KÄYTTÖOHJE CoolMatic CRP 40 WAECO

Pyytäkää lisää tietoja WAECOn kattavista tuotevalikoimista. Tilatkaa tuotekuvastomme maksutta ja sitoumuksetta internet-osoitteesta: www.dometic-waeco.com

CoolMatic CRP-40

1

380 545 536 23

200132 182 53310

2

Neuvoja käyttöohjeen käyttämiseen CoolMatic CRP-40

Lue tämä ohje huolellisesti läpi ennen laitteen käyttöön ottamista ja säilytä ohje hyvin. Jos myyt laitteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle.

Sisällysluettelo

1 Neuvoja käyttöohjeen käyttämiseen 154
2 Turvallisuusohjeet 155
3 Toimituskokonaisuus 157
4 Tarkoituksenmukainen käyttö 157
5 Tekninen kuvaus 157
6 Jääkaapin sijoittaminen ja liittäminen.... 158
7 Jääkaapin käyttö 161
8 Puhdistus ja huolto....164
9 Tuotevastuu 164
10 Hävittäminen 165
11 Häiriöiden poistaminen 165
12 Tekniset tiedot 167

1 Neuvoja käyttöohjeen käyttämiseen

Tässä käyttöohjeessa käytetään seuraavia symboleita:

Huomio!

Turvallisuusohje: Noudattamatta jättäminen voi johtaa henkilö-tai materiaalivaurioihin.

Huomio!

Turvallisuusohje: Noudattamatta jättäminen voi johtaa materiaalivaurioihin ja haitata laitteen toimintaa.

Huomio!

Turvallisuusohje, joka viittaa sähkövirrasta ja -jännitteestä johtuviin vaaroihin: Noudattamatta jättäminen voi johtaa henkilö- tai materiaalivaurioihin ja haitata laitteen toimintaa.

CoolMatic CRP-40 Turvallisuusohjeet

Ohje

Laitteen käyttöä koskevia lisätietoja.

Menettely: Tämä symboli ilmaisee, että sinun tulee tehdä jotakin. Tarvittava menettely kuvataan askel askeleelta.

√Tämä symboli kuvailee menettelyn tuloksen.

kuva 3 1, sivulla 4: Tämä tieto viittaa kuvassa olevaan elementtiin, tässä esimerkissä "kohteeseen 1 kuvassa kuva 3 , sivulla 3".

Noudata myös seuraavia turvallisuusohjeita.

2 Turvallisuusohjeet

WAECO International ei ota mitään vastuuta seuraavista syistä johtuvista vaurioista:

• laitteeseen mekaanisen vaikutuksen tai ylijännitteen takia syntyneet vau-riot,
• laitteeseen ilman WAECO Internationalin nimenomaista lupaa tehdyt muutokset,
• käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen.

2.1 Yleinen turvallisuus

• Anna kosteisiin tiloihin tehtävät asennuksen ainoastaan ammat-timiehen tehtäviksi.
• Laitetta ei saa ottaa käyttöön, jos siinä on näkyviä vaurioita.
• Ainoastaan ammattilaiset saavat korjata tätä laitetta. Asiattomat korjaukset voivat aiheuttaa vakavia vaaratilanteita. Käänny korjausasioissa WAECO-asiakaspalvelun puoleen.
• Älä missään tapauksessa avaa jäähdytyskiertoa.
• Aseta laite kuivaan ja roiskevedeltä suojattuun paikkaan.
• Älä aseta laitetta alttiiksi avotulelle tai muille lämpölähteille (lämmitys, voimakas auringonpaiste, kaasu-uunit jne.).
• Huolehdi siitä, ettei tuuletusrakoja peitetä.
• Laite ei sovi syövyttävien tai liuotinainepitoisten aineiden säilyttämiseen!
  ● Ainoastaan yli 20 m:n veneille.

Turvallisuusohjeet CoolMatic CRP-40

• Tarkasta ennen laitteen käyttöönottoa, vastaavatko käyttöjännite ja akkujännite toisiaan (ks. tyyppikilpi).
• Hengenvaara! Käytettäessä veneissä: Huolehdi verkkokäytössä ehdotto- masti siitä, että virransyöttö on suojattu FI-kytkimellä.
• Jos liitäntäjohto on vioittunut, tulee se vaihtaa vaaran välttämiseksi. Vaihda vioittunut liitäntäjohto vain samanlaiseen, spesifikaatioltaan vastaavaan johtoon.
• Henkilöiden, jotka eivät voi käyttää jääkaappia turvallisesti fyy-sisten, sensoristen tai psyykkisten taitojensa vuoksi, tai koke-mattomuuden tai tietämättömyyden vuoksi, ei tulisi käyttää laitetta ilman valvontaa tai vastuullisen henkilön ohjeita.

2.2 Laitteen käyttöturvallisuus

• Sähkölaitteet eivät ole leluja! Säilytä ja käytä laitetta lasten ulottumattomissa.
• Sulata laite ajoissa energian säästämiseksi.
• Jos liität laitteen akkuun, varmista, että että elintarvikkeet eivät joudu kosketuksiin akkuhapon kanssa.
• Suojaa laite sateelta ja kosteudelta.
• Irrota laite ja muut sähköä kuluttavat laitteet akusta, ennen kuin lataat akkua pikalaturilla. Ylijännite voi vahingoittaa laitteen elektroniikkaa.
• Ohje: Irrota laite, jos et tarvitse sitä pitkään aikaan.
• Hengenvaara! Älä kosketa avojohtimia koskaan paljain käsin. Tämä koskee ennen kaikkea vaihtovirtaverkkokäyttöä.

CoolMatic CRP-40 Toimituskokonaisuus

3 Toimituskokonaisuus

Määrä Nimitys

1 Jääkaappi

1 Käyttöohje

3.1 Lisävarusteet

Nimitys Tuotenro.

WAECO-tasasuuntaaja

MPS-35

laitteisiin, joissa on Bd-35F-kompressori

4 Tarkoituksenmukainen käyttö

Jääkaappi sopii elintarvikkeiden jäähdyttämiseen ja pakastamiseen. Laite sopii myös venekäyttöön.

Jos haluat jäähdyttää lääkkeitä, tarkista, vastaako laitteen jäähdytysteho kyseisen lääkkeen vaatimuksia.

5 Tekninen kuvaus

CoolMatic CRP-40 jääkaappi sopii käytettäväksi 12 V- tai 24 V -tasajännitteellä ja sitä voidaan siten käyttää esim. leirinnässä ja veneissä. Lisäksi se voidaan liittää WAECO MPS-35-tasasuuntaajalla 230 V -verkkoon.

Venekäytössä kaappi voi olla jatkuvasti 30° kallistettuna.

Jääkaappi pystyy jäähdyttämään tuotteita ja pitämään ne kylminä. Pakastelokerossa tuotteita voidaan pakastaa.

Kaikki jääkaapissa käytetyt materiaalit ovat elintarvikkeille harmittomia. Jäähdytyspiiriä ei tarvitse huoltaa.

Haluttu lämpötila voidaan säätää portaattomasti termostaatin avulla.

Laite on varustettu irrotettavalla ja erikseen asennettavalla aggregaatilla (kuva 2, sivulla 3).

Jääkaapin sijoittaminen ja liittäminen CoolMatic CRP-40

5.1 Käyttölaitteet

Nro – kuva 3, sivulla 4 Selitys

1 Lämpötilasäädin

6 Jääkaapin sijoittaminen ja liittäminen

Turvallisuusohjeita veneisiin asennettaessa

Ota seuraavat ohjeet huomioon erityisesti, kun asennat venee-seen:

• Laite soveltuu 30° kallistukseen. Ota jääkaappia asettaessasi huomioon, että laite tulee varmistaa näiden ominaisuuksien va-ralta. Ota valtuuttettuun ammattilaiseen yhteyttä, jos sinulla on asennukseen liittyviä kysymyksiä.
• Aseta jääkaappi siten, että lämmitetty ilma pääsee pois (joko ylös tai sivulle, kuva 4, sivulla 4).
• Laite on tarkoitettu +18 °C – +32 °C ympäristölämpötiloihin.
• Huolehdi verkkokäytössä ehdottomasti siitä, että virransyöttö on suojattu FI-kytkimellä.
• Ota huomioon tämän kappaleen kaikki muutkin asennusohjeet.

6.1 Jääkaapin sijoittaminen

Ilman kosteus ei saa olla jatkuvan käytön aikana yli 90 %.

Sijoita kylmälaite kuivaan, suojattuun paikkaan. Vältä asettamista lämpölähteiden viereen, esim. lämmityksen, kaasu-uunin, lämminvesijohdon jne. Älä aseta laitetta suoraan auringonpaisteeseen.

Kylmälaitteen täytyy seistä niin, että lämminnyt ilma pääsee poistumaan hyvin. Huolehdi siksi riittävästä tuuletuksesta (kuva 4, sivulla 4).

Nro – kuva 4, Selitys sivulla 4

1 Lämmin poistoilma
2 Kylmä imuilma
3 Kondensaattori
4 Koristelevyllä 50 mm väliä yläpuolelle!

CoolMatic CRP-40 Jääkaapin sijoittaminen ja liittäminen

Ohje

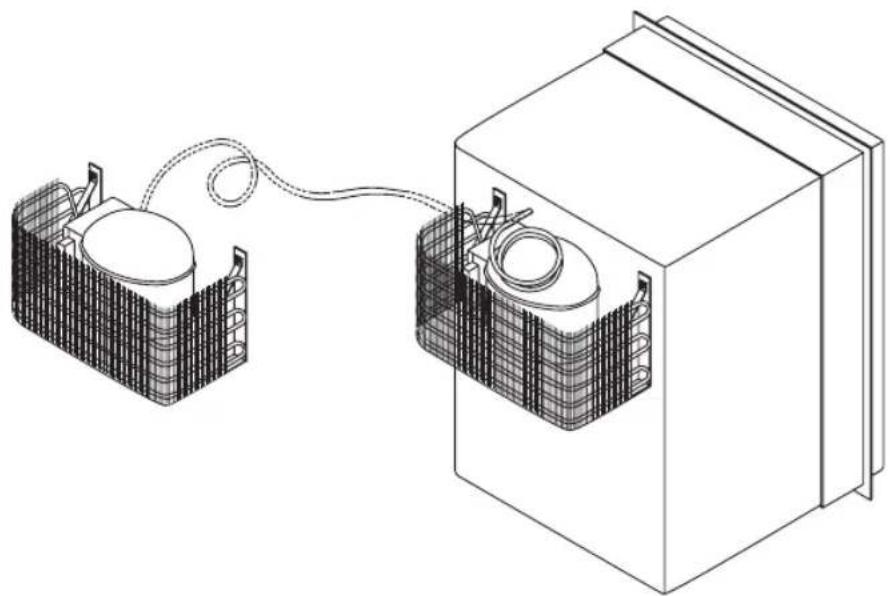

Jäähdytysaggregaatin voi irrottaa ja sen voi tarvittaessa asentaa 1,5 metrin päähän kylmälaukusta.

6.2 Salpauksen avaus

Jääkaapissa on salpausmekanismi (kuva 5 1, sivulla 5) jota käytetään myös kuljetustukena. Seuraavat asetukset ovat mahdollisia.

Huomio!

Säädä lukitusmekanismia ainoastaan, kun ovi on auki. Jos ovi on suljettu toiminnon yhteydessä, laite vaurioituu.

- Normaali salpaus (kierrä kiekkoa rajoittimeen asti oikealle): Ovi on suljettu ja varmistettu.

Avaa ovi vetämällä oven kahvaa ylös.

- Vent (kierrä kiekkoa rajoittimeen asti vasemmalle): Ovi on hieman auki, mutta salvattu.

Käytä tätä asentoa, esim. kun otat laitteen pitkäksi aikaa pois käytöstä.

6.3 Oven kätisyyden vaihto

Voit vaihtaa oven kätisyyttä siten, että ovi ei avaudu oikealle vaan vasemmalle.

Vaihda kätisyys, kuten kuva 6, sivulla 5 – kuva 8, sivulla 6 näyttää.

6.4 Liittäminen akkuun

Jääkaappia voi käyttää 12 V tai 24 V -tasajännitteellä.

Huomio!

Jännite- ja siten tehohäviöiden välttämiseksi johdon tulisi olla mahdollisimman lyhyt eikä siinä tulisi olla katkoja.

Vältä siis lisäkytkimiä, pistokkeita tai jakorasioita.

▶Määritä johdon tarvittava läpimitta sen pituutta vastaavasti:

kuva 9, sivulla 6.

Selitys kuva 9, sivulla 6

Koordinaattiakseli Merkitys Yksikkö
I Johdon pituus m
∅Johdon poikkileikkaus mm ^2

Jääkaapin sijoittaminen ja liittäminen CoolMatic CRP-40

Huomio!

Huomioi oikea napaisuus.

Tarkasta ennen laitteen käyttöönottoa, vastaavatko käyttöjännite ja akku-jännite toisiaan (ks. tyyppikilpi).
Noudattakaa kytkentäkaaviota sähköisen kytkennän yhteydessä (kuva 10, sivulla 7).

Nro – kuva 10, sivulla 7 Merkitys

1 Elektroniikan liitäntälista
2 Kompressori
3 DC-tuuletin (jos on)
4 Mekaaninen termostaatti

▶ Liitä jääkaappi (kuva 11, sivulla 7)

– mahdollisimman suoraan akun napoihin tai
- pistoliitäntään, joka on suojattu vähintään 15 A (12 V) tai 7,5 A (24 V) -sulakkeella.

Huomio!

Irrota laite ja muut sähköä kuluttavat laitteet akusta, ennen kuin la- taat akkua pikalaturilla.

Ylijännite voi vahingoittaa laitteen elektroniikkaa.

Jääkaappi on varmuuden vuoksi varustettu elektronisella napaisuussuojauksella, joka suojaa jääkaappia väärältä napaisuudelta akkuliitännässä sekä oikosululta. Akun suojaamiseksi jääkaappi kytkeytyy automaattisesti pois päältä, jos jännite ei enää riitä (ks. seuraava taulukko).

	12 V 24 V
Poiskytkentäjännite	10,4 V 22,8 V
Jälleenkytkeytymisjännite	11,7 V 24,2 V

CoolMatic CRP-40 Jääkaapin käyttö

6.5 Liittäminen 230 V -verkkoon

Hengenvaara!

Älä käsittele pistokkeita ja kytkimiä märin käsin tai kun seisot mä- rässä paikassa.

Huomio!

Jos käytät kylmälaitetta veneessä maista vedetyn 230V-verkon avulla, 230V-verkon ja kylmälaitteen väliin täytyy aina kytkeä FI-suojakytkin.

Kysy neuvoa ammattilaiselta.

Käyttääksesi jääkaappia 230V-verkon avulla käytä WAECO-tasasuuntaajaa MPS-35.

7 Jääkaapin käyttö

Ohje

Puhdista uusi jääkaappi hygieenisistä syistä kostealla liinalla sisäl- tä ja ulkoa ennen laitteen käyttöön ottamista (ks. myös kappale "Puhdistus ja huolto" sivulla 164).

7.1 Vinkkejä energian säästämiseen

• Valitse asennuspaikka, joka on hyvin tuuletettu ja suojassa auringonpaisteelta.
• Anna lämminten ruokien jäähtyä ennen niiden laittamista säilytykseen.
• Älä avaa jääkaappia tarpeettoman usein.
• Älä pidä ovea auki tarpeettoman kauan.
• Sulata jääkaappi heti, kun siihen on muodostunut jääkerros.
• Vältä tarpeettoman matalaa sisälämpötilaa.
• Puhdista kondensaattori säännöllisin väliajoin pölystä ja liasta.

Jääkaapin käyttö CoolMatic CRP-40

7.2 Jääkaapin käyttö

Jääkaappi mahdollistaa tuoreiden elintarvikkeiden säilömisen. Lisäksi voit säilöä pakastelokerossa pakasteita ja pakastaa tuoreita elintarvikkeita.

Huomio!

Muista, ettet jäähdytä lasiastioissa olevia juomia tai ruokia liian voimakkaasti. Juomat ja nestemäiset elintarvikkeet laajenevat jää- tyessään. Tämä voi rikkoa lasiastian.

Huomio!

Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tarkoi-tukseen sopivissa astioissa.

Kytke jääkaappi päälle kiertämällä säädintä (kuva 3 1, sivulla 4) oikealle.

Ohje

Päälle kytkemisen jälkeen jääkaappi tarvitsee noin 60 s aikaa ennen kuin kompressori käynnistyy.

Huomio!

Huolehdi siitä, että jääkaapissa on vain esineitä tai tuotteita, jotka saa jäähdyttää valittuun lämpötilaan.

Lämpötilan säätö

Voit säätää lämpötilaa säätimen avulla portaattomasti. Yhdysrakenteinen termostaatti säätelee lämpötilaa seuraavasti:

- min. (vasen rajoitin) = lämpimin asetus

● maks. (oikea rajoitin) = kylmin asetus

Ohje

Jäähdytystehoon voi vaikuttaa

• ympäristön lämpötila,
• säilöttävien elintarvikkeiden määrä,
• oven avaamistiheys.

CoolMatic CRP-40 Jääkaapin käyttö

Elintarvikkeiden säilöminen

Voit säilöä elintarvikkeita kylmätilassa. Elintarvikkeiden säilyvyysaika ilmoite-taan tavallisesti pakkauksessa.

Huomio!

Kylmälokerossa ei saa säilyttää lämpimiä elintarvikkeita. Pakastelokeroon ei saa asettaa lasiastioita, joissa on nestettä.

Ohje

Säilö elintarvikkeet, joihin hajut ja maut tarttuvat herkästi, sekä nesteet ja runsaasti alkoholia sisältävät tuotteet tiiviissä astioissa.

Kylmälokero jakautuu eri vyöhykkeisiin, joissa vallitsevat lämpötilat ovat erilaisia:

• Kylmemmät vyöhykkeet ovat välittömästi vihannes- ja hedelmälokeroiden päällä lähellä takaseinää.
• Huomaa elintarvikkeiden pakkauksissa olevat lämpötila- ja säilyvyystie-dot.

▶Huomaa seuraavat säilömistä koskevat ohjeet:

- Älä pakasta parhaillaan sulamassa olevia tai sulaneita tuotteita missään tapauksessa uudelleen, vaan käytä ne mahdollisimman pian.

- Kääri elintarvikkeet alumiini- tai polyeteenifolioon ja sulje ne vastaaviin kannellisiin astioihin. Näin aromit, aines ja tuoreus säilyvät paremmin.

Jääkaapin sulattaminen

Ilmankosteus voi muodostaa haihduttimeen tai jääkaapin sisälle huurretta, joka heikentää jäähdytystehoa. Sulata laite ajoissa.

Huomio!

Älä koskaan käytä kovia tai teräviä esineitä jääkerrostumisen pois-tamiseen tai kiinni jäätyneiden esineiden irrottamiseen.

Sulata jääkaappi seuraavasti:

▶Ota kylmätavarat pois.
▶ Laita ne mahd. toiseen kylmälaitteeseen, jotta ne pysyvät kylminä.
▶Aseta säädin asentoon "0".

▶Jätä ovi auki.

Pyyhi sulamisvesi pois tai tyhjennä keräyskaukalo, jos sellainen on. Jos laitteessa on sulamisveden poisto, anna sulamisveden valua sen kautta.

Puhdistus ja huolto CoolMatic CRP-40

Jääkaapin sammuttaminen ja käytöstä poisto

Halutessasi poistaa jääkaapin käytöstä pidemmäksi ajaksi:

▶Käännä säädin asentoon "0".

▶ Irrota liitäntäjohto akusta tai irrota tasavirtajohtimen pistoke tasasuuntaajasta.

▶ Puhdista jääkaappi (ks. kappale "Puhdistus ja huolto" sivulla 164).

▶Aseta salpaus asentoon "VENT".

Siten estät hajujen muodostumisen.

Jääkaapin oven varmistaminen

Voit varmistaa jääkaapin oven, esim. tahatonta avaamista vastaan.

▶ Aseta oven yläpuolella oleva salpausmekanismi asentoon 1 (kuva 5 1, sivulla 5).

8 Puhdistus ja huolto

Huomio!

Älä käytä puhdistamiseen voimakkaita puhdistusaineita tai kovia esineitä, koska ne voivat vahingoittaa jääkaappia.

Huomio!

Älä koskaan käytä kovia tai teräviä esineitä jääkerrostumisen pois-tamiseen tai kiinni jäätyneiden esineiden irrottamiseen.

Puhdista jääkaappi kostealla liinalla säännöllisin väliajoin tai heti, kun se on likaantunut.
▶ Huolehdi siitä, ettei vesipisaroita putoa tiivisteisiin. Se voi vaurioittaa elektroniikkaa.
▶Kuivaa jääkaappi puhdistuksen jälkeen liinalla.

9 Tuotevastuu

Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen taka-sivulla) tai ota yhteyttä omaan ammattikauppiaaseesi.

Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa näkyy ostopäivä,
• valitusperuste tai vikakuvaus.

CoolMatic CRP-40 Hävittäminen

10 Hävittäminen

Vaara! Vaara lapsille

Ennen kuin hävität vanhan jääkaapin:

- Nosta ovet pois. - Jätä säilytyspinnat jääkaappi, etteivät lapset voi kiivetä sinne.

Huomio!

Huomaa hävittämisen yhteydessä, ettei laite ylikuumene, koska eristysvaahdossa on käytetty palavaa kaasua.

▶ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi.

11 Häiriöiden poistaminen

Kompressori ei käy

Häiriö Mahdollinen syy Ratkaisu
U_KL = 0 V Katko liitäntäjohtimessaakku – elektroniikka		Luo liitäntä
		Pääkytkin rikki (jos sellainen on) Vaihda pääkytkin
		Lisäjohtosulake palanut(jos sellainen on)	Vaihda johtosulake
U_KL ≤ U_EIN	Akkujännite liian matala Lataa akku
Käynnistysyritys, kun U_KL ≤ U_AUS	Löysä johtoliitosHuono kontakti (korroosio)	Luo liitäntä
	Akkukapasiteetti liian vähäinen	Pariston vaihto
	Johdon läpimitta liian pieni	Vaihda johto (kuva 9,sivulla 6)

Häiriöiden poistaminen CoolMatic CRP-40

Häiriö	Mahdollinen syy Ratkaisu
Käynnistysyritys, kun U_KL ≥ U_EIN	Ympäristön lämpötila liian korkea –
	Ilman syöttö ja poisto ei ole riittävä Siirrä jääkaappia
	Kondensaattori likaantunut Puhdista kondensaattori
	Tuuletin rikki (jos sellainen on) Vaihda tuuletin
Sähköinen katkos kompressorissa tappien välillä	Kompressori rikki Vaihda kompressori
Käyttö liian matalassa ympäristön lämpötilassa	Kompressori toimii vasta ympäristön lämpötilan olessa yli +16 °C	Käytä jääkaappia ainoas-taan ympäristön lämpöti-lan olessa yli +16 °C

U_KL Jännite elektroniikan plus- ja miinusnavan välillä

U_EIN Elektroniikan päällekytkentäjännite

U_AUS Elektroniikan poiskytkentäjännite

Sisälämpötila liian kylmä säädinasennossa "1"

Häiriö Mahdollinen syy	Ratkaisu
Kompressori käy jatkuvasti	Termostaattianturilla ei ole kontaktia haihduttimeen	Kiinnitä anturi
	Termostaatti rikki Vaihda termostaatti
Kompressori käy pitkään	Pakastelokerossa on pakastettu suu-ria määriä	—

Jäähdytysteho heikkenee, sisälämpötila nousee

Häiriö Mahdollinen syy	Ratkaisu
Kompressori käy pit-kään/jatkuvasti	Haihdutin jäätynyt Sulata haihdutin
	Ympäristön lämpötila liian korkea –
	Ilman syöttö ja poisto ei ole riittävä Siirrä jääkaappia
	Kondensaattori likaantunut Puhdista kondensaattori
	Tuuletin rikki (jos sellainen on) Vaihda tuuletin
Kompressori käy harvoin	Akkukapasiteetti käytetty loppuun	Lataa akku

CoolMatic CRP-40 Tekniset tiedot

Epätavallisia ääniä

Häiriö Mahdollinen syy	Ratkaisu
Kovaa jyrinää Jokin jäähd	ytyskierron osa ei pääseheilumaan vapaasti (ottaa kiinniseinään)	Väännä osaa varovasti
	Vieras esine kylmäkoneen ja seinänvälissä	Ota vieras esine pois
	Tuuletinääniä (jos sellainen on) –

12 Tekniset tiedot

Tuotenumero: 9105600001
Liitäntäjännite:	12 V DC tai 24 V DC
Tilavuus:tästä pakastelokero:	39 I5,3 I
Keskimääräinen tehonkulutus: 45 W
Jäähdytyslämpötila-alue: 0 °C –kork. -18 °C
Ilmankosteus: maks. 90 %
Jatkuva kallistus: maks. 30°

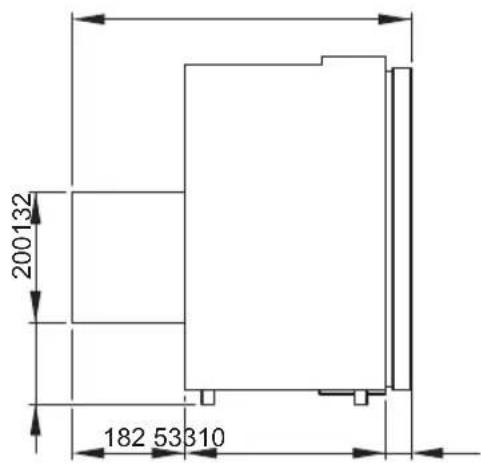

Mitat mm:	kuva 1, sivulla 3
Paino:	19 kg
Tarkastus/sertifikaatit:	vakuutus ErP-/EuP-direktiivin mukaan

Oikeus mallimuutoksiin, teknistä kehitystä palveleviin muutoksiin ja toimitus-mahdollisuuksiin pidätetään.

Jäähdytyskierto sisältää R134a:ta.

Dometic

GROUP

D Dometic WAECO International GmbH
