KÄYTTÖOHJE S VSR 25 JAMO

• Embale el producto de manera que no se pueda mover dentro de la caja durante el transporte Antes de reparar el producto, debemos recibir la información siguiente: Modelo: Número de serie: Descripción de la avería: Copia de la factura o comprobante de compra Nombre, domicilio y nº de teléfono del establecimiento Información personal: Nombre, domicilio, código postal/población, nº de teléfono y dirección de correo-e (opcional). Firma Sello y firma del establecimiento Fecha Servicio y garantía82 Sisältö Johdanto 83 Järjestelmän liittäminen 84 Antennien liittäminen 85 TV-järjestelmän liittäminen 85 Audioliitännät 85 Järjestelmäasetukset 87 Yleisasetukset 87 Kaiutinasetukset 88 Audioasetukset 88 Suosikkiasetukset 88 Kauko-ohjain 91 Tulolähdevalitsimet/kellon asetus 92 Toistuvasti käytettävät toimintopainikkeet 93 Radiolähetysten vastaanotto 94 Levy- ja USB-tiedostojen toisto 95 Vianetsintä 96 suomi83 Johdanto Tarkista, että seuraavat varusteet ovat mukana pakkauslaatikossa. S VSR 25 Kauko-ohjain 2 x S 250 Paristot Composite Video audiokaapeli SCART FM-antenni AM-antenni Kaiutinkaapeli (8 m) SUB 200 Virtajohto84 Järjestelmän liittäminen Liitä kaiuttimet, subwooferi, antennit ja TV seuraavien piirrosten esittämällä tavalla.

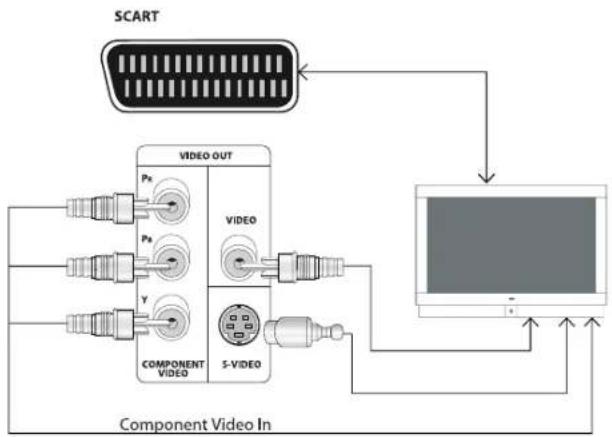

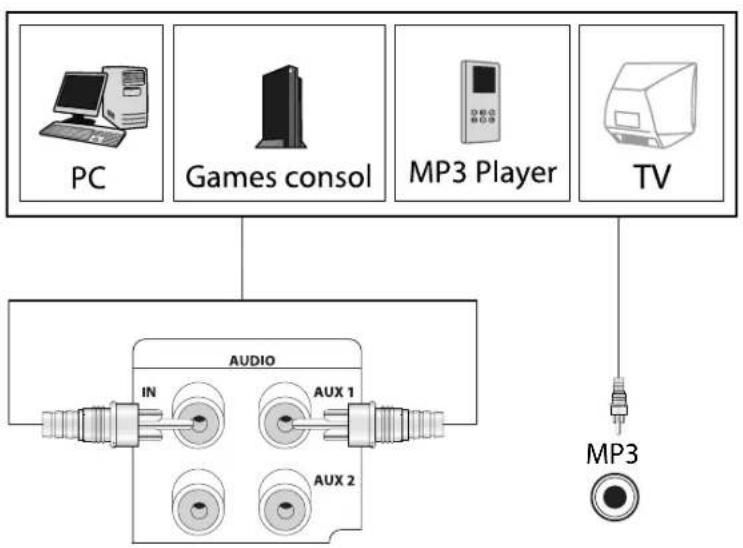

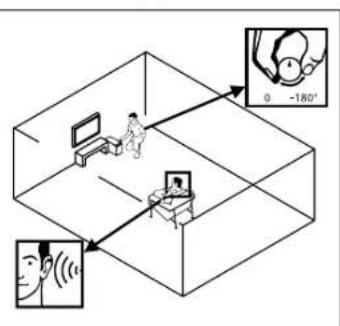

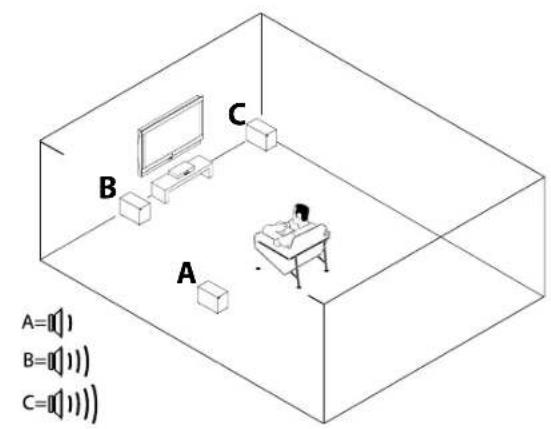

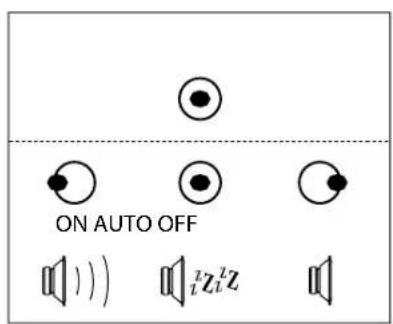

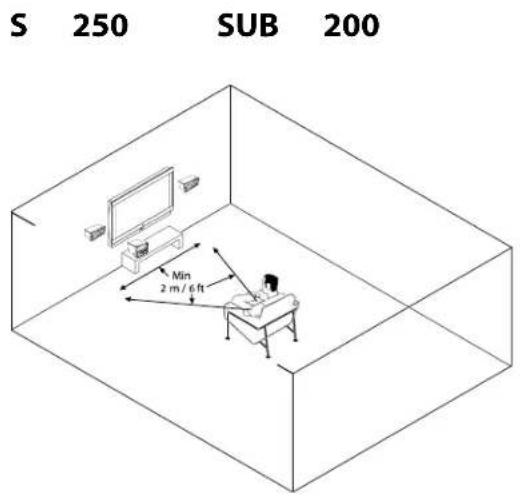

f85 Antennien liittäminen Viritä laite jollekin FM/AM-asemalle ja säädä FM/AM-antenni parasta mahdollista vasta- anottoa varten. TV-järjestelmän liittäminen SCART-videokonfigurointi SCART-kaapeli soveltuu sekä audio- että videosignaalien siirtämiseen. Useimmat TV-vastaanottimet lähettävät audiosignaalit automaattisesti S 250 HCS 21-järjestelmään. S-videokonfigurointi S-videokaapelia (lisävaruste) voidaan käyttää videosignaalien syöttämiseksi TV-vastaanottimeen. Muista tehdä audioliitännät TV-vastaanottimesta S 250 HCS 21-järjestelmään. Valitse video-läh- dön (Video Output) asetukseksi YPbPr (katso sivu XX Component-videolähtö voidaan liittää plasma- ja LCD-näyttöihin. Muista tehdä audioliitännät TVvastaanottimesta S 250 HCS 21-järjestelmään. Audioliitännät Voit liittää tietokoneen , pelikon- solin, MP3- soittimen tai vastaavan laitteen suoraan S VSR 25-järjest- elmään, jos kyseinen laite on var- ustettu analogisilla audiolähdöillä. MP386

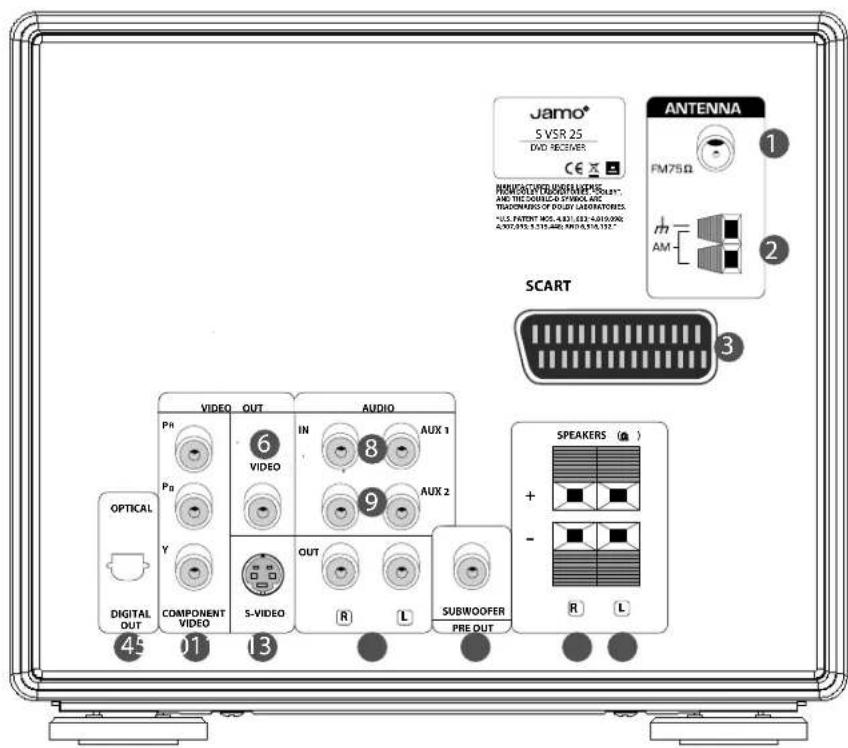

1 FM-antenni 2 AM-antenni 3 SCART-liitäntä (tulo/lähtö) 4 Digitaalilähtö (optinen) 5 Component-videolähtö 6 Composite-videolähtö 7 S-videolähtö 8 Analoginen audiotulo (AUX 1) 9 Analoginen audiotulo (AUX 2) 10 Analoginen audiolähtö 11 Subwooferin esivahvistinlähtö 12 Kaiutinliitäntä (oikea) 13 Kaiutinliitäntä (vasen) 1 Näyttö 2 Function-painike 3 Voimakkuussäädin 4 Levykelkka 5 Valmiustila-/virtapainike 6 Toistopainike 7 Taukopainike 8 Edellinen kappale-/raita-/ ohjelmapainike 9 Seuraava kappale-/raita-/ ohjelmapainike 10 Pysäytyspainike 11 Levykelkan avaus-/sulkupainike 12 USB-liitäntä 13 Audiotulo 14 Aaltoaluevalitsin 15 Virittimen/esiasetettujen asemien valintapainike 16 Kauko-ohjaussignaalien tunnistin

Järjestelmä-asetukset Picture Mode (kuvatoiminto)

• Auto Mode: Kuvanlaatu säätyy automaattisesti.

• Film: valitse tämä asetus tarkistaaksesi filmimateriaalin kuvalaadun.

• Video Mode: valitse tämä asetus tarkistaaksesi filmimateriaalin kuvalaadun.

• Smart Mode: valitse tämä asetus katsellaksesi progressiveja interlaced-materiaalia, jonka liike on rajoitettua.

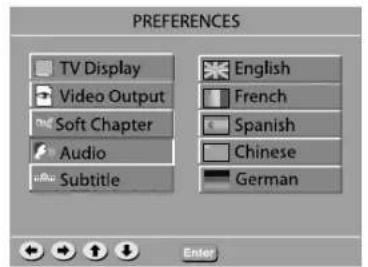

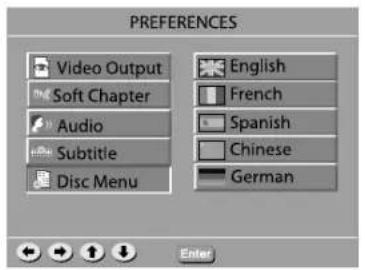

• Super Smart: valitse tämä asetus liikkuvan progressive- Valitse S 250 HCS 21 asetusvalikko (MAIN PAGE) painamalla SETUP-painiketta kauko-ohjaimesta. Käytä sitten painikkeita valikoiden selailuun ja paina ENTER-painiketta haluamasi asetuksen valintaa varten. Paina SETUP-painiketta uudelleen, kun haluat sulkea asetusvalikon. Yleisasetukset Angle Mark (kulmamerkki) Kulmamerkki syttyy näyttöön, kun toistetaan monikulmaäänitettyjä DVD-levyjä (voit katsella samaa otosta useammasta eri kamerakulmasta). OSD Language (kuvaruutukieli) Valikkoa käytetään kuvaruutukielen asettamiseen. Captions Näyttää tekstityksen automaattisesti, jos toistettaan levyn äänitys sisältää tekstiä. Screen saver (ruudunsäästäjä) Aktivoi tai peruuttaa ruudunsäästäjän. ON = aktivoitu OFF = peruutettu88 Audioasetukset Suosikkiasetukset Audio Out (audiolähtö) Valitse ”BIT STREAM”, jos liität järjestelmään DD- ja DTSdekooderilla varustetun erillisen AV-viritinvahvistimen. Valitse ”PCM” ellei liitettävässä erillisessä AV-viritinvahvistimessa ole DD- tai DTS-dekooderia Compression (dynamiikka-alueen kaventaminen) Voit vaimentaa voimakkaita ääniä aktivoimalla dynamiikka-aluetta kaventavan Compression-toiminnon. Tällöin voit kuunnella musiikkia tai katsella jotain filmiä vaikka yöllä naapureitasi häiritsemättä. TV Display (kuvaruutusuhde) TV Display-asetus mahdollistaa TV-vastaanottimellesi sopivan kuvasuhteen valinnan.

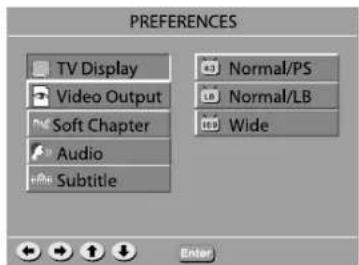

• 4:3 LB - valitse tämä asetus, jos käytössäsi on tavallinen TV-vastaanotin ja haluat katsella DVD-kuvaa täydessä formaatissa. TV-ruudun ylä- ja alareunaan ilmestyy mustat raidat.

• 4:3 PS - valitse tämä asetus, jos käytössäsi on tavallinen TV-vastaanotin ja haluat, että toistettava DVD-kuva täyttää koko TV-ruudun Laajakuva täyttää koko ruudun, mutta osa siitä leikkautuu automaattisesti pois.

• 16:9 - käytä tätä asetusta, jos TV-vastaanottimesi on laajakuvatyyppiä (muista valita 16:9-toiminto laajakuva- TVvastaanotinta varten). Kaiutinasetukset Speaker Setup (kaiutinasetukset) Large: valitse tämä asetus, jos käytössäsi on lattialle sijoitettavat isot kaiuttimet Small: valitse tämä asetus, jos käytössäsi on pienet esim. kirjahyllyyn sijoitettavat kaiuttimet. Valitse ”Small” asetus S 250-tyypin kaiuttimille. LPCM Output (LPCM-lähtö) Käytetään LPCM (Linear Pulse-Code-Modulaation) näytteenottota- ajuuden asettamiseksi digitaalilähtöä (Digital Output) varten. Tarkista erillisen viritinvahvistimen näytteenottotaajuutta koskevat purkuasetukset.89 Video Output (videolähtö) Video Output mahdollistaa DVD-järjestelmällesi sopivan videolähtötyypin valinnan. Audio (ääni) Käytä Audio-toimintoa haluamasi audiokielen valintaan (edellyttäen, että sellainen on äänitetty DVD-levylle). Subtitle (tekstitys) Käytä Subtitle-toimintoa haluamasi tekstikielen valintaan (edellyt- täen, että sellainen on äänitetty DVD-levylle. Disc Menu (levyvalikko) Käytä levyvalikkoa haluamasi valikkokielen (Menu Language) valintaan (edellyttäen sellainen on äänitetty DVD-levylle). Parental (lapsilukko) Voit käyttää tätä toimintoa estääksesi lapsilta niille sopimattomien DVD-ohjelmien (esim. aikuisviihde) katselun. Huomautus! Tämä toiminto on avattava ennen lapsilukkotason muuttamista. Syötä tätä varten esiasetettu salasana (4-numeroinen koodi) Lapsilukon tasoa ei voi muuttaa, jos syötetty salasana on väärä. Soft Chapter (aikaohjattu haku) Soft Chapter-toiminnon avulla voit asettaa, kuinka monta minuuttia haluat hypätä eteen- tai taaksepäin toistaessasi DivX-tiedostoa. Paina painiketta hyppäyksen käynnistämiseksi. Huomautus! Toimii ainoastaan DivX CD-levyillä.90 Defaults (perusasetukset) Tämän toiminnon avulla voit palauttaa kaikki toiminnot tehtaan tekemille perusasetuksille. Password (salasana) Käytä salasanaa lapsilukkotason muuttamiseksi. Salasanan asettaminen Syötä vanha salasana painamalla numeropainikkeita (perussalasana on 0000). Syötä sitten uusi 4-numeroinen salasana painamalla nume- ropainikkeita. Vahvista uusi salasana painamalla numeropainikkeita uudelleen. DivX Registration Page (DivX-rekisteröintisivu) Tämä on ainutlaatuinen koodi, jota voit käyttää soittimesi rekisteröi- miseen. Koodin avulla voit vuokrata tai ostaa DivX Video On Demand-tiedostoja. DivX-rekisteröintisivu91 1 Äänen mykistys (Mute) 2 Tulolähdevalitsimet (Input Selector) 3 Numeropainikkeet 4 Muistipainike (Mem) 5 Audiopainike 6 Tekstipainike (Subtitle) 7 Kanava-/kellonaika-/säätöpainikkeet 8 Asetuspainike (Setup) 9 Top Menu-painike 10 Nuolipainikkeet (vasen, oikea, ylös, alas) 11 Paluupainike (Return) 12 Kamerakulman valintapainike (Angle) 13 FM-vastaanottotoiminto 14 Pikahaku eteen-/taaksepäin 15 Hidastuspainike (Slow) 16 Valmiustilapainike 17 Ajastin (Timer) 18 Interlace-/Progressive-/ajastimen asetuspainike 19 Kellopainike (Clock) 20 Hajatoistopainike (Random) 21 Kertauspainike (Repeat) 22 A-B-jakson kertauspainike 23 Surround Mode-painike 24 Pyyhintäpainike (Clear) 25 Näytön himmennyspainike (Display Dimmer) 26 Nukahtamisajastinpainike (Sleep) 27 Voimakkuuspainikkeet (ylös, alas) 28 Kanavanvalintapainike (CH. SEL) 29 Valikko-/toisto-ohjauspainike (Menu/PBC) 30 Enter-painike 31 Kuvaruutupainike (On Screen) 32 Toistopainike (Play) 33 Taukopainike (Pause) 34 Edellinen/seuraava kappale/raita/ohjelma 35 Askelluspainike (Step) Kauko-ohjain

Tulolähdevalitsimet Käynnistä levytoisto painamalla DVD-painiketta. Voit vaihtaa AUX-tuloja painamalla AUX-painikkeita. Käytä AM/FM-painiketta virittimen aktivoimista ja FM/AM-lähetysten vaihtamista varten. Kellon asettaminen

• Pidä CLOCK-painiketta alaspainettuna 3 sek.

• Paina ADJUST-painiketta + tai -.

• Paina SET-painiketta tuntien ja minuuttien välistä vaihtoa varten. Tulolähdevalitsimet/kellon asetus93 Toistuvasti käytettävät toimintopainikkeet TIMER-PAINIKE Painiketta käytetään ajastintoimintojen valintaan. Voit säätää ajastimen painamalla ADJUST-painiketta + tai -.

Painike vaihtaa videolähtöä Interlaced- ja Progressive scan-toimintojen välillä. HUOMAUTUS! Kaikki TV-ruudut eivät ole Progressive scan-yhteensopivia. RANDOM-PAINIKE Soittoraidat toistuvat satunnaisessa järjestyksessä painaessasi Randompainiketta. REPEAT-PAINIKE Aktivoi toiston kertaustoiminto painamalla Repeat-painiketta. Soitin toistaa valitun otsikon/levyn tai kappaleen/raidan kertautuvasti. A-B-PAINIKE Painike mahdollistaa A-B-jakson välisen toiston kertaamisen. Paina A-B-painiketta kerrattavaksi haluamasi jakson alkukohdassa. Paina A-B-painiketta uudelleen kerrattavan jakson loppupisteessä. SRS-PAINIKE Painiketta käytetään stereo- ja Virtual surround-toimintojen vaihtamiseen. AUDIO-PAINIKE Painiketta käytetään käytettävissä olevien fi lmiääniraitojen valintaan. Painiketta voidaan normaalisti käyttää audiovalintaan myös DVD-valikossa. SUBTITLE-PAINIKE Painiketta käytetään DVD-levyn sisältämien tekstivaihtoehtojen valintaan. SLEEP-PAINIKE Painiketta käytetään nukahtamisajastimen toimintatilojen vaihtamiseen. DIMMER-PAINIKE Painiketta käytetään LCD-näytön kirkkauden himmentämiseen. CH. SEL-PAINIKE Painiketta käytetään voimakkuussäädön vaihtamiseen vasenta ja oikeaa kaiutinkanavaa varten. Säädä voimakkuus painamalla ADJUST + tai - painiketta. ON SCREEN-PAINIKE On Screen-painikkeella voit tarkistaa katselemasi mediaa koskevat tiedot (nimiotsikoiden, kappaleiden, raitojen lukumäärä tai aika). Valitut tiedot ilmestyvät TV-ruutuun.94 Radiolähetysten vastaanotto Radioasemien haku Paina AM/FM-painiketta ja varmista, että S 250 HCS 21 on ”stereo” tilassa. Paina FM Mode/Stop-painiketta ja tarkista S 250 HCS 21-laitteen toimintatila näytöstä. Käynnistä asemahaku painamalla tai painiketta, kunnes asemataajuus alkaa vaihtua näytössä. Vapauta painike. Hakutoiminto etsii seuraavan aseman automaattisesti, jolla on riittävän voimakas signaali. Radioasemien esiasettaminen Voit taltioida radioasemia muistiin toimimalla seuraavasti. Viritä haluamasi asema kuunneltavaksi suorittamalla toimenpiteet kohdasta ”Radioaseman haku”. Paina sitten Mem-painiketta ja jotain numeroa

Esiasetettujen asemien selailu Voit selata esiasetettuja asemia painamalla tai painiketta. RDS-vastaanotto RDS (Radio Data System) on useimpien FM-asemien käyttämä järjestelmä, joka tarjoaa ylimääräisiä tietoja yhdessä normaalien radiolähetysten kanssa. Voit tarkistaa viritetyn RDS-aseman ohjelmatiedot S 250 HCS 21-laitteen näytössä painamalla RDS/ENTER-painiketta kauko-ohjaimesta.95 Levy- ja USB-tiedostojen toisto S 250 HCS 21 vaihtaa tiedostotoistotilaan, jos laitteeseen ladataan mp3-, wma-, jpg-, DivX, XviD-tiedostoja sisältävä levy tai USB-laite (DivX ja XviD-toisto ei toimi USB-laitteen kanssa). Navigointi Käytä painikkeita tiedostojen selailua varten tiedostotoistotilassa. Paina sitten Enter-painiketta tiedoston valintaa varten tai avataksesi/sulkeaksesi kirjaston. Huomautus! Paina Stop-painiketta toiston lopettamiseksi, jos haluat selata tiedostoja.96 Vianetsintä Jos Jamo S 250 HCS 21-järjestelmässä ilmenee jokin ongelma, tarkista alla oleva vianetsintälista ennen kuin otat yhteyttä huoltoon. Tutustu myös tämän käyttöohjeen vastaaviin ohjeisiin. Varoitus! Älä missään tapauksessa yritä korjata järjestelmää itse! Oire Possible cause Mahdollinen syy Kuvaa ei näy. • TV ei ole Progressive Scan yhteensopiva.

• TV-vastaanottimesta on katkaistu virta.

• TV on kytketty väärin.

• Paina I/P SET-painiketta kaukoohjaimesta.

• Kytke virta TV-vastaanottimeen.

• Kytke TV oikein. Levyä ei voi toistaa. • Levy on ladattu ylösalaisin.

• Levy on tyhjä tai sen formaatti ei ole yhteensopiva S 250 HCS 21- järjestelmän kanssa.

• Levy on likainen tai viallinen.

• Levyä ei ole ladattu oikealla tavalla levylevyohjaimien väliin.

• Varmista, että levy on ladattu etikettipuoli ylöspäin.

• Poista levy ja kokeile jotain toista levyä.

• Puhdista levy tai vaihda se toiseen.

• Aseta levy oikealla tavalla levylevohjaimien väliin. Ääntä ei kuulu. • Voimakkuus on säädetty nollaan.

• Kaiutinjohdot on liitetty väärin.

• Säädä voimakkuus sopivaksi.

• Liitä kaiutinjohdot oikein. Laite ei vastaa kauko-ohjaimen komentoihin.

• Kauko-ohjaimessa ei ole paristoja.

• Paristot ovat loppuunkuluneet.

• Kauko-ohjainta ei ole suunnattu kohti laitteen kauko ohjaustunnistinta.

• Kauko-ohjainta käytetään liian etäällä laitteesta.

• Asenna kauko-ohjaimeen paristot.

• Vaihda tilalle uudet paristot.

• Suuntaa kauko-ohjain kohti kauko- ohjaustunnistinta.

• Käytä kauko-ohjainta enintään 5 m etäisyydellä laitteesta. Virransyöttö ei toimi vaikka verkkojohto on liitetty.

• Verkkojohto on liitetty huonosti.

• Pistorasiassa ei ole jännitettä.

• Liitä verkkojohto kunnolla pistorasiaan. Laite ei vastaa kaikkiin komentoi- hin

• Levyn rajoitukset estävät kyseiset toiminnot.

• Lue levyn mukana seuraavat ohjeet. Salasana on unohtunut tai se on väärä.

• Pidä STOP-painiketta alaspainettuna etupaneelista samalla, kun pidät TOP MENU-painiketta kauko- ohjaimesta alhaalla. Suuntaa kauko-ohjain huolella kohti kauko- ohjaustunnistinta.

• TV-ruutu ilmaisee käytetyn ohjelmaversion.

• Katkaise S 250 HCS 21-järjestelmäst virta painamalla etupaneelin valmiustila /virtapainiketta. Odota 10 sek. ja kytke sitten virta uudelleen.

• Salasana nollautuu.97 Huolto ja takuu Ympäristön suojelu

• Järjestelmä on valmistettu kierrätettävistä materiaaleista, jotka voidaan käyttää uudelleen mikäli laite puretaan asianmukaisesti.

• Hävitä pakkausmateriaalit, käytöstä poistetut paristot ja laite asianmukaisella tavalla. Tekijänoikeudet Laitteessa on tekijänoikeuslailla suojattua tekniikkaa, joka on turvattu patentein ja joiden oikeudet omistaa Macrovision Corporation ja muut oikeudenomistajat. Tekijänoikeuslailla suojatun tekniikan käyttöön tarvitaan Macrovision Corporationin lupa. Tekniikka on tarkoitettu ainoastaan kotikäyttöön ellei Macrovision Corporation ole myöntänyt lupaa muunlaiseen käyttöön. Jälkikäyttö ja purkaminen kielletään. Dolby-tekniikka on valmistettu Dolby Laboratories -yhtiön luvalla. Dolby ja kaksois-D-symboli ovat tuotemerkkejä, jotka omistaa Dolby Laboratories. DTS ja DTS Digital Out ovat tuotemerkkejä, jotka omistaa Digital Theater Systems, Inc. Huolto Takuuseen liittyvissä asioissa ota yhteyttä laitteen myyjään. Säilytä ostokuitti takuuaikana mahdollisesti tehtäviä korjauksia ja huoltotoi- menpiteitä varten. Tärkeää: älä lähetä laitetta huoltoon sopimatta siitä etukäteen. Takuun ollessa voimassa Jamo vastaa rahtikustannuksista myyjäliikkeen ja valtuutetun huollon välillä. Muista kuljetuskustannuksista vastaa laitteen ostaja. Kuljetusta varten laite on pakattava asian- mukaisesti. Muutoin takuu raukeaa. Takuuajan päätyttyä laitteen ostaja vastaa kaikista kustannuksista. Takuutodistus Jamo myöntää laitteelle kahden (2) vuoden takuun, joka kattaa materiaali- ja valmistusviat. Mikäli laitteessa ilmenee vikaa, se tulee toimittaa viipymättä laitteen myyneeseen liikeeseen. Arvioitu huoltoaika ilman rahtiin kuluvaa aikaa on noin viisi arkipäivää. Takuuehdot

1. Laitteen myyjä on vastuussa laitteen takuukorjaamisesta.

2.Jamon vastuu rajoittuu joko korjaamaan viallisen osan tai vaihtamaan sen uuteen. Korjaamisesta tai vaihtamisesta uuteen päättää Jamo. Vaihtaminen uuteen tulee kysymykseen vain silloin, kun korjaus ei ole mahdollinen. 3.Takuuhuollon voi tehdä ainoastaan valtuutettu Jamo-kauppias tai -huoltokorjaamo. Jamo ei vastaa eikä korvaa valtuuttamattomissa huoltoliikkeissä tehtyjä korjauksia tai niissä tapahtuneita virheitä. 4.Tekniset tai turvallisuuteen liittyvät vaatimukset on otettava huomioon mikäli laitetta aiotaan käyttää sellaisessa maassa, johon sitä ei alun perin ole tarkoitettu. 5.Takuu ei kata em. tapauksissa aiheutuneita vikoja tai vammoja eikä mitään välillisiä vahinkoja. Takuu ei myöskään kata seuraavaa: a) Normaalista kulumisesta aiheutuvia vikoja, laitteen ylläpitoa tai tarkistuksia. b) Kuljetuksiin, purkamiseen tai asennukseen liittyviä kustannuksia. c) Väärinkäytöstä, muusta kuin tässä ohjeessa opastetusta käytöstä tai väärästä asennuksesta aiheutuneita vikoja. 6.Takuu koskee jokaista laitteen laillista omistajaa takuuaikana. Pakkaus Käytä laitteen kuljetuksessa mahdollisuuksien mukaan laitteen alkuperäistä pakkausta. Muussa tapauksessa pakkaa laite näin:

• Käytä tukevaa, laitteen painon kestävää pahvilaatikkoa.

• Pane laitteen ympärille vähintään 6 cm tärinöitä vaimentavaa materiaalia.

• Täytä tyhjä tila naarmuttamattomalla ja nukkaamattomalla materiaalilla.

• Pane laite muovipussiin tai vastaavaan, joka suojaa laitetta lialta ja pölyltä.

• Varmista, ettei laite pääse liikkumaan laatikossa. Laitteen korjauksessa tarvittavat tiedot: Valmistusnumero (Serial no.): Kuvaus viasta: Kopio laskusta tai ostokuitista Myyjän nimi, osoite ja puhelinnumero. Henkilötietosi: nimi, katuosoite, postinumero, kaupunki, puhelinnumero ja mahdollisen sähköpostiosoite. Allekirjoitus Myyjän nimikirjoitus ja leima Päivämääräwww.jamo.com
