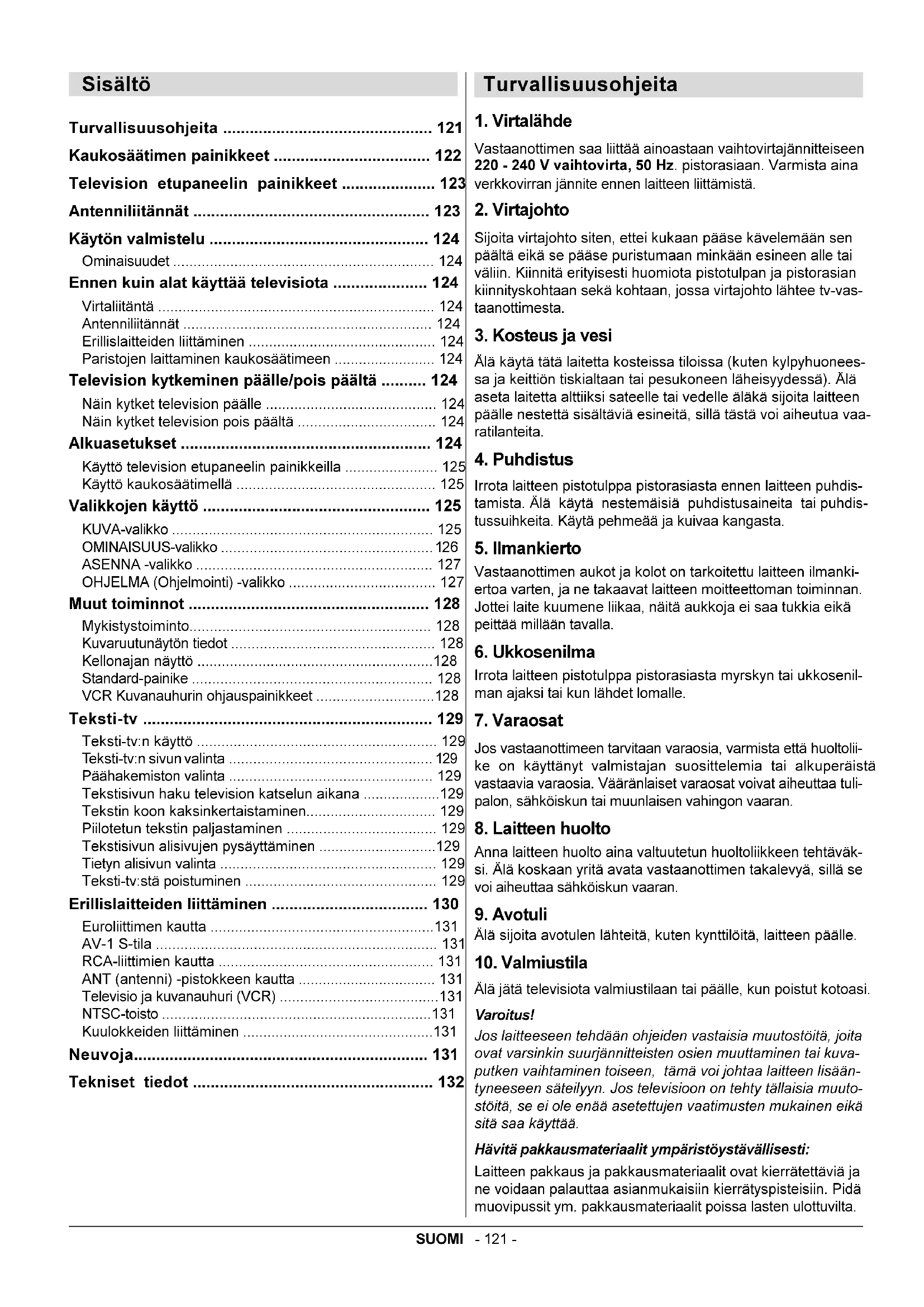

KÄYTTÖOHJE AV21BJ8ENS JVC

Turvallisuusohjeita 121

Kaukosäätimen painikkeet 122

Antenniliitännät 123

Käytön valmistelu 124

Ominaisuudet 124

Ennen kuin alat käyttää televisiota 124

Virtaliitäntä 124

Antenniliitännät 124

Erillislaitteiden liittäminen 124

Paristojen laittaminen kaukosäätimeen 124

Television kytkeminen päälle/pois päältä ...... 124

Näin kytket television päälle 124

Näin kytket television pois päältä 124

Alkuasetukset 124

Käyttö television etupaneelin painikkeilla 125

Käyttö kaukosäätimellä 125

Valikkojen käyttö 125

KUVA-valikko 125

OMINAISUUS-valikko 126

ASENNA -valikko 127

OHJELMA (Ohjelmointi) -valikko 127

Muut toiminnot 128

Mykistystoiminto.... 128

Kuvaruutunäytön tiedot 128

Kellonajan näyttö 128

VCR Kuvanauhurin ohjauspainikkeet 128

Teksti-tv 129

Teksti-tv:n käyttö 129

Teksti-tv:n sivun valinta 129

Päähakemiston valinta 129

Tekstisivun haku television katselun aikana 129

Tekstin koon kaksinkertaistaminen.... 129

Piilotetun tekstin paljastaminen 129

Tekstisivun alisivujen pysäyttäminen 129

Tietyn alisivun valinta 129

Teksti-tv:stä poistuminen 129

Erillislaitteiden liittäminen 130

Euroliittimen kautta 131

AV-1 S-tila 131

RCA-liittimien kautta 131

ANT (antenni) -pistokkeen kautta 131

Televisio ja kuvanauhuri (VCR) 131

NTSC-toisto 131

Kuulokkeiden liittäminen 131

Neuvoja.... 131

Tekniset tiedot 132

Turvallisuusohjeita

1. Virtalähde

Vastaanottimen saa liittää ainoastaan vaihtovirtajännitteiseen 220 - 240 V vaihtovirta, 50 Hz. pistorasiaan. Varmista aina verkkovirran jännite ennen laitteen liittämistä.

2. Virtajohto

Sijoita virtajohto siten, ettei kukaan pääse kävelemään sen päältä eikä se pääse puristumaan minkään esineen alle tai väliin. Kiinnitä erityisesti huomiota pistotulpan ja pistorasian kiinnityskohtaan sekä kohtaan, jossa virtajohto lähtee tv-vas-taanottimesta.

3. Kosteus ja vesi

Älä käytä tätä laitetta kosteissa tiloissa (kuten kylpyhuoneessa ja keittiön tiskialtaan tai pesukoneen läheisyydessä). Älä aseta laitetta alttiiksi sateelle tai vedelle äläkä sijoita laitteen päälle nestettä sisältäviä esineitä, sillä tästä voi aiheutua vaaratilanteita.

4. Puhdistus

Irrota laitteen pistotulppa pistorasiasta ennen laitteen puhdistamista. Älä käytä nestemäisiä puhdistusaineita tai puhdistussuihkeita. Käytä pehmeää ja kuivaa kangasta.

5. Ilmankierto

Vastaanottimen aukot ja kolot on tarkoitettu laitteen ilmankiertoa varten, ja ne takaavat laitteen moitteettoman toiminnan. Jottei laite kuumene liikaa, näitä aukkoja ei saa tukkia eikä peittää millään tavalla.

6. Ukkosenilma

Irrota laitteen pistotulppa pistorasiasta myrskyn tai ukkosenilman ajaksi tai kun lähdet lomalle.

7. Varaosat

Jos vastaanottimeen tarvitaan varaosia, varmista että huoltolii- ke on käyttänyt valmistajan suosittelemia tai alkuperäistä vastaavia varaosia. Vääränlaiset varaosat voivat aiheuttaa tulipalon, sähköiskun tai muunlaisen vahingon vaaran.

8. Laitteen huolto

Anna laitteen huolto aina valtuutetun huoltoliikkeen tehtäväksi. Älä koskaan yritä avata vastaanottimen takalevyä, sillä se voi aiheuttaa sähköiskun vaaran.

9. Avotuli

Älä sijoita avotulen lähteitä, kuten kynttilöitä, laitteen päälle.

10. Valmiustila

Älä jätä televisiota valmiustilaan tai päälle, kun poistut kotoasi.

Varoitus!

Jos laitteeseen tehdään ohjeiden vastaisia muutostöitä, joita ovat varsinkin suurjännitteisten osien muuttaminen tai kuvaputken vaihtaminen toiseen, tämä voi johtaa laitteen lisääntyneeseen säteilyyn. Jos televisioon on tehty tällaisia muutostöitä, se ei ole enää asetettujen vaatimusten mukainen eikä sitä saa käyttää.

Hävitä pakkausmateriaalit ympäristöystävällisesti:

Laitteen pakkaus ja pakkausmateriaalit ovat kierrätettäviä ja ne voidaan palauttaa asianmukaisiin kierrätyspisteisiin. Pidä muovipussit ym. pakkausmateriaalit poissa lasten ulottuvilta.

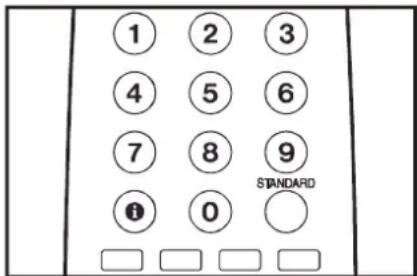

Kaukosäätimen painikkeet

① Malmiustilan painike / virtakytkin
② 0 - 9 = Numeronäppäimet
③ Standard-painike (KUVA -oletusasetukset)
④ Väripainikkeet
⑤ MENU = Menu-painike
6 ▲) PNuoli ylöspäin / Seuraava muistipaikka
⑦ ▶( ) ≠ Nuoli oikealle / Äänenvoimakkuus +

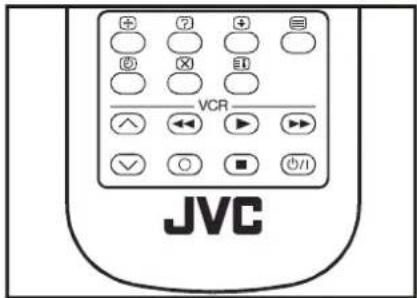

⑧ Teksti-tv -käyttöpainikkeet
⑨ VCR -käyttöpainikkeet
10 ▼) PNuoli alaspäin / Edellinen muistipaikka
⑪ ←( ) ≌ Nuoli vasemmalle / Äänenvoimakkuus -
⑫ AV = AV -painike
13 i Tiedot-painike
⑭ Mykistyspainike

14 1 2 3 4 5 6 7 8 9 STANDARD 13 0 3 4 12 AV P^ MENU 5 6 11 + 7 10 P√ VCR 8 9 JVC

VAROITUS

SÄHKÖISKUN VAARA

Tasasivuisen kolmion sisälle sijoitettu nuolipäinen salama varoittaa laitteen kotelon sisällä esiintyvistä vaarallisista jännitteistä, jotka voivat aiheuttaa sähköiskun vaaran.

Tasasivuisen kolmion sisälle sijoitettu huutomerkki ilmoittaa, että laitteen mukana toimitettavassa käyttöohjeessa on käytön ja huollon kannalta tärkeitä ohjeita.

Kuulokkeet Etupuolen liitännät AV POWER - VOL. + - PROG+ CH. MENU AUDIO VIDEO Virtakytkin - Äänenvoimakkuus + - Muistipaikka + Menu Audio-tuloliitäntä Video-tuloliitäntä

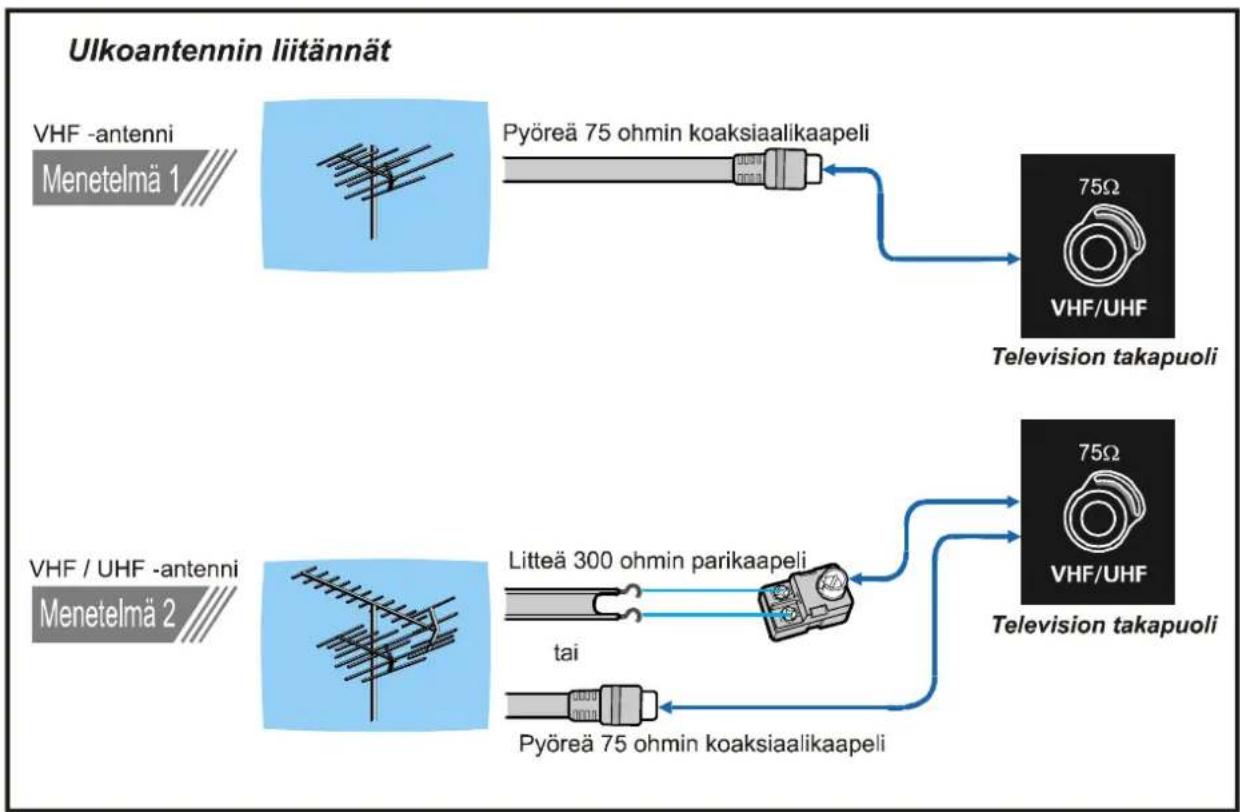

Antenniliitännät

Käytön valmistelu

Aseta tv-vastaanotin tukevalle pinnalle.

Jätä ilmankiertoa varten vastaanottimen joka puolelle vähintään 10 cm vapaata tilaa. Älä sijoita ylimääräisiä esineitä vastaanottimen päälle, niin vältyt vahingoilta ja vaaratilanteilta.

Ominaisuudet

• Tämä on kaukosäätimellä ohjattava väritelevisio.
• Voit tallentaa kanavia 100 muistipaikalle eri kanava-alueilta VHF, UHF tai kaapelikanavilta.
• Voit virittää myös kaapelikanavia.
• Television käyttö on erittäin helppoa kuvaruutunäytön avulla.
• Televisiossa on Euroliitin ulkoisia ohjelmalähteitä varten (ku- ten kuvanauhuri, videopelikonsoli, äänentoistojärjestelmä jne.)
• AV-tuloliitännät laitteen etupuolella.
• Tekstitelevisio
• Voit liittää kuulokkeet televisioon.
• Suora kanavanvalinta.
• APS (automaattinen viritysjärjestelmä).
• Voit tallentaa kullekin muistipaikalle kanavan nimen.
• Automaattinen kanavanviritys eteen- tai taaksepäin.
• Uniajastus.
• Automaattinen äänen mykistys, kun tv-lähetystä ei vastaanoteta.
• Televisio kytkee itsensä automaattisesti valmiustilaan 5 minuutin kuluttua ohjelmalähetysten päätymisen jälkeen.

Ennen kuin alat käyttää televisiota

Virtaliitäntä

TÄRKEÄÄ: Tämä vastaanotin on tarkoitettu käytettäväksi ainoastaan vaihtovirtajännitteellä 220 - 240 V vaihtovirta, 50 Hz.

- Kun olet purkanut laitteen pakkauksesta, anna laitteen lämmetä huoneenlämpõiseksi ennen kuin liität sen verkkovirtaan.

Antenniliitännät

- Liitä antennipistoke tv-vastaanottimen takaseinässä olevaan antenniliitäntään.

Erillislaitteiden liittäminen

Ks. "Erillislaitteiden liittäminen" sivulla 130.

- Katso myös erillislaitteiden mukana toimitettuja käyttöohjei-ta.

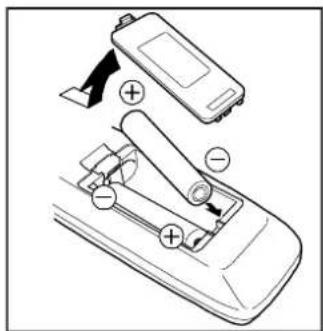

Paristojen laittaminen kaukosäätimeen

• Avaa kaukosäätimen takana oleva paristokotelon kansi vetämällä varovasti ylöspäin nuolen osoittamasta kohdasta.
  • Aseta paristokoteloon kaksi AA (R6)-paristoa.
• Aseta paristokotelon kansi paikalleen.

HUOMAA: Poista paristot kaukosäätimen paristokotelosta, jollet käytä laitetta pitkään aikaan. Muuten kaukosäädin voi vahingoittua, jos paristot alkavat ajan myötä vuotaa.

Television kytkeminen päälle/pois päältä

Voit käyttää televisiota joko kaukosäätimellä tai suoraan television etupaneelin painikkeista.

Näin kytket television päälle

Televisio kytkeytyy päälle kahdessa eri vaiheessa:

1. Paina television etupuolella olevaa virtakytkintä. Televisio siirtyy nyt valmiustilaan ja edessä alla oleva PUNAINEN MERKKIVALO syttyy.
2. Voit kytkeä tv:n päälle valmiustilasta kahdella eri tavalla: Valitse haluamasi muistipaikan numero kaukosäätimen numeronäppäimillä, tai,
   paina tv:n etupaneelin tai kaukosäätimen valmiustilan painiketta / virtakytkintä tai nuolipainiketta ylös- tai alaspäin, niin tv kytkeytyy päälle ja PUNAINEN merkkivalo muuttuu VIHRE-ÄKSI.

Näin kytket television pois päältä

• Paina kaukosäätimen valmiustilan painiketta, niin tv siirtyy valmiustilaan ja VIHREÄ MERKKIVALO muuttuu PUNAI-SEKSI, tai,
• Paina television etupuolella olevaa virtakytkintä.

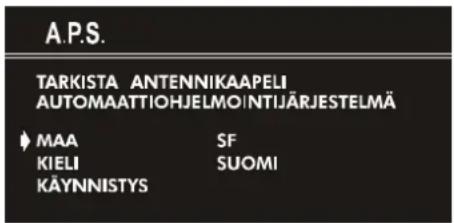

Alkuasetukset

Viesti "Please check antenna cable Auto. Programming System (TARKISTA ANTENNIKAAPELI AUTOMAATTIOH-JELMOINTI JÄRJESTELMÄ)" näkyy kuvaruudussa, kun kyt-ket television päälle ensimmäistä kertaa.

1. Valitse LANGUAGE (KIELI) painamalla painiketta "P ∧" tai "P jævalitse sitten kuvaruutunäytön kieli painamalla painiketta "◄ tai "►.
2. Valitse COUNTRY (MAA) painamalla painiketta "P ∧" tai "P ja valitse sijaintimaan nimi painamalla painiketta " " tai "".
3. Valitse START (KÄYNNISTYS) painamalla painiketta "P tai ", ja käynnistä automaattinen viritys A.P.S. painamalla painiketta".

A.P.S. (automaattinen viritystoiminto) tallentaa vastaanotetta-vat tv-kanavat oman televisiosi muistipaikoille. Kun A.P.S. on käynnissä, kuvaruudussa näkyy "A.P.S. KÄYNNISSÄ". Kun A.P.S. on loppunut, esiin tulee "OHJELMA"-valikko.

Jos et halua käyttää A.P.S.-toimintoa, paina painiketta ▶".

Voit poistaa haluamasi kanavan, lisätä kanavan muistipaik-kaan tai käynnistää APS-toiminnon uudelleen käyttämällä "OHJELMA"-valikkoa.

Ks. tarkempia ohjeita kohdasta "OHJELMA-valikko" sivulla 127.

1. Lopeta alkuasetukset painamalla painiketta "STANDARD".

Kun alkuasetukset on tehty, voit muuttaa haluamiesi kanavien paikkaa, tallentaa muistipaikalle kanavan nimen tai tallentaa uuden kanavan käsiviritystoiminnolla. Ks. tarkempia ohjeita kohdasta "ASENNA -valikko" sivulla 127.

Jos viesti "TARKISTA ANTENNIKAAPELI AUTOMAATTIOH-JELMOINTI JÄRJESTELMÄ" ei ilmesty näyttöön, noudata "OHJELMA (Ohjelmointi) -valikon" ohjeita sivulta 127, valitse kuvaruutunäytön kieli, sijaintimaasi ja käytä A.P.S.-toi-mintoa.

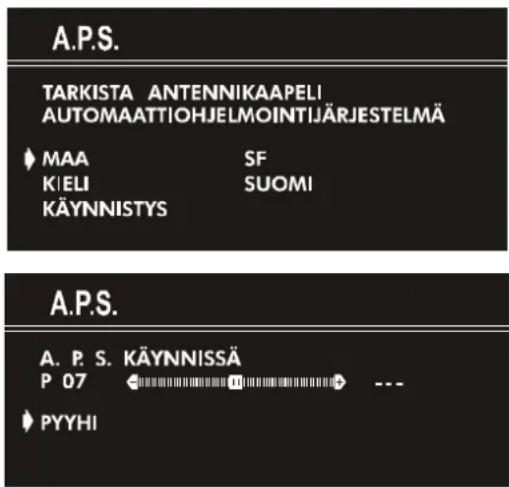

A.P.S. TARKISTA ANTENNIKAAPELI AUTOMAATTIOHJELMOINTIJÄRJESTELMÄ MAA SF KIELI SUOMI KÄYNNISTYS

A.P.S. A. P. S. KÄYNNISSÄ P 07 PYYHI

Käyttö television etupaneelin painikkeilla

Tv:n etupaneelin painikkeilla voit säätää äänenvoimakkuutta ja valita muistipaikkoja.

Äänenvoimakkuuden säätäminen

- Pienennä äänenvoimakkuutta painamalla painiketta "-VOL." ja lisää äänenvoimakkuutta painamalla painiketta "VOL. +". Voit seurata äänenvoimakkuuden tasoa kuvaruudun asteikosta.

Muistipaikan valinta

- Valitse seuraava muistipaikka painamalla painiketta "PROG. +" tai edellinen muistipaikka painikkeella "- PROG.".

Päävalikon avaaminen

- Avaa päävalikko painamalla painiketta "MENU". Valitse päävalikosta haluamasi alavalikko painikkeella "PROG. +" tai "- PROG." ja siirry alavalikkoon painikkeella "VOL. +" tai "- VOL.". Katso lisätietoja valikkojen käytöstä kohdasta "Valikkojen käyttö" sivulla 125.

Käyttö kaukosäätimellä

Television kaukosäätimen avulla voit käyttää kaikkia oman tvvastaanottimesi toimintoja. Toiminnot esitetaän siinä järjestyksessä kuin ne on lueteltu tv-kuvaruudun valikoissa.

Seuraavassa esitetään toiminnot, joita voit käyttää ilman kuvaruudun valikoita.

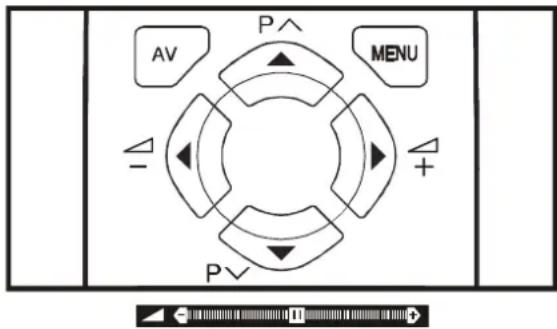

Äänenvoimakkuuden säätäminen

Lisää äänenvoimakkuutta painamalla painiketta “+”. Pienennä äänenvoimakkuutta painamalla painiketta “-”

Muistipaikan valinta (seuraava tai edellinen muistipaikka)

• Valitse edellinen muistipaikka painamalla painiketta "P."
• Valitse seuraava muistipaikka painamalla painiketta "P^

Muistipaikan valinta (suora valinta):

Valitse haluamasi muistipaikan numero väliltä 0 ja 9 painamalla kaukosäätimen numeronäppäimiä. Hetken kuluttua tv vaihtaa valitsemaasi muistipaikkaan.

Kun painat ensimmäisen numeron, näet merkin ‘-’ kahden sekunnin ajan merkiksi siitä, että voit valita toisen numeron. Kun haluat valita muistipaikan väliltä 10 ja 99, paina numeronäppäimiä peräjälkeen ennen kuin jälkimmäisen numeron merkki ‘-’ häviää kuvaruudulta. (Esim. muistipaikka 27: valitse ensin 2, ja kun näytössä näkyy '2-', valitse 7.).

Valikkojen käyttö

Televisiossa on kuvaruutunäyttö ja valikkojärjestelmä. Hae ensin esiin "MENU" (päävalikko) ja valitse sitten yksi neljästä alavalikosta (KUVA, OMINAISUUS, ASENNA ja OHJELMA).

1. Paina painiketta "MENU", niin kuvaruutuun ilmestyy "MENU (VALIKKO)" (päävalikko). Päävalikosta näet kaikki alavalikot.
2. Valitse alavalikko painamalla painiketta "P ∧" tai "P ∨", ja siirry sitten alavalikkoon painamalla "◄ tai ►
3. Voit poistua valikosta painamalla painiketta "STANDARD"
4. Voit palata edelliseen valikkoon painamalla painiketta "MENU".

KUVA-valikko

Kun haluat muuttaa kuvan asetuksia:

- Paina "MENU"-painiketta, nyt olet päävalikossa. Valitse päävalikosta KUVA-alavalikko painikkeella "P ∧" tai "P ∨" ja siirry sitten kuva-valikkoon painamalla "◀ tai "▶.

tai

- Siirry Kuvavalikkoon suoraan painamalla VIHREÄÄ painiketta.

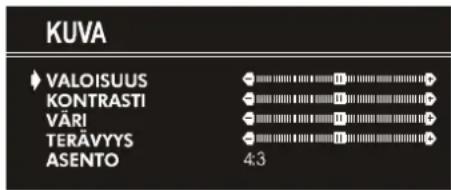

Valoisuus-asetuksen säätäminen:

• Kun siirryt kuvavalikkoon, VALOISUUS on alavalikon ensimmäinen toiminto.
• Lisää kirkkautta VALOISUUS painamalla "▶" -painiketta.
• Vähennä kirkkautta VALOISUUS painamalla "◀" -painiketta.

KUVA ♦ VALOISUUS KONTRASTI VÄRI TERÄVYYS ASENTO 4:3

Kontrasti-asetuksen säätäminen:

• Valitse KONTRASTI "P ∧" tai "P ∨" -painikkeella
• Lisää kontrastia KONTRASTI painamalla "▶" -painiketta.
• Vähennä kontrastia KONTRASTI painamalla "◀ -painiketta.

KUVA VALOISUUS ♦ KONTRASTI VÄRI TERÄVYYS ASENTO 43

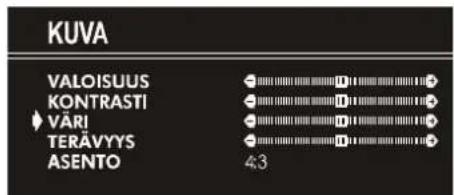

Väri-asetuksen säätäminen:

• Valitse VÄRI "P tai " -pBirikkeella
• Lisää värikylläisyyttä VÄRI "▼" -painikkeella.
• Vähennä värikylläisyyttä VÄRI "◀ -painikkeella.

KUVA VALOISUUS KONTRASTI VÄRI TERÄVYYS ASENTO 43

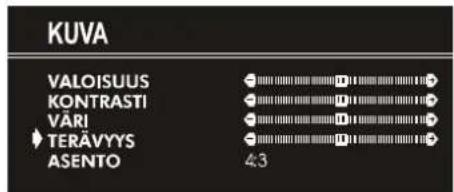

Terävyys-asetuksen säätäminen:

• Valitse TERÄVYYS "P tai " -päinikkeella
• Lisää terävyyttä TERÄVYYS painamalla "▶" -painiketta.
• Vähennä terävyyttä TERÄVYYS "◀ -painikkeella.

KUVA VALOISUUS KONTRASTI VÄRI TERÄVYYS ASENTO 43

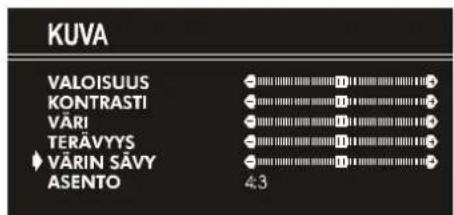

Värin sävy-säätöjen tekeminen (vain AV-tilassa) :

• Valitse VÄRIN SÄVY "P tai " -painikkeella
• Lisää sävykkyyttä VÄRIN SÄVY "►" -painikkeella.
• Vähennä sävykkyyttä VÄRIN SÄVY "◀" -painikkeella.

VÄRIN SÄVY toimii vain, kun värijärjestelmää NTSC 3.58 4.43 käytetään AV-tilassa. Asetus ei tule esiin muita värijärjestelmiä käytettäessä.

KUVA VALOISUUS KONTRASTI VÄRI TERÄVYYS VÄRIN SÄVY ASENTO 4.3

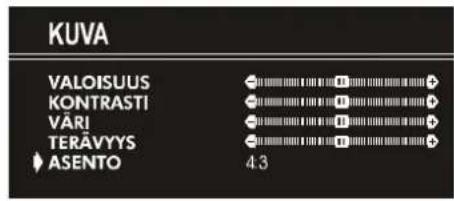

Asento:

Toimintoa käytetään muuttamaan kuvaruudussa näkyvän ku- van kokoa lähetystä vastaavaan muotoon.

• Jos on valittu AUTO, kuvan koko säätyy automaattisesti lähetyksen mukaan.
• Kun valitset tilan 4:3, toiminto pakottaa kuvasuhteen muotoon 4:3.

- Kun valitset tilan 16:9, toiminto pakottaa kuvasuhteen muotoon 16:9.

Voit valita jokaiselle muistipaikalle oman kuvasuhdeasetuksen. Kun tallennat kuva-asetuksen tiettyyn muistipaikkaan, tällä ei ole vaikutusta muiden muistipaikkojen kuva-asetuksiin.

KUVA VALOISUUS KONTRASTI VÄRI TERÄVYYS ASENTO 4.3

OMINAISUUS-valikko

- Paina painiketta "MENU"; nyt olet päävalikossa. Valitse päävalikosta alavalikko OMINAISUUS painikkeella "P ∧" tai "P ∨ Siirry sitten valikkoon painamalla painiketta " " tai "".

tai,

- Siirry suoraan OMINAISUUS-valikkoon painamalla KELTAISTA painiketta.

Ajastin:

• Kun siirryt ominaisuusvalikkoon, AJASTIN on alavalikon ensimmäinen toiminto.
• Voit muuttaa uniajastuksen aikaa “ tai ” -painikkeella seuraavasti: KIINNI, 0:15:00, 0:30:00, 0:45:00, 1:00:00, 1:15:00, 1:30:00, 1:45:00 ja 2:00:00 tuntia. Kun olet asetta-nut uniajastuksen ajan, televisiosi siirtyy automaattisesti valmiustilaan asetetun ajan kuluttua.

Aika näkyy kuvaruudun oikeassa yläkulmassa. Kun uniajas-tus otetaan käyttöön, aika näkyy yhdessä television tilan kanssa kuvaruudussa 3 sekunnin ajan.

0:15:00

OMINAISUUS AJASTIN KIINNI LAPSILUKKO KIINNI KIELI SUOMI

Kun television sammumiseen on aikaa yksi minuutti, uniajastin ilmestyy kuvaruudun oikeaan yläkulmaan. Kun uniajastuksen aikaa ei ole enää jäljellä, televisio siirtyy valmiustilaan.

Lapsilukko:

Valitse Ominaisuus-valikosta LAPSILUKKO "P ∧" tai "P ∨" -painikkeella. Kytke LAPSILUKKO auki tai pois kiinni "◀" tai "▶" -painikkeella.

Kun valitset tilan pois kiinni, toiminnolla ei ole vaikutusta television toimintaan. Kun valitset auki), voit käyttää televisiota vain kaukosäätimestä. Tällöin television etupaneelin painikkeet (virtakytkintä lukuun ottamatta) eivät toimi.

OMINAISUUS AJASTIN LAPSILUKKO KIELI KIINNI KIINNI SUOMI

Kieli:

Voit valita valikkojen kielen KIELI-valikosta painamalla “◀” tai “▼”-painiketta.

OMINAISUUS AJASTIN KIINNI LAPSILUKKO KIINNI ♦ KIELI SUOMI

ASENNA -valikko

- Paina "MENU"-painiketta, nyt olet päävalikossa. Valitse päävalikosta ASENNA-alavalikko "P^" tai "P∨" - painikkeella ja siirry sitten Asennusvalikkoon◀" tai◀" - painikkeella.

tai

- Siirry Asennusvalikkoon suoraan painamalla SINISTÄ painiketta.

VALIKKO KUVA OMINAISUUS ASENNA OHJELMA

Kanavan tallentaminen television muistipaikkaan käsin:

1. ASENNA-valikon ensimmäinen alavalikko on OHJELMA. Voit valita muistipaikan numeron, johon haluat tallentaa kanavan painamalla “tai” -painiketta. (Voit myös näppäillä muistipaikan numeron numeronäppäimillä.)

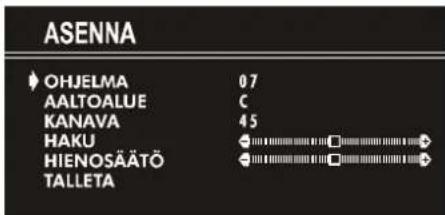

ASENNA ♦ OHJELMA 07 AALTOALUE C KANAVA 45 HAKU HIENOSÄÄTÖ TALLETA

1. Valitse AALTOALUE "P ∧" tai "P ∨" -painikkeella. Valitse "◀" tai "▶-painikkeella kanava-alue, jolta haluat etsiä kana-van.

2. Valitse HAKU "P ∧" tai "P ∨" -painikkeella. Käynnistä haku "◀" tai "▶" -painikkeella. (Kun painat "▶", haku käynnistyy eteenpäin. Kun painat "◀, haku käynnistyy taaksepäin.)

Jos löytynyt kanava ei ole haluamasi, jatka hakua painamalla "◄ tai " ►-painiketta.

Jos haluat keskeyttää haun ennen kuin kanava on löytynyt, paina nuolipainiketta vastakkaiseen suuntaan. Jos esimerkiksi käynnistit haun eteenpäin "◄ tai "►-painikkeella, keskeytä haku painamalla "◄. Jos tiedät haluamasi kanavan tarkan numeron, voit hakea kanavan suoraan.

Valitse KANAVA "P ∧" tai "P ∨" -painikkeella ja valitse sen jälkeen kanavanumero "◀ tai "▶-painikkeella tai näppäile numero numeronäppäimillä.

1. Jos haluat vaihtaa kanavan muistipaikan nimen, noudata ohjeita "Televisiokanavan nimen vaihtaminen" sivulla 127.

2. Jos televisiokanava näkyy huonosti, hienosäädä kanava. Valitse HIENOSÄÄTÖ painamalla "P ∧" tai "P ∨" -painiketta ja hienosäädä kanava painamalla sen jälkeen "◀ tai ►".

3. Kun olet tehnyt kaikki asetukset, tallenna uusi kanava asetuksineen valitsemaasi muistipaikkaan. Valitse TALLETA "P ∧" tai "P ∨" -painikkeella ja tallenna kanava painamalla "◀" tai "▶" -painiketta.

Kun haluat muuttaa nykyisen muistipaikan asetuksia (esim. hienosäätää kanavaa):

1. Valitse muistipaikka, jonka kanava-asetuksia haluat muuttaa, ennen kuin siirryt mihinkään valikkoon.
2. Hae esiin ASENNA -valikko.
3. Noudata kohdan "Kanavan tallentaminen television muistipaikkaan käsin:" ohjeita sivulla 127 ja muuta valitsemasi muistipaikan asetuksia.

Jos haluat vaihtaa kanavan muistipaikan nimen, noudata ohjeita "Televisiokanavan nimen vaihtaminen" sivulla 127.

Huomaa:

Älä valitse muistipaikan numeroa ASENNA-valikon Ohjelma-toiminnolla. Jos valitset muistipaikan numeron Ohjelma-to-minnolla ja tallennat asetukset, valitsemasi muistipaikan televisiokanava katoaa muistista.

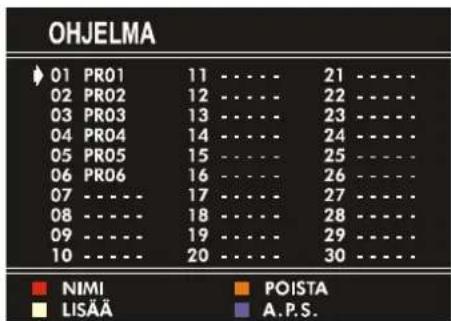

OHJELMA (Ohjelmointi) -valikko

OHJELMA (Ohjelmointi) -valikosta voidaan tarkistaa muisti-paikkojen nimet ja numerot. Käytä valikkoa kun haluat pois-taa kanavan, lisätä uuden kanavan tai käyttää kanavien auto-maattista tallennusta.

Valitse OHJELMA-valikko "P ∧" tai "P ∨"-painikkeella ja siir- ry valikkoon painamalla "◀ tai "▶-painiketta. Kun siirryt oh- jelmavalikkoon, kaikkien muistipaikkojen numerot ja kanavien nimet ilmestyvät kuvaruutuun. Parhaillaan katsomasi muisti- paikan numero ja kanavan nimi näkyvät luettelossa syaanin värisenä.

Muut kanavanumerot ovat valkoisia. Voit valita toisen muisti-paikan "P tai" "tai" "tai" "painikkeella.

Voit myös valita muistipaikan numerot numeronäppäimillä. Kun selaat muistipaikkaluetteloa eteenpäin etsiessäsi haluamaasi televisiokanavaa, televisio vaihtaa kanavia selaamiesi muistipaikan numeroiden mukaan. Valittu muistipaikka näkyy aina syaanin värisenä.

Televisiokanavan nimen vaihtaminen:

• Siirry televisiokanavalle, jonka nimen haluat vaihtaa tai valitse muistipaikka numeronäppäimillä. Valittu muistipaikka näkyy syaanin värisenä.
• Paina PUNAISTA painiketta. Valitse kohdistimen paikka "◀" tai "▶" -painikkeella ja valitse kirjain "P ∧" tai "P ∨" -painikkeella.

Tallenna nimi painamalla PUNAISTA painiketta uudelleen tai keskeytä NIMI-toiminto painamalla SINISTÄ-painiketta.

Televisiokanavan poistaminen muistipaikasta:

• Siirry televisiokanavalle, jonka haluat poistaa tai valitse muistipaikka numeronäppäimillä. Valittu muistipaikka näkyy syaanin värisenä.
• Paina KELTAISTA painiketta. Nyt valitsemasi televisiokanava häviää muistipaikasta ja kaikkien tämän muistipaikan jälkeiset kanavat siirtyvät yhden numeron taaksepäin edeltävään muistipaikkaan.

Poista televisiokanava muistista painamalla KELTAISTA painiketta uudelleen tai keskeytä POISTA-toiminto painamalla SINISTÄ painiketta.

Televisiokanavan muistipaikan vaihtaminen:

• Siirry televisiokanavalle, jonka muistipaikan haluat vaihtaa tai valitse muistipaikka numeronäppäimillä. Valittu muistipaikka näkyy syaanin värisenä.
• Paina VIHREÄÄ painiketta. Siirry muistipaikkaan "P ∧" tai "P tai" "tai" -painikkeella.

Lisää televisiokanava painamalla VIHREÄÄ painiketta tai keskeytä LISÄÄ-toiminto painamalla SINISTÄ painiketta.

A.P.S.

Jos siirryt A.P.S.-valikkoon, voit ohjelmoida automaattisesti televisiokanavat muistipaikkoihin A.P.S.-toiminnolla (Auto-maattinen viritys).

1. Kun kuvaruudussa näkyy OHJELMA-valikko, siirry A.P.S.-alavalikkoon painamalla SINISTÄ painiketta.
2. Valitse KIELI painamalla painiketta "P ∧" tai "P ∨" ja valitse sitten kuvaruutunäytön kieli painamalla painiketta "tai".

3. Valitse MAA painamalla painiketta "P ∧" tai "P ∨" ja valitse sijaintimaan nimi painamalla painiketta "◄ tai " ►.

4. Jos haluat käynnistää televisiokanavien automaattisen virityksen, valitse KÄYNNISTYS "P^" tai "P∨" - painikkeella ja paina▼"-painiketta. Esiin tulee viesti "A.P.S. KÄYNNISSÄ" ja televisiokanavat tallennetaan automaattisesti muistipaikkoihin. Kun automaattinen viritys (A.P.S.) on päättynyt, kuvaruutuuun ilmestyy jälleen OH-JELMA-valikko.

Voit keskeyttää televisiokanavien automaattisen virityksen painamalla "▼"-painiketta.

A.P.S. TARKISTA ANTENNIKAAPELI AUTOMAATTIOHJELMOINTIJÄRJESTELMÄ MAA SF KIELI SUOMI KÄYNNISTYS A.P.S. A. P. S. KÄYNNISSÄ P 07 --- PYYHI

Muut toiminnot

Mykistystoiminto

Kun haluat vaimentaa television äänen hetkeksi kokonaan, paina "☒"-painiketta. Televisiosta ei enää kuulu ääntä. Saat äänen jälleen kuuluviiin, kun painat ✝" tai "∠" or "÷" -painiketta. Äänenvoimakkuus palautuu tasolle, jolla se oli ennen äänen mykistämista.

Kuvaruutunäytön tiedot

Kun painat "i"-painiketta ensimmäisen kerran, kuvaruudussa näkyy "Muistipaikan numero" ja "Televisioaseman nimi".

Kun painat painiketta uudelleen, näet oikean kellonajan.

Kun painat painiketta vielä kerran, kuvaruutunäyttö häviää ku- varuudulta.

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ 0 STANDARD

Kellonajan näyttö

• Kun katsot televisiokanavaa, joka lähettää teksti-tv-signaalia, paina "i"- painiketta kaksi kertaa. Teksti-televisiosta haettu kellonaika näkyy kuvaruudussa.
• Jos katsomasi televisiokanava ei lähetä teksti-tv-signaalia, kuvaruudulla näkyy vain sininen laatikko.
• Kellonajan näyttö häviää kuvaruudulta, kun painat "i"- painiketta uudelleen.
  Kellonaika katoaa kuvaruudulta, kun siirryt johonkin valik- koon.

Standard-painike

Voit palauttaa kaikki KUVA-valikon asetukset oletusasetuksiin (lukuun ottamatta Kuvasuhde-asetuksia).

- Paina STANDARD-painiketta, kun mikään valikko ei ole näkyvissä.

VCR Kuvanauhurin ohjauspainikkeet

Kaukosäätimen painikkeilla voit käyttää [JVC]-merkkistä kuvanauhuria.

Kuvanauhurin ja television kaukosäätimen samannäköisillä painikkeilla on samat toiminnot.

Paina kaukosäätimen VCR-painiketta.

• Jos laitteesi ei ole JVC:n valmistama, näitä painikkeita ei voida käyttää.
• Vaikka laitteesi olisi JVC:n valmistama, kaikki painikkeet eivät välttämättä toimi.
• Voit kuvanauhurin vastaanottaman televisiokanavan " ∧/ ∨"-painikkeilla.

Teksti-tv

Teksti-tv on television kuvaruudulla näkyvä tiedonvälitysjärjestelmä. Kun käytät teksti-tv:tä, voit valita minkä tahansa käytettävissä olevan tekstisivun valitsemalla kyseisen sivun numeron.

Kun katsot teksti-tv:tä, et voi käyttää kuvaruutunäyttöä sama-naikaisesti.

Kun katsot teksti-tv:tä, et voi säätää kuvan kontrastia, kirk-kautta tai värikylläisyyttä, mutta äänenvoimakkuutta kylläkin.

Teksti-tv:n käyttö

- Valitse tv-kanava, joka lähettää teksti-tv-signaalia.

- Paina (Teksti-tv) 📁 painiketta. Kuvaruutuun ilmestyy yleensä teksti-tv:n päähakemisto.

VCR JVC

Teksti-tv:n sivun valinta

- Näppäile haluamasi teksti-tv:n sivun numero numero näppäimillä.

Valitsemasi sivun numero näkyy kuvaruudun vasemmassa yläkulmassa. Teksti-tv hakee valitsemaasi sivua, kunnes se löytyy, jonka jälkeen näet tekstisivun kuvaruudulla.

- Voit siirtyä teksti-tv:n sivuilla eteenpäin sivu kerrallaan painamalla painiketta "P.∧

- Voit siirtyä teksti-tv:n sivuilla taaksepäin sivu kerrallaan painamalla painiketta "P.

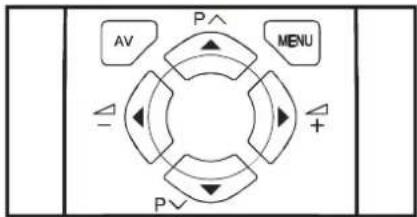


Päähakemiston valinta

- Voit siirtyä nopeasti teksti-tv:n päähakemistoon (yleensä sivu 100) painamalla painiketta "

Tekstisivun haku television katselun aikana

- Kun painat teksti-tv-tilassa painiketta “☒kuvaruutu siirtyy tv-tilaan. Kun olet tv-tilassa, voit valita haluamasi tekstisivun numeron numeronäppäimillä. Kun olet näppäilyt tekstisivun viimeisen numeron, sivunumeron tilalle tulee merkki “☐joka vilkkuu, kunnes valitsemasi tekstisivu on löytynyt. Tämän jälkeen sivunumero palaa takaisin merkin “☐thalle. Nyt voit siirtyä lukemaan tekstisivua painamalla painiketta “☒

Tekstin koon kaksinkertaistaminen

• Paina painiketta 📁 niin näet tekstisivun yläosan kaksi kertaa normaalia suurempana.
• Paina painiketta " ÷" uudelleen, niin näet tekstisivun ala-osan kaksi kertaa normaalia suurempana.
• Paina painiketta “ ♣ ” vielä kerran, niin näet tekstisivun normaalin kokoisena.

Piilotetun tekstin paljastaminen

• Painamalla painiketta “?hden kerran näet piilotetut vastaukset esim. tehtävien kysymyksiin.
• Kun painat painiketta "?udelleen, teksti menee takaisin piiloon.

Tekstisivun alisivujen pysäyttäminen

Joillakin tekstisivuilla on enemmän tekstiä kuin mitä kuvaruu-tuun mahtuu, jolloin loput tekstistä näkyy ns. alisivuilla, jotka vaihtuvat määrätyn ajan kuluttua.

• Kun haluat pysäyttää alisivujen vaihtumisen, paina painiketta "
• Kun painat painiketta "udelleen, alisivut alkavat jälleen vaihtua automaattisesti.

Tietyn alisivun valinta

Monisivuisten tekstisivujen alisivut näkyvät kuvaruudulla vain yksi kerrallaan: tällä toiminnolla voit valita haluamasi alisivun.

• Valitse ensin haluamasi tekstisivu.
• Paina painiketta "
• Valitse haluamasi alasivu numeronäppäimillä nelinumeroisena numerosarjana (esim. 0001).
• Jos valitsemasi alisivun löytymiseen menee kauan, voit painaa painiketta "☒Nyt näet kuvaruudulla normaalin tv-oh-jelman.
• Kun haluamasi alisivu on löytynyt, tekstisivun numero ilmestyy kuvaruudun vasempaan yläkulmaan.
• Paina painiketta "Xniin näet valitsemasi tekstisivun.

Teksti-tv:stä poistuminen

- Paina "painiketta. Kuvaruutu palaa normaaliin tv-ohjelmaan.

Erillislaitteiden liittäminen

Ennen liitäntöjen tekemistä

• Kytke kaikki laitteet pois päältä, myös televisio.
• Lue kunkin laitteen mukana toimitettu käyttöohje.

AV-tilan valinta

Kun painat kaukosäätimen "AV"-painiketta, voit valita yhden kolmesta AV-tilasta (AV-1, AV-1 S ja F-AV).

- Kun haluat palata takaisin TV-tilaan, paina "AV"-painiketta tai paina "P ∧" tai "P-painiketta.

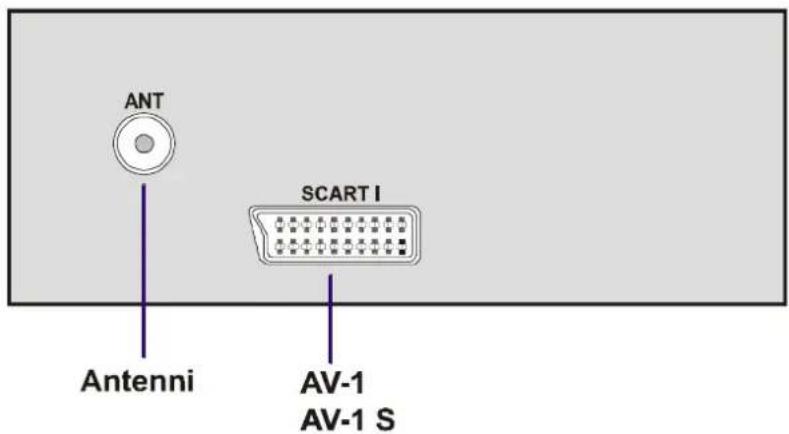

AV-1 (SCART 1)-liitäntä: Euroliitäntä (21-nastainen, SCART)

• Videotulo, audiotulo ja RGB-tulot ovat käytössä.
• Televisiolähetysten lähdöt (video- ja audiolähtö).

AV-1 (SCART 1)-liitäntä: Euroliitäntä (21-nastainen, SCART)

• Videotulo, S-VIDEO (Y/C)-tulo ja audiotulo.
- Video- ja audiotulot ovat käytössä.

F AV (Etupuolen liitännät AV)-liitäntä: RCA-liitin x 2

- Video- ja audiotulot ovat käytössä.

Etupuolen liitännät AV AUDIO VIDEO F-AV

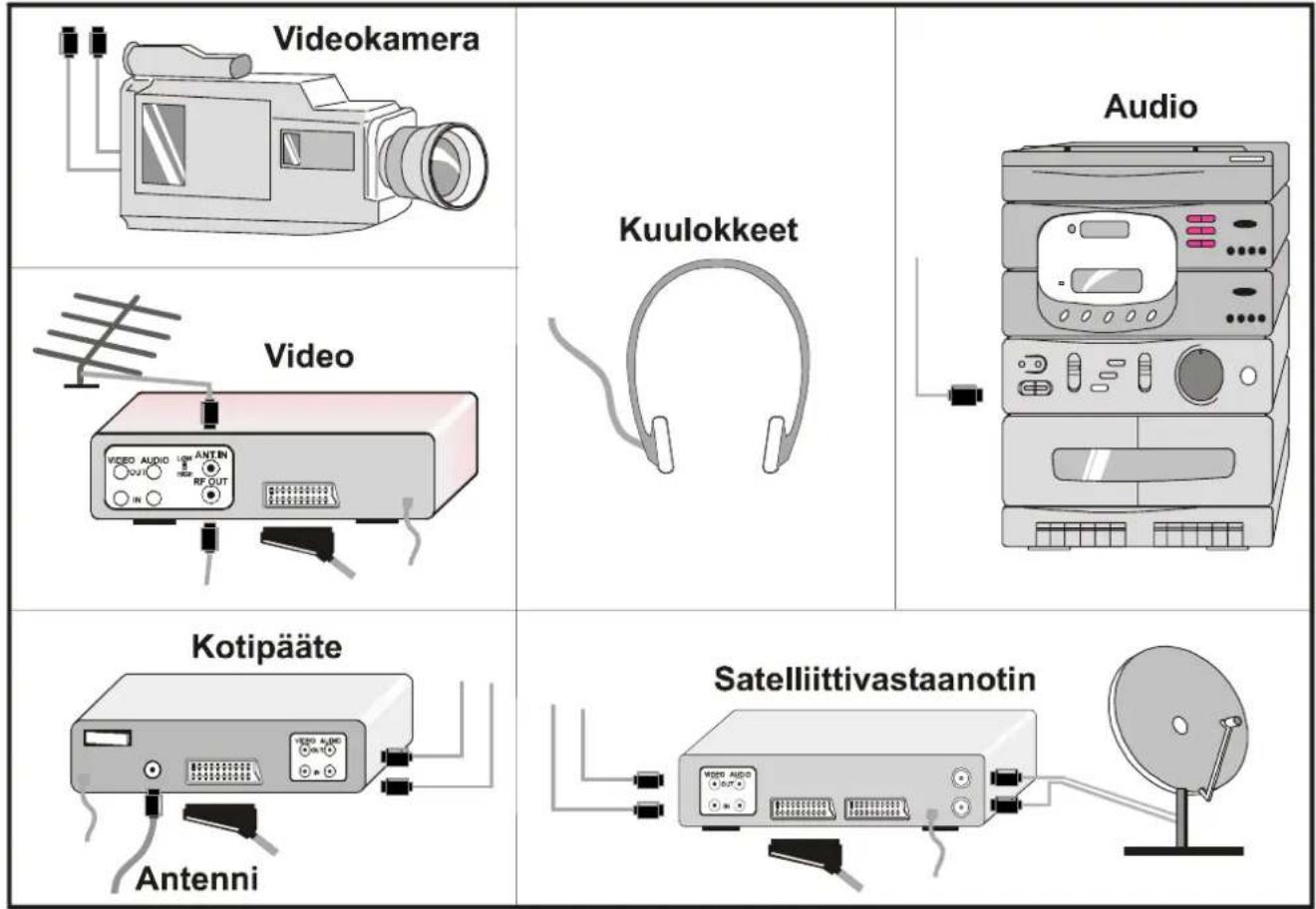

Videokamera Kuulokkeet Audio Video Kotipääte Satelliittivastaanotin Antenni

Euroliittimen kautta

Televisiossa on Euroliitin. Jos haluat liittää Euroliittimillä varustettuja erillislaitteita televisioosi (esim. kuvanauhuri, kotipääte jne.), käytä AV-1 (SCART 1) tai AV-1 S (SCART 1) - liitäntöjä.

AV-1 S-tila

Jos televisioosi liitetty erillislaite antaa S-Video (Y/C) -signaalia Euroliittimen kautta, saat paremman kuvanlaadun, kun valitset AV-1 S-tilan ja liität erillislaitteen television AV-1 S (SCART 1)-liitäntään. Tarkista erillislaitteen omasta käyttöohjeesta, onko laitteessa tällainen ominaisuus.

RCA-liittimien kautta

Jos käytät erillislaitetta (esim. videokameraa), jossa on RCA-liittimet, liitä laitteen video- ja audiokaapelijohdot F-AV (Etupuolen liitännät AV) -liitäntään.

ANT (antenni) -pistokkeen kautta

Jos erillislaitteessa ei ole Euroliitintä eikä RCA-liittimiä, liitä se television antennilitännän kautta. Katso tarkempia tietoja laitteen omasta käyttöohjeesta.

- Katso lisätietoja "ASENNA-valikon" käytöstä sivuilta 127 ja tallenna erillislaitteen kanava muistipaikkaan 0. Voit katsoa ohjelmaa erillislaitteesta, kun valitset erillislaitteelle tallennetun muistipaikan.

Televisio ja kuvanauhuri (VCR)

• Voit liittää kuvanauhurin television ANT (antennitulo)-liittimeen tavallisella antennikaapelilla.
• Voit liittää kuvanauhurin television AV-1 tai AV-1 S-liitäntään käyttämällä SCART-kaapelia, tai liittää sen television etulevyn F-AV (Etupuolen liitännät AV)-liitäntään audio- ja videokaapeleilla.

NTSC-toisto

Kytke NTSC-kuvanauhuri johonkin television liitännöistä. Valitse oikea AV-tila painamalla "AV"-painiketta.

Televisio tunnistaa NTSC 3.58/4.43-järjestelmän automaattisesti AV-tilassa.

Kuulokkeiden liittäminen

Voit liittää stereokuulokkeet television etulevyssä olevaan kuulokeliitäntään.

Neuvoja

Kuvaruudun puhdistaminen:

Puhdista kuvaruutu vain hieman kostealla, pehmeällä liinalla. Älä koskaan käytä hankausaineita, sillä ne voivat vahingoittaa tv-ruudun pinnoitekerrosta.

Huono kuvanlaatu:

Oletko valinnut oikean värijärjestelmän? Onko televisio tai sen antenni sijoitettu liian lähelle kaiuttimia, maadoittamattomia laitteita, neonvaloja tms.?

Mäet ja korkeat rakennukset voivat aiheuttaa kaksois- eli haamukuvien esiintymistä. Joskus voit parantaa kuvanlaatua suuntaamalla antennin uudelleen.

Kuvanlaatu voi heiketä, jos televisioon on liitetty kaksi oheislaitetta samanaikaisesti. Irrota tässä tapauksessa jompikumpi oheislaitteista.

Ei kuvaa:

Onko antenni liitetty oikein? Onko antennipistoke kunnolla kiinni antennilitännässä? Onko antennikaapeli vahingoittunut? Onko antenni liitetty käyttämällä oikeanlaisia liittimiä? Jos olet epävarma asiasta, ota yhteys jälleenmyyjään.

Ei kuvaa tarkoittaa myös sitä, ettei televisio vastaanota lähetystä. Oletko painanut oikeita painikkeita kaukosääti- mestä? Yritä uudelleen.

Kaukosäädin:

Televisio ei enää tottele kaukosäätimen painalluksia. Paina kaukosäätimen painiketta "STANDARD" vielä kerran. Paris-toista on voinut loppua virta. Jos näin on, voit silti käyttää televisiota sen etupaneelin painikkeista.

Oletko valinnut väärän valikon? Paina painiketta "STANDARD" palataksesi takaisin tv-tilaan tai paina painiketta "MENU" palataksesi edelliseen valikkoon.

Jos ongelma ei ratkea:

Kytke televisiosi ensin pois päältä ja sitten takaisin päälle. Jos tämäkään ei auta, soita valtuutettuun huoltoon; älä koskaan yritä korjata laitetta itse.

Tekniset tiedot

LÄHETYSJÄRJESTELMÄ PAL B/G

VASTAANOTETTAVAT KANAVAT ...... VHF (BAND I/III)

UHF (BAND U)

HYPERBAND

KAAPELI-TV (S01-S41 / S75-S79)

MUISTIPAIKKOJEN MÄÄRÄ 100

KANAVANÄYTTÖ .... Kuvaruutunäyttö

RF-ANTENNITULO 75 ohmia (epäsymmetrinen)

KÄYTTÖJÄNNITE 220-240V vaihtovirta, 50 Hz.

ÄÄNIJÄRJESTELMÄT .... Mono

KUVAPUTKI 21”

AUDION LÄHTÖTEHO

(W_RMS.)(% 1THD) 5,5

VIRRANKULUTUS (W) (enint.) 85

MITAT (mm)...... AV21BJ8ENS

S 490

P 596

K 446

Paino (Kg.) 20
