AV21BJ8ENS - Televisão JVC - Manual de utilização gratuito

Tipo de produto	Televisor de tubo CRT colorido de 21 polegadas com controle remoto
Marca	JVC
Modelo	AV21BJ8ENS
Diagonal da tela	21 polegadas (aproximadamente 53 cm)
Alimentação	220-240 V CA, 50 Hz
Consumo de energia (máx.)	85 W
Potência de saída de áudio	5,5 W RMS (1% THD)
Tipo de sintonizador	PAL B/G
Recepção de canais	VHF (Faixa I/III), UHF (Faixa U), Hiperfaixa, TV a cabo (S01-S41 / S75-S79)
Número de pré-seleções	100
Tomada de antena	RF 75 ohms (assimétrica)
Sistema de áudio multiplex	Mono
Tubo de raios catódicos	21 polegadas
Funções principais	Teletexto, Bloqueio infantil, Desligamento programado, Sistema de programação automática (APS), Exibição na tela (OSD), Conector péritel (SCART), Conector de fone de ouvido, Entradas AV frontais (RCA)
Manutenção e limpeza	Desconecte o aparelho antes de limpar. Use um pano macio e seco. Não use produtos líquidos ou aerossóis.
Segurança	Não exponha à umidade ou água. Não obstrua as aberturas de ventilação. Desconecte em caso de tempestade ou ausência prolongada. Confie os reparos a um técnico qualificado. Não remova a tampa.
Peças sobressalentes e reparabilidade	Use exclusivamente peças sobressalentes especificadas pelo fabricante. Qualquer reparo deve ser realizado por um técnico qualificado.
Informações gerais	Peso e dimensões não especificados. Acompanha controle remoto. Pilhas AA (R6) para o controle remoto.

Perguntas frequentes - AV21BJ8ENS JVC

Como instalar os canais automaticamente?

Ligue o televisor. Quando a mensagem 'VERIFICAR ANTENA PROGRAMAÇÃO AUTOMÁTICA' aparecer, selecione o idioma e o país, depois escolha 'LIGADO' para iniciar o APS (Sistema de Programação Automática). O televisor memoriza automaticamente os canais recebidos.

Como usar o teletexto?

Selecione um canal que transmite teletexto. Pressione a tecla '' do controle remoto. Digite o número da página desejada usando as teclas numéricas. Use as teclas coloridas para funções avançadas (índice, dupla altura, etc.). Para sair, pressione a tecla '≡'.

Como ajustar a imagem?

Pressione a tecla MENU, selecione 'IMAGEM' com as teclas P^/Pv, depois confirme. Use as teclas ◀/▶ para ajustar brilho, contraste, cor e nitidez. Pressione STANDARD para retornar às configurações de fábrica.

Como conectar um videocassete ou leitor de DVD?

Conecte o dispositivo ao conector péritel (AV-1 ou AV-1 S) ou às tomadas RCA frontais (F-AV). Selecione o modo AV correspondente pressionando a tecla AV do controle remoto. Para voltar ao modo TV, pressione AV novamente ou use P^/Pv.

Como ativar o bloqueio infantil?

Pressione MENU, selecione 'ESPECIF.', depois 'BLOQUEIO'. Use as teclas ◀/▶ para ativar a função. Quando o bloqueio estiver ativado, apenas o controle remoto e a tecla de alimentação frontal funcionam.

O que fazer se a imagem estiver ausente ou de má qualidade?

Verifique se a antena está corretamente conectada e se o cabo não está danificado. Certifique-se de ter selecionado a fonte correta (TV ou AV). Afaste o televisor de fontes de interferência (caixas de som, lâmpadas fluorescentes). Se o problema persistir, entre em contato com o serviço de assistência técnica.

Como limpar a tela?

Desconecte o televisor. Use um pano macio e levemente úmido. Nunca use produtos abrasivos ou solventes. Limpe delicadamente para não riscar a superfície.

Como ajustar o desligamento programado?

Pressione MENU, selecione 'ESPECIF.', depois 'DESL. PROG.'. Use as teclas ◀/▶ para escolher uma duração de 15 minutos a 2 horas. O televisor desligará automaticamente ao final da contagem regressiva.

Como alterar o idioma do menu?

Pressione MENU, selecione 'ESPECIF.', depois 'IDIOMA'. Use as teclas ◀/▶ para escolher entre os idiomas disponíveis (francês, etc.). A alteração é imediata.

Posso usar o controle remoto para controlar um videocassete JVC?

Sim, coloque o seletor VCR na posição VCR. As teclas de comando VCR (play, stop, etc.) funcionam com videocassetes JVC compatíveis. Observe que algumas funções podem não estar disponíveis dependendo do modelo.

MANUAL DE UTILIZADOR AV21BJ8ENS JVC

SISTEMAS DE SOM MULTIPLEX .... Mono

TUBO DE RAIOS CATÓDICOS 21”

POTÊNCIA DE SAÍDA DE ÁUDIO

(W_RMS.)(% 1THD) 5,5

CONSUMO (W) (máx.) 85

DIMENSÕES (mm) AV21BJ8ENS

P 490

L 596

H....446

Peso (Kg.) 20

ÍNDICE

Conexões da Antena.... 75

Preparação ....76

Características 76

Antes de ligar a Televisão 76

Selector de Tensão 76

Ligação da Antena 76

Como Ligar equipamentos externos 76

Inserir as Pilhas no Telecomando 76

Acender a Televisão ....76

Para acender a Televisão.... 76

Para apagar a Televisão ....76

Configuração Inicial 76

Funcionando com as teclas da TV 77

Funcionando com o Telecomando 77

Sistema de Menu 77

Menu da Imagem ....77

Menu das Características .....78

Menu de Instalação ....79

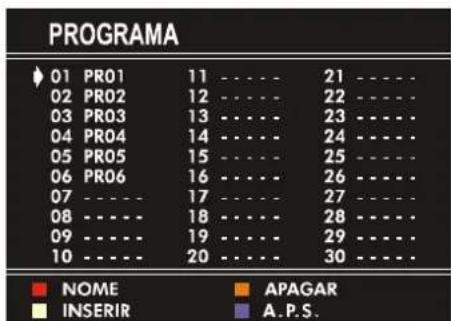

Menu de Programa 79

Outras Características 80

Mute 80

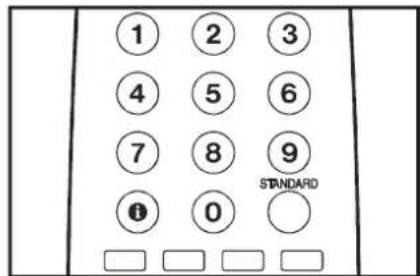

Informação no Ecrã 80

Para mostrar a Hora 80

Standard 80

Teclas de controlo de VCR 80

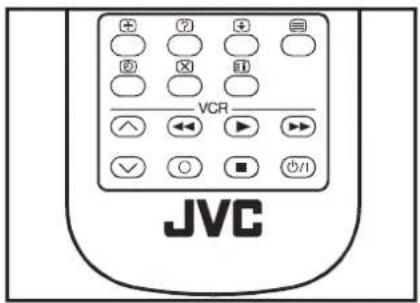

Teletexto 81

Para operar com Teletexto 81

Para seleccionar uma página do Teletexto ....81

Para seleccionar a pagina índice ....81

Procurar uma pagina enquanto vê a TV 81

Para seleccionar texto com tamanho duplo....81

Para mostrar informação "oculta" 81

Para parar uma mudança automática de pagina .....81

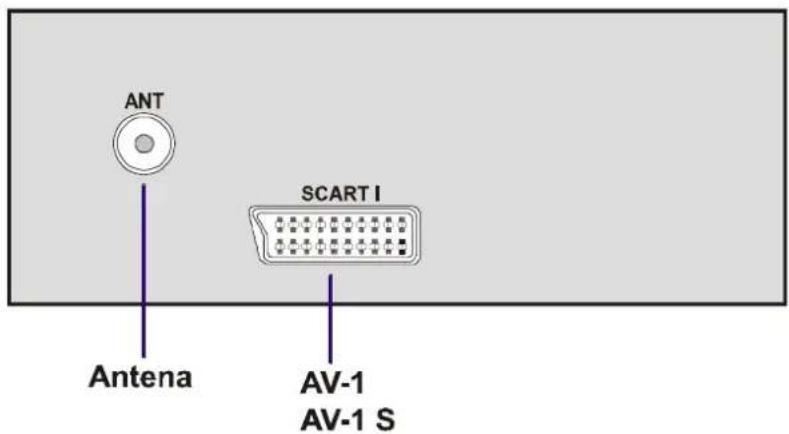

Ligação de Equipamentos Externos 82

Através do Euroconector 83

Modo AV-1 S 83

Através de conectores RCA 83

Através da Tomada ANT 83

TV e Vídeo Gravador 83

Reprodução NTSC 83

1. Fonte de Alimentação

O receptor deve ligar-se a instalações eléctricas de 220-240 V AC, 50 Hz. Verifique que seleccionou a voltagem adequada para a fonte de alimentação.

2. Cabo de Alimentação

O cabo de alimentação deve ser colocado de forma a não ser pisado, esmagado ou picado por elementos colocados sobre ou ao lado dele. Esteja muito atento ao cabo que faz a ligação e à tomada de corrente eléctrica.

3. Humidade e Água

Não utilize o televisor em locais quentes e húmidos (como na casa de banho, na banca ou perto da máquina de lavar). Não exponha o televisor à chuva ou água, pois pode ser perigoso.

4. Limpeza

Antes de limpar, desligue o televisor da corrente eléctrica. Não utilize líquidos ou pulverizadores de limpeza. Use um pano suave e seco.

5. Ventilação

As aberturas do receptor são colocadas para a respectiva ventilação, desta forma não tape a abertura de ventilação.

Para prevenir sobreaquecimentos, estas aberturas não devem ser bloqueadas ou tapadas.

6. Raios

No caso de trovoada e relâmpagos ou quando estiver fora por períodos longos, desligue da corrente eléctrica.

7. Substituição de Componentes

Quando for necessário substituir componentes, verifique que o Serviço técnico utilizou peças de origem, que são especificadas pelo fabricante ou têm as mesmas especificações que as de origem. Substituições não autorizadas podem resultar em incêndios, choques eléctricos, ou situações perigosas.

8. Serviço de Assistência Técnica

Por favor dirija-se a qualquer serviço ou serviços técnicos qualificados. Não retire a tampa da parte de trás do aparelho, pois pode produzir choques eléctricos.

9. Fontes incandescentes

Não coloque o aparelho perto de chamas.

10. Stand By

Não deixe a TV no modo Stand by quando se ausentar de casa.

PERIGO!

Qualquer intervenção contrária às especificações, em particular, qualquer modificação na voltagem ou qualquer substituição do tubo de imagem pode incrementar a concentração de raios-x. Qualquer televisão modificada desta forma não obterá licença e não deverá ser utilizada.

INSTRUÇÕES PARA DEITAR FORA

A embalagem e os seus acessórios são recicláveis e deverão ser reciclados. Os materiais da embalagem, como p. ex. a bolsa que embala o televisor, devem manter-se fora do alcance das crianças.

O Telecomando

① Mode Stand By ② 0 - 9 = Acesso Directo aos Programas ③ Tecla Standard (ajustes pré-definidos de IMAGEM) ④ Teclas de Cor ⑤ MENU = Teclas do Menu ⑥ ▲) Programa Posterior / Cursor para Cima ⑦ ▶() ≠ Cursor para a direita / Volume mais alto ⑧ Teclas para Teletexto ⑨ Teclas para Teletexto VCR ⑩ ▼) Programa Anterior / Cursor para baixo ⑪ ←() ≌ Cursor para a esquerda / Volume mais baixo ⑫ AV = Tecla AV ⑬ Tecla para Informação ⑭ Mute (Sem Som)

ATENÇÃO PERIGO DE CHOQUE ELÉCTRICO

O raio situado dentro de um triângulo equilátero significa um sinal de atenção para o usuário com o objectivo de prevenir de uma fonte não isolada de "voltagem perigosa" com uma magnitude suficiente para a constituição de risco de choque eléctrico para as pessoas. O ponto de exclamação dentro de um triângulo equilátero alerta o usuário da presença de uma manutenção e uma utilização importante (serviço) que requer que se aplique a literatura que se junta.

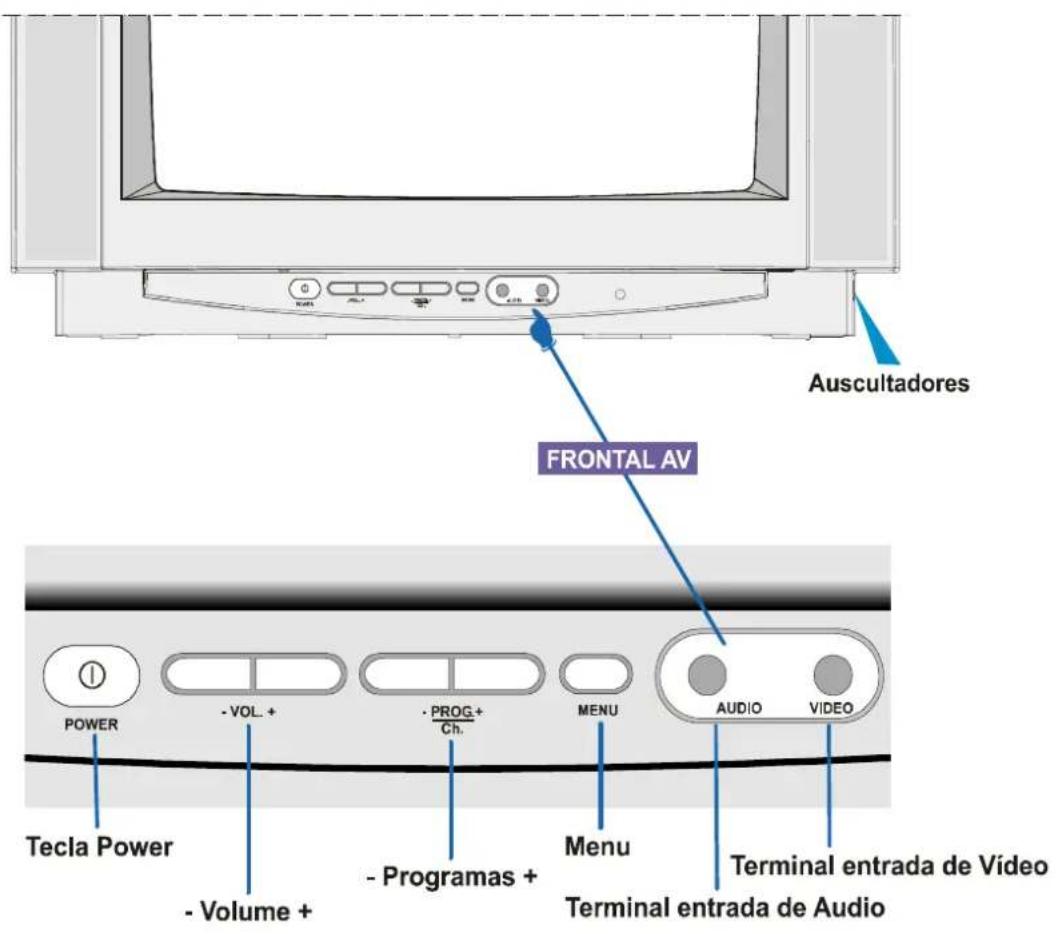

Teclas do Painel de Controlo

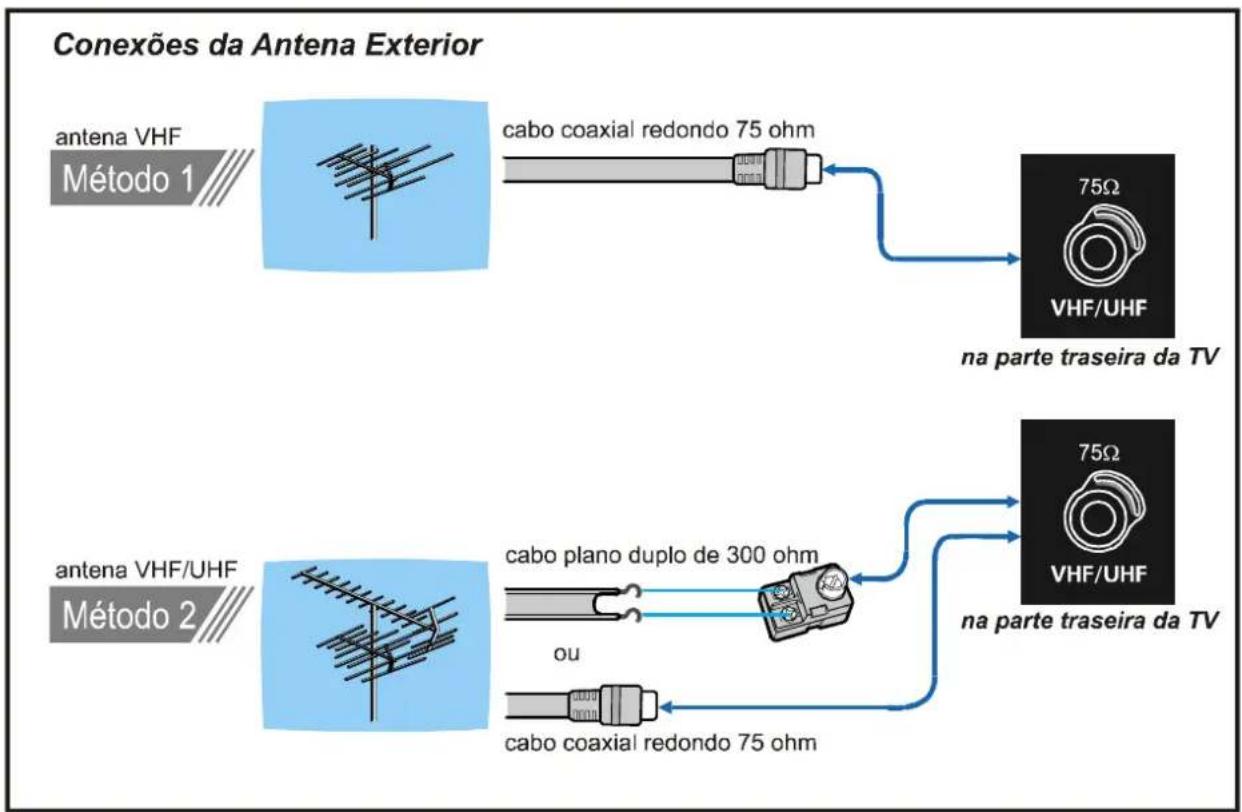

Conexões da Antena

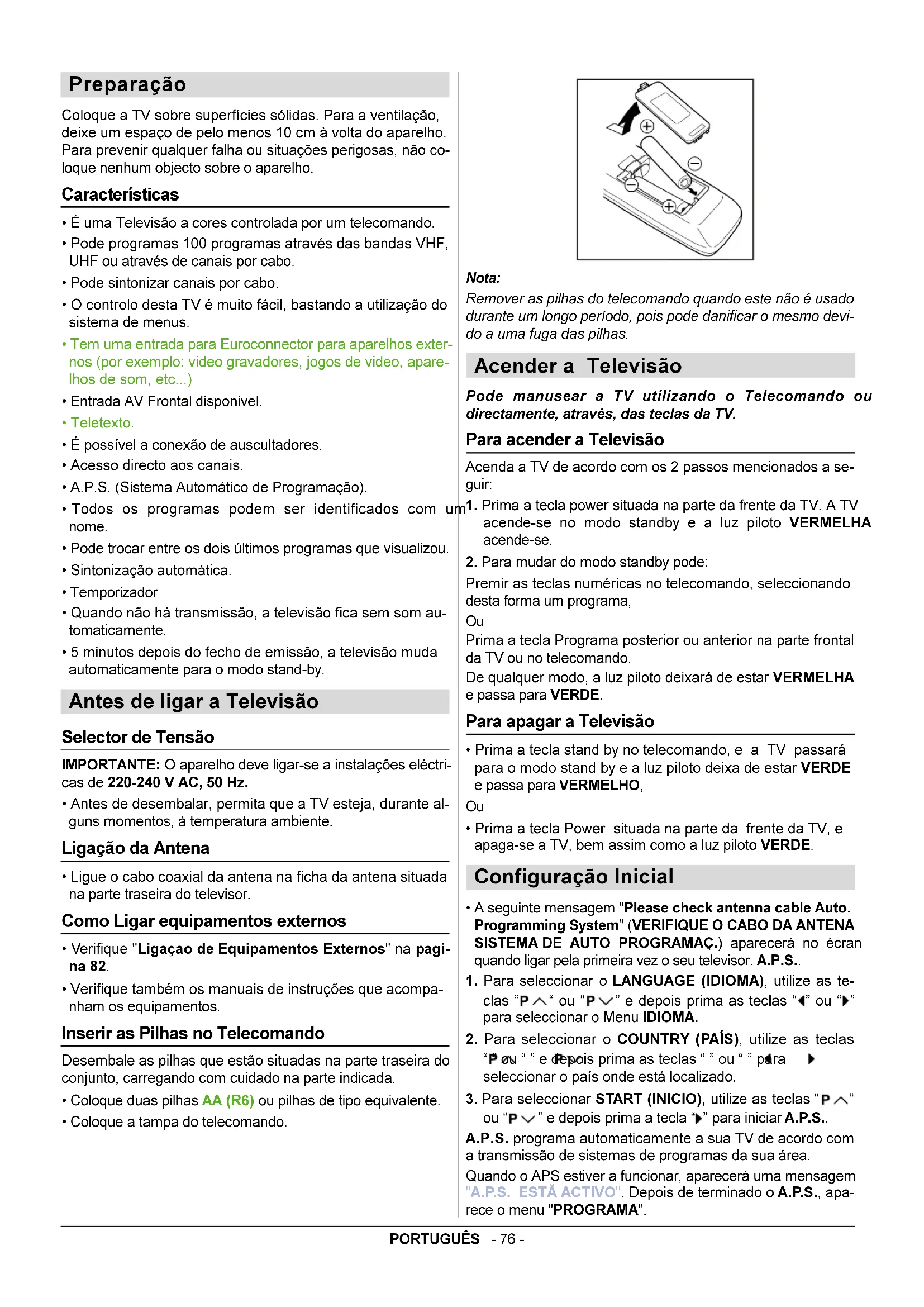

Preparação

Coloque a TV sobre superfícies sólidas. Para a ventilação, deixe um espaço de pelo menos 10 cm à volta do aparelho. Para prevenir qualquer falha ou situações perigosas, não coloque nenhum objecto sobre o aparelho.

Características

• É uma Televisão a cores controlada por um telecomando.
• Pode programar 100 programas através das bandas VHF, UHF ou através de canais por cabo.
• Pode sintonizar canais por cabo.
• O controlo desta TV é muito fácil, bastando a utilização do sistema de menus.
• Tem uma entrada para Euroconnector para aparelhos externos (por exemplo: video gravadores, jogos de video, aparelhos de som, etc...)
• Entrada AV Frontal disponível.
• Teletexto.
• É possível a conexão de auscultadores.
• Acesso direto aos canais. • A.P.S. (Sistema Automático de Programação).
• Todos os programas podem ser identificados com um nome.
• Pode trocar entre os dois últimos programas que visualizou.
• Sintonização automática.
• Temporizador.
• Quando não há transmissão, a televisão fica sem som automaticamente.
• 5 minutos depois do fecho de emissão, a televisão muda automaticamente para o modo stand-by.

Antes de ligar a Televisão.

Selector de Tensão.

IMPORTANTE: O aparelho deve ligar-se a instalações eléctricas de 220-240 V AC, 50 Hz.

- Antes de desembalar, permita que a TV esteja, durante alguns momentos, à temperatura ambiente.

Ligação da Antena.

- Ligue o cabo coaxial da antena na ficha da antena situada na parte traseira do televisor.

Como Ligar equipamentos externos

• Verifique "Ligação de Equipamentos Externos" na página 82.
• Verifique também os manuais de instruções que acompanham os equipamentos.

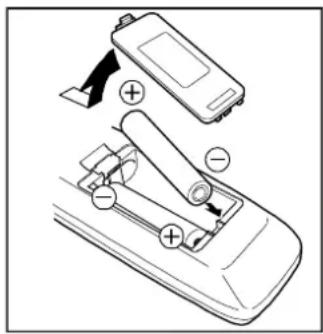

Inserir as Pilhas no Telecomando

Desembale as pilhas que estão situadas na parte traseira do conjunto, carregando com cuidado na parte indicada.

• Coloque duas pilhas AA (R6) ou pilhas de tipo equivalente.
• Coloque a tampa do telecomando.

Remova as pilhas do telecomando quando este não é usado durante um longo período, pois pode danificar o mesmo devido a uma fuga das pilhas.

Acender a Televisão

Pode manusear a TV utilizando o Telecomando ou diretamente, através das teclas da TV.

Para acender a Televisão

Acenda a TV de acordo com os 2 passos mencionados a seguir:

1. Prima a tecla power situada na parte da frente da TV. A TV acende-se no modo standby e a luz piloto VERMELHA acende-se.
2. Para mudar do modo standby pode:

Premir as teclas numéricas no telecomando, selecionando desta forma um programa,

Ou

Prima a tecla Programa posterior ou anterior na parte frontal da TV ou no telecomando.

De qualquer modo, a luz piloto deixará de estar VERMELHA e passa para VERDE.

Para apagar a Televisão

• Prima a tecla stand by no telecomando, e a TV passará para o modo stand by e a luz piloto deixa de estar VERDE e passa para VERMELHO, Ou
• Prima a tecla Power situada na parte da frente da TV, e apaga-se a TV, bem assim como a luz piloto VERDE.

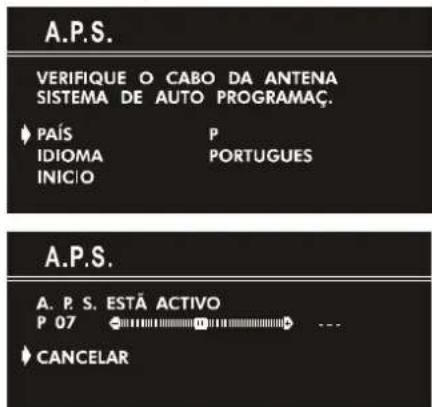

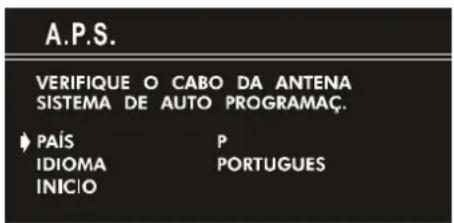

Configuração Inicial

- A seguinte mensagem "Please check antenna cable Auto. Programming System" (VERIFIQUE O CABO DA ANTENA SISTEMA DE AUTO PROGRAMAÇ.) aparecerá no écran quando ligar pela primeira vez o seu televisor. A.P.S..

1. Para selecionar o LANGUAGE (IDIOMA), utilize as teclas "P ∧" ou "P ∨" e depois prima as teclas "◀" ou "▶" para selecionar o Menu IDIOMA.
2. Para selecionar o COUNTRY (PAÍS), utilize as teclas "P ∧" ou "P ∨" e depois prima as teclas "◀" ou "▶" para selecionar o país onde está localizado.
3. Para selecionar START (INICIO), utilize as teclas "P ∧" ou "P ∨" e depois prima a tecla "▶" para iniciar A.P.S..

A.P.S. programa automaticamente a sua TV de acordo com a transmissão de sistemas de programas da sua área.

Quando o APS estiver a funcionar, aparecerá uma mensagem "A.P.S. ESTÁ ACTIVO". Depois de terminado o A.P.S., aparece o menu "PROGRAMA".

Para cancelar o A.P.S., utilize a tecla "▶".

Pode apagar um canal, inserir um canal ou reiniciar o APS com "PROGRAMA". Para mais detalhes, veja o menu Programação na página 79.

1. Prima a tecla STANDARD para terminar a Configuração Inicial.

Depois de terminar a configuração inicial, pode alterar manualmente o número do programa, bem como o nome do programa. Para mais detalhes, verifique o Menu de "INSTALAÇÃO" na página 79.

Se a mensagem "VERIFIQUE O CABO DA ANTENA SISTEMA DE AUTO PROGRAMAÇ." não lhe aparecer, siga as indicações de "Menu de Programa", na página 79, para seleccionar um menu de linguagem e o país onde se encontra actualmente, e para usar o A.P.S.

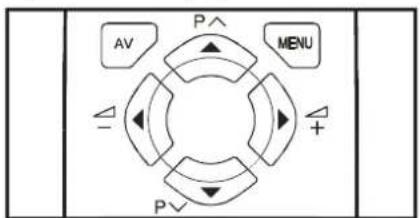

Funcionando com as teclas da TV

Pode configurar o som e a seleção de programas utilizando as teclas situadas no painel frontal da TV.

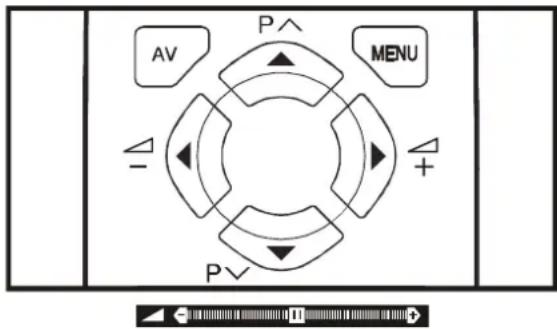

Configuração do Volume

- Prima a tecla "- VOL." para diminuir o volume e para aumentar o volume prima a tecla "VOL. +", aparecerá uma escala de volume no ecrã.

Seleção de Programas

Introduzir o Menu Principal

- Prima a tecla "MENU" para introduzir o Menu Principal. No menu principal, seleccione o sub menu, utilizando as teclas "PROG. +" ou "- PROG." e introduza o sub menu utilizando as teclas "VOL. +" ou "- VOL.". Para aprender a utilizar os menus, leia o "Sistema de Menu" na página 77.

Funcionando com o Telecomando

Este Telecomando foi desenhado para poder controlar todas as funções da sua TV. A seguir, descrevemos as funções que pode aceder utilizando o telecomando.

Configuração do Volume

Prima a tecla “+” para aumentar o volume.

Prima a tecla “-” para diminuir o volume.

Seleção de Programas

(Programa posterior ou anterior)

Seleção de Programas (Acesso direto)

Prima as teclas numéricas para selecionar programas entre 0 e 9. A TV mudará para o programa selecionado depois de algum tempo. Se pretende mudar o programa mais rápido, prima e aguarde premindo a tecla até aparecer o programa pretendido.

Quando prime o primeiro dígito, o segundo dígito aparecerá com o símbolo "-" durante 3 segundos. Para selecionar programas entre 10 e 99, prima os dígitos correspondentes depois de aparecer o símbolo "-" (p. ex., para selecionar o programa 27, prima primeiro o 2 e depois o 7 quando aparecer "2-").

Sistema de Menu

A sua TV foi concebida com um sistema de menu para facilitar a utilização dos sistemas multifunções. Aceda ao "MENU" (menu principal) e introduza um dos 4 menus (IMAGEM, CARACTERÍSTICAS, INSTALAÇÃO e PROGRAMA).

1. Prima a tecla "MENU" para aceder ao "MENU" (menu principal). Os títulos do menu aparecem no menu principal.
2. Prima as teclas "P ∧" ou "P ∨" para aceder ao título do menu, depois prima as teclas " " ou " " para aceder ao menu pretendido.
3. Para sair de um menu, prima a tecla "STANDARD".
4. Para aceder a um menu anterior, prima a tecla "MENU".

Menu da Imagem

Para alterar as Configurações da imagem

- Prima a tecla "MENU" para aceder ao menu principal. Aqui, selecione IMAGEM utilizando as teclas "P^" ou "P∨" e para aceder ao menu da imagem, prima as teclas "◀" ou "▶".

- Para aceder diretamente ao Menu da Imagem, prima a tecla verde.

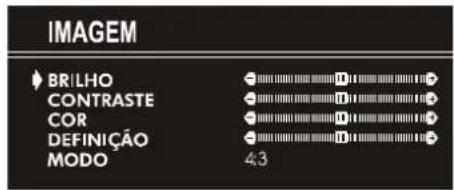

Configuração do Brilho:

• Quando acede ao Menu da Imagem, a primeira opção é a do BRILHO.
• Prima a Tecla "▶" para aumentar o BRILHO.
• Prima a Tecla "◀" para diminuir o BRILHO.

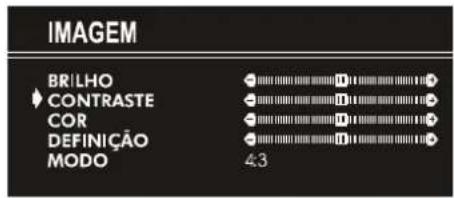

Configuração do Contraste:

• Utilize a tecla "P^" ou "P∨" para selecionar CONTRASTE.
• Prima a tecla "▶" para aumentar o nível de CONTRASTE.
• Prima a tecla "◀" para diminuir o nível de CONTRASTE.

Configuração da Cor:

• Utilize a tecla "P^" ou "P∨" para selecionar COR.
• Prima a tecla "▶" para aumentar o nível da COR.
• Prima a tecla "◀" para diminuir o nível da COR.

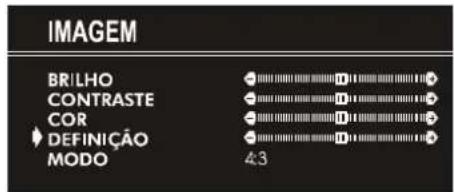

Configuração da Definição:

• Utilize a tecla "Rur" para seleccionar DEFINIÇÃO.
• Prima a tecla "►" para aumentar o nível.
• Prima a tecla "◀" para diminuir o nível.

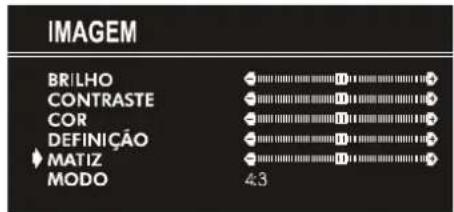

Configuração do Matiz (só para o modo AV):

• Utilize a tecla "P" ou " " para seleccionar MATIZ.
• Prima a tecla "►" para aumentar o nível de MATIZ.
• Prima a tecla "◀" para diminuir o nível de MATIZ.

O ajuste de MATIZ apenas estará disponível quando o NTSC 3.58/4.43 estiver aplicado em modo AV. Não aparecerá quando outro sistema de cores estiver a ser utilizado.

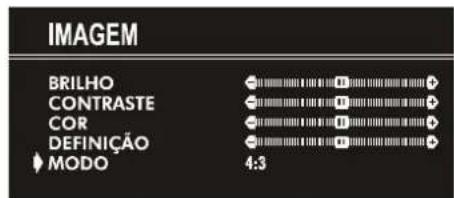

Menu do Modo:

Utiliza-se este menu para alterar o tamanho da imagem de acordo com a transmissão obtida.

• Se a função AUTO for seleccionada, o tamanho da imagem modificar-se-á de acordo com a transmissão.
• Seleccionando o modo 4:3, altera o ratio da imagem para 4:3.
• Seleccionando o modo 16:9, altera o ratio da imagem para 16:9.

Cada programa tem um modo de imagem configurado. Quando guarda um modo de imagem para um programa, os modos de imagem dos outros programas não ficam afectados.

Menu das Características

• Prima a tecla "MENU" para aceder ao menu principal. Aqui, selecione CARACTERÍSTICAS utilizando as teclas "P ∧" ou "P ∨" e para aceder ao menu das características, prima as teclas "◀" ou "▶" ou
• Para aceder diretamente ao Menu das Características, prima a tecla Amarela.

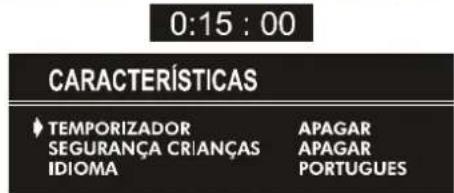

Temporizador:

- Quando acede ao Menu das características, a opção do "TEMPORIZADOR" aparece primeiro. Utilize a tecla "◀" ou "▶" para alterar os valores do temporizador entre APAGAR, 0:15:00, 0:30:00, 0:45:00, 1:00:00, 1:15:00, 1:30:00, 1:45:00 ou 2:00:00 minutos. Depois de ter selecionado o tempo e deste ter passado, a TV passa ao modo standby.

Aparece no canto superior direito do seu monitor. Se o "TEMPORIZADOR" é ativado, este aparecerá juntamente com o canal de TV e desaparecerá ao final de 3 segundos.

Durante o último minuto da contagem decrescente, o tempo será exibido no canto superior direito do seu ecrã. Quando este chega a zero, a televisão coloca-se em "stand-by".

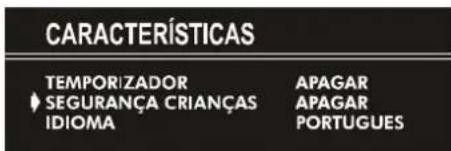

Bloqueio para Crianças:

Pode utilizar esta característica para impossibilitar o acesso das crianças à TV.

- O bloqueio para crianças deve estar ativado ou desativado. Quando está desativado, não interfere com as operações da TV. Quando está ativado, só pode controlar a TV através do telecomando. Neste caso, as funções do painel frontal não funcionam.

No menu das Características, prima as teclas "∧" ou "∨" para selecionar SEGURANÇA CRIANÇAS. Utilizando as teclas "◀" ou "▶" ativa ou desativa esta função.

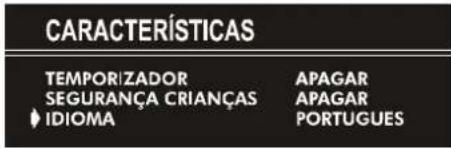

Idioma:

O menu de linguagem pode ser selecionado pressionando o botão "◀" ou "▶" no item de "IDIOMA".

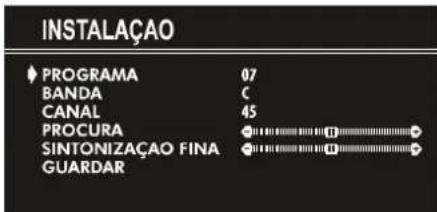

Menu de Instalação

- Prima a tecla "MENU" para aceder ao Menu principal. No menu principal, selecione Instalação e para aceder ao Menu de Instalação, utilize as teclas "∧" ou "∨" e para aceder ao Menu Instalação, prima as teclas "◀" ou "▶".

- Para aceder ao Menu Instalação, prima diretamente a Tecla AZUL.

Para programar um canal manualmente:

1) PROGRAMA é o primeiro item selecionado, depois de entrar no menu de "INSTALAÇÃO". Prima as teclas “◀” ou “▶” para selecionar o programa onde pretende guardar a estação sintonizada (também pode digitar o número do programa, utilizando as teclas numéricas).

2) Prima as teclas "P ∧" ou "P ∨" para selecionar a BANDA. Utilizando as teclas "◀" ou "▶", selecione a banda para efetuar a procura dos canais.

3) Com as teclas "P ∧" ou "P ∨", selecione PROCURA. A procura pode ser efetuada para a frente, com a tecla "◀" ou "▶", ou para trás com a tecla "▶".

- Se a estação sintonizada não é a que pretende, pode continuar a procurar utilizando as teclas “◀” ou “▶” novamente.

- Quando sintonizar a estação desejada, selecione Guardar, utilizando as teclas “▶” e guarde com o número de programa premindo as teclas “◀”.

Para deter a procura antes de encontrar um canal, prima a tecla “◀” ou “▶”.

- Se conhece a banda da emissão e o número do canal da estação que pretende sintonizar, não necessita de efetuar procura; selecione Tipo de Canal, que está no menu de Sintonização, utilizando as teclas "P ∧" ou "P ∨".

Selecione a banda da estação, premindo as teclas “◀” ou “▶”. Depois selecione o CANAL, premindo as teclas "P ∧" ou "P ∨". Prima as teclas “◀” ou “▶” para encontrar o número do canal, ou digite diretamente o número da estação.

1. Se quer dar um nome ao novo programa, siga as instruções descritas em "Para mudar o nome de um programa" que encontrará na página 80.

5) Se a qualidade da imagem e do som é deficiente, pode melhorar a qualidade através da sintonização fina. Para realizar tal operação: No menu de sintonização, prima as teclas "P ∧" ou "P ∨" para selecionar SINTONIZAÇÃO FINA. Pode sintonizar avançando, com a tecla "▶", e retrocedendo com a tecla "◀".

6) Quando obtém uma melhor transmissão, deve guardar. Para o efeito, selecione GUARDAR utilizando as teclas "◀" ou "▶".

Se pretende modificar a configuração da programação atual (por exemplo, alterar o ajuste perfeito):

1. Selecione o número do programa que pretende modificar.
2. Mostrar o menu de INSTALAÇÃO.
3. Siga as instruções de "Para programar um canal manualmente:", na página 79, e mude as definições do número atualmente atribuído.

Se quiser dar um nome ao novo programa, siga as instruções descritas em "Para mudar o nome de um programa", que encontrará na página 80.

Nota:

Não utilize o item Programa do Menu de INSTALAÇÃO para selecionar o número do programa. Se selecionar o número do programa com este item e guardar as configurações, as configurações do programa selecionado são canceladas.

Menu de Programa

Utiliza-se o Menu de Programação para visualizar os nomes e números dos programas. Pode utilizar este menu para apagar um canal, para introduzir um canal, para denominar um canal e para guardar automaticamente os programas.

Selecione o PROGRAMA pressionando o botão "P ∧" ou "P ∨" e abra-o premindo o botão "◀" ou "▶". Quando entra no menu de um programa, todos os nomes e números desse programa aparecerão no ecrã. O número e o nome do programa selecionado serão mostrados com a cor ciano. Todos os outros números dos restantes canais aparecerão a branco. Pode mover o número em ciano utilizando os botões "P ∧" ou "P ∨", "◀" ou "▶". Também é possível usar os dígitos para selecionar os números do programa. À medida que passa por cima dos outros números de programa nesta direção, para alcançar o programa que deseja, os canais correspondentes aos números do programa serão sintonizados e os números aparecerão em cor ciano.

Para mudar o nome de um programa:

• Coloque-se no canal que quer renomear ou utilize os dígitos de modo a que o programa que deseja fique com cor ciano.
• Prima o botão VERMELHO. Use os botões "◀" ou "▶" para selecionar a posição e prima o botão "PON" para selecionar uma letra.

Agora pressione o botão VERMELHO de novo para guardar ou o AZUL para cancelar o NOME.

• Coloque-se no canal que quer apagar ou utilize os dígitos de modo a que o programa que deseja fique com cor ciano.
• Prima o botão AMARELO. Agora, o canal correspondente será apagado e todos os outros canais abaixo deste número subirão um número.

Agora pressione o botão AMARELO de novo para apagar ou o AZUL para cancelar APAGAR.

Para inserir um programa num número:

• Coloque-se no canal que quer introduzir ou utilize os dígitos de modo a que o programa que deseja fique com cor ciano.
• Prima o botão VERDE. Agora, use os botões "P^" ou "P∨", "◀" ou "▶" para mover-se para o canal desejado.

Agora pressione o botão VERDE de novo para apagar ou o AZUL para cancelar INSERIR.

A.P.S.

Se introduzir este menu pode programar automaticamente os canais recebidos na sua TV, utilizando o A.P.S. (Sistema de Programação Automática).

1. Depois de aceder ao menu "PROGRAMA", prima a tecla azul para aceder ao menu A.P.S..
2. Para seleccionar o "IDIOMA", utilize as teclas "P^" ou "P" depois prima as teclas " " ou " " para seleccionar o Menu "IDIOMA".
3. Para seleccionar o "PAÍS", utilize as teclas "P^" ou "P√" depois prima as teclas " " ou " " para seleccionar o país onde está localizado.
4. Se quer começar a programar, seleccione "INICIO" com o botão "P ∧" ou "P ∨", depois prima o botão "▶". Aparecerá a mensagem "A.P.S. ESTÁ ACTIVO" e A.P.S. automaticamente programa os canais recebidos nos números do seu televisor. Depois do A.P.S. parar, o menu de "PROGRAMA" aparece de novo.

Para cancelar A.P.S. pressione o botão "▶"

Outras Características

Mute

Para cortar o som da TV, prima a tecla “O som desaparecerá. Para cancelar o mute, prima a tecla “ou a tecla “” or “” O nível de som será o que tinha antes do mute, se premir a tecla “novamente.

Informação no Ecrã

Premindo esta tecla "i parecerá a seguinte informação no ecrã:

• O numero e o nome do programa do canal seleccionado, bem assim como o estado do som.
• Premindo a tecla novamente aparecerá o tempo actual.
• Premindo a tecla novamente desaparecerá a informação anterior.

Para mostrar a Hora

• Enquanto estiver a ver um programa de TV com transmissão Teletexto, pressione o botão "i" duas vezes. As horas actuais, capturadas do Teletexto, aparecerão no ecrã.
• Se o programa que está a ver não tem Teletexto, quando carregar nesta tecla, em vez da hora, aparece um rectângulo.
• Para retirar a informação das horas, carregue novamente na tecla "i

Quando a informação sobre a hora está no ecrã, entrando em qualquer outro menu fará com que esta informação desapareça.

Standard

Pode reconfigurar as configurações do menu Imagem (exceto a configuração do modo de imagem) para as configurações de fábrica.

- Prima a tecla "STANDARD" quando não tiver nenhum menu selecionado.

Prima o botão Controlo de VCR para controlar o seu VCR.

NOTA:

• Se o seu aparelho VCR não é da marca JVC, não pode utilizar estas teclas.
• Nalguns casos em que os aparelhos são JVC, algumas teclas não funcionam, pois depende das características dos aparelhos.
• Pode utilizar os botões ∧ / ∨ para escolher um canal que esteja a ser recebido pelo VCR.

Teletexto

O Teletexto é um serviço informativo que mostra textos no ecrã da TV. Utilizando o Teletexto, pode visualizar uma página de informação sobre um assunto que esteja disponível no índice (índice).

Enquanto estiver a ver o Teletexto, não aparecerá nenhuma imagem dos programas.

Não terá disponível as opções Contraste, brilho ou cor, tendo no entanto disponível o controlo de volume no modo de texto.

• Sintonize uma emissora de TV que transmita o Teletexto.
• Pressione a tecla TEXT "Normalmente, aparecerá o índice no ecrã • Active a tecla "para o modo Texto.

Para selecionar uma página do Teletexto

• Prima as teclas numéricas para aceder à página pretendida. O número da página do Teletexto escolhida aparece na esquina superior esquerda do ecrã. O contador das páginas aparece até que a página selecionada apareça, mostrando a informação no ecrã.
• Pressione "P" para avançar página a página.
• Pressione "P" para voltar à página anterior.

Para selecionar a página índice:

- Selecione "☑ opção índice" para ir diretamente à página índice.

Procurar uma página enquanto vê a TV:

- Enquanto o Modo Teletexto está ativado, prima a tecla "☒" e mudará o modo para TV. Premindo novamente a tecla "☑", muda o modo de TV para a última página de Teletexto. No modo TV, introduza um número de uma página utilizando as teclas numéricas. Enquanto procura, permanecem os dígitos introduzidos. Quando localizar a página pretendida, aparecerá a indicação da página. Agora, já pode aceder ao modo de Teletexto premindo a tecla "☒".

Para selecionar texto com tamanho duplo:

• Selecione "☑" para ver a metade superior da informação com tamanho duplo. Pressione as teclas esquerda/direita para se mover pelo texto.
• Selecione "♣" para ver a metade inferior da informação.
• Selecione "÷" de novo para voltar ao tamanho normal.

Para mostrar informação "oculta":

• Selecione "?" uma vez para mostrar a informação sobre perguntas em jogos ou divertimentos.
• Selecione de novo "?" para revelar as respostas.

Para parar uma mudança automática de página:

Pode existir mais informação numa página do Teletexto, e esta pode atualizar-se automaticamente depois de um período de tempo.

• Pressione “para parar a mudança automática de página.
• Pressione "para ver a página seguinte do texto atual.

As páginas do subcódigo são subseções de páginas extensas de Teletexto, e só podem ser vistas seção por seção.

• Selecione a página requerida do Teletexto.
• Selecione "
• Selecione o número da página desejada do subcódigo, pressionando 4 dígitos. (p. ex. 0001)
• Se a página selecionada não aparecer num curto período de tempo, pressione “☒O programa da TV aparecerá no ecrã.
• Quando encontrar a página, aparece na parte superior esquerda do ecrã o número da página do Teletexto.
• Selecione "Xpara mostrar a página do Teletexto.

Para sair do Teletexto.

- Carregue no botão “O ecrã passará ao modo TV.

Ligação de Equipamentos Externos

Antes de qualquer ligação:

• Apague todos os aparelhos incluindo a TV. • Leia os manuais que acompanham o equipamento.

Pressionando o botão "AV" no comando selecionará um dos seguintes modos de AV: (AV-1, AV-1 S e F-AV).

• Para voltar ao modo TV, prima repetidamente no botão AV ou nos botões "P ∧ " ou "P ∨". AV-1 (SCART 1) terminal: Euroconnector (21-pin, SCART)
• Entrada de Vídeo, entrada de Áudio e entrada RGB disponíveis.
• Saída de emissão de TV (Vídeo e Áudio) disponíveis. AV-1 S (SCART 1) terminal: Euroconnector (21-pin, SCART)
• Entrada de Vídeo, entrada S-VIDEO (Y/C) e entrada de Áudio estão disponíveis.
• Saída de Vídeo e Áudio disponíveis. F-AV (FRONTAL AV) terminal: Conectores RCA X 2
• Entrada de Vídeo e Áudio disponíveis.

Através do Euroconector

A sua TV tem duas tomadas Euroconector (ambas são opcionais). Se quiser ligar periféricos (ex. Vídeo, Descodificador, etc) que tenham euroconectores à sua TV, utilize as entradas AV-1 (SCART 1) e AV-1 S (SCART 1).

Modo AV-1 S

Se o equipamento que pretende ligar à sua TV suporta a saída S-Vídeo (Y/C) desde o Euroconector, pode desta forma obter uma melhor qualidade da imagem se seleccionar modo AV-1 S e ligar o equipamento ao terminal AV-1 S (SCART 1) da sua TV. Leia o manual de instruções do aparelho e verifique se o aparelho possui tal característica.

Se tem um aparelho (por ex. Uma camcorder) que possui conectores RCA, ligue-os ao F-AV (Frontal AV) com os cabos de vídeo e de áudio.

Através da Tomada ANT

Se o aparelho não tem um Euroconector ou conectores RCA, ligue-o à TV com um cabo coaxial. Para mais detalhes, leia o manual que acompanha o aparelho.

- Para guardar o Teste de Sinal que vem com o equipamento, veja “Menu de Instalação” na página 79 e guarde-o no programa número 0. Pode ver as imagens desde o aparelho, utilizando para o efeito o número do programa onde guardou o sinal de teste.

TV e Vídeo Gravador

• Ligue os cabos coaxiais

Pode obter uma melhor qualidade da imagem ligando um cabo ao AV-1 e AV-1 S.

Reprodução NTSC

Ligar um gravador de vídeo NTSC a um terminal. Depois prima a tecla "AV" para selecionar o modo AV correspondente. O sistema NTSC 3.58/4.43 pode ser visto deste modo automaticamente.

Ligar Auscultadores

Utilize a entrada de auriculares da sua televisão para ligar Auscultadores.

Sugestões

Cuidado com o Sistema

Limpe o ecrã com um pano macio humedecido. Não utilize produtos abrasivos para não danificar a proteção do aparelho.

Imagem com pouca qualidade

Selecionou o sistema de TV correto? Está o aparelho situado muito próximo dos altifalantes?

Montanhas e edifícios elevados podem provocar imagens duplas ou imagens fantasmas. Às vezes, pode melhorar a qualidade da imagem, alterando a direção da antena.

A imagem ou o Teletexto estão irreconhecíveis? Verifique que colocou a frequência correta

A qualidade da imagem pode piorar quando dois periféricos estão conectados à TV ao mesmo tempo. Neste caso, desligue um dos periféricos.

Falta de Imagem

A TV está ligada à antena corretamente? O cabo coaxial não está danificado? Se tiver dúvidas, deve consultar o serviço técnico.

Não ter imagem significa que a sua TV não está a receber nenhuma transmissão. Pressionou as teclas corretas do telecomando? Tente novamente.

Telecomando

A sua TV não responde à ação do telecomando. Pressione a tecla STANDARD do telecomando novamente.

Talvez as pilhas já estejam gastas. Se for assim, pode utilizar as teclas situadas na parte frontal da TV.

Selecionou o menu errado? Pressione a tecla STANDARD para voltar ao modo TV ou pressione a tecla MENU para voltar ao menu anterior.

Não há solução

Desligue a TV e volte a ligar. Se não funcionar, deve contactar o serviço de Assistência Técnica; nunca deve tentar reparar sozinho.

Dados Técnicos

SISTEMA DE IMAGEM PAL B/G

GAMA DE CANAIS ...... VHF (BAND I/III)

UHF (BAND U)

HYPERBAND

TV-CABO (S01-S41 / S75-S79)

NÚMERO DE CANAIS PRÉ-SINTONIZADOS ..... 100

INDICADOR DO CANAL ...... NO ÉCRAN

ENTRADA ANTENA RF 75 Ohm (Não balanceado)

VOLTAGEM 220-240V AC, 50 Hz.

SAÍDA ÁUDIO .... Mono

TUBO IMAGEM 21"

POTÊNCIA SAÍDA ÁUDIO

(W_RMS.)(% 1THD) 5,5

CONSUMO POTÊNCIA (W) (máx.) 85

DIMENSÕES (mm) AV21BJ8ENS

A 490

L 596

A 446

PESO (Kg.) 20
