KÄYTTÖOHJE LC46950 SIEMENS

Laitteen kuvaus Toimintatavat

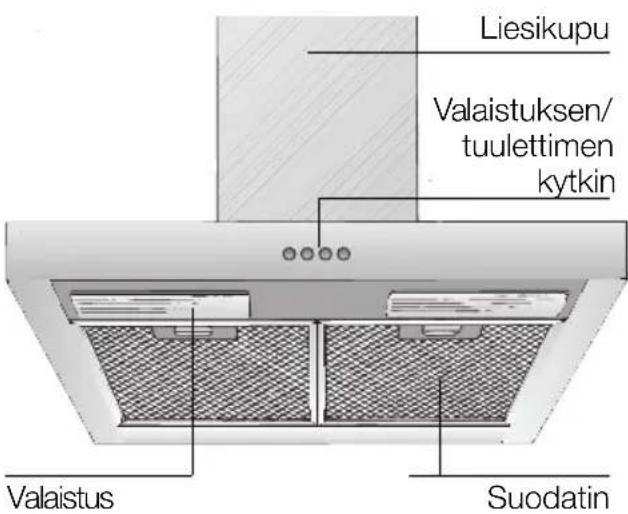

Liesikupu Valaistuksen/ tuulettimen kytkin Valaistus Suodatin

Toimintatavat

Hormiliitäntäinen:

□ Liesituuletin imee keittiöhöyryn ja johtaa sen rasvasuodattimen läpi ulkoilmaan.

□ Rasvasuodatin kerää keittiöhöyryn kiinteät aineet.

□ Keittiö pysyy puhtaana rasvasta ja hajusta.

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin), on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten.

Vaaraton toiminta on mahdollista, jos tulisi-jan sijoitushuoneessa alipaine ei ole korke-ampi kuin 4 Pa (0,04 mbar).

Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmanvirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran.

Tuloilma-/poistoilmahormi ei yksistään takaa raja-arvojen pysymistä annetuissa rajoissa.

Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä.

Jos liesituuletinta käytetään aktiivihilisuo-dattimen kanssa, jolloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta.

Huoneilmaan palauttava:

Tässä toimintatavassa on asennettava aktiivihiilisuodatin (katso: Suodatin ja huolto).

⚠ Täydellisen asennussarjan ja vara-suodattimia saat kodinkoneliikkeistä. Lisävarusteiden numerot löydät tämän käyttöohjeen lopusta.

□ Tuuletin imee keittiöhöyryn ja johtaa sen rasva- ja aktiivihilisuodattimen puhdistamana takaisin keittiöön.

□ Rasvasuodatin kerää keittiöhöyryn kiinteät aineet.

□ Aktiivihiilisuodatin sitoo hajuaineet ja kosteuden.

⚠️ Jos aktiivihilisuodatin jätetään asentamatta, tuuletin ei pysty sitomaan keittiöhöyryistä hajuaineita eikä kosteutta.

Ennen ensimmäistä käyttöä

Tärkeitä ohjeita:

Tämä käyttöohje on tarkoitettu eri mallille. Tästä johtuen on mahdollista, että kaikki tässä kuvatut ominaisuudet ja varusteet eivät koske hankkimaasi laitetta.
Tämä liesituuletin vastaa sähkölaitteita koskevia turvallisuusohjeita.

Korjauksia saa suorittaa vain alan ammattimies.

Ammattitaidottomasti tehdyt korjaukset voivat aiheuttaa laitteen käyttäjälle suuria vaaroja.

⚠️ Jos laite on vaurioitunut, sitä ei saa ottaa käyttöön.

⚠ Liitännän ja käyttöönoton saa suorittaa vain alan ammattimies.

⚠️ Jos liesituulettimen liitäntäjohto vioittuu, sen saa vaihtaa vain valmistaja tai valtuutettu huoltoliike tai huoltomies vahinkojen välttämiseksi.

⚠ Toimita pakkausmateriaali lajiteltuna asianmukaiseen keräyspisteeseen (katso Asennusohje).

⚠ Tämä liesituuletin on tarkoitettu vain kotitalouskäyttöön.

⚠️ Käytä liesituuletinta vain yhdessä paikoilleen asennettujen lamppujen kanssa.

⚠ Vaihda rikki menneiden lamppujen tilalle heti uudet jäljellä olevien lamppujen ylikuormittumisen välttämiseksi.

⚠ Liesituuletinta ei saa käyttää ilman rasvasuodatinta.

⚠️ Ylikuumentuneet rasvat tai öljyt syttyvät helposti palamaan. Käytä siksi öljyä tai rasvaa ruoan, esim. ranskan perunoiden, valmistukseen vain valvonnan alaisena.

⚠️ Älä suorita liekitystä liesituulettimen alla. ! Nousevat liekit aiheuttavat palovaaran rasvasuodattimessa.

□ Lue huolellisesti käyttöohjeet, ennen kuin käytät uutta laitetta.
Niissä on tärkeää turvallisuuteen ja käyttöön liittyvää tietoa sekä laitteen hoito-ohjeita.
Säilytä hyvin käyttö- ja asennusohjeet, jotta laitteen mahdollinen uusi omistaja voi tutustua niihin.

⚠ Älä kuumenna keittoalueita/-levyjä ilman keitto- tai paistoastiaa.

⚠ Liesituulettimen käyttö kiinteillä polttoaineilla (hiili, puu tai tms.) toimivien tulisijojen yläpuolella on sallittu vain varauksin (katso asennusohje).

Kaasulla toimivat keittotasot / liedet

⚠️ Paloturvallisuuden ja palovammojen ehkäisemisen vuoksi älä käytä kaikkia kaasulla toimivia keittoalueita samanaikaisesti maksimiteholla pidemmän aikaa (max. 15 minuuttia). Kun liesituuletin on asennettu kaasulla toimivan keittotason yläpuolelle, kytke liesituuletin maksimiteholle, jos käytät samanaikaisesti vähintään kolmea kaasulla toimivaa keittoaluetta.

Häiriöt

Häiriön sattuessa tai jos sinulla on kysyttävää, soita asiakaspalveluun. (Katso asiakaspalvelupisteluettelo). Ilmoita soittaessasi:

E-n:o

FD

Merkitse numerot ylläoleviin ruutuihin. Numerot löydät liesituulettimen sisäosan tyyppikilvestä, kun suodatinritilä on irrotettu.

Liesituulettimen käyttö

Näin keittiöhöyry poistuu

tehokkaimmin:

□ Käynnistä tuuletin

alkaessasi valmistaa ruokaa.

□ Kytke tuuletin toiminnasta vasta

muutaman minuutin jälkeen lopetettuasi ruoanvalmistuksen.

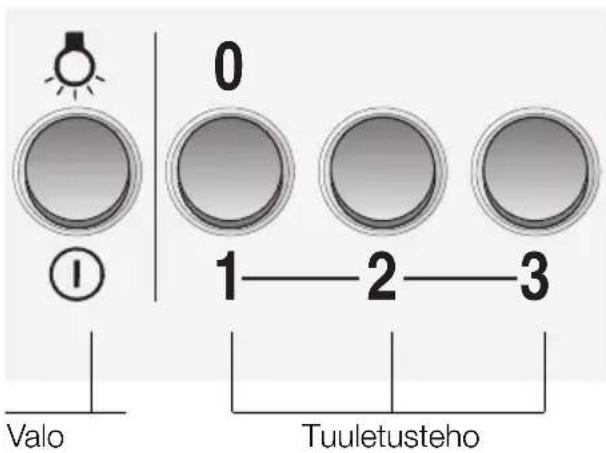

0 1—2—3 Valo Tuuletusteho

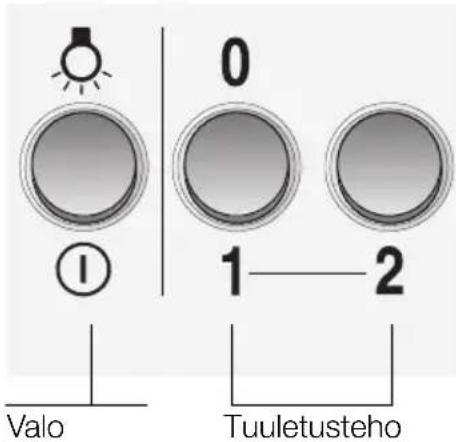

0 1—2 Valo Tuuletusteho

Tuuletustehon valinta:

□ Paina vastaavaa painiketta.

Valaistus:

□ Voit käyttää valaisinta milloin tahansa, myös kun tuuletin ei ole toiminnassa.

Suodattimet ja huolto

Rasvasuodatin:

Keittiöhöyryn rasvaisten osasten keräämiseen käytetään metallisia rasvasuodattimia.

Suodattimet ovat vaikeasti syttyvää metallia.

Huom.!

Syttymisvaara kasvaa, kun rasva kyllästää suodatinta; liesituulettimen toiminta saattaa tällöin heikentyä.

Tärkeää:

Kun vaihdat metallisen rasvasuodattimen ajoissa, vältyt palovaaralta, jonka friteeraamisen tai voimakkaan paistamisen yhteydessä syntyvä kuumuus voi aiheuttaa.

Metallisen rasvasuodattimen puhdistus:

□ Normaalin toiminnan yhteydessä (1 – 2 tuntia päivittäin) on metallinen rasvasuodatin puhdistettava 8 – 10 viikon välein.

□ Voit pestä suodattimen astianpesukoneessa. Suodattimen väri saattaa tällöin hieman muuttua.

Tärkeää:

Voimakkaasti kyllästynyttä metallista rasvasuodatinta ei saa pestä yhdessä astioiden kanssa.

□ Kun puhdistat suodattimen käsin, anna sen ensin liota kuumassa pesuliuoksessa. Puhdista sitten suodatin harjaamalla, huuhtele hyvin ja anna valua kuivaksi.

Suodattimet ja huolto

Metallisen rasvasuodattimen irrotus ja kiinnitys:

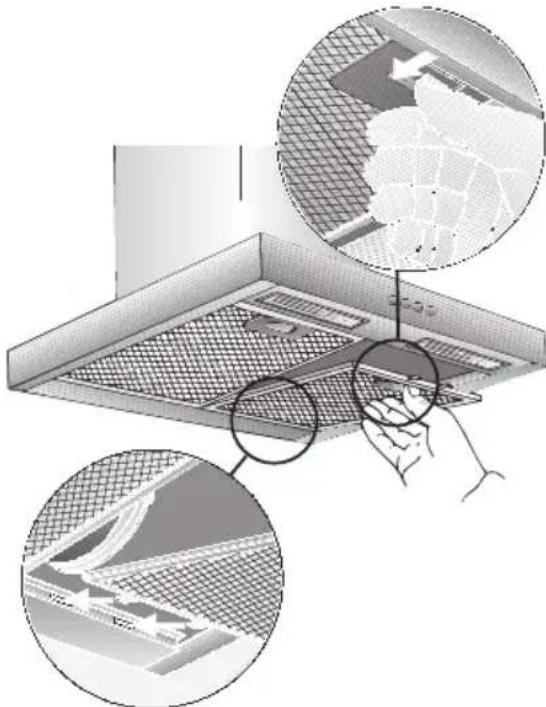

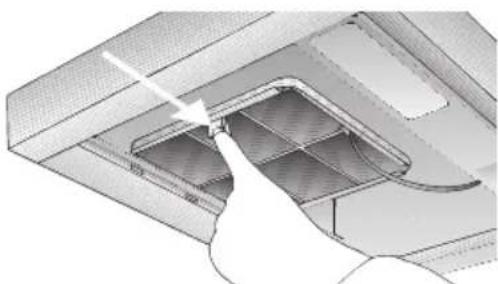

1. Paina rasvasuodattimien lukitsinta nuolen suuntaan ja irrota suodattimet.

1. Puhdista rasvasuodattimet.

2. Kiinnitä puhtaat suodattimet takaisin paikoilleen.

Rasvasuodatin:

Keittiöhöyryn rasvaisten osasten keräämiseen käytetään metallisia rasvasuodattimia.

Huom.!

Syttymisvaara kasvaa, kun rasva kyllästää suodatinta; liesituulettimen toiminta saattaa tällöin heikentyä.

Tärkeää:

Kun vaihdat aktiivihilisuodattimen säännöllisesti, vältyt palovaaralta, jonka friteeraamisen tai voimakkaan paistamisen yhteydessä syntyvä kuumuus saattaa aiheuttaa.

Kiinnitys:

1. Irrota rasvasuodattimet (katso metallisten rasvasuodattimien irrotus ja kiinnitys).

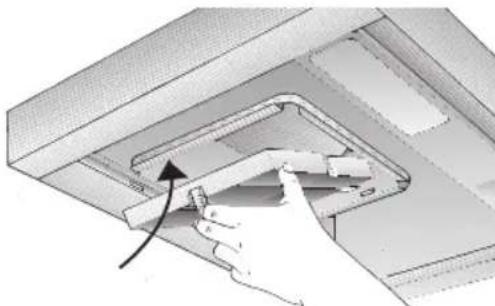

2. Aseta aktiivihilisuodatin paikoilleen.

1. Lukitse kiinnike paikoilleen.

2. Kiinnitä rasvasuodattimet (katso metallisten rasvasuodattimien irrotus ja kiinnitys).

Irrotus:

1. Irrota rasvasuodattimet.

2. Paina kiinnike sisään ja irrota aktiivihilisuodatin alakautta.

1. Kiinnitä rasvasuodattimet.

Aktiivihilisuodattimen vaihto:

□ Normaalikäytössä (1-2 tuntia päivittäin) aktiivihiilisuodattimet tulisi vaihtaa noin kerran vuodessa.

□ Aktiivihilisuodattimia saat alan liikkeistä (katso lisävarusteet).

□ Käytä ainoastaan alkuperäisiä suodattimia.

Ne takaavat parhaan mahdollisen toiminnan.

Käytöstä poistetun aktiivihili-suodattimen hävittäminen:

□ Aktiivihilisuodattimissa ei ole haittaaineita. Ne voi hävittää esim. yhdessä muiden kotitalousjätteiden kanssa.

Puhdistus ja hoito

Irrota liesituuletin sähköverkosta joko vetämällä pistoke pistorasiasta tai katkaisemalla virta sulakkeesta.

□ Puhdista rasvasuodattimien puhdistuk- sen yhteydessä puhdistettavissa olevat rungon osat niihin kertyneestä liasta. Näin ehkäistään syttymisvaara ja toiminta pysyy parhaana mahdollisena.
□ Pese liesituuletin kuumalla pesuaineliuoksella tai miedolla ikkunan-pesuaineella.
□ Älä raaputa kuivaa likaa pois, vaan liota se irti kostealla liinalla.
□ Älä käytä hankaavia puhdistusaineita tai sieniä.
□ Huom.!: Älä puhdista muovipintoja alkoholilla (spriillä), niihin voi jäädä himmeitä läikkiä
Varo! Huolehdi keittiön riittävästä tuuletuksesta, ei avotulta.

⚠️ Puhdista kytkimien painikkeet ainoastaan miedolla pesuaineliuoksella ja pehmeällä, kostealla liinalla. Älä puhdista muovipintoja ruostumattoman teräksen puhdistusaineilla.

Teräspinnat:

□ Käytä mietoa ruostumattoman teräksen puhdistusainetta, joka ei hankaa.
□ Puhdista vain hiontasuunnassa.

⚠ Älä puhdista teräspintoja hankaavilla sienillä äläkä hiekka-, sooda, happo- tai klooripitoisilla pesuaineilla!

Alumiini- ja muovipinnat:

□ Käytä pehmeää ikkuna- tai mikrokuituliinaa, josta ei irtoa nukkaa.
□ Älä käytä kuivia pyyhinliinoja.
□ Käytä mietoa ikkunanpesuainetta
□ Älä käytä syövyttäviä, happo- tai emäspitoisia puhdistusaineita.
□ Älä käytä hankaavia puhdistusmenetelmiä.

Lamppujen vaihto

1. Kytke liesituuletin pois päältä ja irrota sähköverkosta vetämällä verkkopistoke pistorasiasta tai katkaisemalla virta sulakkeesta.
2. Irrota rasvasuodattimet (katso Suodattimet ja huolto).

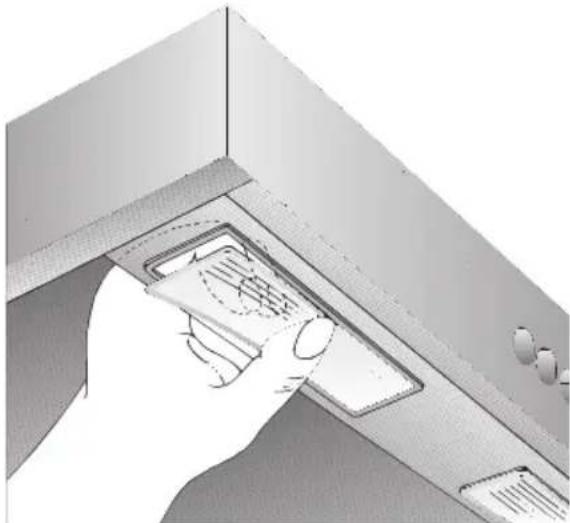

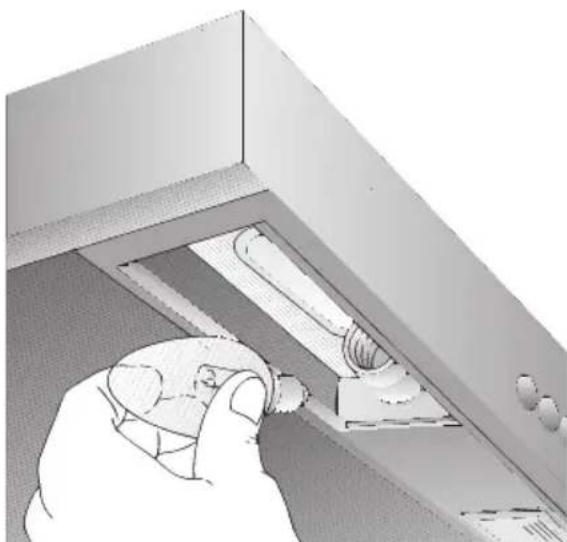

3. Irrota lampun suojus yläkautta pidikelistasta.

1. Vaihda lamppu (tavallinen hehkulamppu max. 40 W, kanta E14).

1. Kiinnitä lampun suojus takaisin paikoilleen.
2. Kiinnitä rasvasuodattimet takaisin paikoilleen.
3. Kytke liesituuletin verkkovirtaan panemalla pistoke pistorasiaan tai kytkemällä virta sulakkeesta.

Tärkeitä ohjeita

⚠️ Käytöstä poistetut laitteet voidaan käyttää hyväksi toimittamalla ne kierrätykseen, jolloin niistä saadaan raaka-aineita uusiokäyttöön.
Tee käytöstä poistettu laite käyttökelvotto- maksi ennen hävittämistä.
⚠ Kuljetussyistä uusi liesituulettimesi on pakattu sitä suojaavaan pakkaukseen. Kaikki pakkauksessa käytetyt materiaalit ovat ympäristöystävällisiä ja ne voidaan kierrättää. Suojele ympäristöä hävittämällä pakkausmateriaali ympäristöystävällisesti. Myyntiliike tai kunnan tai kaupungin jätehuoltoasioista vastaavat henkilöt antavat neuvoja paikallisesta jätehuollosta.
⚠ Liesituuletinta voi käyttää hormiliitäntäisenä ja huoneilmaan palauttavana.
⚠ Asenna liesituuletin aina keittotason keskikohdan yläpuolelle.

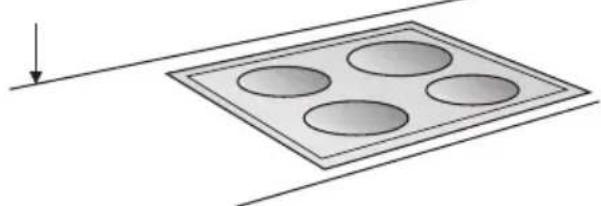

⚠️ Sähkölieden keittotason ja liesituulettimen välisen etäisyyden tulee olla vähintään: 550 mm, kuva 1.
⚠ Liesituulettimen asennus on sallittu esim. kipinöinnistä aiheutuvan palovaaran vuoksi kiinteillä polttoaineilla toimivien liesien yläpuolelle vain, jos liesi on varustettu suljetulla kiinteällä kannella ja jos noudatetaan maakohtaisia määräyksiä. Tämä rajoitus ei koske kaasuliesiä eikä kaasukeittotasoja.
⚠ Mitä pienempi liesituulettimen ja keittotason välinen etäisyys on, sitä suurempi on mahdollisuus, että ylös kohoava vesihöyry muodostaa pisaroita liesituulettimen alaosaan.

Kaasulla toimivia keittotasoja ja liesiä koskevia lisäohjeita:

⚠️ Noudata kaasulla toimivien keittotasojen asennuksessa maakohtaisia lakisääteisiä määräyksiä (esim. Saksassa: Tekniset määräykset kaasuasennuksista TRGI).
⚠️ Noudata voimassaolevia asennus-määräyksiä ja kaasulaitteiden valmistajien asennusohjeita.
⚠ Asenna liesituuletin siten, että ainoa-staan sen toisella puolella on korkea kaappi tai seinä. Vähimmäisetäisyyys 50 mm.
⚠️ Kaasulla toimivat keittoalueet: keittotason pinnan ja liesituulettimen välillä tulee olla tilaa vähintään: 650 mm, kuva 1.

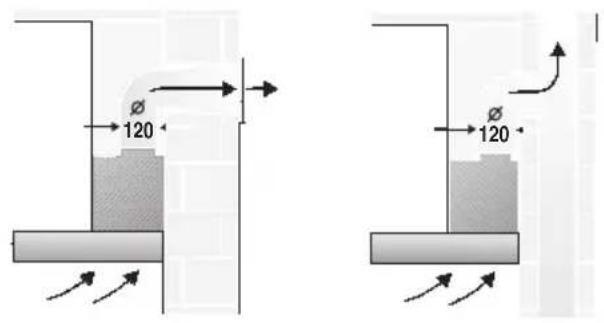

Toiminta hormiliitäntäisenä

120 120

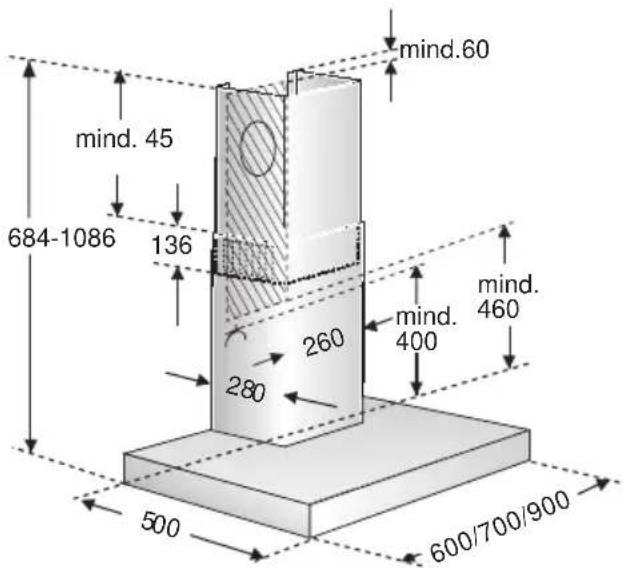

mind.60 mind. 45 684-1086 136 260 mind. 400 mind. 460 280 500 600/700/900

Poistoilma johdetaan ylös ilmanvaihtohormin kautta.

Poistoilmaa ei saa johtaa toiminnassa olevan savu- tai ilmanvaihtohormiin (esim. tulisijojen ilmanvaihtohormit).

Kun poistoilma johdetaan ulos, on noudatettava maakohtaisia lakisääteisiä määräyksiä.

Mikäli poistoilma johdetaan käyttämät- tömänä olevaan savu- tai ilmanvaihto- hormiin, siihen on saatava lupa paikallisilta viranomaisilta.

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin), on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten.

Vaaraton toiminta on mahdollista, jos tulisijan sijoitushuoneessa alipaine ei ole korkeampi kuin 4 Pa (0,04 mbar).

Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmanvirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran.

Tuloilma-/poistoilmahormi ei yksistään takaa raja-arvojen pysymistä annetuissa rajoissa.

Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä.

Jos liesituuletinta käytetään aktiivihilisuo-dattimen kanssa, jolloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta.

Jos poistoilma johdetaan ulos ulkoseinän läpi, on syytä käyttää teleskooppiliitosta.

Ennen asennusta

Hormiliitännässä on syytä asentaa sulkuläppä, jos sitä ei ole poistoputkessa. Jos sulkuläppä ei kuulu laitteen toimitukseen, niin niitä on saatavissa alan liikkeistä.

Sulkuläpän asennus:

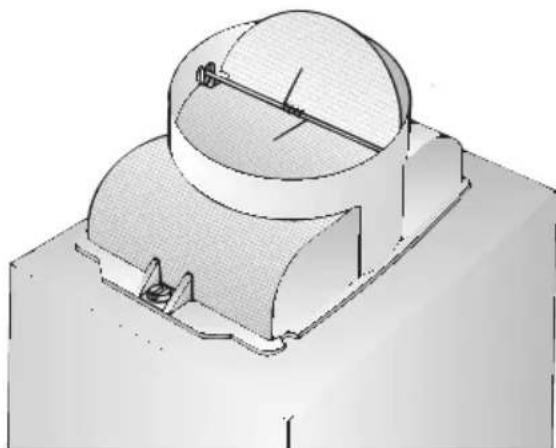

□ Kiinnitä sulkuläppä asennuskaulukseen.

⚠️ Molempia läppiä pitää pystyä liikuttamaan hieman joustaen ylöspäin.

Jos poistoilma johdetaan ulos ulkoseinän läpi, on syytä käyttää teleskooppiliitosta.

Liesituulettimen paras mahdollinen teho:

□ Lyhyt sileä poistopukti.
□ Mahdollisimman vähän mutkia.
□ Halkaisijaltaan isot putket ja loivat mutkat.

Jos käytetään pitkiä, karkeapintaisia poistoilmaputkia, paljon mutkia tai halkaisijaltaan pieniä putkia, ei tuulettimen teho ole enää optimaalinen ja samalla melu lisääntyy.

□ Pyöreät putket:

Suositeltava sisähalkaisija 125 mm, vähintään kuitenkin 100 mm.

□ Litteiden kanavien sisäpinta-alan tulee olla yhtä suuri kuin pyöreiden putkien sisäpinta-ala.
Niissä ei saa olla jyrkkiä käännöksiä.
∅ 100 mm n. 78 cm ^2
∅ 125 mm n. 113 cm ^2
□ Jos putken halkaisija on erilainen: käytä tiivistenauhaa.
□ Hormiliitännässä on huolehdittava riittävän tuloilman saannista.

Poistoilmaputken liitäntä ∅ 125 mm:

□ Kiinnitä poistoilmaputki suoraan asennuskaulukseen.

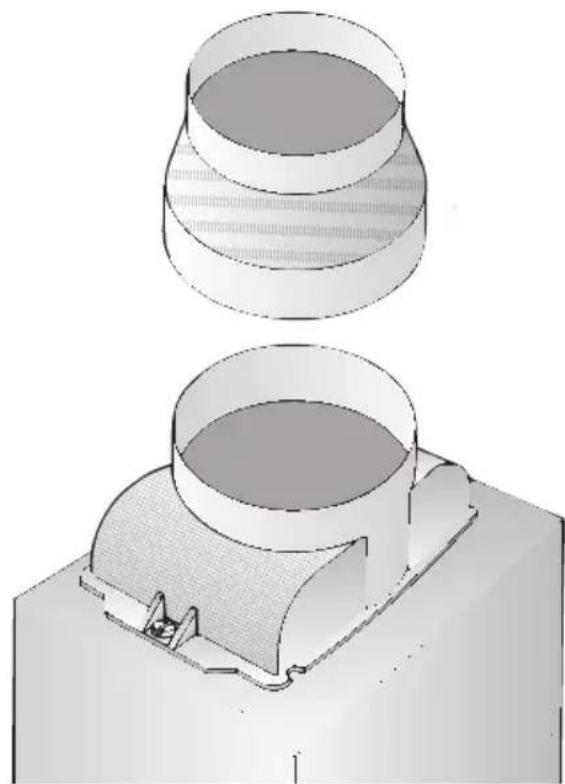

Poistoilmaputken liitäntä ∅ 100 mm:

□ Kiinnitä supistuskappale (toimituksen mukana tai saatavissa alan liikkeistä) asennuskaulukseen ja kiinnitä tähän poistoilmaputki.

Toiminta huoneilmaan palauttavana

□ Kun hormilitäntä ei ole mahdollista, on käytettävä aktiivihilisuo- datinta.

⚠ Täydellisen asennussarjan ja varasuodattimia saat kodinkoneliikkeistä. Lisävarusteiden numerot löydät tämän käyttöohjeen lopusta.

Seinän esivalmistelut

□ Seinän tulee olla tasainen ja pystysuora.
□ Huolehdi, että tulpat on kiinnitetty kunnolla seinään.

Paino kiloissa

	Poistoilma Kiertoilma
	15,060 cm	17,0
70 cm	16,0 18,0
90 cm	7,5 19,5

Oikeudet muutoksiin teknisen kehityksen puitteissa pidätetään.

Sähköliitäntä

Liesituulettimen saa liittää vain määräysten mukaisesti asennettuun suojakosketinpistorasiaan. Sijoita suojakosketinpistorasia heti hormisuojuksen taakse mikäli mahdollista.

Sähkötiedot:

Sähkötiedot löytyvät laitteen sisäosan tyyppikilvestä kun suodatinkehys on poistettu.

⚠️ Korjaustöiden ajaksi liesituuletin on irrotettava sähköverkosta.

Liitäntäjohdon pituus: 1,30 m.

Kun liitäntä on kiinteä:

Liesituulettimen liitännän saa tehdä ainoastaan paikallisen sähkölaitoksen valtuuttama sähköasentaja.

Asennuspaikassa on oltava katkaisija, jonka kosketinväli on yli 3 mm ja joka katkaisee virran kaikkinapaisesti. Tällaisia katkaisijoita ovat LS-katkaisijat ja releet.

⚠️ Jos liesituulettimen liitäntäjohto vioittuu, sen saa vaihtaa vain valmistaja tai valtuutettu huoltoliike tai huoltomies vahinkojen välttämiseksi.

Tämä liesituuletin vastaa EU:n häiriönpoistomääräyksiä.

Asennus

Liesituuletin on tarkoitettu asennettavaksi keittiön seinään.

1. Irrota rasvasuodattimet ja lampun suojus (katso Käyttöohje).
2. Merkitse seinään keskiviiva katosta liesituulettimen alareunaan.

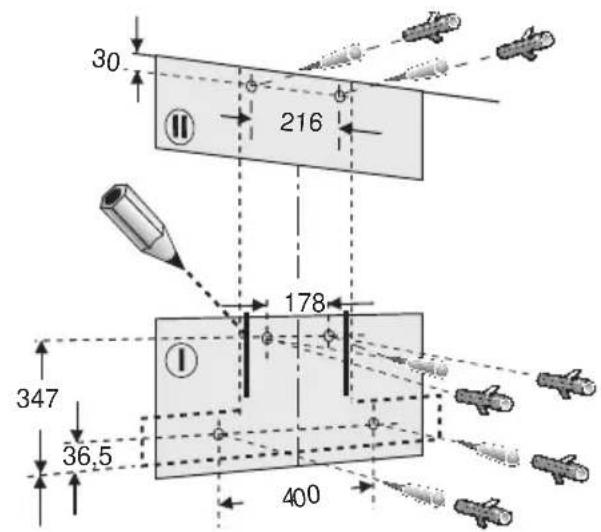

3. Merkitse seinään ruuvien paikat asennusmallin avulla.

⚠️ Ota huomioon, että keittotason ja liesituulettimen välillä tulee olla tilaa vähintään 550 mm (sähköliedet) tai 650 mm (kaasuliedet). Asennusmallin alareuna vastaa liesituulettimen alareunaa.

1. Poraa 4 ∅ 8 mm reikää liesikupua ja 2 reikää hormisuojusta varten ja paina tulpat reikiin.

30 216 178 347 36,5 400

mind.550 Elektro mind.650 Gas

Ohje: Ota huomioon mahdollisesti kiinnitettävät lisävarusteet.

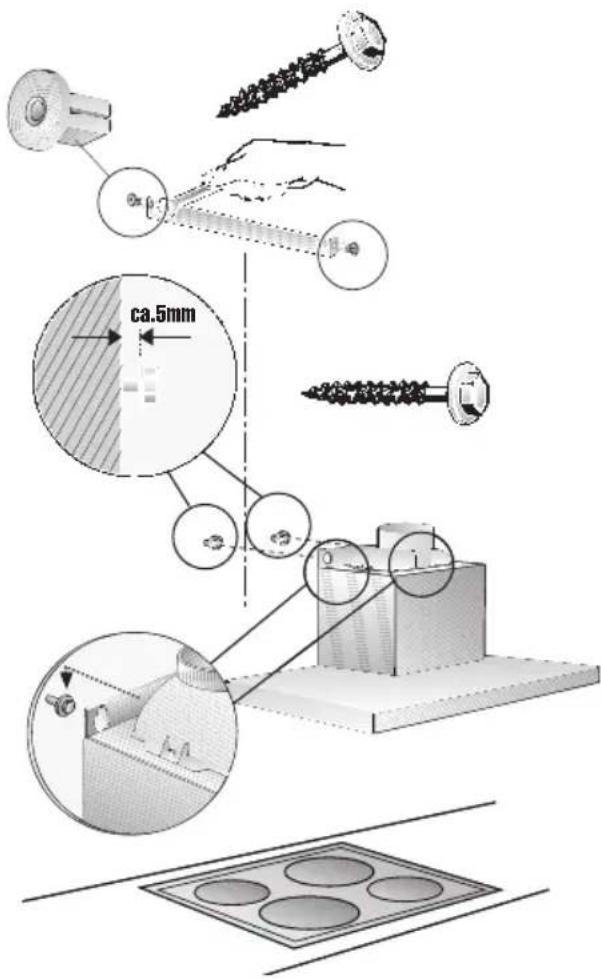

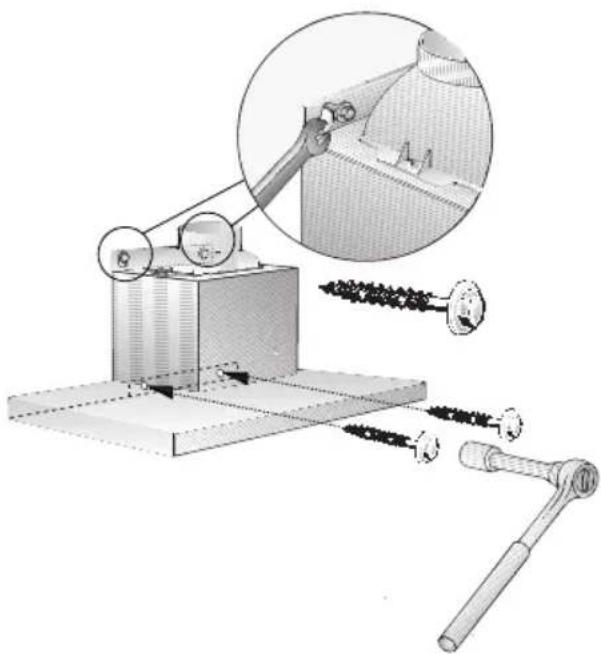

1. Lukitse 2 oheista välikappaletta kiinni hormisuojuksen kulmarautaan. Kiinnitä ruuveilla kulmarauta hormisuojusta varten.
2. Kierrä molemmat ylemmät kuusioruuvit paikoilleen noin 5 mm verran.

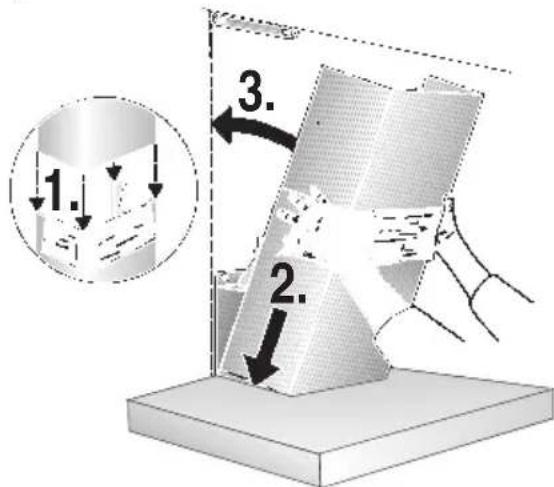

3. Ripusta liesituuletin ruuvien varaan.

ca.5mm

Asennus

1. Kierrä molemmat alemmat kuusioruuvit kiinni.

⚠ Suorista liesituuletinkupu ennen 4 ruuvin kiristämistä.

1. Tee putkiliitäntä.

2. Tee sähköliitäntä.

3. Irrota suojakalvo kummastakin hormisuojuksesta.

⚠ Varo vahingoittamasta arkoja teräspintoja.

1. Työnnä molemmat hormisuojusosat kiinni toisiinsa (ilmanvaihtoaukot ylemmässä teleskooppiosassa alaspäin) ja aseta suojus liesikuvussa olevaan aukkoon.

⚠ Varo, ettei pinta naarmuunnu, esim. kun asetat asennusmallin suojaksi alemman hormisuojuksen reunan päälle.

1. 2. 3.

1. Nosta yläosaa ja kiinnitä sivusta kulmarautaan 2 ruuvilla.

1. Kiinnitä rasvasuodattimet ja lampunsuojus takaisin paikoilleen (katso Käyttöohje).
