KÄYTTÖOHJE KD20VV00 SIEMENS

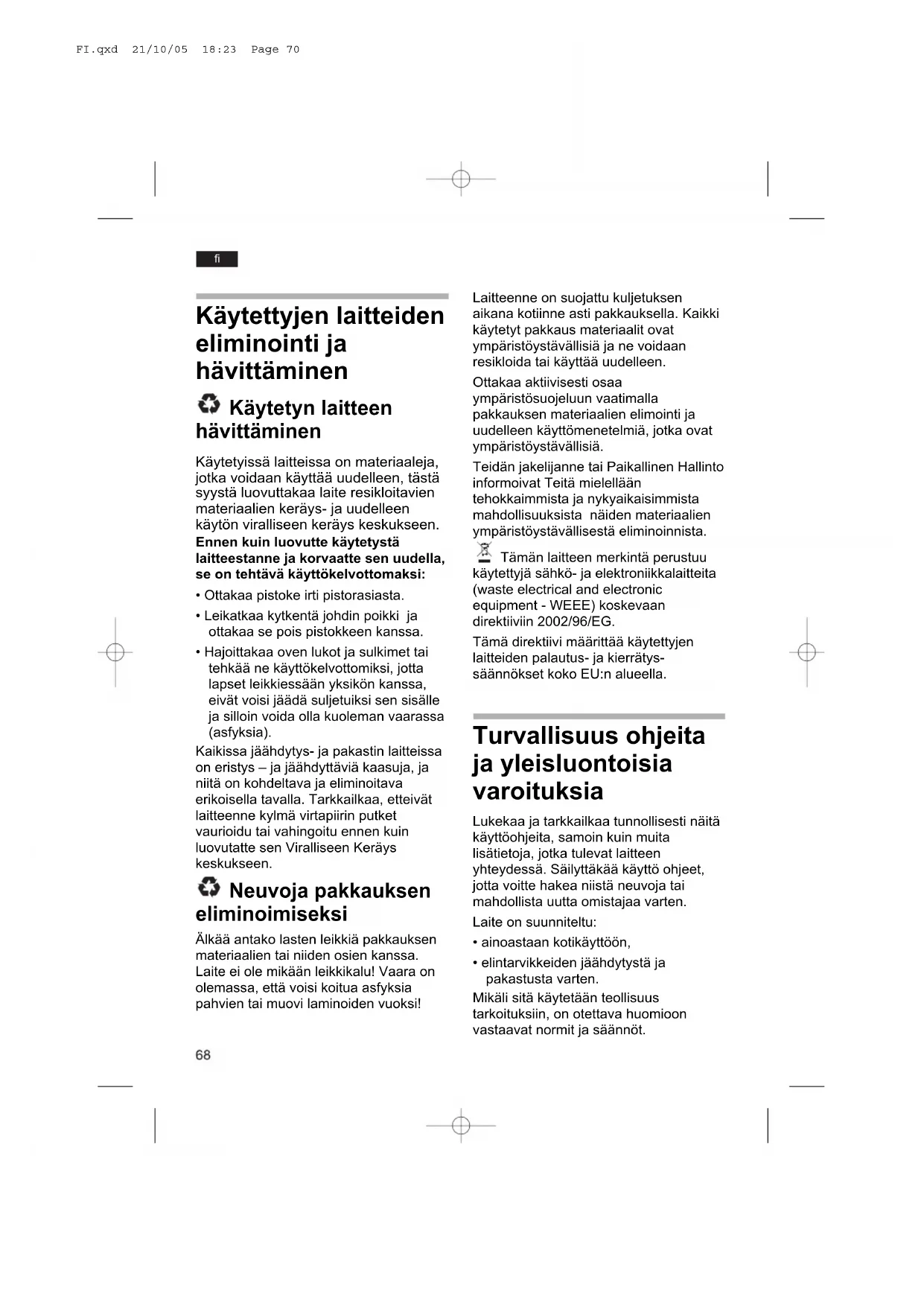

Käytettyjen laitteiden

Käytetyissä laitteissa on materiaaleja,

jotka voidaan käyttää uudelleen, tästä

syystä luovuttakaa laite resikloitavien

materiaalien keräys- ja uudelleen

käytön viralliseen keräys keskukseen.

Ennen kuin luovutte käytetystä

laitteestanne ja korvaatte sen uudella,

se on tehtävä käyttökelvottomaksi:

• Ottakaa pistoke irti pistorasiasta.

• Leikatkaa kytkentä johdin poikki ja

ottakaa se pois pistokkeen kanssa.

• Hajoittakaa oven lukot ja sulkimet tai

tehkää ne käyttökelvottomiksi, jotta

lapset leikkiessään yksikön kanssa,

eivät voisi jäädä suljetuiksi sen sisälle

ja silloin voida olla kuoleman vaarassa

Kaikissa jäähdytys- ja pakastin laitteissa

on eristys – ja jäähdyttäviä kaasuja, ja

niitä on kohdeltava ja eliminoitava

erikoisella tavalla. Tarkkailkaa, etteivät

laitteenne kylmä virtapiirin putket

vaurioidu tai vahingoitu ennen kuin

luovutatte sen Viralliseen Keräys

Älkää antako lasten leikkiä pakkauksen

materiaalien tai niiden osien kanssa.

Laite ei ole mikään leikkikalu! Vaara on

olemassa, että voisi koitua asfyksia

pahvien tai muovi laminoiden vuoksi!

Laitteenne on suojattu kuljetuksen

aikana kotiinne asti pakkauksella. Kaikki

käytetyt pakkaus materiaalit ovat

ympäristöystävällisiä ja ne voidaan

resikloida tai käyttää uudelleen.

Ottakaa aktiivisesti osaa

ympäristösuojeluun vaatimalla

pakkauksen materiaalien elimointi ja

uudelleen käyttömenetelmiä, jotka ovat

ympäristöystävällisiä.

Teidän jakelijanne tai Paikallinen Hallinto

informoivat Teitä mielellään

tehokkaimmista ja nykyaikaisimmista

mahdollisuuksista näiden materiaalien

ympäristöystävällisestä eliminoinnista.

Tämän laitteen merkintä perustuu

käytettyjä sähkö- ja elektroniikkalaitteita

(waste electrical and electronic

equipment - WEEE) koskevaan

direktiiviin 2002/96/EG.

Tämä direktiivi määrittää käytettyjen

laitteiden palautus- ja kierrätys-

säännökset koko EU:n alueella.

Turvallisuus ohjeita

Lukekaa ja tarkkailkaa tunnollisesti näitä

käyttöohjeita, samoin kuin muita

lisätietoja, jotka tulevat laitteen

yhteydessä. Säilyttäkää käyttö ohjeet,

jotta voitte hakea niistä neuvoja tai

mahdollista uutta omistajaa varten.

Laite on suunniteltu:

• ainoastaan kotikäyttöön,

• elintarvikkeiden jäähdytystä ja

Mikäli sitä käytetään teollisuus

tarkoituksiin, on otettava huomioon

vastaavat normit ja säännöt.

FI.qxd 21/10/05 18:23 Page 70fi

Suorittakaa laitteen asennus ja kytkentä

sähköverkostoon mukana seuraavien

asennus ohjeiden mukaisesti.

Mikäli laitteessa esiintyisi vaurioita tai

joitakin vahinkoja, älkää pistäkö sitä

toimimaan. Mikäli epäilette asiaa,

ottakaa yhteyttä jakelijaan, joka teille on

toimittanut laitteen, ja kysykää häneltä

Älkää peittäkö laitteen tuuletus- ja

Sulattamisen nopeuttamiseksi saa

käyttää ainoastaan valmistajan ohjeiden

Älkää käyttäkö elintarvikkeiden säilytys-

tai pakastusosastoissa muita kuin

valmistajan sallimia sähkölaitteita.

Älkää vahingoittako kylmäkoneiston

osia. tai kappaleita,esimerkiksi

lävistämällä jäähdytysaineiden putkia

terävillä esineillä , taivuttamalla putkia tai

raapimalla pintojen päällysteitä, jne. Jos

jäähdytysaineita tulee ulos voimakkaasti,

ne saattavat aiheuttaa vammoja silmiin

tai saada sen syttymään palamaan.

• Huuhdelkaa silmät runsaalla vedellä;

• Pitäkää laite erillään sytytys liekeistä

tai tulen kanssa tekemisissä olevista

• Irroittakaa kytkin johto pistorasiasta.

Tuulettakaa alue perusteellisesti

useamman minuutin ajan.

Säilyttäkää korkeasti alkohoolipitoiset

juomat pulloissa, joissa on hermeettinen

sulkija; ja ottakaa myös huomioon, että

ne on aina sijoitettava pystysuoraan

• Jääkaapin rungon ilmanvaihtoverkkoja

• Sulatusvaihetta ei pidä yrittää lyhentää

mekaanisesti eikä muilla kuin

valmistajan sallimilla keinoilla.

• Älä vahingoita jäähdytyslaitteita.

• Käytä jääkaappi-pakastimessa

ainoastaan valmistajan suosittelemia

Nämä ohjeet laitteen käytön suhteen

pätevät laitteen eri malleihin; tästä

syystä on mahdollista, että kuvailemme

laitteen yksityiskohtia tai ominaisuuksia,

jotka eivät ole sovellettavissa juuri teidän

FI.qxd 21/10/05 18:23 Page 71fi

5 Sulatusvedenpoistokouru

8 Sokkelinilmankiertosäleikkö

22 Pakastinkytkin (kuva E)

Jokaisen laitteen lämpötaso käy ilmi

laitteen tunnuslevystä ja ilmoittaa millä

ympäristön lämpötiloilla se voi toimia.

Lämpötaso Sallittu ympäristö

SN +10 °C asti 32 °C N ST T Tuuletus

Laitteen takaseinän uudelleen

lämminneen ilman on päästävä esteittä

ulos. Muussa tapauksessa laitteen on

lisättävä tehoaan ja siten aiheutuu

korkeampi ja hyödytön energian kulutus.

Siksi kannattaa tarkkailla, että tuuletus-

ja ilmastointi aukoissa ei ole esteitä.

Tiedot hyötytilavuudesta löydät laitteesi

Puhdistakaa laite ennen kuin

käynnistätte sitä ensimmäistä kertaa.

Pistorasian on oltava helposti käsillä.

Kytkekää laite sähköverkostoon , jossa

on vaihtovirta 220-240 V (N/SN),

220-230 V (ST)/50 Hz pistorasian avulla,

joka on asennettu sääntöjen mukaisesti

ja jossa on maadotin. Pistorasian on

oltava suojattu vähintään 10 ampeerin

Laitteissa, jotka viedään Euroopan

mannermaan ulkopuolelle, on

tarkistettava , että kytkentä jännitteen

arvot ja sähkövirran tyyppi , jotka

käyvät ilmi laitteen tunnuslevystä,

ovat samat kuin maan

sähköverkostossa. Laitteen

tunnuslevy on alhaalla vasemmalla

sivulla. Mikäli olisi tarpeen muuttaa

kytkennän pistoke sähköverkostoon,

voivat tämän toimenpiteen suorittaa

ainoastaan merkkiin erikoistuneet

2 Lämpöastevalitsin ja sisävalaisin

4 Liha- ja makkaralaatikkofi

kytkentä ja poisotto

Pääkytkin käännetään O:lle (kuva E) ja

koko laite on pois päältä.

Jos laite ei ole pitkään aikaan käytössä,

vedetään pistokytkin irti, kaappi

sulatetaan ja puhdistetaan. Ovet

Muutosmahdollisuuksia

Ritilähyllyjen paikkaa voit tarpeen

vaatiessa vaihtaa. Vedä ritilähylly esiin

niin pitkälle kuin voit, työnnä sitä

alareunasta alaspäin ja vedä irti ja aseta

halutulle paikalle (kuva R).

Korkeita pulloja varten voi ritilähyllyn

Ovessa olevat lokerot voidaan poistaa

puhdistusta varten (kuva Y).

Huomioi elintarvikkeita

• Anna kuumien ruokien ja juomien

ensin jäähtyä kaapin ulkopuolella.

• Elintarvikkeet säilytetään pakattuina tai

• Öljy tai rasva ei saa joutua

kosketuksiin kaapin muoviosien ja

oven tiivisteen kanssa (ne voivat

muuten tulla huokoisiksi).

Ennen käynnistystä ole hyvä ja puhdista

sisältä (katso Puhdistaminen).

Lämpötilanvalitsin käännetään O:sta.

Laite aloittaa jäähdyttämisen.

Jos pakastimen ovi ei heti kytkennän

jälkeen halua avautua, odota pari kolme

minuuttia, kunnes alipaine on ehtinyt

Lämpötila laitteen molemmissa osissa

voidaan säätää lämpötilaliukukytkimestä

(kuva E). Korkeat luvut tarkoittavat

kylmää lämpötilaa laitteen molemissa

Lämpötilankytkimen ollessa O:ssa laite

ei jäähdytä, luvusta 1 alkaen laite alkaa

Suosittelemme keskeistä lämpötilaa

Pakastaessa tuoreita elintarvikkeita

valitse luku 3 (katso myös

"Elintarvikkeiden pakastus").

Elintarvikkeiden säilytys

Mikäli laitteelle valitun paikan lämpötila

laskee alle +18ºC on pakastimen kytkin

pistettävä käyntiin- punainen merkki

selvästi näkyvissä (kuva E/22). Kun

tämä toimenpide on suoritettu, sisävalo

jää sytyksiin alhaisella teholla ja näin

voidaan pitää yllä tarpeellinen lämpötila

pitkäiskaista säilytystä varten pakastin

FI.qxd 21/10/05 18:23 Page 73fi

pakastus, säilytys ja

• Osta vain ehjiä pakkauksia

• Tarkista viimeinen myyntipäiväsuositus

• Myyntipakastearkun lämpötilan tulee

olla vähintään -18ºC

• Hankkiessasi elintarvikkeita osta

pakasteet lopuksi, vie ne hyvin

pakattuina nopeasti kotiin ja pistä ne

Elintarvikkeiden pakkaus

Käytä vain ensiluokkaisia elintarvikkeita.

Pakkaa elintarvikkeet ilmatiiviisti, etteivät

ne menettäisi makuaan eivätkä kuivuisi.

Pakkaukisiin sopivia ovat:

muovipussit polyetyleenistä, foliot sekä

Pakkauksiin sopimattomia ovat:

paperi, voipaperi, sellofaani, jätepussit

sekä käytetyt ostosmuovipussit.

Aseta elintarvikkeet pakkauksiin, poista

ilma ja sulje pakkaus tiiviisti.

Sulkemiseen sopivia ovat:

Kumirenkaat, mouvirenkaat, narut,

kylmääkestävät teipit jne. Muovi- tai

foliopussit voidaan sulkea

foliohitsaajalla. Merkitse sisältö ja

pakastuspäivämäärä pakkausten päälle.

• Kaapissa ei saa säilyttää räjähtäviä

• Korkeaprosenttista alkoholia saa

säilyttää vain suljetuissa pulloissa ja

• Jääkaapin kylmimmät alueet ovat

takaseinällä ja lasihyllyn yläpuolella.

Kuva Q Pakastekaapissa (A):

Elintarvikkeiden pakastus, säilytys ja

Ylhäältä alas leivonnaiset, valmiit ruoat,

Vihanneslaatikossa (7)

Vihannekset, hedelmät ja salaatti

Pienet purkit ja pursot

Huomioi jääkaappiosan

Ilmankierrosta johtuen jääkaappiosassa

on kylmempiä ja lämpimämpiä alueita.

Herkille elintarvikkeille tarkoitettu alue on

mallin mukaan aivan alhaalla sivussa

olevan nuolen ja sen alapuolella olevan

lasihyllyn välissä (kuva !1/1 ja 2) tai

molempien nuolien välissä (kuva !2/1 ja 2).

Se sopii ihanteellisesti kalan, lihan,

makkaran, salaattisekoitusten tms.

Mikäli laitteelle valitun paikan lämpötila

laskee alle +18ºC on pakastimen kytkin

pistettävä käyntiin - punainen merkki

selvästi näkyvissä (kuva E/22). Kun

tämä toimenpide on suoritettu, sisävalo

jää sytyksiin alhaisella teholla ja näin

voidaan pitää yllä tarpeellinen lämpötila

pitkäiskaista säilytystä varten pakastin

Jotta pakasteiden laatu ei kärsisi on

tärkeää, ettet ylitä suurinta sallittua

pakasteiden säilytysaikaa.

-18ºC lämpötilassa voidaan säilyttää

kalaa, makkaraa, valmiita ruokia ja

leivonnaisia 2 kuukautta, juustoa,

siipikarjaa, lihaa 4 kuukautta ja

vihanneksia ja hedelmiä noin 6

Tarpeen mukaan voit valita seuraavista

Sulaneet pakasteet voidaan pakastaa

uudelleen, jos lihan tai kalan lämpötila ei

ole noussut yhden päivän aikana yli 3ºC,

muiden pakasteiden kolmen päivän

Muussa tapauksessa, jos maku, haju tai

näkö eivät ole muuttuneet, voidaan

elintarvikkeet pakastaa uudelleen keiton

tai paiston jälkeen.

Pakasteita ei pidä säilyttää sen jälkeen

enää täyttä suositeltua aikaa.

Tiedot nykyisen standardin

mukaisesta maksimi pakastustehosta

löydät tyyppikilvestä.

Suurin mahdollinen pakastettavien

elintarvikkeiden määrä 24 tunnin

aikana (kun elintarvikepakkaukset on

jaoteltu pakastimen eri ritilöille) käy

ilmi arvokilvestä (Kg/24h), katso

Aseta pakastettavat elintarvikkeet

pakastimen pohjalle mahdollisimman

leveästi. Varo, etteivät pakasteet joudu

kosketuksiin vasta pakastettavien

tuoreiden elintarvikkeiden kanssa.

Pakastaessasi tuoreita elintarvikkeita

käännä lämpötilakytkin luvulle 3. Tällä

määrällä voi pakastaa enintään 2,5 kg.

Suuria määriä pakastaessa käynnistä

lisäksi pakastekytkin (kuva E/22, paina

näppäinta - punainen valo syttyy).

Noin 24 tunnin kuluttua pakastamisen

alkamisesta toimii jäädytys täydellä

teholla ja pakastekytkimen voi ottaa pois

Varo, etteivät pakasteet joudu

kosketuksiin tuoreiden elintarvikkeiden

FI.qxd 21/10/05 18:23 Page 75fi

Menettele seuraavanlaisesti:

• Ota pakasteet ja kääri ne

sanomalehtipaperiin.

• Pääkytkin, (kuva Q/2), käännetään

O:lle, tai pistoke otetaan irti. Huolehdi

siitä, ettei sulamisvettä joudu

• Jätä ovi auki, sulamisvesi pyyhitään

sienellä tai pyyhkeellä pois.

• Pakastin kuivataan, kaappi kytketään

taas päälle ja pakasteet asetetaan

Kaupanolevia sulatussuihkeita

käytettäessä on oltava varovainen. Ne

saattavat muodostaa kaasuja tai voivat

vahingoittavia liuottimia tai

ponnekaasuja tai voivat olla muuten

terveydelle vaarallisia.

Lue valmistajan tuoteselostus.

Kuva U Jääkaukalo täytetään 3/4 vedellä ja se

asetetaan pakastekaappiin. Jääkuutiot

irtoavat helposti, kun taivutat hieman

Sulaminen jääkaapissa tapahtuu

automaattisesti. Sulamisvesi valuu

keräilykourua pitkin, kuva I/7, veden

poistoputkeen, sieltä haihdutusastiaa,

jossa vesi haihtuu. Huolehdi siitä, että

sulamisvesi pääsee valumaan esteettä

vedenpoistoputken kautta

haihdutusastiaan (kuva I/19).

Pakastekaappi ei sula automaattisesti,

koska pakasteet eivät saa sulaa.

Paksu huurre ja jääkerros pakastimessa

heikentää kaapin tehoa ja nostaa

Huurrekerroksen poistaminen

Käytä huurteen poistamiseksi muovista

Pakastinta ei missään tapauksessa saa

vahingoittaa terävillä tai piikkisillä

Jääkerroksen poistaminen

Jos jääkerros on kovin paksu, pitää

Jos kaapissa on vielä pakasteita, kytke

n. 4 tuntia ennen sulatusta pikapakastin

päälle, (kuva E/22), jotta kaapissa

olevien elintarvikkeiden lämpötila

saataisiin mahdollisemman alhaiseksi.

Ota sen jälkeen pakastelaatikot

sisältöineen ulos kaapista.

FI.qxd 21/10/05 18:23 Page 76fi

Ennen puhdistamista on pistotulppa

aina vedettävä pistorasiasta tai sulake

Koko laitteen, lukuunottamatta oven

tiivistettä, puhdistamiseen käytetään

vettä, jossa on hieman

Mitään hiekka- tai happopitoisia

puhdistusaineita ei saa käytää. Oven

tiiviste pyyhitään vain kirkkaalla vedellä

ja hangataan kuivaksi (kuva Q/11).

Huolehdi siitä, ettei sulamisvettä joudu

lämpökytkimeen (kuva Q/2).

Jääkaapissa oleva sulamisveden

poistokouru (kuva I/7) ja poistoaukko

(kuva I/19) pitää puhdistaa useammin,

sulamisvesi pääsee esteettä valumaan.

Sulamisveden poistoaukon voi puhdistaa

esim. tikulla. Pidä huoli siitä, ettei

puhdistusvettä joudu haihtumisastiaan.

Ulkovaipan voit käsitellä lisäksi

lakkapintojen hoitoaineilla. Pidä ovi

suljettuna, ettei hoitoainetta pääse

sisävaipan pinnoille.

Energiansäästöohjeita

• Sijoita kaappi viileään, ilmastoituun

huonetilaan, suojaa se suoralta

auringonpaisteelta, älä sijoita kaappia

minkään lämmönlähteen

(lämpöpatterin jne.) läheisyyteen.

• Anna lämpimien ruokien ensin jäähtyä

kaapin ulkopuolella.

• Aseta sulatettavat pakasteet sulamaan

jääkaappiin. Täten hyödynnät

pakasteissa olevan kylmän

jääkaapissa olevien elintarvikkeiden

• Sulata pakastin jäästä. Paksu

jääkerros estää kylmän pääsyn

pakasteihin ja lisää sähkönkulutusta.

• Avaa kaapin ovea mahdollisemman

FI.qxd 21/10/05 18:23 Page 77fi

- Kaappi ei seiso tukevasti eikä tasaisesti tai

vieras esine on juuttunut kaapin takaseinän

jäähdytyskoneistoon.

- Jäähdytyskoneiston putket eivät voi heilua

vapaasti tai koskettavat seinää - taivuta

- Hehkulamppu on rikki. Vedä pistotulppa irti,

poista lampun kupu (kuva O), ja vaihda

hehkulamppu 220-240 V, kork.15 W kanta E14.

- Valokytkin (kuva T/1) on juuttunut kiinni. Paina

valokytkintä ylös- tai alaspäin. Jos se ei liiku,

- Lämpökytkin (kuva O/3) on O:ssa.

- Lämpökytkin on asennettu liian alhaiselle

- Pakastinkyhein (kuva E/22) ei ole kytketty

päälle ennen tuoreitten elintarvikkeiden

- Ovea on avattu tiheään.

- Kaappiin on sijoitettu suuria määriä tuoreita

- Paksu jääkerros pakastimessa.

- Ilamanvaihtosäleikkö on peitetty.

- Vieras esine on juuttunut seinän ja

jäähdytyskoneen väliin.

- Pistotulppa ei ole pistorasiassa kunnolla.

- Lämpökytkin (kuva Q/2) on O:ssa.

Jääkaapin sisävalo ei toimi

Jääkaapissa on liian kylmä

Jäähdytysteho heikkenee

Pienet häiriöt voit poistaa itse

Ennenkuin otat yhteyttä huoltoon, tarkista, voitko itse poistaa vian allaolevien

Muutoin joudut itse maksamaan huoltokäynnin, vaikka takuu olisikin vielä

Jos häiriöitä ei voi poistaa

edellämainittujen ohjeiden avulla, ota

Älä missään tapauksessa tee muita

korjauksia itse, ei varsinkaan kaapin

Älä avaa enää tarpeettomasti kaapin

ovea, jotta kylmyys ei menisi hukkaan.

Mikäli korjauksesta on kysymys tai vika

vain jatkuu edelleen ettekä voi korjata

sitä edellä antamiemme neuvojen tai

• Kytkekää laite irti sähköverkostosta tai

• Älkää turhaan aukaisko laitteen ovia.

Lähimmän Teknillisen Huoltopalvelun

numero löytyy joko puhelinluettelosta tai

Teknillisen Huoltopalvelun omasta osoite

luettelosta. Kun pyydätte Teknillisen

Huollon Palvelu keskuksen palveluja,

älkää unohtako ilmoittaa tuote numeroa

(E-Nr.) ja yksikkönne valmistajan

Molemmat numerot löytyvät laitteenne

tunnuslevystä. Kuva. !0

Ottakaa huomioon, että ilmoittaessanne

tuotteen ja valmistajan numeron teidän

omassa laitteessanne voitte välttyä

Teknillisen Huollon kustannuksista ja

niiden siirtymisestä paikasta toiseen,

muussa tapauksessa joutuisitte itse
