KÄYTTÖOHJE LESB 22 A1 ENERGY-SAVING FLOODLIGHT LIVARNO

Tietoja tastä käyttoohjeesta 14

Tekijanoikeus 14

Vastuun rajoittaminen. 14

Märäystenmukainen käytö 14

Varoitukset 15

Turballius 16

Sahkovirran aiheuttama vaara. 16

Tärkeitä turvallisuusohjeita 16

Toimituslaajuus 17

Laitteen kuvaus. 18

Asennus/Sahkoliitäntä 18

Asennuspikan valinta. 18

Asennus 19

Sahkoliitantä 20

Liiketunnistimen satao 21

Lampun vaihtaminen 21

Puhdistus 22

Havittäminen. 22

Liite. 23

Tekniset tiedot 23

Vaatimustemukaisuusvakuutusta koskevia ohjeita 23

Takuu 24

Huolto 24

Maahantuoja 24

Johdanto

Tietoja tastä käyttoohjeesta

Tämä käytöohje on osa liketunnistimella varustettua energiansäätovonheitintä
LESB 22 A1 (jatkossa laite) ja antaa tärkeitä tietoja laitteen märäystemukaisesta
käytösta, turvallisuudesta, liitannastä sekä kasittelysta.

Tämän käytöohjeen on oltava jatkuvasti käytetävissä laitteen lahellä. Jokaisen laitteen käytön ja Häirönpoiston kanssa tekemisissä olevan henkilön on luettava se ja sovellettava sitä.

Sälytä tämä käytööhje ja luovuta se laitteen mukana seuraavalle omistajalle.

Tekijänoikeus

Tämä asiakirja on tekijänoikeudellisesti suojattu.

Kaikenlainen monistaminen tai jalkipainatus, myos osittain, sekä kuvien toistaminen, myos muutetussa tilassa, on sallettua ainoastaan valmistajan kirjallisella luvalla.

Vastuun rajoittaminen

Kaikki tämän käytöohjeen sisälṭamät tekniset tiedot, luvut ja liitäntäa jä käytöö koskevat ohejt vastaavat painohetkella viemeisintä tasoa ja ne on anettu tahanastisten kokemustemme ja tulostemme pohjalta parhaan tielmette mukaisesti.

Täm'an ohjeen tiedoista, kuvista ja kuvauksista ei voida johtaa minkäänlaisia korvausvaatimuksaia.

Valmistaja ei ota vastuota ohjeen noudattamatta jattämisetä, muusta kuin märäystemukaisesta käytösta, asiatomista korjauksista, luvattomasti suorite-tuista muutoksista tai muiden kuin hyväksyttyjen varaosien käytösta aiheutuvista vahingoista.

Määräystenmukainen käytö

Tämä laite on tarkoitettu valaistuslaitteksi sisatiloihin ja katetuille ulkoalueille.

Muu tai tāmān ylittāvā kāyttö katsotaan mārāystenvastaiseksi. Emme vastaa minkāänlaisista mārāystenvastaisesta kāytostā aiheutuvista vahingoista.

Vastu on yksinomaan kayttajalla.

Varoitukset

Tassä käyttohjeessa käytetän seuraavia varoituksia:

VAARA

Tämän vaara-asteen varoitus on merkkinä uhkaavasta vaarallisesta tilanteesta.

Jos vaarallista tilannetta ei välteä, se voi johtaa kuolemaan tai yakaviin vammoihin.

Noudata tämän varoituksen sisältamää ohjeita välttäksesi kuoleman taivakavien henkilövammojen vaaran.

VAROITUS

Tämän vaara-asteen varoitus on merkkinä mahdollisesta vaarallisesta tilanteesta.

Jos vaarallista tilannetta ei valtetä, se voi johtaa loukkaantumisiin.

Noudata tāmān varoituksen sisāltāmiā oheita välttäaksesi henkilovammat.

HUOMIO

Tämän vaara-asteen varoitus on merkkinä mahdollisista aineellisista vahingoista.

Jos tilannetta ei valtetā, se voi johtaa aineellisiin vahinkoihin.

Noudata tāmān varoituksen sisāltāmā āhjita välttäksesi aineelliset vahingot.

OHJE

Ohje on merkina lisatiedoista, jotka helppottavat latteen kasittelya.

Turvallisus

Tässä luvussa annetaan tärkeitä turvaohjeita laitteen käsittelya varten. Tämä laite vastaa annettuja turvamaärayksiä. Asiaton käytö voi johtaa henkilövahinkoihin ja aineellisiin vahinkoihin.

Sähkövirran aiheuttama vaara

VAARA

Sähkövirran aiheuttama hengenaara!

Jännitteen alaisiin johtoihin tai rakennusosiin koskettaessa on olemassa hengenvaara!

Noudata seuraavia turvaohjeita välttäksesi sahkövirran aiheuttama vaara:

Sahköasennuksen saa suorittaa ainoastaan valtuutettu sahkoalan henkilostó.
Asennuksessa on sovellettava vastaavia standardeja.
Kytke virtapii riis paalta asennuken aikana.

Tärkeitä turvallisuusohjeita

Noudata seuraavia turvaohjeita varmistaaksesi laitteen turvallisen kayton:

Tarkasta laite ennen käytöä ulkoisesti nakyvien vaurioiden varalta. Alä ota vauroitunutta laitetta käytöän. On olemassa sahköiskun vaara.
Särkynyt turvalasi on vaihddtava ennen käytön jatkamista. On olemassa loukkaantumisvaara.
■ Anna laitteen korjaukset ainoastaan valtuutettujen ammattiyritystem tai huoltopalvelun suoritettavaksi. Asiattomat korjaukset voivat aiheuttaa huomattavan vaaran käytäjälle. Lisäksi takuu raukeaa.
Jos johdossa tai liitännöissä on vaurioita, anna valtuutetun ammatthienkilöstön tai huoltopalvelun vaihtaa ne uusiin vaarojen valttämiseksi.
Säilytä riittäva etäisyys valaistuun pintaan (vähintään 1 m), koska muuten lammonkehitys aiheuttaa tulipalovaaran.
Laite soveltuu asennettavaksi tavanomaisesti syttyville alustoille.

Vialiset rakenneosa saa vaihtaa ainoastaan alkuperäisin varaoisiin. Vain naillä osilla on taattua, etä ne täytävat turvavaatimukset.
Ennen lampun vaihtoa ja puhdistusta on virtapiiiri sommutettava. On olemassa sahköiskun vaara.
Ainoastaan teknisä tietoja vastaavia lamppuja saa käytä. Sopimattolamput voivat aiheuttaa oikosulun ja vahingoittaa lamppua pysyvästi.
Vaihda vialiset lamput heti uusiin. Vialiset lamput voivat aiheuttaa oikosulun ja vahingoittaa lamppua pysyvästi.
■ Alä koskaan käytä lamppuja, jos liitäntäjohto on vauroitunut. On olemassa sahköiskun vaara.
Tata laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käytöän, joiden rajoitetut, fysiset, aistilliset tai henkiset kyyvt tai kokemuksen ja/tai tiedon puote estavat käytön, lukuun ottamatta tilanteita, joissa heita valvoo turvallisuustesta vastaava henkilö tai joissa he ovat saaneet taltä ohjeita laitteen käytösta.
Lapsia on valvottava ja on varmistettava, etteivat he leiki laitteella.

Toimituslaajius

Laite toimitetaanvakionaseuraavillaosilla:

Energiansäastövalonheitin
Energiansäastolamppu R7s/22W
Asennusmaterialiaali
Tämä kayttöohje

OHJE

Tarkista toimituksen taydellisyys ja tarkista se nakyvien vauroiden varalta.
Jos toimitus on puutteellinen tai havaitaan puutteellisen pakkauksen tai kuljetuksen aiheuttamia vahinkoja, känny huollon palvelunumeron puoleen (katso luku Huolto).

Laitteen kuvaus

Kiertokytkin LUX
Kiertokytkin TIME
3 Kiertokytkin SENS
4 Liiketunnistin
Ripustussanka
6 Turvalasi
7 Ruuvi
8 Lamppu
9 Johdon sisaaqvnti
10 Kiinnitysruvuvi

Asennus/Sahkoliitäntä

Asennuspikan valinta

Laite voidaan asentaa sisatiloihin tai katetuille ulko-alueille.

VAARA

Säilytä riittävät etäisyys valiastuun pintaan (vähintään 1 m), koska muuten lammonkehitys aiheuttaa tulipalovaaran.

Likitunnistin ④ voidaan käntäa n. 170^ vaakasuunnassa ja n. 180^ pystyuunnassa ja sen tunnistusalue on kork. 200^ .

Kantama voidaan saataa n.7-16 m:n valille.

Varmista asennuspaikkaa valittaessa, ettei tunnistusalueella voida tunnistaa mitään epätoivottuja tapahtumia, kuten esim. tie tai valaisimet.

Asennus

VAROITUS

Varmista, ettet poratessa vahingoita seinassai tait katossa olevia johtoja.
Mukana tulevat tulpat soveltuvat ainoastaan betoniin tai kiveen kiinnytstavarten. Tarkasta ehdottomasti ennen asennusta asennuspaikka tulppien soveltuuden osalta. Pyyda epavarmassa tapauksessa apua ammatilaiselta.

OHJE

Ripustussanka 5 voidaan ruuvata irt latteesta asennuksen helpottamiseksi.
Poraa kaksi halkaisijaltaan 6 mm:n ja syvyydeltao n. 30 mm:n reikaa 68 mm:n etaisyydelle toisistaan.
Työnnä reikiin kaksi tulppaa ja ruuvaa laite ripustussankoineen ⑤ katton tai seinään (katso kuva Kattoasennus/Seinaasennus).

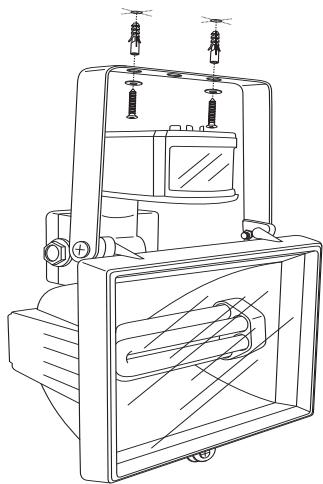

Kuva Kattoasennus

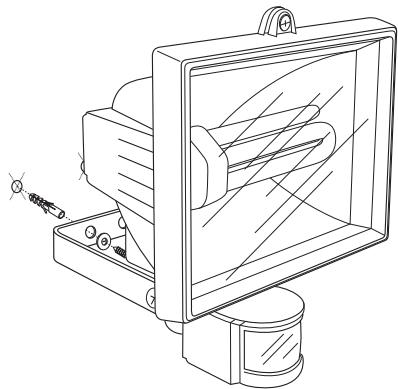

Kuva Seinäsennus

Sahkoliitäntä

VAROITUS

Tämä laite vastaa suojaluokkaa I.

Maadoitusjohto (vihrea/keltainen johdin) on liitettov merkinnall merkittyyn kohtaan.
Avaa laitteen taustapuolen liitantakotelon neljra ruvua ja poista suojus.
Veda ulaki johto johdon sisaaanviennin 9 lapi liitantakoteloon ja varmista se olemassa olevaan vedonpoistajaan.
Liita johto liittimellä liitantäsuunnilmassa esitetylä tavalla.
Aseta liitantokotelon suojus jalleen paikoilleen ja ruuva se tiukasti kiinni.
Kytke nyt jannitesyottu uudelteen paalle.

Ruska tai musta johdin (L)
Sininen johdin (N)
Vihrea/keltainen johdin (±)

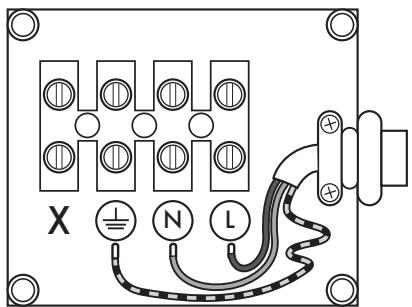

Kuva Liitantakaavio

Liaketunnistimen säätö

Kantaman, himmennysasteen ja valaisuajan saatopapahtuu liketunnistimessa olevilla kiertokytkimilä 4.

Himmennysaste (LUX 1)

Sen kirkkauden säätäminen, jonka alittuessa likitunnistimen 4 tulee reagoida.

Kirkkausanturi voidaan saataa valillä 3 Lux - 100 Lux

Valaisuika (TIME 2)

Valaisuajan sātö 10 sekunnin ja 11 minuutin valille. Kun laite on kytketty pälle ja havaitaan uusi like, valaisuika pitenee sādetyn arvon verran.

OHJE

▶ Suosittelemme valaisuajan säöä maksimiarvoon, jotta saavutettaisiin lampun 8 mahdollisimman pitkä käytöika.

Kantama (SENS ③)

Liketunnistimen 4 satao valille 7-16 m.

Suuntaa sitten likitunnistin 4 toiveittesi mukaisesti.
Kiinittä likitunnistimen 4 asento kiinittysruuvilla 10.

Lampun vaihtaminen

Mukana tuleva lamppu ⑧ ei kuulu takuun piirin. Käytä vain teknisten tietojen mukaisia lamppuja ⑧.

Kytke virtapiiri bois pälä ja varmista se uuden paallekytkennan varalta.
Avaa etusuojuksen ruvi 7.
Kännä etusuoju sa turvalasi 6 eteenpän.
Vaihda lamppu 3. Alä kosketa tällöin lamppua paljain kasin, vaan käytä polytontä, pehmeä liinaa.
Sulje etusuojus ja varmista, etta ympari kulkeva tiiviste istuu oikein ja on puhdas.
Ruuvaa etusuojus takaisin paikoilleen.
Kytke virtapiiri jälleen pälle ja tarkasta toiminto.

Puhdistus

VAARA

Hengenvaarallisen sahköiskun vaara!

Vaihda lamppu vain, kun jannite on kytketty pois paaltä.

HUOMIO

Mahdolliset laitevauriot.

Varmista, ettei puhistuksen yhteydessa laitteeseen paase koscutta.
- Älä käytä aggressiviisia tai hankaavia puhdistusaineita, koska nämä voivat vahingoittaa kotelon pintaa.
Puhdista kotelo ainoastaan kevestyi kostutetulla liinalla ja miedolla astianpe-suaineella.

Hävittäminen

Älä missän tapauksessaheitä laitetta ja/tai lamppua tavan-omaisten kotitalousjatteiden joukkoon. Tämä tuote on eurooppalaisen direktiivin 2002/96/EC (Waste Electrical and Electronic Equipment) alainen.

Hävität laite ja/tai lamppu valtuutetun jätehuoltoiryksen tai alueesi kunnallisen jätehuoltalaitoksen kautta. Noudata voimassa olevia märäyksiä. Ota epavar-moissa tilanteissa yhteyttä jatelaitokseen.

Liite

Tekniset tiedot

Energiansäätövalonheitin
Käytöjännite	220-240 V ~, 50 Hz
Tehonotto	n. 22 W
Suojaloukka	I
Kotelointiluokka	IP44
Lamppu	R7s/22W:n energiansäätölamppu (enint. 500W sallitu)
Liokitunnistin
Tunnistusalue	kork. 200°
Kantama	n. 7-16 m
Kirkkausanturi	n. 3-100 Lux
Valaisuaika	n. 10 s-11 min

Vaatimustenmukaisuusvakuutusta koskevia ohjeita

Tämä laite vastaa perustavien vaatimusten ja muiden tärkeiden märäysten vastaavuuden suhteen sahkomagneettista yhteensopivuutta koskevaa EMC-direktiiviä 2004/108/EC sekä pienjannittelaitedirektiiviä 2006/95/EC.

Taydellinen alkuperäinen vaatimustemmukaisuusvakutus on staatana maahantuojalta.

CE

Takuu

Laitteen takuu on 3 vuotta ostopäivastä. Laite on valmistetu huolellisesti ja tarkistetu tarkasti ennen toimitusta.

Säilytä ostokuitti todisteeksi takuun voimassaolosta. Ota takuutapauksessa pu-helimitse yhteyttä lahimpään huoltopisteeseen. Vain nain voidaan taata tuotteesi maksuton lahettäminen huoltoon.

OHJE

Takuu koskee ainoastaan materiaali- ja valmistusvirheitä, ei kuitenkaan kuljetusvauroiota, kuluvia osia tai herkästi vauroituvien osien, esim. lampun tai kytkinten, vauroiota.

Tuote on tarkoitetti ainoastaan yksityiseen käytöön. Tuotetta ei siten saa käyttaa ammatillisiin tarkoituksiin. Väärä tai asiaton käytö, väkivallan käytö ja muiden kuin valtuutetun huoltopisteen suorittamat korjaukset aiheuttavat takuun raukeamisen.

Tämä takuu ei rajoita kuluttajan lakisaateisiö oikeuksia.

Takuukorjaus ei pidennä takuuaikaa. Tämä koskee myös vaihddetuja ja korjattuja osia.

Mahdollisesti jo ostettaessa olemassa olevista vauroiista ja puutteista on ilmoitettava heti pakkauksen avaamisen jälkeen, viimeistän kutenkin kahden paivan sisallä ostopäiväyksestä.

Takuujan jälkeen suoritetut korjaukset ovat maksullisia.

Huolto

Fl Huolto Suomi

Tel.: [phone]

E-Mail: [e-mail]

IAN 63996

Maahantuoja

KOMPERNASS GMBH

BURGSTRASSE 21

44867 BOCHUM, GERMANY

www.kompernass.com
