Merkki	EBENCH
Malli	KH 2300
Tuotetyyppi	Hi-Fi-ketju pystysuoralla CD-soittimella, kasettisoittimella ja FM/OM-virittimellä
Virtalähde	230 V ~ 50 Hz
Virrankulutus	Ei määritelty (arvio 50 W)
Lähtöteho	Ei määritelty (arvio 2 x 20 W RMS)
Mitat (L x K x S)	Noin 50 x 30 x 25 cm (arvio)
Paino	Noin 8 kg (arvio)
Radion toiminnot	FM (87,5-108 MHz) ja OM (520-1710 kHz), 20 esiasetusta taajuusaluetta kohti, automaattihaku
CD:n toiminnot	Toisto, tauko, hyppy, nopea eteen/taaksepäin, ohjelmointi enintään 20 kappaleelle, toisto (1/kaikki/ohjelma), satunnaistoisto
Kasettisoittimen toiminnot	Toisto, tallennus, tauko, nopea eteen/taaksepäin, pysäytys
Apusisäämenot	1 x cinch-tulo (AUX) ulkoiselle laitteelle
Kuulokelähtö	3,5 mm stereo jack, impedanssi 8-32 ohmia
Ajastin	Herätys (TIMER ON) ja viivepysäytys (TIMER OFF), nukkumisajastin (SLEEP 10-90 min)
Näyttö	Digitaalinen näyttö tilan, taajuuden, kellon jne. osoittimella
Kaukosäädin	Kyllä, AA-paristoilla (eivät sisälly pakkaukseen)
Mukana toimitetut lisävarusteet	Lentävä FM-antenni, kaiutinjohdot, seinäkiinnityslaitteet
Turvallisuus	Älä avaa, vältä kosteutta ja lämmönlähteitä, irrota verkkovirrasta ukkosen aikana, pidä poissa lasten ulottuvilta
Huolto ja puhdistus	Puhdista kotelo kuivalla liinalla; puhdista kasettisoittimen päät puhdistuskasetilla; puhdista levyt erityisellä liinalla
Korjattavuus	Käänny valtuutetun huoltokeskuksen puoleen; älä yritä korjata itse

Usein kysytyt kysymykset - KH 2300 EBENCH

Kuinka asetan kellonajan KH 2300 -ketjussa?

Aseta laite valmiustilaan (punainen näyttö). Paina kerran MEMORY/CLK-ADJ. Kellonaika vilkkuu. Käytä eteenpäin ja taaksepäin -painikkeita asettaaksesi tunnit, paina sitten uudelleen MEMORY/CLK-ADJ asettaaksesi minuutit. Kolmas painallus vahvistaa kellonajan.

Kuinka ohjelmoin CD-levyn kappalejärjestyksen?

Varmista, että CD on pysäytetty. Valitse CD-lähde. Paina MEMORY/CLK-ADJ, kunnes 'TRACK MEMORY' tulee näkyviin. Käytä eteenpäin/taaksepäin -painikkeita valitaksesi kappaleen, paina sitten MEMORY/CLK-ADJ tallentaaksesi sen. Toista enintään 20 kappaleelle. Käynnistä toisto painamalla PLAY/PAUSE.

Kuinka tallennan kasettia?

Aseta tyhjä kasetti. Paina PAUSE (painike 13) ja sitten TALLENNUS (painike 18). Valitse tallennettava lähde (radio, CD, AUX) vastaavalla painikkeella. Vapauta PAUSE aloittaaksesi tallennuksen. Paina STOP (painike 12) lopettaaksesi.

Kuinka käytän herätystoimintoa (TIMER)?

Valitse herätyslähde (CD, radio tai kasetti). Valmistele lähde (aseta CD tai säädä asema). Paina TIMER, sitten kahdesti MODE/REMAIN. 'TIMER ON' vilkkuu. Paina MEMORY/CLK-ADJ, säädä tunnit eteenpäin/taaksepäin -painikkeilla, vahvista. Toista minuuteille. Lopuksi sammuta laite. Poistaaksesi käytöstä, paina TIMER useita kertoja, kunnes 'TIMER' katoaa.

Kuinka asetan nukkumisajastimen (SLEEP)?

Sammuttaaksesi 90 minuutin jälkeen, paina lyhyesti SLEEP. Lyhyempää aikaa varten pidä SLEEP painettuna, kunnes haluamasi kesto (10-90 minuuttia) tulee näkyviin. Peruuttaaksesi paina SLEEP useita kertoja, kunnes 'SLEEP' katoaa.

Kuinka tallennan radioaseman muistiin?

Säädä haluamasi asema (manuaalisesti tai automaattisesti). Paina kerran MEMORY/CLK-ADJ. Ohjelmapaikka vilkkuu 5 sekunnin ajan. Paina tänä aikana M-UP/REPEAT useita kertoja valitaksesi paikan (1-20). Vahvista painamalla uudelleen MEMORY/CLK-ADJ. Asema on tallennettu.

Mitä tehdä, jos CD ei toista?

Tarkista, että levy on asetettu oikein (painettu puoli sinuun päin) ja keskitetty hyvin. Puhdista levy erityisellä liinalla. Jos ongelma jatkuu, kokeile toista CD-levyä. Jos ei vieläkään, ota yhteyttä huoltoon.

Kuinka puhdistan kasettisoittimen päät?

Käytä erityistä puhdistuskasettia toisto- ja tallennuspäille. Noudata puhdistuskasetin valmistajan ohjeita. Säännöllinen puhdistus on suositeltavaa hyvän äänenlaadun ylläpitämiseksi.

Voinko liittää vinyylisoittimeni ketjuun?

Kyllä, voit liittää ulkoisen laitteen (kuten vinyylisoittimen esivahvistimella) AUX-tuloon (cinch-liittimet). Valitse sitten AUX-lähde vastaavalla painikkeella. Huomaa: ketjussa ei ole erillistä phono-tuloa, joten ilman esivahvistinta oleva soitin tarvitsee ulkoisen esivahvistimen.

Kuinka kiinnitän ketjun seinään?

Käytä mukana toimitettuja ruuveja ja tulppia. Poraa kaksi pystysuoraa reikää 14 cm etäisyydellä toisistaan. Ruuvien kantojen tulee työntyä noin 3 mm ulos, jotta ne mahtuvat laitteen takana oleviin ripustimiin. Varmista, että seinä on tukeva ja paikka kuiva ja kaukana lämmönlähteistä.

KÄYTTÖOHJE KH 2300 EBENCH

YtOeEiEic xeiipouou kai aopaaia

Käytto- ja turvaohjeet

DESIGN-ANLÄGGNING

MED VERTIKAL CD-SPELARE

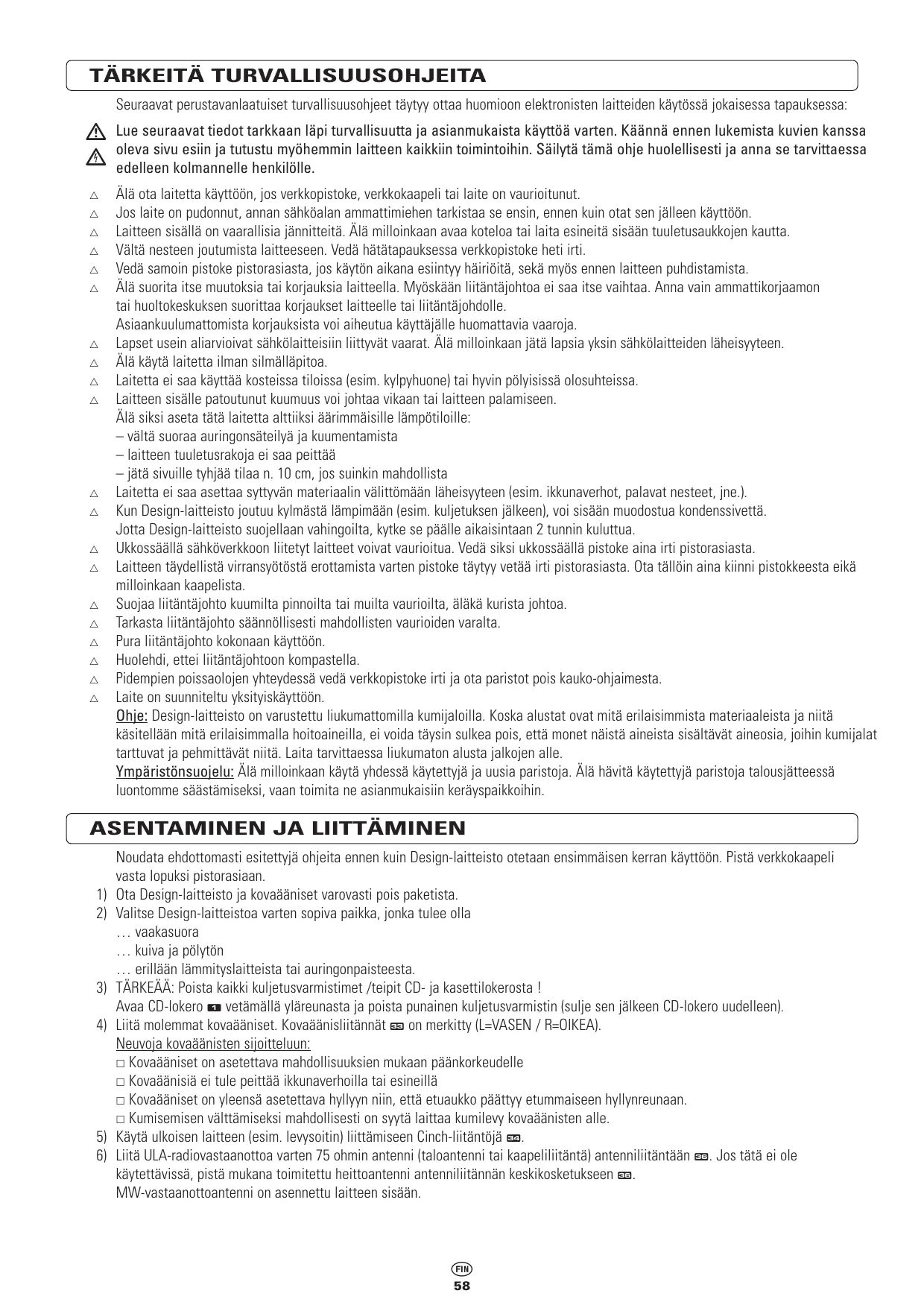

Seuraavat perustavanlaatuiset turvallisuusohjeet taytyttaa huomion elektronisten laitteiden kaytossjokaisessa tapauksessa:

Lue seuraavat tiedot tarkkaan lapi turvallisuutta ja asianmukaista kayttöä varten. Kännä ennen lukemista kuvien kanssa oleva sivu esiin ja tutustu myohemmin laitteen kaikkin toimintoihin. Säilytä tamä ohje huolellisesti ja anna se tarvittaessa edelleen kolmannelle henkilölle.

Ålå ota laitetta käyttoën, jos verkkopistoke, verkkokaapeli tai laite on vaurioitunut.
Jos laite on pudonnut, annan sahkolan ammattimiehen tarkistaa se ensin, ennen kuin otat sen jalleen kayttoon.
Laitteen sisallə on vaarllisia jannitteita. Al milloinkaan avaa koteloa tai laita esineita sisaan tuuletsaukkkojen kautta.
Välä nesteen joutumista laitteseen. Vedā hatātapauksessa verkkopistoke heti irti.
Vedamoin pistoke pistorasiasta, jos kayton aikana esiintyy hiriouta, sekmyo ennen laitteen puhdistamista.
Älä suorita itse muutoksia tai korjauksia laitteella. Myöskään liitäntäjohtoa ei saa itse vaihtaa. Anna vain ammattikorjaamon tai huoltokeskuksen suorittaa korjaukset laitteelle tai liitäntäjohdolle. Asiaankuulumattomista korjauksista voi aiheutua käytäjälle huomattavia vaaroja.
Lapset usein aliarvioivat sahkolaitteisin liittyvat vaarat. Alä milloinkaan jatà lapsia yksin sahkolaitteiden laheisyyteen.
Alä käytä laitetta ilman silmälläpitoa.
Laitetta e saa kayttäkosteissa tiloissa (esim. kylpyhuone) tai hyvin polyisiss olosuhteissa.
Laitteen sisälle patoutunut kuumuus voi johtaa vikaan tai laitteen palamiseen.

Ää siksi aseta tata laitetta altiiksi äärimmäisille lampötiloille:

• välta suoraa auringonsäteilyä ja kuimentamista
• laitteen tuuletsrakoja ei saa peitttä
• jātā sivuille tyhjää tilaa n. 10 cm, jos suinkin mahdollista

Laitetta ei saa asettaa sytyvän materiaalin valittömaan laheisyyteen (esim. ikkunaverhot, palavat nesteet, jne.).
Kun Design-laitteisto joutuu kylmasta lmpimaan (esim. kuljetuksen jalkeen), voisisaan muodostua kondenssivettä.
Jotta Design-laitteisto suojellaan vahingoilta, kytke se pälle aikaisintaan 2 tunnin kuluttua.
Ukkossaallä sähköverkoon liitetylaitteet voivat vauroitua. Veda siksi ukkossaallä pistoke aina irti pistorasiasta.
Laitteen taydellsta viransyotosta erottamista varten pistoke taytyv tetia pistorasiasta. Ota talloin aina kiinn pistokkeesta eikaimilloinkaan kaapelista.
Suojaa liitantajho tkuumilta pinnoilta tai multa vauroilta, alakurista johtoa.
Tarkasta liiäntäjohto saannölliseti mahdollisten vaurioiden varalta.
Pura liitantäjohto kokonaan käytöön.
Huolehdi, ettei liitäntäjohtoon kompastella.
Pidempien poissaolojen yhteydessa veda verkkopistoke iri ja ota paristot pois kauko-ohjaimesta.
Laite on suunniteltu yksityiskayttoon.

Ohje: Design-laitteisto on varustetu liukumattomilla kumijaloilla. Koska alustat ovat mitä erilaisimmista materiaaleista ja niitä kasetellän mitä erilaisimmalla hoitoaineilla, ei voida tãysin sulkea pois, etta monet năistă aineista sisătăvăt aineosia, joihin kumijalat tartuvat ja pehmittăvăt niïtă. Laita tarvittaessa liukumaton alusta jalkojen alle.

Ymparistonsuojelu: Al miloinkaan kaytayhddess kaytettyja ja uusia paristoja. Ala hviata kaytettyjpaaristoja talousjatteess

luontomme säastämiseksi, vaan toimita ne asianmukaisin keräyspaikkoihin.

ASENTAMINEN JA LIITTÄMINEN

Noudata ehdottomasti esitettyä ohjeita ennen kuin Design-laitteisto otetaan ensimmäisen kerran käyttoän. Pistä verkkokaapeli vasta lopuksi pistorasiaan.

1) Ota Design-laitteisto ja kovaäniset varovasti pois paketista.
2) Valitse Design-laitteistoa varten sopiva paikka,jonka tulee olla

...vaakasuora

...kuiva ja polyton

erillän lammityslaitteista tai auringonpaisteesta.

3) TÄRKEÄÄ: Poista kaikki kuljetusvarmistimet /teipit CD- ja kasettilokerosta!

Avaa CD-lokero vetamalla ylareunasta ja poista punainen kuljetusvarmistin (sulje sen jalkeen CD-lokero uudelleen).

4) Liä molemmat kovaäniset. Kovaänisliitännät on merkitty (L=VASEN / R=OIKEA).

Neuvoja kovaääänisten sijoitelluin:

Kovaääniset on asetettava mahdollisuuksien mukaan pänkorkeudelle
Kovaäänisä ei tule peittä ikkunaverhoilla tai esineillä
Kovaääniset on yleensä asetettava hyllyn niin, etta etuaukko paattyy etummaiseen hyllynreunaan.
Kumisemen välttamiseksi mahdolliseti on syyta laittaa kumilevy kovaäänisten alle.

5) Käytä ulkosen laitteen (esim. levysoitin) liittämisen Cinch-liitantöja
6) Liä ULA-radiovastaanottoa varten 75 ohmin antenni (taloantenni tai kaapelilitäntä) antennilitäntään. Jos tà ei ole käytettävissä, pistä mukana toimitettu heittoantenni antennilitännän kesikosketukseen.

MW-vastaanottoantenni on asennettu laitteen sisään.

7) Liitä nyt verkkopistoke 230 V pistorasiaan.
8) Laita paristot (eivat sisally toimituslaajuuteen) sisaan kauko-ohjaimeen (2x AA Mignon LR6 1,5V):

• Avaa kauko-ohjaimen takapuolella oleva kansi
• Laita paristot sisään. Huomioi tällöin oikea napaisus (katso paristikoketelon pohjamerkintä)
  -Sulje kansi uudelseen

SEINÄASENNUS

Design-laitteisto sihen kuuluvine kovaanisineen voidaan asentaa seinaan.

Asianmukaiset ruuvit ja seinäkiinnittimet sisältyvat toimitukseen. Asenna laite kiinteään seineaan.

Ruuvin reiät on porattava 14 cm välein toisistaan.

Jotta ruuvit voivat tartua oikein Design-laitteiston ja kovaäänisten takaosan pidikkeisiin 37, ruuvinkantojen täytyy pistää esi noin 3 mm seinästä.

KÄYTTÖELEMENTIT

CD-lokero
Näytö
Vastaanotin kauko-ohjaimen signaaleille
Painike Mono/Stereo (vain ULA-radiokäytö)
Aänivalintakytkin
Aänen pysäytys/mykistämiskytkenta (Mute)
CD-esitys/Pause
Laitevalintapainikkeet
RANDOM-painike
Eteenpain-painike
Aaltoalueen valinta (ULA/MW)
Suojakotelo
Tauko-painike (Pause) (vain kasetti)
14 Stop/ulosheitto -painike (vain kasetti)
Eteenpäinkelaus (vain kasetti)
Takaisinkelaus (vain kasetti)
Esitys-painike (vain kasetti)
13 Nauhoitus-painike (vain kasetti)
Kuulokeliitäntä
Kasettilokero
Stop-painike (CD)
Taaksepain-painike (^)
Nayton vaihto
TIMER-painike
SLEEP-painike
M-UP/REPEAT-PAINIKE ()
MUISTI (MEMORY) /CLK-ADJ-painike (*)
Aenvoimakkuuden vahentaminen
Aanenvoimakkuuden lisäaminen
PÄÄLLE-/POIS-valmiina (Stand-By) -painike
Tilailmaisin
Vahvavirtapistoke
Kovaanisliitannat
Cinch-liitannat ulkoiselle laitteelle (AUX)
Kohinan vaimennuksen kiinnitys (vain kasetti)
Antennilitäntä
Ripustuslaite seinäasennukseen

Tällä merkillä (*) merkitykt käyttoelementit on kytketty aina laitevalinnan mukaan (esim. radio- tai CD-käytto) useisiin erilaisiin toimintoihin. Lue vastaavat kappaaleet.

Käyttoelementit - ja ovat yksinomaan kasettinauhurikäytöä varten.

KÄYTTÖ

Kun verkkopistoke laitetaan sisään, laite on Valmiustilassa (Stand-By). Kayttonaytt palaa punaisena.
Paina PÄLLE-/POIS-painiketta Laite on nyt Käytötilassa. Käytönäytto palaa vihreänä.
- Palauta valmiustila painamalla PÄÄLLE-/POIS-painiketta uudelleen.
- Pidempien poissaoloen yhteydessä vedä verkkopistoke irti.

LAITTEEN /ÄÄNILÄHTEEN VALITSEMINEN [ » CD / TUNER / TAPE / AUX « ]

• Laitetta valitessasi ja äänilähdettä vaihtaessasi paina vastaavasti merkittyä painiketta B : CD = CD-soitin TUNER = Radio TAPE = Kasettinauhuri AUX = uolkoin laite, esim. levvysoitin

ÄÄENVOIMAKKUUDEN ASETTAMINEN [ » VOLUME / MUTE « ]

• Aänenvoimakkuutta notwithstanding painikkeella
• Aänenvoimakkuutta lasketaan painikkeella
• Tonstop-painikkeen painalluksella kovaäänen ja kuuloke kyketän pois pälä (mykistäminen).

Soinninvalintapainikkeella 串 voidaan sovittaa tietyyn musikkisuntaan kuuluvan kappaleen soinnin laatu ja situ naostaa kuuntelunautintoa. Kulloinenkin valittu asetus CLASSIC, ROCK tai POP naytetaan naytossä (ei nayttöä = neutraali sointi).

Kuulokeliitantän voidaan kytkeä stereokuoloke 8-32 Ohmin 3,5 mm jakkipistoke. Heti kun kuoloke on pistetty sisään, kovaääniset kytketaan pois pälta. Ota huomioon, etta liian korkeä änenvoimakkuus johtaavakaviin kuulovaurioihin.

KELLON ASETUS

1) Jotta voit asettaa kellonajan, laitteen taytyy olla Valmiustilassa (Stand-By) (Käytönäytto palaa punaisena).
2) Paina MEMORY/CLK-ADJ-painiketta kerran - tuntinäytö vilkkuu.
3) Tunnit asetetaan painikkeilla eteenpain ja taaksepain
4) Paina MEMORY/CLK-ADJ-painiketta uudelleen - minuuttinäytö vilkkuu.
5) Minuutit asetetaan nayttoon painikkeila eteenpain 1a taaksepain 23.
6) Paina MEMORY/CLK-ADJ-painiketta uudelleen - näytö lopettaa vilkumisen ja kello käy ("Kaksoispiste" vilkkuu).

PÄÄLLE- JA POISKYTKENTÄAJAN ASETTAMINEN [ » TIMER « ]

Kun aktivoit pälle kytkentäajan, voit joka hetki antaa Design-laitteen herättä sinut.

1) Valitse vastaavalla painikkeella haluamasi laite/äänilähde (CD, TAPE tai TUNER).
2) Valmistele äänilahde, t.s. aseta TUNERilla (RADIO) haluttu asema, pane kasetti sisään nauhuria (TAPE) käyttaessäi ja kelaa haluamaasi paikkaan tai pane CD sisään ja ohjelmoi tarvittaessa kappalejärestys.
3) Paina TIMER-painiketta. Näytössä näytetään TIMER. OHJE: Seuraavia vaiheita varten sinulla 5 sekuntia aikaa kutakin varten. Muussa tapauksessa tapahtuma keskeytetaan. Aloita sitten uudelleen vaiheesta 4).
4) Paina painiketta MODE/REMAIN 2 kertaa. Nayttöön ilmestyy aikanaytto ja siinä nakyv vilkuen TIMER ON.
5) Paina MEMORY/CLK-ADJ-painiketta kerran - tuntinäytö vilkkuu.
6) Aseta tunnit painikkeilla eteenpain ja taaksepain
7) Paina uudelleen MEMORY/CLK-ADJ-painiketta - minuuttinäytö vikkuu.
8) Aseta minuutit painikkeilla eteenpain 10 ja taaksepain 22.
9) Paina MEMORY/CLK-ADJ-painiketta uudelleen - pälle kytkentäika on nyt tallennetu.
10) Jos haluat kasettiheratyksen: paina Esitsys-painiketta 27.
11) Kytke Ilopuksi Design-laite pois pälä (PÄÄLLE-/POIS-painike).

Kun aktivoit poiskytkentäajan, Design-laite kytkee laitteen aina pois pälä tkyttemisaikaan.

1) Paina TIMER-painiketta. Näytössä. näytetään TIMER.
OHJE: Seuraavia vaiheita varten käytetävissä on 5 sekuntia aikaa kutakin varten. Muussa tapauksessa tapahtuma keskeytetään. Aloita sitten uudelleen vaiheesta 2).
2) Paina painiketta MODE/REMAIN 3 kertaa. Nayttöän ilmestyy aikanaytto ja TIMER OFF vilkuu.
3) Paina MEMORY/CLK-ADJ-painiketta kerran - tuntinäytö vilkkuu.
4) Aseta tunti painikkeilla eteenpain ja taaksepain
5) Paina MEMORY/CLK-ADJ-painiketta uudelleen - minuuttinäytö vilkkuu.
6) Aseta minuutit painikkeilla eteenpain 1a taaksepain 22.
7) Paina MEMORY/CLK-ADJ-painiketta uudelseen - poiskytkentaaika on nyt tallennettu.

Paina TIMER-toimintojen poiskytkemistä varten TIMER-painiketta niin usein, kunnes naytössä TIMER himmenetään.

UNI-TOIMINNON AKTIVOIMINEN [» SLEEP «]

Voit märittä ajan valilla 90 ja 10 minuuttia, minkä jälkeen laite pannaan pois päältä.

• Poiskytkentäajan aktivoimiseksi 90 minuutin kuluttua paina SLEEP-painiketta lyhyesti kerran.
  Lyhyemm poiskytentaajan voit asettaa pitamalla SLEEP-painiketta painettuna, kunnes haluttu aika ilmestyy nayttoen.
• Uni-toiminnon voit kytkeä pois pälä t painamalla SLEEP-painiketta niin usein, kunnes näytössä SLEEP on himmennetty.

RADIO

ANTENNIN SUORISTAMINEN

ULA-vastaanottoon käytetään heittoantennia:

• heittoantennin taytyy olla kokonaan rullattu auki
• märätä cokeilemalla heittoantennin paras sijainti
• kiinnä heittoantenni tarvittaessa liimanauhalla seinään.

Märtä MW-vastaanotto varten paras sijainti laitteeseen sisäänrakennetulle antennille niin ikään cokeilemalla.

RADIOKÄYTÖN / TAAJUUSALUEEN (ULA/MW) VALITSEMINEN

1) Valitse laitevalintapainikkeella TUNER (=Radio).
2) Vaihda tajuusvalintapainikkeella vällä ULA (FM) ja keskiaallot (AM).

AUTOMAATTINEN ASEMANHAKU / KASIHAKU

Automaattissaa asemanhaussa taajuutta nostetaan tai lasketaan niin pitkään, kunnes lyydetaan riittavallä vastaanottvoimakkuudella oleva asema.

1) Pidä painiketta eteenpän ① tai taaksepän noin 1 sekunti painettuna - haku alkaa ja loppuu automaattisesti.
2) Haun uudelleen käynnistämista varten pidä painiketta eteenpän tai taaksepain viël kerran n. 1 sekunti painettuna. Manuaalista asemanhakua voit käyttaa hienoviritykseen tai jos tiedat aseman taajuuden.
1) Paina painiketta eteenpain tai taaksepain kerrallaan vain lyhyesti, jotta dostat tai lasket taajuutta pienin askelin.
2) Pidä päniketta > eteenpää tai « taaksepää niin kauan painettuna, kunnes olet tullut halut taluuden läheisyyteen.

Design-laite KH 2300 voi tallentaa 40 asemaan saakka (20 ULA / 20 MW).

1) Aseta haluttu asema, kuten alla kuvataan kohdassa "Automaattinen asemanhaku / käsihaku".
2) Paina MEMORY/CLK-ADJ-painiketta 電 kerran. Nayttöön 電 ilmestyy 5 sekunnin ajaksi vasemmalle puolle näytö ohjelmapaikkaa varten. Tämän 5 sekunnin kuluessa tãytyi suorittaa seuraava askel, muutoin laite vaihtaa jälleen normalalinaytöön. Paina tassapauksessa uudelleen MEMORY/CLK-ADJ -painiketta 電 .
3) Paina M-UP/REPEAT-painiketta niin usein, kunnes haluttu ohjelmapaikka (1 - 20) naytetaan. Toista täm menettely kaikille muille halutuille asemille, jotka pitäa tallentaa.

TALLENNETUN ASEMAN VALINTA

Paina radiokäytössä M-UP/REPEAT-painiketta niin usein, kunnes haluttu ohjelmapaikka tallennetun aseman kanssa ilmestyy näyttoön.

CD-SOITIN

VAARA! CD-soittmessa heikko, mutta teravaki niputettu lasersäde pyyhki sisänlaitetun CD-levyn pintaa. Asiaankuolumattomassa käytössä tämä säde voi olla vaaraksi silmälle - alä missän tapauksssaa avaa laitetta!

CD:N SISAANLAITTO

1) CD-lokero avataan vetamalla ylareuna eteen.
2) Laita CD sisään äänitetty puoli laitetta kohden. Näet oikein sisäänlaitetulla CD:IIä myös painetun puolen. CD täytyy työntää kestävasti akselille (keskellä sijaitseva).
3) Sulje CD-lokero
4) Valitse laitevalintapainikkeella CD-soitin. Naytossa esitet aan kokonaissoittoika ja kappaleiden lukumäär. OHJE: Jos CD:n sisänlaitamisen jälkeen naytossa ei esitet a kappaileiden lukumäärä eikä CD kokonaissoittoiakaa, CD on mahdollisesti laitetu sisän ylosalaisin kännettynä tai se on lkaantunut. Puhdista CD-levy CD-puhdistuslinalla tai laita CD oikein sisän ja tarkista nayttu uudelleen.

CD-SOITTIMEN PERUSTOIMINNOT

• ESITYKSEN KÄYNNISTÄMINEN: Paina - PLAY/PAUSE - esitykäynnisty.
• ESITYKSEN KESKEYTTÄMINEN (PAUSE): Paina painiketta ±b PLAY/PAUSE - esits keskeytetään. Näytössä ±b vilkkuu soiton kestoika. Esitys jatkuu painamalla uudelleen painiketta ±b PLAY/PAUSE.
• ESITYKSEN PYSÄYTTÄMINEN: Paina painiketta STOP - esitis lopetetaan.
  KAPPALEEN HYPPY ETEENPAIN: Painikkeella > eteenpain jokaisella painalluksella hypataan yksi kappale eteenpain.
  KAPPALEEN HYPPY TAAKSEPAIN: Painikkeella taaksepain 二 jokaisella painalluksella hypataayn yksi kappale taaksepain.
• ETEENPÄIN: Pidä > eteenpäin -painiketta painettuna siirtyäksesi kesken kappaletta eteenpäin.
• TAAKSEPÄIN: Pidä « taaksepäin -painiketta painettuna siirtyäksesi kesken kappaletta taaksepäin.

CD-lokero voidaan avata joka hetki. Esitys pysahtyy silloin automaatissesti. Ota CD pois vasta, kun se on tasyin pysahtynyt.

KAPPALEJÄRJESTYKSEN OHJELMOIMINEN [ » TRACK MEMORY « ]

Kappalejärestyksen ohjelmoini on mahdollista vain pysäytetyll CD:IIa. Enintäan 20 kappaletta voidaan ohjelmoida.

1) Laita CD sisään
2) Valitse CD-soitin laitevalintapainikkeella CD
3) Paina MEMORY/CLK-ADJ-painiketta. Näytöön ilmesyy TRACK MEMORY.
4) Valitse painikkeella eteenpain tai taaksepain kappaleen numero, joka pitaa soittaa ensiki.
5) Paina MEMORY/CLK-ADJ-painiketta. Kappale on nyt ensimmäisellä ohjelmapaikalla (P-01) tallennettuna. Toista vaiheet 3) - 5) aina 20 kappaleeseen saakka. Voit ohjelmoida saman kappaleen myös useamman kerran. Ohjelmoitu kappalejärestys pysyy tallennettuna niin pitkään, kunnes CD poistetaan, CD-lerolle valitaan toinen toiminto tai laite kytketään pois pälätä.

OHJELMOIDUN KAPPALEJÄRJESTYKSEN KÄYNNISTÄMINEN

1) Paina MEMORY/CLK-ADJ-painiketta 2. Näytöön ilmestyy TRACK MEMORY ja ohjelmoidut kappalet.
2) Paina 一 PLAY/PAUSE-painiketta - esitys kaynnistyy ja tapahtuu ohjelmoidussa järestykssssa.
3) Poista ohjelmoini painamalla painiketta STOP.

TOISTO-TOIMINNOT [ » REPEAT « ]

• CD:n kaikkien kappaleiden toistamista varten paina, M-UP/REPEAT-painiketta 3. Näytöön 2 ilmestyy REPEAT.
  Yhden ainoan kappaleen toistamista varten paina, M-UP/REPEAT-painiketta 2 kertaa halutun kappaleen soidessa. Näytössä 2 vilkkuu REPEAT.
• Ohjelmoidun kappalejärestyksen toistoa varten paina M-UP/REPEAT-painiketta ohjelmoidun kappalejärestyksen esityksen aikana. Näytöän ilmestyy REPEAT.
  Toisto-toiminnon poiskytkemista varten paina M-UP/REPEAT-painiketta niin usein, kunnes naytossa REPEAT himmennetaan.

KAPPAALEEN SOITTAMINEN SATUNNAISESSA JÄRJESTYKSESSÄ [ » RANDOM « ]

RANDOM-toiminnolla valitaan sisään laitetun CD:n kappalejärestys satunnaiseksi.

1) Laita CD sisään
2) Valitse CD-soitin laitevalintapainikkeella CD
3) Paina RANDOM-painiketta. Näytöön ilmestyy RANDOM.
4) Paina painiketta 一 PLAY/PAUSE - esitys käynnistyy satunnaisessa järestyksessä.

KASETTINAHURI

KASETIN SISÄÄN LAITTO

1) Avaa suojakotelo eteenpain. Sen takana ovat kasettinauhurin kayttopainikkeet (ja kuulokeliitanta).
2) Kasettilokero avataan painamalla painiketta 4. Kasettilokero avautuu automaattisesti.
3) Laita kasetti sisään nauhapuoli alaspäin. Nauhan tulee olla kireä ja ilman mutkia.
4) Sulje kasettilokero.
5) Valitse kasettinahuri laitevalintapainikkeella TAPE.

KASETTINAUHURIN PERUSTOIMINNOT

• ESITYKSEN KÄYNNISTÄMINEN: Paina painiketta -esitykäynnistyy.
• ESITYKSEN KESKEYTTÄMINEN (PAUSE): Paina painiketta - esitys keskeytetään. Esitys jatkuu painamalla painiketta uudelleen.
• ESITYKSEN PYSÄYTÄMINEN: Paina painiketta STOP - esitypsysäytetään.
  ETEENPÄINKELAUS: Paina painiketta 13.
• TAKAISINPÄINKELAUS: Paina painiketta

KASETTIEN NAUHOITUS

Design-laitteisto KH 2300 on varustettu automaattisella ohjauksella. Aenenvoimakkuuden tai aenenvarin muutoksilla ei ole vaikutusta nauhoitukseen.

1) Laita kasetti sisään ja kelaa tarvittaessa paikkaan, josta nauhoituksen tulee alkaa.
2) Paina (PAUSE-) painiketta 13.
3) Paina NAUHOITUS- painiketta 13. Painike 12 pysyy automaattisesti painettuna.
4) Nauhoitukseen tarkoitetu laite tai aänilähde valitaan painamalla vastaavasti merkittyä painiketta
5) Vapauttamalla TAUKO- (PAUSE-) painike nauhoitus aloitetaan.
6) Nauhoitus päätätän painamalla painiketta.

ÄANIPÄIDEN PUHDISTUS

Käytä aänipäden ja nauhaohjausosien puhdustukseen sānnöllisesti vastaavaa puhdistuskasettia.

KONFORMITEETTISELVITYS

Me, Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, selitämme tamä tuotteen yhdenmukaisuuden seuraavien EY-ohjesäntöjen kanssa:

Sähkomagneettinen mukautuvaisuus:

Sovelletut harmonisoidut normit:

Konetyyppi/tyyppi/Koneen märitelma:

KH 2300

DESIGN-LAITTEISTOPYSTY-CD-SOITTIMELLA

Bochum, 31.08.2002

Hans Kompernaß - toimitusjohtaja -

VIKTIGA SÄKERHETSANVISNINGAR
