HW-K440 - Äänipalkki SAMSUNG - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langattomalla subwooferilla varustettu soundbar
Kanavien lukumäärä	2.1
Kokonaisteho	200 W
Soundbarin mitat (L x K x S)	860 x 59 x 75 mm
Soundbarin paino	1,8 kg
Subwooferin mitat (L x K x S)	150 x 300 x 300 mm
Subwooferin paino	4,5 kg
Virtalähde	AC 100-240 V, 50/60 Hz
Virrankulutus	25 W (soundbar), 30 W (subwoofer)
Bluetooth-versio	4.1
Ääniformaatit	Dolby Digital, DTS
Tulot	HDMI (ARC), Optinen, USB
Äänitilat	Vakio, Surround, Peli, Bass Boost
Langattoman subwooferin yhteys	2,4 GHz automaattinen pariliitos
Puhdistusohjeet	Pyyhi kuivalla pehmeällä liinalla
Turvallisuusohjeet	Älä avaa laitetta; huolto on annettava ammattitaitoiselle henkilöstölle
Varaosien saatavuus	Ota yhteyttä Samsungin asiakastukeen varaosien saamiseksi
Korjattavuus	Ei käyttäjän huollettavissa; ammattimainen korjaus vaaditaan
Yleiset tiedot	Samsung HW-K440 Soundbar; sisältää kaukosäätimen ja seinäkiinnityssarjan

Usein kysytyt kysymykset - HW-K440 SAMSUNG

Kuinka yhdistän soundbarin televisiooni Bluetoothin kautta?

Paina kaukosäätimen Source-painiketta, kunnes näytössä näkyy BT. Ota televisiossasi Bluetooth käyttöön ja etsi 'Samsung HW-K440'. Valitse se pariliitosta varten.

Voiko soundbarin asentaa seinälle?

Kyllä, soundbarin mukana tulee seinäkiinnitysteline. Käytä mukana toimitettuja ruuveja ja tulppia. Varmista, että seinä kestää painon (1,8 kg).

Kuinka nollaan soundbarin tehdasasetuksiin?

Kun soundbar on päällä, pidä Volume Up- ja Volume Down-painikkeita samanaikaisesti painettuna 5 sekunnin ajan. Näytössä näkyy 'INIT' ja se sammuu.

Mitä äänitiloja on saatavilla ja kuinka vaihdan niitä?

Paina kaukosäätimen Sound Mode-painiketta vaihtaaksesi tilojen Vakio, Surround, Peli ja Bass Boost välillä.

Miksi subwooferini ei yhdisty?

Varmista, että subwoofer on enintään 5 metrin etäisyydellä soundbarista ja molemmat ovat päällä. Paina subwooferin takana olevaa Pair-painiketta 3 sekunnin ajan. Sininen LED vilkkuu ja jää palamaan, kun yhteys on muodostettu.

Kaukosäädin ei toimi. Mitä minun pitäisi tehdä?

Tarkista paristot ja vaihda tarvittaessa. Varmista, ettei kaukosäätimen ja soundbarin välillä ole esteitä. Suuntaa kaukosäädin suoraan soundbarin IR-anturiin.

Kuinka päivitän laiteohjelmiston?

Laiteohjelmistopäivitykset tehdään USB:n kautta. Lataa uusin laiteohjelmisto Samsungin verkkosivustolta, kopioi se USB-tikulle, liitä se soundbarin USB-porttiin ja paina kaukosäätimen USB-painiketta. Päivitys alkaa automaattisesti.

Soundbarista ei tule ääntä. Kuinka voin vianmäärittää?

Tarkista, että tulolähde on oikea. Varmista, että HDMI- tai optinen kaapeli on kunnolla kiinni. Lisää äänenvoimakkuutta. Jos käytät Bluetoothia, varmista, että laite on pariliitetty ja toistaa ääntä.

Onko soundbar yhteensopiva minkä tahansa television kanssa?

Soundbar toimii minkä tahansa television kanssa, jossa on HDMI ARC-portti, optinen lähtö tai Bluetooth-yhteys. Parhaan suorituskyvyn saavuttamiseksi käytä HDMI ARC:ia.

Mikä on virrankulutus valmiustilassa?

Soundbar kuluttaa valmiustilassa alle 0,5 W täyttäen energiatehokkuusstandardit.

KÄYTTÖOHJE HW-K440 SAMSUNG

Kiitos, kun ostit Samsungin tuotteen. Saat lisäpalveluita rekisteröimällä tuotteesi osoitteessa www.samsung.com/register

TURVALLISUUSOHJEET

TURVAOHJEITA

SÄHKÖISKUVAARAN VÄHENTÄMISEKSI ÄLÄ IRROTA TAKAKANTTA.

EI SISÄLLÄ OSIA, JOITA KÄYTTÄJÄ VOISI KORJATA. JÄTÄ HUOLTO- JA KORJAUSTYÖT VALTUUTETUN HUOLTOLIIKKEEN TEHTÄVIKSI.

	MUISTUTUSSÄHKÖISKUVARAÄLÄ AVAA			Tämä symboli ilmaisee, että laitteen sisällä on suurjännite. On vaarallista joutua kosketuksiin tämän tuotteen minkään sisäisen osan kanssa.
				Tämä symboli ilmaisee, että tämän tuotteen mukana on toimitettu tärkeää viitemateriaalia koskien käyttöä ja huoltoa.

	Luokan II laite: Tämä merkki tarkoittaa, että laite ei edellytä maadoitusta.
	AC-jännite: Tämä merkki tarkoittaa, että merkissä mainittu nimellisjännite on AC-jännite.
	DC-jännite: Tämä merkki tarkoittaa, että merkissä mainittu nimellisjännite on DC-jännite.
	Huomio, tutustu käyttöohjeisiin: Tämä merkki tarkoittaa, että käyttäjän tulisi tutustua käyttöoppaassa oleviin turvallisuustietoihin.

VAROITUS: Tulipalon ja sähköiskun vaaran vähentämiseksi älä altista laitetta sateelle tai kosteudelle.

MUISTUTUS: SÄHKÖISKUN VÄLTTÄMISEKSI LAITA PISTOKKEEN LEVEÄ PISTOTULPPA LEVEÄÄN KOLOON, TYÖNNÄ PISTOKE POHJAAN.

• Tämän laitteen saa kytkeä vain maadoitettuun pistorasiaan.
• Jos laite täytyy saada irti sähköverkosta, pistoke täytyy irrottaa pistorasiasta, joten pistokkeen tulisi olla paikassa, jossa siihen pääsee helposti käsiksi.

MUISTUTUS

• Laitetta ei saa altistaa tippuvalle tai roiskuvalle vedelle. Älä aseta vedellä täytettyjä esineitä, kuten maljakkoja, laitteen päälle.
• Laitteen virta kytketään täysin pois päältä irrottamalla virtajohto seinän pistorasiasta. Tämän vuoksi virtajohdon on oltava aina helposti saatavilla.

TURVAOHJEET

Varmista, että käytettävän verkkovirran arvot vastaavat laitteen takana olevassa tarrassa ilmoitettuja arvoja. Aseta laite soveltuvalle alustalle (kaluste) vaakatasoon siten, että sen ympärille jää riittävästi tilaa ilmanvaihdolle 7 - 10 cm. Varmista, että ilmanvaihtoaukkoja ei ole peitetty tai tukittu. Älä aseta laitetta kaiuttimien tai muiden mahdollisesti kuumenevien laitteiden päälle. Tämä laite on suunniteltu jatkuvaan käyttöön. Voit kytkeä virran täysin pois yksiköstä kytkemällä virtajohdon irti pistorasiasta. Kytke virta pois täysin, jos jätät yksikön käyttämättömään tilaan pitkäksi aikaa.

Irrota virtajohto pistorasiasta ukkosella. Salamaniskun aikaansaama jännitepiikki voi vahingoittaa laitetta.

Älä altista laitetta kosteudelle (esim. maljakot), kuumuudelle (esim. takka) tai voimakkaita sähkö- tai magneettikenttiä aiheuttaville laitteille. Irrota virtajohto pistorasiasta, jos laitteeseen tulee toimintahäiriö. Tätä laitetta ei ole tarkoitettu teollisuuskäyttöön. Laite on tarkoitettu vain henkilökohtaiseen käyttöön.

Laitteeseen voi tiivistyä kosteutta, jos laitetta tai levyä on säilytetty kylmässä. Jos siirrät laitteen paikasta toiseen talviaikaan, odota ennen käyttöä, että laite lämpenee huoneenlämpöiseksi noin 2 tunnissa.

Älä jätä laitetta suoraan auringonvaloon tai muiden lämmönlähteiden lähelle. Tämä voi johtaa laitteen ylikuumentumiseen ja toimintahäiriöön.

Tässä laitteessa käytetään paristoja, joiden sisältämät kemikaalit ovat vahingollisia luonnolle. Paristoja ei tule hävittää tavallisen kotitalousjätteen mukana.

Akkuja ja paristoja ei saa heittää tuleen. Älä aiheuta oikosulkua tai ylikuumenemista paristoihin tai pura niitä. Jos akku tai paristo vaihdetaan väärin, on olemassa räjähdyksen vaara. Vaihda akut ja paristot vain samanlaisiin tai vastaavantyyppisiin akkuihin ja paristoihin.

VAROITUS. PARISTOA EI SAA NIELLÄ. KEMIKAALISEN PALOVAMMAN VAARA.

[Kaukosäädin toimitetaan tuotteen mukana] Tämä tuote sisältää nappikennopariston.

Jos nappikennoparisto niellään, se voi aiheuttaa vakavia sisäisiä palovammoja vain 2 tunnin sisällä ja voi johtaa kuolemaan. Pidä uudet ja käytetyt paristot poissa lasten ulottuvilta. Jos paristolokero ei

sulkeudu kunnolla, lopeta tuotteen käyttö ja pidä se poissa lasten ulottuvilta. Jos uskot, että paristo tai paristoja on voitu niellä tai ne ovat kulkeutuneet mihin tahansa ruumiinosaan, hakeudu välittömästi lääkäriin.

SISÄLTÖ

2 ENNEN ALOITUSTA

2 Turvallisuusohjeet

5 Sisältö

6 KUVAUS

6 Etupaneeli / oikea sivupaneeli

7 Pohjapaneeli

8 Kaukosäädin

11 ASENNUS

11 Soundbarin asentaminen

11 Seinä telineen asentaminen

15 Soundbar-laitteen irrottaminen seinästä

16 LIITÄNNÄT

16 Bassokaiuttimen kytkeminen

18 SWA-8000S-sarjan liittäminen (myydään erikseen)

20 Kytkentä televisioon

20 Yhdistäminen TV:hen digitaalisella optisella kaapelilla

21 TV SoundConnect

22 Kytkeminen ulkoisiin laitteisiin

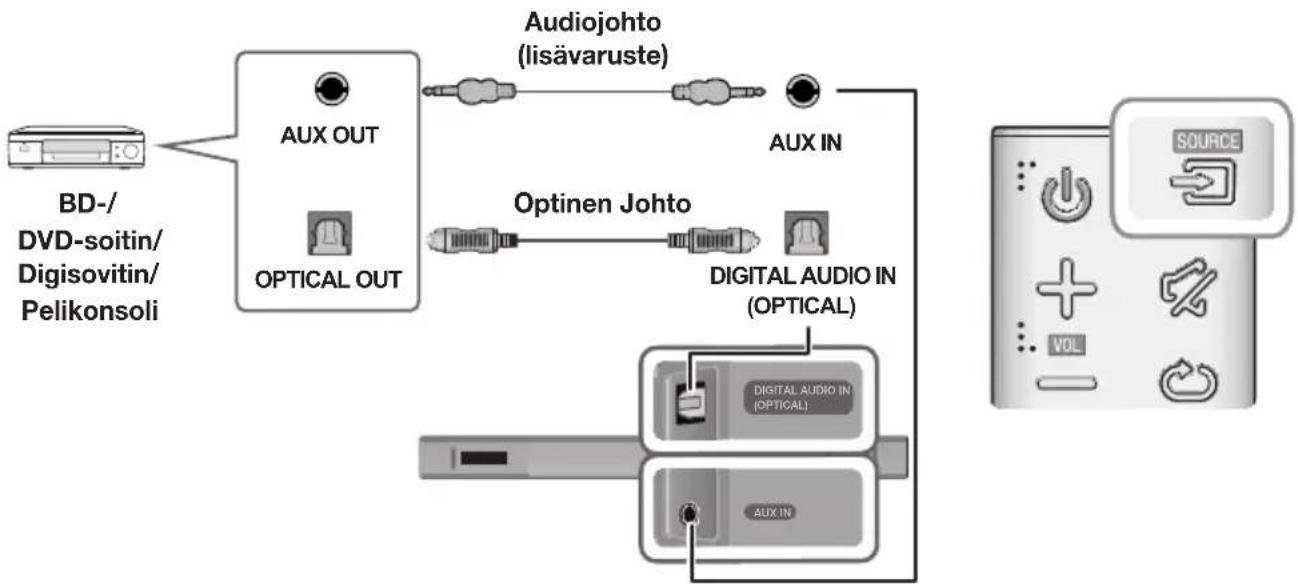

22 Optinen tai analoginen äänikaapeli

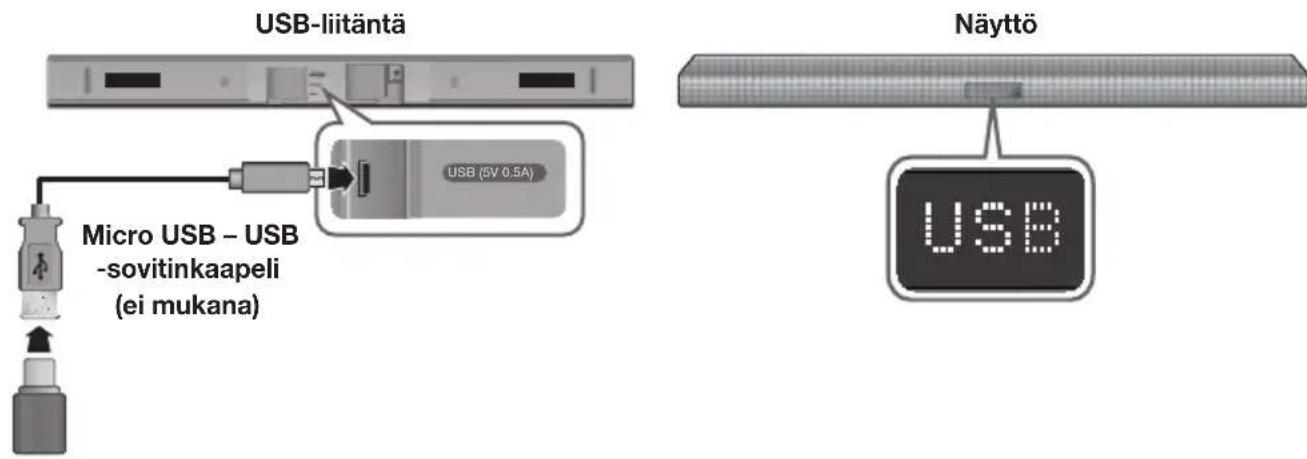

23 USB

25 TOIMINNOT

25 Tulotila

26 Bluetooth

30 Ohjelmiston päivitys

32 VIANMÄÄRITYS

32 Vianmääritys

33 LIITE

33 Tiedot

- Tämän käyttöoppaan kuvitus on vain viitteeksi, ja se saattaa erota varsinaisen tuotteen ulkonäöstä.

• Käsittelykulut voidaan periä, jos

(a) teknikko kutsutaan kotiisi pyynnöstäsi, ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta).

(b) tuot laitteen korjauskeskukseen ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta).

- Kerromme sinulle käsittelykulun summan ennen kuin teemme kotikäynnin tai aloitamme työt.

SISÄLTÖ

ENNEN KÄYTTÖOPPAAN LUKEMISTA

Huomioi seuraavat kohdat ennen käyttöoppaan lukemista.

▶ Oppaassa käytetyt kuvakkeet

Kuvake Termi Määritelmä
	Muistutus	Tämä koskee tilannetta, jossa toiminto ei toimi tai asetukset voivat peruuntua.
	Huomautus	Sivulla olevia vinkkejä tai ohjeita, jotka auttavat toiminnon käytössä.

Tarkista, että pakkauksesta löytyvät seuraavat tarvikkeet.

Kaukosäädin / Litiumparisto (3V : CR2032)

Virtajohto : 2 kpl

Verkkolaite (Pääyksikkö)

Verkkolaite (Bassokaiutin)

Optinen kaapeli Seinäkiinnitysopas Pidikeruuvi : 2 kpl

Ruuvi : 2 kpl Seinäkiinnitin, vasen

Seinäkiinnitin, oikea

• Lisävarusteiden ulkonäkö voi erota hieman alla olevista kuvista.
• Micro USB – USB -sovitinkaapeli myydään erikseen. Jos haluat ostaa kaapelin, ota yhteys Samsung-huoltoon tai Samsung-asiakaspalveluun.

ETUPANEELI / OIKEA SIVUPANEELI

① + - (Äänenvoimakkuus) -painike

Voit säätää äänenvoimakkuutta.

Äänenvoimakkuuden taso ilmestyy etupaneelin näytölle.

② -Lähde) -painike

Valitsee D.IN-, AUX-, BT-, TV-, USB-tulon.

• Kun laitteessa on virta päällä, paina → -painiketta yli 3 sekuntia. Asetat painikkeen näin (Mykistys) -painikkeeksi. Peruuta (Mykistys) -painikkeen asetus painamalla -painiketta uudelleen yli 3 sekuntia.

③ (Virta) -painike

Kytkee virran päälle ja pois päältä.

Näyttää käytössä olevan tilan.

• Virtanäppäin toimii 4–6 sekunnin kuluttua virtajohdon kytkemisestä.
• Kun kytket laitteen virran päälle, laite on valmis äänentoistoon n. 4-5 sekunnin kuluttua.
• Jos haluat kuunnella ääntä vain Soundbarista, sinun on kytkettävä TV:n kaiuttimet pois päältä TV:si Ääniasetukset -valikosta. Katso ohjeita television käyttöoppaasta.

POHJAPANEELI

Kytke tasavirtasovitin virtalähteeseen ja kytke sitten verkkovirtasovittimen johto pistorasiaan.

• Kun irrotat virtajohdon tai verkkovirtasovittimen pistorasiasta, pidä kiinni pistokkeesta. Älä vedä johdosta.
• Älä kytke tätä laitetta tai muita komponentteja pistorasiaan, ennen kuin kaikki laitteiden väliset kytkennät on tehty.
• Aseta verkkolaite lappeelleen pöydälle tai lattialle. Jos asetat verkkolaitteen niin, että se riippuu virtajohdon tuloliitäntä ylöspäin, verkkolaitteen sisään voi päästä vettä tai muita sitä vahingoittavia aineita.

KAUKOSÄÄDIN

LÄHDE

Valitse Soundbariin kytketty lähde painamalla tätä.

Mykistys

Voit asettaa äänenvoimakkuudeksi 0 yhdellä painikkeen painalluksella. Voit palauttaa äänet painamalla painiketta uudelleen.

Toistuva toisto

Voit asettaa Toistuva toisto -toiminnon musiikin toiston aikana USB-laitteelta.

OFF - REPEAT : Toistuvan toiston peruutus.

TRACK - REPEAT : Toista raita toistuvasti.

ALL - REPEAT : Toista kaikki raidat toistuvasti.

RANDOM - REPEAT : Toista raidat satunnaisessa järjestyksessä. (Jo toistettu raita voidaan toistaa uudelleen.)

Ohittaa eteenpäin

Jos käytettävällä laitteella on useampi kuin yksi tiedosto ja painat ►I-painiketta, seuraava tiedosto valitaan.

Bluetooth POWER

Kytke Bluetooth POWER -toiminto käyttöön tai poista se käytöstä kaukosäätimen Bluetooth POWER On -painikkeella. Saat lisätietoja sivuilta 22 ja 27.

((o)) SOUND

Tilaääni lisää ääneen syvyyttä ja tilantuntua. Painamalla ((o)) SOUND -painiketta toistuvasti voit siirtyä Tilaääni -asetuksesta toiseen: ON - SURROUND SOUND, OFF - SURROUND SOUND

Ota Auto Power Link -toiminto käyttöön tai poista se käytöstä pitämällä painettuna ◀-painiketta noin 5 sekuntia. OFF - POWER LINK, ON - POWER LINK

* Auto Power Link Synkronoi Soundbar-laitteen yhdistettyyn optiseen lähteeseen optisen liitännän kautta, jolloin se käynnistyy automaattisesti käynnistäessäsi TV:n. (Katso sivu 20) Auto Power Link -toiminto on käytettävissä vain D.IN-tilassa.

SOUND EFFECT

Voit valita haluamasi äänitilan kuudesta vaihtoehdosta – STANDARD (Alkuperäinen Ääni), MUSIC, CLEAR VOICE, SPORTS, MOVIE ja NIGHT – riippuen äänilähteestä, jota haluat kuunnella.

Jos haluat kuunnella alkuperäistä ääntä, valitse STANDARD -tila.

* DRC (Dynamic Range Control)

Voit Dolby Digital -äänen dynamiikka-alueen rajoitusta. Pidä painettuna SOUND EFFECT-painiketta 5 sekuntia STANDBY -tilassa, kun haluat ottaa DRC (Dynamic Range Control) -toiminnon käyttöön tai poistaa sen käytöstä.

Virta Kytkee virran päälle ja pois päältä.

Äänenvoimakkuus

Säätää laitteen äänenvoimakkuutta.

Toisto / Tauko

Voit keskeyttää tiedoston toiston väliaikaisesti painamalla ▶II -painiketta. Toista valittu tiedosto painamalla ▶II -painiketta uudelleen.

Siirry Edelliseen

Jos käytettävällä laitteella on useampi kuin yksi tiedosto ja painat ◀◀-painiketta, edellinen tiedosto valitaan.

SOUND CONTROL

Valitse painamalla TREBLE, BASS, SUBWOOFER LEVEL, AUDIO SYNC, REAR SPEAKER tai REAR LEVEL.

Säädä sitten painikkeilla ◀, ► TREBLE- tai BASS-äänenvoimakkuutta välillä -6–+6 tai SUBWOOFER LEVEL -äänenvoimakkuutta välillä -12, -6–+6.

Pidä SOUND CONTROL -painike painettuna noin 5 sekuntia säätääksesi jokaisen taajuusalueen äänen. Valittavissa olevat taajuusalueet: 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz ja 10 KHz. Jokaisen arvo voidaan asettaa välillä -6 - +6.

Jos Soundbar on kytketty digitaaliseen TV:hen ja videokuva ei ole synkronoitu äänen kanssa, paina SOUND CONTROL -painikkeita synkronoidaksesi äänen ja videon. Voit säätää äänen viiveaikaa välillä 0–300 ms käyttämällä painikkeita

◀, ▶. Äänen synkr. -toiminto ei välttämättä toimi USB-, TV- tai BT-tilassa. Voit ottaa takakaiuttimien äänen käyttöön tai poistaa sen käytöstä valitsemalla REAR SPEAKER Sound Control -asetuksissa ja säätämällä sitten äänenvoimakkuutta välillä OFF-RS – ON-RS painikkeilla ◀ ja ▶.

Voit säätää takakaiuttimien tasoa valitsemalla REAR LEVEL Sound Control -asetuksissa ja säätämällä sitten äänenvoimakkuutta välillä RS -6-+6 painikkeilla

◀

- REAR SPEAKER -asetus ja REAR LEVEL -tila ovat käytettävissä vain, kun SWA-8000S (myydään erikseen) on liitetty.

• Jos SWA-8000S irrotetaan, REAR SPEAKER ja REAR LEVEL pysyvät näkyvissä, mutta toiminnot eivät ole käytettävissä. • TV:n käyttö TV:n kaukosäätimellä.

▶Soundbar-laitteen ohjaaminen TV:n kaukosäätimellä

1. Pidä ((o)) SOUND -painiketta painettuna yli viisi sekuntia, kun Soundbar-laite on käynnissä.
2. "ON - TV REMOTE" -teksti näkyy Soundbar-laitteen näytössä.
3. Määritä TV:n valikossa ulkoinen kaiutin TV:n kaiuttimeksi.

- Vain painikkeet VOL +/- ja (Mykistys) ovat käytettävissä tässä toiminnossa.

- TV:n valikot määräytyvät valmistajan ja mallin mukaan. Katso lisätietoja TV:n käyttöoppaasta.

- Tämä toiminto ei ole käytettävissä, jos Soundbar on TV SoundConnect -tilassa.

• Tätä toimintoa tukevat valmistajat:

- VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

- TV:n kaukosäätimen valmistajan mukaan voi olla, ettei tämä toiminto ole yhteensopiva kaukosäätimen kanssa.

- Voit poistaa tämän toiminnon käytöstä painamalla SOUND -painiketta viisi sekuntia.

"OFF - TV REMOTE" -teksti näkyy Soundbar-laitteen näytössä.

PARISTOJEN ASETTAMINEN KAUKOSÄÄTIMEEN

1. Käännä kaukosäätimen paristosuojusta sopivalla kolikolla vastapäivään poistaaksesi sen kuvan näyttämällä tavalla.
2. Aseta 3V-litiumparisto. Pidä positiivinen napa (+) ylöspäin, kun asetat pariston. Aseta paristosuojus paikalleen ja kohdista '•' -merkit vierekkäin kuvan näyttämällä tavalla.
3. Käännä kaukosäätimen paristosuojusta sopivalla kolikolla myötäpäivään, kunnes se on kunnolla kiinni.

SOUNDBARIN ASENTAMINEN

SEINÄTELINEEN ASENTAMINEN

Asennuksen varotoimenpiteet

- Asenna vain pystysuuntaiselle seinälle.

• Älä suorita asennusta paikassa, jossa on korkea lämpötila tai kosteutta, sillä seinä ei kestä järjestelmän painoa.
• Tarkista seinän vahvuus. Jos seinä ei ole riittävän vahva tukemaan laitetta, vahvista seinä tai asenna laite seinälle, joka pystyy tukemaan laitteen painon.
• Hanki seinään sopivat kiinnitysruuvit tai kiinnikkeet (kipsilevy, raudoitettu levy, puu jne.). Aseta tukiruuvit seinäkiinnikkeisiin, jos mahdollista.

- Osta Soundbarin seinälle asennusta varten ruuvit, jotka vastaavat seinän tyyppiä ja paksuutta.

-Läpimitta: M5

-Pituus: Suosittelemme vähintään 35 mm:n pituutta.

• Kytke kaapelit yksiköstä ulkoisiin laitteisiin ennen kuin asennat yksikön seinälle.
• Pidä huoli, että sammutat virran laitteesta ja kytket pistokkeen irti ennen asennusta. Muussa tapauksessa on olemassa sähköiskun vaara.

1. Aseta Seinäkiinnitysopas seinäpintaa vasten.
2. Aseta Seinäkiinnitysopas vaakasuoraan asentoon.
3. Jos TV on asennettu seinälle, asenna Soundbar vähintään 5 cm:n päähän TV:n alle.

1. Kohdista paperimallin Keskiviiva TV:n keskikohtaan (jos asennat Soundbar-laitteen TV:n alapuolelle) ja kiinnitä sitten Seinäkiinnitysopas seinään teipillä.

- Jos et tee asennusta TV:n alapuolelle, aseta Keskiviiva asennusalueen keskikohtaan.

1. Merkitse kiinnitysruuvien paikat työntämällä kuulakärkikynän tai terävän lyijykynän kärki oppaan kummassakin päässä olevan B-TYPE -kuvan keskikohdan läpi ja irrota sitten Seinäkiinnitysopas.
2. Oraa sopivan kokoisella poranterällä seinään reikä kummankin merkinnän kohdalle.

- Jos merkinnät eivät vastaa tappien paikkoja, varmista, että asetat reikiin oikeanlaiset ankkurit tai kiinnitystulpat, ennen kuin asennat kiinnitysruuvit. Jos käytät ankkureita tai kiinnitystulppia, varmista, että poraamasi reiät ovat tarpeeksi suuret käyttämillesi ankkureille tai kiinnitystulpille.

1. Työnnä ruuvi (ei mukana) jokaisen Pidikeruuvi-ruuvin läpi ja kierrä sitten jokainen ruuvi tiukasti kiinni kiinnitysruuvin reikään.

1. Kiinnitä kahdella Ruuvi (M4 x L12) molemmat Seinäkiinnittimien V ja O Soundbar-laitteen pohjaan. Varmista, että Soundbar-laitteessa olevat kohoumat tulevat kiinnittimissä oleviin reikiin.

Soundbar-laitteen oikea sivu

- Varmista, että Seinäkiinnittimien kiinnityspuoli on taaksepäin.

Seinäkiinnitin, oikea

Seinäkiinnitin, vasen

- Vasen ja oikea kiinnitin ovat erimuotoisia. Varmista, että asetat ne oikein.

1. Asenna Soundbar-laite siihen kiinnitettyjen Seinäkiinnittimien avulla ripustamalla seinäkiinnittimet seinässä oleviin Pidikeruuvi.

- Kallista Soundbar-laitetta hieman ja aseta Pidikeruuvi päät Seinäkiinnittimien reikiin. Varmista, että molemmat puolet on kiinnitetty pitävästi, työntämällä Soundbar-laitetta nuolen suuntaan.

SOUNDBAR-LAITTEEN IRROTTAMINEN SEINÄSTÄ

1. Erota Soundbar-laite seinäkiinnittimestä painamalla sitä nuolen suuntaan ja vedä se sitten pois seinästä kuvan mukaisesti.

• Älä roiku kiinni asennettussa laitteessa, ja vältä iskujen kohdistumista laitteeseen.
• Kiinnitä laite seinään tiiviisti, jotta se ei pääse putoamaan. Laite voi pudotessaan vaurioitua tai aiheuttaa vammoja.
• Jos laite on asennettu seinälle, varmista, että lapset eivät pääse kiskomaan liitäntäjohtoja, jotta laite ei putoa.
• Jos TV asennetaan seinälle, kaiutinjärjestelmä tulee pitää vähintään 5 cm TV:n alla, jotta asennus onnistuu parhaalla mahdollisella tavalla.
• Jos et asenna laitetta seinälle, asenna se turvalliselle ja tasaiselle pinnalle.

• Älä kytke tätä laitetta tai TV:tä pistorasiaan, ennen kuin kaikki laitteiden väliset kytkennät on tehty.
• Laitteen virta täytyy katkaista ja sen virtajohto irrottaa ennen laitteen asennusta tai siirtoa.

BASSOKAIUTTIMEN KYTKEMINEN

KYTKEMINEN BASSOKAIUTTIMEEN AUTOMAATTISESTI

Bassokaiuttimen yhdistämistunnus on esimääritetty tehtaassa, ja päälaitteen ja bassokaiuttimen pitäisi yhdistyä (muodostaa langaton yhteys) automaattisesti, kun päälaite ja bassokaiutin käynnistetään.

- Kun bassokaiutin on yhdistetty täydellisesti, bassokaiuttimen sininen yhteysmerkkivalo lakkaa vilkkumasta ja palaa jatkuvasti. Alla on lueteltu bassokaiuttimen LED-merkkivalotilat:

1	Sininen ○	Automaattinen yhteys on valmis.
2	Sininen ○ vilkkuu	Automaattinen yhteys ei ole valmis.
3	Sininen ○ ei pala	a. Onko virtajohto kytketty pistorasiaan? Jos ei, kytke virtapistoke pistorasiaan.b. Jos virtakaapeli on kytketty oikein, tarkista Soundbar-päälaite.Jos Soundbar-päälaite on pois päältä (valmiustilassa), bassokaiutin on myös valmiustilassa, eikä sininen LED-ilmaisin ole päällä.

KYTKEMINEN BASSOKAIUTTIMEEN MANUAALISESTI

Jos sininen merkkivalo ei lakkaa vilkkumasta, kun päälaite ja bassokaiutin käynnistetään, määritä tunnus noudattamalla seuraavia ohjeita.

- Tärkeää: Aseta paristo kaukosäättimeen ennen aloittamista. Katso ohjeet sivulta 10.

1. Kytke päälaitteen ja bassokaiuttimen virtajohdot pistorasiaan.
2. Paina bassokaiuttimen takana olevaa ID SET -painiketta pienellä terävällä esineellä 5 sekunnin ajan.

- Bassokaiuttimen LINK-merkkivalo (sininen LED-merkkivalo) vilkkuu nopeasti.

1. Kun päälaite on pois päältä, paina kaukosäätimen (Mykistys) -painiketta 5 sekunnin ajan.
2. ID SET -viesti tulee näkyviin Soundbarin näytölle.
3. Viimeistele linkitys kytkemällä pääyksikön virta päälle, kun bassokaiuttimen sininen LED-valo vilkkuu.

- Päälaite ja bassokaiutin on nyt linkitetty (yhdistetty).

- Bassokaiuttimen LINK-merkkivalon (sininen merkkivalo) pitäisi palaa jatkuvasti, ei vilkkua.

- Jos LINK-merkkivalo ei pala jatkuvasti sinisenä, yhteyden muodostaminen on epäonnistunut. Sammuta päälaite ja aloita uudelleen vaiheesta 2.

- Saat parhaan äänenlaadun langattomasta bassokaiuttimestasi valitsemalla sopivan äänitehosteen. (Katso sivu 8)

- Laitteen virta täytyy katkaista ja sen virtajohto irrottaa ennen laitteen asennusta tai siirtoa.

- Jos käytät Soundbarin lähellä laitetta, joka käyttää samaa taajuutta (2,4 GHz) kuin Soundbar, äänessä voi esiintyä häiriöitä.

- Radioaallon lähetysetäisyys on noin 10 metriä, mutta etäisyys voi vaihdella käyttöympäristön mukaan. Jos pääyksikön ja langattoman vastaanotinyksikön välissä on teräsbetoniseinä tai metallinen seinä, järjestelmä ei välttämättä toimi ollenkaan, koska radioaalto ei kykene läpäisemään metallia.

- Jos päälaitteen langaton yhteys ei toimi, muodosta järjestelmän päälaitteen ja langattoman bassokaiuttimen välinen yhteys uudelleen edellisen sivun kohtien 1–5 mukaan.

- Langattomassa bassokaiuttimessa on sisäinen vastaanottoantenni. Älä altista yksikköä vedelle tai kosteudelle.

- Jotta kuuntelukokemus olisi paras mahdollinen, varmista, että langattoman bassokaiuttimen ympärillä ei ole esteitä.

SWA-8000S-SARJAN LIITTÄMINEN (MYYDÄÄN ERIKSEEN)

• Laajenna aitoon langattomaan tilaäänentoistoon yhdistämällä Samsungin langaton takakaiutinsarja (SWA-8000S) Soundbar-laitteeseen. (myydään erikseen)
• Yhdistä bassokaiutin ennen langattoman vastaanotinmoduulin yhdistämistä.
• Liitä langaton vastaanotinmoduuli kaiutinkaapelilla kaiuttimiin.
• Kytke virtajohto pistorasiaan. Merkkivalo syttyy.
• Kun päälaite on sammutettuna (STANDBY-tilassa), pidä kaukosäätimen 📋 (Mykistys) -painiketta painettuna 5 sekuntia.
• ID SET -teksti näkyy Soundbar-laitteen näytössä.
• Kytke langattoman vastaanotinmoduulin (SWA-8000S) virtajohto pistorasiaan.
• Käynnistä Soundbar-laite, kun SWA-8000S:n yhteysilmaisin (sininen merkkivalo) vilkkuu nopeasti.
• Kun bassokaiuttimen ja SWA-8000S:n yhteysilmaisimet (siniset merkkivalot) vilkuvat ja sitten palavat jatkuvasti, SWA-8000S on yhdistetty täydellisesti.

• Tämä voi kestää muutaman minuutin.

- Kun yhteys on muodostettu, Soundbar-laite ja langaton vastaanotinmoduuli muodostavat yhteyden automaattisesti uudelleen, vaikka sammuttaisit ne ja käynnistäisit ne sitten uudelleen.

Jos langatonta vastaanotinmoduulia ei ole yhdistetty Soundbar-laitteeseen (punainen merkkivalo palaa), yhdistä ne seuraavasti.

1. Sammuta Soundbar-laite.
2. Paina kaukosäätimen (Mykistys) -painiketta 5–6 sekuntia, kunnes ID SET-ilmoitus näkyy Soundbar-laitteen näytössä.
3. Varmista, että langaton vastaanotinmoduuli on valmiustilassa (punainen merkkivalo palaa).
4. Paina takaosan ID SET -painiketta ohutkärkisellä esineellä 5–6 sekuntia, kunnes langattoman vastaanotinmoduulin LINK-merkkivalo vilkkuu (sinisenä).
5. Käynnistä Soundbar-laite painamalla kaukosäätimen ⏻-painiketta ja odota hetki. Laitteet on yhdistetty täydellisesti toisiinsa, kun LINK-merkkivalo palaa jatkuvasti (sinisenä).

TILAÄÄNIKAIUTTIMIEN LIITTÄMINEN (MYYDÄÄN ERIKSEEN)

Langaton vastaanotinmoduuli

- Sijoita nämä kaiuttimet kuuntelupaikan sivuille. Jos tilaa ei ole tarpeeksi, sijoita nämä kaiuttimet niin, että ne osoittavat toisiaan. Sijoita ne noin 60–90 cm:n korviesi yläpuolelle ja suuntaa niitä hieman alaspäin.

- Liitä langaton vastaanotinmoduuli kaiutinkaapelilla tilaäänikaiuttimiin.

- Kummankin kaiuttimen takana tai pohjassa on värillinen tarra. Kummankin kaapelin pään lähellä on värillinen juova. Liitä kumpikin kaapeli siihen kaiuttimeen, jonka tarran väri on sama kuin kaapelin juovan väri.

KYTKENTÄ TELEVISION

- Tärkeää: Aseta paristo kaukosäätimeen ennen aloittamista. Katso ohjeet sivulta 10.

YHDISTÄMINEN TV:HEN DIGITAALISELLA OPTISELLA KAAPELILLA

1. Liitä Soundbar-laitteen DIGITAL AUDIO IN (OPTICAL) -liitäntä TV:n OPTICAL OUT -liitäntään digitaalisella optisella kaapelilla.
2. Valitse D.IN -tila painamalla Soundbar-laitteen oikean sivun → -painiketta tai kaukosäätimen SOURCE -painiketta.

▶ Auto Power Link

Jos olet kytkenyt päälaitteen TV:hen optisella digitaalikaapelilla ja asetat Autom. virta -toiminnon KÄYTÖSSÄ -tilaan, Soundbar käynnistyy automaattisesti, kun kytket TV:n päälle.

1. Liitä Soundbar-laite ja TV toisiinsa digitaalisella optisella kaapelilla.
2. Valitse D.IN-tila painamalla Soundbar-laitteen oikean sivun →-painiketta tai kaukosäätimen SOURCE-painiketta.
3. Ota Auto Power Link -toiminto käyttöön tai poista se käytöstä painamalla kaukosäätimen ◀-painiketta 5 sekunnin ajan.

• Auto Power Link -toiminnon oletusasetus on ON. - Auto Power Link ei välttämättä toimi yhdistetystä laitteesta riippuen.

TV SOUNDCONNECT

Voit kuunnella TV-ääniä Soundbarin kautta, joka on kytketty TV SoundConnect -toimintoa tukevaan Samsung TV:hen.

FIZ

1. Kytke TV ja Soundbar päälle.
2. Valitse TV-tila painamalla Soundbar-laitteen oikean sivun →-painiketta tai kaukosäätimen SOURCE-painiketta.
3. Näet TV-ruudulla viestin, jossa sinulta kysytään, haluatko ottaa TV SoundConnect -toiminnon käyttöön.
4. Valitse suorittaaksesi loppuun TV:n ja Soundbarin yhdistämisen TV:n kaukosäätimellä.

• Jos TV SoundConnect -yhdistämisprosessi epäonnistuu, siirry Ääniyhteys-kohtaan TV:n Ääni-valikossa, valitse Lisää uusi laite ja määritä Lisää uusi laite -asetukseksi KÄYTÖSSÄ. Yritä sitten uudelleen.
• Jos vaihdat Soundbarin tilan TV-tilasta muuhun tilaan, TV SoundConnect -yhteys katkeaa automaattisesti.
• Jotta voit yhdistää Soundbarin toiseen TV:hen, olemassa oleva yhteys on katkaistava.
• Voit katkaista nykyisen yhteyden pitämällä ◀-painiketta painettuna viisi sekuntia tai siirtymällä toiseen tilaan. Jos haluat muodostaa yhteyden toiseen TV:hen, noudata vaiheita 1-4 edellä.

• TV SoundConnect (SoundShare) -toiminto on tuettu joissakin Samsung TV:issä, jotka on julkaistu vuodesta 2012 alkaen. Tarkista, tukeeko TV:si TV SoundConnect (SoundShare) -toimintoa, ennen kuin aloitat. (Saat lisätietoja TV:n käyttöoppaasta.)
• Jos Samsung TV:si on julkaistu ennen vuotta 2014, katso SoundShare-asetusvalikko.
• Jos TV:n ja Soundbarin välinen etäisyys ylittää 10 metriä, yhteys ei välttämättä ole vakaa, ja ääni voi pätkiä. Jos näin tapahtuu, sijoita TV tai Soundbar uudelleen niin, että ne ovat toimintasäteen sisällä ja muodosta TV SoundConnect -yhteys uudelleen.

• TV SoundConnect -käyttöalue:

- Suositeltu yhdistämisetäisyys: 2 m

- Suositeltu toimintaetäisyys: 10 m

- Soundbarin tai Soundbarin kaukosäätimen Toista-/Keskeytä-, Seuraava- tai Edellinen-painikkeilla ei voi ohjata TV:tä.

▶ Bluetooth POWER On -toiminnon käyttö

Bluetooth POWER On -toiminto on käytettävissä, kun olet yhdistänyt Soundbarin onnistuneesti Bluetooth-yhteensopivaan TV:hen käyttämällä TV SoundConnectia. Kun Bluetooth POWER On -toiminto on KÄYTÖSSÄ, yhdistetyn TV:n käynnistäminen tai sammuttaminen käynnistää tai sammuttaa myös Soundbarin.

1. Yhdistä TV:si Soundbariin käyttämällä TV SoundConnect -toimintoa.
2. Paina Soundbar-kaukosäätimen Bluetooth POWER -painiketta. ON - BLUETOOTH POWER näkyy Soundbarin näytöllä.

• ON - BLUETOOTH POWER : Soundbar käynnistyy ja sammuu, kun käynnistät tai sammutat TV:n.

• OFF - BLUETOOTH POWER : Soundbar sammuu vain, kun sammutat TV:n.

- Ominaisuus on tuettu vain tietyissä 2013 tai sen jälkeen julkaistuissa Samsung TV:issä.

KYTKEMINEN ULKOISIIN LAITTEISIIN

OPTINEN TAI ANALOGINEN ÄÄNIKAAPELI

Tässä laitteessa on yksi digitaalinen optinen tuloliitäntä ja yksi analoginen äänituloliitäntä (AUX), joten sen voi liittää kahdella tavalla ulkoisiin laitteisiin.

▶ AUX-kaapeli

1. Liitä päälaitteen AUX IN (Audio) -liitäntä lähdelaitteen AUDIO OUT -liitäntään äänikaapelilla.
2. Valitse AUX-tila painamalla Soundbar-laitteen oikean sivun → -painiketta tai kaukosäätimen SOURCE-painiketta.

▶ Optinen johto

1. Liitä päälaitteen DIGITAL AUDIO IN (OPTICAL) -liitäntä lähdelaitteen OPTICAL OUT -liitäntään digitaalisella optisella kaapelilla.
2. Valitse D.IN-tila painamalla Soundbar-laitteen oikean sivun → -painiketta tai kaukosäätimen SOURCE-painiketta.

USB

Voit toistaa USB-laitteiden musiikkitiedostoja Soundbarin kautta.

1. Liitä Micro USB – USB -sovitinkaapeli, jonka toisessa päässä on USB 2.0 Micro USB -liitin (tyyppi B) ja toisessa USB 2.0 -vakionaarasliitäntä (tyyppi A), Soundbar-laitteen Micro USB -liitäntään.

- Micro USB – USB -sovitinkaapeli myydään erikseen. Jos haluat ostaa kaapelin, ota yhteys Samsunghuoltoon tai Samsung-asiakaspalveluun.

1. Liitä USB-laite sovitinkaapelin päähän, jossa on naarasliitin.
2. Valitse USB-tila painamalla Soundbar-laitteen oikean sivun → -painiketta tai kaukosäätimen SOURCE-painiketta.
3. USB näkyy ruudulla.

• Soundbarin ja USB-laitteen yhteys on muodostettu. - Se kytkeytyy automaattisesti pois päältä (Auto Power Off), jos USB-laitetta ei ole yhdistetty yli 5 minuuttiin.

▶Ennen kuin yhdistät USB-laitteen

Huomioi seuraavat asiat:

• Jos USB-laitteen kansion tiedostonimi ylittää 10 merkkiä, sitä ei näytetä näytöllä.
• Tämä tuote ei ole välttämättä yhteensopiva joidenkin USB-tallennusvälineiden kanssa. • FAT16- ja FAT32-tiedostojärjestelmiä tuetaan.

-NTFS-tiedostojärjestelmä ei ole tuettu.

- Liitä USB-laitteet tämän laitteen USB-porttiin käyttämällä sovitinkaapelia, jonka toisessa päässä on USB 2.0 Micro USB -liitin ja toisessa USB 2.0 -vakionaarasliitäntä. Muutoin voi ilmetä USB-yhteensopivuusongelmia.

- Älä kytke useita tallennuslaitteita tuotteeseen usean kortin lukijan kautta. Tuote ei ehkä toimi normaalisti.

- Digitaalikameroiden PTP-protokollaa ei tueta.

- Älä irrota USB-laitetta, kun se siirtää tiedostoja.

- Kaupallisten verkkosivustojen DRM-suojattuja musiikkitiedostoja (MP3, WMA) ei toisteta.

• Ulkoisia kiintolevyjä ei tueta. • Matkapuhelinlaitteita ei tueta. • Yhteensopivuusluettelo:

Tiedostotunniste Koodekki Näytteenottotaajuus Bittinopeus
*.mp3	MPEG 1 Layer2 16 KHz ~ 48	KHz 80 ~ 320 kbps
	MPEG 1 Layer3 16 KHz ~ 48	KHz 80 ~ 320 kbps
	MPEG 2 Layer3 16 KHz ~ 48	KHz 80 ~ 320 kbps
	MPEG 2,5 Layer3 16 KHz ~ 48	KHz 80 ~ 320 kbps
*.wma	Wave_Format_MSAudio1 16	KHz ~ 48 KHz 56 ~ 128 kbps
	Wave_Format_MSAudio2 16	KHz ~ 48 KHz 56 ~ 128 kbps
*.aac	AAC 16 KHz ~ 96 KHz 48 ~ 320 kbps
	AAC-LC	16 KHz ~ 96 KHz	128 ~ 192 kbps5.1-kanavainen 320 kbps
	HE-AAC	24 KHz ~ 96 KHz	48 ~ 64 kbps5.1-kanavainen 160 kbps
*.wav	-	16 KHz ~ 48 KHz enintään	3000 kbps
*.ogg	OGG 1.1.0	16 KHz ~ 48 KHz 50 ~ 500	kbps
*.flac	FLAC 1.1.0, FLAC 1.2.1	16 KHz ~ 96 KHz enintään	3000 kbps

- Jos USB-laitteessa on liikaa kansioita ja tiedostoja, Soundbar-laitteen lukeminen ja toiston aloittaminen voi kestää jonkin aikaa.

TULOTILA

Valitse haluamasi tila painamalla päälaitteen oikealla sivulla olevaa → -painiketta tai kaukosäätimen SOURCE -painiketta.

Soundbar-laitteen oikea sivu

Tulotila Näyttö
Digitaalinen optinen tulotila	D.IN
AUX-tulo	AUX
BLUETOOTH-tila	BT
TV SoundConnect	TV
USB-tila	USB

AUTO POWER DOWN -TOIMINTO

Laite sammuu seuraavissa tapauksissa:

• D.IN / BT / TV / USB -tila

- Jos äänisignaalia ei tule 5 minuuttiin.

- AUX-tila

- Jos AUX-kaapelia ei ole kytketty 5 minuuttiin.

- Jos näppäimiä ei käytetä 8 tuntiin, kun AUX-kaapeli on kytketty. (Auto Power Down -toiminto voidaan poistaa käytöstä vain tässä tapauksessa.)

Poista Auto Power Down -toiminto käytöstä AUX-tilassa pitämällä ▶II-painiketta painettuna 5 sekuntia. Näytössä näkyy ON - AUTO POWER DOWN tai OFF - AUTO POWER DOWN.

BLUETOOTH

Voit yhdistää Bluetooth-laitteen Soundbar-laitteeseen ja kuunnella stereoäänentoistoa kokonaan ilman johtoja!

SOUNDBAR-JÄRJESTELMÄN YHDISTÄMINEN BLUETOOTH-LAITTEESEEN

Tarkista, tukeeko Bluetooth-laite Bluetooth-yhteensopivaa stereokuuloketoimintoa.

1. Valitse BT-tila painamalla Soundbar-laitteen oikean sivun → -painiketta tai kaukosäätimen SOURCE-painiketta.

- Näet BT READY -tekstin Soundbarin etunäytöllä.

1. Valitse kytkettävän Bluetooth-laitteen Bluetooth-valikko. (Lisätietoja on Bluetooth-laitteen käyttöoppaassa.)
2. Valitse luettelosta "[AV] Samsung Soundbar Kxxx K-Series".
3. Kun Soundbar on yhdistetty Bluetooth-laitteeseen, se näyttää [Bluetooth-laitteen nimi] → BT-viestin etunäytöllä.
4. Laitteen nimi näkyy vain englanniksi. Nimeen lisätään alaviiva " _ ", jos nimi ei ole englanniksi.
5. Jos Bluetooth-laitteen yhdistäminen Soundbar-järjestelmään on epäonnistunut, poista edellinen Bluetooth-laitteen löytämä "[AV] Samsung Soundbar Kxxx K-Series" ja hae Soundbar-järjestelmää uudelleen.
6. Toista musiikkia yhdistetyllä laitteella.
7. Voit kuunnella yhdistetyn Bluetooth-laitteen musiikkia Soundbar-järjestelmän kautta.
8. Toista / Keskeytä / Seuraava / Edellinen-toiminnot eivät ole käytettävissä BT-tilassa. Nämä toiminnot ovat kuitenkin käytettävissä AVRCP:tä tukevissa laitteissa.

• Jos sinulta kysytään PIN-koodia, kun yhdistät Bluetooth-laitetta, syötä <0000>.
• Vain yksi Bluetooth-laite voidaan yhdistää kerrallaan.
• Bluetooth-yhteys katkaistaan, kun Soundbar kytketään pois päältä.
• Soundbar ei välttämättä voi suorittaa Bluetooth-hakua tai -yhteyttä oikein seuraavissa olosuhteissa:
• Jos Soundbar-järjestelmän läheisyydessä on voimakas sähkökenttä.
• Jos Soundbar-järjestelmän kanssa yhdistetään samanaikaisesti useita Bluetooth-laitteita.
• Jos Bluetooth-laite ei ole kytketty pois päältä, se ei ole paikallaan tai siinä on toimintavika.
• Huomioi, että laitteet, kuten mikroaaltouunit, langattomat LAN-sovittimet, loisteputkivalot ja kaasuhellat käyttävät samaa taajuusaluetta kuin Bluetooth-laite. Tämä voi aiheuttaa sähköistä häiriötä. • Soundbar tukee SBC-tietoa (44,1 kHz, 48 kHz).
• Muodosta yhteys vain Bluetooth-laitteeseen, joka tukee A2DP (AV) -toimintoa.
• Et voi yhdistää Soundbaria Bluetooth-laitteeseen, joka tukee vain HF (Hands Free) -toimintoa.
• Kun olet yhdistänyt Soundbarin Bluetooth-laitteeseen, voit vaihtaa Soundbarin automaattisesti BT-tilaan valitsemalla "[AV] Samsung Soundbar Kxxx K-Series" laitteen haettujen laitteiden luettelosta.
• Käytettävissä vain, jos Soundbar on lueteltu Bluetooth-laitteen yhdistettyjen laitteiden listalla. (Bluetooth-laitteen ja Soundbarin on oltava yhdistetty vähintään kerran.)
• Soundbar näkyy Bluetooth-laitteen haettujen laitteiden luettelossa vain, jos Soundbar näyttää viestin BT READY.
• TV SoundConnect -tilassa Soundbaria ei voi yhdistää toiseen Bluetooth-laitteeseen.

BLUETOOTH POWER ON (BLUETOOTH POWER)

Jos aiemmin pariksi liitetty Bluetooth-laite yrittää muodostaa laiteparin Soundbar-laitteen kanssa, kun Bluetooth POWER On -toiminto on poissa käytöstä, Soundbar-laite käynnistyy automaattisesti.

1. Paina Bluetooth POWER -painiketta, kun Soundbar-laite on käynnissä.
2. ON - BLUETOOTH POWER -teksti näkyy Soundbar-laitteen näytössä.

BLUETOOTH-LAITTEEN JA SOUNDBAR -JÄRJESTELMÄN YHTEYDEN KATKAISEMINEN

Voit katkaista Bluetooth-laitteen ja Soundbar -järjestelmän yhteyden. Lisätietoja on Bluetooth-laitteen käyttöoppaassa.

• Soundbar -järjestelmän yhteys katkaistaan. - Kun Soundbar -järjestelmän ja Bluetooth-laitteen yhteys katkaistaan Soundbar -järjestelmä näyttää viestin BT DISCONNECTED etuosan näytöllä.

SOUNDBAR -JÄRJESTELMÄN JA BLUETOOTH-LAITTEEN YHTEYDEN KATKAISEMINEN

Siirry BT -tilasta toiseen tilaan tai sammuta Soundbar-laite painamalla kaukosäätimen SOURCE -painiketta tai laitteen oikean sivun -painiketta.

- Yhdistetty Bluetooth-laite odottaa Soundbar -järjestelmän vastausta tietyn ajan ennen yhteyden katkaisemista. (Yhteyden katkaisun odotusaika voi vaihdella Bluetooth-laitteen mukaan)

• Bluetooth-yhteys katkeaa Bluetooth-yhteystilassa, jos Soundbar -järjestelmän ja Bluetooth-laitteen välinen etäisyys ylittää 10 metriä.
• Soundbar-järjestelmä kytkeytyy automaattisesti pois päältä 5 minuutin kuluttua Valmis-tilassa.

▶ Lisätietoja Bluetoothista

Bluetooth-tekniikan avulla Bluetooth-yhteensopivat laitteet voivat olla helposti yhteydessä toisiinsa lyhyen kantaman langattoman yhteyden kautta.

• Bluetooth-laite voi aiheuttaa häiriöitä tai toimintavian käytöstä riippuen:
• Ruumiinosa koskettaa Bluetooth-laitteen tai Soundbar-järjestelmän lähetin- ja vastaanotinjärjestelmää.
• Sähköinen vaihtelu, joka aiheutuu seinän, kulman tai sermin aiheuttamasta häiriöstä.
• Sähköhäiriö samaa taajuuskaistaa käyttävistä laitteista, kuten lääketieteellisistä laitteista, mikroaaltouunista tai langattomasta lähiverkosta.
• Yhdistä Soundbar Bluetooth-laitteeseen pitäen laitteet lähellä toisiaan.
• Mitä pidempi matka Soundbar-järjestelmän ja Bluetooth-laitteen välillä on, sitä huonompi yhteys on. Jos etäisyys ylittää Bluetoothin toimintasäteen, yhteys katkeaa.
• Alueilla, joissa yhteyden laatu on heikko, Bluetooth-yhteys ei välttämättä toimi kunnolla.
• Bluetooth-yhteys toimii vain lähellä laitetta. Yhteys katkeaa automaattisesti, jos välimatka kasvaa tätä suuremmaksi. Tälläkin etäisyydellä äänenlaatu voi heikentyä, jos laitteiden välissä on seiniä tai ovia.
• Tämä langaton laite voi toiminnassa olleessaan aiheuttaa sähköisiä häiriöitä.

SAMSUNG AUDIO REMOTE -SOVELLUKSEN KÄYTTÄMINEN

▶ Samsung Audio Remote -sovelluksen asentaminen

Jos haluat ohjata Soundbar-laitetta älylaitteen ja Samsung Audio Remote -sovelluksen avulla, lataa Samsung Audio Remote -sovellus Google Play -kaupasta.

Hakusanat kaupassa: Samsung Audio Remote

▶Samsung Audio Remote -sovelluksen käynnistäminen

Kun haluat käynnistää Samsung Audio Remote -sovelluksen, kosketa Audio Remote -kuvaketta älylaitteessa ja noudata sitten näytön ohjeita.

- Samsung Audio Remote -sovellus on yhteensopiva vain niiden Android-matkapuhelinten ja -mobiililaitteiden kanssa, joiden käyttöjärjestelmä on Android 3.0 tai uudempi.

OHJELMISTON PÄIVITYS

Samsung saattaa tarjota Soundbar-järjestelmän laiteohjelmiston päivityksiä.

Jos päivitys tarjotaan, voit päivittää laiteohjelmiston yhdistämällä laiteohjelmiston sisältävän USB-laitteen Soundbar-laitteen USB-liitäntään.

Huomioi, että jos päivitystiedostoja on monta, sinun on ladattava ne USB-laitteelle yksitellen ja käytettävä niitä laiteohjelmiston päivittämiseen tiedosto kerrallaan.

Saat lisätietoja päivitystiedostojen lataamisesta vierailemalla osoitteessa Samsung.com tai ottamalla yhteyttä Samsungin asiakaspalveluun.

PÄIVITYSPROSESSI

1. Liitä Micro USB – USB -sovitinkaapeli, jonka toisessa päässä on USB 2.0 Micro USB -liitin (tyyppi B) ja toisessa USB 2.0 -vakionaarasliitäntä (tyyppi A), Soundbar-laitteen Micro USB -liitäntään.

- Micro USB – USB -sovitinkaapeli myydään erikseen. Jos haluat ostaa kaapelin, ota yhteys Samsunghuoltoon tai Samsung-asiakaspalveluun.

1. Lataa laitteen ohjelmisto noudattamalla seuraavia ohjeita:

Siirry Samsung-sivustoon (samsung.com/sec) → etsi laitteen mallinimi - valitse asiakastukivaihtoehto (vaihtoehdon nimi voi vaihdella)

1. Tallenna ladattu ohjelmisto USB-muistitikkuun ja pura kansion pakkaus valitsemalla "Pura tänne".
2. Sammuta Soundbar-laite ja liitä ohjelmistopäivityksen sisältävä USB-muistitikku USB-sovitinkaapelin naarasporttiin.
3. Käynnistä Soundbar-laite. 3 minuutin kuluessa UPDATE-teksti tulee näyttöön ja päivitys alkaa.
4. Kun toiminto on valmis, Soundbar-laite sammuu. Tässä tilassa pidä kaukosäätimen ▶II-painiketta painettuna 5 sekuntia.

- Tuotteessa on DUAL BOOT -toiminto. Jos laiteohjelmiston päivitys epäonnistuu, voit päivittää laiteohjelmiston uudelleen.

JOS UPDATE-VIESTI EI NÄY RUUDULLA

1. Kytke Soundbar pois päältä ja kytke päivitystiedostot sisältävä USB-tallennuslaite Soundbarin USB-porttiin.
2. Kytke virtajohto irti, kytke se takaisin päälle ja käynnistä laite.

• Aseta laiteohjelmistopäivityksen sisältävä USB-laite päälaitteen USB-porttiin.
• Laiteohjelmistopäivitys ei välttämättä toimi oikein, jos Soundbarin tukemat äänitiedostot on tallennettu USB-tallennusvälineelle.
• Älä kytke virtaa pois päältä tai kytke USB-laitetta irti päivityksen aikana. Päälaitteen virta kytkeytyy pois päältä automaattisesti, kun laiteohjelmistopäivitys on suoritettu.
• Kun päivitys on valmis, Soundbar-laitteen käyttäjän asetus käynnistyy. Suosittelemme, että kirjoitat käyttämäsi asetukset muistiin, jotta voit ottaa ne uudestaan käyttöön päivityksen jälkeen. Huomaa, että laiteohjelmiston päivittäminen nollaa myös bassokaiuttimen yhteyden. Jos yhteyttä bassokaiuttimeen ei muodosteta automaattisesti päivityksen jälkeen, katso ohjeet sivulta 16. Jos ohjelmistopäivitys epäonnistuu, tarkista, ettei USB-muistitikku ole viallinen.
• Mac OS -käyttäjien tulisi käyttää MS-DOS (FAT) -muotoa USB-muotona.
• Valmistajasta riippuen voi olla, että joitain USB-muistikortinlukijoita ei tueta.

VIANMÄÄRITYS

Ennen huoltoon hakeutumista, tarkista seuraavat:

Laitteeseen ei tule virtaa.
• Onko virtajohto kytketty pistorasiaan?	→ Kytke virtajohto pistorasiaan.

Toiminto ei toimi painiketta painettaessa.
• Onko ilmassa staattista sähköä?	→ Irrota virtajohto ja kytke se sitten uudelleen.

Ääntä ei kuulu.
• Onko mykistystoiminto käytössä?	→ Peruuta mykistystoiminto painamalla (Mykistys) -painiketta.
• Onko äänenvoimakkuus nollassa?	→ Lisää äänenvoimakkuutta.

Kaukosäädin ei toimi.
Ovatko paristot tyhjät?Onko kaukosäädin liian kaukana laitteesta?	→ Vaihda tilalle uudet paristot.→ Siirrä lähemmäksi laitetta.

TV SoundConnect (TV-yhteys) epäonnistui.
Tukeeko TV:si TV SoundConnectia?Onko TV:si laiteohjelmiston versio uusin?Tapahtuuko virhe yhdistettäessä?	→Jotkin vuoden 2012 jälkeen julkaistut Samsung TV tukevat TV SoundConnectia. Tarkista, tukeeko TV:si TV SoundConnectia.Päivitä TV:si uusimmalla laiteohjelmalla.Ota yhteyttä Samsungin asiakaspalveluun.Palauta TV SoundConnect ja muodosta yhteys uudelleen. Voit palauttaa TV SoundConnect -yhteyden pitämällä ▶II -painiketta painettuna 5 sekuntia.

Bassokaiuttimen takana oleva sininen merkkivalo ei pala ja bassokaiuttimesta ei lähde ääntä.
• Onko pääyksikön virta kytketty?	→ Tarkista virtajohto. Jos virtajohto on kytketty oikei tarkista päälaite. Jos päälaite on pois päältä (valmiustilassa), myös bassokaiutin on valmiustilassa eikä sininen LED-merkkivalo syty.
• Bassokaiuttimesi ei ole välttämättä yhdistetty tuotteen pääosaan.	→ Yritä muodostaa bassokaiuttimen yhteys uudelleen. (Katso sivu 16)

TIEDOT

YLEISET	USB		5V / 0,5A
	Paino	Pääyksikkö	2,0 kg
		Bassokaiutin (PS-WK430)	2,9 kg
	Mitat(leveys x korkeus x syvyys)	Pääyksikkö	908,5 x 53,5 x 70,5 mm
		Bassokaiutin (PS-WK430)	155,0 x 300,0 x 293,0 mm
	Käyttölämpötila		+5 °C - +35 °C
	Käyttökosteusprosentti		10 % - 75 %
VAHVISTIN Lähtöteho		Pääyksikkö	40W x 4, 6 OHM, THD ≤10%
		Bassokaiutin (PS-WK430)	60W, 3 OHM, THD ≤10%

* Ulkoasua ja teknisiä ominaisuuksia voidaan muuttaa ilman erillistä ilmoitusta. * Nimellisarvo

- Samsung Electronics Co., Ltd pidättää oikeuden muuttaa teknisiä ominaisuuksia ilman ennakkoilmoitusta.

- Paino ja mitat ovat likimääräisiä.

- Katso tietoja virtalähteestä ja virrankulutuksesta tuotteeseen kiinnitetystä merkintätarrasta.

※ Avoimen lähdekielen lisenssi-ilmoitus

- Voit lähettää kysymyksesi ja pyyntösi avoimen lähdekielen projekteihin liittyen ottamalla yhteyttä Samsungiin sähköpostitse: ([e-mail]).

LISENSSILLÄ

DOLBY

AUDIO

Saat lisätietoja DTS-patenteista osoitteesta http://patents.dts.com. Valmistettu DTS Licensing Limitedin lisenssillä. DTS, sen symboli ja DTS sekä sen symboli yhdessä ovat rekisteröityjä tavaramerkkejä. DTS 2.0 Channel on DTS, Inc.:n tavaramerkki © DTS, Inc. Kaikki oikeudet pidätetään.

Langattomat mallit (taajuudella 5,15–5,35 GHz)

Samsung Electronics ilmoittaa täten, että tämä laitteisto on yhteensopiva EU:n direktiivin 1999/5/EC olennaisten vaatimusten ja muiden olennaisten säännösten kanssa.

Alkuperäinen vaatimuksenmukaisuusvakuutus löytyy osoitteesta

http://www.samsung.com. Siirry kohtaan Tuki > Hae tuotetukea, ja anna mallin nimi.

Tätä laitteistoa voidaan käyttää kaikissa EU-maissa.

Tätä laitteistoa voidaan käyttää vain sisätiloissa.

Langattomat mallit (ilman taajuutta 5,15–5,35 GHz)

Samsung Electronics ilmoittaa täten, että tämä laitteisto on yhteensopiva EU:n direktiivin 1999/5/EC olennaisten vaatimusten ja muiden olennaisten säännösten kanssa.

Alkuperäinen vaatimuksenmukaisuusvakuutus löytyy osoitteesta

http://www.samsung.com. Siirry kohtaan Tuki > Hae tuotetukea, ja anna mallin nimi.

Tätä laitteistoa voidaan käyttää kaikissa EU-maissa.

Ota yhteyttä Samsungiin

Jos sinulla on kysymyksiä tai kommentteja koskien Samsung-tuotteita, voit ottaa yhteyttä Samsung-tukeen.

Country	Contact Centre	Web Site
■Europe
U.K 0330 SAMSUNG (7267864) www.samsung.com/uk/support
EIRE 0818 7171	00 www.samsung.com/ie/support
GERMANY	0180 6 SAMSUNG bzw.0180 6 7267864*(0,20 €/Anruf aus dem dt. Festnetz, ausdem Mobilfunk max. 0,60 €/Anruf)	www.samsung.com/de/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support
SPAIN 3490217	2678 www.samsung.com/es/support
PORTUGAL 808	20 7267 www.samsung.com/pt/support
LUXEMBURG 261	03 710	www.samsung.com/be_fr/support
NETHERLANDS	0900-SAMSUNG (0900-7267864)(€ 0,10/Min)	www.samsung.com/nl/support
BELGIUM 02-201	-24-18	www.samsung.com/be/support(Dutch)www.samsung.com/be_fr/support (French)
NORWAY 815 56480 www.samsung.com/no/support
DENMARK	70 70 19 70	www.samsung.com/dk/support
FINLAND 030-62	227 515 www.samsung.com/fi/support
SWEDEN 0771	726 7864 (0771-SAMSUNG) www.samsung.com/se/support
POLAND	801-172-678* lub [phone] *(koszt połączeria weclug taryfy operatora)	www.samsung.com/pl/support
HUNGARY	0680SAMSUNG (0680-726-786)0680PREMIUM (0680-773-648)	www.samsung.com/hu/support

[Tuotteen paristojen oikea hävittäminen]

(Jätteiden lajittelua käyttävät maat)

Tämä merkintä paristossa, käyttöoppaassa tai pakkauksessa tarkoittaa, että tämän tuotteen sisältämiä paristoja ei saa hävittää muun kotitalousjätteen seassa, kun niiden käyttöikä on päättynyt. Kemiallinen symboli Hg, Cd tai Pb ilmaisee, että paristo sisältää elohopeaa, kadmiumia tai lyijyä yli EU-direktiivin 2006/66 salliman määrän. Jos paristoja ei hävitetä oikein, nämä aineet voivat vahingoittaa ihmisten terveyttä tai ympäristöä.

Suojaa luonnonvaroja ja edistä materiaalien uusiokäyttöä erottelemalla paristot muusta jätteestä ja toimittamalla ne kierrätettäväksi paikalliseen maksuttomaan paristojen palautusjärjestelmään.

Country Contact Centre		Web Site
AUSTRIA	0800-SAMSUNG (0800-7267864)[Only for Premium HA] 0800-366661[Only for Dealers] 0810-112233	www.samsung.com/at/support
SWITZERLAND	0800 726 78 64 (0800-SAMSUNG)	www.samsung.com/ch/support(German)www.samsung.com/ch_fr/support (French)
CZECH	800 - SAMSUNG (800-726786)	www.samsung.com/cz/support
SLOVAKIA	0800 - SAMSUNG (0800-726 786)	www.samsung.com/sk/support
CROATIA	072 726 786 www.samsung.com/hr/support
BOSNIA	055 233 999 www.samsung.com/support
MONTENEGRO	020 405 888 www.samsung.com/support
SLOVENIA	080 697 267 (brezplačna številka) www.samsung.com/si
SERBIA	011 321 6899 www.samsung.com/rs/support
BULGARIA	*3000 Цена в мрежата0800 111 31 , Безплатна телефонна линия	www.samsung.com/bg/support
ROMANIA	*8000 (apel in retea)08008-726-78-64 (08008-SAMSUNG)Apel GRATUIT	www.samsung.com/ro/support
CYPRUS 8009	4000 only from landline, toll free
GREECE	80111-SAMSUNG (80111 726 7864) onlyfrom land line ([phone] frommobile and land line	www.samsung.com/gr/support
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA	8000-7267	www.samsung.com/lw/support
ESTONIA 800-7267 www.samsung.com/ee/support

Tuotteen turvallinen hävittäminen (elektroniikka ja sähkölaitteet)

(Jätteiden lajittelua käyttävät maat)

Oheinen merkintä tuotteessa, lisävarusteissa tai käyttöohjeessa merkitsee, että tuotetta tai lisävarusteina toimitettavia sähkölaitteita (esim. laturia, kuulokkeita tai USB-kaapelia) ei saa hävittää kotitalousjätteen mukana niiden käyttöiän päätyttyä. Virheellisestä jätteenkäsittelystä ympäristölle ja terveydelle aiheutuvien haittojen välttämiseksi tuote ja lisävarusteet on eroteltava muusta jätteestä ja kierrätettävä kestävän kehityksen mukaista uusiokäyttöä varten.

Kotikäyttäjät saavat lisätietoja tuotteen ja lisävarusteiden turvallisesta kierrätyksestä ottamalla yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen.

Yrityskäyttäjien tulee ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen ehdot. Tuotetta tai sen lisävarusteita ei saa hävittää muun kaupallisen jätteen seassa.
