Tuotetyyppi	Koristeellinen liesituuletin (takka)
Merkki	Bosch
Malli	DKE995F
Leveys	90 cm
Syvyys	50 cm
Korkeus (min-max)	60 - 110 cm (säädettävä)
Nettopaino	Noin 18 kg
Sähköliitäntä	220-240 V ~ 50 Hz
Liitäntäteho	280 W
Ohjaustyyppi	Kosketusnäppäin
Valaistus	LED, 2 x 3 W
Päätoiminnot	Ilmanpoisto ja kiertoilma, 3 nopeutta, tehotoiminto
Maksimi ilmavirtaus (poisto)	620 m³/h
Maksimi äänitaso	65 dB(A)
Energialuokka	A+
Rasvasuodatin	Metallinen konepestävä suodatin
Hiilisuodatin (valinnainen)	Aktiivihiilisuodatin kiertoilmaa varten
Huolto ja puhdistus	Pesettävät suodattimet, ulkopinnan puhdistus kostealla liinalla
Turvallisuus	Automaattinen sammutus, ylikuumenemissuoja
Varaosat ja korjattavuus	Suodattimet, lamput, kaukosäädin saatavilla
Takuu	2 vuotta osat ja työ
Yleiset tiedot	Käyttöohje mukana, asennus suositellaan ammattilaiselle

Usein kysytyt kysymykset - DKE995F BOSCH

Miten Bosch DKE995F liesituuletin asennetaan?

Asennuksen tulee suorittaa pätevä ammattilainen. Noudata vähintään 65 cm etäisyyttä sähkölieden ja 75 cm etäisyyttä kaasulieden yläpuolella. Kiinnitä seinätuki tukevasti ja liitä poistoputki.

Mitä hiilisuodatinta käytetään kiertoilmaan?

Käytä Bosch DKE995F -malliin sopivaa aktiivihiilisuodatinta. Se asetetaan metallisen rasvasuodattimen taakse ja se tulee vaihtaa 6–12 kuukauden välein käytöstä riippuen.

Miten rasvasuodattimet puhdistetaan?

Metalliset rasvasuodattimet voidaan pestä astianpesukoneessa enintään 65 °C:ssa. Anna niiden kuivua kokonaan ennen takaisin asettamista. Voit myös puhdistaa ne käsin kuumalla vedellä ja rasvanpoistoaineella.

Miksi liesituuletin ei käynnisty?

Tarkista sähkönsyöttö ja sulake. Varmista, että pistoke on kunnolla kiinni. Jos ongelma jatkuu, ota yhteyttä Boschin huoltopalveluun.

Miten LED-lamppu vaihdetaan?

Irrota liesituuletin verkosta. Avaa valaisimen suojus ja irrota viallinen LED-lamppu. Korvaa se samantyyppisellä lampulla (3 W, GU10-kanta) ja sulje suojus.

Mikä on Bosch DKE995F -liesituulettimen takuu?

Liesituuletin on 2 vuoden takuu osille ja työlle. Kulutusosille, kuten suodattimille tai lampuille, takuu ei koske.

Voiko liesituuletinta käyttää kiertoilmatilassa ilman putkea?

Kyllä, liesituuletin voi toimia kiertoilmatilassa. Sinun on asennettava kiertoilmasarja, joka sisältää aktiivihiilisuodattimen ja ilmanohjaimen. Suodatettu ilma palautetaan huoneeseen.

Miten vähentää liesituulettimen ääntä?

Käytä pienempää nopeutta hiljaisempaan toimintaan. Varmista, että suodattimet ovat puhtaat ja poistoputki ei ole tukossa. Sileä ja halkaisijaltaan suuri putki vähentää meluhaittoja.

Mitä tehdä, jos kaukosäädin ei toimi?

Tarkista kaukosäätimen paristot ja vaihda ne tarvittaessa. Varmista, ettei kaukosäätimen ja vastaanottimen välillä ole esteitä. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Miten automaattisen sammutuksen ajastin asetetaan?

Paina kaukosäätimen tai ohjauspaneelin ajastinpainiketta (kello). Valitse haluamasi kesto (yleensä 5, 10 tai 15 minuuttia). Liesituuletin sammuu automaattisesti tämän ajan jälkeen.

KÄYTTÖOHJE DKE995F BOSCH

Laitteen kuvaus Toimintatapa

LiesikupuLasinerähömrplästaän, jos palamiseen

tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilm-anvirtaus on

järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla.

Tuloilma-/poistoilmahormi ei yksistään takaa raja-arvojen pysymistä annetuissa rajoissa.

Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä.

Hormiliitännän suhteen on noudatettava maakohtaisia määräyksiä.

Toimintatapa

Hormiliitäntäinen:

□ Liesituuletin imee keittiöhöyryn ja johtaa sen rasvasuodattimen läpi ulkoilmaan.

□ Rasvasuodatin kerää keittiöhöyryn kiinteät aineet.

□ Keittiö pysyy puhtaana rasvasta ja hajusta.

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim.

kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin), on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten.

Vaaraton toiminta on mahdollista, jos tulisi-jan sijoitushuoneessa alipaine ei ole korke-ampi kuin 4 Pa (0,04 mbar).

Ennen ensimmäistä käyttöä

Tärkeitä ohjeita:

Tämä liesituuletin vastaa sähkölaitteita koskevia turvallisuusohjeita.

Korjauksia saa suorittaa vain alan ammattimies.

Ammattitaidottomasti tehdyt korjaukset voivat aiheuttaa laitteen käyttäjälle suuria vaaroja.

⚠ Liitännän ja käyttöönoton saa suorittaa vain alan ammattimies.

⚠ Toimita pakkausmateriaali lajiteltuna asianmukaiseen keräyspisteeseen (katso Asennusohje).

⚠️ Käytä liesituuletinta vain yhdessä paikoilleen asennettujen lamppujen kanssa.

⚠ Vaihda rikki menneiden lamppujen tilalle heti uudet jäljellä olevien lamppujen ylikuormittumisen välttämiseksi.

Ennen ensimmäistä käyttöä

⚠ Liesituuletinta ei saa käyttää ilman rasvasuodatinta.

⚠️ Ylikuumentuneet rasvat tai öljyt syttyvät helposti palamaan.

Käytä siksi öljyä tai rasvaa ruoan, esim. ranskan perunoiden, valmistukseen vain valvonnan alaisena.

⚠ Älä suorita liekitystä liesituulettimen alla. ! Nousevat liekit aiheuttavat palovaaran rasvasuodattimessa.

⚠ Liesituulettimen käyttö kiinteillä polttoaineilla (hiili, puu tai tms.) toimivien tulisijojen yläpuolella on sallittu vain varauksin (katso asennusohje).

Kaasulla toimivat keittotasot / liedet

⚠️ Kaasulieden polttimia on aina käytettävä asianmukaisesti.

Tärkeää:

Kaasupolttimien liekkien on aina oltava peitettynä keittoastioilla.

Avoimien kaasuliekkien aiheuttama

! voimakas kuumuus saattaa vahingoittaa liesituuletinta.

☐ Toiminnan aikainen kaikkien keittoalueiden aiheuttama lämpökuormitus ei saa ylittää 11,3 kW, riippumatta asennetusta nimellistehosta.

☐ Poikkeus: Lyhytaikaisesti (enintään 15 minuuttia) voidaan yhtä keittoaluetta käyttää max.

13,5 kW:n lämpökuormituksella, kun tuuletin on kytketty vähintään teholle 2. (Muutoin on olemassa palovamman vaara kosketettaessa rungon pintaa).

Liesituulettimen käyttö

⚠️ Näin keittiöhöyry poistuu tehokkaimmin:

Käynnistä tuuletin alkaessasi valmistaa ruokaa.
☐ Kytke tuuletin toiminnasta vasta muutaman minuutin jälkeen lopetettuasi ruoanvalmistuksen.

Äänimerkki:

□ Kun painiketta painetaan, kuuluu äänimerkki toiminnon vahvistukseksi.

Äänimerkin poiskytkentä:

☐ Paina samanaikaisesti painikkeita 0 ja +, kunnes äänimerkki kuuluu noin 3 sekunnin kuluttua.

Äänimerkin päällekytkentä:

☐ Toimi samalla tavoin kuin edellä on neuvottu.

Tuulettimen käynnistys:

□ Paina painiketta +.

Tuuletustehon valinta:

☐ Paina painiketta +. Tuuletin kytkeytyy seuraavaksi suuremmalle teholle.
□ Paina painiketta –. Tuuletin kytkeytyy edellistä pienemmälle teholle.

Tuulettimen kytkeminen toiminnasta:

☐ Paina painiketta 0. Näyttö ☐ sammuu hetken kuluttua. Tai:
Paina painiketta – niin usein, että tuuletin kytkeytyy pois päältä. Näyttö sammuu hetken kuluttua

Liesituulettimen käyttö

Korkein teho:

Tuuletin toimii tällöin maksimiteholla. Tätä tuuletustehoa tarvitaan vain lyhyen aikaa

□ Paina painiketta + niin usein, että näytölle syttyy P.
□ Jos et kytke korkeinta tehoa pois päältä käsin, niin tuuletin kytkeytyy 10 minuutin kuluttua automaattisesti teholle 2.

Tuulettimen jälkikäynti:

□ Paina painiketta

Tuuletin käy 10 minuuttia teholla i, näytöllä vilkkuu samalla piste. Sen jälkeen tuuletin kytkeytyy automaattisesti pois päältä.

Valaistus:

□ Kytke valot päälle ja pois päältä painamalla lyhyesti painiketta 🍸.
☐ Voit käyttää valaisinta milloin tahansa, myös kun tuuletin ei ole toiminnassa.
□ Valaistustehon säätö:
Pidä painiketta 🌐 painettuna, kunnes valaistus on sopiva.

Valaistuksen automaattinen päällekytkentä, esim. ajastimen avulla:

□ Tuulettimen ja valaistuksen tulee olla kytkettynä pois toiminnasta.

Päällekytkentä:

Paina samanaikaisesti painikkeita – ja →l.

☐ Valo syttyy noin 3 sekunnin kuluttua toiminnon vahvistukseksi.

Poiskytkentä:

Toimi samoin kuin valaistusta päällekytkettäessä.

☐ Valo sammuu noin 3 sekunnin kuluttua toiminnon vahvistukseksi.

Suodattimet ja huolto

Rasvasuodattimet:

Keittiöhöyryn rasvan keräämiseen käytetään kahta metallista rasvasuodatinta.

Suodattimet ovat vaikeasti syttyvää metallia.

Huom.!

Syttymisvaara kasvaa, kun rasva kyllästää suodatinta; liesituulettimen toiminta saattaa tällöin heikentyä.

Tärkeää:

Kun vaihdat metalliset rasvasuodattimet ajoissa, vältyt palovaaralta, jonka friteerami- sen tai voimakkaan paistamisen yhteydessä syntyvä kuumuus voi aiheuttaa.

Kyllästysasteen näyttö:

Kun rasvasuodatin on kyllästynyt ja tuuletin kytketty pois toiminnasta kuuluu 10 sekunnin pituinen merkkiääni ja näytöllä palaa =. Vaihda rasvasuodatin viimeistään nyt.

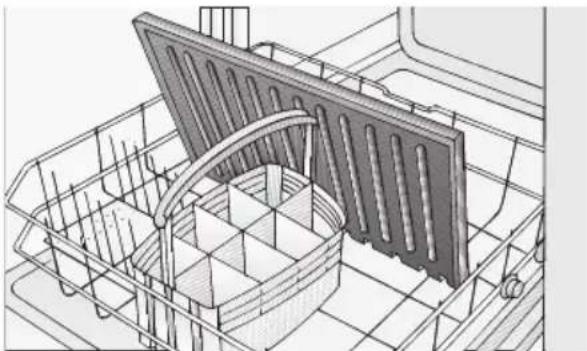

Rasvasuodattimien puhdistus:

☐ Voit pestä suodattimen astianpesukoneessa. Suodattimen väri saattaa tällöin hieman muuttua.
☐ Aseta ulompi suodatin koneeseen niin, että kiinnitysreiät ovat alaspäin, jolloin pesuvesi voi virrata pois.

Älä pese voimakkaasti kyllästyneitä ras- vasuodattimia yhdessä astioiden kanssa.

□ Kun puhdistat suodattimen käsin, anna sen ensin liota kuumassa pesuliuoksessa. Puhdista sitten suodatin harjaamalla, huuhtele hyvin ja anna valua kuivaksi.

Poista näyttö =.

□ Paina painiketta 0.

Suodattimet ja huolto

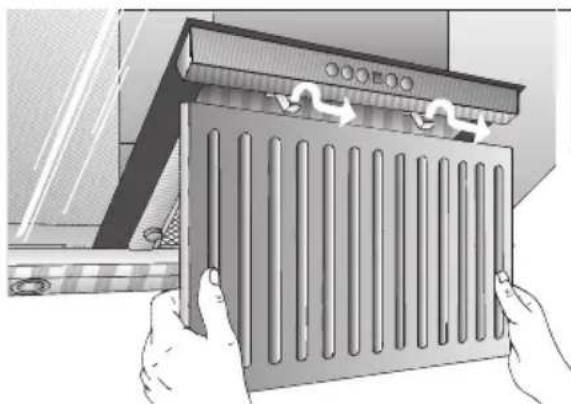

Rasvasuodattimien irrotus:

1. Vedä ulommaista suodatinta alaspäin, kunnes se irtaantuu magneeteista.

1. Irrota suodatin sen ollessa pystyasennossa.

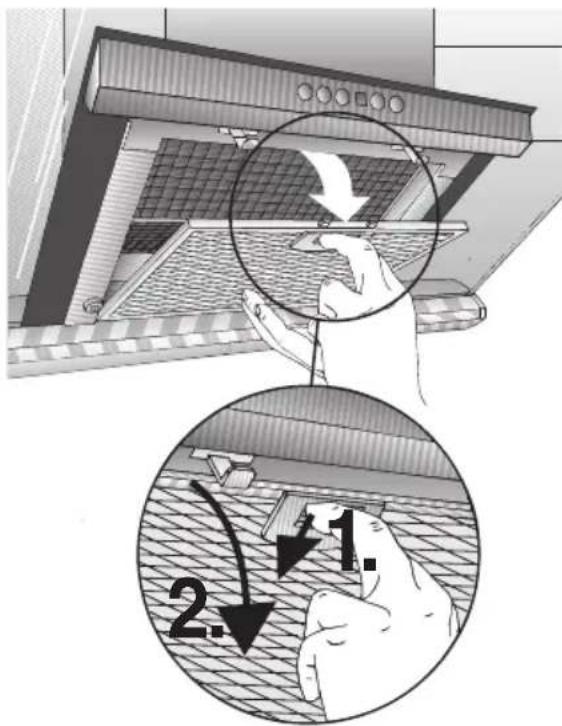

1. Paina sisemmän suodattimen lukitsinta ja irrota suodatin.

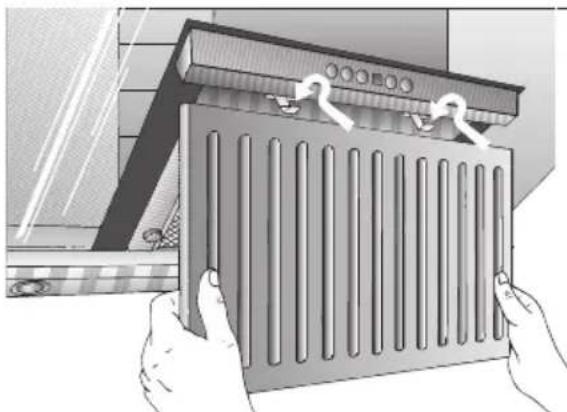

Rasvasuodattimien kiinnitys:

1. Kiinnitä sisempi suodatin paikoilleen takareunasta ja käännä suodatin ylös.

1. Ripusta ulompi suodatin paikoilleen pystyasennossa.

1. Työnnä suodatinta taaksepäin, kunnes se kiinnittyy magneetteihin.

Irrota liesituuletin sähköverkosta joko vetämällä pistoke pistorasiasta tai katkaisemalla virta sulakkeesta.

□ Puhdista rasvasuodattimien puhdistuksen yhteydessä puhdistettavissa olevat rungon osat niihin kertyneestä liasta. Näin ehkäistään syttymisvaara ja toiminta pysyy parhaana mahdollisena.
☐ Pese liesituuletin kuumalla pesuaineliuoksella tai miedolla ikkunan-pesuaineella.
☐ Älä raaputa kuivaa likaa pois, vaan liota se irti kostealla liinalla.
Älä käytä hankaavia puhdistusaineita tai sieniä.
□ Huom.!: Älä puhdista muovipintoja alkoholilla (spriillä), niihin voi jäädä himmeitä läikkiä
Varo! Huolehdi keittiön riittävästä tuuletuksesta, ei avotulta.

⚠️ Puhdista kytkimien painikkeet ainoastaan miedolla pesuaineliuoksella ja pehmeällä, kostealla liinalla. Älä puhdista muovipintoja ruostumattoman teräksen puhdistusaineilla.

Teräspinnat:

Käytä mietoa ruostumattoman teräksen puhdistusainetta, joka ei hankaa.
□ Puhdista vain hiontasuunnassa.

⚠ Älä puhdista teräspintoja hankaavilla sienillä äläkä hiekka-, sooda, happo- tai klooripitoisilla pesuaineilla!

Alumiini- ja muovipinnat sekä käsitellyt pinnat:

Käytä pehmeää ikkuna- tai mikrokuituliinaa, josta ei irtoa nukkaa.
☐ Älä käytä kuivia pyyhinliinoja.
Käytä mietoa ikkunanpesuainetta.
Älä käytä syövyttäviä, happo- tai emäspitoisia puhdistusaineita.
☐ Älä käytä hankaavia puhdistusmenetelmiä.

Lamppujen vaihto

1. Kytke liesituuletin pois toiminnasta ja irrota sähköverkosta vetämällä verkkopistoke pistorasiasta tai kytkemällä sulake pois päältä/irrottamalla sulake.

⚠ Halogeenilamput tulevat hyvin kuumiksi toiminnan aikana. Vaikka lamput on kytketty pois päältä, kestää jonkin aikaa ennenkuin ne jäähtyvät - varo ettet polta itseäsi.

1. Irrota lampunrengas ruuvitaltalla tms.

2. Vaihda halogeenilamppu (tavallinen halogeenilamppu, 12 V, max. 20 W, kanta G4).

Huom.!: Pistokekantainen. Tartu lamppuun vain puhdasta liinaa käyttäen.

1. Kiinnitä lampunrengas takaisin paikoilleen.

2. Kytke virta taas päälle laittamalla verkkopistoke pistorasiaan tai kytkemällä sulake päälle/kiinnittämällä sulake.

Ohje: Jos valaistus ei toimi, tarkista lamppujen kiinnitys.

Kun näytölle ilmestyy

□ Katso kappale "Suodattimet ja huolto".

Kun liesituuletin ei toimi:

□ Katkaise liesituulettimeen tuleva virta noin 1 minuutiksi irrottamalla verkkopistoke pistorasiasta tai kytkemällä sulake pois päältä/irrottamalla sulake. Käynnistä sitten liesituuletin uudelleen.

Häiriön sattuessa tai jos sinulla on kysyttävää, soita asiakaspalveluun. (Katso asiakaspalvelupisteluettelo). Ilmoita soittaessasi:

E-n:o

FD

Merkitse numerot ylläoleviin ruutuihin. Numerot löydät liesituulettimen sisäosan tyyppikilvestä, kun suodatinritilä on irrotettu.
