Produkttyp	Dekorativ fläkt (skorstensfläkt)
Märke	Bosch
Modell	DKE995F
Bredd	90 cm
Djup	50 cm
Höjd (min-max)	60 - 110 cm (justerbar)
Nettovikt	Cirka 18 kg
Elektrisk anslutning	220-240 V ~ 50 Hz
Anslutningseffekt	280 W
Styrtyp	Elektronisk med knappar
Belysning	LED, 2 x 3 W
Huvudfunktioner	Frånluft och recirkulation, 3 hastigheter, intensivfunktion
Max luftflöde (frånluft)	620 m³/h
Max ljudnivå	65 dB(A)
Energiklass	A+
Fettfilter	Metallfilter som kan diskas i diskmaskin
Kolfilter (tillval)	Aktivt kolfilter för recirkulation
Underhåll och rengöring	Tvättbara filter, utvändig rengöring med fuktig trasa
Säkerhet	Automatisk avstängning, överhettningsskydd
Reservdelar och reparerbarhet	Filter, lampor, fjärrkontroll finns
Garanti	2 år delar och arbete
Allmän information	Bruksanvisning medföljer, installation av fackman rekommenderas

Vanliga frågor - DKE995F BOSCH

Hur installerar man fläkten Bosch DKE995F?

Installationen ska utföras av en kvalificerad fackman. Håll ett minsta avstånd på 65 cm ovanför en elektrisk spishäll och 75 cm för en gasspis. Fäst väggfästet ordentligt och anslut avluftningskanalen.

Vilket kolfilter ska man använda för recirkulation?

Använd ett Bosch aktivt kolfilter som passar modell DKE995F. Det placeras bakom metallfettfiltret och ska bytas var 6–12:e månad beroende på användning.

Hur rengör man fettfiltren?

Metallfettfiltren kan diskas i diskmaskin vid max 65°C. Låt dem torka helt innan du sätter tillbaka dem. Du kan också rengöra dem för hand med varmt vatten och avfettningsmedel.

Varför tänds inte fläkten?

Kontrollera strömförsörjningen och säkringen. Se till att kontakten är ordentligt isatt. Om problemet kvarstår, kontakta Boschs kundservice.

Hur byter man LED-lampan?

Koppla bort fläkten från elnätet. Öppna belysningskåpan och klicka ur den defekta LED-lampan. Byt ut den mot en lampa av samma typ (3 W, sockel GU10) och stäng kåpan.

Vad är garantin för fläkten Bosch DKE995F?

Fläkten har 2 års garanti på delar och arbete. För förbrukningsartiklar som filter eller lampor gäller inte garantin.

Kan man använda fläkten i recirkulationsläge utan kanal?

Ja, fläkten kan arbeta i recirkulationsläge. Du måste installera ett recirkulationskit med ett aktivt kolfilter och en luftavledare. Den filtrerade luften återförs till rummet.

Hur minskar man bullret från fläkten?

Använd en lägre hastighet för tystare drift. Se till att filtren är rena och att avluftningskanalen inte är blockerad. En slät kanal med stor diameter minskar ljudstörningar.

Vad gör man om fjärrkontrollen inte fungerar?

Kontrollera batterierna i fjärrkontrollen och byt ut dem vid behov. Se till att det inte finns något hinder mellan fjärrkontrollen och mottagaren. Om problemet kvarstår, kontakta kundtjänst.

Hur ställer man in den automatiska avstängningstimern?

Tryck på timer-knappen (klocka) på fjärrkontrollen eller kontrollpanelen. Välj önskad tid (vanligtvis 5, 10 eller 15 minuter). Fläkten stängs av automatiskt efter den tiden.

BRUKSANVISNING DKE995F BOSCH

Beskrivning av fläkten Olika arbetssätt

BeklädnadGlassSerdärför till att förbränningsluften ständigt

förnyas genom t.ex. ventilationsgaller i dörrar eller fönster, luftintag i ytterväggar eller genom andra tekniska åtgärder.

Belysning
Filtergaller

Olika arbetssätt

Frånluft:

Fläkten suger upp köksoset som leds ut i det fria via fettfiltret.
☐ Fettfiltret binder de beståndsdelar av köksoset som innehåller fett.
☐ Köket hålls i stort sett fritt från fett och os.

Om fläkten används samtidigt med eldstad som är beroende av luften i rummet (t.ex. gas-, olje- eller kolugn, varmvattenberedare) måste det finnas tillräcklig mängd förbränningsluft för resp. ugn.

Det är ingen fara om ugnen ifråga står i ett rum där undertrycket inte överskrider 4Pa (0,04 mbar).

Enbart ett hål i väggen för tilluft och frånluft är inte tillräckligt för att värdena ska hamna inom tillåtna gränser.

Observera att du vid beräkningen alltid måste utgå ifrån hela våningens ventilation. Denna regel gäller inte för spisar, t.ex. spishällar och gasspisar.

Om du väljer frånluftsdrift måste gällande byggnadsnormer åtföljas.

Om du använder spisfläkt med kolfilter gäller inte ovanstående reservationer.

Före första användningen

Obs!

Denna spisfläkt är godkänd enligt gällande bestämmelser.

Reparationer får endast utföras av fackman.

Reparationer som inte utförts på ett sakkunnigt sätt kan innebära stor fara för användaren.

⚠️ Installation och idriftsättande får endast utföras av fackman.
⚠️ Se till att förpackningsmaterialet tas om hand på ett för miljön rätt sätt (se monteringsanvisningen).
⚠ Använd aldrig fläkten utan att lamporna sitter iskruvade.
⚠ Defekta lampor bör genast bytas. Detta för att undvika att resterande lampor blir överbelastade.

Före första användningen

⚠️ Använd aldrig spisfläkten utan fettfilter.

⚠ Överhettat matfett och olja kan lätt självantändas.

Håll därför alltid arbetsplatsen under uppsikt vid tillagning av maträtter med fett eller olja, t.ex. pommes frites.

⚠ Flambera inte under spisfläkten. ! Lågorna kan göra att fettfiltren börjar brinna.

⚠ Spisfläkten får bara under vissa omständigheter installeras över eldstad som drivs med fast bränsle (kol, trä o.dyl.). (Se närmare anvisningar i monterings-anvisningen.)

Gashäll/gasspis

⚠️ Använd alltid gasspis på rätt sätt.

Obs!

Gasspisens lågor måste alltid vara helt täckta av tillagningskärlen.

Spisfläkten kan skadas genom de

! öppna gaslågornas starka värmeutveckling.

☐ Den värmebelastning från hela gasspisen/-hällen som uppstår under användning får inte överstiga 11,3 kW, oberoende av den nominella effekten.

☐ Undantag: Kokzonerna får under kort tid (max. 15 minuter) belastas ända upp till 13,5 kW under förutsättning att fläkten hela tiden är inställd på minst hastighet 2. (I annat fall finns risk för brännskador om man vidrör fläktens hölje.).

Så används fläkten

⚠ Köksoset avlägsnas mest effektivt om du:

☐ Startar fläkten i samband med att du börjar tillagningen.
☐ Stänger av fläkten först några minuter efter det att du lagat färdigt maten.

Ljudsignal:

☐ Ett tryck på en tangent bekräftas med en ljudsignal.

Koppla bort ljudsignalen:

☐ Håll samtidigt tangenterna 0 och + intryckta tills du efter ca. 3 sekunder hör en ljudsignal.

Åter koppla på ljudsignalen:

☐ Gör en gång till som under "Koppla bort ljudsignalen".

Start:

☐ Tryck på tangenten +.

Ställa in önskad fläkthastighet:

☐ Tryck på tangenten +. Fläkthastigheten ökas ett steg.
□ Tryck på tangenten –. Fläkthastigheten sänks ett steg.

Stopp:

☐ Tryck på tangenten 0. Efter en kort stund slocknar ☐ i teckenrutan. eller:
☐ Tryck upprepade gånger på tangenten - tills fläkten stängs av. Efter en kort stund slocknar ☐ i teckenrutan.

Så används fläkten

Intensivläge:

I intensivläget arbetar fläkten på högsta effekt. Detta läge behövs endast under kort tid.

☐ Tryck upprepade gånger på tangenten + tills det står i teckenrutan.
☐ Om du inte manuellt stänger av intensivläget kommer fläkten automatiskt att efter 10 minuter koppla ned till hastighet.

Stopp med eftersläp:

□ Tryck på tangenten

Under 10 minuter arbetar nu fläkten i hastighet ^1 . I teckenrutan blinkar en punkt. Därefter stängs fläkten automatiskt av.

Belysning:

☐ Tryck helt kort på tangenten ⚙ för att tända resp. släcka belysningen.
□ Belysningen kan tändas även om fläkten är avstängd.
Ställa in ljusstyrkan: Håll tangenten ✉ intryckt tills ljusstyrkan är som du vill ha den.

Automatiskt koppla på belysningen, t.ex. via en timer:

☐ Fläkt och belysning måste vara avstängda.

Start:

Håll samtidigt tangenterna – och →l intryckta.

☐ Efter ca. 3 sekunder kopplas belysningen på som bekräftelse på att inställningen gjorts.

Stopp:

Belysningen måste vara påkopplad. Upprepa sedan enligt ovan.

☐ Efter ca. 3 sekunder stängs belysningen av som bekräftelse på att inställningen gjorts.

Fläkten är utrustad med två metallfettfilter som binder de beständsdelar av köksoset som innehåller fett.

Filtren består av obrännbar metall.

Obs!

Allt eftersom filtret fylls med fetthaltiga ämnen ökar risken för antändning. Dessutom påverkas fläktens sugeffekt negativt.

Viktigt:

Genom att i god tid rengöra fettfiltren förebyggs risken för brand i samband med fritering eller stekning.

Ljus- och ljudsignal när filtret behöver rengöras:

När filtret är fyllt och behöver rengöras hörs efter det att fläkten stängts av under 10 sekunder en ljudsignal och i teckenrutan lyser =. Rengör filtren senast då.

Så rengörs fettfiltren:

☐ Filtren kan rengöras i diskmaskin. Eventuellt kan metallen då missfärgas något.
☐ Ställ det yttre filtret i diskmaskinen så att de hål filtret hakas fast i pekar nedåt. Det gör att vattnet kan rinna av filtret.
Diska inte starkt nedsmutsade filter tillsammans med porslin.
□ Vid handdisk: Låt filtren först ligga i blöt i hett diskvatten.
Borsta dem därefter ordentligt, skölj och låt dropptorka.

Viktigt!

Ta bort = i teckenrutan.

□ Tryck på tangenten 0.

Filter och skötsel

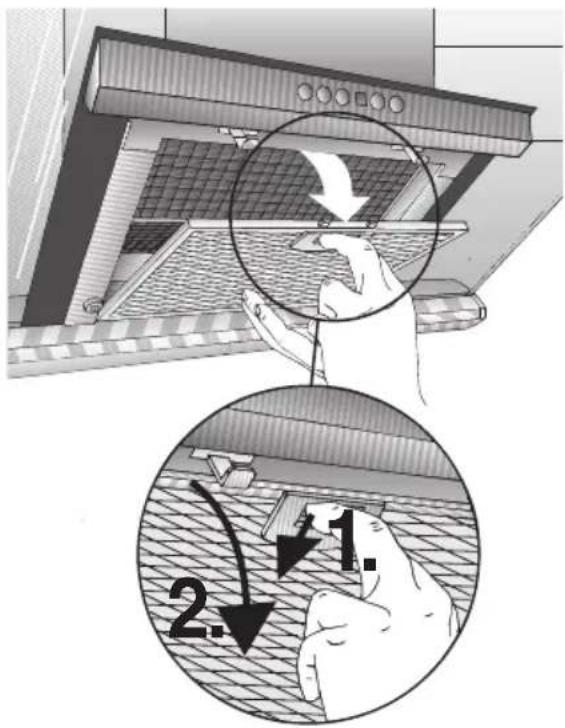

Så tar du ut filtren:

1. Dra det yttre filtret nedåt tills det lossnar från magneterna.

1. Fäll ned filtret till lodrätt läge och lossa det.

1. Tryck spärren på det inre filtret inåt och fäll ned filtret.

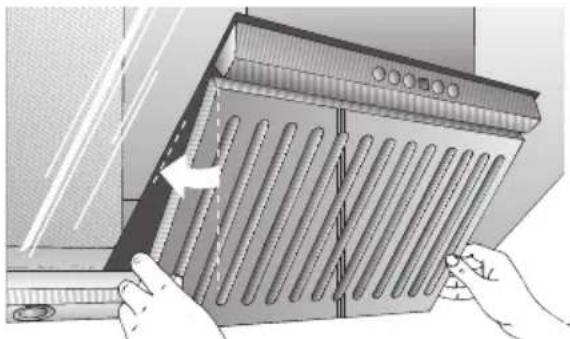

Så sätter du tillbaka filtren:

1. Sätt in det inre filtret med bakänden först och tryck fast det uppåt.

1. Håll det yttre filtret lodrätt och haka fast det upptill fram.

1. Fäll upp filtret i bakänden och tryck fast det tills magneterna håller fast det.

Dra alltid först ut sladden ur vägguttaget eller skruva ur säkringen.

☐ Rengör de delar av fläkten du kommer åt i samband med rengöringen av fettfiltren. Därigenom förebygger du risken för bränder samtidigt som fläkten kan fungera optimalt.
☐ Använd varmt vatten med diskmedel i eller milt fönsterrengöringsmedel.
☐ Skrapa inte av smuts som fastnat utan blöt upp det med våt trasa.
☐ Använd inga starka rengöringsmedel eller skursvampar som kan repa ytan.
☐ Ons! Använd inte lösningsmedel (t.ex. T-sprit) på plastytor eftersom de kan ge upphov till matta fläckar. Var försiktig! Ventilera köket ordentligt. Ha ingen öppen eld i närheten.

⚠️ Tangenterna rengörs med mjuk trasa fuktad i milt diskvatten. Tangenterna är av plast. Använd därför aldrig rengöringsmedel för rostfritt i samband med rengöringen.

Ytor i rostfritt stål:

☐ Använd ett milt rengöringsmedel utan repande effekt avsett för rostfritt stål.
☐ Ytorna rengörs i slipriktningen.

⚠ Använd inte svampar som kan repa ytor i rostfritt stål och inte heller putsmedel innehållande sand, soda, syra eller klorider.

Ytor av aluminium och plast, lackerade ytor:

☐ Använd en mjuk fönster- eller microfiberduk som inte luddar av sig.
□ Använd inte torr torkduk.
□ Använd ett milt fönsterrengöringsmedel.
☐ Använd inte starka rengöringsmedel, inte heller rengöringsmedel som innehåller syra eller lut.
□ Använd inte skurmedel.

Byta lampor

1. Stäng av fläkten. Gör därefter fläkten strömlös antingen genom att dra ut stickkontakten ur vägguttaget eller vrida ur säkringen till fläkten.

⚠ Halogenlampor blir mycket heta när de lyser. Det finns risk för brännskador en lång stund efter det att de stängts av.

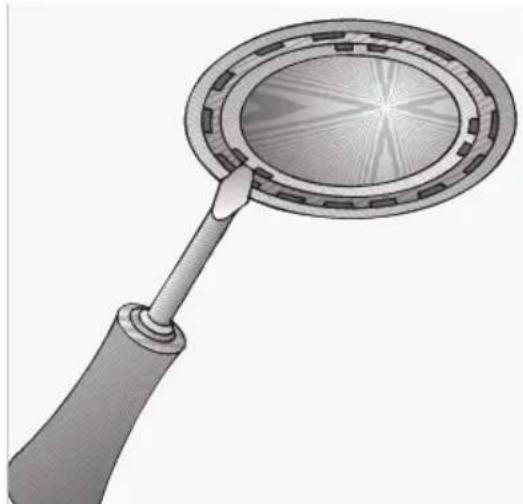

1. Lossa ringen runt lampan med hjälp av en skruvmejsel e.dyl. enligt.

2. Byt till ny halogenlampa (finns att köpa i handeln, 12 volt, max. 20 watt, sockel G4).

Obs! Tai lampan som på. Ta inte i lampan med fingrarna utan använd en ren handduk.

1. Sätt tillbaka lampringen.

2. Sätt tillbaka stickkontakten i vägguttaget resp. vrid åter i säkringen.

Obs! Om belysningen inte då fungerar, kontrollera att du satt fast lamporna på rätt sätt.

Om det i teckenrutan står ÷:

Se avsnittet "Filter och skötsel".

Om fläkten inte fungerar:

☐ Dra ut stickkontakten ur vägguttaget eller skruva ur säkringen. Vänta ca. 1 minut och sätt därefter tillbaka stickkontakten i vägguttaget resp. skruva åter i säkringen. Starta fläkten på nytt

Ta kontakt med en serviceverkstad vid ev. frågor eller vid fel på fläkten.

(Se förteckningen över serviceverkstäder).

Uppge uppgifterna nedan vid kontakt med serviceverkstad:

E-nr.

FD

Fyll i uppgifterna från typskylten redan nu i fältet ovan. Om du tar ut fettfiltren syns typskylten inuti fläkten.

Apparatbeskrivelse Driftstype

PipeblendeGlass

Belysning
Filtergitter

⚠ Bruken av damphetten er kun begrenset tillatt over en komfyr/ovn for faste brennstoffer (kull, tre o.l.) (se monteringsanvisningen).

Gass kokeplater / gass komfyr

⚠️ Gasskomfyrer må alltid benyttes riktig.

Viktig:

1. Heng filteret ut oppe när det står i loddrett stilling.

Pass på: Stikkontaktholder. Bruk en ren klut när du tar på lyspæren.

☐ Tryk på tasten 0. ☐ forsvinder efter kort tid.

Eller:
