Produkttyp	Köksfläkt
Märke	Bosch
Modell	DWC046750
Färg	Rostfritt stål
Bredd	90 cm
Djup	50 cm
Höjd (min-max)	53 - 103 cm
Nettovikt	15 kg
Spänning	220-240 V, 50/60 Hz
Maximal extraktionskapacitet	650 m³/h
Ljudnivå (max)	65 dB(A)
Belysning	LED, 2 x 3 W
Filtertyp	Tvättbart metallfettfilter
Antal hastigheter	3 hastigheter + intensiv
Avluftningsläge	Frånluft eller recirkulation
Kolfilter (tillval)	Ja, referens DWC046750Z
Rengöring av fettfilter	Diskmasksvätt rekommenderas
Fördröjd avstängningsfunktion	Ja, 10 minuter
Reparerbarhetsindex	7.5/10
Tillverkargaranti	2 år

Vanliga frågor - DWC046750 BOSCH

Hur installerar jag fläkten DWC046750?

Installationen bör utföras av en kvalificerad fackman. Följ säkerhetsavstånden: minst 65 cm ovanför en elektrisk spis och 75 cm för gasspis. Se till att frånluftskanalen är korrekt ansluten.

Hur rengör jag fettfiltren?

De metalliska fettfiltren kan diskas i diskmaskin eller för hand med varmt tvålvatten. Låt dem torka helt innan du sätter tillbaka dem. Rengör dem ungefär varannan månad.

När måste kolfiltret bytas?

Kolfiltret går inte att tvätta och bör bytas var 6:e till 12:e månad beroende på användning. Använd referens DWC046750Z som rekommenderas av Bosch.

Hur ställer jag in extraktionshastigheten?

Använd tryckknapparna på kontrollpanelen. De 3 normala hastigheterna täcker vardagliga behov och den intensiva knappen ger maximal sugkraft för starka lukter eller ånga.

Fläkten låter mycket, är det normalt?

Maximal ljudnivå är 65 dB(A) i intensivt läge. Vid normal hastighet är ljudet lägre. Om ljudet är onormalt, kontrollera att filtren är ordentligt fastsatta och att inget blockerar kanalen.

Hur använder jag funktionen för fördröjd avstängning?

Tryck på timerknappen (klocka) efter att du valt en hastighet. Fläkten stängs av automatiskt efter 10 minuter, vilket gör att restlukter kan ventileras bort.

Kan jag använda fläkten i recirkulationsläge?

Ja, om ditt kök inte har en yttre frånluftskanal. Du måste då installera ett kolfilter (säljs separat) och rikta utblåset mot rummet.

Hur byter jag LED-lampan?

LED-lamporna är inbyggda och måste bytas av en auktoriserad fackman. Kontakta Boschs kundtjänst för reservdelar.

Vad är garantin på fläkten?

Bosch ger en tillverkargaranti på 2 år från inköpsdatum. Spara kvittot för eventuella reklamationer.

Hur kontaktar jag Boschs kundtjänst?

Du når Boschs kundtjänst på 01 55 55 33 33 (avgiftsfritt samtal) eller via bosch.se. Ha din apparatreferens DWC046750 redo.

BRUKSANVISNING DWC046750 BOSCH

☐ Fläkten suger upp köksoset som leds ut i det fria via fettfiltret. ☐ Fettfiltret binder de beståndsdelar av köksoset som innehåller fett. ☐ Köket hålls i stort sett fritt från fett och os.

Om fläkten används samtidigt med eldstad som är beroende av luften i rummet (t.ex. gas-, olje- eller kolugn, varmvattenberedare) måste det finnas tillräcklig mängd förbränningsluft för resp. ugn.

Det är ingen fara om ugnen ifråga står i ett rum där undertrycket inte överskrider 4Pa (0,04 mbar).

Detta kan man uppnå om förbränningsluften leds genom öppningar som inte går att stänga, t.ex. i dörrar, fönster och i kombination med öppningar för tilluft/frånluft i väggar eller med andra tekniska åtgärder.

Om inte tillräcklig mängd tilluft tillförs finns det risk för förgiftning pga att oförbrända gaser sugs tillbaka in i rummet.

Enbart ett hål i väggen för tilluft och frånluft är inte tillräckligt för att värdena ska hamna inom tillåtna gränser.

Observera att du vid beräkningen alltid måste utgå ifrån hela våningens ventilation. Denna regel gäller inte för spisar, t.ex. spishällar och gasspisar.

Om du använder spisfläkt med kolfilter gäller inte ovanstående reservationer.

Med kolfilter:

☐ I detta fall är ett kolfilter monterat (se avsnittet Filter och skötsel).

⚠ Komplett monteringsset samt nya filter finns att köpa i fackhandeln.

☐ Fläkten suger upp köksoset som leds genom kolfiltret där det renas och sedan leds tillbaka till köket igen.

☐ Fettfiltret binder de beståndsdelar av köksoset som innehåller fett.

☐ Kolfiltret binder luktämnena.

⚠ Om inget kolfilter monteras kan inte heller luktämnena i köksoset bindas.

Före första användningen

Obs!

☐ Denna bruksanvisning gäller för flera olika varianter av ugnen. Därför kan det tänkas att här finns beskrivningar av utrustning och funktioner som inte finns på just din ugn. ☐ Denna spisfläkt är godkänd enligt gällande bestämmelser.

Reparationer får endast utföras av fackman.

Reparationer som inte utförts på ett sakkunnigt sätt kan innebära stor fara för användaren.

Läs noga igenom hela bruksanvisningen innan ugnen används första gången. Här finns viktig information om säkerhet, användning, skötsel och vård. ☐ Spara bruks- och monteringsanvisningen till den som ev. övertar ugnen efter dig. Denna enhet är märkt i enlighet med det europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektroniska produkter (waste electrical and electronic equipment – WEEE).

Direktivet anger ramarna för inom EU giltigt återtagande och korrekt återvinning av uttjänta enheter.

Gashällar / gasspisar

Ha inte alla gasplattor på samtidigt under en längre tid (max. 15 minuter) i högsta läge eftersom det då finns risk för brännskador om man råkar röra vid fläktens hölje resp. kan fläkten skadas. Om tre eller flera gasplattor samtidigt är påslagna måste fläkten ställas in på maxläge. Observera att en dubbelbrännare med en effekt som överstiger 5 kW (wok) motsvarar effekten hos två brännare. Använd aldrig en gasspis/-häll utan att lågorna täcks av ett tillagningskärl. Reglera lågorna så att de inte går utanför kokkärlets sidor.

⚠ Flambera inte under spisfläkten. ! Lågorna kan göra att fettfiltren börjar brinna.

⚠️ Gasspisens lågor måste vara helt täckta av tillagningskärlen.

⚠ Spisfläkten får bara under vissa omständigheter installeras över eldstad som drivs med fast bränsle (kol, trä o.dyl.). (Se närmare anvisningar i monterings-anvisningen.)

⚠️ Använd aldrig fläkten utan att lamporna sitter iskruvade.

⚠ Defekta lampor bör genast bytas. Detta för att undvika att resterande lampor blir överbelastade.

⚠️ Använd aldrig spisfläkten utan fettfilter.

⚠ Överhettat matfett och olja kan lätt självantändas.

Håll därför alltid arbetsplatsen under uppsikt vid tillagning av maträtter med fett eller olja, t.ex. pommes frites.

⚠ Ugnen får inte användas om den är skadad.

⚠️ Installation och idriftsättande får endast utföras av fackman.

⚠ Om anslutningsledningen skadas måste den bytas ut av tillverkaren eller service eller av annan fackman. Detta för att undvika fara.

⚠️ Se till att förpackningsmaterialet tas om hand på ett för miljön rätt sätt (se monteringsanvisningen).

⚠️ Denna fläkt är endast avsedd att användas i ett normalt hushåll.

⚠️ Rengör fläkten noggrant före första användningen.

⚠️ Låt inte barn leka med apparaten! Barn och vuxna får aldrig använda apparaten utan uppsikt, – om de inte klarar användningen fysiskt, sensoriskt eller mentalt, – eller om de inte vet eller har erfarenhet av hur man använder apparaten rätt och säkert.

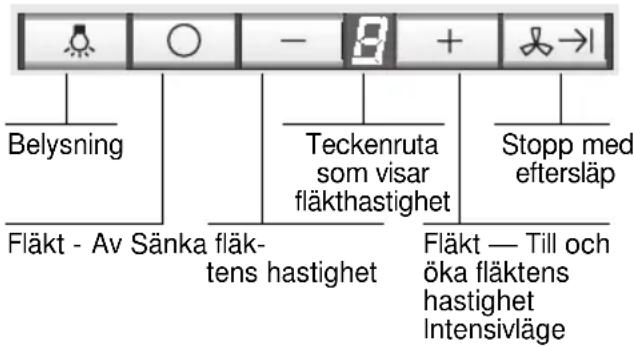

Så används fläkten

Köksoset avlägsnas mest effektivt om

☐ Starta fläkten i samband med att du börjar tillagningen. ☐ Stäng av fläkten först några minuter efter det att du lagat färdigt maten.

Ljudsignal:

☐ Ett tryck på en tangent bekräftas med en ljudsignal.

Start:

Tryck på tangenten +.

Ställa in önskad fläkthastighet:

Tryck på tangenten +. Fläkthastigheten ökas ett steg.

Tryck på tangenten –. Fläkthastigheten sänks ett steg.

Stopp:

Tryck på tangenten 0. Efter en kort stund slocknar ☐ i teckenrutan. eller:

Tryck upprepade gånger på tangenten – tills fläkten stängs av. Efter en kort stund slocknar ☐ i teckenrutan.

Intensivläge:

I intensivläget arbetar fläkten på högsta effekt. Detta läge behövs endast under kort tid.

Tryck upprepade gånger på tangenten + tills det står i teckenrutan. Om du inte manuellt stänger av intensivläget kommer fläkten automatiskt att efter 10 minuter koppla ned till hastighet.

Stopp med eftersläp:

Tryck på tangenten

Under 10 minuter arbetar nu fläkten i hastighet /. I teckenrutan blinkar en punkt. Därefter stängs fläkten automatiskt av.

Belysning:

Belysningen kan tändas även om fläkten är avstängd.

Filter och underhåll

Fettfilter:

Metallfettfiltret binder de beståndsdelar av köksoset som innehåller fett.

Allt eftersom filtret fylls med fetthaltiga ämnen ökar risken för antändning.

Dessutom påverkas fläktens sugeffekt negativt.

Viktigt:

Genom att i god tid byta till ny filtermatta förebyggs risken för brand i samband med fritering eller stekning.

Ljus- och ljudsignal när filtret behöver rengöras:

Fettfiltret behöver rengöras när ljussignalen tänds och en ljudsignal hörs.

När du stänger av fläkten stängs även ljudsignalen av. Rengör nu filtren. Rengör filtren senast då.

Metallfettfilter:

☐ Vid normal drift (fläkten används 1-2 timmar om dagen) måste metallfettfiltren rengöras 1 gång per månad. ☐ Filtren kan rengöras i diskmaskin. Eventuellt kan metallen då missfärgas något. ☐ Filtret får inte klämmas fast i diskmaskinen utan måste ligga löst.

Viktigt:

Diska inte kraftigt nedsmutsade metallfettfilter tillsammans med porslin.

☐ Vid handdisk: Låt filtren först ligga i blöt i hett diskvatten. Använd inga starka rengöringsmedel som innehåller syra eller tvättvätska. Borsta efter rengöringen filtren ordentligt, skölj väl och låt dropptorka.

Ta ut / sätta tillbaka metallfettfiltren:

Obs! Halogenlamporna måste vara släckta och kalla.

1. Tryck in filtrens låsbyglar och fäll ned filtren.

1. Rengör filtren.
2. Sätt tillbaka filtren.
3. Radera indikatorn \(\overline{E}\).

Tryck 2 ggr efter varandra på knappen 0. En ljudsignal hörs och indikatorn ≡ slocknar.

Kolfilter:

Kolfiltret binder luktämnena.

Obs!

Allt eftersom filtret fylls med fetthaltiga ämnen ökar risken för antändning.

Dessutom påverkas fläktens sugeffekt negativt.

Viktigt!

Genom att i god tid byta till nytt kolfilter förebyggs risken för brand i samband med fritering resp. stekning.

Ljus- och ljudsignal när filtret behöver bytas:

Kolfilter behöver bytas när ljussignalen tänds och en ljudsignal hörs.

När du stänger av fläkten stängs även ljudsignalen av. Byt nu till nytt filter.

Byt till nytt filter senast då.

Filter och skötsel

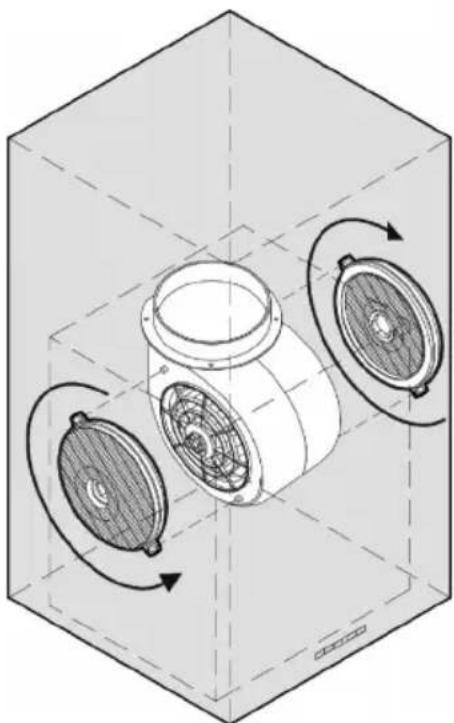

Montering:

Obs! Halogenlamporna måste vara avstängda och kalla.

1. Ta ut fettfiltren (enligt tidigare beskrivning).
2. Sätt in kolfiltren genom att fästa det på stiften i fläktens sidor.

1. Vrid filtren i pilens riktning tills de sitter fast. Filtren är rätt monterade när de inte längre går att dra av.
2. Sätt tillbaka fettfiltren (enligt tidigare beskrivning).
3. Radera indikatorn C.

☐ Tryck 2 ggr efter varandra på knappen 0. En ljudsignal hörs och indikatorn £ slocknar.

Ta ut gammalt kolfilter:

Obs! Halogenlamporna måste vara avstängda och kalla.

1. Ta ut fettfiltren.
2. Vrid filtren i motsatt riktning mot pilen och dra av dem mot dig.
3. Sätt tillbaka fettfiltren.

Byte av kolfilter:

☐ Vid normal användning (1–2 timmar varje dag) måste kolfiltret bytas till nytt ca 1 gång per år. ☐ Nya kolfilter finns att köpa i fackhandeln. ☐ Använd endast originalfilter. Originalfilter är en garanti för att fläkten ska fungera optimalt.

Det gamla kolfiltret:

☐ Kolfilter innehåller inga giftiga eller skadliga ämnen. De kan därför slängas med övriga kökssopor.

Dra alltid först ut sladden ur vägguttaget eller skruva ur säkringen.

⚠ Använd inte rengöringssvampar som kan repa fläkten och inte heller putsmedel som innehåller soda, sand, syra eller klorid!

☐ Använd varmt vatten med diskmedel i eller milt fönsterrengöringsmedel.

☐ Skrapa inte av smuts som fastnat utan blöt upp det med våt trasa.

☐ Rengör de delar av fläkten du kommer åt i samband med rengöringen av fettfiltren. Därigenom förebygger du risken för bränder samtidigt som fläkten kan fungera optimalt.

☐ Använd inte lösningsmedel (t.ex. T-sprit) på plastytor eftersom de kan ge upphov till matta fläckar. Var försiktig! Ventilera köket ordentligt. Ha ingen öppen eld i närheten.

⚠ Tangenterna rengörs med mjuk trasa fuktad i milt diskvatten. Tangenterna är av plast. Använd därför aldrig rengöringsmedel för rostfritt i samband med rengöringen.

Ytor i rostfritt stål:

☐ Använd ett milt rengöringsmedel utan repande effekt avsett för rostfritt stål. ☐ Ytorna rengörs i slipriktningen. ☐ Vi rekommenderar vårt rengöringsmedel för rostfritt Nr. 461731. Se det bifogade servicehäftet för beställningsadress.

Ytor av aluminium och plast, lackerade ytor:

□ Använd inte torr torkduk. □ Använd ett milt fönsterrengöringsmedel. ☐ Använd inte starka rengöringsmedel, inte heller rengöringsmedel som innehåller syra eller lut.

Läs garantibestämmelserna i det bifogade servicehäftet.

Byta lampor

1. Stäng av fläkten. Gör därefter fläkten strömlös antingen genom att dra ut stickkontakten ur vägguttaget eller vrida ur säkringen till fläkten. ⚠ Halogenlampor blir mycket heta när de lyser. Det finns risk för brännskador en lång stund efter att de stängts av.
2. Lossa försiktigt halogenlampan med hjälp av en skruvmejsel.

Obs! Om lampan lossas på fel sätt kan fläkten skadas.

1. Byt till ny halogenlampa (12 V, max. 20 W, sockel G4). Var noga när du sätter in lampan så att kontakterna hamnar rätt. Obs! Använd en ren trasa för att ta och hålla i lampan.
2. Sätt tillbaka stickkontakten i vägguttaget resp. vrid åter i säkringen.

Obs! Om belysningen inte då fungerar, kontrollera att du satt fast lamporna på rätt sätt.

Ställa in ljud- och ljussignalen som anger rengöring/byte av filter

Om det blir nödvändigt att ändra driftsättet (frånuft/med kolfilter) måste även ljud- och ljussignalen som anger att det är dags att rengöra fettfilter resp. dags att byta kolfilter ändras (se monteringsanvisningen).

Råd vid fel

Om det i teckenrutan står ÷ eller £:

Se avsnittet "Filter och skötsel". Om fläkten inte fungerar: ☐ Dra ut stickkontakten ur vägguttaget eller skruva ur säkringen. Vänta ca. 1 minut och sätt därefter tillbaka stickkontakten i vägguttaget resp. skruva åter i säkringen. Starta fläkten på nytt.

Ta kontakt med en serviceverkstad vid ev. frågor eller vid fel på fläkten.

(Se förteckningen över serviceverkstäder).

Uppge uppgifterna nedan vid kontakt med serviceverkstad:

E-nr.

FD

Fyll i uppgifterna från typskylten redan nu i fältet ovan. Om du tar ut fettfiltren syns typskylten inuti fläkten.

⚠ Tillverkaren av fläkten har inget garantiansvar för reklamationer som kan hänföras till hur rördragningen planerats och utförts.
