Tipo de produto	Coifa exaustora
Marca	Bosch
Modelo	DWC046750
Cor	Inox
Largura	90 cm
Profundidade	50 cm
Altura (min-máx)	53 - 103 cm
Peso líquido	15 kg
Alimentação elétrica	220-240 V, 50/60 Hz
Potência máxima de extração	650 m³/h
Nível sonoro (máx)	65 dB(A)
Iluminação	LED, 2 x 3 W
Tipo de filtro	Filtro de gordura metálico lavável
Número de velocidades	3 velocidades + intensivo
Modo de evacuação	Extração ou reciclagem
Filtro de carvão (opcional)	Sim, referência DWC046750Z
Limpeza do filtro de gordura	Lavagem na máquina de lavar louça recomendada
Função desligamento automático	Sim, 10 minutos
Índice de reparabilidade	7.5/10
Garantia do fabricante	2 anos

Perguntas frequentes - DWC046750 BOSCH

Como instalar a coifa DWC046750 ?

A instalação deve ser realizada por um profissional qualificado. Respeite as distâncias de segurança: pelo menos 65 cm acima de um cooktop elétrico e 75 cm para um cooktop a gás. Certifique-se de que o duto de evacuação esteja corretamente conectado.

Como limpar os filtros de gordura ?

Os filtros de gordura metálicos são laváveis na máquina de lavar louça ou à mão com água quente e sabão. Deixe-os secar completamente antes de recolocá-los. Limpe-os a cada 2 meses aproximadamente.

Quando é necessário substituir o filtro de carvão ?

O filtro de carvão não é lavável e deve ser substituído a cada 6 a 12 meses conforme o uso. Use a referência DWC046750Z recomendada pela Bosch.

Como ajustar a velocidade de extração ?

Use os botões de pressão no painel de controle. As 3 velocidades normais cobrem as necessidades diárias e a tecla intensiva permite aspiração máxima para odores fortes ou vapor.

A coifa faz barulho, é normal ?

O nível sonoro máximo é de 65 dB(A) em velocidade intensiva. Em velocidade normal, o ruído é menor. Se o ruído for anormal, verifique se os filtros estão bem fixados e se nada obstrui o duto.

Como usar a função desligamento automático ?

Pressione a tecla timer (relógio) após selecionar uma velocidade. A coifa desligará automaticamente após 10 minutos, permitindo evacuar odores residuais.

Posso usar a coifa em modo reciclagem ?

Sim, se sua cozinha não tiver duto de evacuação externo. Você deve então instalar um filtro de carvão (vendido separadamente) e orientar a saída de ar para o ambiente.

Como trocar a lâmpada LED ?

As lâmpadas LED são integradas e devem ser substituídas por um profissional credenciado. Contate o serviço pós-venda Bosch para obter as peças de reposição.

Qual é a garantia da coifa ?

A Bosch oferece uma garantia do fabricante de 2 anos a partir da data de compra. Guarde sua fatura para qualquer reclamação.

Como contatar o atendimento ao cliente Bosch ?

Você pode contatar o atendimento ao cliente Bosch pelo telefone 01 55 55 33 33 (chamada não sobretaxada) ou pelo site bosch.fr. Tenha em mãos a referência do seu aparelho DWC046750.

MANUAL DE UTILIZADOR DWC046750 BOSCH

Instruções de Serviço

Bruksanvisning

Bruksanvisning

Käyttöohje

Brugsanvisning

Funcionamento com exaustão:

☐ O ventilador do exaustor aspira os vapores da cozinha e, através do filtro de gordura, encaminha-os para o ar livre. ☐ O filtro de gordura retém as partículas gordurosas dos vapores da cozinha. A cozinha mantém-se livre de gorduras e cheiros.

Se o exaustor funcionar com exaustão, o funcionamento simultâneo de aparelhos dependentes de uma chaminé (como por ex. aquecedores a gás, óleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos aparelhos antes referidos.

É possível um funcionamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos aparelhos de queima.

Isto pode ser conseguido se o ar necessário à combustão puder ser reposto, através de aberturas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou ainda através doutras medidas técnicas, como trancagem recíproca ou semelhantes.

Se a renovação de ar fresco não for suficiente, existe o perigo de envenenamento, provocado pelo retorno dos gases provenientes da combustão.

Uma caixa mural de entrada/saída de ar não garante, por si só, o cumprimento do valor limite.

Nota: Na avaliação tem que ser considerada sempre a necessidade global de ventilação da habitação. No funcionamento de aparelhos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplica.

Se o exaustor funcionar com circulação de ar – com filtro de carvão ativo – não há qualquer tipo de limitação.

Funcionamento com circulação de ar:

Neste caso, tem que ser montado um filtro de carvão ativo (ver Filtro e Manutenção).

⚠️O jogo completo de montagem, bem como os filtros de substituição, podem ser adquiridos nos nossos Serviços Técnicos.

☐ O ventilador do exaustor aspira os fumos da cozinha e reencaminha o ar para a cozinha, depois de limpo pelo filtro de gordura e de carvão ativo. ☐ O filtro de gordura retém os componentes gordurosos dos vapores da cozinha. ☐ O filtro de carvão ativo retém as substâncias com cheiro.

Se não for instalado o filtro de carvão ativo, não podem ser eliminadas as partículas de cheiro existentes nos vapores da cozinha.

Nunca utilizar um queimador a gás sem o recipiente de cozinhar sobre o mesmo. Regular a chama de modo que esta não seja maior que o recipiente.

⚠ Nunca deixe as crianças brincarem com o aparelho.

Sem supervisão, adultos e crianças nunca deverão utilizar o aparelho, no caso de: – não se encontrarem em perfeitas condições físicas, sensoriais ou mentais – não possuírem conhecimentos e experiência acerca de como utilizar o aparelho de maneira correta e segura.

Comando do exaustor

Os vapores da cozinha são eliminados de forma mais eficaz:

□ se o exaustor for ligado no início do cozinhado. □ se o exaustor for desligado só alguns minutos, depois de terminado o cozinhado.

Sinal acústico:

□ Premindo qualquer tecla, soa um sinal de confirmação.

Ligar o exaustor:

□ Premir a tecla +.

Regulação da fase de exaustão pretendida:

□ Premir a tecla +. O exaustor comuta para a fase imediatamente superior. □ Premir a tecla –. O exaustor comuta para a fase imediatamente inferior.

Desligar o exaustor:

□ Premir a tecla 0. A indicação □ apaga-se, passado pouco tempo.

Ou:

- Premir a tecla – até que o desligue. A indicação □ apaga-se, passado pouco tempo.

Fase intensiva:

Com a fase intensiva obtêm-se o rendimento máximo. Ela só é necessária por curtos períodos de tempo.

□ Premir a tecla + até que a indicação fique iluminada. Se a fase intensiva não for desligada manualmente, o exaustor, após 10 minutos comuta automaticamente para a fase.

Funcionamento do exaustor com descomutação automática:

□ Premir a tecla

O exaustor funciona durante 10 minutos na fase 1 e na indicação está um ponto a piscar. Depois o exaustor desliga automaticamente.

Iluminação:

A iluminação pode ser utilizada em qualquer momento, mesmo se o exaustor estiver desligado.

Filtros e Manutenção

Filtro de gordura:

Para retenção das partículas de gordura existentes nos vapores da cozinha são utilizados filtros metálicos.

A malha do filtro é de metal não inflamável.

Atenção:

Em caso de saturação do filtro com resíduos gordurosos, aumentam as possibilidades de inflamação do mesmo e a função do aparelho pode ser prejudicada.

Importante:

A limpeza atempada do filtro evita o perigo de incêndio que se pode verificar com a concentração de calor proveniente de fritos ou assados.

Indicação de saturação:

Em caso de saturação do filtro de gordura, a indicação = ilumina-se e soa um sinal.

Com o desligar da ventilador, também o sinal é desligado.

Neste caso os filtros devem ser imediatamente limpos.

☐ Tenha em atenção que, neste caso, o filtro de gorduras deve ser limpo em intervalos de tempo regulares (1 mês).

A limpeza destes filtros pode ser feita na máquina de lavar loiça. Com este processo, pode verificar-se uma ligeira alteração na cor dos filtros.

Importante:

Os filtros de metal muito saturados não devem ser lavados juntamente com a outra loiça.

Se a limpeza for feita manualmente, colocar primeiro os filtros numa solução de água quente com detergente.

Não utilizar produtos de limpeza agressivos, que contenham ácido ou lixívia.

Passado algum tempo, escovar os filtros com uma escova própria e, depois, enxaguá-los e secá-los bem.

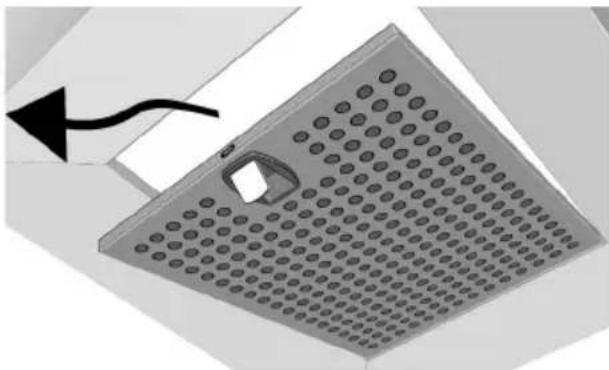

Desmontar e montar os filtros metálicos:

Atenção: As lâmpadas de halogéneo têm que estar desligadas e frias.

1. Premir os puxadores junto aos filtros de gordura e abrir os filtros.

1. Limpar os filtros metálicos.
2. Recolocar os filtros lavados.
3. Apagar a indicação =.

Premir 2 vezes seguidas a tecla 0. Soa um sinal e a indicação ≡ apaga-se.

Para reter os cheiros no funcionamento com circulação de ar.

Atenção:

Em caso de saturação do filtro com resíduos gordurosos, aumentam as possibilidades de inflamação do mesmo e a função do aparelho pode ser prejudicada.

Importante:

Através da substituição atempada do filtro de carvão ativo, é evitado o perigo de incêndio provocado pela concentração de calor na confecção de fritos ou de assados.

Indicação de saturação:

Em caso de saturação do filtro de carvão ativo, a indicação ilumina-se e soa um sinal.

Com o desligar do ventilador, também o sinal é desligado.

Neste caso, o filtro de carvão ativo deve ser imediatamente substituído.

Filtros e manutenção

Montagem:

Atenção: As lâmpadas de halogéneo devem estar desligadas e frias.

1. Desmontar os filtros de gordura (Ver Desmontagem e montagem dos filtros metálicos de gordura).
2. Instalação dos filtros de carvão ativo. Para isso, fixar os filtros nos pinos, nas zonas laterais do ventilador.

1. Rodar os filtros no sentido da seta até encaixarem. Se os filtros estiverem corretamente montados, não é possível retirá-los.
2. Montar os filtros de gordura (Ver Desmontagem e montagem dos filtros metálicos de gordura).
3. Apagar a indicação ☐ ☐ Premir 2 vezes seguidas a tecla 0. Soa um sinal e a indicação ☐ apaga-se.

Desmontagem:

Atenção: As lâmpadas de halogéneo devem estar desligadas e frias.

1. Desmontar os filtros de gordura.
2. Rodar os filtros no sentido contrário ao da seta e retirar os mesmos para fora.
3. Recolocar o filtro de gordura.

Substituição do filtro de carvão ativo:

☐ No caso de funcionamento normal (1 a 2 horas diárias), os filtros de carvão ativo devem ser substituídos uma vez por ano. O filtro de carvão ativo pode ser adquirido nos Serviços Técnicos. □ Devem ser utilizados apenas filtros originais. Só assim é garantido o funcionamento otimizado do exaustor.

Reciclagem do filtro de carvão ativo usado:

O filtro de carvão ativo não contém substâncias prejudiciais. Ele pode ser reciclado como lixo normal.

Limpeza e manutenção

Desligar o exaustor da corrente, desligando a ficha da tomada, o fusível ou o disjuntor.

⚠ Não limpar o exaustor com esponjas ásperas, nem utilizar produtos abrasivos ou com teor de soda, ácidos ou cloro!

Para limpar o exaustor, utilizar uma solução de água quente e detergente ou um detergente suave para janelas. Não raspar sujidades secas acumuladas, devendo, sim, amolecê-las com um pano húmido. ☐ Quando limpar os filtros de gordura, deverá também limpar as zonas acessíveis do aparelho, onde existirem depósitos de gordura. Evita-se assim, o perigo de incêndios e o mau funcionamento do aparelho. ☐ Nota: Não aplicar álcool sobre as superfícies sintéticas pois isto pode provocar manchas.

Atenção: Arejar suficientemente a cozinha e não fazer chamas livres.

⚠ As teclas de comando devem ser limpas com uma solução de água com um detergente suave e um pano macio e húmido.

Não aplicar, nas teclas de comando, produtos para limpeza de inox.

Superfícies de aço inox:

☐ Utilizar um produto para inox suave e não abrasivo. ☐ Limpar apenas no sentido do polimento. ☐ Aconselhamos a utilização do nosso produto para limpeza de inox Ref.ª 461731. Consulte a brochura anexa sobre Assistência Técnica, para saber onde adquirir este produto.

Superfícies de alumínio e material sintético:

☐ Não utilizar panos secos. ☐ Utilizar um produto suave para limpar janelas. ☐ Não utilizar produtos de limpeza agressivos, que contenham ácido ou lixívia.

Dê atenção às Condições de Garantia constantes da brochura anexa sobre "Service".

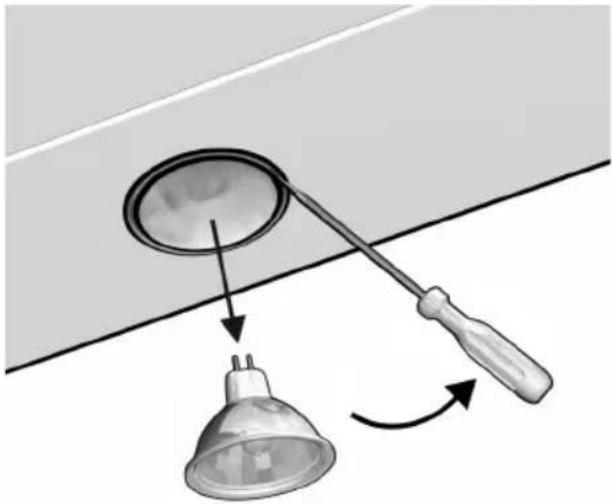

Substituição das lâmpadas

1. Cortar a alimentação de corrente ao exaustor, desligando a ficha da tomada ou os fusíveis. ⚠ As lâmpadas de halogéneo ficam muito quentes, quando em funcionamento. Mesmo pouco tempo depois de ligadas, há perigo de queimaduras.
2. Retirar a lâmpada de halogéneo com cuidado, utilizando uma chave de parafusos.

Atenção: Se a lâmpada não for retirada com cuidado, o aparelho pode sofrer danos.

1. Substituir a lâmpada (lâmpada de halogéneo de 12 V, máx. 20 W, casquilho G4, corrente no mercado). Dar atenção à posição correcta dos contactos. Atenção: Para segurar a lâmpada de halogéneo, deverá utilizar um pano limpo.
2. Restabeleça a alimentação de corrente ao exaustor, voltando a ligar a ficha à tomada ou os fusíveis.

Nota: Se a iluminação não funcionar, deverá verificar, se a lâmpada está bem encaixada.

Regulação da indicação de saturação

Se for necessário proceder à modificação do tipo de funcionamento (exaustão/circulação de ar), também a indicação de saturação para o filtro tem que ser alterada em conformidade (ver instruções de montagem).

Anomalias

Se na indicação aparecer um = ou um L:

□ Ver o capítulo "Filtros e Manutenção". Se não for possível utilizar o exaustor: ☐ Desligar o exaustor da corrente eléctrica durante 1 minuto, retirando a ficha da tomada ou desligando o fusível. Depois volte a ligar o aparelho à corrente.

Para mais informações ou em caso de avaria consulte os nossos Serviços Técnicos. (Ver índice em anexo).

Quando recorrer aos Serviços Técnicos indique por favor:

Registe estes números nos campos acima. Eles constam da chapa de características que encontrará no interior do aparelho, após retirar a armação do filtro.

⚠️O fabricante do exaustor não assume qualquer responsabilidade nas reclamações atribuídas ao planeamento e instalação da tubagem.
