KÄYTTÖOHJE 805-760 Nordic Play

NORDIC PLAY-tuotteiden yleiset turvallisuusmääräykset

Varoitus:

• Ajoneuvoa ei saa käyttää teillä, jalkakäytävillä, rinteillä tai hiekalla.
• Ajoneuvoa saa käyttää vain tasaisilla pinnoilla.
• Älä ylikuormita ajoneuvoa. Kiinnitä huomiota painorajoituksiin. Tyypillinen enimmäispaino on 25 - 35 kg. Tarkista käyttämäsi mallin enimmäispaino käyttäjälle.
• Aikuisen pitää huolehtia akun latauksesta.
• Ajoneuvoa käyttävien lasten on oltava aina vastuullisen aikuisen valvonnassa.
• Älä yritä ladata ajoneuvoa ohjeiden vastaisesti.
• Älä aja vedessä tai muussa nesteessä.
• Pysäytä ajoneuvo, kun se lähestyy estettä, käänny pois esteen luota ja aja muualla.
• Lataa akku, kun ajoneuvo alkaa toimia hitaasti, muutoin akun käyttöikä saattaa lyhentyä.
• Lataa akku täyteen ennen akun säilytystä pitkiä aikoja ilman käyttöä. Lataa akku kolmen kuukauden välein akun käyttöiän pidentämiseksi.
• Älä aja sateessa.
• Akku, laturi, sähköjohdot, pistorasiat, runko ja muut osat on tarkistettava säännöllisesti. Jos vauriota havaitaan, ajoneuvoa ei saa käyttää ennen korjaamista.
• Laturi on tarkistettava säännöllisesti, jotta varmistetaan ettei sen virtajohto tai muut osat ole vioittuneet. Jos vauriota ilmenee, laturia ei saa käyttää ennen vahingon korjaamista.
• Alle 3-vuotiaat lapset eivät saa käyttää akkukäyttöistä laitetta.
• Akutonta ajoneuvoa voi käyttää 1 vuoden iästä alkaen.
• Ajoneuvoa saa käyttää vain suositellun laturin kanssa.
  • Laturi ei ole lelu.
• Puhdista ajoneuvo vain kostealla liinalla.
• Tarkista, että kaikki ajoneuvon osat ovat ehjiä. Jos ei, korjaa tai vaihda ne.
• On suositeltavaa käyttää suojavarusteita ajoneuvosta riippuen.
• Kuluneet akut ja paristot on poistettava ajoneuvosta tai vaihdettava.
• Akku ja paristot on poistettava ja kierrätettävä asianmukaisesti erillään ajoneuvon hävittämisestä.
• Vaatimustenmukaisuusvakuutus: Tämä tuote on EU-direktiivin 2014/53 / EU vaatimusten mukainen.

Varoitus:

Kiinnitä huomiota lapsen turvallisuuteen seuraavasti:

• Vain aikuiset voivat asentaa tuotteen käyttökuntoon.
• Pienet osat, pakkausmateriaali ja muovipussit on pidettävä poissa lasten ulottuvilta tukehtumisvaaran takia.
• Lapset eivät saa päästä käsiksi akkuun.
• Aikuisten valvonta on välttämätöntä aina kun ajoneuvoa käytetään.
• Alle 3-vuotiaat lapset eivät saa käyttää akkukäyttöistä ajoneuvoa.
• Akutonta ajoneuvoa voi käyttää 1 vuoden iästä alkaen.
• Käytä ajoneuvoa aina varovasti ja huomaa, että ajo-osaaminen on välttämätöntä, jotta vältettäisiin kaatumiset ja muut onnettomuudet, jotka voivat aiheuttaa vahinkoa käyttäjälle tai kolmannelle osapuolelle.

NORDIC PLAY-tuotteiden yleiset turvallisuusmääräykset

Varoitus:

• Lapset on perehdytettävä huolella ajoneuvon käyttöön ennen ensimmäistä ajokertaa, erityisesti ajoneuvon jarrujen ja pysäyttämisen suhteen.
• Ei saa missään tapauksessa käyttää liikenteessä. Käytä ajoneuvoa vain yksityisellä alueella.
• Aja vain tasaisilla pinnoilla, kaukana muista ajoneuvoista ja esteistä.
• Vältä teräviä kuoppia ja pintoja, joiden rakenne tai muoto muuttuu yllättäen.
• Vältä teitä ja pintoja, joilla esiintyy vettä, hiekkaa, soraa, kuraa, lehtiä tai muuta häiritsevää materiaalia.
• Märkä sää voi heikentää ajoneuvon etenemiskykyä, jarrujen toimintaa ja näkyvyyttä.
• Älä aja, kun on hämärää.
  • Vältä liiallista nopeutta alamäessä.
• Varo jalankulkijoita.
• Tarkista ja kiristä kaikki ruuvit ennen jokaista käyttökertaa. Älä anna kahden tai useamman lapsen käyttää ajoneuvoa samanaikaisesti. Ajoneuvo on tarkoitettu vain yhdelle käyttäjälle kerrallaan.
• Älä käytä ajoneuvoa, jos se on vaurioitunut.
  • Vaihda vaurioituneet osat välittömästi.

Kytke virtajohdot akkuun ohjeiden mukaisesti. Kytke laturin johto ajoneuvon pistokkeeseen ja latauslaite 220V -pistorasiaan. Ajoneuvo alkaa latautua. Anna latautua 8-12 tuntia ennen ensimmäistä käyttökertaa.

Huomio!: Vaihdettaessa eteen/taakse -suunnan välillä, ajoneuvon pitää olla kokonaan pysähtyneenä, muutoin moottori ja vaihteisto voivat vaurioitua.

Eteen: 1. Kytke Eteen/taakse -valintakytkin asentoon "Forward" (eteen)

1. Paina jalkapainiketta, jotta ajoneuvo liikkuu eteenpäin

Pysäyttäminen: 1. Nosta jalka pois jalkapainikkeelta, jotta ajoneuvo pysähtyy.

Peruuttaminen: 1. Kytke Eteen/taakse -valintakytkin asentoon "Backward" (taakse)

1. Paina jalkapainiketta, jotta ajoneuvo liikkuu taaksepäin

Akun kytkeminen

Irrota istuinta rungossa kiinni pitävä ruuvi. Poista istuin ja kytke sen alta löytyvän akun johtimet seuraavasti: kytke punainen johto akun punaiseen liittimeen ja musta johto akun mustaan liittimeen. Älä milloinkaan kytke johtoja ristiin tai vääriin väreihin. Aseta sitten istuin takaisin paikoilleen ja kiristä istuinta kiinni pitävä ruuvi. Lataa akkua 8-12 tuntia ennen ensimmäistä käyttöä.

Miten vältetään ajoneuvon ylikuormitusta:

• Ylikuormituksen välttämiseksi ajoneuvoa saa kuljettaa enintään 25 kg henkilö.
• Älä kiinnitä mitään kuormaa tai lastia autoon.
• Älä aja jyrkkiä mäkiä.
• Älä aja sellaisten esineiden tai esteiden yli, jotka voivat estää renkaiden vapaan pyörimisen.
• Älä aja, kun on erittäin kuuma sää. Kuuma sää voi aiheuttaa ylikuumenemisen vaaran.
• Älä anna veden tai muun nesteen joutua kosketuksiin akun tai muiden sähköisten komponenttien kanssa.
• Älä yritä muuttaa tai virittää sähköjärjestelmiä. Tämä voi aiheuttaa oikosulun ja sulake katkaisee virran.
  Auton sähköjärjestelmä voi myös vahingoittua pysyvästi.

Akun vaihto ja hävittäminen

Kaikki akut kuluvat lopulta loppuun ja menettävät kykynsä latautua. Riippuen latauskertojen määrästä ja latausten suoritustavasta, akku toimii yhdestä kolmeen vuotta. Seuraa näitä ohjeita akun vaihtamiseen ja turvalliseen kierrättämiseen.

• Ota istuin irti.
• Irrota kaapelit akusta.
• Irrota akun mahdolliset metallikiinnikkeet.
• Poista mahdollinen akkukansi.
  • Nosta akku ulos ajoneuvosta.
• On suositeltavaa käyttää käsineitä, kun irrotat akkua.
• Älä nosta akkua johdoista.
• Laita akku muovipussiin. Tärkeää! Hävitä vanha akku ainoastaan viemällä se paikalliseen, erityiseen jätepisteeseen, joka on varustettu ongelmajätteiden vastaanottotoiminnoilla. Akku on lyijyakku, jonka sisältö on myrkyllistä. Akkua ei saa missään tapauksessa hävittää talousjätteen mukana!
• Aseta uusi akku ja kytke kaapelit uudelleen.
• Kiinnitä akun mahdolliset metallikiinnikkeet.
• Asenna istuin paikoilleen ja lataa akku ensimmäisen käyttökerran ohjeiden mukaan 8-12 tuntia ennen ensimmäistä käyttökertaa.

Ympäristön suojelemiseksi paristot ja sähkölaitteet on hävitettävä erillään kotitalousjätteistä. Ota yhteyttä kuntaan lähimmän kierrätyspisteen löytämiseksi.

Ongelma Syy Ratkaisu
Ajoneuvolla ei voi ajaa Akussa ei ole virtaa Lataa akku.
		Automaattisulake on lauennut Sammuta ajoneuvo vähintään viideksi minuutiksi. Vältä ylikuormaa.
		Löysät johdot Tarkista, että kaikki johdot on kiinnitetty kunnolla. Lataa ajoneuvon akku uudelleen.
		Akun käyttöikä on päättynyt Hanki uusi akku. Kierrätä vanha akku vastuullisesti
		Sähköpiiri on vaurioitunut Lähetä tuote korjattavaksi.
		Moottori on vaurioitunut Lähetä tuote korjattavaksi.
Ajoneuvo ei toimi kovin pitkään kerrallaan	Akku ei lataudu täysin Tarkista, että johdot on kytketty kun-nolla akkuun, ja lataa akku uudelleen.
	Akun elinkari on lopuillaan Hanki uusi akku. Kierrätä vanha akku vastuullisesti.
Pyörä kulkee epätavallisen hitaasti	Akussa ei ole virtaa Lataa akku.
	Akun elinkari on lopuillaan Hanki uusi akku. Kierrätä vanha akku vastuullisesti.
	Ajoneuvossa on ylikuormaa	Vähennä kuormaa. Ajoneuvon kan-tavuus on 25 kg.
	Ajoneuvoa käytetään epäsopivassa maastossa.	Löydä parempi alue ajoa varten.
Ajoneuvoa pitää työntää, jotta se lähtisi liikkeelle	Löysät johdot Tarkista, että kaikki johdot ovat paikoillaan ja kiinnitetty lujasti. Lataa akku uudelleen.
	Moottori on vaurioitunut Lähetä tuote korjattavaksi.
Vaihteita on vaikea vaihtaa Vaihteita käytetään vastoin ohjeita, ajoneuvon ollessa liikkeessä		Ajoneuvon on oltava täysin paikoilla-an vaihteita käytettäessä.
Oudot mekaaniset äänet moottorista tai vaihteistosta	Vaihteet ovat vaurioituneet.	Lähetä tuote korjattavaksi.
	Moottori on vaurioitunut.	Lähetä tuote korjattavaksi.
Akku ei lataudu	Löysät johdot	Tarkista, että kaikki johdot ovat paiko-illaan ja kiinnitetty lujasti. Lataa akku uudelleen.
	Laturi ei ole kytkettynä	Tarkista, että laturi on kytketty oikein.
	Laturi on vaurioitunut	Vaihda laturi.
Laturi kuumenee latauksen aikana	Tämä on normaalia	Mitään toimenpiteitä ei tarvita.

Ajoneuvon ylläpito

• Tarkista kaikki ruuvit säännöllisesti ja kiristä tarvittaessa.
• Tarkista ajoneuvon muoviosat usein vaurioiden varalta.
• Pyörän mekaaniset osat voidaan tarvittaessa voidella öljyllä.
• Säilytä tuote sisätiloissa ja suojassa sääolosuhteilta
• Pidä tuote etäällä kuumista kohteista, kuten tulisijoista, lämmittimistä ja vastaavista.
• Älä puhdista tuotetta puutarhaletkulla. Älä myöskään käytä saippuaa. Kuiva tai hieman kostea kangas riittää.
• Älä aja sateessa, lumessa, hiekalla tai soralla, koska se voi vahingoittaa ajoneuvoa.
• Jos tuotetta ei tulla käyttämään pitkään aikaan, lataa akku ensin täyteen ja irrota sitten kaikki kaapelit.

BMW i8 COUPE

Ikä suositus: 3 vuotta
Akku: 12V4.5AH *1
Latausaika: 8 - 12 tuntia
Laturi: 12V 500mA
Käyttäjänenimmäispaino:	30 kg
Auton koko: 115 x 72,5 x 46 cm
Nopeus: 3-5 km/t

HUOM: Tietyt osat on asennettava ajoneuvon molemmille puolille.

Osa Nro.	Nimi Huomautus Määrä
1 Runko 1 1
2 Vaihdelaatikot 1 2				Osat on merkitty seuraavasti “R” oikealle puolelle, ja “L”, vasemmalle puolelle
3 Takapyörä 2 2
4 Etupyörä 2 2
5 Mutteri 4 4
6 Vanne 4 4
7 ∅12 aluslevy 3 2
8 ∅10 aluslevy 4 2
9 Ratti 1 1
10 M5x40 ruuvi 1 1 Asennetaan rattiin
11 ∅5 mutteri		1 1 Asennetaan rattiin
12 Istuin		1 1
13 M5x16 ruuvi 2 2
14 Tuulilasi		1 1
15 Svupeiliv		2 2 Vasen ja oikea
16 Moottorinsuojus		1 2
17 ∅4x12 ruuvi		4 8
18 Laturi		1 1
19 Jakoavain		1 1
20 Kaukosäädin 1 1

Huom! Tietyt osat on asennettava ajoneuvon molemmille puolille.

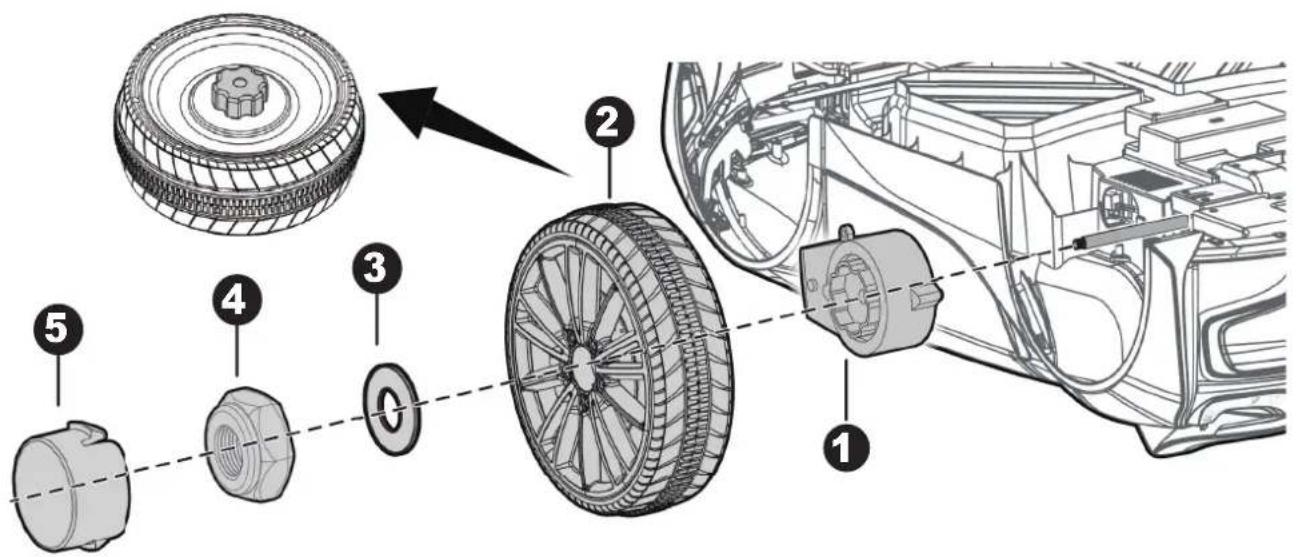

Takarenkaan asennus

Poista kaikki osat taka-akselilta ja käännä ajoneuvo ylösalaisin.

1. Liu'uta taakse asennettava vaihdelaatikko taka-akselin päälle. "R"- merkitty vaihdelaatikko sopii ajoneuvon oikealle puolelle; "L"- merkitty vaihdelaatikko sopii ajoneuvon vasemmalle puolelle.

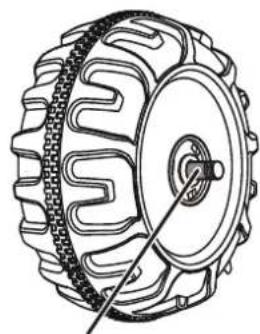

2. Kiinnitä takapyörät taka-akseliin. Liitä vetopyörä vaihdelaatikkoon.
3. Kiinnitä ∅12 aluslevy taka-akseliin.
4. Kiinnitä mutteri taka-akselin päähän jakoavaimella.
5. Kiinnitä vanne renkaaseen.

Toista yllä oleva toimenpide toisen takapyörän asentamiseksi.

Eturenkaan asennus

Poista kaikki osat etuakselilta.

1. Kiinnitä ∅10-aluslevy etuakseliin.

2. Kiinnitä eturengas

3. Kiinnitä ∅10-aluslevy etuakseliin.

4. Kiinnitä mutteri etuakselin päähän jakoavaimella.

5. Kiinnitä vanne renkaaseen.

6.

Toista yllä oleva toimenpide toisen etupyörän asentamiseksi.

Kun olet asentanut minkä tahansa pyörän akseleille, tarkista lukitustapin ja pyörän välinen etäisyys (Katso kuva).Jos etäisyys on liian suuri, lisää kaksi tai kolme aluslevyä pyörän sisäpuolelle, mutta kiristyksen jälkeen mutteri pyörän ulkopuolelle, käännä pyörää sormella tarkistaaksesi pystyykö pyörä pyörimään tasaisesti, tämä on erittäin tärkeää, koska jos pyörä pyörii tasaisesti, niin silloin kaikki ok,mutta jos mutteri painaa pyörää eikä pyörä voi pyöriä tasaisesti, moottori voi rikkoontua! Tällöin sinun on poistettava yksi tai kaksi aluslevyä uudelleen

Tuulilasin ja sivupeilien asennus

Käännä ajoneuvo taas oikeinpäin.

1. Aseta tuulilasin kielekkeet ajoneuvon rungossa oleviin reikiin, työnnä, kunnes kuulet sen napsahtavan paikalleen.

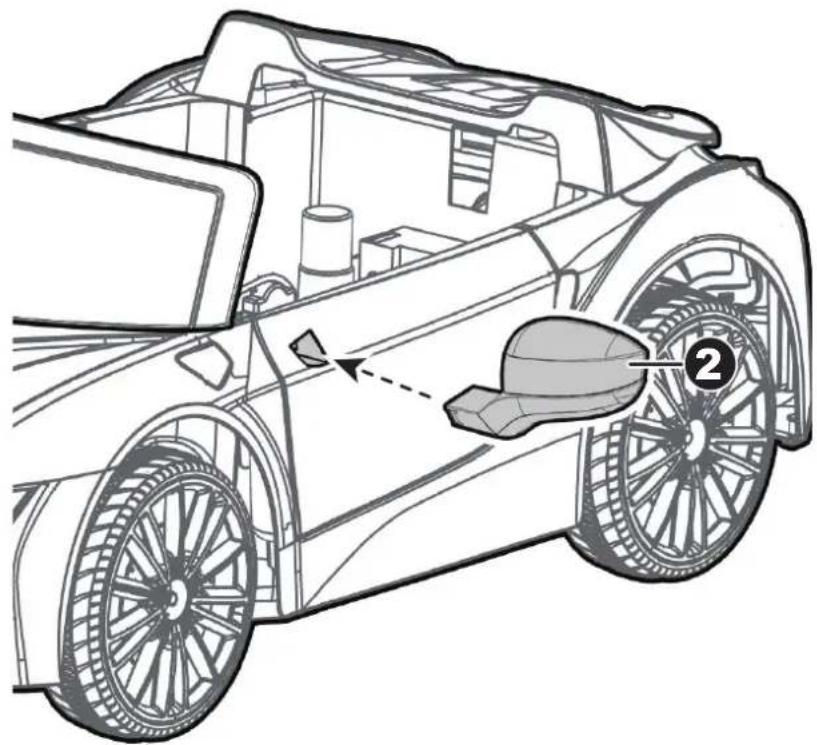

2. Kiinnitä sivupeili oveen, työnnä kunnes kuulet sen napsahtavan paikalleen. Toista sama toisella peilillä

Huom: Noudata vaiheita 1-4 ja lisää paristot (ei mukana)

1. Irrota ruuvit paristokotelosta ruuvimeissselillä.
2. Poista paristokotelon kansi
3. Aseta paristot (2 x 1,5 AA) paikalleen.
4. Aseta paristokotelon kansi paikalleen ja kiristä ruuvit paikalleen.

Poista M5x45- ruuvi ja ∅ 5 mutteri ohjauspyörästä.

1. Aseta ratti ohjauspylvässen.
2. Kohdista ratin molemmilla puolilla olevat reiät ohjauspylvään päässä oleviin reikiin
3. Kiinnitä mutteri A ruuvin vastakkaiselle puolelle varmistaaksesi, että ratti pysyy ohjauspylväässä

7 6 5 End of steering column

1. Aseta sulakeliitäntä akun napaan.

2. Kiinnitä akun napa moottorin napaan yllä esitetyllä tavalla. Toista sama toisella puolelle.

3. Kiinnitä moottorin suojus moottorin päälle

4. Aseta (4 kpl. ∅4x12) ruuvit moottorin suojukseen ja kiinnitä.

Toista sama toiselle moottorin suojukselle.

. Kiinnita moottorin suojus moottorin paalle 2. Aseta (4 kpl. Ø4x12) ruuvit moottorin suojukseen ja kiinnitä. Toista sama toiselle moottorin suojukselle.

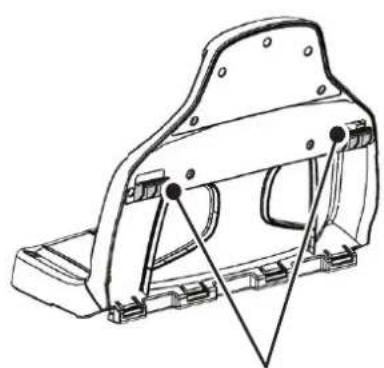

Kielekkeet istuimen takana

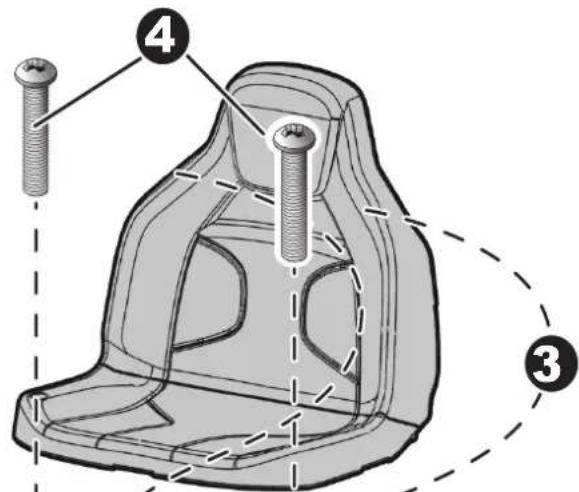

1. Asenna istuimen takana olevat kielekkeet ajoneuvon takana oleviin uriin.
2. Aseta M5x16 ruuvit (2 kpl.) istuimen läpi ja kiristä ruuvimeisselillä kiinni ajoneuvon ruunkoon.

1. Jalkapoljin: lisää nopeutta ajoneuvoon.

Ajoneuvo liikkuu painamalla poljinta alas.

Jarruttaminen tai vahdin hidastaminen – vapauttamalla painike polkimelta.

1. Eteen- / taaksepäin painike: Vaihtaa suunnan eteenpäin ja taaksepäin.

Siirrä vipu yläasentoon siirtääksesi ajoneuvoa eteenpäin.

Taaksepäin, siirrä vipu ala-asentoon.

1. Äänipainikkeet: paina painiketta

2. Nopeus painike: Ajoneuvon saa liikkeelle joko pienellä tai suurella nopeudella.

Huomatus! Ajoneuvo on suunniteltu hidastamaan ajaessasi takaisin.

1. 3.5 mm AUX: Kannettavan musiikkisoittimen tai puhelimen äänet saat toistumaan kaiuttimen kautta.

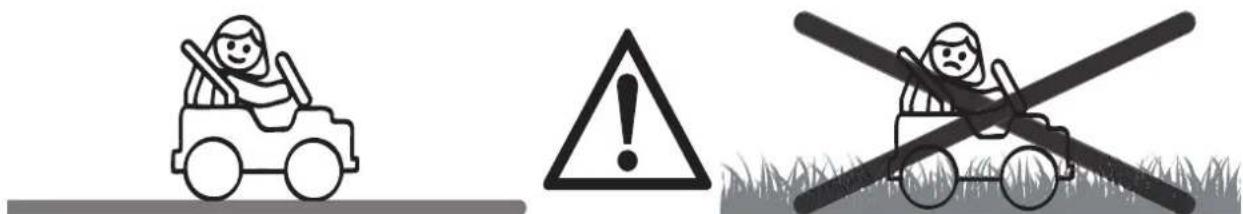

Aja vain tasaisella tiellä Älä aja nurmikolla
