BRUGSANVISNING 805-760 Nordic Play

Generelle sikkerhedsregler for NORDIC PLAY produkter

Advarsel:

• Køretøjet må ikke anvendes på veje, fortove, skråninger eller i sand.
• Køretøjet bør kun anvendes på plane overflader.
  • Overbelast ikke køretøjet. Vær opmærksom på vægtbegrænsningerne.
  Typisk maksimal totalvægt 25 - 35 kg. Venligst kontroller for den pågældende model.
• Batteriopladning skal udføres af en voksen.
• Børn, der benytter dette køretøj, bør altid overvåges af en ansvarlig voksen.
  • Over oplad ikke køretøjets kredsløb.
• Kør ikke i vand eller andre væsker.
• Stop køretøjet, når du nærmer dig en hindring, drej væk fra hindringen og kør andetsteds.
• Venligst oplad batteriet, når køretøjet begynder at køre langsomt ellers vil levetiden på batteriet forkortes.
• Venligst oplad batteriet fuldt ud, før opbevaring af batteriet i længere perioder uden anvendelse. Oplad batteriet hver 3 måned, dette for at forlænge batteriets levetid.
  • Kør ikke i regnvejr.
• Batteri, oplader, elektriske ledninger, stik, kabinet og andre dele skal periodisk kontrolleres. Hvis der observeres skader, må køretøjet ikke anvendes før disse er udbedret.
• Opladeren skal kontrolleres regelmæssigt for skader på ledning, stik, kabinet eller andre dele. Ved skader må opladeren ikke anvendes, før skaden er udbedret.
• Køretøjer med batteri må ikke anvendes af børn under 3 år.
• Pedal / skubbe køretøjer uden batteri kan anvendes fra 1 års alderen.
• Køretøjet må kun anvendes med den anbefalede oplader.
• Opladeren er ikke et legetøj.
• Rengør kun med en fugtig opvredet klud.
• kontroller at alle komponenter er ubeskadigede, hvis ikke reparer eller udskift disse.
• Det er en god ide at bruge beskyttelsesudstyr afhængig af køretøjet.
• Slidte batterier bør fjernes/udskiftes fra køretøjet.
• Batteriet skal fjernes, inden køretøjet bortskaffes
  • Overensstemmelseserklæring: Dette produkt er i overensstemmelse med kravene i EU-direktiv 2014/53 / EU.

Advarsel:

For dit barns sikkerhed, skal du være opmærksom på følgende:

• Kun en voksen må samle produktet.
• Små dele/plastik dele holdes væk fra barnet, dette for at undgå Kvælningsfare.
• Børn må ikke røre / åbne for batteri holderen.
  • Voksen tilsyn er påkrævet.
• Køretøjer med batteri må ikke anvendes af børn under 3 år.
• Pedal / skubbe køretøjer uden batteri kan anvendes fra 1 års alderen
• Brug køretøjet med forsigtighed, da kørefærdigheder er påkrævet for at undgå fald eller kollision som kan give skader til brugeren eller 3 part.
• Instruktion i brugen af køretøjet skal gives til børn inden anvendelse. Specielt bremsesystemet.

Generelle sikkerhedsregler for NORDIC PLAY produkter

• Må ikke anvendes i trafikken. Brug kun køretøjet på privat grund.
• Kør kun på plane overflader væk fra andre køretøjer/forhindringer.
• Undgå skarpe bumps og pludselige overflade ændringer.
• Undgå veje og overflader med vand, sand, grus, jord, blade og andet snavs.
• Vådt vejr kan forringe trækkraft, bremseeffekt og synlighed.
• Kør ikke när det er mørkt.
• Undgå overdreven hastighed forbundet med nedkørsler.
• Pas på fodgængere.
• Check og fastspænd alle skruer før hver køretur, tillad ikke 2 eller flere børn at bruge køretøjet på samme tid.
• Brug ikke køretøjet, hvis det har nogen form for skader.

• Udskift beskadigede dele øjeblikkeligt.

• Sæt input 12V opladerstikket i køretøjet.

• Sæt output opladerstikket i en 230V stikkontakt. Batteriet begynder at oplade.

Note! Når du skifter mellem høj og lavt gear eller frem og tilbage knap skal køretøjet holde helt stille, for at undgå skade på gearkasse og motor.

Frem

1. Flyt position på "forward backward" knappen til position "forward"
2. Tryk på fodpedalen, og køretøjet kører fremad.

Stop:

1. Køretøjet stopper automatisk, när barnets fod lettes fra fodpedalen.

Tilbage

1. Flyt position på "forward backward" knappen til position "backward"
2. Tryk på fodpedalen, og køretøjet kører tilbage.

Batteri forbindelse

Løsn skruen fra sædet. Fjern sædet, og forbind den røde ledning med den røde terminal på batteriet og sort ledning til sort terminal. Påsæt sædet igen og stram skruen.

Udskiftning af batteri og sikring

Batteriet er udstyret med en termisk sikring, som slår fra hvis motoren, batteriet eller det elektriske kredsløb er overbelastet. Køretøjet skal herefter slukkes i mindst 5 minutter, hvorefter sikringen vil slå til igen. Virker køretøjet ikke, kan sikringen derfor godt være problemet. For at undgå dette, så læs følgende punkter:

• Overbelast ikke køretøjet.
- Træk ikke noget bag ved køretøjet.
- Kør ikke op af stejle bakker.
- Kør ikke ind i ubevægelige genstande, som får hjulene til at spinne.
- Kør ikke i ekstreme temperaturer.
- Sørg for at køretøjet ikke kommer i kontakt med væsker.
- Pil ikke ved det elektriske kredsløb.

Efterhånden som batteriet bliver ældre vil det begynde at miste noget af sin kapacitet. Alt efter omgivelserne kan det holde i alt fra 1 – 3 år. Hvis batteriet trænger til en udskiftning, så følg disse trin:

1. Fjern sædet.
2. Frakobl ledningerne fra batteriets terminaler.
3. Fjern batteridækket.
4. Løft forsigtigt batteriet ud af køretøjet. Alt efter batteriets tilstand (lækning eller lignende) kan det være nødvendigt med sikkerhedsudstyr. Løft ikke batteriet i dens ledninger, men i selve batteriet.
5. Læg batteriet i en plastikpose, og afskaf det på ansvarlig vis.
6. Sæt det nye batteri i køretøjet.
7. Forbind igen ledningerne til det nye batteri.
8. Skub sædet på plads.

For at beskytte miljøet skal batterier og elektrisk udstyr bortskaffes særskilt fra husholdningsaffald. Kontakt kommunen for nærmeste indsamlingssted.

Problemløsning

Problem Årsag Løsning
Køretøjet kan ikke køre Batteriet mangler strøm Genoplad batteriet.
		Sikringen er sprunget Sluk i mindst fem minutter.
		Løse ledninger Tjek at samtlige ledninger sidder ordentligt fast.
		Dødt batteri Erstat batteriet med et nyt.
		Det elektriske kredsløb er skadet Send produktet til reparation.
		Motoren er skadet Send produktet til reparation.
Køretøjet virker ikke særligt længe ad gangen	Batteriet bliver ikke fuldt opladt Tjek at ledningerne er ordentligt forbundne til batteriet og genoplad det.
	Gammelt batteri Erstat batteriet med et nyt.
Køretøjet kører med ujævne bevægelser Batteriet mangler strøm Genoplad batteriet.
			Gammelt batteri Erstat batteriet med et nyt.
			Køretøjet er overbelastet Reducer vægten. Bæreevnen er 25 kg.
			Køretøjet bliver brugt i forkerte om-givelser Find et andet område at køre med køretøjet i.
Køretøjet har brug for et skub for at komme i gang	Løse ledninger Tjek at samtlige ledninger sidder odentligt fast.
	Motoren er skadet Send produktet til reparation.
Det er svært at skifte gear	Forsøg på at skifte gear mens køretøjet er i bevægelse Køretøjet skal holde helt stille når der skiftes gear.
Mærkelige mekaniske lyde fra motoren eller gearkassen	Gearene er skadet Send produktet til reparation.
	Motoren er skadet Send produktet til reparation.
Batteriet vil ikke oplade Løse ledninger Tjek at samtlige ledninger sidder ordentligt fast.
Opladeren bliver varm under opladning	Dette er normalt	Ingen handling påkrævet.

Vedligeholdelse

• Tjek samtlige skruer periodisk, og spænd dem efter behov.
• Tjek køretøjets plastikkomponenter ofte for skader.
• køretøjets mekaniske dele kan smøres med olie hvis det bliver nødvendigt.
• Opbevar produktet indendørs for at beskytte det mod vejret.
• Hold produktet væk fra varme genstande som komfur og lignende.
• Rengør ikke produktet med en haveslange, og brug ikke sæbe. En tør klud er nok.
• Der kan eventuelt benyttes møbelpuds uden voks. Brug ikke bilvoks.
  • Kør ikke i regn, sne, sand og grus, da det kan skade køretøjet.
  Hvis produktet ikke skal bruges i en længere periode bør alle ledningerne frakobles.

Elektrisk bil til børn

OBS: Nogle dele skal monteres på begge sider af køretøjet

Del Nr.	Navn Bemærk	Antal
1 Karosseri 1 1
2 Bag gearkasse 1 2				En er markeret med “R” for højre side, den anden er markeret med “L”, for venstre side
3 Baghjul 2 2
4 Forhjul 2 2
5 Møtrik 4 4
6 Fælge 4 4
7 ∅12 spændeskive 3 2
8 ∅10 spændeskive 4 2
9 Rat 1 1
10 M5x40 maskinskrue 1 1 Placeres på rattet
11 ∅5 møtrik		1 1 Placeres på rattet
12 Sæde		1 1
13 M5x16 skrue		2 2
14 Forrude		1 1
15 Sidespejl		2 2 Venstre og højre
16 Motorhjelm		1 2
17 ∅4x12 skrue		4 8
18 Oplader		1	1
19 Fastnøgle		1	1
20 Fjernbetjening		1	1

OBS: Nogle dele skal monteres på begge sider af køretøjet

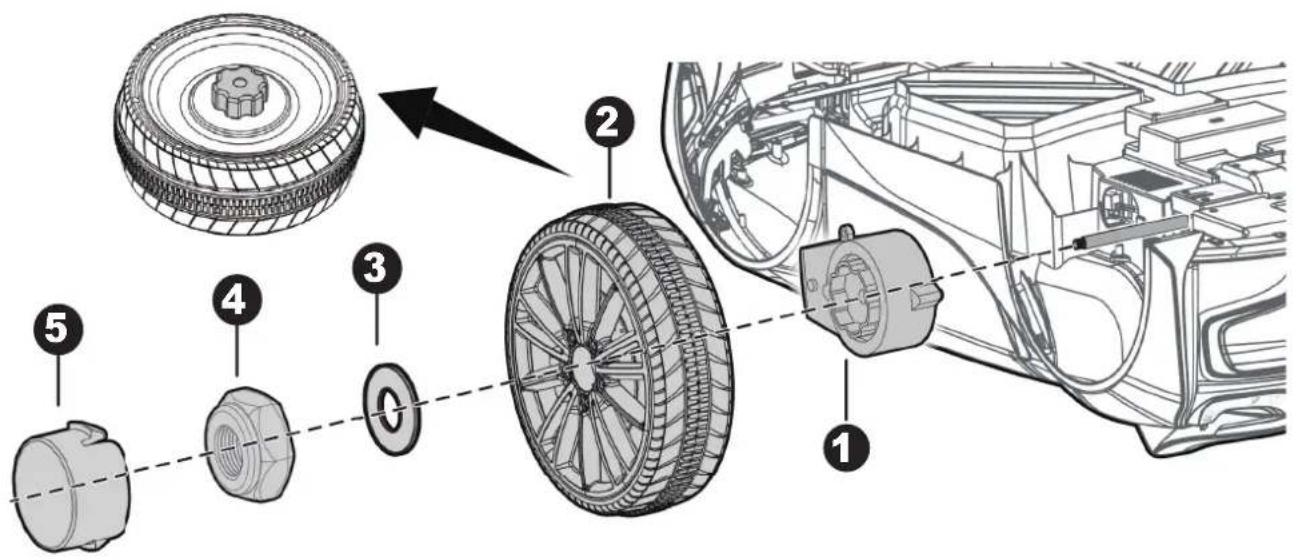

Påsæt baghjul

Fjern alle dele fra bagakslen og vend køretøjet med bagsiden op.

1. Glid bag gearkassen på bagakslen. "R" markeret gearkasse passer til højre side af køretøjet; "L" markeret gearkasse passer til venstre side af køretøjet.
2. Påsæt baghjul på bagakslen. Sørg for at indsætte drivhjulet i gearkassens indgreb.
3. Påsæt ∅12 spændeskive på bagakslen.
4. Fastgør møtrik for enden af bagakslen med en fastnøgle.
5. Påsæt fælge på hjulet.

Gentag ovenstående procedure for at montere det andet baghjul.

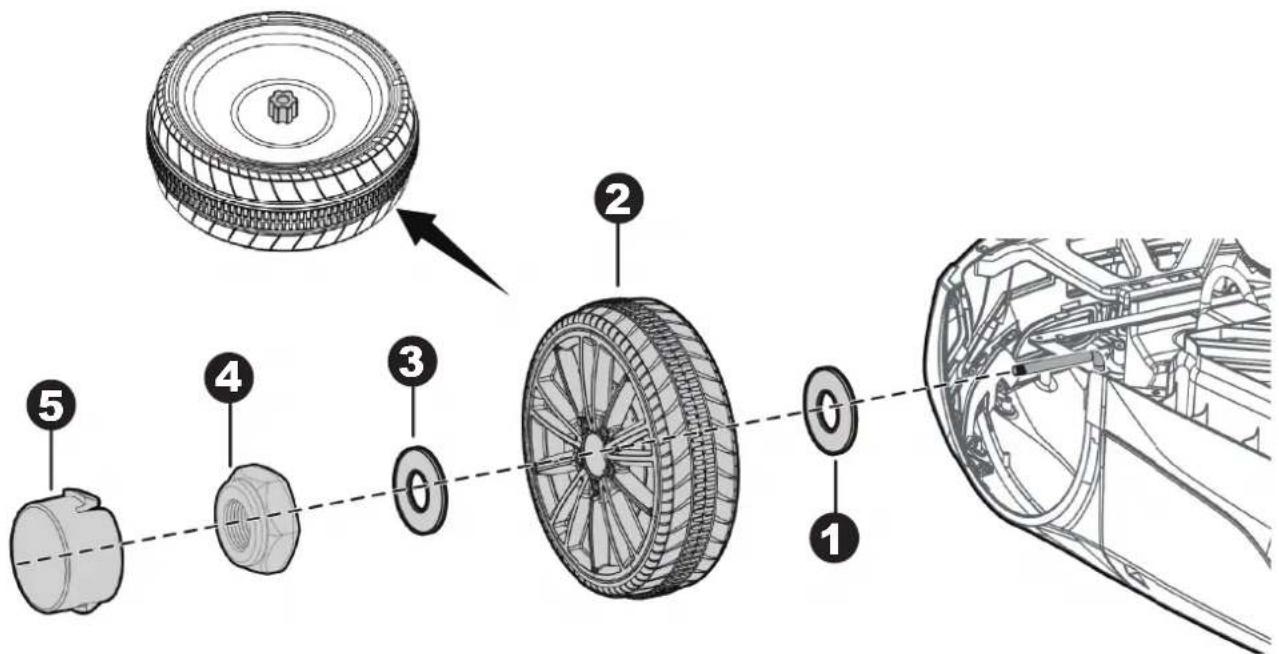

Påsæt forhjul

1. Påsæt en ∅10 spændeskive på frontakslen.
2. Sæt forhjul på frontakslen.
3. Påsæt en ∅10 spændeskive på frontakslen.
4. Fastgør møtrik for enden af frontakslen med en fastnøgle.
5. Sæt fælge på hjulet.

Gentag ovenstående procedure for at montere det andet forhjul

Efter montering af et hvilket som helst hjul til akslerne, bedes du kontrollere afstanden mellem låsestift og hjulet (se billede). Hvis afstanden er for stor, skal du tilføje to eller tre spændeskiver på indvendig side af hjulet, men efter at have spændt møtrikken på udvendig side af hjulet, drej venligst hjulet med fingeren for at kontrollere, om hjulet kan køre jævnt, dette er meget vigtigt, for hvis hjulet kan køre jævnt, er det ok, men hvis møtrikken trykker på hjulet og hjulet ikke kan køre jævnt, kan motoren gå i stykker! Så er du nød til at fjerne en eller to spændeskiver igen.

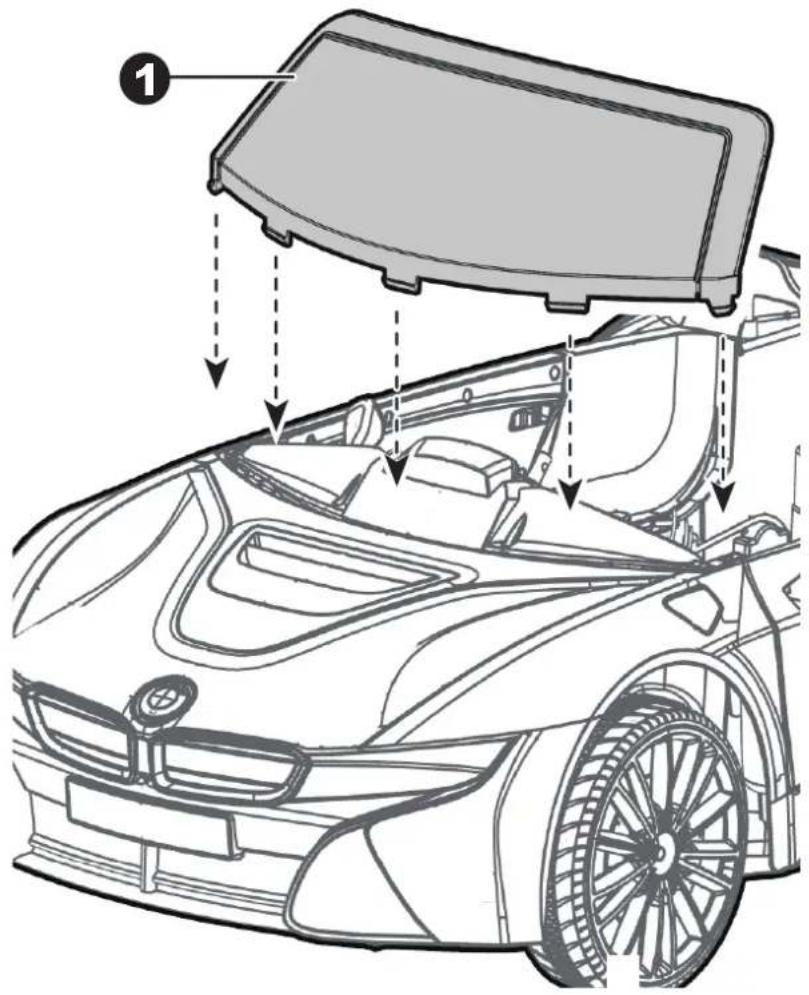

Påsæt forrude & sidespejle

Vend køretøjet om på forsiden igen.

1. Indsæt tapperne på forruden I hullerne på køretøjets karosseri, skub, indtil du hører den "klikker" på plads.

2. Påsæt sidespejle på døren, pres indtil du hører den "klikker" på plads. Gentag for det andet sidespejl.

OBS: Følg venligst trin 1-4 og tilføj batterier (ikke inkluderet)

1. Fjern skruerne på batteridæksel med en skruetrækker.
2. Fjern batteridæksel
3. Insæt 2x1.5 AA batterier
4. Placer igen batteridæksel og Fastgør med skruen igen.

1. Placer rattet over ratstammen.
2. Juster hullerne på hver side af rattet med hullerne I slutningen af ratstammen
3. Fastgør en møtrik på den modsatte side A skruen for at sikre rattet bliver på ratstammen.

7 6 5 E End of st e e r s t g r o o l e m n

1. Sikringsforbindelse.

2. Indsæt sikringsforbindelse på terminalen på batteriet.

3. Sæt batteri terminalen på motor terminalen som vist ovenfor. Gentag for den anden side.

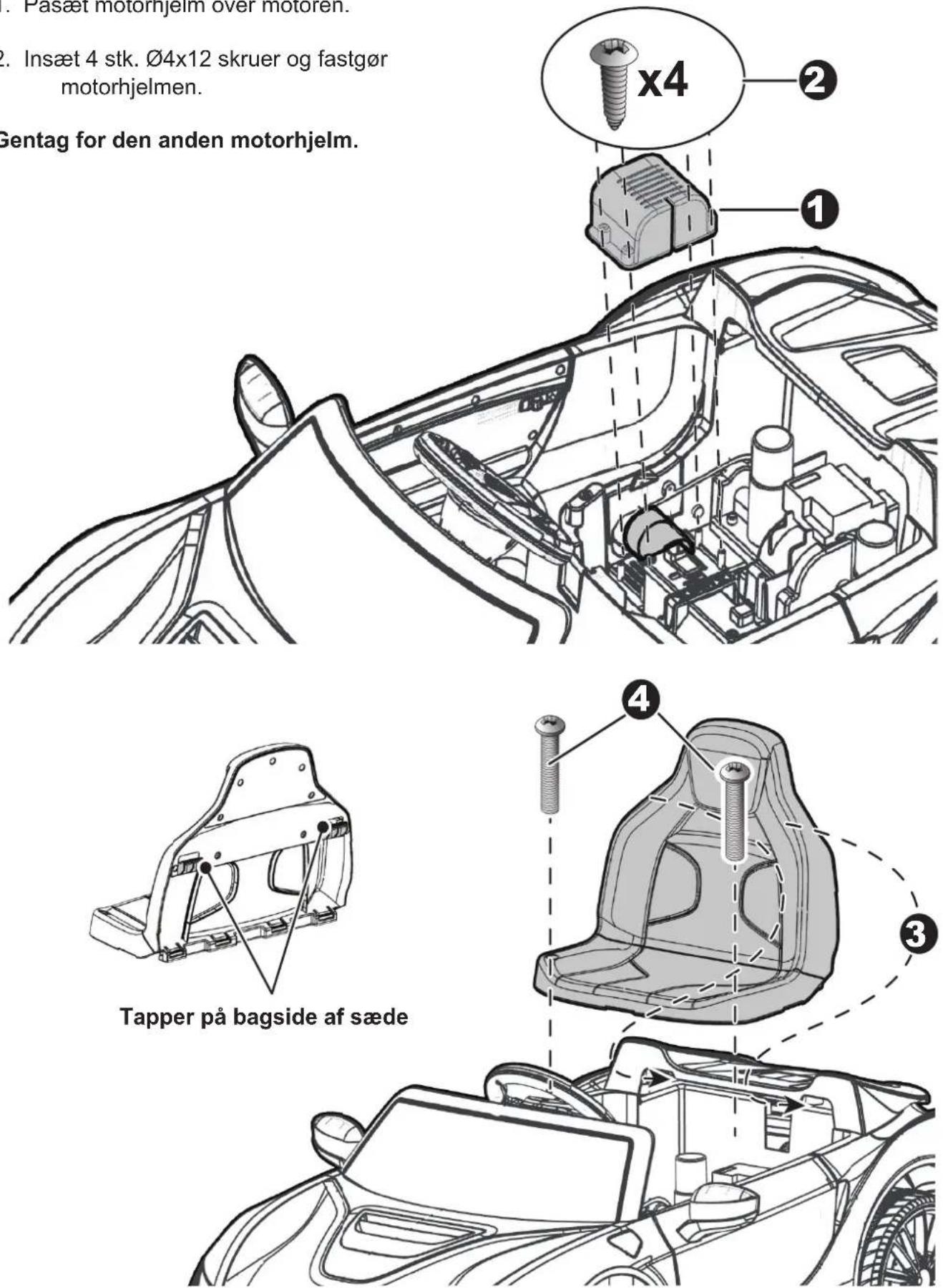

4. Påsæt motorhjelm over motoren.

5. Insæt 4 stk. ∅4x12 skruer og fastgør motorhjelmen.

Gentag for den anden motorhjelm.

. Pasæt motornjelm over motoren. 2. Insæt 4 stk. Ø4x12 skruer og fastgør motorhjelmen. Gentag for den anden motorhjelm. x4 ② ① Tapper på bagside af sæde ④ ③

1. Monter tapperne på bagsiden af sædet i rillerne bag på køretøjet.
2. Indsæt 2 stk. M5 x 16 maskinskruer igennem sædet og i køretøjets karosseri og spænd dem med en skruetrækker.

1. Fodpedal: Tilfører fart til køretøjet.

1. Frem/tilbage knap: Ændrer retning fra frem til tilbage eller omvendt.

Skift håndtaget til øverste position for at flytte køretøjet fremad.

For at bevæge køretøjet bagud, skal du skifte håndtaget til nederste position.

1. Lydknapper: Tryk for at afspille en lyd.
2. Høj/lav hastighed knap:

Betjener køretøjet for at bevæge sig fremad I høj hastighed eller lav hastighed.

OBS: Køretøjet er designet til at køre langsommere när det kører tilbage.

1. 3.5 mm AUX indgang: Lad lyden fra din bærbare musikafspiller eller telefon afspille gennem højtalerne.

Brug kun køretøjet på plan vej! Brug ikke køretøjet på græs!
