BRUKSANVISNING 805-760 Nordic Play

Generella säkerhetsregler för NORDIC PLAY-produkter

Varning:

• Fordonet får inte användas på vägar, trottoarer, i backar eller sand.
• Fordonet bör endast användas på plana ytor.
• Överbelasta inte fordonet. Var uppmärksam på viktgränserna.

Typisk maximal totalvikt är 25 - 35 kg. Vänligen kontrollera för gällande modell.

• Batteriladdning ska utföras en vuxen.
• Barn som använder fordonet bör alltid övervakas av en ansvarig vuxen.
  • Ladda inte fordonets kretslopp.
• Kör inte i vatten eller andra vätskor.
• Stanna fordonet när det närmar sig ett hinder, sväng bort från hindret och kör någon annanstans.
• Vänligen ladda batteriet när fordonet börjar köra långsamt annars kan batteriets livstid förkortas.
• Vänligen ladda batteriet helt innan batteriet förvaras i längre perioder utan användning. Ladda batteriet var tredje månad för att förlänga batteriets livstid.
• Kör inte i regn.
• Batteri, laddare, elektriska sladdar, uttag, kaross och andra delar ska periodiskt kontrolleras. Om skador upptäcks får fordonet inte användas innan dessa är lagade.
• Laddaren ska kontrolleras regelbundet för skador på sladd, uttag och andra delar. Vid skador får laddaren inte användas innan skadan är lagad.
• Fordon med batteri får inte användas av barn under 3 år.
• Pedal-/sparkfordon utan batteri kan användas från 1 års ålder.
• Fordonet får endast användas med den rekommenderade laddaren.
  • Laddaren är inte en leksak.
• Rengör endast med en fuktig, urvriden trasa.
• Kontrollera att alla delar är oskadda. Om inte, reparera eller byt ut dessa.
• Det är en bra idé att använda skyddsutrustning, beroende på fordonet.
• Slitna batterier bör tas bort/bytas ut från fordonet.
• Batteriet ska tas bort innan fordonet bortskaffas.
• Försäkran om överensstämmelse: Denna produkt stämmer överens med kraven i EU-direktiv 2014/53 / EU.

Varning:

För ditt barns säkerhet ska du vara uppmärksam på följande:

• Endast vuxna får montera produkten.
• Små delar och plastdelar ska hållas borta från barnet för att undvika risk för kvävning.
• Barn får inte röra eller öppna batterihållaren.
  • Vuxen tillsyn krävs.
• Fordon med batteri får inte användas av barn under 3 år.
• Pedal-/sparkfordon utan batteri kan användas från 1 års ålder.
• Använd fordonet med försiktighet, eftersom körfärdigheter krävs för att undvika fall eller krockar som kan ge skador hos användaren eller tredje part.
• Instruktion i hur fordonet används ska ges till barn innan användning – särskilt för bromssystemet.

Generella säkerhetsregler för NORDIC PLAY-produkter

• Får inte användas i trafiken. Använd endast fordonet på privat mark.
• Kör endast på plana ytor borta från andra fordon och hinder.
• Undvik skarpa gupp och plötsliga förändringar i ytan.
• Undvik vägar och ytor med vatten, sand, grus, jord, löv och annan smuts.
• Vått väder kan försämra dragkraften, bromseffekten och synligheten.
  • Kör inte när det är mörkt.
• Undvik överdriven hastighet i samband med nedförskörning.
• Se upp för fotgångare.
• Kontrollera och spänn alla skruvar innan varje körning. Tillåt inte två eller fler barn att använda fordonet på samma gång.
• Använd inte fordonet om det har skador.

• Byt ut skadade delar omedelbart.

• Sätt input-laddaruttaget (12 V) i fordonet.

• Sätt output-laddaruttaget i ett 220 V-eluttag. Batteriet börjar laddas.

Obs! När du byter mellan hög och låg växel eller framåt- och bakåtknapp ska fordonet stå helt stilla för att undvika skador på växellåda och motor.

Framåt 1. Byt position på "forward backward"-knappen till position "forward".

1. Tryck på fotpedalen, så kör fordonet framåt.

Stopp: 1. Fordonet stannar automatiskt när barnets fot lättas från fotpedalen.

Bakåt: 1. Byt position på "forward backward"-knappen till position "backward".

1. Tryck på fotpedalen, så kör fordonet bakåt.

Var uppmärksam på att: hög-låg hastighet och MP3-funktion inte är standard på alla vehikel. Det beror på om det är tillvalt på fordonet.

Anslut batteri

Lossa skruven från sätet. Ta bort sätet och anslut den röda sladden med den röda terminalen på batteriet, och den svarta sladden med den svarta terminalen. Sätt på sätet igen och spänn skruven.

Byte av batteri och säkring

Batteriet är utrustat med en termisk säkring, som går om motorn, batteriet eller det elektriska kretsloppet är överbelastat. Vehikel ska därefter vara avstängd i minst 5 minuter, vartefter säkringen återställer sig själv. Fungerar inte vehikel kan säkringen därför vara problemet. För att undvika detta, läs följande punkter:

• Överbelasta inte vehikel.
• Dra inte något bakom vehikel.
• Kör inte upp för branta backar.
• Kör inte in i orörliga objekt som får hjulen att spinna.
• Kör inte i extrema temperaturer.
• Se till att vehikel inte kommer i kontakt med vätskor.
• Pilla inte på det elektriska kretsloppet.

Allt efter som batteriet blir äldre kommer det börja förlora en del av sin kapacitet. Allt efter omgivningarna kan det hålla i allt från 1-3 år. Om batteriet behöver bytas, följ dessa steg:

1. Ta bort sätet.
2. Koppla ur sladdarna från batteriets terminaler.
3. Öppna batteriluckan.
4. Lyft försiktigt ut batteriet från vehikel. Allt efter batteriets tillstånd (läckage eller liknande) kan det vara nödvän digt med säkerhetsutrustning. Lyft inte batteriet i sladdarna. Lyft istället i själva batteriet.
5. Lägg batteriet i en plastpåse, och bortskaffa det ansvarsfullt.
6. Sätt det nya batteriet i vehikel.
7. Anslut sladdarna igen till det nya batteriet.
8. Skjut sätet på plats.

För att skydda miljön ska batterier och elektrisk utrustning bortskaffas särskilt från hushållsavfall. Kontakta kommunen för närmaste insamlingsställe.

Problemlösning

Problem Orsak Lösning
Produkt kör inte Batteriet behöver ström Ladda batteriet.
		Säkringen har gått
		Lösa sladdar Kontrollera att alla sladdar sitter fast ordentligt.
		Dött batteri Ersätt batteriet med ett nytt.
		Det elektriska kretsloppet är skadat
		Motorn är skadad Skicka produkten till reparation.
Produkt fungerar inte särskilt länge i taget		Batteriet har inte fulladdats
		Gammalt batteri Ersätt batteriet med ett nytt.
Produkt kör med ojämna rörelser Batteriet behöver ström Ladda batteriet.
		Gammalt batteri Ersätt batteriet med ett nytt.
		Produkt är överbelastad
		Produkt används i fel omgivningar Hitta ett annat område att köra produkt i.
Produkt behöver en knuff för att komma igång		Lösa sladdar Kontrollera att alla sladdar sitter fast ordentligt.
		Motorn är skadad Skicka produkten till reparation.
Det är svårt att byta växel		Försök på att byta växel medan vehikel är i rörelse
Konstiga mekaniska ljud från motorn eller växellådan		Växlarna är skadade Skicka produkten till reparation.
		Motorn är skadad Skicka produkten till reparation.
Batteriet laddas inte Lösa sladdar Kontrollera		att alla sladdar sitter
		Laddaren sitter inte i Kontrollera att laddaren sitter i som den ska.
		Laddaren är skadad Ersätt laddaren.
Laddaren blir varm under laddning		Detta är normalt

Underhåll

• Kontrollera samtliga skruvar med jämna mellanrum och spänn dem efter behov.
• Kontrollera ofta produktens plastdelar för skador.
• Produktens mekaniska delar kan smörjas med olja om det blir nödvändigt.
• Förvara produkten inomhus för att skydda den mot vädret.
• Håll produkten borta från varma föremål såsom spis och liknande.
• Rengör inte produkten med en trädgårdsslang, och använd inte tvål. En torr trasa räcker.
• Man kan eventuellt använda möbelputs utan vax. Använd inte bivax.
• Kör inte i regn, snö, sand eller grus, eftersom det kan skada vehikel.
• Om produkten inte ska användas i en längre period bör alla sladdar kopplas ur.

Elektrisk bil till barn

Rekommenderad ålder:	3 år
Batteri: 12V4.5	AH *1
Laddningstid: 8 - 1	2 timmar
Laddare: 12V 50	0mA
Maxkapacitet: 30 kg
Storlek på bil: 115	x 72,5 x 46 cm
Hastighet: 3-5 km/t

OBS: Vissa delar ska monteras på bägge sidor av fordonet.

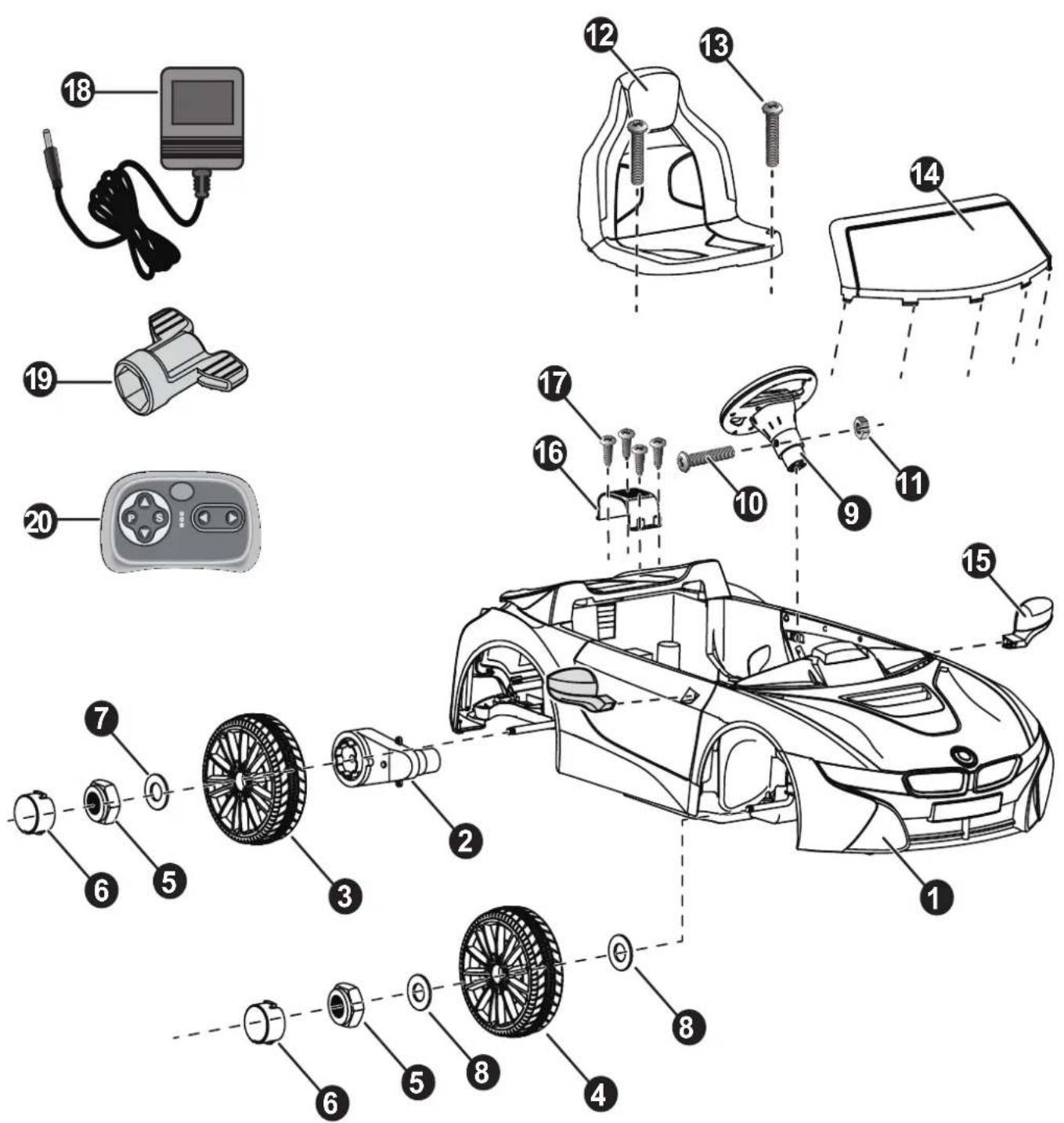

Del Nr.	Namn OBS	Antal
1 Kaross 1 1
2 Växellåda bak 1 2				En är markerad med "R" för höger sida, den andra är markerad med "L" för vänster sida.
3 Bakhjul 2 2
4 Framhjul 2 2
5 Mutter 4 4
6 Fälg 4 4
7 ∅12 bricka 3 2
8 ∅10 bricka 4 2
9 Ratt 1 1
10 M5x40 maskinskruv 1 1 Placeras på ratten.
11 ∅5 mutter 1		1 Placeras på ratten.
12 Säte 1		1
13 M5x16 skruv 2		2
14 Vindruta 1		1
15 Sidospegel 2		2 Vänster och höger.
16 Motorhuv 1		2
17 ∅4x12 skruv 4		8
18 Laddare 1		1
19 Skruvnyckel 1		1
20 Fjärrkontroll 1		1

OBS: Vissa delar ska monteras på bägge sidor av fordonet.

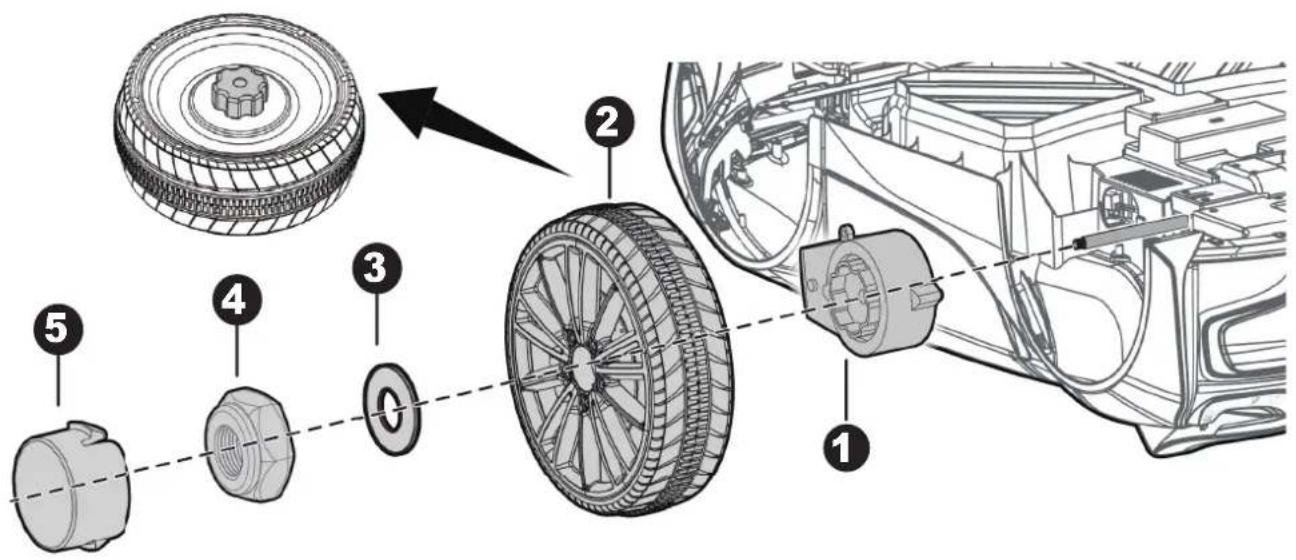

Sätt på bakhjul

Ta bort alla delar från bakaxeln och vänd fordonet med undersidan uppåt.

1. För den bakre växellådan på bakaxeln. "R"-markerad växellåda passar till höger sida av fordonet, "L"-markerad växellåda passar till vänster sida av fordonet.
2. Sätt på bakhjulet på bakaxeln. Se till att sätta in drivhjulet i växellådan.
3. Sätt på ∅12-brickan på bakaxeln.
4. Sätt fast muttern på änden av bakaxeln med en skruvnyckel.
5. Sätt fälg på hjulet.

Upprepa ovanstående procedur för att montera det andra bakhjulet.

Sätt på framhjul

Ta bort alla delar från frontaxeln.

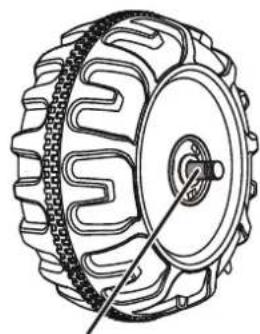

1. Sätt på en ∅10-bricka på frontaxeln.
2. Sätt på framhjulet på frontaxeln
3. Sätt på en ∅10-bricka på frontaxeln
4. Sätt fast mutter på änden av frontaxeln med en skruvnyckel.
5. Sätt fälg på hjulet.

Upprepa ovanstående procedur för att montera det andra framhjulet.

Efter montering av ett vilket som helst hjul på axlarna, bör du kontrollera avståndet mellan lässtift och hjulet (se bild). Om avståndet är för stort, ska du lägga till två eller tre brickor på invändig sida av hjulet. Vrid vänligen hjulet med handen för att kontrollera om hjulet kan köra jämnt. Detta är mycket viktigt, för om hjulet kan köra jämnt är det ok, men om muttern trycker på hjulet och hjulet inte kan köra jämnt, kan motorn gå sönder! Då behöver du ta bort en eller två brickor igen.

Sätt på vindruta & sidospeglar

Vänd runt fordonet med ovansidan uppåt igen.

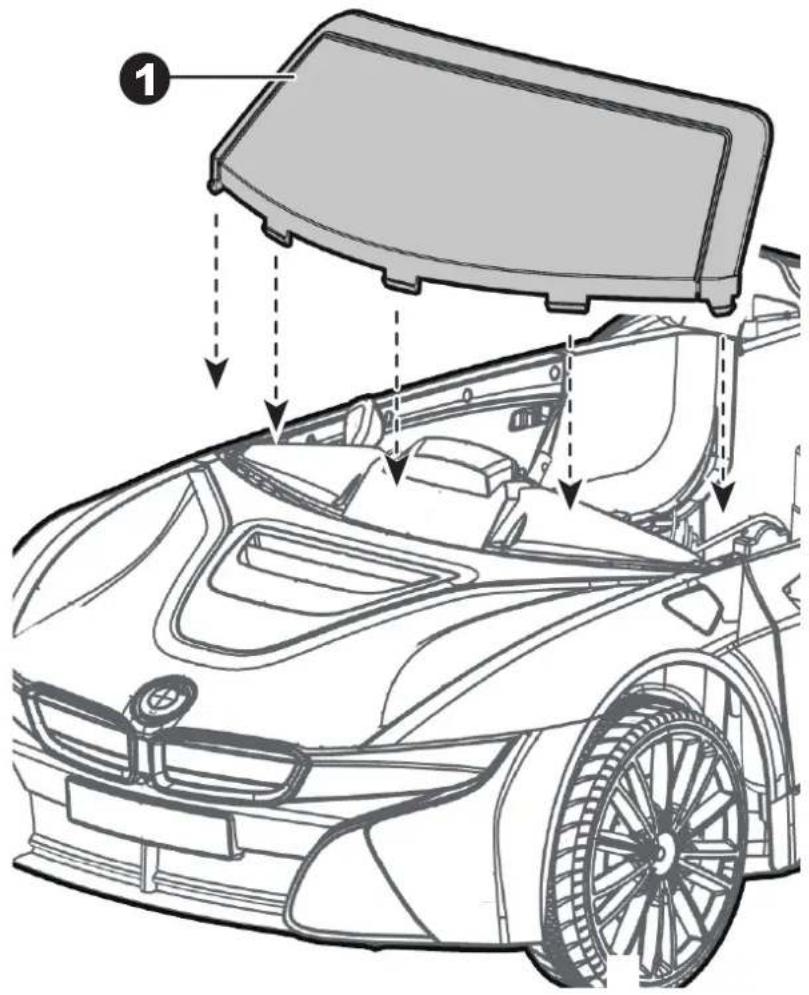

1. Sätt i tapparna på vindrutan i hålen på fordonets kaross. Tryck tills du hör att den "klickar" på plats.

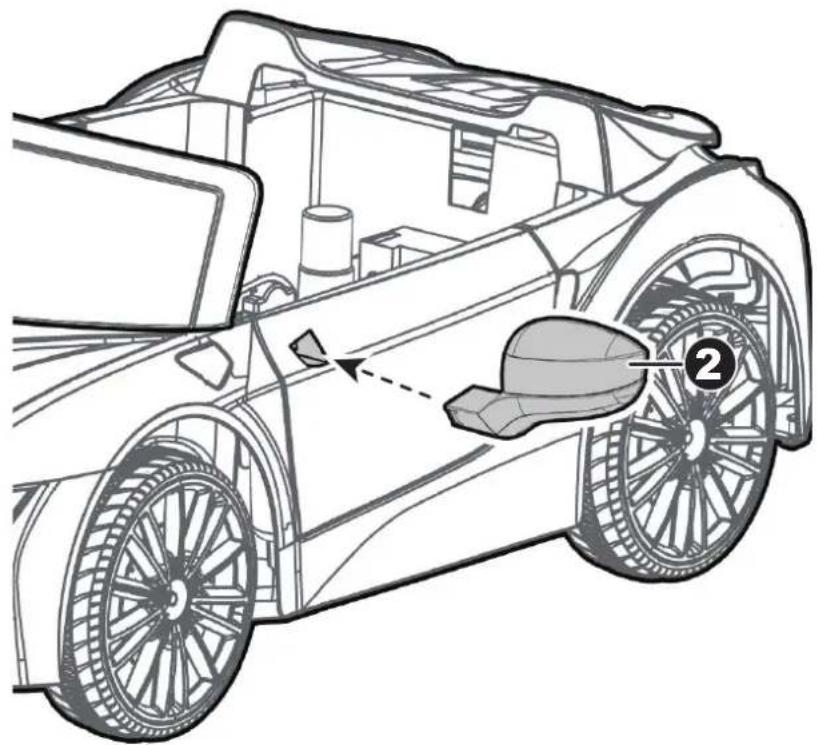

2. Sätt på sidospegeln på dörren. Tryck tills du hör att den "klickar" på plats. Upprepa för den andra sidospegeln.

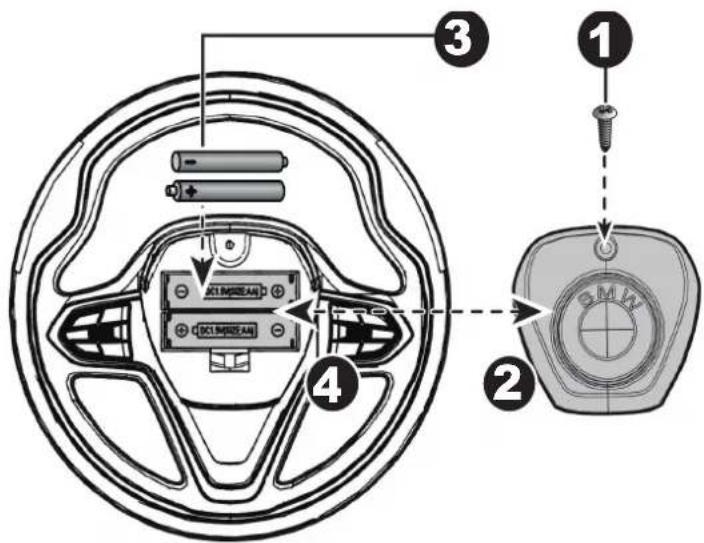

OBS: Följ vänligen steg 1-4 och sätt i batterier (medföljer ej)

1. Ta ur skruvarna på batteriluckan med en skruvmejsel.
2. Ta ur batteriluckan.
3. Sätt i 2 x 1.5 AA-batterier.
4. Sätt fast batteriluckan igen och sätt fast med skruv.

Ta ur M5x45-maskinskruv och ∅5-mutter från ratten.

1. Placera ratten på rattstammen.
2. Justera hålen på varje sida av ratten med hålen i slutet av rattstammen.
3. Sätt fast en mutter på motsatt sida av skruven för att se till att ratten sitter fast på rattstammen.

7 6 5 End of steering column

1. Säkringsanslutning.

2. Sätt i säkringsanslutning på terminalen på batteriet.

3. Sätt batteriterminalen på motorterminalen som visat ovan. Upprepa för den andra sidan.

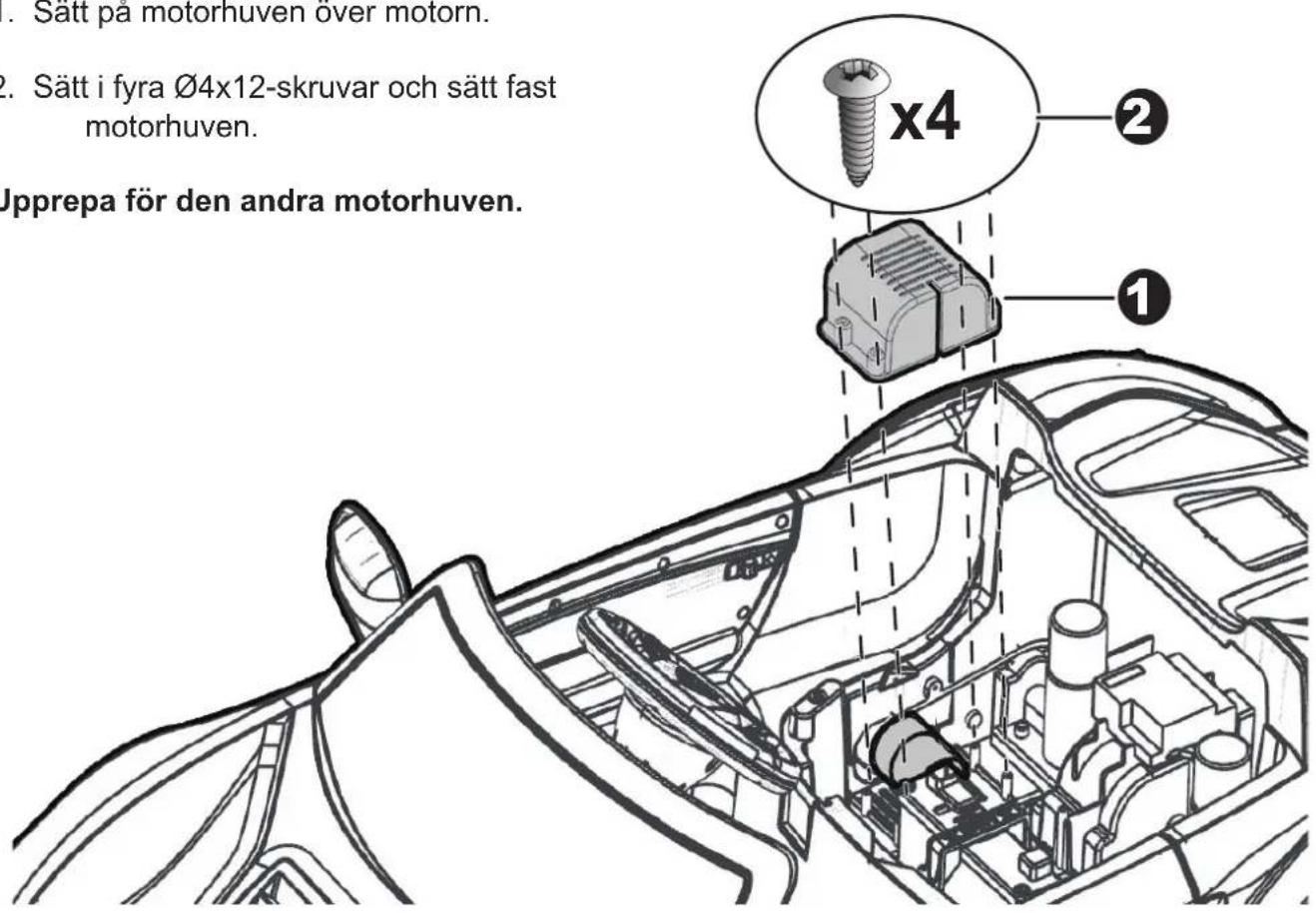

4. Sätt på motorhuven över motorn.

5. Sätt i fyra ∅4x12-skruvar och sätt fast motorhuven.

Upprepa för den andra motorhuven.

. Satt på motorhuven over motorn. 2. Sätt i fyra Ø4x12-skruvar och sätt fast motorhuven. Upprepa för den andra motorhuven.

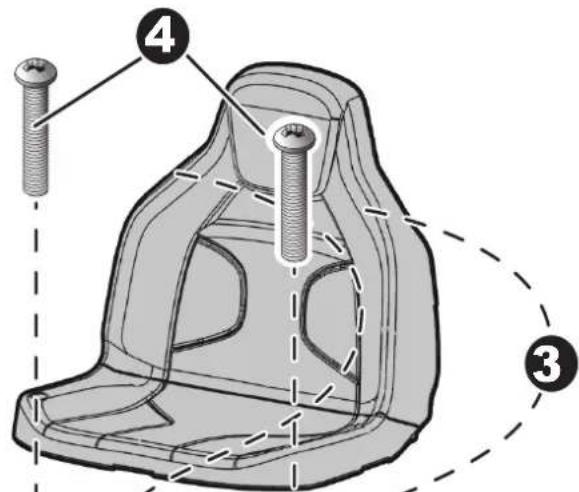

Tappar på baksida av säte.

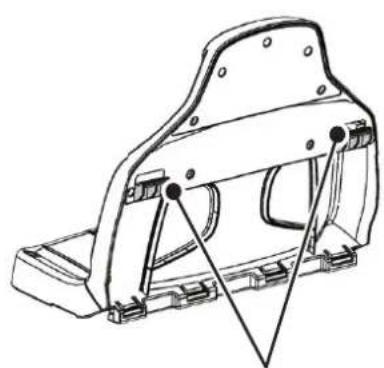

1. Montera tapparna på baksidan av sätet i spåren på baksidan av fordonet.

2. Sätt i två M5 x 16-maskinskruvar genom sätet och i fordonets kaross och spänn dem med en skruvmejsel

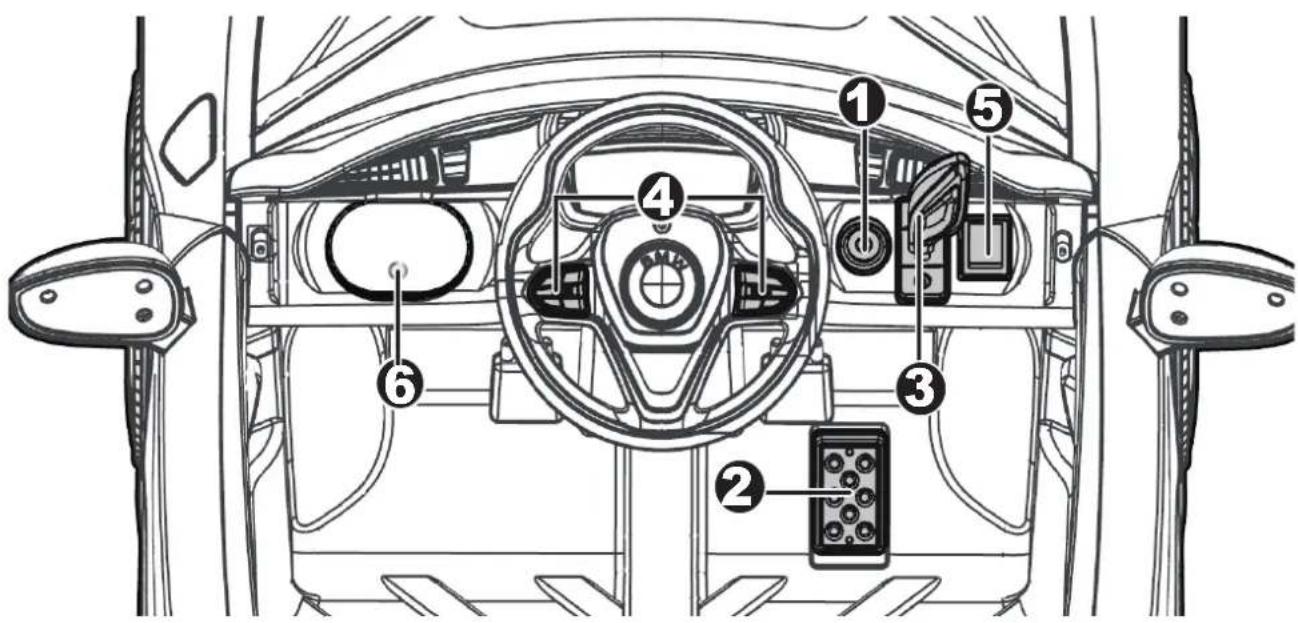

För att köra bilen, tryck ner pedalen.

För att bromsa eller sänka farten, släpp trycket på pedalen.

1. Fram-/tillbakaknapp: Byter riktning från framåt till bakåt eller omvänt.

Sätt handtaget i översta position för att köra fordonet framåt.

För att köra fordonet bakåt ska du sätta handtaget i nedersta position.

1. Ljudknappar: Tryck för att spela upp ljud.

2. Hög/låg hastighetknapp:

Gör att fordonet kör framåt i hög hastighet eller låg hastighet. OBS: Fordonet är utformat till att köra långsammare när det kör bakåt.

1. 3,5 mm AUX-port: Låt ljudet från din bärbara musikspelare eller telefon spela genom högtalarna.

Kör bara på plan väg Kör inte på gräs

BMW i8

COUPE

Sähköauto
