KÄYTTÖOHJE SK6060 ELEKTRO HELIOS

⚠️ Tärkeää turvallisuustietoa

Nykyinen liesiteknologia on pitkälle kehittynyttä. Tutustu huolellisesti tässä kirjassa annettuihin turvallisuus- ja käyttöohjeisiin. Se on paras tapa välttyä turhilta vahingoilta ja samalla varmistua siitä, että uudesta hankinnasta on iloa ja hyötyä vuosiksi eteenpäin ⚠. Liesi on tarkoitettu normaaliin kotitalouskäyttöön. Jos luovut siitä joskus tulevaisuudessa, muista antaa tämä kirja seuraavalle käyttäjälle.

Lasten turvallisuus

Lieden molemmilla puolilla tulee olla vähintään 40 cm levyinen työtaso. Liesi voidaan asentaa paikalleen myös siten, että sen toisella puolella on seinä tai korkeampi kaappi ja toisella työtaso.

Lapsia on pidettävä silmällä. Astiat, keittoalueet ja uuni lämpiävät polttavan kuumiksi. Ne myös pysyvät sellaisina jonkin aikaa lieden käytön jälkeen. Pelkkä kosketus voi aiheuttaa vakavia palovammoja.

Laite on sijoitettava lattialle.

Asennus

Lieden asennus on annettava asennusoikeudet omaavanammattitaitoisen henkilön tehtäväksi. Mahdollisettyövirheet saattavat vahingoittaa liettä tai johtaa vakaviinhenkilö- tai omaisuusvahinkoihin.

Varo ettet loukkaa itseäsi. Liesi on painava ja siinä voi olla teräviä reunoja ja ulokkeita. Käytä suojakäsineitä nostojen ja siirtojen aikana.

Lieden käyttö

Katkaise liedestä välittömästi virta ja käänny valtuutetun huoltoliikkeen puoleen, jos keraaminen taso vaurioituu. Ylikiehuva keitos tai puhdistuksessa käytettävä neste voi tunkeutua jännitteellisiin osiin ja aiheuttaa oikosulun. Älä koskaan aseta alumiinifoliota, muovia tms. lieden päälle, jossa se voi sulaa tai syttyä tuleen.

Älä jätä sulatettavaa rasvaa, parafiinia tai muuta syttymisaltista ainetta liedelle hetkeksikään ilman valvontaa. Tulipalon sattuessa käännä kaikki säätimet nolla-asentoon ja katkaise liesituulettimen virta. TUKAHDUTA LIEKIT ASTIAN KANNEN AVULLA. Älä käytä sammuttamisessa vettä.

Käytä ainoastaan keraamista tasoa ja uunia varten suunniteltuja astioita.

Käyttäessäsi jotain muuta sähkölaitetta uunin välittömässä läheisyydessä varmista, ettei verkkojohto joudu kosketuksiin uunin kuumenevien osien kanssa.

Pysyttele aina riittävän välimatkan päässä avatessasi uunin luukkua ruoanvalmistuksen aikana tai sen päätyttyä, jotta sisään kerääntynyt höyry ja kuumuus poistuvat uunista, etkä polta itseäsi.

Astioissa on oltava tasainen pohja. Muuten ne johtavat heikosti lämpöä. Kuperapohjaiset astiat liikkuvat lisäksi helposti pois paikaltaan. Varmista, että käännät kaikki säätimet nolla-asentoon, kun lopetat lieden käytön.

Puhdistus

Pidä keraaminen taso ja uuni puhtaana. Rasva ja roiskeet käryävät kuumetessaan. Ne voivat pahimmassa tapauksessa sytyttää tulipalon.

Varo, ettei luukun lasi vaurioidu. Pienetkin reunasäröt voivat johtaa lasin täydelliseen rikkoutumiseen muutaman lämmityskerran jälkeen.

Älä käytä höyrypuhdistuslaitteita lieden puhdistamiseen.

Hoito ja huolto

Käännä kaikki säätimet nolla-asentoon ennen uunilampun vaihtamista.

Huollot ja mahdolliset korjaukset on aina paras jättää valtuutetun huoltoliikkeen tehtäväksi.

Käyttäessäsi puhdistusaineita suihkepulloissa varo suihkuttamasta puhdistusainetta vastuksiin tai lämpötilatunnistimeen.

Romutus

Käänny ammattitaitoisen sähköasentajan puoleen, jos liesi on kytkettävä pois sähköverkosta. Puolikiinteästi liitetyn sähköjohdon turvallinen irrottaminen vaatii oman ammattitaitonsa. Romutettava sähköliesi on toimitettava paikallisen kierrätyskeskuksen osoittamaan keräyspaikkaan.

Symboli joka on merkitty tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epääasianmukaisesta jätekäsittelystä. Tarkempia tietoja tämän tuotteen kierrättämisestä saa paikallisesta kierrätyskeskuksesta, talousjätehuoltopalvelusta tai liikkeestä, josta tuote on ostettu.

Sisällysluettelo

Käyttäjälle

Tärkeää turvallisuustietoa 2

Säätimet ja merkkivalot 4

Keraaminen taso 4

Uuni 5

Ennen lieden käyttöönottoa: 6

Lieden käyttö: 6

Uuni 8

Uunin käyttö 9

Grillaus 10

Paisto- ja leivontataulukot 11

Hoito ja puhdistus: 12

Huolto ja varaosat 14

Neuvoja ja vihjeitä: Käytännön ongelmia 15

Neuvoja ja vihjeitä: Teknisiä ongelmia 16

Pakkaus 17

Asentajalle

Tekniset tiedot 17

Asennus 18

Sähköliitäntä 18

Käyttöohjeissa esiintyvät tunnukset

Kirjassa on tähdennetty tavallista tärkeämpiä asioita seuraavilla tunnuksilla:

Turvaohjeet

Vaiheittain etenevät toiminnot

Neuvoja ja vihjeitä

Ympäristönäkökohtia

Tämä liesi täyttää seuraavien EU-direktiivien vaatimukset:

Säätimet ja merkkivalot

Elektro EN Helios 1 2 3 4 5

1. Keittoalueiden vääntimet
2. Uunin toimintovalitsin
3. Uunin lämpötilansäädin
4. Uunin merkkivalo
5. Lieden merkkivalo

Keraaminen taso

Keraamisella tasolla on neljä keittoaluetta, jotka käytön aikana kytkeytyvät päälle ja pois päältä tasaisin välein vääntimien asennosta riippuen. Keittoalueet on varustettu ylikuumenemissuojalla täydellä teholla tapahtuvan kuumentamisen turvaamiseksi. Kullakin keittoalueella on oma merkkivalo, joka sammu vasta sitten kun alueen lämpötila alittaa 55° C.

Keraamisen tason lasipinta on kova ja sileä. Se sietää hyvin kuumuutta, kylmyyttä ja suuria lämpötilanvaihteluja. Taso voi kuitenkin rikkoutua esimerkiksi kovasta iskusta (putoava esine) tai lieteen kohdistuneen ylikuormituksen takia (astuminen tason päälle).

Jälkilämmön merkkivalo

Uuni

Eri toiminnoista on yksityiskohtainen kuvaus kohdassa "Lieden käyttö".

Toiminnot:

Ylä-/alalämpö

Ylälämpö

Alalämpö

Grilli

Uunin sisäpinnat ovat emalia. Luukku on kaksinkertainen ja sen ulko-osa on helposti irrotettavissa puhdistamista varten (ks. kohtaa "Hoito ja puhdistus").

Uunin lämpötilan valitsin

Käännä lämpötilan valitsinta myötäpäivään valitaksesi haluamasi lämpötilan välillä 50°C ja MAX (230°C).

Uunin merkkivalo (jos mallissa)

Keltainen merkkivalo syttyy, kun uunitoiminto on asetettu toimintaan.

Lämpötilan merkkivalo

Kun uunin lämpötila on asetettu, lämpötilan merkkivalo syttyy ja palaa kunnes uuni on saavuttanut asetetun lämpötilan; sen jälkeen valo syttyy ja sammuu, kun termostaatti kytkee ja katkaisee.

Säilytyslaatikko

Uunin alapuolella on säilytyslaatikko, jonka salpa avautuu nostamalla kevyesti kahvaa.

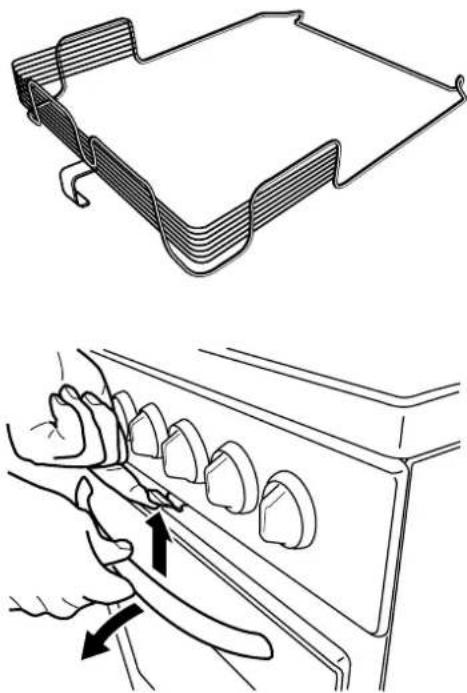

Turvavarusteet

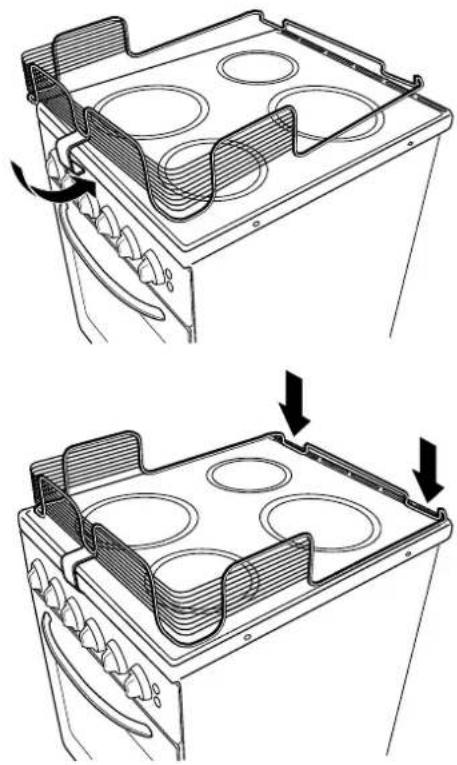

KEITTOTASON SUOJA (lisävaruste) asennetaan estämään lapsia kaatamasta kuumia nesteitä päälleen.

LUUKUN SALVAN eli lapsilukon ansiosta lasten on vaikeampi avata uunin luukkua.

Uunin toimintovalitsin 0

Uunin lämpötilansäädin 50 150 200 max

Ennen lieden käyttöönottoa:

Uunin puhdistus

Käytä puhdistamiseen lämpimällä vedellä ja astianpesuaineella kostutettua sientä. Huuhtele paikat ja kuivaa ne huolellisesti.

Polta uunin suojarasva

Pidä lapsia silmällä. Uuni lämpiää nopeasti polttavan kuumaksi.

Uunia suojaava rasvakerros on poltettava pois ensikäytön yhteydessä.

1. Käännä uunin toimintovalitsin asentoon a valitse korkein lämpötila.
2. Tuuleta keittiö ja katkaise uunin virta kun käry ja savuaminen on loppunut.
3. Puhdista uuni ja luukku lämpimällä vedellä ja käsitiskiaineella. Huuhtele ja kuivaa ne huolellisesti.

Lieden käyttö:

Keraaminen taso

Katkaise liedestä välittömästi virta ja käänny valtuutetun huoltoliikkeen puoleen, jos keraaminen taso vaurioituu. Ylikiehuva ruoka tai puhdistuksessa käytettävä neste voi tunkeutua jännitteellisiin osiin ja aiheuttaa oikosulun.

Älä jätä sulatettavaa rasvaa, parafiinia tai muuta syttymisaltista ainetta liedelle hetkeksikään ilman valvontaa. Tulipalon sattuessa käännä kaikki valitsimet nolla-asentoon ja katkaise liesituulettimen virta. TUKAHDUTA LIEKIT ASTIAN KANNEN AVULLA. Älä käytä sammuttamisessa vettä.

Älä koskaan aseta alumiinifoliota, muovia tms. lieden päälle, jossa se voi sulaa tai syttyä tuleen.

Keittoalueiden katkaisimina toimivat vääntimet ovat neliasentoisia (0 - 3), joista nolla vastaa katkaistua virtaa ja kolmonen suurinta tehoa. Kun väännintä käännetään, sen merkkivalo syttyy. Keraamisen tason ja keittoalueille asetettujen astioiden on oltava kuivia ennen virran kytkemistä. Kuumentaminen aloitetaan yleensä täydellä teholla ja väännintä käännetään myöhemmin pienemmälle tarpeen mukaan. Pienen totuttelun jälkeen kutakin astiaa ja sen sisältöä parhaiten vastaavat vääntimen asennot löytyvät helposti. Älä koskaan kuormita liettä painavilla esineillä tai käytä sitä väliaikaisena tavaroiden laskemisalustana (ostoskassin tyhjentäminen).

0 1 2 3

Keittoastian valinta

Keraaminen taso asettaa keittoastian tyypille ja kunnolle suuremmat vaatimukset kuin tavallinen valurautalevy. Ota huomioon seuraavat asiat keittoastiaa valitessasi:

• Astioissa on oltava tasainen pohja. Muuten ne johtavat heikosti lämpöä. Kuperapohjaiset astiat liikkuvat lisäksi helposti pois paikaltaan.
• Alumiini johtaa hyvin lämpöä, mutta se saattaa jättää tasolle tahroja. Ne on paras poistaa lieden mukana toimitetulla puhdistusaineella.
• Karkeapohjainen emali- tai lasiastia voi pidemmän päälle kuluttaa keraamista tasoa enemmän kuin muusta materiaalista valmistetut astiat.

Kun olet hankkimassa uusia astioita, katso että ne ovat ruostumatonta terästä ja että niissä on monikerroksinen ns. sandwich-pohja. Pohjan on ajan ja sähkönkulutuksen säästämiseksi oltava:

• läpimitaltaan vähintään yhtä suuri kuin keittoalue. Muuten mahdollinen ylikiehuva ruoka palaa kiinni keittoalueeseen.
• sileärakenteinen.

hieman kovera, jolloin se suoristuu lämmetessään.

Älä koskaan aseta alumiinifoliota, leivinpeltiä tai astiaa suoraan uunin pohjalle. Lämmön siirtyminen saattaa muuten estyä, jolloin uunin emalipinnat voivat vahingoittua ylikuumenemisen takia.

Pidä lapsia silmällä. Uuni lämpiää nopeasti polttavan kuumaksi.

Leivinpelti voi vääntyä hieman lämpötilan nopean nousun takia, varsinkin jos sen kuormitus on epätasainen. Pelti palautuu kuitenkin alkuperäiseen muotoonsa jäähdyttyään.

Uunin toiminnot:

Perinteinen uuni (ylä- ja alavastus käytössä)
Alalämpö - alavastus käytössä
Ylälämpö - ylävastus käytössä
Grilli - grillausvastus käytössä.

Keltainen merkkivalo palaa uunin lämpenemisen aikana ja sammuu, kun haluttu lämpötila on saavutettu (valo syttyy tai sammuu virran kytkeytyessä päälle tai pois päältä).

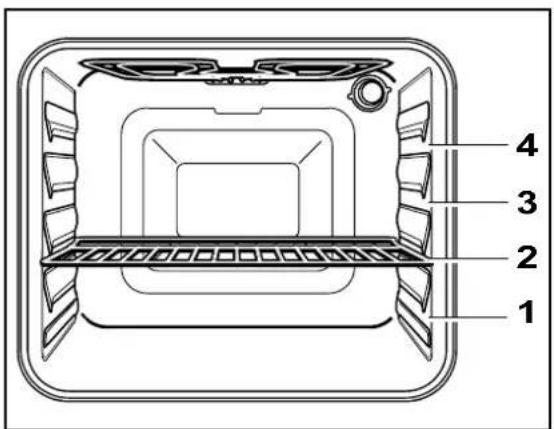

Pellin korkeuden valinta

Uunissa on neljä kannatintasoa peltiä varten (ks. kuvaa).

1 2 3 4

Uunin käyttö

Uunin luukku on aina pidettävä suljettuna paistamisen tai grillaamisen aikana.

Uunissa on järjestelmä, joka tuottaa luonnollisen ilmankierron ja kierrättää höyryä jatkuvasti.

Tämän järjestelmän ansiosta ruoka voidaan valmistaa kosteassa höyryssä, jolloin se pysyy pehmeänä sisältä ja rapeana ulkopuolelta. Lisäksi kypsennysaika ja energiankulutus vähenevät. Kypsennyksen aikana voi muodostua höyryä, joka poistuu uunista, kun luukku avataan. Tämä on täysin normaalia.

Pysy kuitenkin aina sopivan välimatkan päässä avatessasi uunin luukkua ruoanvalmistuksen aikana tai sen päätyttyä, jotta sisään kerääntynyt höyry ja kuumuus poistuvat uunista, etkä polta itseäsi.

Ylä-/alalämpö

Käännä uunin toimintovalitsin kyseisen tunnuksen kohdalle (ä käännä lämpötilanvalitsinta haluamaasi asentoon. Jos paistaminen vaatii enemmän ylä- kuin alalämpöä tai päinvastoin, siirrä peltiä vastaavasti tai käännä lämpötilanvalitsin asentoon (pelkkä ylälämpö) tai (pelkkä alalämpö).

Grillaus

Käännä uunin toimintovalitsin kyseisen tunnuksen kohdalle (7) ja aseta lämpötilanvalitsin haluamaasi asentoon. Grillatessasi lihaa tai kalaa, laita se ritilälle ja sivele pintaan hieman voita tai öljyä. Valitse kannattimet ruoan paksuuden mukaan.

Kaada hieman vettä uunipannuun ja aseta se alimmille kannattimille käry- ja hajuhaittojen vähentämiseksi.

• Käytä aina grillauskäsineitä asettaessasi ruokia grilliin tai ottaessasi niitä pois sieltä.
• Uuni voi saavuttaa 230°C lämpötilan. Varmista aina, että käyttämäsi astiat ovat tarpeeksi lämmönsietäviä.
• Huomio! - Älä laita mitään esineitä uunin pohjalle äläkä peitä pohjaa alumiinifoliolla käytön aikana, sillä tämä voi aiheuttaa lämmön kerääntymisen, joka vaikuttaa kypsennystulokseen ja vahingoittaa uunin emalipintaa. Aseta pannut, kuumuutta kestävät pellit ja alumiinifolio uunin kannattimille asetetun ritilän päälle.
• Valvo kypsymistä huolellisesti, jos käytät öljyä tai rasvaa. Ruoka voi ylikuumetessaan leimahtaa liekkeihin. Varo myös roiskuttamasta öljyä tai rasvaa, kun siirrät ruokia uuniin tai otat niitä ulos sieltä. Mahdolliset valumat ja roiskeet on jo pelkän paloturvallisuuden takia aina paras pyyhkiä heti pois.

Ruoasta erittyy höyryä samalla tavalla paistamisen kuin keittämisenkin aikana. Kun höyry osuu uunin lasiin, se tiivistyy siihen pisaroina.

Uunin luukun lasiin tiivistyvä kosteus on normaali ilmiö. Lasi on hyvä pyyhkiä kuivaksi jokaisen paisto- tai grillauskerran jälkeen.

i Neuvoja ja vihjeitä kalan ja lihan paistamiseen

Laita liha tai kala uuninkestävään astiaan tai suoraan ritilälle. Jälkimmäisessä tapauksessa ritilän alle on asetettava pannu keräämään ruoasta tippuvaa rasvaa ja nestettä. Kaada pannuun hieman vettä käryämisen vähentämiseksi.

Vaalea liha, siipikarja ja kala paistetaan yleensä keskilämmössä (150-175°C). Punaiselle lihalle (hieman ruskistunut pinnalta ja kevyesti paistunut sisältä) suositellaan korkeampaa lämpötilaa (200-230°C) ja lyhyempää paistoaikaa.

i Neuvoja ja vihjeitä leivontaan

Kakut paistetaan yleensä keskilämmössä (150-200°C). Noin kymmenen minuuttia kestävä uunin esilämmitys parantaa leivontatulosta. Tarkkaile paistumisen edistymistä lasin läpi avaamatta luukkua välillä.

i Neuvoja ja vihjeitä grillaamiseen

Voitele ritilä kevyesti öljyllä, ennen kuin asetat sen päälle lihan tai kalan uuniin.

Kypsennyslämpö säteilee uunin yläosassa olevasta grillausvastuksesta. Valitse ritilän korkeus grillattavan lihan tai kalan paksuuden mukaan. Muista myös asettaa alimmalle tasolle aiemmin mainittu uunipannu.

	Sisälämpötila °C
Liha
Paahtopaisti, raaka	50-55
Paahtopaisti/naudanpaisti, raaka	55 - 60
Paahtopaisti/naudanpaisti, medium	65
Naudanpaisti, kypsä	70 - 75
Sianliha, kinkku	80
Selkäpaisti	85
Suolattu kinkku, foliossa	73 - 75
Lampaan/vasikanpaisti, medium	70
Lampaan/vasikanpaisti, kypsä	75
Jauhelihamureke	75-80
Lintu
Kokonainen kana	85
Kana/kalkkunanrinta, filé	75
Kalkkuna, kokonainen tai puolikas	90
Kala
Kokonainen kala n. 1 kg (kuha, turska)	65
Lohi, kokonainen / puolikas, n. 1 kg	58
Työnnä paistolämpömittarin kärki paksuimpaankohtaan, älä työnnä sitä rasvaan tai luuhun.

Huomio! - Älä laita mitään esineitä uunin pohjalle äläkä peitä pohjaa alumiinifoliolla käytön aikana, sillä tämä voi aiheuttaa lämmön kerääntymisen, joka vaikuttaa kypsennystulokseen ja vahingoittaa uunin emalipintaa. Aseta pannut, kuumuutta kestävät pellit ja alumiinifolio uunin kannattimille asetetun ritilän päälle.

Huomio! - Ole varovainen, kun asetat ja otat pois uuniritilää ja uunipannua, jottei uunitilan emalipinta vaurioidu.

Grillaus

i Esilämmitä uunia noin 10 minuuttia ennen kypsentämisen aloittamista.

RUOKA	Määrä				Paistoaika (minuutteina)
	Kpl	Paino	Kannattimet	Lämpötila	Yläpuoli	Alapuoli
Häränseläkkeet 4 800 3 max 12 ~ 15 12 ~ 14Pihvit 4 600 3 max 10 ~ 12 6 ~ 8Makkarat 8 — 3 max 12 ~ 15 10 ~ 12Porsaankyljykset 4 600 3max 12 ~ 16 12 ~ 14Kana (puolitettu) 2 1000 3max 30 ~ 35 25 ~ 30Kebabit 4 — 3 max 10 ~ 15 10 ~ 12Kananrinta 4 400 3 max 12 ~ 15 12 ~ 14Hampurilaispihvit 6 600 3max 10 ~ 15 8 ~ 10Kala (fileet) 4 400 3max 12 ~ 14 10 ~ 12Voileivät 4-6 — 3max 5 ~ 7 —Paahtoleivät 4-6 — 3 max 2 ~ 4 2 ~ 3

Annetut paistolämpötilat ovat ohjeellisia. Nosta tai laske lämpötiloja tarvittaessa. Kypsennysajat eivät sisällä uunin esikuumennusta.

Paisto- ja leivontataulukot

Esilämmitä uunia noin 10 minuuttia ennen kypsentämisen aloittamista.

Ylä-/alalämpö

Paino(g)	RUOKA	Ylä-/alalämpö		Paistoaika minuutteina	HUOM!
		Kannatin	Lämpötila
	KAKUTTiivis sokerikakku 1 160 60 ~ 80 KakkuvuoassaOmenatorttu 1 180 40 ~ 60 TorttuvuoassaTorttupohja 2 175 30 ~ 40Hedelmäkakku 1 175 45 ~ 60 KakkuvuoassaKevyt sokerikakku 1 175 35 ~ 45 KakkuvuoassaJouluinen kakku 1 175 40 ~ 60 KakkuvuoassaTiiviit muffinssit 2 175 25 ~ 35 LeivinpeltiMarengit 2 100 90 ~ 120 LeivinpeltiKevyt muffinssit 2 200 15 ~ 25 Leivinpelti
1000	LEIVÄT JA PIZZATTiiviit limput	1	190	40 ~ 60	1-2 leipää
500	Vuokaleipä 1 190	30 ~ 45	vuoassa
500	Sämpylät	2 200 20	~ 35 6-8 sämpylää
250	Pizza	1 210 15	~ 30 Leivinpelti
	Pikkupullat 2 225 9 ~ 15	Leivinpelti
	PAISTOKSETVihannespaistos	2 200 45 ~ 60 vuoassa
	Lasagne	2	180 45 ~ 60	vuoassa
	Cannelloni	2	200	40 ~ 55 vuoassa
	LIHA
1000	Naudanliha	2	190	50 ~ 70	ritilällä
1200	Porsaanliha	2	175	100 ~ 130	ritilällä
1000	Vasikanliha	2	175	90 ~ 120	ritilällä
1500	Paahtopaisto puoliraaka	2	210	50 ~ 60	ritilällä
1500	kypsä	2	210	60 ~ 70	ritilällä
1500	täysin kypsä	2	210	70 ~ 80	ritilällä
2000	Porsaanlapa	2	180	120 ~ 150
1200	Lammas	2	175	110 ~ 130
1000	Broileri	2	190	60 ~ 80	kokonainen
4000	Kalkkuna	2	180	210 ~ 240	kokonainen
1500	Ankka	2	175	120 ~ 150	kokonainen
3000	Hanhi	2	175	150 ~ 200	kokonainen
1200	Kaniini	2	190	60 ~ 80	paloiteltu
1500	Jänis	2	190	150 ~ 200	paloiteltu
800	Fasaani	2	190	90 ~ 120	kokonainen
	Lihamureke	2	175	90 ~ 110	vuoassa
	KALA
1200	Taimen	2	190	30 ~ 40	3-4 kalaa
1500	Tonnikala/Lohi	2	190	25 ~ 35	4-6 filettä

Annetut paistolämpötilat ovat ohjeellisia. Nosta tai laske lämpötiloja tarvittaessa. Kypsennysajat eivät sisällä uunin esikuumennusta.

Hoito ja puhdistus:

Yleisohjeita

Puhdista liesi säännöllisesti lämpimällä vedellä ja astianpesuaineella kostutetulla liinalla höyryaukon alustaa ja suojusta myöten. Älä koskaan käytä teräsvillaa tai hankausaineita.

Keraaminen taso

Runsaasti sokeria sisältävät (esimerkiksi marmeladia) ylikiehuneet keitokset tai kiinni sulaneet muovit on aina poistettava lasinkaapimella mahdollisimman pian ja tason ollessa vielä kuuma. Menettele mahdollisten jäljelle jääneiden likatahrojen kanssa seuraavasti:

1. Irrota tahrat lasinkaapimella ja miedolla suopaliuoksella. (Kaapimen voi hankkia lähimmästä valtuutetusta huoltoliikkeestä).
2. Ravista lieden mukana toimitettua puhdistusainepulloa. Ruiskuta vähän ainetta tasolle ja levitä se tahrojen päälle esimerkiksi talouspaperilla. Pullon kyljessä on annettu tarkemmat ohjeet.
3. Poista mahdolliset jäämät kostealla liinalla, jotta ne eivät pala kiinni, kun liettä käytetään seuraavan kerran. Kuivaa lopuksi pinnat huolellisesti.

Uuni

Jos uuni on hyvin likainen, menettele seuraavasti:

1. Poista roiskeet ja ylimääiset likakerrostumat puisella tai muovisella paistinlastalla.
2. Pyyhi uunin pohja ja sivut lämpimällä vedellä ja mäntysuopaliuokseen kastetulla sienellä.
3. Sulje luukku, valitse ylä-/alalämpö ja lämmitä uunia kymmenen minuuttia 100° C lämpötilassa.
4. Kun uuni on jäähtynyt, pese ja kuivaa se. Jos tarve vaatii, käytä pesussa apuna uuninpuhdistetta. Kuivaa lopuksi pinnat huolellisesti.

Säilytyslaatikko

1. Laatikossa on kannattimet, yksi kummallakin puolella. Tyhjennä laatikko ja vedä se ulos.
2. Ota laatikosta kiinni molemmilta puolilta niin läheltä liettä kuin mahdollista.
3. Nosta laatikkoa hieman siten, että se vapautuu rajoittimistaan.
4. Vedä laatikko pois liedestä. Sovita laatikko takaisin paikalleen päinvastaisessa järjestyksessä.

Merkkivalojen lamput

Käänny valtuutetun huoltoliikkeen puoleen, jos jokin merkkivalojen lampuista vioittuu.

Varmista että kaikki säätimet ovat nolla-asennossa.

Lamppuvaatimukset:

a) lämmönsieto vähintään 300°C;
b) jännite ja taajuus 230 V - 50 Hz;
c) teho 15 W/25 W;
d) kanta E 14.

Vaihda lamppu seuraavasti (ks. kuvaa):

a) paina lasia ja käännä sitä vastapäivään;
b) kierrä viallinen lamppu irti;
c) kierrä uusi lamppu tilalle;
d) sovita lasi takaisin paikalleen;
e) uunin valo on sen jälkeen taas kunnossa.

Varo ettei luukun lasi vaurioidu. Pienetkin reunasäröt voivat johtaa lasin täydelliseen rikkoutumiseen muutaman lämmityskerran jälkeen.

Uunin luukku voidaan irrottaa puhdistusta varten. Käännä uunin luukku vaaka-asentoon. Käännä kummassakin luukun saranassa oleva kiinnike eteenpäin vasteeseen saakka (A).

Käännä luukkua varovasti kiinni vasteeseen saakka. Nosta luukkua siten, että saranat irtoavat paikoiltaan (B).

Uunin luukun kiinnittäminen paikalleen

Kiinnitä luukku takaisin paikalleen suorittamalla toimenpiteet päinvastaisessa järjestyksessä:

Aseta luukun saranat saranan reikiin (C). Tarkista, että saranat ovat paikallaan oikein ja tasaisesti kummaltakin puolelta.

Laske luukku hitaasti alas.

Varo, että luukun kulmat eivät osu luukun alapuolella olevaan uunin runkoon.

Käännä lopuksi kiinnikkeet takaisin taakse uunin sisäosaan päin (D).

Tarkista varovasti, että luukku toimii oikein.

Huomio:

Varo, että saranan vivut eivät "napsahda" sormille. Jouset voivat aiheuttaa vammoja.

Luukun lasien puhdistaminen

Uunin luukun voi tarvittaessa (jos se on likainen) irrottaa, jotta lasi voidaan puhdistaa sisäpuolelta.

Huomio: ole erittäin varovainen irrottaessasi ja puhdistaessasi luukun osia: sisäreunat voivat olla terävät!

Laita pyyhe alustaksi ja aseta uunin luukku sen päälle vaakatasoon ulkopuoli pyyhettä vasten. Aseta luukku siten, että se ei ole kahvan päällä.

Irrota saranoiden välissä olevat sisemmät ruuvit (E).

Älä missään tapauksessa irrota saranoiden ruuveja!

Aseta rungon ja lasin väliin puulusikka ja nosta runkoa vähän ylöspäin (F).

Työnnä runkoa sen jälkeen kahvan suuntaan (G) siten, että osat irtoavat toisistaan.

Puhdista lasit.

Kiinnitä osat takaisin paikalleen päinvastaisessa järjestyksessä:

Aseta runko etureuna edellä lasin kiinnityslevylle (H) keskelle (J) siten, että saranan reiät ovat kohdakkain.

Paina runkoa kevyesti, vedä taakse (I) ja kiinnitä paikalleen siten, että kumpikin kiinnityslevy peittyy. Kiinnitä ruuvit (E) paikalleen.

Keittotason suoja (lisävaruste)

Keittotason suojan pitää olla asennettu, etteivät lapset vetäisi keittoastioita liedeltä.

Aseta keittotason suoja paikalleen painamalla suojan takaosaa, jotta se tarttuu tason reunoihin.

Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla numeroon 0200-2662 (0,1597 •/min) + pvm),* tai katsomalla puhelinluettelon keltaisilta sivuilta kohdasta "kodinkoneiden huoltoa".

Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.

* Mainitse soittaessasi tuotteen merkki. Kopioi arvokilvestä tuotteen tiedot alla olevaan kohtaan, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen.

Malli (Model)....

Tuotenumero (Prod.nr.)......

Sarjanumero (Serial nr.) ....

Ostopäivä ....

Kuluttajaneuvonta

Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon 0200-2662 (0,1597•/min) +pvm).

Voit olla yhteydessä kuluttajaneuvontaan myös sähköpostitse osoitteessa [e-mail].

Takuu

Tuotteen takuuaika voidaan ilmoittaa erikseen. Ellei takuuaikaa ole erikseen määritelty, noudatetaan vallitsevaa lainsäädäntöä ja kansallisia määräyksiä. Takuuehdot noudattavat vallitsevan lainsäädännön mukaisia yleisiä ehtoja. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Korvaus huollosta voidaan periä myös takuuaikana:

* aiheettomasta huoltokäynnistä

* ellei valmistajan laitteen asennuksesta, käytöstä ja hoidosta antamia ohjeita ole noudatettu.

Eu-maat

Laitteella on käyttömaan lainsäädännön mukainen takuu.

Kuljetusvauriot

Tarkista pakkauksen purkamisen yhteydessä, ettei laite ole vaurioitunut kuljetuksessa. Mahdollisista kuljetusvaurioista on heti ilmoitettava myyjälikkeelle.

i Neuvoja ja vihjeitä: Käytännön ongelmia

ONGELMA SYY TOIMENPITEET
Leivonnaiset eivät nouse kunnolla.	Uunin lämpötila liian matala. Lei-vonnaiset nousevat hetkeksi, mutta jäävät litteiksi.	Tarkista lämpötila.
	Leipätaikina ei ole noussut kunnolla. Se voi johtua liian pitkästä nousuajasta.	Leipätaikinan tulee nousta jo huoneenlämmössä. Kokeile onko siinä tarpeeksi hiivaa; sormen painallusjäljen on hävittävä itsestään.
	Liian vähän hiivaa tai leivinjauhetta.	Tarkista ainekset; vertaa niitä reseptiin.
	Liian kuuma rasva/nesteseos estää hiivan toiminnan.	Tarkista nesteen lämpötila ennen hiivan lisäämistä. Sen tulee olla tuorehiivalle 37°C ja kuivahiivalle 45-50°C.
Leivonnaiset liian kuivia	Liian vähän nestettä ja liian paljon tai väärän tyyppisiä jauhoja voi johtaa leivän kuivumiseen.	Tarkista ainekset ja niiden keskinäiset suhteet; vertaa määriä reseptiin.
	Jos uunin lämpötila on liian matala, venyy paistoaika liian pitkäksi ja lopputulos on liian kuiva.	Tarkista lämpötila.
Paistotulos liian tumma	Jos uunin lämpötila on liian korkea, on paistotulos liian tumma.	Tarkista lämpötila.
	Liian korkealle asetettu pelti tai ritilä johtaa ylälämmöllä yläpuolen ylipaistumiseen tai päinvastoin.	Tarkasta ovatko pellit/ritilä oikealla tasolla.
Paistotulos liian vaalea	Kuumailman kierto estynyt uunin pohjalle asetetun alumiinifolion, pellin tai astian takia.	Varmista ettei uunin pohjalla ole mitään.
	Vaalean värisissä vuoissa paistotulos on vaaleampi kuin tummissa vuoissa.	Vaihda vuoka vaaleampaan/tummempaan.

i Neuvoja ja vihjeitä: Teknisiä ongelmia

ONGELMA	SYY	TOIMENPITEET
Liesi ei toimi.	Virta on poikki.	Tarkista sulakkeet.Tarkista ettei vikavirtasujoja ole lauennut.
Liian pitkä paistoaika.	Sopimaton kattila/pannu.	Käytä tasaisia tai mieluiten lievästi koverapohjaisia astioita. Ota myös huomioon, että lasi ja posliini johtavat heikommin lämpöä kuin metallit, esimerkiksi alumiini.
Keittoalue lämpenee liian hitaasti.	Säädin väärässä asennossa.	Lämpötilansäädin kannattaa yleensä alussa asettaa täysille ja kääntää sitä pienemmälle vasta tavoitelämpötilaa lähestyttäessä.
Uunin valo ei toimi.	Lamppu on viallinen.	Vaihda lamppu.
Keraaminen taso on laikukas.		Puhdista taso ohjeiden mukaisesti.

Pakkaus

Tarkasta että liesi on virheetön. Ilmoita mahdollisista kuljetusvaurioista välittömästi myyjälle. Pakkaus on kierrätyskelpoinen. Ota yhteys paikalliseen kierrätyskeskukseen, ellet ole varma mihin pakkausmateriaali on toimitettava.

Varusteet

Lieden mukana toimitetaan seuraavat varusteet:

• Emaloidut uunipellit ja -pannu
• Ritilä
• Käyttöohje

Tekniset tiedot

MITAT (mm)

leveys 600

korkeus 900

syvyys 600

Tilavuus (I)

uuni 56

Teho (uuni)

Ylä-/alalämpö 1800 W

Alalämpö 1000 W

Ylälämpö 800 W

Grilli 1650 W

Uunin valo 25 W

Yhteisteho: 1825 W

Keittoalueet

Läpimitta (mm) - teho (W):

takana vasen 145 - 1200

takana oikea 180 - 1700

edessä vasen 180 - 1700

edessä oikea 145 - 1200

Yhteisteho (W) 5800

Laiteluokka 2 alaluokka 1 ja Luokka 1

Asennus

Lieden huolto on aina paras jättää valtuutetun huoltoliikkeen tehtäväksi.

Varo ettet loukkaa itseäsi. Liesi on painava ja siinä voi olla teräviä reunoja ja ulokkeita. Käytä suojakäsineitä nostojen ja siirtojen aikana.

Mittaa että liesi sopii sille varattuun tilaan. Tarkasta erityisesti työtason korkeus lattiasta ja sokkelitilan mitat (ks. kuvaa). Liesi voidaan asentaa paikalleen myös siten, että sen toisella puolella on seinä tai korkeampi kaappi ja toisella työtaso.

Sokkeli on toimituksen yhteydessä koottu 900 mm korkuista työtasoa ja 600 mm syvyyttä silmälläpitäen. Sokkeli on tarvittaessa madallettavissa 850 mm työtasokorkeutta varten. Varmista ettei lieden sähköjohto joudu missään vaiheessa puristukseen.

Sokkelin madaltaminen 850 mm työtasokorkeutta varten

1. Kaada liesi selälleen käyttäen esimerkiksi pakkausmateriaalia pehmikkeenä.
2. Irrota säädettävät jalat "A" (4 kpl).
3. Poista sokkelin kiinnitysruuvit "B" (4 kpl).
4. Poista sokkeli paikaltaan.
5. Asenna säädettävät jalat takaisin paikalleen.
6. Nosta liesi pystyyn säädä se vaakasuoraan asentoon.
7. Tilaa lieden myyjältä alaraon peittävä suojalista.

Asennus vaakasuoraan

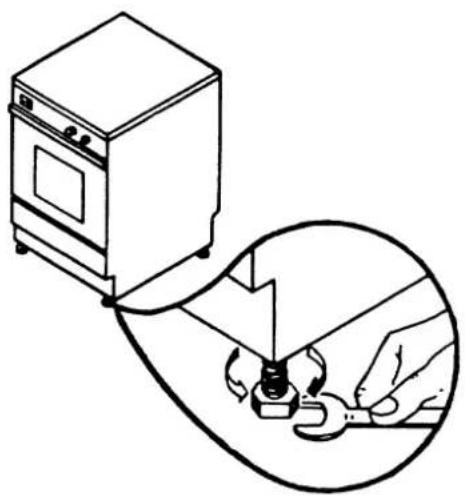

Säädä jalkoja (ks. kuvaa) siten, että liesi asettuu kummassakin suunnassa vaakasuoraan asentoon. Tarkasta vaakasuoruus vesivaa'alla tai keraamiselle tasolle asetetun, vedellä täytetyn astian avulla..

Sähköliitäntä

Lieden asennuksen ja korjaukset saa suorittaa vain asennusoikeudet omaava huoltoliike tai henkilö. Puutteellisesti suoritettu työ saattaa heikentää lieden toimintaa ja aiheuttaa henkilö- ja/tai omaisuusvahinkoja.

Liitäntäohje on liitäntäriman välittömässä läheisyydessä.

Lieden liitäntäteho ja jännite on mainittu arvokilvessä, joka on lieden uunikammion oikealla sivulla.

Liesi toimitetaan ilman liitäntäkaapelia ja pistoketta.

Seuraavia liitäntäkaapeleita voi käyttää:

• H05 RR-F
• H05 RN-F
• H05 VV-F
• H05 V2V2-F (T 90)
• H05 BB-F
• H07 RN-F

A B

Oy Electrolux Kotitalouskoneet Ab- Elektro Helios

Pakkalankuja 6, 01510 VANTAA - kuluttajaneuvonta 0200-2662 (0,1597 •/min+pvm)

S - 10545 STOCKHOLM - Konsumentkontakt 08-73 87 930

-

ES

DA

DE

EL

EN

FR

IT

NL

PT

SV

FI

1

Fabricante

Mærke

Hersteller

Προμηθευτής

Manufacturer

Fabricant

Costruttore

Fabrikant

Fabricante

Leverantör

Tavarantoimitaja

Elektre 69 Helios

2

Modelo

Model

Modell

Μοντέλο

Model

Modèle

Modello

Model

Modelo

Modell

Malli

SK 6060

3●

Clase de eficiencia energética

Relativ ener-giforbrug

Energieeffizi-enzklasse

Τύξη ενεργειακής απόδοστης

Energy efficiency class

Classement selon son efficacité énergétique

Classe di efficienza energetica

Energie-efficiencklasse

Classe de eficiência energética

Energieffekti-vitetsklass

Energiatehok-kuusluokka

4

- Calentamiento convencional

- Traditionel opvarmning

- Konventionelle Beheizung

- Συμβατική

- Conventional

- Classique

- Convezione naturale

- Conventioneel

- Convencional

- Konventionell värming

- YIä-alalämpö

5

- Convección forzada

- Varmluft

- Um/Heißluft

- Me κυκλοφορία θυρμού αίρα

- Forced air convection

- Convection forcée

- Convezione forzata

- Geforceerde luchtconvectie

- Conveccão forçada de ar

- Värming med varmluft

- Kiertoilima

Consumo de energiaFunción de ca-lentamiento:

EnergiforbrugOpvarmnings-funktion:

Energieverbrauch Beheizung:

Κετωνέλεση ενέργειας Αετουργια θέρμανοτης

Energy consumption Heating function:

Consommation d'énergie Fonction chauffage:

Consumo di energia Funzione di riscaldamento:

Energieverbruik Verhittings-functie:

Consumo de energia Função de aquecimento:

Energiförbrukning Värmnings-funktion:

Energian-kulutus Kuumennusta pa:

6

- Calentamiento convencional

- Traditionel opvarmning

- Konventionelle Beheizung

- Συμβατική

- Conventional

- Classique

- Convezione naturale

- Conventioneel

- Convencional

- Konventionell värming

- YIä-alalämpö

0,79 kWh

7

- Convección forzada

- Varmluft

- Um/Heißluft

- Me κυκλοφορία θυρμού αίρα

- Forced air convection

- Convection forcée

- Convezione forzata

- Geforceerde luchtconvectie

- Conveccão forçada de ar

- Värming med varmluft

- Kieroilima

8

- Vapor

- Damp

- Dampf

- Ατμοσ

- Steam

- Vapeur

- Vapore

- Stoom

- Vapor

- Anga

- Höyry

9

Volumen neto (litros)

Netto-volumen (liter)

Netto-volumen (Liter)

Ωφέλμος ὅγκος (λίτρα)

Usable volu-me (litres)

Volume utile (litres)

Volume utile (litri)

Netto volume (liter)

Volume útil Litros

Användbar volym (liter)

Käyttötilavuus (litraa)

56

●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●● ●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●

10

- Calentamiento convencional

- Traditional opvarmning

- Konventionelle Beheizung

- Συμβατική

- Conventional

- Classique

- Convezione naturale

- Conventioneel

- Conventioneel

- Conventionell värming

- YIä-alalämpö

43 min.

11

- Convección forzada

- Varmluft

- Um/Heißluft

- Me κυκλοφορία θυρμού αίρα

- Forced air convection

- Convection forcée

- Convezione forzata

- Geforceerde luchtconvectie

- Conveccão forçada de ar

- Värming med varmluft

- Kierioilima

12

Superficie de la piaca de cocción de mayor tamaño

Arealet af den starste bageplade

Größe des größten Backblechs

Η μεταλέτερη εποφάναι γησήμετος εκφραζέρενη

The area of the largest baking sheet

Aire de la surface de la plus grande plaque pour patisserie

Superficie del piano di cottura più grande

Oppervlakte van de grootste bakplateat

Área da superficie da maior placa de pastelaria

Ytan för den största bakpläten

Suurimman leivinpellina

1130 cm2

13

Ruido (dB (A) re 1 pW)

Lydeflekt-niveau dB (A) (Stoj)

Geräusch (dB (A) re 1 pW)

Σύροβος [dB (A) ενά 1 pW]

Noise (dB (A) re 1 pW)

Bruit [dB (A) re 1 pW]

Rumore [dB (A) re 1 pW]

Geluidsniveau dB (A) re 1 pW

Nivel de ruido dB (A) re 1 pW

Bullernivå dB (A)

Ääni (dB (A) re 1 pW)

● Más eficientes Lavi forbrug Neogter Verbrauch Mas eficientes Plus solutkou More efficient Économe

Bassi consumiEfficientNeogter Verbrauch Mas eficientes Lag förbrukring Vähön kuhutava ABCDEFG

Menos eficiente Haji forbrug Hoher Verbrauch Aortige aortolattiva Less efficient Peu économe

Ati consumi Inefficiént Menos eficiente Hög förbrukning Paljon kulutava

●●● 12 | <Volumen neto/Nettovolumen/Ωφέλμος ὄγκος/Usable volume/Volume utile/ Netto volume/Volume útil/Användbar volym/Käyttötilavuus●●● 35 | <Volumen neto/Nettovolumen/Ωφέλμος ὄγκος/Usable volume/Volume utile/ Netto volume/Volume útil/Användbar volym/Käyttötilavuus●●● 65 | <Volumen neto/Nettovolumen/Ωφέλμος ὄγκος/Usable volume/Volume utile/ Netto volume/Volume útil/Användbar volym/Käyttötilavuus

Electrolux-konserni on maailman suurin keittiö-, siivous- ja puutarhakoneiden valmistaja.

Electrolux tuotteita myydään yli 150 maassa ympäri maailmaa vuosittain yli 55 miljoonaa kappaletta (mm. jääkaappeja, liesiä, pesukoneita, pölynimureita, moottorisahoja, sekä ruohonleikkureita) n. 14 miljardin dollarin arvosta.
