KÄYTTÖOHJE SK5252 ELEKTRO HELIOS

Pakkauksen purkaminen .....25

Varusteet 25

Turvavarusteet 26

Kaatumiseste 26

Keittotason suoja (lisävaruste) .....26

Luukun salpa 27

Ennen lieden käyttöönottoa 27

Yleistä 27

Puhdista varusteet 27

Polta uunin suojarasva ....28

Toimintopaneeli 28

Merkkivalolamput 28

Keraaminen taso 29

Keittotason käyttäminen ......29

Keittotason puhdistaminen .....31

Uuni 34

Uunin toiminnot 34

Hyödyllisiä ohjeita 34

Puhdistus ja hoito 36

Asennus 38

Jalustan korkeuden muuttaminen .38

Asennus vaakasuoraan ....38

Sähköliitäntä 38

Huolto 40

Tekniset tiedot 41

Taulukot 42

Leivontataulukko 42

Pellin korkeuden valinta 42

Ruoanvalmistustaulukko & grillaus 43

Neuvoja ja vinkkejä

käytännön ongelmiin 44

Neuvoja ja vinkkejä 45

Romutus 46

Säkerhet

Liedet kehittyvät ja uudessa liedessäsi on uusia toimintoja ja ominaisuuksia. Lue sen vuoksi ohjeet huolellisesti ja tutustu uuden lictesi käyttöön ja sen toimintoihin. Liesi on tarkoitettu normaaliin kotitalouskäyttöön. Säilytä käyttöohje myös mahdollista seuraavaa omistajaa varten. Ota yhteyttä, jos sinulla on kysyttävää lieden ominaisuuksista tai sen toiminnasta. Yhteydenottotiedot löydät kohdasta “Huolto”.

Teksti, joka on merkitty VAROITUSKOLMIO-symbolilla sisältää tietoa lieden turvallisesta käytöstä. LUE NE KOHDAT HUOLELLISESTI, jotta et turhaan vahingoittaisi itscäsi, muita tai liettä.

Lapset

Lapset ovat luonnostaan uteliaita ja kiinnostuneita kaikesta, jopa liesistä. Haluamme turvallisuuden vuoksi painottaa muutamia asioita, jos sinulla on lapsia:

Suosittelemme vähintään 40 cm laskutilaa lieden molemmin puolin. Vaihtochtoisesti liesi voidaan asentaa siten, että toisella puolella on seinä tai kaappi ja toisella puolella laskutila.

Keittotason suojan tulee olla asennettu ja luukkujen turvasalvan toiminnassa.

Käsittele kaavinta varovasti, sen terä on erittäin terävä.

Anna lasten olla mukana lieden käyttämisessä, mutta kerro heille, että kattilat, taso ja uuni kuumenevat ja pysyvät kuumana vielä jonkun aikaa käytön jälkeenkin. PALOVAMMAN VAARA!

Asennus

Lieden asennuksen ja mahdolliset korjaukset saa suorittaa vain asennusoikeudet omaava huoltoliike tai henkilö. Puutteellisesti suoritettu työ saattaa heikentää lieden toimintaa ja aiheuttaa henkilö-ja/tai omaisuusvahinkoja.

Liesi on painava, reunat ja kulmat, joihin sinun ei yleensä tarvitse koskea, saattavat olla teräviä. Käytä käsineitä liettä siirrettäessä.

KAATUMISESTEEN tulee olla asennettu. Silloin liesi ei kaadu epätavallisenkaan kuormituksen johdosta.

Käyttö

Älä koskaan käytä vaurioitunutta keraamista tasoa. Neste voi ylikiehuessaan ja/tai puhdistuksessa päästä lieden jännitteisiin osiin. Katkaise virta liedestä ja ota yhteyttä huoltoon lieden korjaamiseksi.

Älä jätä alumiinifolioita, muovia tms. keittotasolle. Lämmin keittoalue saattaa polttaa/sulattaa paperin/muovin.

Käytä vain keraamista tasoa ja uunia varten suunniteltuja astioita. Tarkista, että astioiden pohjat ovat tasaisia. Kuperapohjaiset astiat johtavat huonosti lämpöä ja pyörivät helposti keraamisella tasolla.

Varmista, että lieden vääntimet ovat nolla-asennossa, kun liettä ei käytetä.

Puhdistus

Pidä keraaminen taso ja uuni puhtaina. Rasva ja roiskeet käryävät kuumennettaessa ja aiheuttavat pahimmassa tapauksessa palovaaran.

Poista välittömästi ylikiehumiset kuumalta ker-aamiselta tasolta. Sokeri ja sokeria sisältävät keitokset (hillo, marmeladi, mehu yms.), sula muovi ja alumiini-folio saattavat vaurioittaa tsoa. Käsittele kaavinta varovasti, sen terä on erittäin terävä.

Hoito ja huolto

Nollaa kaikki vääntimet ennen viallisen lampun vaihtoa.

Huollot ja tarvittavat korjaukset saa suorittaa vain valtuutettu huoltoliike. Käytä vain alkuperäisiä varaosia.

Romutus

Auta ehkäisemään vahingot lieden romuttamisen yhteydessä: kun lieden kaapeli on irrotettu liesirasiasta, katkaise kaapeli lieden puoleisesta päästä ja poista uunin luukun turvalukitus toiminnasta.

Liesi

la Irrotettava höyryaukko
Ib Keittoalueen varoitusvalot
2 Lämpöalueet
3 Ohjauspaneeli ja VÄÄNTIMET
4 Uuni
5 Säilytyslaatikko
6 Jalusta

Lieden takaosassa on pyörät, jotka helpottavat lieden siirtämistä puhdistuksen yhteydessä. Tartu uunin luukun kahvasta (älä avaa luukkua), nosta varovasti ja vedä sitten liettä ulospäin. Älä nosta liettä kahvasta.

1b 1a 2 3 4 5 6

Pakkauksen purkaminen

Tarkista, että liesi on virheetön. Ilmoita mahdollisista kuljetusvaurioista välittömästi myyjälle.

Pakkaus on kierrätyskelpoinen. Ota yhteyttä kierrätyskeskukseen, jos et ole varma minne voit viedä pakkausmateriaalin.

Varusteet

NÄMÄ TOIMITETAAN LIEDEN MUKANA:

• Emaloidut leivinpellit ja uunipannu
  • Uuniritilä
  • Kaatumiseste asennustarvikkeineen
  • Keraamisen tason kaavin ja puhdistusaine
  • Käyttöohje
• Keittotason suoja asennustarvikkeineen

SEURAAVAT OVAT OSTETTAVISSA LISÄVARUSTEINA:

• Keittotason suoja asennustarvikkeineen

Turvavarusteet

Varmista, että lieden molemmilla puolilla on 40 cm leveä laskutila (KATSO KUVA). Vaihtochtoisesti liesi voidaan asentaa siten, että toisella puolella on seinä tai kaappi ja toisella puolella laskutila.

Liesi täyttää lapsiturvallisuutta koskevat vaatimukset, jos seuraavat varusteet/toiminnot on asennettu:

Kaatumiseste

Kaatumiseste pitää olla asennettu, ettei liesi kaadu normaalia suuremmassakaan kuormituksessa.

Ennen kuin asennat kaatumisesteen, varmista, että liesi on asennettu oikealle korkeudelle, katso kappale Asennus, s. 37.

NÄIN ASENNAT KAATUMISESTEEN PAIKALLEEN:

I Piirrä seinään viiva – vaakatasoon asettamisen jälkeen – pitkin lieden takareunaa (KATSO KUVA).

2 Katso kuvasta mitat, jotka pätevät kummallekin puolelle. Mittaa kaatumisesteen paikka ja ruuvaa este kiinni tukevaan materiaaliin tai sopivaan vahvikkeeseen.

HUOM! Jos asennusaukko on liettä leveämpi, ja haluat asentaa lieden keskelle aukkoa, kuvan vaakamittaan pitää lisätä lieden ja kalusteen väliin jäävän raon leveys.

3 Jos muutat mittaa, muista sovittaa kaatumiseste lieden takaosassa olevaan reikään, kun siirrät liettä paikalleen.

Muista, että kaatumiseste toimii vain jos liesi on työnnetty paikoilleen.

Keittotason suoja (lisävaruste)

Keittotason suojan pitää olla asennettu, etteivät lapset vetäisi keittoastioita liedeltä.

I Paina tulpat etumaisiin reikiin.
2 Aseta suoja keittotasolle niin, että tulpat ovat reunan yläpuolella.
3 Käännä suojaa vinosti alaspäin ja
4 sitten ylöspäin niin, että suojan päätyjen reunat tart- tuvat tason reunoihin.
5 Lukitse takimmaisilla tulpilla.

Luukun salvan eli lapsilukon ansiosta lasten on vaikeampi avata uunin luukkua. Salpa on kytketty tehtaalla toimintaan, mutta sen voi poistaa toiminnasta tarvittaessa.

LUUKUN TURVASALPA ELI LAPSILUKKO

Paina salpa (A) alas, kun haluat AVATA uunin luukun. Salpaa voi tarpeen mukaan pitää toiminnassa tai sen voi poistaa toiminnasta. Lukitustapaa muutettaessa on aina ensin tarkistettava, ettei uuni ole kuuma.

LAPSILUKON POISTAMINEN TOIMINNASTA (B):

Paina salpa alas ja työnnä luukun yläreunassa olevaa kielekettä pari millimetriä oikealle.

Työnnä luukun yläreunassa olevaa kielekettä pari millimetriä vasemmalle.

A B C

Ennen lieden käyttöönottoa

Yleistä

Puhdista liesi heti käytön jälkeen puhtaalla liinalla ja lämpimällä vedellä, johon on mahdollisesti lisätty astianpesuainetta. Älä käytä koskaan hankausaineita tai muita naarmuttavia aineita lieden puhdistukseen. Tehokkaampi puhdistus voi kuitenkin joissakin tapauksissa tulla kysymykseen. Noudata silloin seuraavia ohjeita. Älä unohda puhdistaa myös irrotettavan höyryaukon suojuksen alta. Suojuksen voit pestä astianpesukoneessa.

Ennen kuin vedät lieden paikaltaan puhdistaaksesi sen takaa, haluamme varmuuden vuoksi muistuttaa, että lieden kaatumiseste toimii vain kun liesi on sijoituspaikallaan.

Puhdista varusteet

Pese leivinpelti, uunipannu ym. lämpimällä vedellä ja astianpesuaineella. Huuhtele ja pyyhi kuivaksi.

Polta uunin suojarasva

Pidä lapsia silmällä! Uuni tulce crittäin kuumaksi.

1 Valitse ylä-/alalämpö ja korkein lämpötila. Uunin luukun pitää olla kiinni.
2 Tuuleta keittiö. Katkaise virta uunista, kun käry ja savuaminen on lakannut.
3 Puhdista uuni, luukku ja kannattimet lämpimällä vedellä ja astianpesuaineella. Pyyhi kuivaksi.

max.°C

Toimintopaneeli

la lb 3 2 4

la LIEDEN merkkivalo
Ib UUNIN merkkivalo
2 UUNIN toimintoväännin
3 UUNIN lämpötilan valitsin
4 KEITTOALUEIDEN vääntimet

Merkkivalolamput

Merkkivalolamput ovat glimlamppuja ja niiden kestoikä on normaalisti pitkä. Jos lamppu vioittuu, ota yhteys huoltoliikkeeseen.

Keraaminen taso

Keraamisessa tasossa on neljä keittoaluetta, jotka käytön aikana "hehkuvat" tai "sammuvat" tehon kytkeytyessä päälle ja pois eri pituisiksi ajoiksi riippuen tehonvalintavääntimen asennosta. Näin tapahtuu myös maksimiteholla ylikuumenemisen estämiseksi.

Jokaisella keittoalueella on oma varoitusvalonsa. Ne palavat, kun vastaavan alueen lämpötila on yli 55°C, vaikka väännin olisikin käännetty nolla-asentoon.

Keraaminen taso on kova ja sileä. Se kestää hyvin lämmintä, kylmää ja lämpötilanvaihteluita, mutta voi vioittua iskuista, kuten lasi yleensäkin. Taso voi rikkoutua esim. maustepurkin pudotessa tasolle. Älä koskaan seiso keittotasolla, sillä liettä ei ole suunniteltu kestämään tällaista kuormitusta.

Keittotason käyttäminen

ALÄ KOSKAAN KÄYTÄ VAURIOITUNUTTA KERAAMISTA TASOA. Neste voi ylikiehuessaan ja/ tai puhdistuksessa päästä lieden jännitteisiin osiin. Katkaise virta liedestä ja ota yhteys valtuutettuun huoltoliikkceeseen korjausta varten. Älä koskaan jätä kiehuvaa öljyä tai rasvaa, parafiinia tai muuta helposti syttyvää ainetta liedelle ilman valvontaa. Tulipalon sattuessa käännä keittoalueiden vääntimet 0-asentoon ja katkaise virta liesituulettimesta. TUKAHDUTA TULI KANNEN AVULLA, älä koskaan käytä vettä.

Keittoalueita ohjataan vääntimistä, jotka on merkitty 0–12. Asono 12 merkitsee suurinta tehoa. Vääntimiä voi kääntää myötä– ja vastapäivään. Käyttäessäsi liettä, toimi seuraavasti:

I Valitse jokin teho käyttämällesi alueelle sille kuuluvalla vääntimellä.
2 Käännä väännin nolla-asentoon käytön jälkeen.

Ajan myötä opit valitsemaan sopivan vääntimen asennon valmistettavan ruoan, ruokamäärän ja keittoastian mukaan. Seuraavassa joitakin neuvoja.

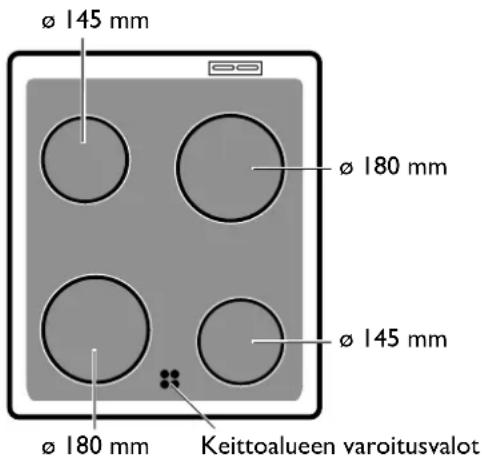

Ø 145 mm Ø 180 mm Ø 145 mm Ø 180 mm Keittoalueen varoitusvalot

Keittäminen

Voit käyttää korkeinta tehoa kiehauttamiseen ja sen jälkeen asettaa alemman tehon ruoan kypsentämiseen ja hauduttamiseen. Veden kiehumisääni ja vesikuplien koko auttavat valitsemaan oikean tehoalueen.

MIETO TEHO: Melkein äänetön kiehuminen, hieman poreileva vesi. Sopiva puurojen hauduttamiseen, kalan kypsentämiseen sekä vihannesten, kuten herneiden ja parsakaalin keittämiseen.

KESKI TEHO: Kiehuva ääni, hiilihappopitoisen juoman kokoiset poreet. Sopii suurimmalle osalle keitettäviä ruokatarvikkeita, esim. punajuuret ja liha.

KORKEA TEHO: Ääni hiljenee ennen kiehumisen alkamista. Poreileva vesi. Sopiva kichauttamiseen.

Paistaminen

Paistaessasi saat parhaan tuloksen, kun paistettava ruoka ei ole jääkaappikylmää ja ruokamäärä peittää korkeintään 2/3 osaa paistinpannun pohjasta.

Lisää margariini/voi paistinpannuun ja aseta tehoalue väännintä kääntämällä. Rasvan väri kertoo, milloin paistaminen voidaan aloittaa. Näet värin helposti painamalla teräksisen paistinlastan pannun pohjaa vasten, kun rasva ei enää sihise.

MIETO TEHO: Hieman ruskea rasva. Sopii esim. munien, raa'an perunan, sipulin, kyljysten ja pihvien, sekä kokonaisen kalan paistamiseen.

KESKI TEHO: Keskiruskea rasva. Sopii useimpien ruokien paistamiseen, esim. jauheliha, lihakuutiot, makkara ja ohuet kalafileet, sekä ohukaiset.

KORKEA TEHO: Tummanruskea rasva. Sopiva ohuiden pihvien nopeaan paistamiseen. Ole varovainen, rasva palaa helposti.

Keittoastian valinta

Liesi, jossa on keraaminen keittotaso, asettaa keitto-astioille suurempia vaatimuksia kuin valurautalevyillä varustettu liesi. Seuraavat asiat ovat tärkeitä:

• Tarkista keittoastian pohja. Kupera pohja pyörii keraamisella tasolla ja lämmön siirtyminen on huonoa.
• Alumiinilla on hyvä lämmönjohtokyky, mutta saattaa jättää tasolle hopeanvärisiä tahroja. Tahrat poistetaan lieden mukana toimitetulla erikoispuhdistusaincella.
• Lasiset tai emaloidut karkeapohjaiset keittoastiat kuluttavat tasoa enemmän kuin muuta materiaalia olevat keittoastian pohjat.

Ajan ja energiansäästön vuoksi pitäisi kattilan/paistinpannun pohjan olla

• vähintään samankokoinen kuin keittoalue. Liian pienestä kattilasta ylikiehuva ruoka palaa kiinni keittoalueeseen.
• sileäpohjainen
• hieman kovera, koska tällöin pohja kuumentuessaan suoristuu.

Hankkiessasi uusia keittoastioita, valitse mielummin kerrospohjaisia teräskattiloita.

Säästä energiaa!

• Käytä kantta keittoastialla, niin energiankulutus alenee.
• Käytä jälkilämpö hyväksi.
• Höyryttämällä kypsentäminen, painekeittimen käyttö ja puhtaat keittolevyt alentavat energiankulusta.
• Epätasainen keittoastian pohja lisää energian kulutusta n. 30%.

Keittotason puhdistaminen

Estääksesi tason vahingoittumisen, poista heti, tason vielä ollessa kuuma, kaapimella tasolle ylikiehuneet runsaasti sokeria sisältävät keitokset (esim. marmeladi), samoin sulanut muovi ja folio.

Älä koskaan käytä hankausainetta, naarmuttavia sieniä, uuninpuhdistusainetta tms. keraamisella tasolla.

I Poista tahrat yms. kaapimella.
2 Käytä lieden mukana toimitettua puhdis-tusainetta, kun keittoalueiden varoitusvalot ovat sammuneet. Ravista pulloa, annostele muutama tippa ja levitä kuivalla talouspaperilla. Poista lika/puhdistusaine kaapimella edestakaisin työnnöin.

3 Hankaa kiiltäväksi kostealla talouspaperilla. Älä jätä puhdistusainetta tasolle, vaan poista kostealla pyyhkien huolellisesti. Aine saattaa muuten syöpyä kiinni keittoaluetta seuraavan kerran käytettäessä. Lopuksi taso kuivataan.

Puhdistuskaavin

Käsittele kaavinta varovasti, sen terä on erittäin terävä. Älä anna lasten käyttää kaavinta.

Käytä kaavinta vaikeasti puhdistettavan lian ja ylikiehuneen ruoan poistamiseen keraamiselta keittotasolta. Kaapimen terävää terää suojaa suoja, kun kaavinta ei käytetä. Ennen kuin käytät kaavinta ensimmäistä kertaa, kaapimen kuljetuksen ajaksi suojattu terä on käännettävä.

I Paina sisään kaapimen päällä olevaa painonappia ja työnnä nappia eteenpäin niin paljon kuin mahdollista (KATSO KUVAA).
2 Poista terä kaapimesta. Aseta terä takaisin kaapimeen terävä puoli ulospäin.
3 Lukitse terä kaapimessa olevilla ulokkeilla (KATSO KUVAA).
4 Paina painonappia voimakkaasti ja työnnä nappia taaksepäin niin paljon kuin mahdollista.

NÄIN KÄYTÄT PUHDISTUSKAAVINTA:

I Työnnä terä ulos painamalla kaapimen päällä olevaa painonappia ja työnnä sitä eteenpäin niin paljon kuin mahdollista (KATSO KUVA). Voit tarkistaa, että terä on lukittunut painamalla sitä kovaa pintaa, esim. työtasoa vasten.
2 Tarkista, että terä on puhdas ja ehjä, jottei se naarmuttaisi tasoa. Uuden terän puhdistuskaapimeen voit hankkia lähimmän valtuutetun huollon kautta.
3 Pidä kaavinta noin 45°:een kulmassa puhdistettavaa pintaa vasten. Voit näin painaa terää voimakkaasti tasoa vasten naarmuttamatta sitä.
4 Puhdista terä huolellisesti talouspaperilla käytön jälkeen.
5 Työnnä terä sisään käytön jälkeen painamalla painonappia ja työntämällä se taaksepäin niin paljon kuin mahdollista. Säilytä kaavin poissa lasten ulottuvilta.

Uunissa on irrotettavat uunikannattimet, joissa on kolme kannatintasoa. Voit katsoa tämän käyttöohjeen Leivonta- ja ruoanlaittotaulukoista, mikä kannatintaso on sopiva eri uunitoiminnolle ja eri lämpötiloille.

Uunin toiminnot

Kaikissa toiminnoissa merkkivalo palaa kuumennus-vaiheessa ja sammuu kun haluttu lämpötila on saavutettu (syttyy ja sammuu, kun termostaatti kytkee ja katkaisce). Valitaksesi uunitoiminnon, käännä uunin toimintoväännintä myötäpäivään haluamasi toimin-non kohdalle (katso alla).

UUNISSA ON SEURAAVAT TOIMINNOT:

Valaistus

Uunin valaistus syttyy automaattisesti aina, kun valitset toimintoja. Voit halutessasi kytkeä ainoastaan valon, ilman että mikään muu toiminto on kytkettynä.

Ylä-/alalämpö

Ylä- ja alavastus kytkettynä.

Ylälämpö

Ylävastus kytkettynä.

Alalämpö

Alavastus kytkettynä.

Grilli

Grillivastus kytkettynä.

Pikakuumennus

Grilli- ja alavastus kytkettynä. Uuni lämpiää 200°C:een noin 7 minuutissa. Voidaan käyttää myös kuorrutuksen yhteydessä.

Hyödyllisiä ohjeita

Älä koskaan aseta alumiinifoliota, leivinpeltiä tai uunipannua suoraan uunin pohjalle. Mikäli uunin alalämmön siirtyminen estetään, uunin pohjan emali saattaa vaurioitua ylikuumenemisesta. Uuni kuumenee käytössä. PIDÄ LAPSIA SILMÄLLÄ.

Pelti voi vääntyä lämpötilan vaihtumisen yhteydessä ja/tai jos se on täytetty epätasaisesti esimerkiksi

pizzalla. Pelti palautuu jäähtyessään alkuperäiseen muotoonsa.

Miten valita oikea uunitoiminto? Seuraavassa käytännön neuvoja ja vihjeitä miten valitset uunitoiminnon valmistaessasi erilaisia ruokalajeja:

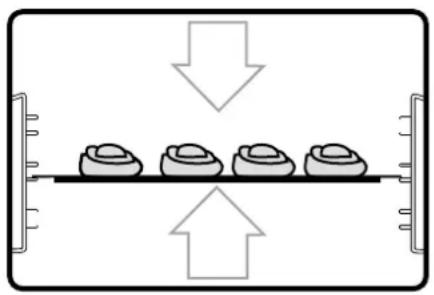

Leivonta

Noudata taulukon ohjeita. Kokeile pehmeitä kakkuja hammastikulla noin 5 minuuttia ennen täyttä aikaa. Voit lyhentää tai pidentää paistoaikaa. Valmistusohje, vuokien materiaali, väri, muoto ja koko voivat vaikuttaa lopputulokseen. Kirkkaissa alumiinivuoissa pais-tetut kakut ovat yleensä vaaleita. YLÄ-/ALALÄMPÖ antaa tasaisen värin koko pinnalle.

Ruoanvalmistus

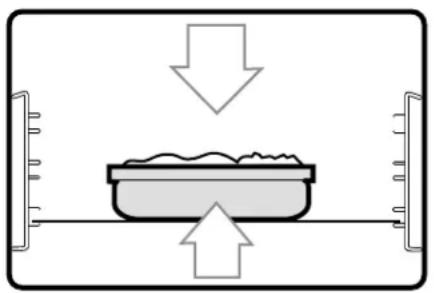

YLÄ-/ALALÄMPÖ on yleensä paras ruoan kypsennykseen yhdellä kannattimella. Noudata taulukon ohjeita.

Paistaminen

Uunissa paistaminen on vaivatonta ja kätevää. Valitse uuninkestävä vuoka, johon liha juuri mahtuu, tällöin paistoliemi ei kuivu. Joulukinkusta valuu paistettaessa yleensä paljon nestettä. Käytä sen vuoksi suurta paistovatia tai uunipannua ja ota se uunista varovasti.

Grillaus

Grillattavan ruoan koko, rasvaisuus, muoto, määrä ja lämpötila vaikuttavat kypsymisaikaan ja lopputulokseen. Kala ja vaalea liha (linnut, vasikka ja porsas) eivät ruskistu yhtä helposti kuin punainen liha (nauta ja riista). Grillausöljy ja/tai grillimauste parantavat väriä, mutta lisäävät palamisvaaraa.

Grillauksen paras lopputulos saavutetaan silloin, kun ruokaa ei laiteta grilliin suoraan jääkaapista. Kuivaa ruoka ja aseta se uuniritilälle. Mausta mieleiseksesi. Muista aina laittaa ritilän alle foliolla peitetty pelti, joka kerää rasvan tms. Porsaankyljykset, pihvit, kalafleet yms. asetetaan uunin yläosaan, kun taas esimerkiksi paksut paahtokyljet asetetaan alaosaan.

Käännä toimintoväännin asentoon ja lämpötilan valitsin haluttuun lämpötilaan, max 250°C. Aloita grillaus 3–5 minuutin lämmityksen jälkeen. Tarkkaile kypsymistä ja käännä ruoka ainakin kerran kypsennyksen aikana. Liian pitkä grillausaika kuivattaa, ja pahimmassa tapauksessa polttaa ruokasi. Uunin luukun on oltava suljettuna grillauksen aikana.

S Gratinointi (pikakuumennus)

Antaa väriä kuorrutuksiin esim. paistoksiin ja lämpi- miin voileipiin. Tätä toimintoa voit myös käyttää uunin pikakuumentamiseksi asetettuun lämpötilaan. Kun uuni on lämmennyt haluamaasi lämpötilaan, valitset haluamasi uunitoiminnon. Uuni kuumenee 200°C:seen n. 8 minuutissa. Älä valitse tätä toimintoa, jos aioit paistaa pikkuleipiä tai marenkeja.

Puhdistus ja hoito

Uuni

Uuni on pinnoitettu sileällä emalilla. Katso kappaleesta "Uunin luukku", kuinka luukun osat voi puhdistaa.

JOS UUNI ON HYVIN LIKAINEN, MENETTELE SEURAAVASTI:

I Poista kiinnitarttuneet roiskeet ja ylikiehumiset esim. puisella tai muovisella paistinlastalla.
2 Levitä sienellä uunin pohjalle suopaa, mieluimmin nestemäistä.
3 Sulje luukku. Valitse lämpötilaksi 100°C ja kytke ylä-/alalämpö noin 10 minuutiksi.
4 Kun uuni on jäähtynyt, pese se puhtaalla vedellä. Käytä tarvittaessa saippuoitua teräsvillaa varovasti. Pyyhi kuivaksi.

Uunin luukku

Uunin luukun rakenne on kaksiosainen. Luukun lasit ovat sisäpinnoiltaan läpöä heijastavat, jonka ansiosta luukun ulkopinnan lämpötila on alhainen.

Varo vaurioittamasta luukun lasia puhdistuksen yhteydessä. Jos lasin reunoihin tulee säröjä, se saattaa särkyä muutaman lämmityskerran jälkeen.

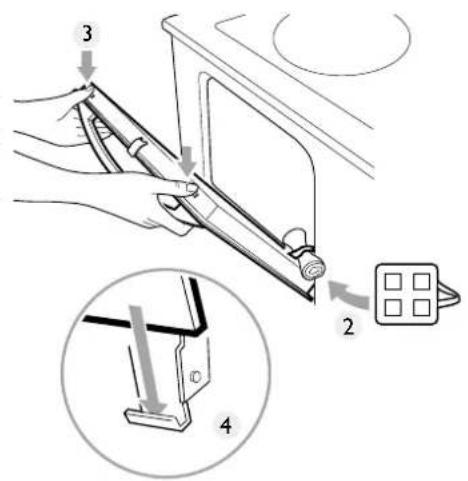

I Varmista, että luukun salpa on toiminnassa, ennen kuin irrotat uloimman lasin.

2 Avaa sitten luukku ja aseta saranakaarien väliin esim. rullatut patalaput (katso kuva). Ne estävät luukkua sulkeutumasta. Käännä luukku sitten ylös.

3 Pidä kiinni luukun kahvasta, paina luukun yläreunan kaksi jousta sisään ja vapauta lasi.

4 Aseta lasi puhdistuksen jälkeen molemmista reunoistaan (katso kuva) pienen koukun päälle. Jos lasi on crittäin likainen, käytä mukana seuraavaa kaavinta. Varmista, että luukku kiinnittyy hyvin molemmilta puolilta.

5 Paina sitten luukun yläreunan kaksi jousta sisään ja paina lasi paikalleen.

6 Poista patalaput.

Uunilampun vaihto

I Käännä kaikki vääntimet nolla-asentoon ja varmista, ettei uuni ole lämmin.

2 Irrota suojalasi (KATSO KUVA).

3 Irrota viallinen lamppu.

4 Asenna tilalle uusi E14-kannalla varustettu lamppu, jossa on merkinnät 230-240V, 15W ja 300°C.

5 Asenna suojalasi paikalleen.

Uunivarusteet

Irrota uunikannattimet alakulmasta (1), nosta vinosti ylöspäin ja poista ne uunista (2). Pese kannattimet ja ritilä (kuten myös muut mahdolliset grillausvarusteet) käsin tai astianpesukoneessa. Mikäli kannattimet ovat erittäin likaiset, liota niitä ennen kuin esim. puhdistat ne saippuoidulla teräsvillalla.

Leivinpelti, reikäpellit ja uunipannu pyyhitään talouspaperilla käytön jälkeen ja voidaan tarvittaessa pestä käsin. Kiinnipalanutta likaa voi kaapia esim. puu- tai muovilastalla (ei kuitenkaan reikäpeltiä).

Säilytyslaatikko

I Tyhjennä laatikko puhdistusta varten. Vedä laatikko auki "pysäytttimeen" asti.

2 Nosta laatikkoa kahvasta, jotta se vapautuu takareunan pysäyttimestä.

3 Vedä laatikko kokonaan auki ja nosta se pois.

Aseta puhdistuksen jälkeen laatikon pyörät kannattimille (KATSO KUVA). Nosta laatikkoa hieman työntäessäsi sitä sisään, jotta pysäytin ei tarttuisi kannattimiin.

Lieden asennuksen ja korjaukset saa suorittaa vain asennusoikeudet omaava huoltoliike tai henkilö. Liesi on painava. Reunat ja kulmat, joihin sinun ei yleensä tarvitse koskea saattavat olla teräviä. Käytä käsineitä liettä siirrettäessä.

Tarkista ennen lieden asennusta, että sen mitat ovat keittiökalusteiden mukaiset. Mittaa työpöydän korkeus lattiasta tason yläreunaan ja jalustan syvyys seinästä jalustan reunaan (KATSO KUVA). Liesi voidaan myös asentaa seinän tai vaihtoehtoisesti korkean kaapin viereen.

Lieden jalusta on toimitettaessa sovitettu 90 cm työta- sokorkeuteen ja 55 cm kalustesokkelisyvyyteen. Ellei tämän lieden korkeusmitta ole sopiva, sitä voidaan muuttaa korkeudelle 88 tai 85 cm (katso alta). Tarkista, ettei lieden johto jää puristuksiin liettä liikutettaessa.

55 90 88 85

Jalustan korkeuden muuttaminen

I Kallista liesi varovasti etuosa lattiaa vasten (KATSO KUVA). Aseta esim. pakkauksessa oleva suojakappale lattian ja lieden väliin.
2 Ole varovainen, lieden alla on teräviä reunoja. Irrota ruuvi A (1 KPL) jalustan takaosan keskellä sekä ruuvit B (4 KPL, KATSO KUVA).
3 Siirrä jalustan sisempi osa haluamallesi korkeudelle, joko 85, 87 tai 90 cm (KATSO KUVA).
4 Kiinnitä uudelleen ruuvit A ja B.

Asennus vaakasuoraan

Lieden on oltava vaakasuorassa, jotta esim. rasva leviäisi tasaisesti paistinpannun pohjalle. Tarkista vaakasuoruus asettamalla vesivaaka tai vedellä täy-tetty paistinpannu keraamiselle tasolle.

Lieden jalkoja ja pyöriä voi tarvittaessa nostaa ja laskea (-6, +12 mm) jalustan etupuolelta. Säädä etujalat moniotepihdeillä ja takapyörät ristipää-ruuvitaltalla.

Lieden asennuksen ja korjaukset saa suorittaa vain asennusoikeudet omaava huoltoliike tai henkilö. Puuttecllisesti suoritettu työ saattaa heikentää lieden toimintaa ja aiheuttaa henkilö- ja/tai omaisuusvahinkoja.

Liitäntäohje on liitäntäriman välittömässä läheisyy-dessä. Lieden liitäntäteho ja jännite on mainittu arvokilvessä, joka on lieden oikealla sivulla.

Huelto

Lieden korjaukset saa suorittaa vain asennusoikeudet omaava huoltoliike tai henkilö. Puutteellisesti suoritettu työ saattaa heikentää lieden toimintaa ja aiheuttaa henkilö – ja/tai omaisuusvahinkoja.

Joitakin yksinkertaisia toimenpiteitä saa ja voi itse tehdä, mikäli liesi ei toimi moitteettomasti, katso sivut 42 ja 43.

Taku

Liedelle myönnetään ostopäivästä lukien kahden (2) vuoden takuu, joka kattaa materiaali- ja valmistusviat. Takuuehdot noudattavat alan yleisiä ehtoja, ja niitä on saatavana joko myyjäliikkeestä tai maahantuojalta. Säilytä ostokuitti, jotta siitä voidaan määrittää takuun alkamispäivä.

Huollot

Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät puhelinluettelon keltaisilta sivuilta tai soittamalla numeroon 0200 - 2662 (0,95 mk/min + pvm). Varmistaaksesi laitteesi moitteettoman toiminnan vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.

Huollosta ja varaosien myynnistä vastaa Oy Electrolux Kotitalouskoneet Ab-Huoltolux, puh. [phone], Porissa. Korvaus huollosta voidaan periä myös takuuaikana:

• aiheettomasta valituksesta
- ellei käyttöohjeita ole noudatettu.

Kuluttajaneuvonta

Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon 0200 -2662 (0,95 mk/min + pvm).

Lieden oikealle sivulle kiinnitetyssä arvokilvessä on tiedot liedestä. Kopioi tiedot alla olevaan kohtaan, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen.

Malli:
Tuotenumero
Sarjanumero
Ostopäivä

Oikeudet muutoksiin pidätetään. Tämä laite täyttää EN:n asettamat määräykset 89/336/EU ja 73/23 EEC. IEC luokka Y.

SK 5252

Leveys (mm): 500

Korkeus, 900

toimitettaessa (mm):

Syvyys (mm): 600

Tilavuus, uuni (litraa): 37

Liitäntäteho 230V-liesi 8815

(W):

KBTTOALUET KOKO (mm) TEHO (W)

Takavasen: 145 1200

Takaoikea: 180 1700

Etuvasen: 180 1700

Etuoikea: 145 1200

MERKKIVALOLAMPPU: glimlamppu.

UUNILAMPUN kanta E14, merkinnät 230-240V, 15W ja 300°C.

Taulukot

Leivontataulukko

	°CMinuutit
Kakkupohja	175–200 A 30–40
Kääretorttu	225–250 K 5–7
Marengit	100–125 K 40–50
Muffinssit	225 K 10–12
Murotaikinapikkuleivät	175–200 K 5–10
Piparkakut	175 K 5–7
Pitkot/kranssit	200–225 A 15–20
Pitkulaiset leivät, raskaat	175–200 A 50–60
Pullat, ruoka– & kahvileivät	225 K 8–12
Pyöreat leivät	225 A 30–35
Reikäleivät	200–225 K 10–15
Sokerikakku, kuohkea	175 A 35–45
Sokerikakku, tiivis	150–175 A 50–60
Sämpylät	225–250 K 8–10
Teeleivät	225–250 K 8–10
Vuokaleivät,/pitkulaiset leivät, kevyet	200–225 A 30–40

Pellin korkeuden valinta

UUNISSA ON KOLME KANNATINTASOA (KATSO KUVA):

Y= Uunin yläosa (kannatintaso 3)

K= Uunin keskiosa (kannatintaso 2)

A= Uunin alaosa (kannatintaso 1)

Ruoanvalmistustaulukko & grillaus

	Max. 250°C grillauksessa
Broileri		175 K
Broilerinpuolikkaat *			200 - 225 40	-50 A
Entrecôte, n. 1,5 cm			250	10	-15 Y
Filee (sika, nauta, riista)		175 A/K 55 - 60
Grillimakkara			250 5 - 8	Y
Jauhelihapihvi, pakastettu 90 g			250 10 -12 Y
Kala
-keitetty			200 A
-omassa liemessä keitetty			100 A
-paistettu			200 - 225		A
Kinkku, tuore		175 A	70
Kohokkaat		175 - 200			K
Lapapaisti		175 A	75
Lihamureke		175 - 200			A/K
Lihapullat uunipannussa		225 K
Munakkaat		200 - 225			K
Naudanpaisti		125 A	70 - 75
Paahtokylki*		175	200 - 225		A
Paahtopaisti		125 A	55 - 60
Paisti (vasikka, lammas, riista)		175 A	70 - 75
Paistokset		225 A/K
Pekonipannukakku		225 K
Pihvi, n. 1,5 cm			250 6 - 8	Y
Piirakat		225 K
Pizza
Porsaan selkäpaisti		175 A	80 - 85
Porsaankyljys n. 1,5 cm			250	12 - 15 Y
Sian selkäpaisti n. 1,5 cm			250 15 -20 Y
Silakkapihvit		225 K
Uuniperuna		225 A/K
Vuoat, laatikot		200 - 225			A/K

* Valitse alhaisempi lämpötila, kun käytät grillausmausteita tai –öljyjä.

Neuvoja ja vinkkejä käytännön ongelmiin

Ongelma Syy Toimenpiteet

Ruoka-/vehnäleivät, pehmeät kakut eivät nouse.	Jos uunin lämpötila on liian alhainen, leivonnainen nousee ensin ja sen jälkeen laskee ja jää litteäksi.Ruoka– /vehnäleipätaikina ei ole kohon-nut oikein. Liian pitkä kohotus leivonnan jälkeen jättää leivonnaiset litteiksi.Liian vähän hiivaa tai leivinjauhetta.Liian kuuma rasva/nesteseos tuhoaa hiivan vaikutuksen.	Vertaa valittua lämpötilaa taulukon tai reseptin suosituksiin.Ruoka– /vehnäleipätaikina on kohotet-tava vedottomassa tilassa huoneenläm-mössä. Painettaessa taikinaa kevyesti on painauman tasoituttava itsestään. Tarkista kohotusaika reseptistä.Tarkista reseptistä, että olet mitannut oikean määrän.Sopiva nesteen lämpötila tuorehiivaa käytettäessä on 37°C. Kuivahiiva käytettäessäsi tarkista nesteen lämpötila kuivahiivapakkauksesta.
Ruoka–/vehnäleivästä, pehmeistä kakuista tulee kuivia.	Leivän kuivumisen syynä voi olla liian pieni nestemäärä, liian suuri jauhomäärä tai väärä jauholaatu.Jos uunin lämpötila on liian alhainen, leivonnaiset joutuvat paistumaan uunissa liian kauan ja kuivuvat.	Tarkista reseptistä, että olet valinnut oikean jauholaadun ja oikean määrän jauhoja/nestettä.Tarkista, että olet asettanut oikean lämpötilan.
Leivonnaiset/ruokalajit paistuvat liian tummiksi.	Jos uunin lämpötila on liian korkea, leivon-naiset tummuvat liikaa ennen kypsymistä.Liian korkealle asetettu leivonnainen/ ruokalaji saa tavallisessa paistossa liikaa ylälämpöä. Vaikutus on päinvastainen ase-tettaessa pelti liian alas.Pikakuumennus on kytketty.	Tarkista, että olet asettanut oikean lämpötilan.Tarkista taulukosta tai reseptistä, että olet valinnut oikean kannatinkorkeuden.Tarkista toimintovääntimen asento ja valitse haluamasi toiminto.
Leivonnaiset/ruoat ovat vaaleita.	Uunin pohjalle asetettu alumiiinifolio, leivinpelti tai uunipannu estää alalämmön siirtymistä ja saattaa vaurioittaa uunin emalipintaa.Vaaleissa kakkuvuoissa kakut paistuvat vaaleammiksi kuin tummissa vuoissa.	Tarkista, ettei uunin pohjalla ole mitään.Vaihda mahdollisesti tummempiin vuokiin.

Neuvoja ja vinkkejä

Älä tee liedelle mitään, mikä voisi aiheuttaa henkilövahinkoja tai vaurioittaa tuotetta. Seuraavassa on lueteltu neuvoja ja vinkkejä, joilla saat itse yrittää ratkaista ongelmat. Mikäli vika ci korjaannu, ota yhteys valtuutettuum huoltoliikkeeseen.

Ongelma Syy/Toimenpide

Liesi ei saa virtaa

Tarkista, että

• SULAKE/SULAKKEET ovat ehjät
- mahd. PISTOTULPPA on kunnolla pistorasiassa
• mahd. VIKAVIRTASUOJA ei ole lauennut

Takimmainen vasen lämpöalue ei toimi (koskee ainoastaan 230V-liesiä)

Uunin pikakuumennus on toiminnassa. Liedessä on tehonrajoitin, joka estää takimmaisen vasemman lämpöalueen toiminnan samanaikaisesti, kun uunin pikakuumennus on toiminnassa. Kytke uunin pikakuumennus pois toiminnasta, tai käytä jotain muuta lämpöaluetta.

Keitto/paistoaika on liian pitkä.

Tarkista, että keittoastia on sopiva (katso sivu 31)

Uunivalo ei toimi

Vaihda viallinen lamppu (katso sivu 36)

Luukun salpa ei toimi

Aseta salpa toimintaan (katso sivu 27)

Romutus

I Irrota lieden kaapeli seinärasiasta.
2 Katkaise kaapeli niin läheltä lieden takaosaa kuin mahdollista.
3 Poista uunin luukun turvalukitus toiminnasta, ettei siitä ole vaaraa pikkulapsille.
Ota yhteyttä paikalliseen kierrätyskeskukseen lieden romuttamista varten.

Elektro EH Helios

105 45 Stockholm

Tel. [phone]

www.elektro-helios.se

Oy Electrolux Kotitalouskoneet Ab– Elektro Helios

Pakkalankuja 6, 01510 VANTAA

Puh. 0220-2662
