BRUKSANVISNING SK6060 ELEKTRO HELIOS

⚠️ Viktig säkerhetsinformation

Utvecklingen av spisar går framåt. Du kan inte alltid använda din nya spis på samma sätt som den gamla. Läs därför genom hela instruktionsboken innan du börjar använda spisen. Lägg speciellt märke till varningar som är märkta med ⚠. Om du använder och sköter din spis på rätt sätt kommer du att ha lång glädje och nytta av den. Spisen är avsedd för normal hushållsanvändning. Tänk på att spara bruksanvisningen, som måste finnas om spisen säljs eller överlåts på annan person.

Barn

Det bör finnas en arbetsyta på minst 40 cm på båda sidor om spisen. Alternativt kan spisen installeras med en vägg eller ett högskåp på den ena sidan och en avställningsyta på den andra.

Håll barn under uppsikt. Värmezoner, ugn och kokkärl blir mycket varma under matlagningen och förblir varma under en tid. Beröring kan ge brännskador.

Installation

Ingrepp i spisen ska utföras av behörig elektriker. Arbete utfört av lekman kan skada spisen och kan leda till skada på person och/eller egendom.

Spisen är tung. Kanter och hörn som du normalt inte kommer i kontakt med kan vara vassa. Använd handskar när du flyttar spisen.

Spisen är avsedd att placeras direkt på golvet.

Om du avser att placera den på en sockel - se till att den står stadigt och är väl förankrad.

Användning

Använd aldrig en spräckt glaskeramikhäll. Vätska kan vid överkok och/eller rengöring tränga ner till spänningsförande delar. Om hällen skadats ska du bryta strömmen till spisen och kontakta service för reparation. Lägg aldrig aluminiumfolie, plast eller liknande på glaskeramikhällen. Om du råkar slå på en värmezon kommer sådant material snabbt att börja brinna eller smälta.

Lämna aldrig frityrkokning, smältning av fett, paraffin eller annat lättantändligt utan tillsyn. Vid eventuell brand ska du stänga av alla spisvred och fläkten. KVÄV ELDEN MED ETT GRYTLOCK, använd aldrig vatten.

Använd endast kärl som är avsedda för glaskeramikhäll.

Ugnar blir mycket heta under användning och fortsätter attvara varma länge efteråt. Var försiktig och se till att du intekommer åt värmeelementen inuti ugnen.

Obs! Håll dig på avständ från ugnen när du öppnar ugnsluckan under tillagning, eller när maten är klar, så att du inte står i vägen för den ånga eller värme som kan strömma ut när luckan öppnas.

Kontrollera kärlens bottnar. Kärl med konvex botten – som buktar utåt – ger dålig värmekontakt, och snurrar lätt runt på den plana hällen. Kontrollera att spisen är avstängd när den inte används. Alla vred ska vara nollställda.

Rengöring

Håll glaskeramikhäll och ugn rena. Fett och spill osar rejält vid uppvärmning och medför i värsta fall risk för brand.

Var försiktig så att du inte skadar ugnsluckans glas när du rengör luckan. Små sprickor i kanterna kan leda till att hela rutan spricker efter några uppvärmningar.

Vid rengöring med sprayprodukter, se till att inte spraya på elementen eller på termostatsensorn.

Det är absolut förbjudet att rengöra ugnen med hjälp av en högtryckstvätt.

Underhåll och service

Nollställ samtliga vred innan du byter glödlampa.

Service och reparation bör utföras av ett av leverantören godkänt företag. Använd endast originalreservdelar.

När det är dags att skrota spisen bör du se till att inga olyckor kan inträffa. Se till att nätsladden är ordentligt skild från strömförsörjningen (dra ut kontakten eller få spisen avlägsnad från väggen på lämpligt sätt) och kapa sedan ledningen så nära spisens bakstycke som möjligt. Kontakta kommunen för att ta reda på var du kan lämna in spisen.

Symbolen påprodukten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Innehåll

Till användaren

Viktig säkerhetsinformation 19

Vreden och kontrollamporna 21

Glaskeramikhäll 21

Ugnen 22

Före första användning: 23

Så här använder du: 23

Ugnen 24

Använda ugnen 25

Grillning 26

Stek-/bakningstabeller 27

Så här sköter och rengör du: 28

Konsumentköp EHL 31

Råd och tips: Vid praktiska problem 32

Råd och tips: Vid tekniska problem 33

Uppackning 34

Till installatören

Tekniska data 34

Installation 35

Elektrisk anslutning 35

Användning av bruksanvisningen

Följande symboler används i bruksanvisningen för att göra den mer överskådlig:

Säkerhetsinformation

Beskrivning av arbete steg för steg

Råd och tips

Miljöinformation

Denna apparat uppfyller följande EU-direktiv: 73/23 – 90/683 (lågspänningsdirektiv) – 93/68 (generella direktiv) – 89/336 (direktiv om elektromagnetisk kompatibilitet), gällande version

Vreden och kontrollamporna

Elektro Helios 1 2 3 4 5

1. Vred till värmezonerna
2. Funktionsvred ugnen
3. Termostatvred ugnen
4. Kontrollampa ugnen
5. Kontrollampa spisen

Glaskeramikhällen

Glaskeramikhällen har fyra värmezoner. När du sätter på en zon lyser den i olika långa perioder beroende på vilket läge du valt på vredet. Även på den högsta inställningen slocknar zonen ibland för att förhindra överhettning. Glaskeramikhällen har fyra värmevarnare. Lampan för en zon lyser om zonen är varmare än 55°C, även om den är avstängd.

Glaset i hällen är hårt, glatt, härdigt mot värme, kyla och temperaturchocker, men är – som allt glas – känsligt för slag. Hällen kan spräckas av t.ex. en kryddkvarn som ramlar ner. Stå inte på glaskeramikhällen, den är inte gjord för att tåla onormal belastning.

Värmevarnare

Ugnen

Information om hur du kan använda funktionerna hittar du i kapitlet "Så här använder du".

Du kan välja mellan följande funktioner:

traditionell ugn

undervärme

övervärme

grill

Ugnen är emaljerad. Ugnsluckan består av en inre och en yttre del. Den yttre delen, ugnsluckan, kan du enkelt ta av och rengöra (se kapitlet "Så här sköter och rengör du").

Termostatvred

Med termostatvredet, som vrids medurs, väljs en temperatur mellan 50°C och MAX (230°C).

Termostatlampa (°C)

När ugnstemperatur har valts, tänds denna lampa och fortsätter att lysa tills ugnen har uppnätt vald temperatur. Därefter tänds och släcks lampan samtidigt med termostaten som en indikation på hur temperaturen hålls.

Kontrollampa

Denna lampa börjar lysa när ett värmeelement tänds.

Förvaringslådan

Under ugnen finns en förvaringslåda för spisens tillbehör. Du öppnar lädan genom att ta tag mitt på handtaget och lyfta en aning uppåt. Dra sedan ut lådan.

Säkerhetsutrustningen

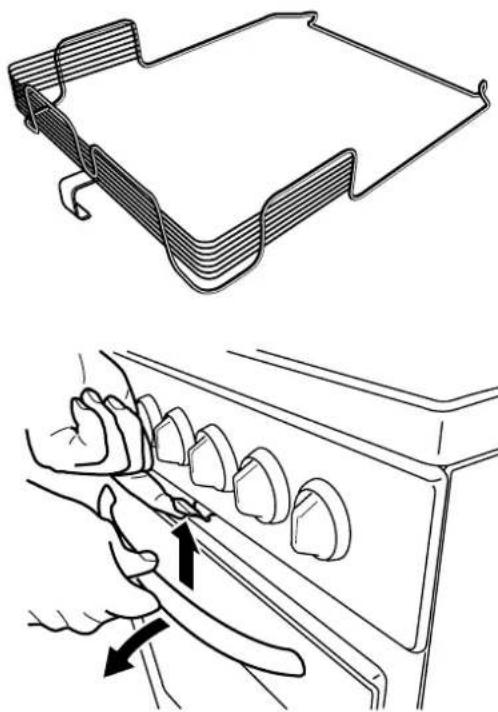

KASTRULLSKYDDET (extra tillbehör) monteras för att göra det svårare för barn att komma åt t.ex. en het kastrull.

LUCKSPÄRREN gör det svårare för barn att öppna ugnsluckan.

Tryck spärren uppåt när du skall öppna ugnsluckan.

Funktionsvred för ugnen 0

Termostatved 50 100 200 max 150

Före första användning:

Rengör tillbehören

Rengör plåtar mm i varmt vatten och handdiskmedel. Skölj och torka torrt.

Bränn av ugnen

Håll barn under uppsikt! Spisen blir mycket varm.

Innan du använder ugnen för första gången måste den brännas av.

1. Vrid funktionsvredet för ugnen till och termostaten på maxvärme.
2. Vädra i köket. Stäng av ugnen när de "nya" lukterna är borta.
3. Tvätta av ugnen och luckans insida med varmt vatten och handdiskmedel. Torka torrt.

Så här använder du:

Glaskeramikhäll

Använd aldrig en spräckt glaskeramikhäll. Vätska kan vid överkok och/eller rengöring tränga ner till spänningsförande delar. Om hällen skadats ska du bryta strömmen till spisen och kontakta service för reparation.

Lämna aldrig frityrkokning, smältning av fett, paraffin eller annat lättantändligt utan tillsyn. Vid eventuell brand ska du stänga av alla spisvred och fläkten. KVÄV ELDEN MED ETT GRYTLOCK, använd aldrig vatten.

Lägg aldrig aluminiumfolie, plast eller liknande på glaskeramikhällen. Om du råkar slå på en värmezon kommer sådant material snabbt att börja brinna eller smälta.

Värmezonerna styrs med vred som har fasta lägen från 0 till 3. 3 ger den högsta värmen. Vreden kan vridas åt bägge håll. När du slår på en värmezon tänds den röda kontrollampan på spisen. Se till att hällen och kärlets botten är torr och ren när du sätter kärlet på en värmezon. När du har satt kärlet på plats kan du välja en lämplig inställning med vredet. Vanligtvis kan du börja med att ha vredet på högsta läget och sedan fortsätta med lägre temperatur. Du kommer snart att lära dig vilka inställningar som passar bäst för olika kärl, mängder och innehåll. Använd aldrig hällen som avlastnings- eller förvaringsplats.

0 3 1 2

Välja ett lämpligt kärl

En spis med glaskeramikhäll ställer större krav på dina kärl än en spis med plattor. Följande är värt att tänka på:

• Kontrollera kärlens bottnar. Kärl med konvex botten (som buktar utåt) snurrar lätt på hällen och ger dålig värmekontakt.
• Aluminium har god värmeledningsförmåga, men kan lämna silverliknande fläckar på hällen. Du kan ta bort fläckarna med rengöringsmedlet som medföljde spisen.
• Kastruller och kannor i glas eller emaljerade med grovt mönster sliter, om de dras fram och tillbaka, mer på hällen än vad kärl av andra material gör.

När du ska köpa ny kastrull är det lämpligt att välja en modell av rostfritt stål som har sandwichbotten, dvs. en botten med lager av olika metaller. För att spara tid och därmed energi, bör kärlets kontaktyta vara:

• minst lika stor som värmezonen. Om bottnen är mindre än värmezonen kommer eventuellt överkok snabbt att brännas fast på hällen.
• finmönstrad lätt konkav (inåtböjd) eftersom den planas ut vid uppvärmning.

Ugnen

Lägg aldrig aluminiumfolie, plåtar eller formar direkt på ugnens botten. Hindras undervärmen kan emaljen skadas på grund av överhettning.

Ugnen blir varm under användning, håll barn under uppsikt. Vid temperaturväxlingar och/eller ojämn placering av t.ex. pizza på en plåt finns det risk att den slår sig (blir skev). Plåten återgår till sin ursprungliga form när den kallnar.

Ugnen har följande funktioner:

traditionell ugn – tak- och bottenelement inkopplade

undervärme – bottenelement inkopplat

övervärme – takelement inkopplat

grill – grillelement inkopplat

För samtliga funktioner tänds den gula kontrollampan när ugnen värms upp, och lampan slocknar när inställd temperatur uppnåtts (tänds och släcks när termostaten slår till och från).

Placering i ugnen

Ugnen har 4 nivåer (se fig.).

All matlagning ska ske med stängd ugnslucka.

Ugnen är utrustad med ett exklusivt system som skapar en naturlig luftcirkulation och en konstant återcirkulation av ånga. Detta system gör det möjligt att ångkoka maten och hålla rätterna mjuka inuti och knapriga utanpå. Dessutom reduceras tillagningstiden och energiförbrukningen till ett minimum. Under tillagningen kan ånga bildas som strömmar ut när ugnsluckan öppnas. Detta är helt normalt.

Obs! Håll dig på avständ från ugnen när du öppnar ugnsluckan under tillagning, eller när maten är klar, så att du inte står i vägen för den ånga eller värme som kan strömma ut när luckan öppnas.

Traditionell ugn

Ställ funktionsvredet på önskad symbol (☐) och termostatvredet på önskad temperatur. Om det krävs mer värme från tak- eller bottenelementen kan plåten flyttas upp eller ner, eller också kan funktionsvredet ställas på (endast övervärme) eller (endast undervärme).

Grillning

Ställ funktionsvredet på önskad symbol (☐), och termostatvredet på önskad temperatur.

Vid grillning av kött eller fisk ska du pensla bitarna med lite olja och placera dem direkt på gallret. Rätt nivå i ugnen beror på bitarnas tjocklek. Kom ihåg att placera ugnspannan i falsen längst ner och med lite vatten i. Detta motverkar rökbildning och obehaglig lukt.

• ANVÄND ALLTID grytlappar när du hanterar en varmugn.
• Temperaturen inne i ugnen kan bli så hög som 230°C. Använd alltid ugnsfasta formar och fat i ugnen.
• Obs! - Placera aldrig några föremål direkt på ugnsbotten och täck inte ugnsbotten med aluminiumfolie under matlagningen eftersom detta kan skada ugnens emaljytor och maten du tillagar. Placera alltid kokkärl, ugnssformar och aluminiumfolie på något av ugnens hyllplan.
• Tillredning med olja eller fett måste ske under konstant övervakning eftersom denna typ av mat kan fatta eld vid alltför kraftig uppvärmning. Av samma orsak måste du vara försiktig när du ska sätta in eller ta ut mat ur ugnen så att olja och fett inte droppar ner på ugnens botten. Om detta ändå sker bör du rengöra ugnen noga för att slippa obehaglig lukt eller rökutveckling.

När maten värms upp bildas ånga, på samma sätt som när du kokar vatten. När ångan kommer i kontakt med ugnsglaset kondenseras den och bildar droppar på glaset. Detta är helt normalt, och innebär inte att det är något fel på ugnen.

Vi rekommenderar att du torkar bort eventuell kondens efter varje användningstillfälle.

i Råd och tips vid tillagning av fisk och kött

Kött kan placeras antingen i en ugnsfast form eller direkt på ugnsgallret. Om du lägger köttet direkt på gallret måste du komma ihåg att placera långpannan i den nedersta falsen med lite vatten i. Långpannan hindrar att fett droppar ner på ugnens botten. Vitt kött, fågel och alla typer av fisk tillagas i allmänhet i medeltemperatur (mellan 150-175°C). Om du vill ha en rostbiff (fransk) med röd eller rosa snittyta är en lägre temperatur (125°C) och längre stektid att rekommendera.

i Råd och tips vid bakning

Kakor bakas ofta i medeltemperatur (150-200°C).

Förvärmning av ugnen (ca. 10 minuter) rekommenderas vid bakning av kakor. När du väl satt in kakorna/bullarna i ugnen ska luckan hållas stängd under hela tillagningstiden. Bakningen kan följas genom ugnsluckans glasruta.

i Råd och tips vid grillning

När du grillar kött eller fisk ska gallret smörjas med lite olja och sedan kan maten placeras direkt på gallret.

Under grillningen kommer värmen endast från det övre grillelementet. Därför behöver du tänka på att anpassa nivån i ugnen efter köttets eller fiskens tjocklek.

Kom ihåg att placera en långpanna i den nedre falsen med lite vatten i.

	Innertemp. °C
Kött
Rostbiff, blodig	50-55
Rostbiff/ nötstek, röd	55 - 60
Rostbiff/nötstek, rosa	65
Nötstek, genomstekt	70 - 75
Skinkstek, fläskstek 80
Karré med ben	85
Rimmad skinka i folie	73 - 75
Lamm/kalvstek, rosa	70
Lamm/kalvstek, genomstekt	75
Köttfärslimpa	75-80
Fågel
Hel kyckling	85
Kyckling/kalkonbröst, filé	75
Kalkon, hel eller halv	90
Fisk
Hel fisk ca 1 kg (gös, torsk)	65
Hel lax / sida, ca 1 kg	58
Se till att spetsen på en stektermometern ligger mitt i köttet / fisken, inte i ett fettparti eller mot ben.

Obs! - Placera aldrig några föremål direkt på ugnsbotten och täck inte ugnsbotten med aluminiumfolie under matlagningen eftersom detta kan skada ugnens emaljytor och maten du tillagar.

Placera alltid kokkärl, ugnformar och aluminiumfolie på något av ugnens hyllplan.

Obs! - Var försiktig när du sätter in och drar ut gallret och långpannan så att inte ugsutrymmets emaljerade yta skadas.

Grillning

i Tillagningstiden inkluderar inte ugnens uppvärmningstid som är ca 10 minuter.

TYP AVRÄTT	Mängd	Vikt	Grilling		Tillagningstid minuter
			Nivå	temp. °C	Ovansida	Undersida
Entrecöte 4 800 3 max Biffar 4 600 3 max 10~12 6~8Korv 8—3 max 12~15 10~12Fläskkotletter	12~15	12~14
	4	600	3	max	12~16	12~14
Kycklinghalvor	2	1000	3	max	30~35	25~30
Kebab	4	—	3	max	10~15	10~12
Kycklingbröst (filé)	4 400	3 max	12~15	12~14
Fisk (filéer)	4	400	3	max	12~14	10~12
Varma mackor	4-6	—	3	max	5~7	—
Rostat bröd	4-6	—	3	max	2~4	2~3

OBSERVERA:

De angivna ugnstemperaturerna är endast rekommendationer. Det kan vara nödvändigt att höja eller sänka denna temperatur för att erhålla ett önskvärt resultat.

Stek-/bakningstabeller

Tillagningstiden inkluderar inte ugnens uppvärmningstid som är ca 10 minuter.

Traditionell matlagning och tillagning

VIKT (GRAM)	TYP AVRÄTT	Traditionell tillagning		Tillagning tid minuter	KOMMENTARER
		Fals	Temp. °C
	Kakor
	Tung sockerkaka 1	60 60 ~ 80 l kakform
	Äpplekaka 1 180 40	~ 60 l form
	Tårtbotten 2 175 30	~ 40
	Fruktkaka 1 175 45	~ 60 l kakform
	Lätt sockerkaka 1	75 35 ~ 45 l kakform
	Mjuk pepperkaka 1	70 40 ~ 60 l kakform
	Tunga muffins 2 175	25 ~ 35	På bakplåt
	Maränger	2	100	90 ~ 120	På bakplåt
	Lätta muffins 2 200	15 ~ 25	På bakplåt
	Bröd och pizza
1000	Tunga limpor	1	190	40 ~ 60	1-2 st
500	Formbröd	1 190 30 ~ 45 l form
250	Panpizza	1	210	15 ~ 30	I långpanna
	Portionsbröd	2	190	12 ~ 20	På bakplåt
	Vetebullar	2	225	9 ~ 15	På bakplåt
	Maträtter
	Potatisgratäng	2 200 45 ~ 60		I ugsfast form
	Quiches	1 200 35 ~ 45		I ugsfast form
	Lasagne	2	180	45 ~ 60	I ugsfast form
	Cannelloni	2	200	40 ~ 55	I ugsfast form
	Kött
1200	Fläskstek	2	175	100 ~ 130	I form på galler
1000	Kalvstek	2	175	90 ~ 120	I form på galler
1500	Engelsk rostbiff
	lätt röd	2	210	50 ~ 60	I form på galler
	rosa	2 210 60 ~ 70		I form på galler
	genomstekt	2	210	70 ~ 80	I form på galler
1200	Lamm	2	175	110 ~ 130	Lår
1000	Kyckling	2	190	60 ~ 80	Hel
4000	Kalkon	2	180	210 ~ 240	Hel
1500	Anka	2	175	120 ~ 150	Hel
3000	Gås	2	175	150 ~ 200	Hel
1500	Hare	2	190	150 ~ 200	I delar
	Köttfärslimpa	2	175	90 ~ 110	I form
	Fisk
1200	Foreller, hel fisk	2	190	30 ~ 40	3-4 fiskar
1500	Fiskfiléer, i skivor	2	190	25 ~ 35	4-6 filéer

OBSERVERA:

De angivna ugnstemperaturerna är endast rekommendationer. Det kan vara nödvändigt att höja eller sänka denna temperatur för att erhålla ett önskvärt resultat.

Så här sköter och rengör du:

Allmänt

Spisen rengör du enklast med en ren trasa, varmt vatten och lite handdiskmedel. Använd aldrig stålull eller andra repande medel som kan skada emaljen, utom till vissa delar av spisen som ibland kan behöva en grovrengöring. Vilka de är och hur du gör kan du läsa om nedan.

Glaskeramikhällen

För att inte skada glaskeramikhällen måste du omedelbart ta bort överkok med hög sockerhalt medan hällen fortfarande är het. Detsamma gäller plast och folie.

Använd aldrig skurmedel, ugsrengöringsmedel eller liknande på hällen. Om hällen blivit smutsig:

1. Ta bort smutsen med glasskrapan och milt tvålvatten. (En glasskrapa kan du köpa i butiker som säljer vitvaror, eller hos vår serviceavdelning.)
2. Använd rengöringsmedel avsett för spishällar när värmevarnare slocknat. Skaka flaskan och spruta ut en liten mängd rengöringsmedel direkt på hällen. Följ anvisningarna på flaskan.
3. Använd en fuktig trasa för att ta bort resten av rengöringsmedlet eftersom det annars kan brännas fast nästa gång du använder hällen. Torka torrt.

Ugnen

Om ugnen är mycket smutsig:

1. Använd en stekspade eller liknande för att ta bort spill som sitter fast.
2. Använd en svamp för att stryka ut mild såpa på ugnens botten, sidor och bakre väg (inte i taket).
3. Stäng luckan. Sätt ugnen på 100° C och över-/undervärme i ca. 10 minuter.
4. När ugnen har svalnat tvättar du rent emaljytorna med vatten. Om ugnen är extremt smutsig rekommenderar vi att du använder ugnsrengöringsmedel som du kan köpa i vanliga livsmedelsbutiker. Torka av ytan.

Förvaringslåda

1. Lådan hänger på två konsoler, en på varje sida. Töm lådan och dra ut den så längt det går.
2. Ta tag på båda sidor av lådan, så nära spisen som möjligt.
3. Lyft lådan lätt uppåt, men bara så mycket att den går fri från spärren.
4. Dra ut lådan (på konsolerna) och lyft ur den. Efter rengöring sätter du lådan på konsolerna och skjuter in den på plats igen.

Kontrollamporna

Kontrollamporna har normalt lång livslängd. Kontakta service om de slutar fungera.

Kontrollera att strömmen är fränkopplad innan du börjar åtgärda ugnen.

Ugnslampor måste ha följande egenskaper:

a) tåla temperaturer på upp till 300°C;
b) elektrisk spänning: 230 V - 50 Hz;
c) elektrisk effekt: 15 W/25 W;
d) sockel: E 14.

Byt lampa på följande sätt (se fig.):

a) Tryck in glaset och vrid det moturs.
b) Skruva ur den trasiga lampan.
c) Sätt dit den nya lampan.
d) Skruva dit glaset igen.
e) Anslut strömmen igen.

Var försiktig så att du inte skadar luckglaset. Små sprickor i kanterna kan leda till att hela rutan spricker efter några uppvärmningar.

Före rengöring kan ugnsluckan tas bort. Öppna ugnsluckan i vågrät position. Fäll upp byglarna på de båda luckgångjärnen bakåt mot luckan så långt som går (A).

Stäng sakta luckan tills det tar stopp.

Lyft därefter luckan tills gångjärnen lossnar (B).

Sätta tillbaka ugnsluckan

Luckan sätts tillbaka i omvänd ordning:

Sätt tillbaka luckans gångjärn i öppningarna igen (C).

Kontrollera att gångjärnen sitter rätt och symetriskt.

Öppna sedan luckan långsamt.

Kontrollera därvid att luckans hörn inte ligger emot ramen nertill.

Fäll slutligen byglarna framåt mot ugnen till låst läge (D).

Kontrollera långsamtatt luckan fungerar korrekt.

Varning:

Låt aldrig luckans gångjärnsspakar smälla igen.

Fjäderverkan kan i så fall leda till skador.

Inre rengöring av glasskivorna

Vid behov (vid nedsmutsning) kan ugnsluckan tas isär för inre rengöring.

Varning: Var försiktig vid demontering och rengöring; inuti kan det finnas skarpa kanter!

Lägg en kökshandduk under och lägg ugnsluckans utsida på en plan yta. Lägg om möjligt inte luckan på handtaget.

Tag bort de båda inre skruvarna (E), som sitter mellan gångjärnen.

Lossa aldrig skruvarna på gångjärnen!

Sätt en träslev eller liknande mellan ramen och glasskivan och lyft ramen lite uppåt(F).

Skjut därefter ramen mot luckhandtaget (G), för att skilja delarna.

Rengörglasen.

Ihopmontering sker i omvänd ordning :

Sätt ramen med överkanten framåt på glasskivans fästplåt (H) och rätta in den mot mitten (J), så att skruvhålen stämmer överens.

Tryck därefter på ramen lätt, skjut tillbaka (I) tills den snäpper in, och de båda styrplåtarna är täckta.

Sätt till sist tillbaka skruvarna (E).

Kastrullskyddet (extra tillbehör)

Kastrullskyddet ska vara monterat för att göra det svårare för barn att komma åt kärl på hällen.

Fäst kastrullskyddet i hällens bakkant, se fig.

Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstifningen. Kom ihåg att spara kvittot för eventuell reklamation.

Konsumentkontakt

Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel. 0771 – 11 44 77 eller via e-mail på vår hemsida www.elektrohelios.se

Service och reservdelar

Vill du beställa service, installation eller reservdelar ber vi dig att kontakta Electrolux service på tel. 0771 – 76 76 76 eller via e-mail på www.elektrohelios.se

Du kan även söka hjälp via din återfösäljare.

Adressen till din närmaste servicestation finner du via www.elektrohelios.se se eller i telefonkatalogen Gula sidorna under rubrik Hushållsutrustning, vitvaror - service.

Innan du beställer service, kontrollera först om du kan avhjälpa felet själv. Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker.

Innan du kontaktar service, skriv upp följande enligt dataskylten:

Modellbeteckning ......

Produktnummer ......

Serienummer ....

Inköpsdatum ....

Hur och när uppträder felet ?

Service och reservdelar (gäller i Finland)

Alla servicearbeten, reservdelsbeställingar och eventuella reparationer får utföras endast av ett auktoriserat serviceföretag. Information om det närmaste auktoriserade serviceföretaget får du från numret 0200-2662 (0, 1597 •/min+lna), * eller telefonkatalogens gula sidor "hushållsapparatservice".

För att säkra maskinens klanderfria funktion skall man vid reparationer använda endast originala reservdelar.

- När du beställer service eller reservdelar bör du veta produktnummer och modellbeteckning som står på dataskylten. Skriv upp dem här så har du dem tillhands när du behöver dem.

Mod:

Prod. Nr:

Ser. Nr:

Inköpsdatum:

Konsumentrådgivare i Finland

Vid eventuella tekniska problem eller om du har frågor angående maskinens funktion eller användning, ber vi dig ringa vår konsumentrådgivare, tel. [phone] (0,1597 •/min+lna). Konsumentrådgivaren kan också kontaktas via elektronisk post, adress [e-mail].

Garanti i Finland

Produktens garantitid kan definieras separate. Finns det ingen definierad garantitid, har produkten garanti enligt den gällande lagstiftningen och de lokala bestämmelserna. Garantivillkoren uppfyller branchens allmänna villkor enligt den gällande lagstiftningen. Spara inköpsvittot som verifikation för inköpsdatumet, som avgör garantitidens början.

Kostnaderna kan debiteras även under tid som omfattas av kostnadsfri service

- vid onödigt servicebesök.

- om tillverkarens anvisningarna för installation, användning och skötsel inteföljts.

i Råd och tips: Vid praktiska problem

PROBLEM ORSAK ÅTGÄRD
Bröd och mjuka kakor blir platta.	För låg ugnstemperatur. Bakverket jäser upp, men sjunker sedan samman.	Kontrollera att du ställt in den temperatur som rekommenderas i receptet.
	Bröddegen har inte jäst rätt. Om du låter bröd jäsa för länge kan det bli platt.	Degar bör jäsas dragfritt och i rumstemperatur. Du kan testa jäsningen genom att trycka ned den lite lätt – fördjupningen ska försvinna av sig själv.
	För lite jäst eller bakpulver.	Kontrollera att du har tagit den mängd som anges i receptet.
	För varm fett-/vätskeblandning förstör jästens verkan.	Kontrollera alltid vätskans temperatur innan du tillsätter jästen. För färsk jäst gäller 37°C, för torrjäst 45-50°C.
Bröd och kakor blir torra.	För lite vätska, för mycket mjöl eller fel mjölsort kan ge torrt bröd.	Kontrollera i receptet att du har använt rätt mjölsort och rätt mängd vätska i förhållande till mjölmängden.
	För låg ugnstemperatur gör att bakverket får stå inne längre för att bli färdigt, och blir därmed torrt.	Kontrollera att du ställt in rätt temperatur.
Bakverk/mat blir för mörka	För hög ugnstemperatur gör att bakverk och annan mat får en mörk yta innan de är färdiga.	Kontrollera att du ställt in rätt temperatur.
	För hög placering i ugnen vid över-/ undervärme ger för mycket övervärme. För låg placering ger motsatt problem.	Kontrollera i receptet att du valt rätt placering.
Bakverk/mat blir för ljusa	Aluminiumfolie, långpanna eller bakformar i botten på ugnen hindrar undervärmen.	Låt inget stå på ugnens botten.
	Ljusa bakformar ger ljusare kakor än mörka formar.	Byt ev. till mörkare formar.

i Råd och tips: Vid tekniska problem

PROBLEM	ORSAK	ÅTGÄRD
Spisen fungerar inte.	Spisen får inte ström.	Kontrollera säkringarna. Observera: En säkring per fas. Kontrollera att ev. jordfelsbrytare är tillslagen.
Det tar lång tid att koka/steka.	Olämplig kastrull eller stekpanna.	Välj en kastrull eller stekpanna med lätt konkav botten. Glas och porslin (som kan användas på spis) har sämre värmeledningsförmåga än t.ex. aluminium.
Det tar lång tid innan zonen blir varm.	Vredet felinställt.	Det är i regel lämpligt att koka/hetta upp på högsta läge, och sedan välja en lägre inställning.
Ugnslampan lyser inte.	Lampan måste bytas.	Byt lampa.
Glaskeramikhällen är flammig.	Fel rengöring av hällen.	Rengör hällen noggrant.

Uppackning

Kontrollera att spisen är felfri och utan skador.

Transportskador anmäler du omedelbart till återförsäljaren

- kontakta dem. Emballaget kan återvinnas. Kontakta

kommunen om du inte vet var du ska lämna det.

Tillbehören

Dessa tillbehör levereras med spisen:

• Emaljerad bakplåt och långpanna
• Ugnsgaller
• Bruksanvisning

Tekniska uppgifter

Mått (mm)

bredd 600

höjd 900

djup 600

Volym (liter)

ugn 56

Effekt (ugn)

Över-/undervärme 1800 W

Undervärme 1000 W

Övervärme 800 W

Grill 1650 W

Ugnslampa 25 W

Total effekt (W): 1825 W

Värmezoner

Storlek (mm) - effekt (W):

bakre vänstra 145 - 1200

bakre högra 180 - 1700

främre vänstra 180 - 1700

främre högra 145 - 1200

Enhetsklass 2 underklass 1 och klass 1

Installation

Ingrepp i spisen ska utföras av behörig elektriker.

Spisen är tung. Kanter och hörn som du normalt inte kommer i kontakt med kan vara vassa. Använd handskar när du flyttar spisen.

Innan du installerar spisen bör du kontrollera att spisens mått stämmer överens med din övriga köksinredning. Mät därför arbetsbänkens höjd från golvet till bänkens ovansida och sockeldjupet från vägg till sockelns framkant (se illustrationen). Spisen kan även installeras intill EN VÄGG eller ETT HÖGSKÅP. Spisen levereras för att passa till en bänkhöjd på 900 mm och ett sockeldjup på 600 mm. Vid behov kan du ta bort sockeln för att anpassa spisen till en bänkhöjd på 850 mm. Kontrollera att nätkabeln inte kommer i kläm när du flyttar spisen.

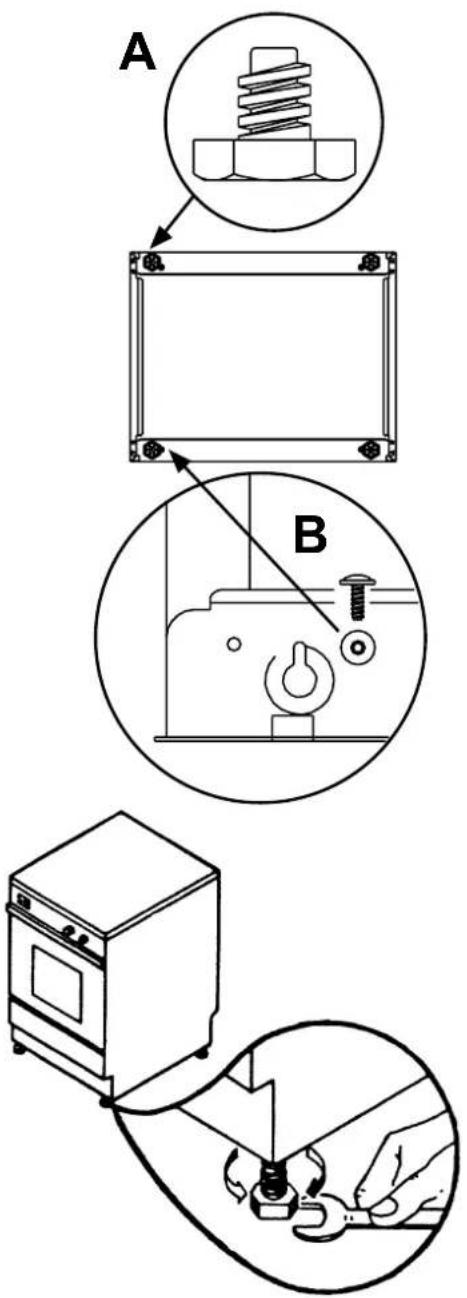

Ta bort sockeln – 85 cm höjd

1. Lägg ner spisen försiktigt med baksidan neråt. Använd delar av emballaget som skydd mellan golv och spis.
2. Skruva loss de fyra justerbara fötterna "A".
3. Ta bort de fyra skruvarna på sockeln "B".
4. Ta bort sockeln.
5. Sätt tillbaka de justerbara fötterna.
6. Res upp spisen och se till att den står plant.
7. Du kan skaffa en lägre frontlist från butiken eller vår serviceavdelning.

Nivåjustera spisen

Spisen har justerbara fötter i alla hörn. Fötterna kan justeras (se fig.) för att anpassa spisen höjdledes efter intillstående arbetsbänkar och för att få spisen att stå plant.

Elektrisk anslutning

Ingrepp i spisen ska utföras av behörig fackman.

Arbete utfört av lekman kan försämra spisen samt leda till skada på person och/eller egendom.

Spis, som levereras med sladd och stickpropp skaanslutas till jordat vägguttag. Vi rekommenderar att spisenansluts till något av följande alternativ:

Spänning Säkring

230 V 1 fas 25A

400 V 3 fas +N, 3x16A alt 400 V 2 fas +N, 2x16A

Inkopplingsalternativ för spisen framgår av skylten på bakstycket. Anslutningseffekt och spänning finns angivet på dataskylten (se spisens högra sida).

Jordkabeln skall vara 2-3 cm längre än kablarna för fas och Nolla (blå).

Följande anslutningskabel (sladd) får användas vid installationen:

-H05 RR-F
- H05 RN-F
-H05 VV-F
- H05 V2V2-F (T 90)
- H05 BB-F
-H07 RN-F

A B

230V 1~ Ø 3 x 2,5 mm² 1 2 3 4 5 L1 N PE 400V 2N~ Ø 4 x 2,5 mm² 1 2 3 4 5 L1 L2 N PE 400V 3N~ Ø 5 x 1,5 mm² 1 2 3 4 5 L1 L2 L3 N PE

Electrolux-koncernen är världens största tillverkare av hushållsmaskiner och utrustning för kök, rengöring samt skogs- och trädgårdsskötsel. Mer än 55 miljoner produkter från Electrolux-koncernen (som kylskåp, spisar, tvättmaskiner, dammsugare, motorsågar och gräsklippare) säljs varje år till ett värde av 120 miljarder kronor i över 150 länder runt hela världen.
