KÄYTTÖOHJE SN6130 ELEKTRO HELIOS

Pakkauksen purkaminen 4

Varusteet 4

Turvavarusteet 5

Kaatumiseste 5

Keittotason suoja (lisävaruste) .... 5

Luukun salpa 6

Ennen lieden käyttöönottoa.... 7

Yleistä 7

Puhdista varusteet 7

Kuumenna keittolevyt 7

Polta uunin suojarasva 7

Toimintopaneeli....8

Merkkivalolamput 8

Keittolevyt 99

Keittotason käyttäminen 9

Keittolevyjen puhdistaminen .....11

Turvatoiminnot 12

Uuni 13

Uunin toiminnot ....13

Hyödyllisiä ohjeita 14

Puhdistus ja hoito 15

Asennus 177

Jalustan korkeuden ja syvyyden muuttaminen 17

Asennus vaakasuoraan ....18

Sähköliitäntä 18

Huolto 99

Tekniset tiedot 21

Taulukot 22

Pellin korkeuden valinta .....22

Ruoanvalmistustaulukko & grillaus ....23

Neuvoja ja vinkkejä käytännön

ongelmiin 24

Neuvoja ja vinkkejä 25

Romutus 26

InnehållInnehåll

Säkerhet 27

Spisen 28

Uppackning 28

Tillbehören 28

Liedet kehittyvät ja uudessa liedessäsi on uusia toimintoja ja ominaisuuksia. Lue sen vuoksi ohjeet huolellisesti ja tutustu uuden lietesi käyttöön ja sen toimintoihin. Liesi on tarkoitettu normaaliin kotitalouskäyttöön. Säilytä käyttöohje myös mahdollista seuraavaa omistajaa varten. Ota yhteyttä, jos sinulla on kysyttävää lieden ominaisuuksista tai sen toiminnasta. Yhteydenottotiedot löydät kohdasta "Huolto".

Teksti, joka on merkitty VAROITUSKOLMIO-symbolilla sisältää tietoa lieden turvallisesta käytöstä. LUE NE KOHDAT HUOLELLISESTI, jotta et turhaan vahingoittaisi itseäsi, muita tai liettä.

Lapset

Lapset ovat luonnostaan uteliaita ja kiinnostuneita kaikesta, jopa liesistä. Haluamme turvallisuuden vuoksi painottaa muutamia asioita, jos sinulla on lapsia:

Suosittelemme vähintään 40 cm laskutilaa lieden molemmin puolin. Vaihtochoisesti liesi voidaan asentaa siten, että toisella puolella on seinä tai kaappi ja toisella puolella laskutila.

Keittotason suojan tulee olla asennettu ja luukkujen turvasalvan toiminnassa.

Käytä liesilukkoa. Aseta liesilukon salpa toimintaan ja lukitse lieden toiminnot, kun sitä ei käytetä.

Anna lasten olla mukana lieden käyttämisessä, mutta kerro heille, että kattilat, taso ja uuni kuumenevat ja pysyvät kuumana vielä jonkun aikaa käytön jälkeenkin. PALOVAMMAN VAARA!

Asennus

Lieden asennuksen ja mahdolliset korjaukset saa suorittaa vain asennusoikeudet omaava huoltoliike tai henkilö. Puutteellisesti suoritettu työ saattaa heikentää lieden toimintaa ja aiheuttaa henkilö-ja/tai omaisuus-vahinkoja.

Liesi on painava, reunat ja kulmat, joihin sinun ei yleensä tarvitse koskea, saattavat olla teräviä. Käytä käsineitä liettä siirrettäessä.

KAATUMISESTEEN tulee olla asennettu. Silloin liesi ei kaadu epätavallisenkaan kuormituksen johdosta.

Käyttö

Älä koskaan jätä kiehuvaa öljyä tai rasvaa, parafiinia tai muuta helposti syttyvää ainetta liedelle ilman valvontaa. Tulipalon sattuessa käännä vääntimet nolla-asentoon ja katkaise virta liesituulettimesta. TUKAHDUTA TULI KANNEN AVULLA, älä koskaan käytä vettä.

Käytä vain keittolevyä ja uunia varten suunniteltuja astioita

Varmista, että lieden vääntimet ovat nolla-asennossa, kun liettä ei käytetä.

Varoitus! Uunissa ei saa käyttää alkoholia eikä muita vastaavia nesteitä, jotka saattavat muodostaa räjähtäviä kaasuja tai muita aineita, jotka saattavat aiheuttaa tulipalon tai räjähdyksen.

Tällaisia aineita on käytettävä liedellä erittäin varovasti. Esimerkiksi liekittäminen konjakilla tai muulla alkoholilla saattaa aiheuttaa liedellä olevien rasvaroiskeiden syttymisen, mistä on seurauksena vakava tulipalo. Myös tulenlieskat ja palavat rasvatahrat saattavat aiheuttaa henkilövahinkoja.

Puhdistus

Pidä keittolevyt ja uuni puhtaina hygienia- ja turvallisuussyistä. Rasva ja roiskeet käryävät kuumennettaessa ja aiheuttavat pahimmassa tapauksessa palovaaran.

Hoito ja huolto

Nollaa kaikki vääntimet ennen viallisen lampun vaihtoa.

Huollot ja tarvittavat korjaukset saa suorittaa vain valtuutettu huoltoliike. Käytä vain alkuperäisiä varaosia.

Romutus

Auta ehkäisemään vahingot lieden romuttamisen yhteydessä: kun lieden kaapeli on irrotettu liesi-rasiasta, katkaise kaapeli lieden puoleisesta päästä ja poista uunin luukun turvalukitus toiminnasta.

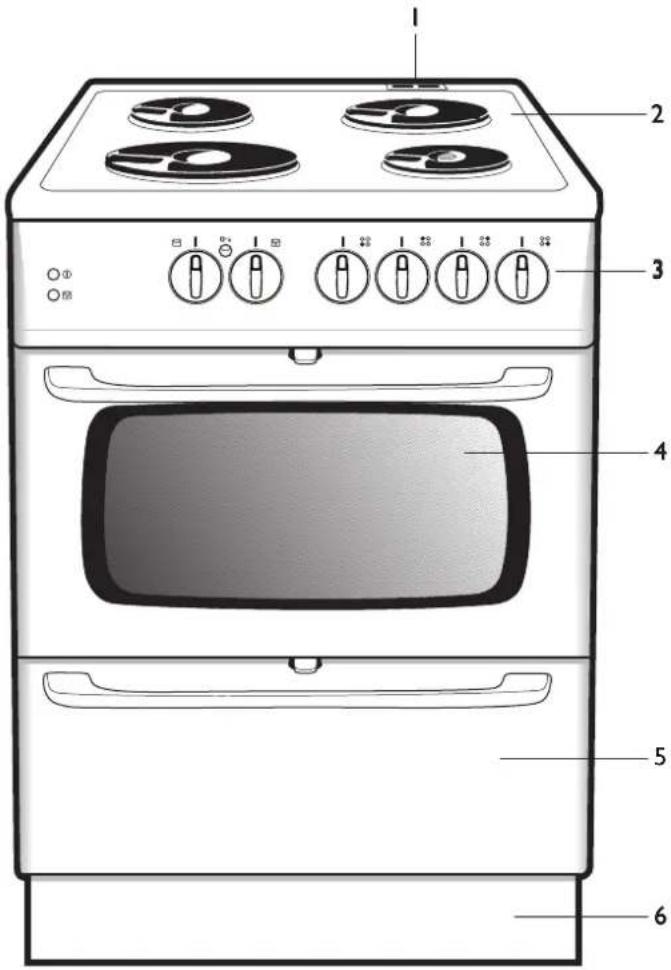

Liesi

I Höyryaukko
2 Keittotaso
3 Ohjauspaneeli ja VÄÄNTIMET
4 Uuni
5 Säilytyslaatikko
6 Jalusta

Lieden takaosassa on pyörät, jotka helpottavat lieden siirtämistä puhdistuksen yhteydessä. Avaa luukku, nosta liettä varovasti uunin yläreunasta ja vedä liesi ulos.

Pakkauksen purkaminen

Tarkista, että liesi on virheetön. Ilmoita mahdollisista kuljetusvaurioista välittömästi myyjälle.

Pakkaus on kierrätyskelpoinen. Ota yhteyttä kierrätyskeskukseen, jos et ole varma minne voit viedä pakkausmateriaalin.

Varusteet

• Emaloidut leivinpellit ja uunipannu
  • Uuniritilä
  • Kaatumiseste asennustarvikkeineen
• Käyttöohje

SEURAAVAT OVAT OSTETTAVISSA LISÄVARUSTEINA:

• Keittotason suoja asennustarvikkeineen

Turvavarusteet

Varmista, että lieden molemmilla puolilla on 40 cm leveä laskutila (KATSO KUVA). Vaihtoehtoisesti liesi voidaan asentaa siten, että toisella puolella on seinä tai kaappi ja toisella puolella laskutila.

Liesi täyttää lapsiturvallisuutta koskevat vaatimukset, jos seuraavat varusteet/toiminnot on asennettu:

Kaatumiseste

Kaatumiseste pitää olla asennettu, ettei liesi kaadu normaalia suuremmassakaan kuormituksessa.

Ennen kuin asennat kaatumisesteen, varmista, että liesi on asennettu oikealle korkeudelle, katso kappale Asennus, s. 17.

NÄIN ASENNAT KAATUMISESTEEN PAIKALLEEN:

Piirrä seinään viiva – vaakatasoon asettamisen jälkeen – pitkin lieden takareunaa (KATSO KUVA).
2 Katso kuvasta mitat, jotka pätevät kummallekin puolelle. Mittaa kaatumisesteen paikka ja ruu- vaa este kiinni tukevaan materiaaliin tai sopivaan vahvikkeeseen.

HUOM! Jos asennusaukko on liettä leveämpi, ja haluat asentaa lieden keskelle aukkoa, kuvan vaakamittaan pitää lisätä lieden ja kalusteen väliin jäävän raon leveys.

3 Jos muutat mittaa, muista sovittaa kaatumiseste lieden takaosassa olevaan reikään, kun siirrät liettä paikalleen.

Muista, että kaatumiseste toimii vain jos liesi on työnnetty paikalleen.

Keittotason suoja (lisävaruste)

Keittotason suojan pitää olla asennettu, etteivät lapset vetäisi keittoastioita liedeltä.

I Paina tulpat etummaisiin reikiin.
2 Aseta suoja keittotasolle niin, että tulpat ovat reunan yläpuolella.
3 Käännä suojaa vinosti alaspäin ja
4 sitten ylöspäin niin, että suojan päätyjen reunat tart- tuvat tason reunoihin.
5 Lukitse takimmaisilla tulpilla.

Luukun salvan eli lapsilukon ansiosta lasten on vaikeampi avata uunin luukkua. Salpa on kytketty tehtaalla toimintaan, mutta sen voi poistaa toiminnasta tarvittaessa.

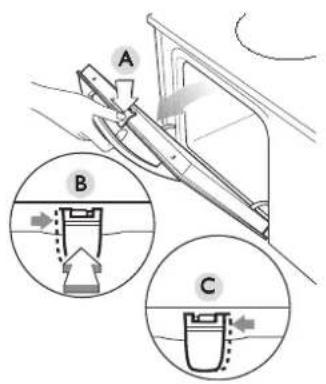

LUUKUN TURVASALPA ELI LAPSILUKKO

Paina salpa (A) alas, kun haluat AVATA uunin luukun. Salpaa voi tarpeen mukaan pitää toiminnassa tai sen voi poistaa toiminnasta. Lukitustapaa muutettaessa on aina ensin tarkistettava, ettei uuni ole kuuma.

LAPSILUKON POISTAMINEN TOIMINNASTA (B):

Paina salpa alas ja työnnä luukun yläreunassa olevaa kielekettä pari millimetriä oikealle.

Työnnä luukun yläreunassa olevaa kielekettä pari mil- limetriä vasemmalle.

A B C

Ennen lieden käyttöönottoa

Yleistä

Puhdista liesi heti käytön jälkeen puhtaalla liinalla ja lämpimällä vedellä, johon on mahdollisesti lisätty astianpesuainetta. Älä käytä koskaan hankausaineita tai muita naarmuttavia aineita lieden puhdistukseen. Tehokkaampi puhdistus voi kuitenkin joissakin tapauksissa tulla kysymykseen. Noudata silloin seuraavia ohjeita. Älä unohda puhdistaa myös irrotettavan höyryaukon suojuksen alta. Suojuksen voit pestä astianpesukoneessa.

Ennen kuin vedät lieden paikaltaan puhdistaaksesi sen takaa, haluamme varmuuden vuoksi muistuttaa, että lieden kaatumiseste toimii vain kun liesi on sijoituspaikallaan.

Puhdista varusteet

Pese lei vinpelti, uunipannu ym. lämpimällä vedellä ja astianpesuaineella. Huuhtele ja pyyhi kuivaksi.

Kuumenna keittolevyt

Keittolevyt on käsitelty ruosteenestoaineella, joka kiinnittyy keittolevyihin paremmin, jos levyjä kuumennetaan ennen käyttöä

Kuumenna kahta tason vastakkaisissa kulmissa olevaa levyä kerrallaan täydellä teholla enintään 5 minuutin ajan. Muista pitää levyjä silmällä, ettei kukaan polta niissä itseään. Liuotinaineen jäänteet savuavat hieman höyrystyessään. Älä polta uunin suojarasvaa, ennen kuin olet kuumentanut kaikki levyt.

Polta uunin suojarasva

Pidä lapsia silmällä!

Uuni tulee erittäin kuumaksi.

1 Valitse □ ylä-/alalämpö ja korkein lämpötila. Uunin luukun pitää olla kiinni.

2 Tuuleta keittiö. Katkaise virta uunista, kun käry ja savuaminen on lakannut.

3 Puhdista uuni, luukku ja kannattimet lämpimällä vedellä ja astianpesuaineella. Pyyhi kuivaksi.

max. 5 min.

la LIEDEN merkkivalo
Ib UUNIN merkkivalo
2 UUNIN toimintoväännin
3 UUNINN lämpötilan valitsin
4 KENTTOCEVYJEN tehonvalintavääntimet
5 Liesilukko

Merkkivalolamput

Merkkivalolamput ovat glimlamppuja ja niiden kestoikä on normaalisti pitkä. Jos lamppu vioittuu, ota yhteys huoltoliikkeeseen.

Keittolevyt

Liedessä on neljä keittolevyä. Pikalevyt on merkitty pun-aisella merkillä ja varustettu ylikuumenemissuojalla.

Etuvasemmalla on lämpötilaohjattu keittolevy, joka on merkitty kolmella T-kirjaimella. Sisäänrakennettu termostaatti pitää keittolevyn lämpötilan tasaisena, kun levy on saavuttanut halutun lämpötilan. Tasainen lämpötila merkitsee

• että rasvalla on hyvän paistotuloksen edellyttämä lämpötila
• ettei paistettaessa tarvitse muuttaa tehonvalitsimen asentoa
  • että ylikiehumisen vaara vähenee
• että maitoruokien pohjaanpalamisen vaara on mahdollisimman vähäinen.

Ø 145 mm Ø 180 mm Ø 145 mm Ø 220 mm

Keittotason käyttäminen

Älä koskaan jätä kiehuvaa öljyä tai rasvaa, parafiinia tai muuta helposti syttyvää ainetta liedelle ilman valvontaa. Tulipalon sattuessa käännä keittolevyjen vääntimet 0-asentoon ja katkaise virta liesituulettimesta. TUKAHDUTA TULI KANNEN AVULLA, älä koskaan käytä vettä.

Vääntimiä voi kääntää sekä myötä- että vastapäivään. Valitse haluamasi keittolevy keittoastian sekä ruokamäärän mukaan. Käytä allaolevia tehosuosituksia ohjeellisina, ajan myötä opit valitsemaan sopivan vääntimen asennon.

Lämpötilaohjattu keittolevy

Vääntimessä on pysäytin min- ja max-asennoissa Muut teho-alueet ovat portaattomia, jotta voit säätää tarkasti haluamasi lämpötilan. Kuumennusaika riippuu valitsemastasi tehoalueesta. Esim. ohukaisten paistoaika 7 minuuttia, tehoalueella 8-10. Tehoalueen lämpötilaohjaus toimii parhaiten, kun käyttämäsi paistinpannut ja keittoastiat ovat hyvälaatuisia.

Asento I

Hyvin mieto lämpö.

Sopiva lämpimänä pitoon, voin sekä suklaan sulattamiseen

Keittäminen

Veden kiehumisääni ja vesikuplien koko auttavat valitsemaan oikean tehoalueen.

Asento 1-3

Melkein äänetön kiehuminen, hieman poreileva vesi.

Sopiva puurojen hauduttamiseen, kalan kypsentämiseen sekä vihannesten, kuten herneiden ja parsakaalin keittämiseem.

Asento 2-5

Kiehuva äami, hiilihappopitoisen juomam kokoisatt poreet.

Sopii suurimmalle osalle keitettäviä ruokatarvikkeita, esim. punajuuret ja liha.

Asento 12

Ääni hiljenee ennen kiehumisen alkamista. Poreileva vesi.

Sopiva kiehauttamiseen.

Paistaminen

Paistaessasi saat parhaan tuloksen, kun paistettava ruoka ei ole jääkaappikylmää ja ruokamäärä peittää korkeintään 2/3 osaa paistinpannun pohjasta.

Lisää margariini/voi paistinpannuun ja aseta tehoalue väännintä kääntämällä. Rasvan väri kertoo, milloin paistaminen voidaan aloittaa. Näet värin helposti painamalla teräksisen paistinlastan pannun pohjaa vasten, kun rasva ei enää sihise.

Asento 5–6

Hieman ruskea rasva. Sopõpsiesirmunien, raa'an perunan, sipulin, kyljysten ja pihvien, sekä kokonaisen ikalam paistamiseen.

Asento 6–7

Keskiruskea rasva. Sopii useimpien ruokien paistamiseen, esim. jauheliha.

Asento 6-9

Lihakuutiot, makkara ja ohuet kalafileet.

Asento 8–10

Ohukaiset.

Asento 10–11

Tummanruskea rasva. Sopiva ohuiden pihvien nopeaan paistamiseen. Ole varovainen, rasva palaa helposti.

Muut keittolevyt

Vääntimissä on kiinteät asennot 1–6, jossa 6 on korkein teho. Käännä väännin haluamallesi tehoalueelle:

0 Ei lämpöä
I Keittäminen, mieto-keskiteho
2 Keittäminen, keskiteho-korkeateho Paistaminen, mietoteho
3 Paistaminen, mieto-keskiteho
4 Paistaminen, keskiteho-korkeateho
5 Paistaminen, korkeateho
6 Kiehauttaminen, erittäin korkeateho
0 Jälkilämpö

Voit käyttää korkeinta tehoa kiehauttamiseen ja sen jälkeen asettaa alemman tehon ruoan kypsentämiseen ja hauduttamiseen.

Kattilan/paistinpannun valinta

Ajan- ja energiansäästön vuoksi pitäisi kattilan/paistinpannun pohjan olla

• yhtä suuri kuin keittolevyn. Liian pieni pohjan hal-kaisija lisää vaaraa, että ruoka palaa kiinni levyyn ylikiehumisen yhteydessä.
• tasainen. Epätasainen pohja pidentää keitto-aikaa.

Levyn lämpö vaikuttaa keittoastiaan. Hankkiessasi uusia keittoastioita, valitse mielummin kerrospohjaisia teräskattiloita.

Säästä energiaa!

• Käytä kantta keittoastialla, niin energiankulutus alenee.
  • Käytä jälkilämpö hyväksi.
• Höyryttämällä kypsentäminen, painekeittimen käyttö ja puhtaat keittolevyt alentavat energiankulusta.
• Epätasainen keittoastian pohja lisää energian kulutusta n. 30%.

Keittolevyjen puhdistaminen

Likainen keittolevyn pinta huonontaa lämmön johtumista levystä keittoastiaan. Pyyhi levyn pinta jokaisen käyttök- erran jälkeen kostealla pyyhkeellä ja astianpesuaineella.

Puhdistus ja ruosteenestokäsittely

1 Puhdista levyt perusteellisesti saippuoidulla teräsvillalla. Huuhtele ja kuivaa talouspaperilla.
2 Levitä, esim. pienellä kangastilkulla, ohut kerros ruosteenestoainetta kuivalle, kylmälle levylle. Aineen voit hankkia valtuutetusta huoltoliikkeestä
3 Polta aine kiinni keittolevyyn kuumentamalla yhtä levyä kerrallaan täydellä teholla, korkeintaan viisi minuuttia. Kevyttä savua ja höyryä muodostuu, kun liuotinaineet höyrystyvät.
4 Kaikki väri puhdistuu emalista (jonka on oltava kylmä) ja käsistä lakkabensiinillä.

Uunin lämpötilanvalitsimeen on asennettu salpa ja siinä on kaksi toimintoa. Halutessasi kytkeä liesilukon toimintaan, valitse tarpeen mukaan yksinkertainen tai kaksoistoiminto. HUOM! Lieden päävirransyöttö ei katkea.

YKSINKERTAINEN TOIMINTO: Lieden levyiltä ja uunin käytöltä on katkaistu virta, kun uunin lämpötilan valitsin on käännetty off- asentoon.

KAKSOISTOIMINITÖ: Kun salpa on toiminnassa, virtalukon avaamiseen tarvitaan kahden käden otetta. Silloin lasten on vielä vaikeampi "käyttää" liettä.

Yksinkertainen toiminto

Lukitse liesi näin (KATSO KUVA A): Käännä termostaatin väännin vastapäivään OFF-asentoon.

Tee näin, kun haluat käyttää liettä:

I Käännä väännin myötäpäivään nolla-asentoon (ts. kunnes väännin osoittaa kohtisuoraan klo 12.00).
2 Liettä voi nyt käyttää normaalisti. Varmista, että vain käyttämäsi toiminnot on valittuna. (Joku on saattanut käännellä vääntimiä virtalukon ollessa suljettu.)

Kaksoistoiminto

Salpa pitää asettaa toimintaan, ennen kuin voit käyttää tätä toimintoa (KATSO KUVA B):

1 Varmista, että uunin lämpötilan valitsin on "nolla-asennossa" ts. väännin osoittaa kohtisuoraan klo 12.
2 Työnnä pöytäveitsi vääntimen taakse ja irrota väännin kevyesti vipuamalla.
3 Poista punainen holkki.
4 Asenna väännin takaisin "nolla-asennossa"

Jatkossa voit lukita lieden vain kääntämällä termostaatin väännin vastapäivään OFF-asentoon (KATSO KUVA A).

TEE NÄIN, KUN HALUAT KÄYTTÄÄ LIETTÄ

(KATSO KUVA C):

I Työnnä salpaa vasemmalle ja
2 käännä väännintä myötäpäivään nolla-asentoon (ts. kunnes väännin osoittaa kohtisuoraan klo 12.00).
3 Liettä voi nyt käyttää normaalisti. Varmista, että vain käyttämäsi toiminnot on valittuna. (Joku on saattanut käännellä vääntimiä virtalukon ollessa suljettu.)

OFF

A

0-τ OFF C

B 0-π I C OFF

C

Uunissa on irrotettavat uunikannattimet, joissa on seitsemän kannatintasoa. Voit katsoa tämän käyttöohjeen leivonta- ja ruoanlaittotaulukoista, mikä kannatintaso on sopiva eri toiminnoille ja eri lämpötiloille.

Kaikissa toiminnoissa merkkivalo palaa kuumennus-vaiheessa ja sammuu kun haluttu lämpötila on saavutettu (syttyy ja sammuu, kun termostaatti kytkee ja katkaisee). Valitaksesi uunitoiminnon, käännä uunin toimintoväännintä myötäpäivään haluamasi toimin-non kohdalle (katso alla).

UUNISSA ON SEURAAVAT TOIMINNOT:

Valaistus

Uunin valaistus syttyy automaattisesti aina, kun valitset toimintoja. Voit halutessasi kytkeä ainoastaan valon, ilman että mikään muu toiminto on kytkettynä.

Ylä-/alalämpö

Ylä- ja alavastus kytkettynä.

Ylälämpö

Ylävastus kytkettynä.

Alalämpö

Alavastus kytkettynä.

Grilli

Grillivastus kytkettynä.

Pikakuumennus

Grilli- ja alavastus kytkettynä. Uuni lämpiää 200°C:een noin 7 minuutissa. Voidaan käyttää myös kuorrutuksen yhteydessä.

Hyödyllisiä ohjeita

Älä koskaan aseta alumiinifoliota, leivinpeltiä tai uunipannua suoraan uunin pohjalle. Mikäli uunin alalämmön siirtyminen estetään, uunin pohjan emali saattaa vaurioitua ylikuumenemisesta. Uuni kuumenee käytössä. PIDÄ LAPSIA SILMÄLLÄ.

Pelti voi vääntyä lämpötilan vaihtumisen yhteydessä ja/tai jos se on täytetty epätasaisesti esimerkiksi pizzalla. Pelti palautuu jäähtyessään alkuperäiseen muotoonsa.

Miten valita oikea uunitoiminto? Seuraavassa käytännön neuvoja ja vihjeitä miten valitset uunitoiminnon valmistaessasi erilaisia ruokalajeja:

Leivonta

Noudata taulukon ohjeita. Kokeile pehmeitä kakkuja hammastikulla noin 5 minuuttia ennen täyttä aikaa. Voit lyhentää tai pidentää paistoaikaa. Valmistusohje, vuokien materiaali, väri, muoto ja koko voivat vaikuttaa lopputulokseen. Kirkkaissa alumiinivuoissa pais-tetut kakut ovat yleensä vaaleita. YLÄ-/ALALÄMPÖ antaa tasaisen värin koko pinnalle.

Ruoanvalmistus

Noudata taulukon ohjeita.

Paistaminen

Uunissa paistaminen on vaivatonta ja kätevää. Valitse uuninkestävä vuoka, johon liha juuri mahtuu, tällöin paistoliemi ei kuivu. Joulukinkusta valuu paistettaessa yleensä paljon nestettä. Käytä sen vuoksi suurta paistovatia tai uunipannua ja ota se uunista varovasti.

Paistolämpömittarin käyttö

Parhaan tuloksen saavuttamiseksi lämpömittarin kärjen on oltava keskellä paistin paksuinta osaa, joka lämpenee viimeisenä. Uunin lämpö vaikuttaa lämpömittariin, minkä takia koko putkiosan on oltava lihan sisässä. Muista myös, että lämpömittari voi näyttää väärin mikäli mittarin kärki osuu rasvakerrokseen tai luuhun.

Aseta paisti esilämmitetyn uunin alaosaan. Kun liha on saavuttanut halutun lämpötilan, ota paisti ulos uunista, peitä se alumiinifoliolla ja anna jäähtyä noin 15 minuuttia. Näin liha on helpompi leikata ja paisti jää mehukkaammaksi.

Grillattavan ruoan koko, rasvaisuus, muoto, määrä ja lämpötila vaikuttavat kypsymisaikaan ja lopputulokseen. Kala ja vaalea liha (linnut, vasikka ja porsas) eivät ruskistu yhtä helposti kuin punainen liha (nauta ja riista). Grillausöljy ja/tai grillimauste parantavat väriä, mutta lisäävät palamisvaaraa.

Grillauksen paras lopputulos saavutetaan silloin, kun ruokaa ei laiteta grilliin suoraan jääkaapista. Kuivaa ruoka ja aseta se uuniritilälle. Mausta mieleiseksesi. Muista aina laittaa ritilän alle foliolla peitetty pelti, joka kerää rasvan tms. Porsaankyljykset, pihvit, kalafileet yms. asetetaan uunin yläosaan, kun taas esimerkiksi paksut paahtokyljet asetetaan alaosaan.

Käännä toimintoväännin asentoon 📌 ja lämpötilan valitsin haluttuun lämpötilaan. Aloita grillaus 3–5 minuutin lämmityksen jälkeen. Tarkkaile kypsymistä ja käännä ruoka ainakin kerran kypsennyksen aikana. Liian pitkä grillausaika kuivattaa, ja pahimmassa tapauksessa polttaa ruokasi. Uunin luukun on oltava suljettuna grillauksen aikana.

S Gratinointi (pikakuumennus)

Antaa väriä kuorrutuksiin esim. paistoksiin ja lämpimiin voileipiin. Tätä toimintoa voit myös käyttää uunin pikakuumentamiseksi asetettuun lämpötilaan. Kun uuni on lämmennyt haluamaasi lämpötilaan, valitset haluamasi uunitoiminnon. Uuni kuumenee 200°C:seen n. 9-10 minuutissa. Älä valitse tätä toimintoa, jos aioit paistaa pikkuleipiä tai marenkeja.

Puhdistus ja hoito

Uuni

Uuni on pinnoitettu sileällä emalilla. Katso kappaleesta "Uunin luukku", kuinka luukun osat voi puhdistaa.

JOS UUNI ON HYVIN LIKAINEN, MENETTELE SEURAAVASTI:

1 Poista kiinnitarttuneet roiskeet ja ylikiehumiset esim. puisella tai muovisella paistinlastalla.
2 Levitä sienellä uunin pohjalle suopaa, mieluimmin nestemäistä.
3 Sulje luukku. Valitse lämpötilaksi 100°C ja kytke ylä-/alalämpö noin 10 minuutiksi.
4 Kun uuni on jäähtynyt, pese se puhtaalla vedellä. Käytä tarvittaessa saippuoitua teräsvillaa varovasti. Pyyhi kuivaksi.

Varo vaurioittamasta luukun lasia puhdistuksen yhteydessä. Jos lasin reunoihin tulee säröjä, se saattaa särkyä muutaman lämmityskerran jälkeen.

1 Varmista, ettei uuni ole lämmin ja että luukun salpa on toiminnassa, ennen kuin irrotat ulomman lasin.
2 Avaa sitten luukku ja aseta saranakaarien väliin esim. rullatut patalaput (KATSO KUVA). Ne estävät luukkua sulkeutumasta. Käännä luukku sitten ylös.
3 Pidä kiinni luukun kahvasta, paina luukun ylär-eunan kaksi jousta sisään ja vapauta lasi.
4 Aseta lasi ikkunanpesuaineella tehdyn puhdistuksen jälkeen molemmista reunoistaan (KATSO KUVA) pienen koukun päälle. Varmista, että luukku kiinnittyy hyvin molemmilta puolilta.
5 Paina sitten luukun yläreunan kaksi jousta sisään ja paina lasi paikalleen.
6 Poista patalaput.

Uunilampun vaihto

I Käännä kaikki vääntimet nolla-asentoon ja varmista, ettei uuni ole lämmin.
2 Irrota suojalasi (KATSO KUVA)
3 Irrota viallinen lamppu.
4 Asenna tilalle uusi E14-kannalla varustettu lamppu, jossa on merkinnät 230-240V, 15W ja 300°C.
5 Asenna suojalasi paikalleen.

Uunivarusteet

Irrota uunikannattimet alakulmasta (1), nosta vinosti ylöspäin ja poista ne uunista (2). Pese kannattimet ja ritilä (kuten myös muut mahdolliset grillausvarusteet) käsin tai astianpesukoneessa. Mikäli kannattimet ovat erittäin likaiset, liota niitä ennen kuin esim. puhdistat ne saippuoidulla teräsvillalla.

Leivinpelti, reikäpellit ja uunipannu pyyhitään talouspaperilla käytön jälkeen ja voidaan tarvittaessa pestä käsin. Kiinnipalanutta likaa voi kaapia esim. puu- tai muovilastalla (ei kuitenkaan reikäpeltiä).

Säilytyslaatikko

I Tyhjennä laatikko puhdistusta varten. Vedä laatikko auki "pysäytttimeen" asti.
2 Nosta laatikkoa kahvasta, jotta se vapautuu takare- unan pysäyttimestä.
3 Vedä laatikko kokonaan auki ja nosta se pois. Aseta puhdistuksen jälkeen laatikon pyörät kannattimille (KATSO KUVA). Nosta laatikkoa hieman työntäessäsi sitä sisään, jotta pysäytin ei tarttuisi kannattimiin.

Lieden asennuksen ja korjaukset saa suorittaa vain asennusoikeudet omaava huoltoliike tai henkilö. Liesi on painava. Reunat ja kulmat, joihin sinun ei yleensä tarvitse koskea saattavat olla teräviä. Käytä käsineitä liettä siirrettäessä.

Tarkista ennen lieden asennusta, että sen mitat ovat keittiökalusteiden mukaiset. Mittaa työpöydän korkeus lattiasta tason yläreunaan ja jalustan syvyys seinästä jalustan reunaan (katso kuva). Lieden toisella sivulla voi myös olla seinä tai korkea kaappi ja toisella sivulla laskutila.

Lieden jalusta on toimitettaessa sovitettu 90 cm työtasokorkeuteen ja 53 cm kalustesokkelisyvyyteen. Elleivät lieden korkeus- ja syvyysmitat ole sopivia, korkeudeksi voidaan muuttaa 85, 88 tai 90 cm ja syvyydeksi 55 cm (katso alta).

Tarkista, ettei lieden johto jää puristuksiin liettä liikutettaessa.

53 55 90 88 85

Jalustan korkeuden ja syvyyden muuttaminen

Jalustan pienin syvyys on 53 cm. Jos jalusta asennetaan syvemmälle, liesi voi kaatua avattua luukkua kuormitettaessa.

Jos molempia mittoja muutetaan, se kannattaa tehdä samalla kertaa. Lue alla olevat ohjeet ennen kuin aloitat.

I Laske liesi varovasti takaosan varaan (KATSO KUVA). Aseta esim. pakkauksessa oleva suojakappale lattian ja lieden väliin.
2 Irrota ruuvit A (4 KPL, KATSO KUVA). Jos haluat muuttaa ainoastaan lieden korkeutta, vedä sisempää jalustaa hieman ulospäin. Vedä reunoista, joihin säätöjalat ja pyörät on kiinnitetty. HUOM! Lieden alla on teräviä reunoja, joten ole varovainen! Jatka kohdasta 5. Jos muutat myös syvyyttä, irrota jalusta kokonaan.
3 Irrota ruuvit B (4 KPL, KATSO KUVA) ja ulompi jalusta.
4 Valitse asento 55 cm (KATSO KUVA B) ja aseta ulompi jalusta takaisin paikoilleen. Kiinnitä ruuvit B (älä unohda välilevyjä) ja työnnä jalustan sisäosaa hieman sisään.

5 Kiinnitä ruuvit A 85, 88 tai 90 cm reikiin halutun tasokorkeuden mukaan (KATSO KUVA A)
6 Nosta liesi pystyasentoon. Tämän jälkeen liesi liitetaän sähköverkkoon. Työnnä liesi paikoilleen. Asenna liesi vaakasuoraan ennen turvavarusteiden asennusta.

Asennus vaakasuoraan

Lieden on oltava vaakasuorassa, jotta esim. rasva leviäisi tasaisesti paistinpannun pohjalle. Tarkista vaakasuoruus asettamalla vesivaaka tai vedellä täytetty paistinpannu tasolle. Ensin lieden vasemmalle tai oikealle sivureunalle, sitten etureunalle.

Lieden jalkoja ja pyöriä voi tarvittaessa nostaa ja laskea (-6, +12 mm) jalustan etupuolelta. Säädä etujalat moniotepihdeillä ja takapyörät ristipääruuvitaltalla. Kun liesi on vaakasuorassa, lukitse jalat mutterilla vastapäivään kiertäen. Käytä mukana olevaa työkalua.

Sähköliitäntä

Lieden asennuksen ja korjaukset saa suorittaa vain asennusoikeudet omaava huoltoliike tai henkilö. Puutteellisesti suoritettu työ saattaa heikentää lieden toimintaa ja aiheuttaa henkilö- ja/tai omaisuusvahinkoja.

Lieden liitäntäohje on lieden takaosassa. Lieden liitäntäteho ja jännite on mainittu lieden arvokilvessä (katso lieden oikealta sivulta).

HUOM! Kun liitetään puolikiinteästi, pitää kiinteään sähköverkkoon asentaa kaikkinapainen kytkin liettä varten. Mikäli liesi liitetään liesipistotulpalla, ei erillistä kytkintä tarvita.

Lieden korjaukset saa suorittaa vain asennusoikeudet omaava huoltoliike tai henkilö. Puutteellisesti suoritettu työ saattaa heikentää lieden toimintaa ja aiheuttaa henkilö-ja/tai omaisuusvahinkoja.

Ongelmia lieden kanssa? Suosittelemme, että luet käyttöohjeet, etenkin sivut 24 ja 25. Niistä saattaa olla hyötyä. Katso alta, miten toimia, jos tarvitset apua.

Ruotsi

REKLAMAATIO

Suomessa kuluttajalle myytävää tuotetta koskee paikallinen kuluttajalainsäädäntö. Säilytä kuitti mahdollisen reklamaation varalta.

ASIAKASPALVELU

Jos sinulla on tuotteen toimintaan tai käyttöön liittyviä kysymyksiä, ota yhteyttä asiakaspal veluun soittamalla numeroon 08 - 672 53 70 tai sähköpostin välityksellä kotisivuillamme osoitteessa www.elektro-helios.se.

HUOLTO JA VARAOSAT

Jos sinulla on kysymyksiä tai haluat tilata huoltoa tai varaosia, ota yhteyttä jälleenmyyjään tai valtakunnalliseen palveluumme soittamalla numeroon 020 - 76 76 76 tai sähköpostin välityksellä osoitteessa www.elektroservice.se. Katso lähimmän huoltopisteen osoite puhelinluettelon keltaisilta sivuilta kohdasta Kodinkonehuoltoa.

Suomi

TAKUW

Tuotteella on kahden (2) vuoden takuu, joka kattaa materiaali- ja valmistusviat.

Takuuehdot noudattavat alan yleisiä ehtoja ja niitä on saatavissa myyjälikkeestä tai maahantuojalta. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan.

Korvaus huollosta voidaan periä myös takuuaikana:

* aiheettomasta valituksesta
* ellei käyttöohjetta ole noudatettu.

KULUTTAJANEUVONTA

Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon 0200-2662 (0,1597 €/min (0,95mk/min) + pvm). Voit olla yhteydessä

kuluttajaneuvontaan myös sähköpostitse osoitteessa [e-mail].

HUOLLOT JA VARAOSAT

Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla numeroon

0200-2662 (0,1597€/min) + pvm),* tai katsomalla puhelinluettelon keltaisilta sivuilta kohdasta "kodinkoneiden huoltoa".

Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.

Kopioi arvokilvestä, joka sijaitsee lieden oikealla si vulla, tuotteen tiedot alla olevaan kohtaan, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen.

Ennen kuin tilaat huoltoa, tarkista, voitko korjata vian itse. Käyttöohjeesta löytyy taulukko, jossa on kuvailtu yksinkertaiset viat ja niiden korjaustoimenpiteet. Muista, että sähköviat on jätettävä aina valtuutetun sähköasentajan korjattavaksi

Lieden oikeassa sivussa on kilpi, jossa on laitetta koskevia tietoja. Kirjoita ne tähän, jotta ne ovat helposti löydettävissä, mikäli sinun on soitettava huoltoon.

Malli:
Tuotenro:
Sarjanro:
Ostopäivä:

Miten ja milloin vika ilmenee?

Oikeudet muutoksiin pidätetään. Tämä laite täyttää EN:n asettamat määräykset 89/336/EU ja 73/23 EEC.

SN 6130S

Leveys (mm): 597 597

Korkeuss,

toimitettaessa (mm): 900 900

Syvyys (mm): 595 595

Tilavuus, uuni (litraa): 46

Liitäntäteho

230V-lliesi (W): 8915

	°C Minuutit		Minuutit
Kakkupohja	175 – 200 A 30-40	A	30-40
Kääretorttu	225 – 250 K 5-7	K	5-7
Marengit	100 – 125 K 40-50
Muffinsit	225 K 10-12	K	10-12
Pikkuleivät murotaikinasta	175 – 200 K 5-10	K	5-10
Pikkupullat/Sämpylät	225 K 8-12	K	8-12
Piparkakut	175 K 5-7	K	5-7
Pitkot/kranssit	200 – 225 A 15-20
Pitkulaiset, raskaat leivät	175 – 200 A 50-60
Pyöreat leivät	225 A 30-35
Reikäleivät	200 – 225 K 10-15
Sokerikakku, kevyt	175 A 35-45
Sokerikakku, raskas	150 – 175 A 50-60
Teeleivät	225 – 250 K 8-10
Vehnäsämpylät	225 – 250 K 8-12
Vuokaleivät/pitkulaiset leivät, kevyet	200 – 225 A 30-40

Pellin korkeuden valinta

Uunissa on seitsemän kannatinta (KATSO KUVA):

Y = Uunin yläosa (kannatin 5-7).

Ruoanvalmistustaulukko & grillaus

Max 250°Cgrillauksessa	°C	°C		Minuutit	°C
Broileri	175 A/K
Broilerinpuolikkaat *	200–225 A 40-50
Filee (sian, naudan, riistan)	175 A/K 55-60
Grillimakkara	250 Y 5
Jauhelihapihvi, pakastettu, 100 g	250 Y 8-10
Kala
– keitetty	200 A
– omassa liemessä keitetty	100 A
– paistettu	200–225 A
Kinkku, tuore	175 A 70
Kohokkaat	175–200 K
Lapapaisti	175 A 75
Lihamureke	175–200 A/K
Lihapullat uunipannussa	225 K
Munakkaat	200–225 K
Naudanpaisti	125 A	70-75
Paahtokylki *	175	200–225 A
Paahtopaisti	125 A	55-60
Paisti (vasikka, lammas, riista)	175 A	70-75
Paistokset	225 A/K
Pekonipannari	225 K
Pihvi, noin 1,5 cm	250 Y	5-7
Piirakat	225 K
Pizza	250 K
Porsaankyljys, noin 1,5 cm	250 Y 12-15
Porsaan selkäpaisti	175 A	80-85
Silakkapihvit	225 K
Uuniperuna	225 K
Vuoat, laatikot	200–225 A/K
Valikyljys, noin 1,5 cm	250 Y	10

* Valitse alhaisempi lämpötila, kun käytät grillausmausteita tai –öljyjä.

Neuvoja ja vinkkejä käytännön omgelmiin

Ongelma Syy Toimenpiteet

Ruoka-/vehnäleivät, pehmeät kakut eivät nouse.	Jos uunin lämpötila on liian alhainen, leivonnainen nousee ensiin ja sen jälkesen laskee ja jää litteäksi.	Vertaa valittua lämpötilaa taulukon tai reseptin suosituksiin.
	Ruoka-/vehnäleipätaikina ei ole kohon-nut oikein. Liian pitkä kohotus leivonnen jälkeen jättää leivonnaiset litteiksi.	Ruoka-/vehnäleipätaikina on kohotettava vedottomassa tilassa huoneenlämmössä. Painettaessa taikinaa kevyesti on painauman tasoituttava itsestään. Tarkista kohotusaika reseptistä.
	Liian vähän hiivaa tai leivinjauhetta.	Tarkista reseptistä, että olet mitannut oikean määrän.
	Liian kuuma rasva/nesteseos tuhoaa hiivan vaikutuksen.	Sopiva nesteen lämpötila tuorehiivaa käytettäessä on 37°C. Kuivahiiva käytettäessäsi tarkista nesteen lämpötila kuivahiivapakkauksesta.
Ruoka-/vehnäleivästä, pehmeistä kakuista tulee kuivia.	Leivän kuivumisen syynä voi olla liian pieni nestemäärä, liian suuri jauhomäärä tai väärä jauholaatu.	Tarkista reseptistä, että olet valinnut oikean jauholaadun ja oikean määrän jauhoja/nestettä.
	Jos uunin lämpötila on liian alhainen, leivonnaiset joutuvat paistumaan uunissa liian kauan ja kuivuvat.	Tarkista, että olet asettanut oikean lämpötilan.
Leivonnaiset/ruokalajit paistuvat liian tummiksi.	Jos uunin lämpötila on liian korkea, leivonnaiset tummuvat liikaa ennen kypsymistä.	Tarkista, että olet asettanut oikean lämpötilan.
	Liian korkealle asetettu leivonnainen/ ruokalaji saa tavallisessa paistossa liikaa ylälämpöä. Vaikutus on päinvastainen asetettaessa pelti liian alas.	Tarkista taulukosta tai reseptistä, että olet valinnut oikean kannatin korkeuden.
Leivonnaiset/ruokalajit paistuvat liian tummiksi.	Jos uunin lämpötila on liian korkea, leivonnaiset tummuvat liikaa ennen kypsymistä.	Tarkista, että olet asettanut oikean lämpötilan.
	Liian korkealle asetettu leivonnainen/ruokalaji saa tavallisessa paistossa liikaa ylälämpöä. Vaikutus on päinvastainen asetettaessa pelti liian alas.	Tarkista taulukosta tai reseptistä, että olet valinnut oikean kannatinkorkeuden.
	Pikakuumennus on kytketty.	Tarkista toimintovääntimen asento ja valitse haluamasi toiminto.
Leivonnaiset/ruoat ovat vaaleita.	Uunin pohjalle asetettu alumiinifolio, leivinpelti tai uunipannu estää alalämmön siirtymistä ja saattaa vaurioittaa uunin emalipintaa.	Tarkista, ettei uunin pohjalla ole mitään.
	Vaaleissa kakkuvuoissa kakut paistuvat vaaleammiksi kuin tummissa vuoissa.	Vaihda mahdollisesti tummempiin vuokiin.

Neuvoja ja vinkkejä

Älä tee liedelle mitään, mikä voisi aiheuttaa henkilövahinkoja tai vaurioittaa tuotetta. Seuraavassa on lueteltu neuvoja ja vinkkejä, joilla saat itse yrittää ratkaista ongelmat. Mikäli vika ei korjaannu, ota yhteys valtuutettuun huoltoliikkeeseen.

Ongelma Syy/Toimenpide

Liesi ei saa virtaa

Tarkista, että

• SULAKE/SULAKKEET ovat ehjät
• mahd. PISTOTULPPA on kunnolla pistorasiassa
• mahd. VIKAVIRTASUOJA ei ole lauennut

Liesi ei toimi

Tarkista, että liesilukko ei ole toiminnassa (katso sivu 12)

Keitto/paistoaika on liian pitkä

Tarkista, että keiittostia con scopiwa. (katsso siwu III)

Uunivalo ei toimi

Vaihda viallinen lamppu (katsø sivuu ll6)

Luukun salpa ei toimi

Aseta salpa toimintaan (katso sivu 6)

Romutus

I Anna ammattitaitoisen sähköasentajan irrottaa lieden kaapeli seinärasiasta.
2 Katkaise kaapeli niin läheltä lieden takaosaa kuin mahdollista.
3 Poista uunin luukun turvalukitus toiminnasta, ettei siitä ole vaaraa pikkulapsille.
Ota yhteyttä paikalliseen kierrätyskeskukseen lieden romuttamista varten.

Säkerhet

Oy Electrolux Kotitalouskoneet Ab– Elektro Helios

Teollisuuskatu 1aA, 00510 HELSINKI

Puh. (09) 39 611
