KÄYTTÖOHJE TK7022 ELEKTRO HELIOS

Torktumlare Kuivausrumpu

ole hyvä ja lue tämä käyttöohje huolellisesti ja huomioi erityisesti turvallisuusohjeet ensimmäisillä sivuilla.

Suosittelemme, että säilytät tämän käyttöohjeen huolellisesti myöhempää käyttöä varten ja annat sen edelleen myös kuivausrummun mahdolliselle uudelle käyttäjälle.

Kuljetusvauriot

Pakkauksen purkamisen yhteydessä tarkistetaan, ettei kone ole vaurioitunut kuljetuksessa.

HUOMIO! Mikäli kone on vaurioitunut, on siitä välittömästi ilmoitettava jälleenmyyjälle.

Vinkkejä käyttöohjeen lukemiseen

Käyttöohjeen muutamat kappaleet on merkitty tietyllä symboolilla. Nämä symboolit tarkoittavat seuraavaa:

Kappaleessa annetaan tärkeää tietoa kuivausrummun käytöstä, jonka huomiotta jättäminen voi aiheuttaa laitteeseen teknisiä vikoja.

Kappaleessa annetaan tietoa, joka on erityisen tärkeää kuivausrummun moitteettomalle toiminnalle.

Kappaleessa on tärkeää tietoa ympäristönsuojelusta.

Me suojelemme luontoa käyttämällä uusiopaperia.

Sisällysluettelo

Turvallisuusohjeet 15

Hävittäminen 15

Vinkkejä ympäristön suojeluun .....16

KÄYTTÄJÄLLE

Kuivausrummun kuvaus .....16

Tekniset tiedot 16

Käyttö 17

• Ohjelmapaneeli ....17
  • Ohjelmataulukko .....18
  • Näin käytät kuivauusrumpua .....19

Tärkeitä neuvoja ja vihjeitä .....20

• Lajittele ja valmistele pyykkisi ennen kuivausta ..20
• Mitä kuivausrummussa ei voi kuivata .....20
  • Tärkätyt tekstiilit .....20
• Kutistuminen ....20
• Mitä on nukka? ....20
• Ajan- ja energiankulutus ....20
  • Kuinka paljon kuiva pyykki painaa? .....20
• Pesumerkinnät ....20

Hoito ja puhdistus .....21

• Puhdistaminen ulkoa .....21
• Luukun puhdistaminen .....21
• Nukkasihtien puhdistaminen .....21
- Lauhduttimen puhdistaminen .....21
• Vesisäiliön tyhientäminen .....22
- Ilmanottoaukon säleikön puhdistaminen ....22

Jos kuivausrumpu ei toimi .....23

• Huolto ja varaosat .....23
• Kuluttajaneuvonta .....23
• Maahantuoja ....23
• Takuu .....23

ASENTAJALLE

Asennus 24

• Pakkauksen purkaminen .....24
• Kuivausrummun sijoittaminen .....24
- Tärkeää lauhduttimella varustetun kuivausrummun asennuksessa ....24

• Sähköliitäntä ....24

- Asennussarja pesukoneen päälle asentamista varten....24

• Avautumissuunnan muuttaminen .....24

- Poistoletkun liittäminen ....25

Turvallisuusohjeet

Seuraavat varoitukset ovat tärkeitä yleisen turvallisuuden kannalta. Lue ne huolella ennen koneen asennusta tai käyttöä.

Asennus

• Kaikki asennustyöt ja tuotteeseen tehtävät muutokset, kuten liitäntäjohdon vaihtaminen, ovat ammattiasentajan työtä. Asiantuntemattoman henkilön tekemät toimenpiteet saattavat vaikuttaa tuotteen toimintaan ja aiheuttaa henkilö- ja esinevahinkoja.
• Tarkista, että kone ei ole liitäntäjohdon päällä.
• Jos koneen alla on matto, on jalkoja säädeltävä siten, että ilma pääsee kiertämään vapaasti.

Käyttö

• Kone on tarkoitettu ainoastaan kotikäyttöön.
• Koneen käyttämisen jälkeen on aina muistettava irrottaa pistoke pistorasiasta.
• Linkoamatonta pyykkiä ei saa koskaan kuivata kuivausrummussa.
• Herkästi syttyvillä puhdistus- ja liuotinaineilla (alkoholilla, tahranpoistoaineella yms.) käsiteltyjä tekstiilejä ei saa koskaan kuivata kuivausrummussa. Palovaara! Vain vedellä pestyjä tekstiilejä voidaan kuivata kuivausrummussa.
• Tarkista aina, että vaatteiden taskuun ei ole jäänyt esimerkiksi kaasu- tai tupakansytytintä. Sytyttimiä, jotka eivät toimi, ei myöskään saa joutua kuivausrumpuun.
• Pidä kuivausrummun luukkua auki kuivausohjelmien välillä. Näin luukun kumitiiviste kestää kauemmin käyttökelpoisena ja tiivistää paremmin.
• Älä käytä kuivausrumpua, jos suodattimet ovat vaurioituneita tai jos niitä ei ole asennettu. Palovaara!
• Älä koskaan kuivaa urheilukenkiä (tenniskenkiä, lenkkikenkiä jne.) kuivausrummussa. Kengät voivat ajautua rummun ja luukun väliin ja siten jumiuttaa kuivausrummun toiminnan.

Yleiset turvallisuusohjeet

• Kuivausrummun teknisten ominaisuuksien muuttaminen voi olla hengenvaarallista.
• Älä yritä itse korjata konetta. Asiantuntemattoman henkilön tekemät korjaukset saattavat johtaa onnettomuuteen tai käyttöhäiriöön.
• Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltollikkeen tehtäväksi. Varmistaaksesi laitteesi moitteettoman kunnon, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.

Lapsiturvallisuus

• Lapset eivät yleensä ole tietoisia sähkölaitteiden vaarallisuudesta. Koneen käydessä lapsia pitää valvoa eikä heidän saa antaa leikkiä koneella.
• Pakkausmateriaalit (esim. muovikalvo, polystyreeni) voivat olla vaaraksi lapsille - tukehtumisvaara! Pidä ne lasten ulottumattomissa.
• Varmista, että lapset tai kotieläimet eivät pääse kuivauusrumpuun.
• Jos kone aiotaan romuttaa, irrota pistotulppa pistorasiasta ja katkaise liitosjohto koneen puoleisesta päästä. Tee luukun lukko käyttökelvottomaksi, etteivät lapset jää rumpuun loukkuun leikkiessään.

Hävittäminen

- Pakkausmateriaalit

Materiaalit, jotka on merkitty symbolilla ovat kierrätettäviä.

PE< polyeteeni

PS< polystyreeni

PP< polypropyleeni

Tämä tarkoittaa, että materiaalit voidaan kierrättää viemällä ne niille tarkoitettuihin keräyslaatikoihin.

- Kone

Vie vanha koneesi viralliselle kaatopaikalle. Tarvittaessa ota yhteyttä kuntasi jäteasioita hoitavaan viranomaiseen. Auta pitämään ympäristömme puhtaana!

Vinkkejä ympäristön suojeluun

Kuivausrummun käyttö on taloudellista, kun oheisia ohjeita noudatetaan.

• Täytä kone aina täyteen. Katso ohjelmia sivulta 18. Puolillaan olevan koneellisen kuivaaminen ei ole taloudellista.
• Kuivattavan pyykin tulee olla hyvin lingottu. Mitä korkeampaa linkousnopeutta käytetään, sitä lyhyempi kuivausaika tarvitaan ja sitä alhaisemmalla energiankulutuksella pärjätään.

• Varo kuivaamasta vaatteita liian kauan. Valitse aina oikea kuivausohjelma ja pyykin kuivausaste. Vaatteet, joita kuivataan liian kauan, kutistuvat normaalia enemmän, ja lisäksi niiden silittäminen on hankalaa.

• Koneen täyden kapasiteetin hyödyntämiseksi kannattaa täysin kuivaksi haluttava pyykki kuivata silityskuivan pyykin kanssa. Valitse tällöin silityskuivan pyykin ohjelma. Kun ohjelma on valmis, ota silityskuiva pyykki vain koneesta ja jätä muut pyykit koneeseen kuivattavaksi toisella ohjelmalla.

• Nukkasihdit täytyy puhdistaa säännöllisin väliajoin, jotta kuivausajat eivät pitene ja virrankulutus kasva.
• Tilan, jossa kuivauusrumpu on, on oltava ilmastoitu. Kuivauksen aikana huoneenlämpötila ei saa nousta yli +35 °C:een.

Kuivausrummun kuvaus

1 Työtaso

2 Katsaus ohjelmiin

3 Ohjelmapaneeli

4 Nukkasihti

5 Arvokilpi

6 Lauhdutin

7 Vesisäiliö

8 Säädettävät jalat

1 2 3 4 5 6 7 8 重量15kg

Tekniset tiedot

Korkeus 850 mm säädettävä + 8 mm

Leveys 600 mm

Syvyys 580 mm

Syvyys, kun luukku auki 1008 mm

Kapasiteetti, puuvilla 5 kg kuivia vaatteita

Kapasiteetti, tekokuidut 2,5 kg kuivia vaatteita

Verkkojännite 220/230 V, 50Hz

Kokonaisteho 2200 W, 10 A

Kulutusarvot: valko- kirjopyykki 3,64 kWh (5 kg kaappikuiva)

tekokuidut

3 kWh (5 kg silityskuiva)

1,4 kWh (2,5 kg kaappikuiva)

Tämä laite täyttää EY:n direktiivien 89/336/ETY ja 73/32/ETY vaatimukset.

Oikeudet muutoksiin pidätetään.

Ohjelmapaneeli

Elektro Helios BOMULL OCH LINNE SYNTET ● 5 kg Skåptort 100-130 min. ● 2,5 kg Skåptort 55 - 75 min. ● 5 kg Stryktort 78-105 min. ● 2,5 kg Stryktort 40 - 60 min. ● Avkylning - 10 min. Centrifugering 800-1200 v/min. Contrifugering 600 v/min. TK 7022 1 2 3 4 5 6

1. Katsaus ohjelmiin

Tutustu eri kuivausohjelmiin ja vastaaviin kuivausaikoihin.

2. Merkkivalo

Palaa, kun kuivauusrumpu on päällä, ja sammuu kuivausajan päätyttyä.

Merkkivalo sammuu myös kun avaat laitteen ison luukun tai alaosan pienen luukun.

3. Hellävaraisen kuivauksen valintapainike ↓↓

(Valinnainen toiminto).

Paina myös tämä painike alas, jos haluat kuivata tavallisen pyykin alhaisemmassa lämpötilassa. Käytetään kuivattaessa arkoja ja lämpöä kestämättömiä puuvillakankaita.

HUOM! Kun kuivaus on päättynyt, on painike nostettava ylös.

4. Käynnistyspainike

Paina painiketta valittuasi kuivausajan, jolloin kuivauusrumpu käynnistyy.

HUOM! Luukun on oltava suljettuna.

Jos luukku avataan, kun ohjelma on käynnissä, kuivaus keskeytetään. Ohjelma jatkuu, kun käynnistyspainiketta painetaan uudelleen.

5. Vesisäilion merkkivalo

Syttyy, kun vesisäiliö on täynnä tai kun se on laitettu väärin paikalleen.

6. Ajanvalitsin ①

Säädä kuivausaika kääntämällä valitsinta myötäpäivään (oikealle).

HUOM! Älä koskaan käännä valitsinta vastapäivään, ohjelmamekanismi voi vahingoittua.

Voit valita kahdesta eri aikaohjatusta kuivausohjelmasta:

• Normaaliohjelma - puuvilla, 20-150 minuuttia.

- Arat tekstiilit - tekokuidut, 20-100 minuuttia.

Kuivausaika riippuu kankaasta, pyykin määrästä ja kuivuudesta (ks. kohta Ohjelmat).

Jäähdytys

Kuivausohjelma päättyy 10 minuutin jäähdytysvaiheella, joka sisältyy valittuun kuivausaikaan. Jäähdytyksen aikana lämpö kytketään pois päältä ja pyykki jäähtyy ennen kuin kuivauusrumpu pysähtyy automaattisesti "0":aan. (päättynyt kuivausaika). Jäähdytysaikaa ei saa lyhentää tai keskeyttää. Lämpimästä pyykistä, joka seisoo rummussa pitkän aikaa, tulee ryppyistä ja se voi vahingoittua pysyvästi.

Ohjelmataulukko

Normaalipyykki - puuvilla (Bomull och linne)

Pyykin laatu	Kuivausaste	Pyykin määrä kg	Kuivausajat pyykille, joka on lingottu
			800-900 kierr./min	1000-1200 kierr./min
PuuvillaFroteeTrikooLakanatKäsipyyhkeetPyyhkeetLautasliinat	Kaappikuiva	5	110-130	100-125
		2,5	60-75	55-70
	Silitytskuiva	5	85-105	75-100
		2,5	45-60	40-55

HUOM! Valitse valinnainen toiminto "hellävarainen kuivaus" lämmölle aroille puuvillavaatteille.

Arat tekstiilit - tekokuidut (Syntet)

Pyykin laatu	Kuivuusaste	Pyykin määrä kg	Kuivausaika minuutteina, kun pyykkiä on lingottu vähint. 650 kierrosta/min
Siliäväksi käsitellyt syntetiset kuidut ja sekoitekankaat	Kaappikuiva	2,5 65-75
		1	30-40
Hienopyykk i ja lämmölle arat tekstiilit (ks. vaatteen pesumerkinnät)	Silityskuiva	2,5	45-55
		1	25-35

HUOM! Noudata vaatteen pesumerkintöjä, kun kuivaat sekoitekankaisia vaatteita.

Kuivausaikaan vaikuttaa:

• pyykin laji
  • p yykin määrä
• linkouksen aste ennen kuivausta

Jäähdytys

Ohjelmanvalitsimen Jäähdytys-asennossa pyykkiä voidaan raikastaa (voidaan esimerkiksi poistaa koipallojen pinttynyt tuoksu).

Määrä

Kuivattavan pyykin määrää on usein vaikea arvioita. Suosittelemme, että otat huomioon seuraavat ohjeet:

• puuvilla, pellava: rumpu voi olla täynnä, mutta pyykki ei kuitenkaan saa olla pakattuna liian tiiviisti
• tekokuidut: rumpu täytetään vain puolilleen
• arat materiaalit: rumpu täytetään vain kolmasosalta

Näin käytät kuivausrumpua

Ennen ensimmäistä käyttökertaa

Uudessa kuivausrummussa saattaa olla pölyä tai likaa. Laita sen vuoksi kuivauusrumpuun muutama kostea, puhdas liina ja anna niiden kuivua noin 20 minuutin ajan.

1. Asenna laite käyttöohjeen asennusohjeiden mukaisesti.
2. Avaa luukku ja aseta lingottu pyykki rumpuun.

1. Sulje luukku ja varmista, että pyykki on hyvin rummussa.
2. Valitse kuivausaika.
3. Paina tarvittaessa hellävaraisen kuivauksen painiketta ↓↓.
4. Käynnistä ohjelma painamalla painiketta ◆ Merkkivalo syttyy. Voit ohjelman käynnistytyä kääntää ajanvalitsimen uuteen kohtaan.

Rumpu pyörii oikealle ja vasemmalle, kunnes saavutetaan haluttu kuivausaste.

Noin 10 minuuttia ennen ohjelman päättymistä käynnistyy jäähdytys.

1. Kun säädetty kuivausaika on päättynyt, kuivauusrumpu sammuu automaattisesti ja merkkivalo sammuu. Ajanvalitsin on "nollassa". Avaa luukku ja ota jäähtyneet vaatteet pois.
2. Huom. Puhdista nukkasihdit ja tyhjennä vesisäiliö.

Tärkeää!

Jos kuivausohjelma on keskeytetty ennen sen päättymistä, suosittelemme, että käännät ohjelmanvalitsimen asentoon çsodotat kunnes tämä vaihe loppuu, ennen kuin poistat pyykit kuivausrummusta. Näin vältetään liiallisen lämmön kehittyminen kuivausrummun sisällä.

Tärkeitä neuvoja ja vihjeitä

Lajittele ja valmistele pyykkisi ennen kuivausta

Lajittele pyykki tekstiilien (ks. vaatteen pesumerkintä) ja halutun kuivuusasteen mukaan. Sulje vetoketjut ja solmi irtonaiset nauhat. Solmi pussilakanoiden ja tyynyliinojen nauhat yhteen, etteivät pienet vaatekappaleet mene niiden sisään.

Mitä kuivausrummussa ei voi kuivata

• Erityisen arkoja tekstiilejä, kuten esim. tekokuitukankaisia verhoja, silkkiä ja nailonsukkia.
• Vaatteita, joissa on vaahtomuovia tai muovintapaisia aineita.
• Villaa ja vaatteita, joissa on villaa, koska ne vanuttuvat ja kutistuvat.

Älä koskaan kuivaa kuivausrummussa vaatteita, joita on käsitelty herkästi syttyvillä aineilla (bensiini, alkoholi, tahranpoistoaine) syttymisvaaran vuoksi.

Tärkätyt tekstiilit

Tärkättyjä tekstiilejä voi kuivata kuivausrummussa. Jotta tulos on paras mahdollinen, on valittava kuivausaika “silitytskuiva”, joka jättää vaatteet hieman kosteiksi. Kuivauksen jälkeen on kuivauusrumpu pyyhittävä sisältä kostealla rievulla ja sen jälkeen kuivalla rievulla, jottei koneeseen jää tärkkiä.

Kutistuminen

Erityisesti neulotut tekstiilit (esim. trikoo) kutistuvat helposti niiden laadusta riippuen. Tämä johtuu siitä, että vaatteet kuivataan rummussa vapaasti, päinvastoin kuin ripustettuna kuivumaan. Vältä kuivaamasta näitä vaatteita liikaa valitsemalla silityskuiva-ohjelma.

Mitä on nukka?

Käyttäessäsi kuivauusrumpua, huomaat nukkasihtiin kertyvän nukkaa.

Se on aivan normaalia eikä se merkitse sitä, että kuivausrumpusi kuluttaa pyykkiä. Käytön sekä käsinpesun tai konepesun aikana kankaista irtoaa kuituja ja lankoja (nukkaa), mutta se jää kankaan pintaan.

Kun vaatteet kuivataan ulkona, tuuli puhaltaa nukan pois, mutta kuivausrummussa se kerääntyy sihtiin ja laajenee kuivauksen aikana.

Ajan- ja energiankulutus

Energiankulutus ja kuivausaika riippuvat kuivattavan pyykin määrästä, linkouksen jättämästä kosteudesta, vaatteen koosta, tekstiilien laadusta ja halutusta kuivuudesta.

Liian täysi kuivausrumpu ei kuivaa hyvin ja jättää vaatteet ryppyisiksi.

Jotta kuivauusrumpu kuluttaisi vähemmän energiaa ja käyttäisi vähemmän aikaa, on vaatteet lingottava hyvin. Suosittelemme pesukonetta, joka linkoaa vähintään 800 kierrosta minuutissa valko- ja kirjopyykkiohjelmilla.

Kuinka paljon kuiva pyykki painaa?

Tässä on joitakin suuntaa antavia ohjeita, jotta osaisit täyttää kuivausrumpusi oikein. Nämä ohjeet on annettu puuvillavaatteille.

paino grammoina

Kylpytakki 1200

Pussilakana 700

Lakana 500

Froteepyyhe, tyynyliina 200

Paita, yöpaita 200

Pyjama, pusero 100

Lyhyet alushousut, sukat 100

Pitkät alushousut 300

Vaatteiden pesumerkinnöistä näet, kuinka vaate on kuivattava.

KUIVAUS Tasokuivaus Kuivaus tippuvana Kuivaus narulla

Voidaan kuivata kuivausrummussa

Normaali lämpötila Alhainen lämpötilaVoidaan kuivata kuivausrummussa

Ei saa kuivata kuivausrummussa

Hoito ja puhdistus

Kuivausrumpu täytyy irrottaa virtalähteestä, ennen kuin voit puhdistaa tai huoltaa sitä.

Puhdistaminen ulkoa

Käytä ainoastaan saippuaa ja vettä ja kuivaa lopuksi huolella.

Tärkeää: älä käytä denaturoitua spriitä, liuottimia tai vastaavia tuotteita.

Luukun puhdistaminen

Puhdista luukun sisäosa säännöllisin väliajoin, jotta saat poistettua nukan nukkasihdin ympärillä olevista tiivisteistä. Tarkka puhdistus varmistaa oikean kuivaustoiminnan.

P1150

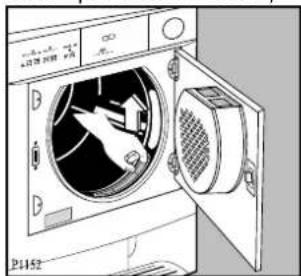

Nukkasihtien puhdistaminen

Kuivausrumpu toimii moitteettomasti vain, jos nukkasihdit ovat puhtaat.

Nukkasihdit keräävät kaiken nukan, jota muodostuu kuivauksen aikana, ja tämä nukka täytyy poistaa jokaisen kuivausohjelman pääyttyä kostealla liinalla ennen kuin otat pyykit pois rummusta.

P1110

P1J54 -空気、冷媒、熱気 -空気、冷媒、熱気

Sisäluukun nukkasihti täytyy irrottaa puhdistusta varten.

Älä huolestu nukan määrästä, se ei johdu kuivausrummun aiheuttamasta liiallisesta vaatteen kulumisesta. Kaikista tekstiileistä irtoaa nukkaa, mutta sitä ei huomaa ilmassa. Kuivausrummussa se vain kertyy nukkasihtiin.

Kun pesukone on ollut käytössä jonkin aikaa, nukkasihtien pintaan muodostuu vaalea kerros, joka johtuu pesuainejäämistä. Kerros voidaan poistaa pesemällä nukkasihdit lämpimällä vedellä ja harjalla. Poista nukkasihti luukun aukosta kuvan mukaisesti (se voidaan sijoittaa niin, että kieleke osoittaa joko vasempaan tai oikeaan).

⚠ Älä käytä kuivausrumpua ilman nukkasihtejä.

Lauhduttimen puhdistaminen

Lauhdutin on puhdistettava säännöllisesti nukasta, jottei se turhaan pidennä kuivausaikaa eikä lisää energiankulutusta.

Lauhduin sijaitsee pienen oven takana laitteen alaosassa. Avaa ovi painamalla salpaa kuvan osoittamalla tavalla.

Vedä lauhdutin ulos kääntämällä ensin kaksi punaista rajoitinta alaspäin ja irrottamalla lauhdutinyksikkö kahvasta kiinni pitäen.

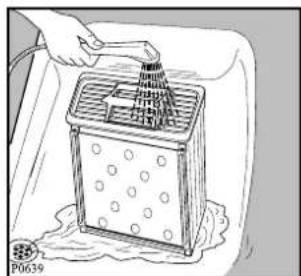

Puhdista lauhdutin harjalla ja huuhtele se tarvittaessa suihkulla.

Puhdista lauhdutin myös ulkopuolelta ja poista kaikki nukka.

Puhdista lauhdutinta ja pienen oven sisäosaa ympäröivä kumitiiviste kostealla liinalla.

Asenna lauhdutin takaisin paikalleen, käännä punaiset rajoittimet ylöspäin ja sulje ovi.

Tärkeää!

Älä koskaan käytä teräviä esineitä tai työkaluja päästäksesi lauhduttimen rakoihin. Lauhdutin saattaa vahingoittua tai alkaa vuotaa.

Älä koskaan käytä kuivausrumpua, kun lauhdutin ei ole paikallaan.

Vesisäiliön tyhjennys

Pyykistä irtoava vesi tiivistyy koneen sisällä ja kertyy vesisäiliöön.

Vesisäiliö täytyy tyhjentää jokaisen kuivausohjelmanjälkeen, jotta voidaan varmistaa laitteen tehokastoimnta seuraavalla käyttökerralla. Jos säiliötä ei tyhjennetä, turvakytkin laukeaa: ohjauspaneelin merkkivalo äyttyy ja ohjelmakeskeytyy, jolloin pyykki jää kosteaksi. Vesisäiliö voidaan tyhjentää jopa kesken ohjelman.

Toimi seuraavasti:

• Avaa lauhduttimen luukku laitteen alaosassa.
• Käännä keltainen lukitsin yläasentoon.
  • Vedä vesisäiliö pois paikaltaan.
• Avaa vesisäliön tulppa ja kaada vesi pois.
• Sulje vesisäiliön tulppa ja aseta säiliö kunnolla takaisin paikalleen.
• Työnnä säiliötä, kunnes se lukittuu ja käännä keltainenlukitsin ala-asentoon. Csulje lauhduttimen luukku ja paina KÄYNNISTYS/TAUKO -painiketta uudelleen jatkaaksesikeskeytynyttä kuivausohjelmaa

Huomaa: Ohjelman käynnistymiseen saattaa kuluamuutamia sekunteja. Tänä aikana vesisäiliön merkkivalo palaa edelleen.

Ohje

Kerättyä lauhdevettä voidaan käyttää hyväksi höyrysilityksessä. Ensin se tulisi kuitenkin siivilöidä hienon sihdin tai kahvin suodatinpaperin lävitse lauhdevedessä olevien pienien nukkien siivilöimiseksi pois.

Ilmanottoaukon säleikön puhdistaminen

Poista nukka kuivausrummun takana sijaitsevan ilmanottoaukon säleiköstä imurilla.

Jos kuivausrumpu ei toimi

Vika Mahdollinen Syy
Kone ei toimi:	Kuivausrummun luukku ja/tai alaosan pieni ovi ovat avoinna.Laitteeseen ei tule virtaa.Ohjelmanvalitsinta ei ole säädetty oikein.Käynnistyspainiketta ⏻ole painettu.Vesisäiliö on täynnä tai se on asetettu väärin.
Kuivaus kestää kauan tai pyykki ei kuivu tarpeeksi:	Pyykki on lingottu huonosti.Luukun nukkasihdit ovat täynnä.Lauhdutin on täynnä.Vesisäiliö on täynnä.Huoneen lämpötila on liian korkea.On valittu väärä ohjelma/kuivausaika.Liian paljon pyykkiä.

Huolto ja varaosat

Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla numeroon 0200-2662 (01,597 €/min (0,95 mk/min) + pvm),* tai katsomalla puhelinluettelon keltaisilta sivuilta kohdasta "kodinkoneiden huoltoa".

Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.

* Mainitse soittaessasi tuotteen merkki. Kopioi arvokilvestä tuotteen tiedot alla olevaan kohtaan, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen.

Malli (Model) ....

Tuotenumero (Prod. nr.) ....

Sarjanumero (Serial. nr.)

Kuluttajaneuvonta

Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon 0200-2662 (01,597 €min (0,95 mk/min) + pvm).

[e-mail]

Maahantuoja

Oy Electrolux Kotitalouskoneet Ab- Elektro Helios Pakkalankuja, 6

01510 VANTAA

Takuu

Tuotteella on kahden (2) vuoden takuu. Takuuehdot noudattavat alan yleisiä ehtoja ja niitä on saatavissa myyjäliikkeistä tai maahantuojalta. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Ruotsissa ovat voimassa Konsumentköp EHL ja muut EHL määräykset. Korvaus huollosta voidaan periä myös takuuaikana:

• a iheettomasta valituksesta

- ellei käyttöohjetta ole noudatettu.

Asennus

Varoitus!

Pakkauksen purkaminen

⚠ Liu'uta polyeteenipussi ja polystyreenitäytteet ulos ennen kuivausrummun käyttöä.

⚠️ Jos kuivauusrumpua siirretään, se täytyy kuljettaa pystyasennossa.

Kuivausrummun sijoittaminen

Kuivauusrumpu voidaan asentaa tasaiselle lattialle tai pesukoneen päälle. Kuivauusrummun on aina oltava vaakasuorassa, tarkasta se vatupassilla. Koneen jalkoja voidaan tarvittaessa säätää. Varmista riittävä ilmankierto kuivauusrummun alaosasta. Älä tuki ilmanottoaukkoja vaatteilla tai vastaavalla. Huolehdi siitä, että ilmanvaihto pääsee tapahtumaan hyvin jalustan ilmaritilän kautta.

Tämän vuoksi paksu matto ei sovi kuivausrummun alustaksi.

Tärkeää lauhduttimella varustetun kuivausrummun asennuksessa

• Kuivausrummun ulos puhaltama ilma voi olla jopa +60°C. Älä siksi koskaan sijoita kuivausrumpua lämpöä kestämättömälle alustalle.
• Kuivausrumpua käytettäessä huoneen lämpötilan täytyy olla +5 ...+35 °C, koska muuten laitteen toiminta saattaa kärsiä.
• Kuivauusrumpua ympäröivän tilan on oltava mahdollisimman pölytön.
• Säädettäviä jalkoja ei saa irrottaa. Alustan ja kuivausrummun väliin on ehdottomasti jätettävä rako ilmanvaihtoa varten. Tukkiutunut ilmanvaihto nostaa kuivausrummun sisäosan lämpötilaa, mikä vaikuttaa kuivausrummun toimintaan.

Sähköliitäntä

Kone liitetään 220-230 V sähköverkoon 10 A sulakkeella suojamaadoitetun pistorasian kautta.

Koneen asennuksen jälkeen verkkojohtoon on päästävä helposti käsiksi.

⚠ Liitäntäjohdon vaihto- ja asennustyöt on annettava.

Asennussarja pesukoneen päälle asentamista varten

lisävaruste

Kuivausrumpu voidaan asentaa edestä täytettävän pesukoneen päälle, jolloin kuivausrumpu on ruuvattava kiinni pesukoneeseen. Tähän tarvitaan asennussarja, jonka voit hankkia omalta jälleenmyyjältäsi.

Ennen kuivausrummun asentamista lue mukana toimitetut ohjeet huolella.

Avautumissuunnan muuttaminen

Tarvittaessa luukun avautumissuunta voidaan muuttaa oikealle avautuvaksi. Avautumissuunnan voi muuttaa vain huoltoliike.

Poistoletkun liittäminen

Jos kuivausrummun sijoituspaikan lähettyvillä on lattiakaivo tai viemäri, vesi voidaan johtaa suoraan poistoletkun kautta viemäriin. Poistoletkua myyvät valtuutetut huoltoliikkeet.

Letku asennetaan koneen takapuolelle seuraavalla tavalla:

• irrota kiristysnauha A;
• irrota letku B koneesta;
  • asenna poistoletku C koneeseen ja;
• kiinnitä poistoletku C kiristysnauhalla A.

P1160 A B A B C

Poistoletkun asentaminen on erityisen suositeltavaa, kun kuivaaja yhdistetään pesukoneen kanssa torniksi.

Poistoletku on asennettava kuvan mukaisesti (C).

P1161 C
