BRUKSANVISNING TK7022 ELEKTRO HELIOS

vi ber dig att läsa igenom den här bruksanvisningen noggrant.

Framför allt är det viktigt att du läser säkerhetsinformationen på de första sidorna i bruksanvisningen. Förvara alltid bruksanvisningen lättillgänglig, så att du snabbt kan hitta den och slå upp information i den vid ett senare tillfälle. Om du säljer maskinen ska bruksanvisningen lämnas över till nästa ägare.

Transportskador

Kontrollera att torktumlaren inte är skadad. Eventuella transportskador skall omedelbart anmälas till den som ansvarat för transporten. Skador, felaktigheter och ev. saknade delar skall omedelbart anmälas till säljaren.

Så här använder du bruksanvisningen

Några stycken i bruksanvisningen är försedda med en symbol. Dessa symboler betyder följande:

Här finns viktig information om olämplig användning av torktumlaren som skulle kunna förorsaka person- och egendomsskada.

Här finns information, som är särskilt viktig för att erhålla bästa möjliga torkresultat.

Här finns viktiga miljö- och energispartips.

Vårt bidrag till miljöskyddet är att vi använder returpapper.

Innehållsförteckning

Viktig säkerhetsinformation....3

Bortforsling/avfallshantering....3

Energisparråd 4

FÖR ANVÄNDAREN

• Beskrivning av panelens funktioner . . . . . . . . . . . . . 5
  • Programöversikt ....6
• Så här använder du torktumlaren... 7

Viktiga råd och tips för dig som torkar 8

• Allt kan inte torkas i tumlaren....8
  • Stärkta textilier 8
  • Krympning 8
  • Vad är ludd?......8
• Tid- och energiförbrukning ....8
• Tvättmärkning 8

Skötsel och rengöring 9

• Rengöra torktumlarens utsida .....9
• Rengöra luckan .....9
• Rengöra filtren 9
• Rengöring av kondensorn .....9
• Tömning av vattenbehållaren .....10
• Rengöring av luftintagsgallret .....10

Om torktumlaren inte fungerar .....11

• Reklamation ....11
  • Konsumentkontakt .....11
  • Service och reservdelar .....11
  • Garanti (gäller för Finland) .....11

FÖR INSTALLATÖREN

Installation 12

• Uppackning ....12
• Placering av tumlaren ....12
  • Viktigt ved installation av kondenstumlare . . . .12
  • Elektrisk anslutning .....12
  • Monteringssats för tvättpelare (extra tillbehör) .12
  • Hänga om luckan .....12

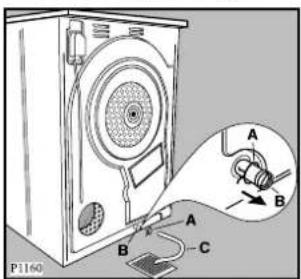

  • Anslutning av avloppsslang .....13

Följande varningsuppgifter är till för den allmänna säkerheten. Läs noga igenom dem före installation och användning av apparaten.

Installation

• A I la installationsarbeten och ingrepp i produkten, liksom förändring av den elektriska anslutningssladden, skall utföras av behörig fackman. Arbeten utförda av personer med otillräckliga kunskaper, kan försämra produktens funktion och förorsaka skada på person och egendom.
• S e till att maskinen inte står på anslutningssladden.
• Om maskinen har placerats på ett mattbelagt golv, måste du justera dess fötter så att luften får möjlighet att cirkulera fritt.

Användning

• Maskinen får endast användas i hushållet och endast för angivet ändamål.
• När du har använt maskinen ska du alltid dra ut stickkontakten ur vägguttaget.
• Tvätt som inte har centrifugerats får aldrig torkas i torktumlaren.
• Plagg och textilier som behandlats med brandfarliga rengörings- och lösningsmedel (tvättbensin, alkohol, fläckborttagningsmedel etc) får aldrig torkas i torktumlaren. Brandrisk föreligger! Endast textilier som tvättats i vatten får torkas i torktumlaren.
• Kontrollera alltid att det inte glömts kvar någon gaständare/cigarrettändare i klädesplaggen. Det gäller även tändare som inte fungerar.
• Låt luckan på torktumlaren stå öppen mellan torkprogrammen. Det gör att gummilisten som tätar runt luckan håller längre och tätar bättre.
• Använd aldrig torktumlaren utan luddfilter eller med trasiga luddfilter. Brandrisk föreligger!
• T orka aldrig gymnastikskor (tennisskor, joggingskor etc) i torktumlaren. Skorna kan komma emellan trumman och luckan och därmed blockera trumman.

Allmänna säkerhetsföreskrifter

• Det är farligt att på något sätt förändra torktumlaren eller dess egenskaper.
• Försök aldrig att själv reparera maskinen. Reparationer som inte har utförts av fackman kan leda till svåra olyckor eller driftstörningar.

- Service och reparationer skall utföras av leverantören legitimerat serviceföretag. Kontrollera att delarna byts ut mot original reservdelar – för säker drift.

Barnsäkerhet

• Barn förstår oftast inte hur farligt det kan vara att leka med elektriska maskiner. Därför ska du hålla uppsikt över maskinen under drift. Låt inte barnen leka med torktumlaren.
• Förpackningsmaterial (t ex plastfolie och frigolit) kan vara farligt för barn. Risk för kvävning! Se till att barnen inte kommer åt att leka med förpackningsmaterialet.
• Kontrollera att barn eller små djur inte tar sig in i torktumlarens trumma.
• N är torktumlaren är uttjänt och ska forslas bort, ska du dra ut stickkontakten och skära av nätkabeln. Stickkontakten och resterna av nätkabeln ska också kastas. Lucklåset ska förstöras. På så sätt kan lekande barn inte bli instängda i torktumlarna och därmed försättas i livsfara.

Bortforsling/avfallshantering

- Hantering av förpackningsavfall

De material i förpackningen som kan återanvändas är märkta med symbolen och skall i princip återanvändas.

PE< står för polyeten
PS< står för polystyrol
PP< står för polypropylen

Pappemballaget bör läggas i en pappersin- samlingscontainer, om en sådan finns i ert område.

Kontakta din kommun för information om var du kan lämna din maskin.

Energisparråd

Din torktumlare arbetar ekonomiskt om du följer dessa råd.

- Fyll alltid maskinen helt. Se programöversikten på sidan 6. Torkning med halvfylld maskin är oekonomiskt.

- Före torkningen ska tvätten vara väl centrifugerad. Ju högre centrifugeringsvarvtal, desto kortare torktid och desto lägre strömförbrukning.

- Undvik att torktumla kläderna för länge. Välj det rätta torkprogrammet och därmed den önskade torkningsgraden. Kläder som torkats för länge kan krympa mer än normalt och dessutom vara svåra att stryka.

- För att utnyttja maskinens fulla kapacitet kan tvätt som ska vara helt skåptorr torkas tillsammans med tvätt som bara ska vara stryktorr. Välj ett program för stryktorr tvätt. När detta program är färdigt tas den stryktorra tvätten helt enkelt ut och den övriga tvätten torkas färdigt med ett annat program.

- L uddfiltren bör rengöras regelbundet för att undvika längre torktider och högre strömförbrukning.

- U trymmet där torktumlaren står ska vara ventilerat. Under torkningen bör rumstemperaturen inte överstiga +35°C.

Beskrivning av torktumlaren

1 Topplock

2 P r ogramöversikt

3 Kontrollpanel

4 Luddfilter

5 Typskylt

6 Kondensor

7 V attenbehållare

8 Justerbara fötter

MÄTT: höjd 850 mm justerbar + 8 mm

bredd 600 mm

djup 580 mm

djup med öppen lucka 1008 mm

REKOMMENDERAD bomull 5 kg torra kläder MAXIMAL MÄNGD: syntet

2,5 kg torra kläder

ELANSLUTNING:	nätspänning totaleffekt	220-230 V, 50Hz2200 W, 10 Amp
STRÖMFÖRBRUKNING:	bomull 3,64 kilowattimme (5 kg skåptorr tvätt)bomull 3 kilowattimme (5 kg stryktorr tvätt)syntetmaterial	1,4 kilowattimme (2,5 kg skåptorr tvätt)

Denna apparat uppfyller kraven i EG-direktivet 89/336/EEG, 73/32/EEG.

Vi reserverar oss för ändringar.

Kontrollpanel

Elektro Helios BOMULL OCH LINNE SYNTET 5 kg Skåptamt 100-130 min. 2.5 kg Skåptamt 55 - 75 min. 5 kg Stryktamt 75-105 min. 2.5 kg Stryktamt 40 - 60 min. Avkyling Å - 10 min. Centrifugering 800-1200 vmin. 2.5 kg Skåptamt 60 - 75 min. 1 kg Skåptamt 30 - 40 min. 2.5 kg Stryktamt 45 - 55 min. 1 kg Stryktamt 25 - 35 min. Avkyling Å - 10 min. Centrifugering 650 vmin. TK 7022 1 2 3 4 5 6

1 P r ogramöversikt

Ger dig en överblick över de olika torkprogrammen och respektive torktider.

2 Kontrollampa

Är tänd då tumlaren är igång och slocknar efter avslutad torktid.

Den slocknar även när du öppnar maskinens stora lucka eller den lilla luckan längst ned.

3 Knapp - Skontorkning ↓↓

(Tillvalsfunktion).

Tryck in denna knapp om du även vill torka en normaltvätt med reducerad värmeeffekt.

Används för ömtålig och temperaturkänslig bomull.

Obs! Efter avslutad torkning skall knappen åter tryckas ut.

4 Startknapp

Tryck på knappen efter vald torktid, tumlaren går igång.

Obs! Luckan måste vara stängd.

Om luckan öppnas medan programmet är igång, avbryts torkningen. När du trycker på

START-knappen igen fortsätter programmet.

5 Signallampa - Vattenbehållare

Tänds när vattenbehållaren är full eller felaktigt insatt.

6 Tidsväljare ①

Ställ in en torktid genom att vrida vredet medsols (åt höger).

Obs! Vrid aldrig vredet motsols, programverket kan då förstöras.

Du kan välja mellan två olika tidsstyrda torkprogram:

- Normaltvätt - Bomull, från 20 - 150 minuter.

- Skontvätt- Syntet, från 20 - 100 minuter.

Torktiden beror på typ av material, mängd tvätt och torrhetsgrad (Se programöversikten).

Avkylning

Torkprogrammet avslutas med en avkylningsfas på 10 minuter, vilken är inkluderad i den valda torktiden. Under avkylningen kopplas värmen ifrån och tvätten kyls av innan tumlaren automatiskt stannar vid "0" (avslutad torktid). Avkylningsfasen får inte förkortas eller avbrytas. Varm tvätt som får ligga blir mycket skrynklig och kan få permanenta skador.

Programöversikt

Normaltvätt - bomull och linne

Typ av tvätt:	Torrhetsgrad	Mängd tvätt kg	Torktider i minuter för tvätt centrifugerad med
			800-900 varv 1	1000-1200 varv
BomullsplaggFrottéTrikåLakanHanddukarDukarServetter	Skåptorrt	5	110 - 130	100 - 125
		2,5	60 - 75	55 - 7 0
	Stryktorrt	5	85 - 105	75 - 100
		2,5	45 - 60	40 - 5 5

Obs! Välj tillvalsfunktionen "skontorkning" för temperaturkänslig bomullstvätt.

Skontvätt - syntet

Typ av tvätt:	Torrhetsgrad	Mängd tvätt kg	Torktider i minuter för tvätt centrifugerad med min. 650 varv.
Strykfri behandlad tvätt av syntet och blandmaterial.	Skåptorrt	2,5	65 - 75
		1 30 - 40
Fintvätt och temperaturkänsliga textilier.(se plaggets tvättmärkning)	Stryktorrt	2,5 45 - 55
		1 25 - 35

Obs! Vid torkning av blandmaterial skall plaggets tvättmärkning följas.

Torktiden varierar beroende på

• typen av tvätt
• mängden tvätt
• hur fuktig tvätten är.

Avkylning

Denna inställning på programväljaren använder du för att fräscha upp tvätten (t.ex. för att avlägsna en envis doft av malkulor).

Mängd

Det är ofta svårt att uppskatta vikten på den tvätt som ska torktumlas. Vi rekommenderar därför att du beaktar följande riktlinjer:

• Bomull, linne: trumman kan vara helt fylld, men tvätten får inte vara för hårt packad.
• Syntetmaterial: trumman får inte fyllas till mer än hälften.
• Ömtåliga material: trumman får ej fyllas till mer än en tredjedel.

Så här använder du torktumlaren

Innan tumlaren används första

gången

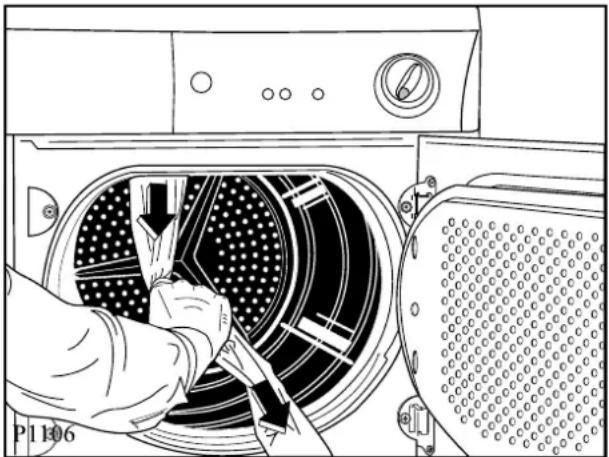

I en ny tumlare kan det eventuellt finnas damm eller smuts. Lägg därför i några fuktiga, rena trasor och torka dessa i ca: 20 minuter.

Torkning

1. Anslut torktumlaren.
2. Öppna luckan.
3. Skaka ut plaggen en aning och stoppa sedan in dem i trumman ett i taget.

1. Stäng luckan. Kontrollera att inget plagg har fastnat mellan luckan och filtret.

2. Välj torktid.

3. Vid behov, tryck på knappen för skontorkning

4. Tryck på startknappen kontrollampan tänds och torktumlingen startar.

Du kan, efter det att torkningen startat, vrida fram vredet till annat tid.

Trumman snurrar växelvis i båda riktningar under torktumlingen.

Samtliga torktumlingsprogram avslutas med en tio minuter lång avkylningsfas.

1. När inställd torktid är slut stannar tumlaren automatisk och kontrollampan släcks. Tidsväljaren är på "noll".

Öppna luckan och ta ut den avkylda tvätten.

Viktigt! Glöm inte att rengöra filtren och tömma vattenbehållaren efter varje avslutad torkomgång.

Observera!

Om du måste avbryta torktumlingsprogrammet innan det har avslutats, rekommenderar vi att du vrider programväljaren till avkylning). Vänta sedan tills denna programfas har avslutats innan du tar ut tvätten. På så vis undviker du att värme byggs upp inuti torktumlaren.

i Viktiga råd och tips för dig som torkar

Sortera och förbered din tvätt före torkning

Sortera tvätten efter textilsort (se tvättmärkning i respektive plagg) och önskad torrhetsgrad. Dra igen blixtlås och knyt ihop lösa band. Band till påslakan och örngott skall knytas ihop så att inte små plagg samlas inuti.

Detta kan du inte torka i din tumlare

• Speciellt ömtåliga textilier som t.ex. gardiner av syntetfibrer, siden och nylonstrumpor.
• Plagg som innehåller skumgummi eller gummi- liknande material.
• Ylle och plagg som innehåller ull, eftersom dessa då filtas ihop och krymper.

Torka aldrig plagg som behandlats med brandfarliga vätskor (bensin, alkohol, fläckborttagningsmedel) i tumlaren på grund av brandrisken.

Stärkta textilier

Stärkta textilier kan också torkas i tumlaren. För att få bästa effekt bör en torktid för «stryktorrt» som har viss restfuktighet väljas. Efter avslutad torkning skall tumlaren torkas inuti med en fuktig trasa och därefter med en torr trasa så att eventuella stärkelserester försvinner.

Krympning

Speciellt vävda textilier (t. ex. trikåer) har lätt för att krympa i större eller mindre grad allt efter kvalitet. Detta beror i första hand på att plaggen i tumlaren torkas «svävande», i motsats till när de hängtorkas. Undvik att övertorka dessa plagg utan välj programmet Stryktorrt.

Vad är ludd?

När du börjar använda torktumlaren, blir du nog förvånad över mängden ludd i luddfiltren.

Det är helt normalt och betyder inte att din tumlare sliter på tvätten. Under användning och tvätt för hand eller i maskin, lossnar fibrer och trådar (ludd), men sitter kvar på plaggens yta.

Vid torkning utomhus blåses luddet bort med hjälp av vinden, men i tumlaren samlas det upp i filtren och sväller genom torkningsprocessen.

Tid- och energiförbrukning

Energiförbrukning och torktid beror på mängd tvätt som torkas, restfuktighet efter centrifugering, storlek på plaggen, typ av textilier och önskad torrhetsgrad. En överfull torktumlare ger dåligt torkresultat och skrynkliga plagg.

För att få lägre energiförbrukning och kortare torktid skall tvätten vara väl centrifugerad.

Vi rekommenderar en tvättmaskin med minst 800 varv eller högre varvtal för normaltvätt.

Även strykfribehandlade plagg, som t.ex. skjortor, ska centrifugeras mellan 10-30 sek. före torkningen.

Hur mycket väger torr tvätt?

För att du skall kunna fylla din torktumlare rätt är här några riktvärden. Dessa är baserade på bomullsplagg.

Cirkavikt i gram

Badrock	1200
Påslakan	700
Lakan	500
Frottéhandduk, örngott	200
Skjorta, nattlinne	200
Pyjamas, blus,	100
Kortkalsonger, sockor	100
Långkalsonger	300

Tvättmärkning i plagg som visar hur plagget bör torkas.

TORKNING Plantorkning Dropptorkning Hängtorkning

Normal temp.

Låg temp.

Kan torkas i torktumlare

Skötsel och rengöring

Du måste dra ut torktumlarens stickkontakt ur vägguttaget innan du rengör den eller utför underhåll.

Rengöra torktumlarens utsida

Använd endast tvål och vatten när du rengör torktumlaren utvändigt. Torka ytan noggrant. Obs! Använd aldrig alkoholbaserade rengöringsmedel, lösningsmedel eller liknande produkter.

Rengöra luckan

Rengör luckans insida regelbundet för att avlägsna allt ludd som samlas i anslutning till filtret. Rengör noggrant för att säkerställa en optimal torktumling.

P1150

Rengöra filtren

Torktumlaren kan bara fungera som den ska om filtren är rengjorda.

I filtren samlas allt ludd som uppstår vid torktumlingen och de måste därför rengöras med en fuktig trasa efter varje program, innan du tar ut tvätten.

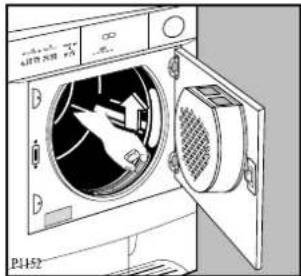

Filtret på insidan av luckan måste avlägsnas när det ska rengöras.

Efter en tag bildas en vitaktig hinna på filtren som beror på rester av tvättmedel från tvätten. Du kan få bort det genom att rengöra filtren med varmt vatten och en borste. Avlägsna i så fall filtret i lucköppningen i enlighet med bilden (det kan sitta med spärren åt vänster eller höger).

Använd inte torktumlaren utan filter.

Kondensorn skall regelbundet rengöras från ludd för att inte förlänga torktiden och öka energi-förbrukningen.

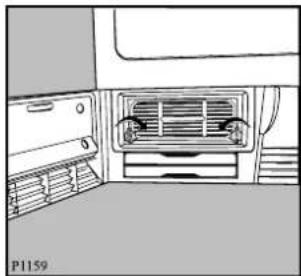

Kondensorn är placerad nedtill på skåpet bakom en liten lucka. Du öppnar luckan genom att trycka på lässpärren som bilden visar.

Vrid först de två röda låsknapparna inåt som bilden nedan visar och ta sedan ut kondensorn i handtaget.

Rengör den med en borste och skölj den vid behov under duschen.

Även utsidan skall rengöras och allt ludd tas bort.

Rengör gummitätningen runt kondensorn och innanför luckan med en fuktig trasa.

Viktigt! Använd aldrig spetsiga föremål eller verktyg för att komma in mellan lamellerna. Då kan kondensom skadas och bli otät.

Sätt tillbaka kondensorn, vrid upp de röda låsknapparna och stäng luckan.

Använd aldrig torktumlaren utan kondensorn på plats.

Tömning av vattenbehållare

Kondensvattnet från tvätten samlas i en vattenbehållare.

Vattenbehållaren ska tömmas efter varje program för att garantera god funktion nästa gång som torktumlaren används. Signallampan åser för att påminna dig om detta moment.

Gör så här:

• Dra ut vattenbehållaren.
• Vänd vattenbehållaren uppochner och låt vattnet rinna ut.
• Sätt tillbaka vattenbehållaren.

Gör då enligt följande:

• Öppna den lilla luckan i sockeln på maskinen
  • Vrid upp det gula stoppet
• Drag ut vattenbehållaren
• Öppna locket på behållaren och töm den.
• Stäng locket och sätt tillbaks behållaren så att den sitter korrekt.
• Tryck in behållaren tills det hörs ett klick och vrid ned det gula låsvredet.
• Stäng luckan i sockeln och tryck på START/PAUS för att åter starta programmet.

Korrekt placering av vattenbehållare.

Om placeringen är fel tänds signallampan under nästa program och programmet avbryts trots att tvätten inte är torr. Summern ljuder.

Töm och sätt tillbaka vattenbehållaren. Tryck åter på knappen Start/Paus å att programmet kan fortsätta från den punkt där det har avbrutits.

Anmärkning

Det uppsamlade kondensvattnet kan användas till ångstrykjärn. Innan du gör det bör du emellertid sila vattnet genom en fin sil eller ett kaffefilter av papper. På så sätt silas även de minsta ludden i kondensvattnet bort.

Ta bort luddet från luftintagsgallret bak på torktumlaren med hjälp av en dammsugare.

Rengör trumman med en trasa indränkt i vinäger när tvätten inte längre torkar till önskad torrhetsgrad (när tvätten är antingen för torr eller för blöt). Rengöringen avlägsnar den tunna hinnan som har bildats i trumman (p.g.a. tvätt- och sköljmedelsrester och kalk som finns i vattnet). Hinnan hindrar sonderna att känna av torrhetsgraden.

Om torktumlaren inte fungerar

Typ a v fel Möjlig orsak
• Maskinen startar inte:	• T ortumlarens lucka och/eller den lilla luckan nedtill på torkumlaren är öppen.• El saknas till maskinen• P r ogramväljaren inte rätt inställd• Startknappen inte intryckt• V attenbehållaren full eller fel isatt
• T orkningen tar lång tid eller tvätten blir inte tillräckligt torr:	• Tvätten dåligt centrifugerad• L uddfiltren i luckan igensatta• Kondensorn igensatt• Har skontorkning valts?• Rumstemperaturen för hög• Har rätt program/torktid valts?• För mycket tvätt• V attenbehållaren full

Reklamation

Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen.

Kom ihåg att spara kvittot för eventuell reklamation.

Konsumentkontakt

Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel. [phone] eller via e-mail på vår hemsida www.elektro-helios.se.

I Finland kontaktas konsumentrådgivare på tel. [phone] (0,1597 €min (0,95 mk/min) + pvm)

Service och reservdelar

Har du frågor om eller vill beställa service eller reservdelar ber vi dig att kontakta återförsäljaren eller vår rikstäckande service på tel. 020 - 76 76 76 eller via e-mail på www.elektroservice.se. Se adressen till ditt närmaste service-kontor i telefon-katalogen Gula sidorna under Hushållsutrustning, vitvaror-service.

I Finland alla servicearbeten, reservdelsbeställningar och eventuella reparationer får utföras endast av ett auktoriserat serviceföretag. Information om det närmaste auktoriserade serviceföretaget får du från numret 0200-2662 (0,1597 €min) (0,95 mk/min) + pvm* eller telefonkatalogens gula sidor "hushållsapparatservice". För att säkra maskinens klanderfria funktion skall man vid reparationer endast använda originala reservdelar.

Innan du beställer service, enligt EHL åtagandet, kontrollera först om du kan avhjälpa felet själv. Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker.

*Innan du kontaktar service, skriv upp följande enligt dataskylten (se sidan 4):

Modellbeteckning ....

Produktnummer ....

Serienummer ....

Inköpsdatum

Hur och när uppträder felet?

Garanti (gäller för Finland)

Maskinen har två års garanti. Garantivillkoren uppfyller branschens allmänna villkor och dessa tillhandahålls av leverantören eller av återförsäljaren. OBS! Spara inköpskvittot som verifikation för inköpsdatumet, som bestämmer garantitidens början.

Kostnaderna kan debiteras även under tid som omfattas av kostnadsfri service:

• Vid omotiverad reklamation

- Om anvisningarna i bruksanvisningen inte följts.

Installation

Vaming!

Uppackning

⚠ Innan du använder torktumlaren måste du avlägsna (se bilden) polyetenpåsen med polystyrenfyllning.

Torktumlaren kan installeras på ett plant golv eller ovanpå en tvättmaskin. Tumlaren skall i båda fallen stå i våg, använd vattenpass för kontroll. Eventuella justeringar kan göras med maskinens fötter.

Se till att tumlaren har god ventilation undertill, blockera inte lufttillförseln med klädesplagg eller liknande.

Sörj för god luftväxling genom luftgallret i sockeln.

Tjock matta är på grund av detta olämpligt som underlag för torktumlaren.

Viktigt vid installation av kondenstumlare

• Utblåsningsluften från torktumlaren kan bli upptill +60°C. Placera därför aldrig tumlaren på ett temperaturkänsligt golv.
• Rumstemperaturen måste ligga mellan +5° och 35°C, eftersom temperaturen kan påverka maskinens prestanda.
• Utrymmet omkring torktumlaren skall vara så dammfritt som möjligt.
• De justerbara fötterna får inte tas bort. Avståndet mellan golv och torktumlare är nödvändigt för luftcirkulationen. Blockerad ventilation ger förhöjd temperatur inne i tumlaren, vilket påverkar tumlarens funktion.

Elektrisk anslutning

Maskinen levereras med sladd och stickkontakt för anslutning till 220-230 V 1 fas 10 A. Vid placering i våtutrymmen t ex. badrum skall maskinen anslutas fast enligt gällande bestämmelser. Fast elanslutning får endast utföras av behörig elinstallatör.

Skador orsakade av felaktig elinstallation omfattas inte av konsumentbestämmelserna, Konsumentköp EHL.

Om anslutningssladden måste bytas ut skall detta arbete utföras av auktoriserad service.

Efter att maskinen har ställts upp skall det gå att kunna komma åt elledningen.

Monteringssats för tvättpelare

Extra tillbehör

Det är möjligt att montera torktumlaren på en frontmatad tvättmaskin, men då måste tumlaren skruvas fast i tvättmaskinen. För detta erfordras en monteringssats som du beställer hos din återförsäljare.

Läs instruktionerna som medföljer leveransen noga innan du installerar torktumlaren.

OBS! Ställs kombinationen på en sockel, fundament eller liknande skall den förankras så det inte finns någon risk för att den kan falla ner.

Hänga om luckan

För enklare iläggning och uttagning av tvätt kan luckan hängas om åt andra hållet. Detta får dock endast göras av en behörig fackman. Kontakta närmaste servicecenter.

Om det finns en avloppsbrunn eller liknande i närheten av den plats där torktumlaren är monterad, kan kondensvattnet ledas direkt ner i avloppet genom en avloppsslang. Denna avloppsslang kan du köpa hos din återförsäljare.

Slangen ansluts på maskinens baksida enligt följande:

• ta bort slangklämman A;
- dra bort slangstoppet B från maskinen;
- montera en avloppsslang C på maskinen;
- fäst avloppsslangen C med slangklämman A.

P1160 A B A B C

Om torktumlaren kombineras med en tvättmaskin till en s k tvättpelare är det mycket praktiskt att montera en avloppsslang.

Avloppsslangen C måste placeras med fall mot avloppet (se bild).

P1161 C

Hyvä asiakas,
