KÄYTTÖOHJE TF1234E ELEKTRO HELIOS

Ole hyvä ja lue tämä käyttöohje huolellisesti ja huomioi erityisesti turvallisuusohjeet ensimmäisillä sivuilla. Suosittelemme, että säilytät tämän käyttöohjeen huolellisesti myöhempää käyttöä varten ja annat sen edelleen myös pesukoneen mahdolliselle uudelle käyttäjälle.

Sisällysluettelo

Turvallisuusohjeet 23-24

Hävittäminen 24

Vinkkejä ympäristön suojeluun 24

KÄYTTÄJÄLLE

Uusi pesukoneesi 25

Koneen kuvaus 25

Luukun merkkivalo 26

Pesuainekotelot 25

Käyttö 26

Ohjelmapaneeli 26

Pesukoneen valitsimet 26-27

Ohjelmiin liittyviä ohjeita 27-28

Pesuvihjeitä 28

Pyykin lajittelu 28

Lämpötilat 28

Koneen enimmäistäyttömäärä 29

Pesuaineet ja lisääaineet 29

Koneen täyttö ja käynnistys 30

Koneen täyttö 30

Annostele pesuaine koteloon 30

Annostele huuhteluaine tarvittaessa 30

Valitse haluamasi pesuohjelma 30

Valitse lisätoiminnot 30

Valitse linkousnopeus tai EI LINKOUSTA- toiminto 30

Käynnistä pesuohjelma 31

Pesuohjelman päättyminen 31

Pesumerkinnät 32

Ohjelmataulukko 33-34

Kuljetusvauriot

Pakkauksen purkamisen yhteydessä tarkistetaan, ettei kone ole vaurioitunut kuljetuksessa.

HUOMIO! Mikäli kone on vaurioitunut, on siitä välittömästi ilmoitettava jälleenmyyjälle.

Hoito 35

Koneen runko 35

Pesuainekotelo 35

Kotelosyvennys 35

Vedentulosuodatin 35

Tyhjennyspumppu 35

Pesukoneen puhdistus 36

Kalkin poisto 36

Suojeltava jäätymiseltä 36

Veden tyhjennys käsin 36

Jos pesukone ei toimi 37-38

Huolto ja varaosat 39

Kuluttajaneuvonta 39

Maahantuoja 39

Takuu 39

ASENTAJALLE

Tekniset tiedot 39

Asennus 40

Pakkauksen purkaminen 40

Tarvikkeet 40

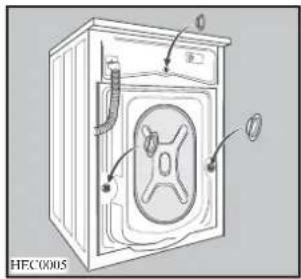

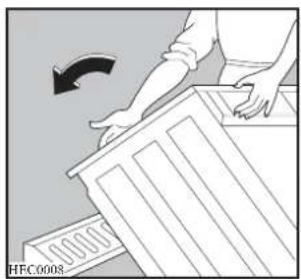

Kuljetustuet 40

Sijoitus 40

Tasainen sijoitus 40

Vesiliitäntä 41

Viemäriliitäntä 41

- Pesualtaan reunan yli 41

- Lattiakaivoon 41

- Pesualtaan tyhjennysputken haaraan 41

Sähköliitäntä 42

Vinkkejä käyttöohjeen lukemiseen

Käyttöohjeen muutamat kappaleet on merkitty tietyllä symboolilla. Nämä symboolit tarkoittavat seuraavaa:

Kappaleessa annetaan tärkeää tietoa pesukoneen käytöstä, jonka huomiotta jättäminen voi aiheuttaa laitteeseen teknisiä vikoja.

Kappaleessa annetaan tietoa, joka on erityisen tärkeää pesukoneesi moitteettomalle toiminnalle.

Kappaleessa on tärkeää tietoa ympäristönsuojelusta.

Me suojelemme luontoa käyttämällä uusiopaperia.

Turvallisuusohjeet

Seuraavat varoitukset ovat tärkeitä yleisen turvallisuuden kannalta. Lue ne huolella ennen koneen asennusta tai käyttöä.

Yleinen turvallisuus

• Vian ilmetessä älä yritä korjata sitä itse.
  Ammattitaidottoman henkilön suorittamat korjaukset voivat aiheuttaa vaurioita.
• Jos korjauksia tarvitaan, ota yhteys valtuutettuun huoltoliikkeeseen ja kysy alkuperäisiä varaosia.
• Kone on suunniteltu aikuisten käyttöön. Älä anna lasten koskea ohjelmointivalitsimiin tai leikkiä koneella.
• Veden lämmitysvaiheen aikana luukun lasi on kuuma. Älä koske siihen.
• Katso aina, että rumpu on tyhjä, ennen kuin aloitat sen täyttämisen ja käynnistät koneen.

Asentaminen

• Kaikki pakkauksen osat täytyy poistaa ennen koneen käyttöönottoa. Koneelle tai viereisille kalusteille saattaa aiheutua vakavia vaurioita, jos koneen kuljetustukia ei poisteta tai jos ne jätetään osittain paikalleen.
• Kaikki asennustyöt saa suorittaa vain ammattitaitoinen henkilö. Ammattitaidottoman henkilön tekemät työt voivat heikentää laitteen toimintaa ja aiheuttaa henkilö- tai aineellisia vaurioita.
• Tarkista, ettei koneen liitäntäjohto ole koneen alla eivätkä koneen tulo- ja poistoletkut ole mutkalla tai painuneet kokoon.
• Jos kone asetetaan matolle, varmista, että ilma pääsee kiertämään vapaasti säätöjalkojen ja lattian välissä.

Käyttö

• Pesukone on tarkoitettu normaalissa kotitalouskäytössä vaatteiden pesuun tämän käyttöohjeen mukaan. Sitä ei saa käyttää muihin tarkoituksiin, kuin mitä varten se on suunniteltu.
• Pese vain sellaisia vaatteita, jotka ovat konepesun kestäviä. Noudata vaatteissa olevia pesuohjeita.
• Älä ylikuormita konetta. Noudata käyttöohjeen ohjeita.
• Tarkista ennen koneeseen laittamista, että kaikki taskut ovat tyhjiä. Irralliset pikkuesineet kuten kolikot, hakaneulat, neulat ja ruuvit voivat aiheuttaa vakavia vaurioita koneelle.
• Älä pese koneella bensiinissä, metanolialkoholissa, trikloorietyleenissä tms. likaantuneita vaatteita. Jos tällaisia nesteitä on käytetty tahranpoistoon ennen pesua, odota kunnes ne ovat täydellisesti haihtuneet vaatteelta ennen sen laittamista koneeseen.
• Laita pienet vaatteet, kuten sukat, vyöt jne. pesupussiin tai tyynyliinaan estääksesi niiden juuttumisen rummun ja pesualtaan väliin.
• Noudata huuhteluaineen annostusohjeita. Liian suuri annostus saattaa vaurioittaa vaatteita.
• Jätä koneen luukku hieman raolleen, kun et käytä konetta. Tämä säästää luukun tiivistettä ja ehkäisee tunkkaisen hajun muodostumista.
• Tarkista aina, että vesi on poistunut ennen koneen luukun avaamista. Jos näin ei ole, poista vesi käyttöohjeen ohjeiden mukaisesti.
• Irrota koneen pistotulppa pistorasiasta ja sulje vesihana aina käytön jälkeen.

Lapsiturvallisuus

• Lapset eivät yleensä ole tietoisia sähkölaitteiden vaarallisuudesta. Koneen käydessä lapsia pitää valvoa eikä heidän saa antaa leikkiä koneella.

• Pakkausmateriaalit (esim. muovikalvo, polystyreeni) voivat olla vaaraksi lapsille – tukehtumisvaara! Pidä ne lasten ulottumattomissa.

• Pidä kaikki pesuaineet turvallisessa paikassa lasten ulottumattomissa.

• Jos kone aiotaan romuttaa, irrota pistotulppa pistorasiasta ja katkaise liitosjohto pesukoneen puoleisesta päästä. Tee luukun lukko käyttökelvottomaksi, etteivät lapset jää rumpuun loukkuun leikkiessään.

Hävittäminen

Pakkausmateriaalit

Materiaalit, jotka on merkitty symbolilla öyat kierrätettäviä.

PE< polyeteeni

PS< polystyreeni

PP< polypropyleeni

Tämä tarkoittaa, että materiaalit vo idaan kierrättää viemällä ne niille tarkoitettuihin keräyslaatikoihin.

Kone

Vie vanha koneesi viralliselle kaatopaikalle. Tarvittaessa ota yhteyttä kuntasi jäteasioita hoitavaan viranomaiseen. Auta pitämään ympäristömme puhtaana!

Symboli 📋joka on merkitty tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epääasianmukaisesta jätekäsittelystä. Tarkempia tietoja tämän tuotteen kierrättämisestä saa paikallisesta kunnantoimistosta, talousjätehuoltopalvelusta tai liikkeestä, josta tuote on ostettu.

Vinkkejä ympäristön suojeluun

Veden, energian ja ympäristön säästämiseksi suosittelemme, että noudatat seuraavia vinkkejä:

• Hieman likainen pyykki voidaan pestä ilman esipesua pesuaineen, veden ja ajan säästämiseksi (suojelet myös ympäristöäl).
• Pese vain täysiä koneellisia.

• Käytä pientä pyykkimäärää pestessä vain puolet tai 2/3 suositellusta pesuainemäärästä.

• Tahrat ja kevyt lika voidaan poistaa oikealla esikäsittelyllä; sen jälkeen pyykki voidaan pestä alhaisemmassa lämpötilassa.

• Annostele pesuainetta veden kovuuden, likaantumisasteen ja pyykin määrän mukaan.

Uusi pesukoneesi

Uusi pesukoneesi täyttää kaikki nykyaikaisen pyykinpesun vaatimukset eli se käyttää säästeliäästi vettä, energiaa ja pesuainetta.

• Yhdistetty ohjelmavalitsin, johon on yhdistetty pesuohjelman ja lämpötilavalinta, mahdollistaa yksinkertaisen käytön.
• Ohjelman seurantanäyttö osoittaa missä vaiheessa ohjelma on.

• 95°C:een ohjelmassa on automaattinen pesuveden jäähdytys 60°:seen ennen vedenpoistoa. Tämä vähentää vaatteiden reagointia lämpöön ja vähentää rypistymistä.

• Erikoisohjelma villalle - käsittelee villavaatteita hyvin hellävaroen.

• Epätasapainon tarkistus – tarkistusjärjestelmä havaitsee epätasapainon pyykin jakautumisessa. Tämä järjestelmä huolehtii siitä, että kone seisoo tukevasti linkouksen ajan.
• EKO-venttiili mahdollistaa pesuaineen käytön kokonaan sekä vähentää veden kulutusta ja siten säästää energiaa.

Koneen kuvaus

1 Pesuainekotelo
2 Ohjelmapaneeli
3 Täyttöluukun merkkivalo
4 Luukun kahva
4 Tyhjennyspumppu
5 Säätöjalat

Luukun merkkivalo (3)

Pesukoneen täyttöluukku on lukittuna koko pesuohjelman keston ajan. Kun täyttöluukku on lukittuna, merkkivalo palaa. Kun merkkivalo on sammunut, täyttöluukku voidaan avata.

1 2 3 4 5 6

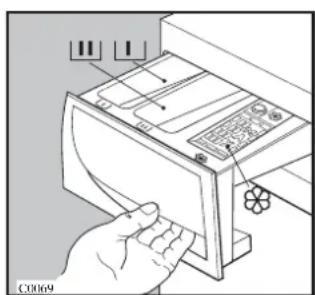

Pesuainekotelot

Esipesuaine

Pesuaine

Huuhteluaine

Valitusta ohjelmasta riippuen on mahdollista yhdistää eri toimintoja. Toiminnot valitaan halutun ohjelman valitsemisen jälkeen, ennen kuin painetaan ALOITUS/TAUKO-painiketta.

Painikkeen painamisen jälkeen sen merkkivalo syttyy. Kun painiketta painetaan uudelleen, valo sammuu. Jos valitset ohjelman tai toiminnon, joka ei ole mahdollinen, kyseinen merkkivalo vilkkuu n.2 sekunnin ajan.

1 Tehopesu - Pikapesupainike

Painamalla tätä painiketta voit valita kaksi eri vaihtoehtoa. Valitun toiminnon merkkivalo syttyy.

Erittäin likaiset tekstiilit voidaan pestä ohjelmalla, johon kuuluu esipesu.

Varsinaista pesua edeltää esipesu, jonka lämpötila on maks. 30°C.

Esipesutoimintoa ei voida valita villanpesuohjelman yhteydessä.

Valko- ja kirjopesussa sekä siliävien pesussa esipesu päättyy lyhyeen linkoukseen. Hienopesuohjelman yhteydessä esipesuohjelma päättyy tyhjennykseen.

• PIKAPESU (SNABBTVÄTT)

Erittäin lyhyt ohjelma valko-/kirjo- ja siliävien pesuun ja hienopesuun. Pesuaika lyhenee pestävän kankaan tyypistä ja valitusta lämpötilasta riippuen.

Tätä toimintoa ei voi valita samanaikaisesti energiansäästöohjelman kanssa E 60°. Suositeltu enimmäismäärä puuvillavaatteille on 3 kg.

2 EXTRA SKÖLJNING (Lisähuhtelupainike)

Kone huuhtelee pyykit kaksi ylimääräistä kertaa. Tätä toimintoa voidaan käyttää kaikissa muissa pesuohjelmissa paitsi villanpesuohjelmassa. Toimintoa kannattaa käyttää alueilla, joilla vesi on erityisen pehmeää. Toimintoa voidaan käyttää myös, jos perheessä on herkkäihoisia.

3 SKOLJSTOPP (Huuhtelun pysäytyspainike)

Jos tämä toiminto valitaan, pyykki jää viimeiseen huuhteluveteen. Ohjelmankulun näytössä palaa VALMIS-merkkivalo (SLUT) ohjelman lopussa ja osoittaa näin, että vesi täytyy vielä tyhjentää, ennen kuin täyttöluukku voidaan avata.

Toimi seuraavalla tavalla, kun haluat tyhjentää veden:

- käännä ohjelmanvalitsin asentoon "O".

- Valitse ohjema TYHJENNYS tai LINKOUS. Voit vähentää linkousnopeutta painamalla LINKOUS-painiketta (REDUCERAD CENTRIFUG.).

• Paina ALOITUS/TAUKO-painiketta.

4 REDUCERAD CENTRIFUG. (Linkousnopeuspainike)

Kun valitset tämän toiminnon, linkousnopeus vähenee seuraavasti:

• Valko- ja kirjopesu: 1200 kierroksesta 600 kierrokseen minuutissa
• Siliävien pesu / villa: 900 kierroksesta 450 kierrokseen minuutissa
• Hienopesu: 700 kierroksesta 450 kierrokseen minuutissa.

5 ALOITUS/TAUKO-painike

Painikkeella käynnistetään valittu ohjelma, jolloin ALOITUS/TAUKO-painikkeen valo ei enää vilku vaan palaa jatkuvasti.

Ajastettu ohjelma käynnistyy.

Tällä painikkeella voidaan keskeyttää ohjelma koska tahansa. Ohjelmaa jatketaan painamalla painiketta uudelleen. Tauon aikana ALOITUS/TAUKO-painikkeen valo vilkkuu.

6 Ohjelmankulun näyttö

Ohjelmaa valittaessa ohjelmankulun valot osoittavat valitun pesuohjelman ohjelmajaksot.

Ohjelman käynnistymisen jälkeen ohjelmankulun näytössä näkyy meneillään oleva ohjelman vaihe.

FÖRTVÄTT/ FIUVUDIVÄTT SKÖLUNING CENTRIFUCERING TÖMNING SLUT

(FÖRTVÄTT/HUVUDTVÄTT) ESIPESU/PESU-valo on päällä, kun pesu on käynnissä.

Kun (SLUT) VALMIS-merkkivalo palaa, ohjelma on päättynyt ja täyttöluukku voidaan avata ja pyykit voidaan ottaa koneesta.

Valo (SLUT) VALMIS vilkkuu, kun koneessa ilmenee häiriö.

4 välähdystä= Luukku ei ole kunnolla kiinni.

2 välähdystä= Vesi ei tyhjene koneesta.

1 välähdys= Koneeseen ei tule vettä.

Katso virheiden korjausohjeet sivulta 37-38.

7 Ohjelman valitsin

Pesukoneessa on viisi eri pesuohjelmaa:

Valko- ja kirjopesu (BOMULL-LINNE)

Siliävät (SYNTET)

Hienopesu (FINTVÄTT)

Villapesu (YLLE)

Erikoisohjelmat

Käntämällä valitsinta oikealle tai vasemmalle valitset pesuohjelman ja lämpötilan tai erikoisohjelman.

30° 95° 60° 40° 20° 10° 5° 30° 40° 5° 30° SPER PROG *ST 40 20 10 5° 30° SPER PROG *ST 40 20 10 5°

Ohjelman loppumisen jälkeen ohjelmanvalitsin täytyy kääntää takaisin "O"-asentoon.

Ohjelmataulukon symbolit

• ✱ KYLMÄ tarkoittaa "että", vettä ei lämmitetä
- O ohjelman nollaus, kone pois päältä
• 60E tarkoittaa energiansäästöohjelmaa

HUOMAA!

Jos valitset ohjelmanvalitsimella toisen ohjelman koneen toimiessa, ohjelmankulun näytön valot alkavat vilkkua. Pesukone ei käynnistä uutta ohjelmaa.

Pesuvihjeitä

Pyykin lajittelu

• Likaista pyykkiä ei tule säilyttää liian kauan. Tämä koskee eritoten kosteita vaatteita, joihin saattaa tulla hometta. Hometahrat eivät lähde pois pesussa.
• Tutustu huolellisesti tämän ohjekirjasen merkkien selvityksiin, jotka koskevat vaatteissa olevia pesuohjeita.
• Kiinnitä erityisesti huomiota seuraaviin seikkoihin:
• Astian alla oleva viiva merkitsee sitä, että vaatekappaletta ei tule pestä lujille kangaslaaduille kuten puuvillalle ja pellavalle tarkoitetuilla ohjelmilla.
• Pese valkoiset ja värilliset vaatekappaleet erikseen.
• Pese siliävät vaatekappaleet tekokuiduille tarkoitetuilla ohjelmilla (esim. polyesteri/puuvilla).
• Arat materiaalit kuten akryyli ja useimmat verhokankaat tulee pestä hienopesussa.
• Villaohjelma on tarkoitettu lähinnä “uuden konepestävän villan” (Pure new wool) ja käsin pestävien tekstiilien pesuun.
  Villaiset vaatekappaleet lingotaan lyhyesti heti pesun jälkeen.

Lämpötilat

• Valkoiselle puuvillalle ja pellavalle suosittelemme 60°C 95°C:n sijasta. Jos pyykki ei ole kovin likaista, se puhdistuu yhtä tehokkaasti kuin korkeammassa lämpötilassa ja energiaa säästyy jopa 30%. Sama koskee osittain myös väriäpäästämätöntä kirjopyykkiä, joka pestään normaalisti 60°C:ssa. Mikäli pyykki ei kuitenkaan ole erityisen likaista, riittää lämpötilaksi 40°C.
• Väriäpäästävät vaatekappaleet pestään korkeintaan 40°C:ssa. Jos väriäpäästäviä ja värinsä pitäviä vaatekappaleita pestään yhdessä, lämpötila valitaan väriäpäästävien vaatekappaleiden mukaan, eli enint. 40°C.
• Lujat valkoiset vaatekappaleet ja värilliset tekokuidut voidaan yleensä pestä 60°C:ssa, mutta normaalisti riittää tällöinkin 40°C, mikäli pyykki ei ole erityisen likaista.
• Kone voi pestä myös «kylmäpesulla». Tällöin on kuitenkin muistettava, ettei pesuun voi käyttää tavallista pesujauhetta, koska se ei liukene kylmään veteen - varsinkaan talvella. Kylmällä vedellä pestäessä on käytettävä vain nestemäisiä pesuaineita.

Koneen enimmäistäyttömäärä

Tarkasti ottaen pestävä pyykki tulisi aina punnita. Rummun täyttömäärä on enint. 5 kg puuvillaa ja pellavaa. Tekokuitujen ja arkojen tekstiilien kohdalla enimmäistäyttömäärä on 2 kg, villalle 1 kg.

Pyykin punnitseminen on vaivalloista, joten annamme avuksi seuraavat täyttöohjeet:

puuvilla ja pellava (valko- kirjopyykkì): täytä rumpu, mutta ei liian tiiviisti.

värinsä pitävät keinokuidut: enint. 2/3 rummun tilavuudesta.

arat tekstiilit ja villa: enint. 1/2 rummun tilavuudesta.

Ennen pyykin koneeseen panoa:

• korjaa vaatteissa olevat repeytymät
• napita napit, painonapit ja sulje vetoketjut
• korjaa rispaantuneet vaatekappaleet ennen pesua
• tyhjennä taskut. Neulat, naulat ja muut terävät esineet saattavat vaurioittaa pesukonetta ja pestäviä vaatteita

- irrota verhokoukut

- pese värilliset ja väriäpäästävät vaatekappaleet ensimmäisen kerran erikseen, sillä niistä irtoaa todennäköisesti väriä ensimmäisessä pesussa.

Poista maalitahrat esim. tärpätillä. Odota, että tärpätti on täysin haihtunut ja kuivunut ennen pesua.

Pesukoneen valmistaja ei ole vastuussa vahingoista, jotka aiheutuvat haihtuvien, tulenarkojen tai myrkyllisten aineiden käytöstä.

Pesuaineet ja lisääaineet

Hyvä pesutulos riippuu mm. siitä, mitä pesuainetta ja annostusta on käytetty. Sekä kirjo-, hieno- että villapesulle on olemassa omat pesuaineensa.

Käytä vain ensiluokkaisia, konepesuun tarkoitettuja pesuaineita.

Noudata aina valmistajan annostusohjeita. Annostus riippuu pyykin määrästä, likaisuusasteesta ja veden kovuudesta. Paikalliselta vesilaitokselta saat tietää veden kovuusasteen paikkakunnallasi.

Liian pieni annostus voi ilmetä harmaina likapilkkuina tai ruskeina tahroina rummussa, ja koneeseen voi jäädä paha haju. Liian suuri annostus saastuttaa luontoa. Jopa biologisesti hajoavissa pesuaineissa on aineita, jotka suurina määrinä vahingoittavat ekologista tasapainoa.

Tarkista aina vaatteiden pesumerkinnästä, suoritatko pesun oikeassa lämpötilassa. Vaatteista voi lähteä väriä, jos ne pestään liian kuumalla vedellä.

Jauhemainen pesuaine

Pesuaine on annosteltava oikeaan lokeroon ennen ohjelman käynnistämistä.

Tiivistetty pesuaine

Pesuainetiiviste kaadetaan varsinaiselle pesulle tarkoitettuun pesuainekotelon osaan. Tiivistettyjä pesuaineita käytettäessä ei tule valita esipesua.

Nestemäiset pesuaineet

Jauhemaisen pesuaineen sijasta voidaan käyttää sopivaa nestemäistä pesuainetta matalia ja keskikorkeita lämpötiloja käyttävissä ohjelmissa. Tällöin ei tarvita esipesua. Kaada nestemäistä pesuainetta pesu- ja huuhteluainekotelon lokeroon eihen ohjelman käynnistämistä.

Nestemäiset lisääaineet

Pyykin pehmentämiseksi voidaan haluttaessa lisätä huuhteluainetta pesu- ja huuhteluainekotelon lokeroon ännen ohjelman käynnistämistä. Jos vaatteet pesun jälkeen kuivataan kuivausrummussa, huuhteluaine poistaa staattisen sähkön. Noudata aineen valmistajan annosteluohjeita.

Koneen täyttö ja käynnistys

Ennen ensimmäistä pesua on suositeltavaa kaataa 2 litraa vettä varsinaisen pesun pesuainelokeroon 📊 EKO-venttiilin aktivoimiseksi. Käynnistä sitten 95°C:n ohjelma, jolloin koneen rumpu ja sisäosat puhdistuvat. Laita 1/2 mitallista pesuainetta varsinaisen pesun pesuainelokeroon ja vie pesuohjelma läpi ilman pyykkiä.

1. Koneen täyttö

Avaa luukku.

Laita pestävät vaatekappaleet yksitellen koneeseen mahdollisimman tasaisesti. Sulje luukku varmistuen siitä, että salpa naksahtaa kiinni.

Vedä kotelo esiin ohjaustaulusta.

Mittaa pesuaine annostimella ja kaada aine kotelon keskiosaan. Mikäli valitsen ohjelman TEHOPESU-toiminnolla, annostele pesuainetta myös vasemmanpuoleiseen lokeroon.

3. Annostele huuhteluaine tarvittaessa

Kaada huuhteluaine kotelon ogsaan.

Täytä korkeintaan MAX-tasoon.

4. Valitse haluamasi pesuohjelma

Käännä ohjelmanvalitsin haluamasi ohjelman kohdalle.

5. Valitse lisätoiminnot

Valitse haluamasi toiminto. Valitun toiminnon merkkivalo syttyy.

FÖRTVÄTT EXTRA SKÖLNING SKÖL- STOPP REDUCERAD CENTRIFUG SNABRTVÄTT

6. Käynnistä pesuohjelma

Käynnistä valittu pesuohjelma painamalla ALOITUS/TAUKO-painiketta. Pesuohjelma käynnistyy.

START/ PAUS

7. Ohjelman korjaus

Ohjelman valintaa voidaan muuttaa niin kauan, kun painiketta ALOITUS/TAUKO ei ole painettu. Kun ohjelma on käynnistetty, ohjelmaa voidaan muuttaa vain, jos edellinen ohjelma poistetaan. Valitse uusi ohjelma ja paina painiketta ALOITUS/TAUKO.

8. Ohjelman keskeytys

Paina painiketta ALOITUS/TAUKO, kyseinen merkkivalo vilkkuu.

9. Ohjelman peruutus

Jos haluat peruuttaa valitun ohjelman, käännä valitsin "O" -asentoon. Nyt voit valita toisen ohjelman.

10. Täyttöluukun avaaminen pesuohjelman käynnistymisen jälkeen

Ennen täyttöluukun avaamista pesuohjelma on keskeytettävä painamalla ALOITUS/TAUKO-painiketta.

Täyttöluukku voidaan avata, kun seuraavat edellytykset täyttyvät:

• Veden lämpötila on alle 55°C.
• Pesukoneessa ei ole paljon vettä.
• Pesukone ei linkoa.

Jos täyttöluukun avaaminen on välttämätöntä eivätkä e dellä mainitut edellytykset täyty, käännä ohjelmanvalitsin "O"-asentoon. Täyttöluukku voidaan avata noin 2 minuutin kuluttua (ota huomioon laitteessa oleva vesi).

Tämän jälkeen valitse ohjelma uudestaan ja käynnistä se painamalla ALOITUS/TAUKO-painiketta.

12. Pesuohjelman päättyminen

Pesuohjelma päättyy automaattisesti.

Jos on valittu toiminto SKÖLJSTOPP (Rypistymisen esto) VALMIS-valo palaa edelleen sen merkiksi, että vesi täytyy tyhjentää koneesta, ennen kuin luukun voi avata.

Tämä tapahtuu siirtämällä ohjelman valitsin asentoon "O" ja sitten asentoon PYHJENNYS tai LINKOUS.

Linkousohjelma suoritetaan maksiminopeudella.

Vähennä linkousnopeutta LINKOUS-painiketta (REDUCERAD CENTRIFUG.) ainamalla, kun peset hienopyykkiä, synteettisiä ja villaisia vaatteita, jotta ne eivät rypisty.

Odota pari minuuttia ennen luukun avaamista, jotta sähkoinen lukkomekanismi vapauttaa luukun.

Käännä ohjelmanvalitsin "O" -asentoon.

Ota pyykki pois koneesta.

Varmista, että pesukoneen rumpu on tyhjä. Rumpuun mahdollisesti unohtuneet vaatteet voivat vahingoittua seuraavassa pesussa (esim. jos pesulämpötila on liian korkea) tai päästää väriä muuhun pyykkiin.

Mikäli et aio pestä enempää pyykkiä, sulje pesukoneen vesihana ja irrota pistoke pistorasiasta.

Anna täyttöluukun olla hetken auki, niin että kosteus pääsee haihtumaan pesukoneen rummusta.

Pesumerkinnät

Useimmissa vaatteissa on nykyään pesu- ja hoitomerkinnät. Ne auttavat saavuttamaan hyvän pesutuloksen.

Normaali ohjelmaHellävarainen ohjelma				Vesipesu 30°Vesipesu 40°Vesipesu 95° Vesipesu 60°VESIF	Käsinosu Vesipesu kielletty

Ohjelmataulukko

Pesuohjelmat

Alue	Ohjelma/ lämpötila	Ohjelman kuvaus	Ohjelman kulku	Lisä- toiminnot	Pyykki- määrä max	Kulutusarvot *
						Sähkö kWh	Vesi litraa	Aika min.
Bomull Linne	VALKOPESU 95°	Valkopesu	Varsinainen pesu 95°C3 huuhteluaNormaali linkous	Tehopesu Pikapesu Lisähuuhtelu Linkous Rypistymisen esto	5 kg	2,0 53	145
Bomull Linne	SÄÄSTÖPESU 60°E**	Valkopesu SÄÄSTÖPESU	Varsinainen pesu 60°C3 huuhteluaNormaali linkous	Tehopesu Lisähuuhtelu Linkous Rypistymisen esto	5 kg	0,85 49	136
Bomull Linne	KIRJOPESU 30° - 40° 60°	Kirjopesu	Varsinainen pesu 60°-40°-30°C3 huuhteluaNormaali linkous	Tehopesu Pikapesu Lisähuuhtelu Linkous Rypistymisen esto	5 kg	1,2 49	120
Syntet	30° - 40° 60°	Siliävät	Varsinainen pesu 60°-40°-30°C3 huuhtelua Hellävarainen linkous	Tehopesu Pikapesu Lisähuuhtelu Linkous Rypistymisen esto	2 kg	0,9 54	90
Fintvätt	KIRJOPESU 30° - 40°	Hienopesu	Varsinainen pesu 40°-30°C3 huuhtelua Hellävarainen linkous	Tehopesu Pikapesu Lisähuuhtelu Linkous Rypistymisen esto	2 kg	0,5 55	60
Ylle	VILLA 40°- ✘	Villa WOOLMARK	Varsinainen pesu 40°C3 huuhtelua Hellävarainen linkous	Linkous Rypistymisen esto	1 kg	0,35 55	55

* Nämä kulutusarvot ovat viitteellisiä ja riippuvat pyykin määrästä ja laadusta, veden ja ympäristön lämpötilasta. Ne viittaavat aina kunkin ohjelman kuumimpaan sallittuun lämpötilaan.
** Energiamerkin tiedoissa viitataan E60° valkopyykkiin direktiivin 92/75/EY mukaisesti.

Woolmark on hyväksynyt tämän pesukoneen villaohjelman käytettäväksi Woolmark -etiketillä varustettujen konepestävien villavaatteiden pesuun edellyttäen, että vaatteen etiketissä olevia pesuohjeita ja pesukoneen ohjeita nuodatetaan. M9604.

Ohjelmataulukko

Erikoisohjelmat

Ohjelma		Ohjelman kulku	Lisä-toiminnot	Pyykki-määrä max	Kulutusarvot *
					Sähkö kWh	Vesi litraa	Aika min.
	Huuhtelut	Käsinpestyt vaatteet voidaan huuhdella tällä ohjelmalla 3 huuhtelua huuhteluaineella Lyhyt linkous	Lisähuuhtelu Linkous Rypistymisen esto	5 kg	0,05 52	30
[OKDA]	Tyhjennys	Tyhjentää veden koneesta, jos vaihtoehto SKÖLJSTOPP (pysähtyy vesi koneessa) on valittu		/	-	-	2
[OYWA]	Linkous	Erillinen linkous kaikille kankaille. Lyhyt linkous	Linkous 5 kg		-	-	10
O (Peruutus)		Ohjelman nollaus Virta pois koneesta			-	-	-

* Nämä kulutusarvot ovat viitteellisiä ja riippuvat pyykin määrästä ja tyypistä, veden ja ympäristön lämpötilasta.

Hoito

Koneen runko

Kone puhdistetaan ulkopuolelta lämpimällä vedellä ja yleispesuaineella, joka ei sisällä hankausaineita. Huuhtele lopuksi puhtaalla vedellä ja kuivaa rievulla.

Huom: Spriin, ohentimien yms. aineiden käyttö on kielletty.

Pesuainekotelo

Pesuainekoteloon syntyy ajan mittaan pesuainekerääntymiä.

Puhdista kotelo silloin tällöin juoksevalla vedellä.

Kotelon voi tarvittaessa irrottaa kokonaan painamalla kotelon vasemmalla puolella olevaa salpaa.

Puhdistuksen helpottamiseksi voidaan irrottaa huuhteluainekotelon päällimmäinen osa.

Pesuainetta voi kerääntyä myös kotelosyvennykseen, joka voidaan puhdistaa esim. vanhalla hammasharjalla. Puhdistuksen jälkeen kotelo työnnetään paikoilleen ja kone kytketään huuhtelulle ilman pyykkiä.

Mikäli kone vaatii täyttyäkseen tavallista pitemmän ajan, tarkista, onko vedentulosuodatin tukkeutunut. Sulje vesihana ja kierrä vedentuloletku irti hanasta. Puhdista suodatin esim. hammasharjalla. Kiinnitä letku takaisin hanaan.

Pumppu tulisi tarkistaa säännöllisesti ja erityisesti, jos:

• Kone ei tyhjenny tai linkoa.
- Koneesta lähtee tavallisesta poikkeava ääni tyhjennyksen aikana, koska jokin esine (esim. hakaneula tai kolikko) tukkii pumpun.

Toimi seuraavasti:

• Katkaise virta.
• Tarvittaessa odota, että kuuma pesuvesi viilenee.

• Avaa pumpun luukku.

• Laita pumpun lähettyville astia, johon vesi voi valua.
• Vedä ulos varatyhjennysletku, aseta letkun pää astiaan ja avaa tulppa.
• Kun vettä ei enää tule, kierrä pumppu auki ja poista se. Kun poistat pumpun, pidä aina lähettyvillä rätti, jolla voit kuivata vuotavan veden.

• Poista esineet pumpun siivestä pyörittämällä sitä.
• Kiinnitä tulppa varatyhjennysletkuun ja aseta letku takaisin paikoilleen.

P1116 P1117

• Ruuvaa pumppu huolellisesti paikoilleen.
• Sulje pumpun luukku.

Pesukoneen puhdistus

Jos käytät pesuun enimmäkseen alhaista lämpötilaa ja/tai vähäistä pesuainemäärää, kone kannattaa puhdistaa kerran kuussa. Tällöin homeen, joka aiheuttaa pahaa hajua, muodostuminen estetään. Annostele puhdistukseen normaali pesuainemäärä ja valitse valkopesuohjelma ilman pyykkiä mahdollisimman korkealla lämpötilalla (90°).

Kalkin poisto

Veden kovuusasteen ollessa suurempi kuin 7° dH pesukone tulee puhdistaa vähintään neljä kertaa vuodessa. (Tiedustele käyttämäsi veden kovuusasteesta paikkakuntasi viranomaisilta.) Kalkkisaostumat saattavat alentaa koneen lämpöelementin elinikää. Annostele koneeseen sitruunahappoa 1-2 rkl (saa apteekista). Valitse valkopesuohjelma, lämpötilaksi 90°C ja käynnistä kone ilman pyykkiä.

Suojeltava jäätymiseltä

Jos pesukone on sijoitettu tilaan, jossa lämpötila voi laskea alle 0°C, pitää tehdä seuraavat toimenpiteet. Muuten koneessa oleva vesi voi jäätyessään vahingoittaa koneen osia

1. Sulje vesihana ja irrota vedentuloletku.
2. Laita varatyhjennysletkun ja vedentuloletkun päät lattialle astiaan ja anna veden valua ulos.
3. Kiinnitä vedentuloletku paikoilleen. Sulje varatyhjennysletkun tulppa ja aseta varatyhjennysletku takaisin paikoilleen.
4. Käännä ohjelmavalitsin asentoon "PERUUTUS".

Kun pesukone otetaan uudelleen käyttöön, pitää vesi- ja viemäriliitännät suorittaa uudelleen.

Ennen ensimmäistä käyttöä on koneen ja huonetilan lämmettävä ja kuivuttava vastaamaan normaaleja käyttöolosuhteita.

Tarkista ensimmäisten käyttökertojen aikana, ettei koneeseen ole varotoimista huolimatta syntynyt vesivuotoja aiheuttavia jäätymisvaurioita.

Huom! Kone on tarkoitettu käytettäväksi ja säilytettäväksi normaalissa huonelämpötilassa.

Valmistaja ei vastaa jäätymisvaurioista.

Veden tyhjennys käsin

Jos kone on jostain syystä tyhjennettävä käsin, toimi seuraavalla tavalla:

1. Katkaise virta.
2. Sulje vesihana.
3. Odota, että kuuma pesuvesi viilenee.
4. Avaa pumpun luukku.
5. Aseta lattialle astia ja laita varatyhjennysletkun pää astiaan. Poista tulppa. Vesi valuu astiaan. Kun astia on täynnä, sulje tulppa. Tyhjennä astia. Toista sama, kunnes vettä ei enää tule.
6. Puhdista pumppu edellä olevien ohjeiden mukaisesti.
7. Sulje varatyhjennysletkun tulppa ja aseta varatyhjennysletku paikoilleen.
8. Ruuvaa pumppu takaisin paikoilleen ja sulje pumpun luukku.

Huomio!

Aina kun lasket veden pois varatyhjennysletkun kautta, kaada 2 litraa vettä varsinaisen pesun pesuainelokeroon ja käynnistä tyhjennysohjelma. Näin EKO-venttiili aktivoituu eikä käyttämätöntä pesuainetta jää seuraavaan pesuun.

Jos pesukone ei toimi

Tästä löydät tietoa siitä, kuinka voit itse yrittää korjata pieniä vikoja tai poistaa lieviä toimintahäiriöitä, ennen kuin otat yhteyttä huoltoon.

Käytön aikana voivat VALMIS-valo saattaa vilkkua. Tämä merkitsee, että kone ei toimi.

• 1 välähdys = esim. vesihana on kiinni. (Ks. alla kohta "Ongelma")
• 2 välähdystä = esim. poistoletku on mutkalla tai tyhjennyspumppu pois paikoiltaan. (Ks. alla kohta "Ongelma")
• 4 välähdystä = täyttöluukku ei ole kunnolla kiinni.

Kun olet korjannut vian, paina ALOITUS/TAUKO-painiketta jatkaaksesi keskeytynyttä ohjelmaa. Jos vika ei korjaannu, ota yhteyttä valtuutettuun huoltoliikkeeseen.

• ONGELMA	• MAHDOLLINEN SYY
• Kone ei käynnisty:	• Ovatko sulakkeet kunnossa?• Onko kone liitetty sähköverkkoon?• Onko täyttöluukku kiinni?• Onko ohjelma valittu?• Onko vesihana auki?• Onko ALOITUS/TAUKO - painiketta painettu?
• Kone ei ota vettä:	• Onko vesihana auki? Tuleeko hanasta vettä?Onko vedenpaine riittävä?• Onko vedentuloletku taipunut tai mutkalla?• Onko vedentuloletkun suodatin paikoillaan?• Onko täyttöluukku kiinni?
• Kone täyttyy vedellä, mutta tyhjenee välittömästi:	• Onko vedenpoistoletku sijoitettu oikein? Sen on oltava vähintään 60 cm:n korkeudella, ennen kuin se johdetaan viemäriin.
• Kone ei linkoa/vesi jää rumpuun:	• Onko poistoletku mutkalla?• Onko tyhjennyspumppu tukkeutunut? Pumppu on puhdistettava säännöllisin väliajoin.• Onko ohjelmalle valittu Huuhtelunpysäytystoiminto?• Pyykki on jakautunut rummussa epätasaisesti.
• Kone tärisee ja meluaa:	• Onko kuljetustuet poistettu?• Seisooko kone tasaisesti?• Onko koneen ja esim. seinän välillä tarpeeksi tilaa?• Onko koneessa liikaa pyykkiä?• Pyykki on jakautunut rummussa epätasaisesti.
• Lattialle valuu vettä:	• Onko pesuaineen annostus väärä? (Liian paljon pesuainetta vaahtoaa liikaa.)• Oletko käyttänyt väärää pesuainetta?• Oliko pesuainelokero puhdas vai oliko se päässyt tukkeutumaan?• Onko vedenpoistoletku kiinnitetty kunnolla?• Onko tyhjennyspumppu paikoillaan puhdistuksen jälkeen?• Onko poistoletku tiivis? Onko liitännöissä tai hanassa vaurioita?• Onko varatyhjennysletkun tulppa paikoillaan?
• Luukku ei avaudu:	• Onko pesuohjelma käynnissä?• Onko täyttöluukku lukittuna? Luukun lukitus aukeaa vasta kun täyttöluukun merkkivalo sammuu.• Kone lämmittää vettä tai vedenpinta rummussa ulottuu luukun alaosan tasolle.
• Pesukone haisee pahalta:	• Liian alhainen pesuaineen annostus.• Jos käytetään lähes aina 40 asteen ohjelmaa ja 60/95° asteen ohjelmaa tuskin koskaan.• Pesukonetta ei ole käytetty pitkään aikaan.Menettelytapa:Pese tyhjällä koneella 95 asteessa normaalilla pesuainemäärällä.
• Linkous käynnistyy viiveellä tai kone ei ole lingonnut pyykkiä kunnolla ohjelman päättyessä:	• Koneessa oleva elektroninen valvontamekanismi reagoi pyykin jakaantumisen epätasaisesti pesurummussa. Rumpu muuttaa pyörimissuuntaansa ja linkous käynnistyy toisesta suunnasta uudelleen pyykin jakamiseksi rummussa tasaisemmin. Tätä voidaan toistaa, kunnes pyykki jakaantuu tasaisesti ja normaali linkous voidaan aloittaa. Pyykin tasaamisvaihe kestää noin 6 minuuttia. Jos pyykki ei ole rummussa tasaisesti tämänkään jälkeen, loppulinkousnopeus alenee.
• Epätavalliset äänet:	• Koneessa on nykyaikainen käyttöjärjestelmä, josta voi vanhaan käyttöjärjestelmään verrattuna kuulua poikkeavia ääniä. Uusi käyttöjärjestelmä mahdollistaa pehmeän käynnistyksen ja pyykin jakautumisen tasaisemmin koneessa linkouksen aikana. Tämä parantaa tasapainoa.
• Rummussa ei näy vettä:	• Nykyaikaiset pesukoneet käyttävät vettä hyvin säästeliäästi. Silti päästään riittävän hyvään pesuja huuhtelutulokseen.
• Huonot pesutulokset:	• On käytetty liian vähän tai väärää pesuainetta.• Pinttyneitä tahroja ei ole esikäsitelty ennen pesua.• Oikeaa lämpötilaa tai ohjelmaa ei valittu.• Pyykkiä oli liikaa.
• Pesuainejäämiä pesun jälkeen:	• Tämä johtuu mitä luultavimmin siitä, että nykyiset pesuaineet sisältävät liukenemattomia aineosia. Se ei ole merkki riittämättömästä huuhtelusta. Harjaa tai pudistele vaatteet ja, mikäli tarpeen, pese ne uudestaan.
• Vaahtojäämiä viimeisen huuhtelun jälkeen:	• Nykyiset pesuaineet voivat tuottaa vaahtoa jopa huuhtelun jälkeen, mutta tämä ei vaikuta pesutuloksen laatuun.

Huolto ja varaosat

Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla numeroon 0200-2662 (0,1597 €/min (0,95 mk/min) + pvm),* tai katsomalla puhelinluettelon keltaisilta sivuilta kohdasta "kodinkoneiden huoltoa".

Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.

* Mainitse soittaessasi tuotteen merkki. Kopioi arvokilvestä tuotteen tiedot alla olevaan kohtaan, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen.

Malli (Model) ....

Tuotenumero (Prod. nr.)

Sarjanumero (Serial nr.)....

Mod. ...... Prod. No. ...... Ser. No. ...... P0042 BD

Kuluttajaneuvonta

Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon 0200-2662 (0,1597 €/min (0,95 mk/min) + pvm) tai sähköpostitse: [e-mail].

Maahantuoja

Oy Electrolux Kotitalouskoneet Ab Pakkalankuja, 6 01510 VANTAA

Takuu

Tuotteen takuuaika voidaan ilmoittaa erikseen. Ellei takuuaikaa ole erikseen määritelty, noudatetaan vallitsevaa lainsäädäntöä ja kansallisia määräyksiä. Takuuehdot noudattavat vallitsevan lainsäädännön mukaisia yleisiä ehtoja. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Korvaus huollosta voidaan periä myös takuuaikana:

• aiheettomasta huoltokäynnistä
- ellei valmistajan laitteen asennuksesta, käytöstä ja hoidosta antamia ohjeita ole noudatettu.

Tekniset tiedot

Mitat Leveys 60 cm
	Korkeus 85 cmSyvyys 59 cm
Sähköliitäntä Jännite 220-230 V / 50 Hz	Liitäntäteho 2200 W (10 A)
Tuloveden paine Vähintään		0.05 MPa
	Enintään	0.8 MPa
Enimmäistäyttömäärä Valko- kirjopyykki 5 kg	Siliävät - hienopyykki	2 kg
	Villa	1 kg
Linkous Enintään valkopesu 1200 kierr/min.
	siliäväthienopesuvillapesu	700 kierr/min.	900 kierr/min.
			900 kierr/min.
Liitosjohdon pituus	1.55 m
Poistoletkun pituus	1.70 m
Vedentuloletkun pituus	1.50 m

CE Tämä laite täyttää EN:n asettamat määräykset 89/336/EU, 73/23 EU.

Asennus

Pakkauksen purkaminen

Huolehdi, että lapset eivät leiki pakkausmateriaalilla.

Kuljetustuet

Ennen laitteen käyttöönottoa kuljetuksen aikaiset suojamateriaalit on ehdottomasti poistettava näitä ohjeita noudattaen. Lisäksi on tarkistettava, että vedenottoletku on kunnolla kiinnitetty laitteen taakse.

1. Poistettuasi kaikki ulkopuoliset pakkausmateriaalit laske laite varovasti takaosan varaan ja poista koneen alla oleva styrox-alusta.
2. Ota virtajohto ja tyhjennysletku koneen takana olevista kiinnikkeistään.

1. Avaa ja irrota (sopivalla ruuviavaimella) koneen takana ylhäällä oleva keskimmäinen ruuvi A. Vedä muovitappi pois reiästä.
2. Avaa ja irrota koneen takapaneelissa olevat kaksi isoa ruuvia B ja kuusi sivulla sijaitsevaa pienempää ruuvia C.

1. Irrota terästanko D varovasti paikaltaan.

2. Kiinnitä takaisin kuusi pienempää sivuruuvia C.

1. Avaa luukku ja ota vedenottoletku pois koneen sisältä. Irrota teipillä kiinnitetty luukun tiivisteen styrox-suojus.

1. Peitä pieni ylempi reikä ja kaksi alempana olevaa isoa sivureikää käyttöohjeen muovipussissa olevilla muovitapeilla.

HEC0005

HUOM! Kannattaa säilyttää kaikki pakkauksen osat käytettäväksi uudelleen, jos konetta joskus myöhemmin joudutaan kuljettamaan muualle.

Sijoitus

Sijoita kone tukevasti tasaiselle lattialle.

Kone ei saa koskettaa seinää eikä muita kalusteita.

Vesihanan, viemärin ja pistorasian tulee olla helposti ulottuvilla koneen letkuihin ja liitäntäjohtoon nähden. Kutsu tarvittaessa asentaja.

Tasainen sijoitus

Koneen tulee seistä kiinteällä ja tasaisella alustalla, jotta se toimisi moitteettomasti. Säädä koneen alla olevat säätöjalat.

Linkouksen aikana tärinä on normaalia ja väistämätöntä. Erityisesti, mikäli konetta ei ole sijoitettu tasaisesti.

Toimitettu vedenottoletku on koneen rummun sisällä. Älä käytä entisen koneesi letkua veden ottamiseen.

1. Avaa luukku ja ota vedenottoletku.
2. Liitä letku ja kulmaliitos koneeseen.

Tärkeää!

Älä aseta vedenottoletkua alaspäin. Aseta letkun kulma vasemmalle tai oikealle vesihanan sijainnista riippuen.

35° 45° HEC0006s

1. Aseta letku oikein löysäämällä rengasmutteri. Kun letku on paikallaan, muista kirstää rengasmutteri uudelleen vuotojen välttämiseksi.

2. Liitä letku hanaan, jossa on 3/4" kierteitys. Käytä aina koneen mukana toimitettua letkua.

Vedentuloletkun koneeseen liitettävä pää kääntyy joka suuntaan. Löysäät vain liitososan, kierrät letkun haluttuun asentoon ja kiristät uudelleen.

Viemäriliitäntä

Tyhjennysletkun pää voidaan sijoittaa kolmella eri tavalla:

Pesualtaan reunan yli: tällöin letku on kiinnitettävä tukevasti paikoilleen, joko koukulla seinään tai esim. sitomalla se vesihanaan.

Lattiakaivoon: Yhdistä tyhjennysletku seinään kiinnitettyyn putkeen. Putken yläpää ei missään tapauksessa saa olla matalammalla kuin 60 cm eikä korkeammalla kuin 80 cm. Katso kuva.

Tyhjennysletkun päässä tulee aina olla ilmarako*, ts. putken sisähalkaisijan tulee olla suurempi kuin tyhjennysletkun ulkohalkaisija.

*limarako ø 40 mm 60-80 cm P1103

Pesualtaan tyhjennysputken haaraan: putkihaaran tulee olla altaan vesilukon yläpuolella siten, että letkun pää on vähintään 60 cm:n korkeudella lattiasta. Poistoletku on 2 metriä pitkä; sitä voidaan pidentää 4 m. Käytä pidennysletkua, jonka sisähalkaisija on sama kuin alkuperäisen letkun, sekä sopivaa letkuliitintä.

Tarkista, että letku on ehjä.

Tarkista, että letkun liitokset ovat tiiviit.

P1121 min 60 cm max 100 cm

Tyhjennysletku ei saa olla mutkalla. Koneen moitteettoman toiminnan varmistamiseksi tyhjennysletkun tulee olla kiinni oikeassa tukipaikassaan koneen takaosan yläosassa.

Sähköliitäntä

Kone liitetään 220-230 V sähköverkkoon 10 A sulakkeella suojamaadoitetun pistorasian kautta.

Jos verkkjohto tarvitsee vaihtaa, ota yhteyttä lähimpään valtuutettuun huoltoliikkeeseen.

Koneen asennuksen jälkeen verkkojohtoon on päästävä helposti käsiksi.

Elektro EH Helios

105 45 Stockholm.

www.elektro-helios.se

Oy Electrolux Kotitalouskoneet Ab- Elektro Helios

Pakkalankuja, 6 - 01510 VANTAA

Puh. (09) 39 611

Kuluttajaneuvonta, puh. 0200-2662 (0,1597 €/min) (0,95 mk/min) + pvm
