KÄYTTÖOHJE TW-EV900 TeleWell
TW-EV900 VDSL2-modeemin käyttöönotto-opas
Etupaneelin merkkivalot (vasemmalta oikealle)
Power
Virta (Power): Kaksitoiminen merkkivalo (Vihreä ja punainen)
Vihreä Laite on valmis käytettäväksi
Punainen Laite käynnistyy
* Virta -merkkivalon toiminta:
■ Punainen merkkivalo palaa kun laite käynnistyy
■ Merkkivalo palaa vihreänä kun laite on valmis
Mikäli merkkivalon väriksi jää punainen, tulee laite käynnistää uudelleen
• Laitteen normaali käynnistymisaika on noin 25 sekuntia
Ethernet-merkkivalo (Portit1/2/3/4): neljä yksiväristä merkkivaloa, jotka ilmaisevat verkkoportin tilan
■ Merkkivalo palaa kun porttiin on kytketty Ethernet-verkkolaite
■ Merkkivalo on pimeänä kun Ethernet-verkkolaitetta ei ole kytketty
Ethernet-porteissa on päällä IGMP v1 ja v2 -tuki vakiona erilaisten suoratoistotoimintojen ohjaukseen halutulle Ethernet-portille
DSL-merkkivalo (VDSL2): yksivärinen merkkivalo, joka ilmaisee VDSL2-portin tilan
| Pois päältä | VDSL2-yhteyttä ei ole muodostettu |
| Vilkkuu hitaasti | VDSL2 -yhteys on muodostumassa |
| Vilkkuu tiheästi | VDSL2 -yhteys on löytynyt |
| Palaa kiinteästi | VDSL2 -yhteys on valmis käytettäväksi |
Speed (Nopeus-merkkivalo): kaksi merkkivaloa ilmoittaa nopeuden (lähetys ja vastaanotto)
- Kun VDSL2 -yhteys on päällä, vilkkuvat merkkivalot nopeuden mukaan. Esimerkiksi merkkivalon vilkkuessa viisi kertaa, on nopeus 50Mbps
COT-merkkivalo: Palaa kun laite on “keskustilassa” eli laite matkii VDSL2-keskusta: tällöin toinen laite voi toimia tilaajapään modeemina. Laitteet muodostavat Ethernet-sillan verkkojen välille puhelinverkon yli. DIP-kytkin numero 4 määrittää kyseisen tilan päälle/pois päältä.

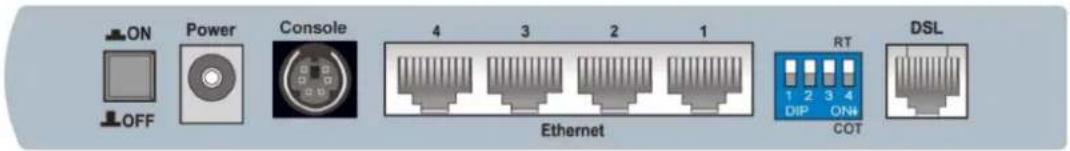

Takapaneelin liitännät
ON/OFF
Power
Sähköverkon virta päälle / pois päältä
Liitäntä laitteen mukana tulevalle sähköverkkomuuntajalle 12 V DC, 1A
Console / PS2
RS232-portti erikoistilanteisiin (modeemin päivitys ja ohjelmointi)
Ethernet / RJ-45 1-4
4 x 10/100 Mbps Ethernet-portteja, joissa vakiona tuki IGMP v1 ja v2 -protokolliin
DIP / RT COT
4 DIP-kytkimen paneeli, jolla on useita erilaisia toimintoja. Näitä kytkimiä ja niiden asentoja tulee muuttaa vain ja ainoastaan ammattilaisen toimesta.
Oletuksena kaikki kytkimet ovat yläasennossa, jolloin laite on asiakaspään modeemi.
DSL / RJ-11
Tähän porttiin kytketään VDSL2-linja / puhelinliityntä
DIP -kytkinten käyttö ja toimintatilat
(Muutoksia saa tehdä vain ja ainoastaan kun modeemi on sammutettuna)
CPE (RT) = Tilaajan modeemi
CO (COT) = Keskuspään modeemi
*Kytkinten ohjeistus tulee tiedustella TeleWell Oy:n teknisestä tuesta

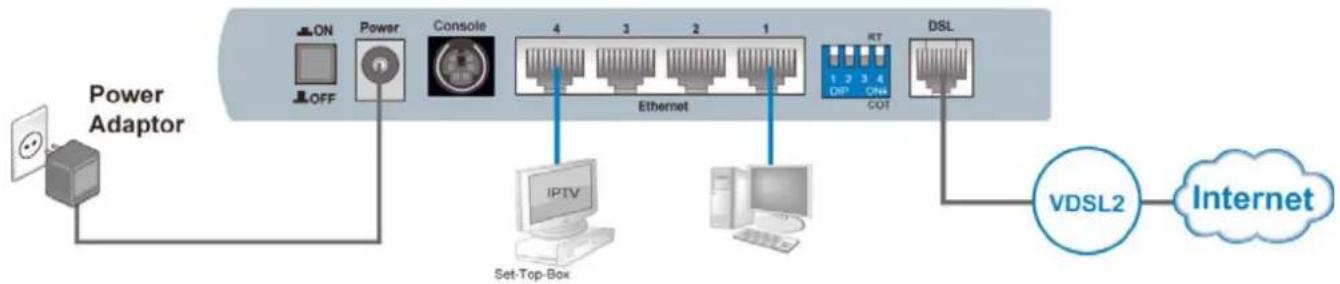

Eri laitteiden kytkennät TW-EV900 VDSL2-modeemiin
- Kaikki kytkimet yläasennossa
- Kytke VDSL2-linja DSL-porttiin
- Kytke kaikki halutut verkkolaitteet (Ethernet) niiden omiin portteihin
- Kytke virta modeemiin ja odota n. 30 sekuntia
- Tarkista modeemin merkkivalojen toiminta
