KÄYTTÖOHJE TW-EA802 TeleWell
1. Tietoa laitteesta
1. 1 Toiminta:
- Laite toimii reitittimenä Ethernet-verkkojen välillä normaalin puhelinverkon kautta.
- Laite toimii 2- tai 4-johdin yhteydellä tilaajapään laitteena
1.2 Laitteen tekniset tiedot:
- Modeemi käyttää G.SHDSL.bis -standardia
- Yhteensopiva G.991.2- ja G.991.2.bis-standardien kanssa
- Toimintaetäisyys riippuu linjan laadusta
- Nopeus maksimissaan (riippuvainen linjan laadusta ja pituudesta):
- 4-wire tekniikalla jopa 11.4 Mbps (2 x 2-wire)
- 4 kpl RJ45 Ethernet-portteja 10/100 Mbps
- 2 kpl RJ11 puhelinportti G.SHDSL-liikenteelle
1.3 Oletusasetukset:
- Reitittävä tila
- DHCP päällä
- NAT päällä
- VPI/VCI = 0/100
- IP-osoite 192.168.0.254
- Käyttäjätunnus: admin, salasana: admin
- Laitteen hallinta tapahtuu www-selaimella
1.4 Pakkauksen sisältö:
- TW-EA802 modeemi
- RJ11-puhelinjohto
- RJ45 Ethernet-kaapeli
- Konsolikaapeli
- AC-DC sähköverkon muuntaja 12 V DC, 1 A
2. Laitteen asennus

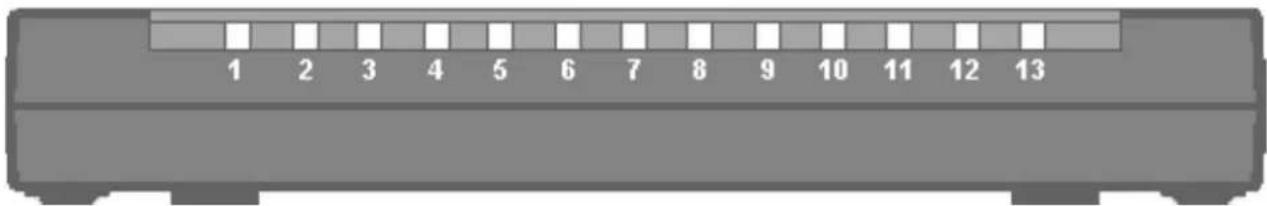

2. 1 Etupaneelin valot
| Valo | Selitys | |
| PWR | Palaa, kun laitteessa on virrat päällä | |
| SYS | Palaa, kun järjestelmä on valmis | |
| LAN Port1X – 4X(RJ-45-liitin) | Palaa, kun laite on yhdistettynä tietokoneelleVihreä 100Mbps; Oranssi 10Mbps.Vilkkuu, kun tietoa vastaanotetaan/lähetetään | |
| LINE1 ja LINE2 | Palaa, kun SHDSL-yhteys on muodostunut | |

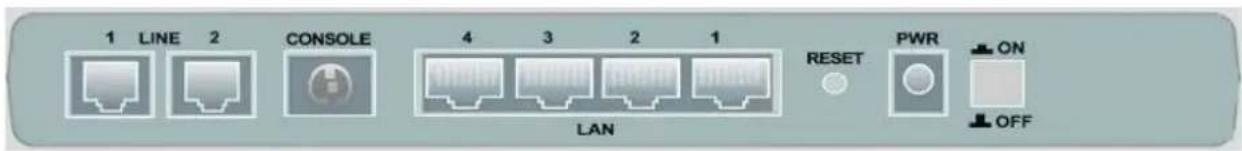

2.2 Takapaneelin portit
| Portti | Selitys | |
| 1 | Virtakytkin | Virta päälle / pois päältä |
| 2 | PWR | Liitäntä sähköverkon muuntajalle. |
| 3 | RESET | Reset-painikkeesta laitteen voi käynnistää uudelleen tai palauttaa tehdasasetuksille:1-3 sekuntia: laite käynnistyy uudelleen yli 6 sekuntia, ja virrat pois ja takaisin päälle: laite palautuu tehdasasetuksille |
| 4 | LAN1 - 4(RJ-45 -liitin) | Liitäntä tietokoneeseen verkkokaapelille |
| 5 | CONSOLE | Liitäntä konsolikaapelille |
| 6 | LINE1 ja LINE2 | Liitäntä SHDSL-yhteydelle |
2.3 Laitteen kytkentä
- Kytketään Ethernet-kaapeli tietokoneen ja laitteen välille
- Kytketään puhelinjohto Line-liittimeen
- Laitetaan virrat päälle laitteeseen
- PWR-, SYS- ja LAN-valojen pitää jäädä palamaan kiinteästi. Myös Line-valo jää palamaan kiinteästi, kun SHDSL-yhteys on muodostunut
3. Asetusten muuttaminen:
3.1 Laitteen ohjelmointi:
- Laitteen asetuksia muutetaan www-selaimella
- Tietokoneessa pitää olla verkkokortti, TCP/IP-protokolla sekä Internet-selain
Asetusten tallennus
- Jos jotain asetuksia muutetaan, pitää jokainen asetuksen muutos tallentaa kullakin asetus-sivulla olevasta "Apply"- tai "Continue"-painikkeesta
- Lopuksi, kun kaikki asetukset on muutettu, pitää asetukset vielä tallettaa laitteen muistiin valitsemalla vasemmalta valikosta "Save Config to FLASH" ja "Save"

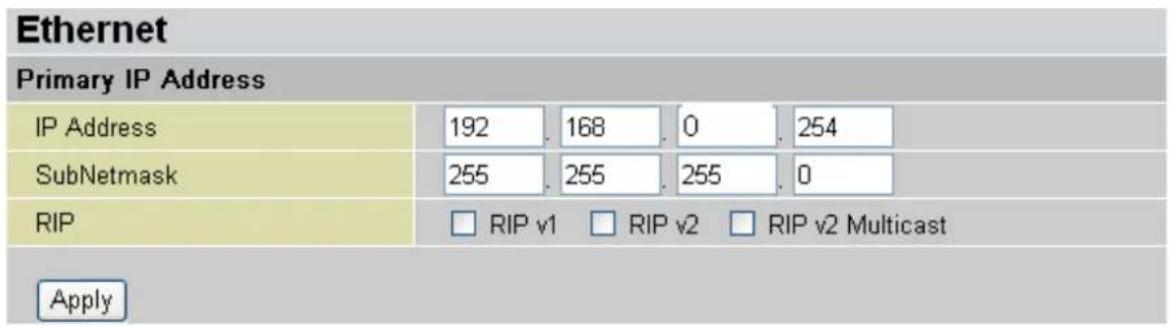

3.2 Laitteen IP-osoitteen muuttaminen
- Laitteen IP-osoitetta voi muuttaa kohdassa Configuration / LAN / Ethernet
- Kohtaan "IP Address" syötetään haluttu IP-osoite
- Muutoksen jälkeen valitaan "Apply"
- Mikäli IP-osoitetta muutetaan, pitää myös verkkokortin IP-tiedot muuttaa vastaamaan aluetta, jolle IP-osoite on muutettu
3.3 Ulkoverkon asetukset

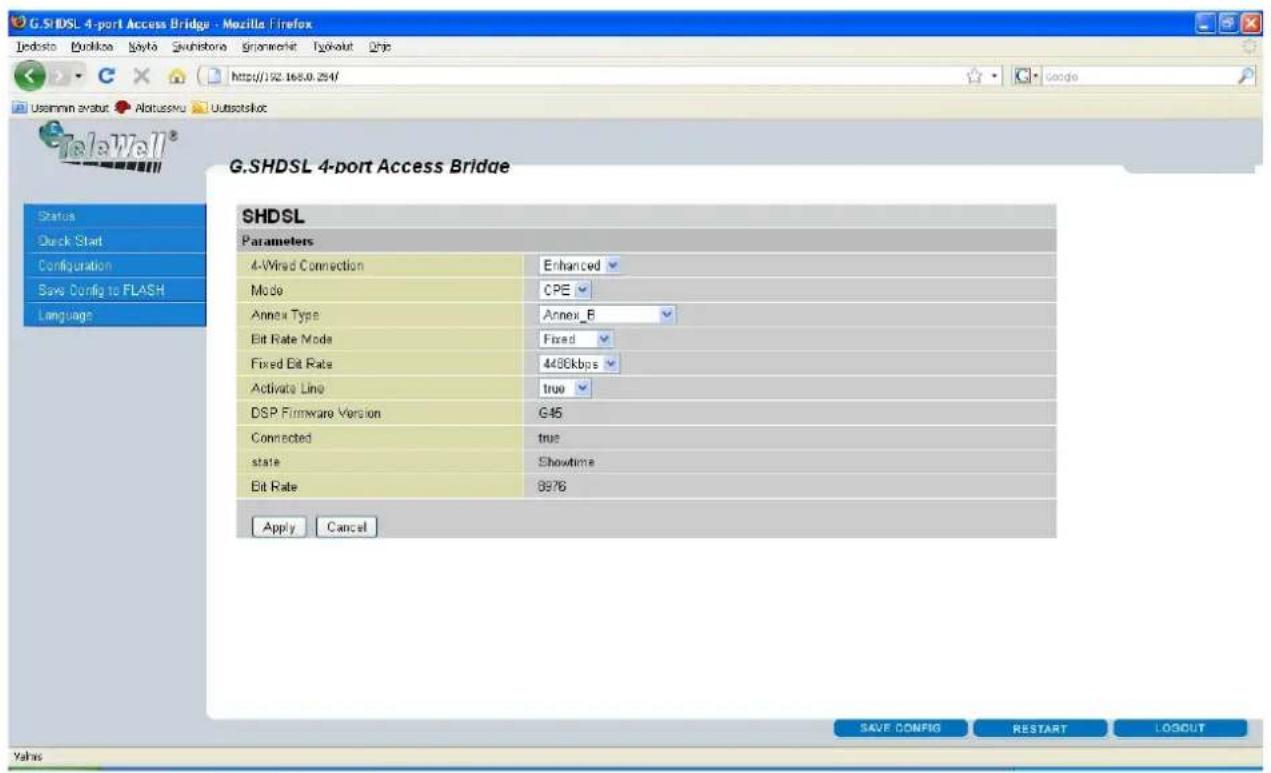

- SHDSL-asetuksissa määritellään käytettävät G.SHDSL-asetukset
- Asetuksia muutetaan kohdassa Configuration / WAN / SHDSL
- Muutoksien jälkeen asetukset voidaan tallentaa painamalla "Apply"-painiketta (asetukset tallennetaan pysyvästi muistiin kohdasta "Save Config to FLASH"
Lisää tietoa asetuksista löytyy englanninkielisestä ohjekirjasta
