POAC7024 - Ilmastointilaite Point - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kannettava ilmastointilaite
Merkki	Point
Malli	POAC7024
Jäähdytysteho	9000 BTU (n. 2,6 kW)
Virtalähde	230 V / 50 Hz
Tehonkulutus (jäähdytys)	N. 900 W
Ilmavirta	300 m³/h (max)
Melutaso	52 dB (A) (max)
Mitat (L x S x K)	450 x 370 x 710 mm
Paino	25 kg
Kylmäaine	R32 tai R410A (tarkista etiketti)
Päätoiminnot	Jäähdytys, Kuivatus, Tuuletus, Unitila, Ajastin
Ohjaukset	Ohjauspaneeli ja kaukosäädin
Näyttö	LED-näyttö lämpötilalla ja tilalla
Kuivatusteho	1,2 L/h (n.)
Asennussarja mukana	Ikkunatiivistelevy, poistoletku, adapteri
Suodatintyyppi	Pestävä verkko suodatin
Huolto	Puhdista suodatin 2 viikon välein; tyhjennä lauhde tarvittaessa
Turvaominaisuudet	Automaattinen sammutus ylikuumenemisen yhteydessä, kaatumissuoja
Varaosien saatavuus	Suodattimet, kaukosäädin, poistoletku

Usein kysytyt kysymykset - POAC7024 Point

Kuinka asennan Point POAC7024 ilmastointilaitteen?

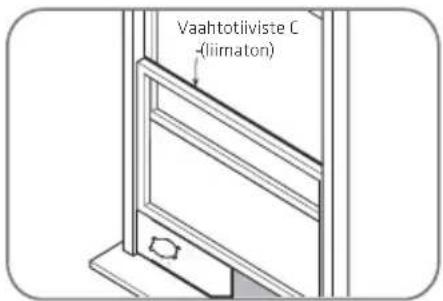

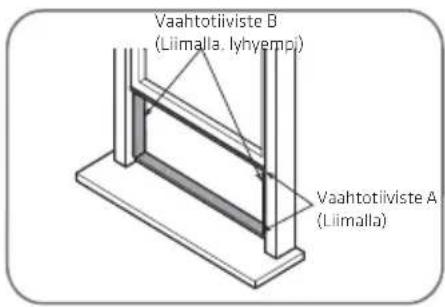

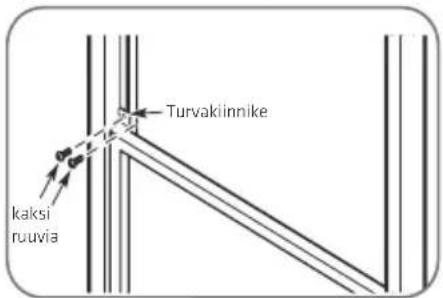

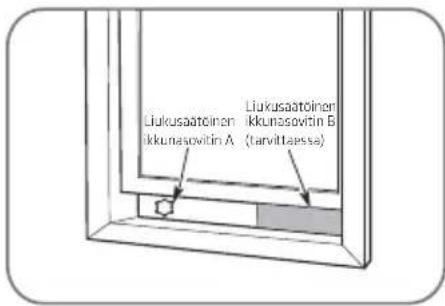

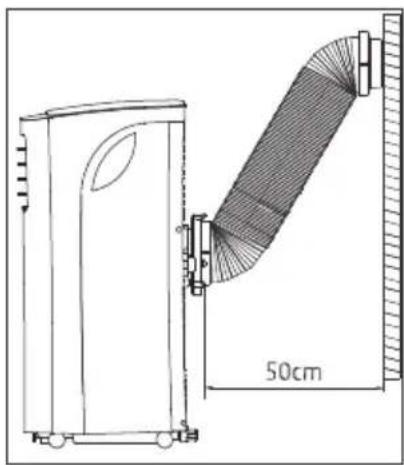

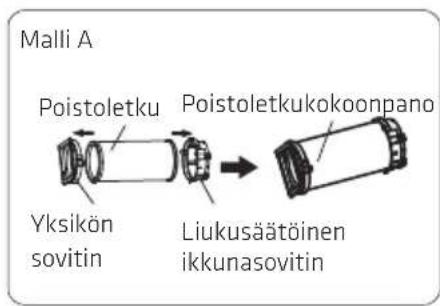

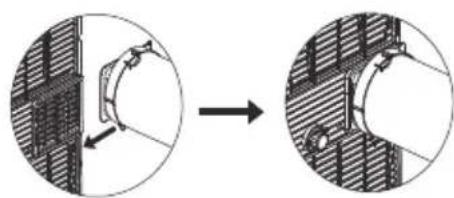

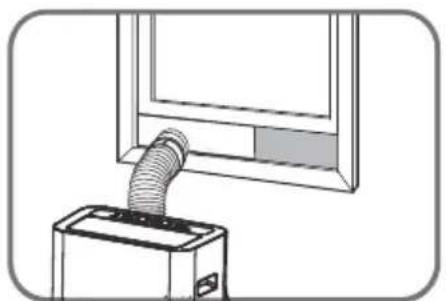

Asenna ikkunatiivistelevy, kiinnitä poistoletku laitteeseen ja levyyn, ja kytke maadoitettuun pistorasiaan. Varmista, ettei letku ole terävästi taipunut. Katso tarkemmat ohjeet käsikirjasta.

Kuinka puhdistan suodattimen?

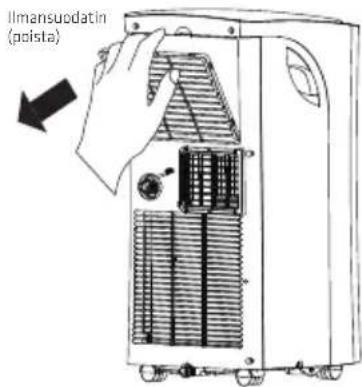

Sammuta ja irrota laite pistorasiasta. Poista suodatinsäleikkö, ota suodatin pois, ja pese lämpimällä vedellä ja miedolla pesuaineella. Anna kuivua täysin ennen takaisin asennusta. Puhdista kahden viikon välein parhaan suorituskyvyn saavuttamiseksi.

Mitä teen, jos ilmastointilaite laukaisee virtakytkimen?

Tarkista, että laite on kytketty omaan pistorasiaan. Vältä jatkojohtojen käyttöä. Jos ongelma jatkuu, ota yhteyttä pätevään sähköasentajaan tai asiakastukeen.

Voinko käyttää ilmastointilaitetta ilman poistoletkua?

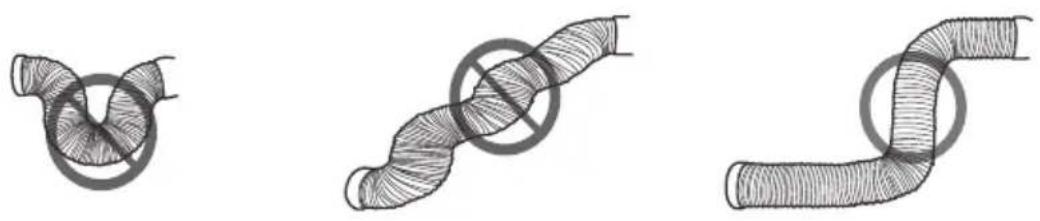

Ei, poistoletku on tuuletettava kunnolla ulos kuumailman poistamiseksi. Ilman sitä käyttäminen voi vahingoittaa laitetta ja heikentää jäähdytystehokkuutta.

Kuinka asetan ajastimen?

Paina Ajastin-painiketta kaukosäätimestä tai ohjauspaneelista. Käytä + tai - asettaaksesi tunteja (0-24). Vahvista ja laite sammuu tai käynnistyy sen mukaisesti. Katso tarkemmin käsikirjasta.

Miksi laitteesta valuu vettä?

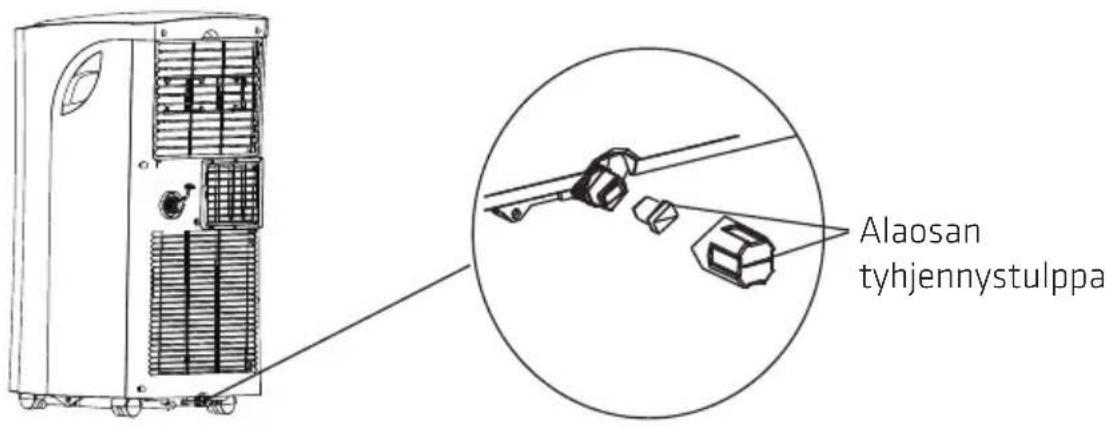

Käytön aikana lauhdetta kertyy. Kosteissa olosuhteissa laite on ehkä tyhjennettävä manuaalisesti pohjan tyhjennystulpan kautta. Joissakin malleissa on automaattihaihdutus. Tarkista vesisäiliö, jos sellainen on.

Kuinka vaihdan tilojen välillä?

Paina Tila-painiketta selataksesi Jäähdytys, Kuivatus, Tuuletus ja Unitila -tiloja. LED näyttää aktiivisen tilan.

Mikä on paras lämpötila-asetus energiansäästöön?

Aseta termostaatti 24-26°C (75-78°F) välille mukavuuden ja tehokkuuden takaamiseksi. Jokainen aste alempana lisää energiankulutusta noin 6-8 %.

Kuinka säilytän ilmastointilaitteen talvella?

Puhdista suodatin ja laite, tyhjennä vesi säiliöstä, säilytä kuivassa paikassa. Pidä poistoletku ja tarvikkeet yhdessä. Peitä pölyn estämiseksi.

Mistä löydän varaosia tai tarvikkeita?

Varaosia, kuten suodattimet, kaukosäädin ja poistoletku, voi tilata Pointin valtuutetuista huoltokeskuksista tai verkkokaupoista. Käytä mallia POAC7024 yhteensopivuuden varmistamiseksi.

KÄYTTÖOHJE POAC7024 Point

Kiitos, kun valitsit uuden kannettavan POINT-ilmastointilaitteen. Nämä käyttöohjeet opastavat sinua käyttämään laitetta oikein ja turvallisesti. On suositeltavaa käyttää aikaa tämän käyttöoppaan lukemiseen, jotta ymmärrät täysin, mitä toiminnallisia ominaisuuksia tuote tarjoaa. Lue kaikki turvallisuusohjeet huolellisesti ennen laitteen käyttöä ja säilytä käyttöopas myöhempää käyttöä varten.

BN

Käyttöopas - Suomi ...... sivu 60 - 87

https://www.power.fi/tuki/asiakaspalvelu/

T: 0305 0305

Power Sverige:

https://www.power.se/kundservice/

T: 08 517 66 000

Varotoimenpiteet

Lue varotoimenpiteet ennen käyttöä ja asennusta

Käyttäjän tai muiden ihmisten kuoleman tai loukkaantumisen sekä

omaisuusvahinkojen estämiseksi on noudatettava seuraavia ohjeita. Ohjeiden noudattamatta jättämisestä johtuva virheellinen käyttö voi aiheuttaa kuoleman, vamman tai vahingon.

VAROITUS

Tämä symboli osoittaa henkilövahingon tai ihmishenkien menetyksen mahdollisuuden.

HUOMIO

Tämä symboli osoittaa omaisuusvahingon tai vakavien seurausten mahdollisuuden.

VAROITUS

- Asennus on suoritettava asennusohjeiden mukaisesti. Väärä asennus voi aiheuttaa vesivuodon, sähköiskun tai tulipalon.

- Käytä asennukseen vain mukana toimitettuja lisävarusteita ja osia sekä määritettyjä työkaluja. Poikkeavien osien käyttö voi aiheuttaa vesivuodon, sähköiskun, tulipalon ja vammoja tai omaisuusvahinkoja.

- Varmista, että käyttämäsi pistorasia on maadoitettu, ja että siinä on asianmukainen jännite. Verkkovirtakaapelissa kolmiosainen maadoituspistoke, joka suojaa iskuilta. Jännitetiedot löytyvät laitteen tyyppikilvestä.

- Laitetta on käytettävä asianmukaisesti maadoitetussa pistorasiassa. Jos pistorasia, jota aiot käyttää, ei ole asianmukaisesti maadoitettu tai suojattu viivesulakkeella tai katkaisijalla (tarvittava sulake tai katkaisija määräytyy laitteen maksimivirran mukaan. Maksimivirta ilmoitetaan laitteen tyyppikilvessä), pyydä pätevää sähköasentajaa asentamaan oikea pistorasia.

- Asenna laite tukevalle alustalle. Muussa tapauksessa seurauksena voi olla vaurioita tai liiallista melua ja tärinää.

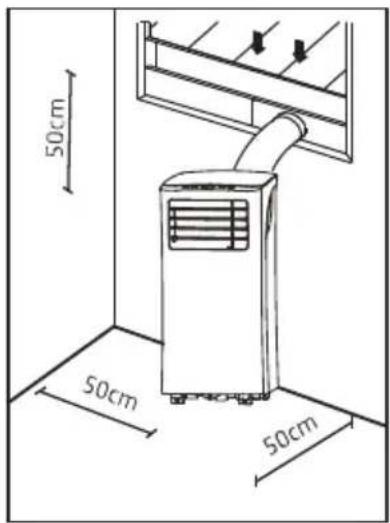

- Laite on pidettävä esteistä vapaana asianmukaisen toiminnan varmistamiseksi ja turvallisuusriskien lieventämiseksi.

- Älä muuta päävirtajohdon pituutta tai käytä jatkojohtoa laitteen virran kytkemiseen.

• Älä jaa päävirtalähdettä muiden sähkölaitteiden kanssa. Väärä virtalähde voi aiheuttaa tulipalon tai sähköiskun.
• Älä asenna laitetta märkätilaan, kuten kylpyhuoneeseen tai pesuhuoneeseen. Liiallinen altistuminen vedelle voi aiheuttaa sähkökomponenttien oikosulun.
• Älä asenna laitetta paikkaan, johon voi muodostua syttyviä kaasuja, koska se voi aiheuttaa tulipalon.
• Laitteessa on pyörät liikkumisen helpottamiseksi. Varmista, ettet käytä pyöriä paksulla matolla tai liikuta sitä esineiden yli, koska ne voivat aiheuttaa kaatumisen.
• Älä käytä laitetta, jos se on pudonnut tai vaurioitunut.
• Varmista, että kaikki sähkölämmittimellä varustetut laitteet on sijoitettu vähintään 1 metrin päähän syttyvistä materiaaleista.
• Älä kosketa laitetta märillä tai kosteilla käsillä tai paljain jaloin.
• Jos laite kaatuu käytön aikana, sammuta se ja irrota se välittömästi päävirtalähteestä. Tarkasta laite silmämääräisesti varmistaaksesi, ettei siinä ole vaurioita. Jos epäilet, että laite on vaurioitunut, ota yhteyttä teknikkoon tai asiakaspalveluun.
• Ukkosmyrskyssä virta on katkaistava, jotta vältytään salaman aiheuttamilta koneen vaurioilta.
• Laitetta tulee käyttää siten, että se on suojattu kosteudelta, esim. kondensaatiolta, roiskuvalta vedeltä jne. Älä aseta tai säilytä ilmastointilaitetta paikkaan, jossa se voi pudota tai joutua vedetyksi veteen tai muuhun nesteeseen. Irrota pistoke välittömästi, jos näin tapahtuu.
• Kaikki johdotukset on suoritettava tiukasti laitteen sisällä olevan kytkentäkaavion mukaisesti.
• Laitteen piirilevyssä (PCB) on sulake tarjoamassa ylivirtasujojausta. Piirilevylle on painettu sulakkeen tekniset tiedot, kuten: T 3.15A/250V jne.

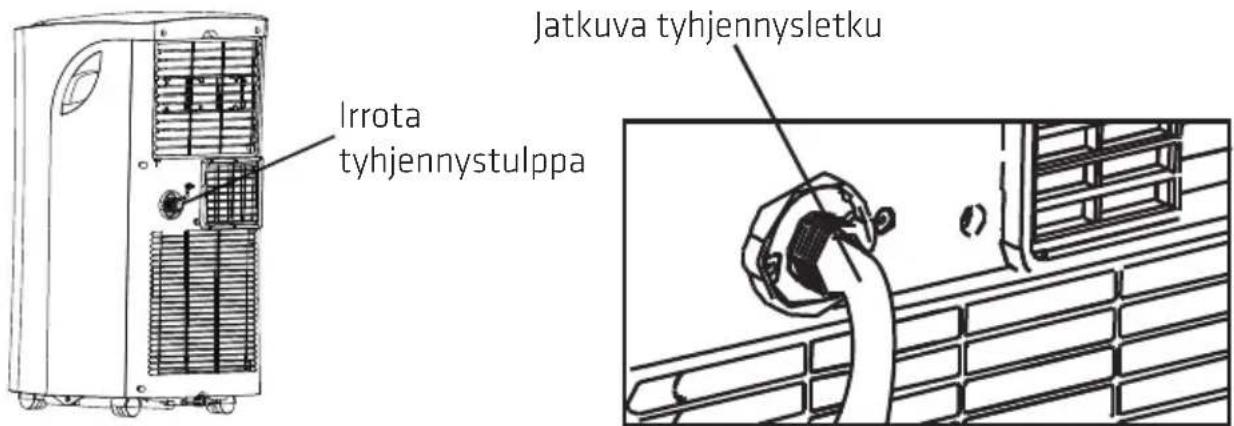

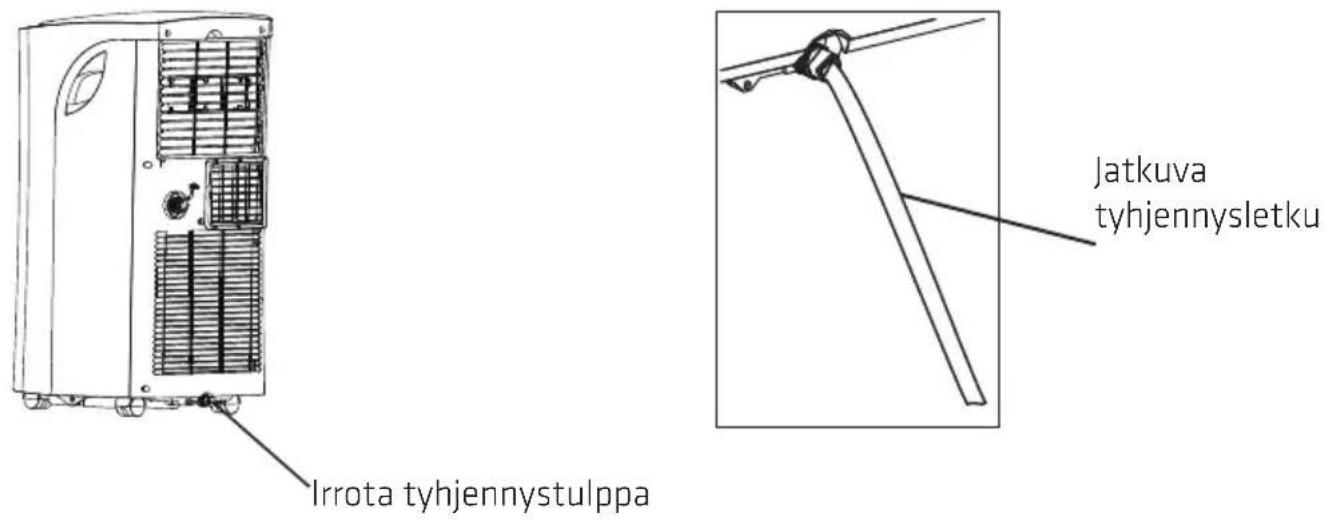

• Kun vedenpoistotoiminto ei ole käytössä, kiinnitä sekä ylempi että alempi tyhjennystulppa turvallisesti laitteeseen tukehtumisvaaran estämiseksi. Säilytä tyhjennystulppa turvallisesti, kun sitä ei käytetä, jotta se on poissa lasten ulottuvilta.

HUOMIO

• Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aistilliset tai henkiset kyvyt ovat heikentyneet tai joilta puuttuu kokemusta ja tietoa, jos heitä valvotaan tai ohjeistetaan laitteen turvallisesta käytöstä ja he ymmärtävät siihen liittyvät vaarat.
  Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa puhdistusta ja käyttäjän huoltoa ilman valvontaa. (sovelletaan Euroopan maihin)
• Jos päävirtajohto on vaurioitunut, valmistajan, sen huoltoedustajan tai vastaavan pätevyyden omaavien henkilöiden on vaihdettava se vaaran välttämiseksi.
• Ennen puhdistusta tai muuta huoltoa laite on irrotettava päävirtalähteestä.
• Älä poista kiinteitä kansia. Älä koskaan käytä tätä laitetta, jos se ei toimi kunnolla tai jos se on pudonnut tai vaurioitunut.
• Älä aseta päävirtajohtoa maton alle.
• Älä peitä päävirtajohtoa matoilla tai vastaavilla päällysteillä.
• Älä aseta päävirtajohtoa huonekalujen tai laitteiden alle. Aseta päävirtajohto pois vilkkaan liikenteen alueilta estääksesi kompastumisvaaran.
• Älä käytä laitetta vaurioituneella päävirtajohdolla, pistokkeella, virtasulakkeella tai katkaisijalla. Hävitä laite tai palauta se valtuutettuun huoltoliikkeeseen tarkastusta ja/tai korjausta varten.
• Vähennä tulipalon tai sähköiskun vaaraa äläkä käytä laitetta minkään puolijohdenopeudensäätölaitteen kanssa.

• Laite on asennettava kansallisten kytkentämääräysten mukaisesti. Ota yhteyttä valtuutettuun huoltoteknikkoon tämän laitteen korjaamiseksi tai huoltamiseksi.

• Älä peitä tai tuki tulo- tai poistosäleikköjä.

• Älä käytä tätä laitetta muihin kuin tässä käyttöoppaassa kuvattuihin toimintoihin.
• Katkaise virta ennen puhdistusta ja irrota laite pistorasiasta.
• Katkaise virta, jos laitteesta kuuluu outoja ääniä, hajuja tai savua.
• Älä paina ohjauspaneelin painikkeita millään muulla kuin sormillasi.
• Älä poista kiinteitä kansia. Älä koskaan käytä tätä laitetta, jos se ei toimi kunnolla tai jos se on pudonnut tai vaurioitunut.
• Älä käytä tai sammuta laitetta asettamalla tai vetämällä ulos päävirtajohdon pistoke.
• Älä käytä laitteen puhdistamiseen vaarallisia kemikaaleja tai saata laitetta kosketukseen sellaisten kanssa.
• Älä käytä laitetta helposti syttyvien aineiden tai höyryjen, kuten alkoholin, hyönteismyrkkyjen, bensiinin jne. läheisyydessä.
• Kuljeta laitetta aina pystysuorassa asennossa ja aseta se vakaalle, tasaiselle pinnalle käytön ajaksi.
• Ota aina yhteyttä pätevään henkilöön korjausten suorittamiseksi. Jos päävirtajohto on vaurioitunut, se on vaihdettava uuteen, joka on hankittu tuotteen valmistajalta, eikä sitä saa korjata.
• Pidä pistoketta pistotulpan päästä, kun irrotat sitä.
• Sammuta laite, kun sitä ei käytetä.

Huomautus fluoratuista kaasuista (ei koske R290-jäähdytysainetta käyttävää laitetta)

1. Fluoratut kasvihuonekaasut sisältyvät ilmatiiviisti suljettuihin laitteisiin. Tarkempia tietoja fluoratun kasvihuonekaasun tyypistä, määrästä ja CO2-ekvivalentista tonneina (joissakin malleissa) on yksikön omassa etiketissä.
2. Tämän laitteen asennuksen, huollon ja korjauksen saa suorittaa vain valtuutettu asentaja.
3. Valtuutetun asentajan on suoritettava tuotteen asennus ja kierrätys.

HÄVITTÄMINEN: Älä hävitä tätä laitetta lajittelemattomana yhdyskuntajätteenä.

Erilliskeräys erikoiskäsittelyä varten on tarpeen.

Hävittäminen kotitalousjätteen mukana on kielletty.

Harkitse seuraavia hävittämisvaihtoehtoja:

• Kunnalliset keräysjärjestelmät: Hävitä elektroniikkajäte maksutta.
• Kun ostat uuden laitteen, jälleenmyyjät ottavat vanhan takaisin maksutta.
• Valmistajat voivat hyväksyä vanhat laitteet vapaaseen hävittämiseen. Myy vanhoja laitteita romukauppialle niiden arvokkaiden resurssien vuoksi.
• Vääränlainen hävittäminen metsään ja luontoon vaarantaa terveyden mahdollistamalla vaarallisille aineille pohjaveden saastuttamisen ja ravintoketjuun pääsyn.

VAROITUS R32/R290-kylmäaineen käytöstä

• Älä käytä muita kuin valmistajan suosittelemia keinoja sulatusprosessin nopeuttamiseksi tai puhdistamiseksi.
• Laitetta on säilytettävä huoneessa, jossa ei ole jatkuvasti toimivia sytytyslähteitä (esimerkiksi avotuli, toimiva kaasulaite tai toimiva sähkölämmitin).
• Älä lävistä tai polta tulessa.
• Huomaa, että kylmäaineet eivät välttämättä sisällä hajua.
• Laite tulee asentaa, käyttää ja varastoida huoneessa, jonka lattiapinta-ala on täytettävän kylmäaineen määrän mukainen. Katso tarkemmat tiedot kaasun tyypistä ja määrästä itse laitteessa olevasta merkinnästä. Jos merkinnän ja käyttöohjeen huoneen vähimmäisalueen kuvauksen välillä on eroja, merkinnän kuvaus on etusijalla.

R290:Ile (ei koske Pohjois-Amerikkaa)

kylmäaineen määrä (kg)	Huoneen vähimmäistila ( m^2 )	kylmäaineen määrä (kg)	Huoneen vähimmäistila ( m^2 )
≤ 0,0836 4 > 0,1881	ja ≤ 0,2090 10
> 0,0836 ja ≤ 0,1045 5 > 0,2090 ja ≤ 0,2299 11
> 0,1045 ja ≤ 0,1254 6 > 0,2299 ja ≤ 0,2508 12
> 0,1254 ja ≤ 0,1463 7 > 0,2508 ja ≤ 0,2717 13
> 0,1463 ja ≤ 0,1672 8 > 0,2717 ja ≤ 0,2926 14
> 0,1672 ja ≤ 0,1881 9 > 0,2926 ja ≤ 0,3040 15

R32-kylmäainemallit:

Laite on asennettava, käytettävä ja varastoitava huoneeseen, jonka lattiapinta-ala on suurempi kuin 4 m².

Laitetta ei saa asentaa tuulettamattomaan tilaan, jos tila on pienempi kuin 4 m ^2 .

• Kansallisten kaasumääräysten noudattamista on noudatettava. Pidä tuuletusaukot esteettöminä.
• Laite on varastoitava mekaanisten vaurioiden estämiseksi.
• Laite on varastoitava hyvin ilmastoidussa tilassa, jossa huoneen koko vastaa käyttöön määriteltyä huonetilaa.
• Jokaisella henkilöllä, joka osallistuu kylmäainepiirin parissa työskentelyyn tai siihen kajoamiseen, on oltava voimassa oleva alan akkreditoidun arviointiviranomaisen myöntämä todistus, joka valtuuttaa hänet käsittelemään kylmäaineita turvallisesti alan tunnustaman arviointieritelmän mukaisesti.
• Noudata ohjeita huolellisesti laitteen käsittelyssä, asennuksessa ja huollossa, jotta vältytään vaurioilta tai vaaroilta. Laitteessa käytetään syttyvää kylmäainetta R32. Kun laitetta huolletaan tai se hävitetään, kylmäaine (R32 tai R290) on otettava talteen asianmukaisesti, eikä sitä saa päästää suoraan ilmaan.
• Laitteen ympärillä ei saa olla avotulta tai laitteen kaltaista kytkintä, joka voi aiheuttaa kipinöitä/valokaaren, jotta vältetään käytetyn syttyvän kylmääineen syttyminen. Noudata ohjeita huolellisesti laitteen säilyttämisessä tai huoltamisessa, jotta vältytään mekaanisilta vaurioilta.
• Laitteessa käytetään syttyvää kylmäainetta R32. Noudata ohjeita huolellisesti, jotta vaaroilta vältytään. Katso tarkemmat tiedot kaasun tyypistä ja määrästä itse laitteessa olevasta merkinnästä.

- Laitetta on säilytettävä huoneessa ilman jatkuvaa avotulta (esimerkiksi toimiva kaasulaite) ja mahdollisia syttymislähteitä (esimerkiksi toimiva sähkölämmitin).

Huomio: tulipalon/ syttyvien materiaalien vaara Laitteessa näkyvien symbolien selitykset:

	VAROITUS	Tämä symboli osoittaa, että tässä laitteessa on käytetty palavaa kylmäainetta. Jos kylmäaine vuotaa ja joutuu alttiiksi ulkoiselle syttymislähteelle, on olemassa tulipalon vaara.
	HUOMIO Tämä symboli osoittaa, että käyttöopas on luettava huolellisesti.
	HUOMIO	Tämä symboli osoittaa, että huoltohenkilöstön on käsiteltävä tätä laitetta asennusoppaan mukaisesti.
	HUOMIO	Tämä symboli osoittaa, että tietoja, kuten käyttö- tai asennusopas, on saatavilla.

1. Syttyviä kylmäaineita sisältävien laitteiden kuljetus. Katso kuljetusmääräykset
2. Laitteiden merkitseminen kylteillä. Katso paikalliset määräykset
3. Syttyviä kylmäaineita käyttävien laitteiden hävittäminen. Katso kansalliset määräykset.
4. Laitteiden varastointi Laitteisto on varastoitava valmistajan ohjeiden mukaisesti.

5. Pakattujen (myymättömien) laitteiden varastointi Varastointipakkauksen suojaus on rakennettava siten, että pakkauksen sisällä olevien laitteiden mekaaniset vauriot eivät aiheuta kylmäainetäytön vuotoa. Yhdessä varastoitavien laitteiden enimmäismäärä määräytyy paikallisten määräysten mukaan.

6. Tietoa huollosta

1) Tarkista alue

Ennen syttyviä kylmäaineita sisältävien järjestelmien parissa työskentelyn aloittamista on tehtävä turvallisuustarkastuksia sen varmistamiseksi, että syttymisriski on mahdollisimman pieni. Kylmäjärjestelmän korjauksessa on noudatettava seuraavia varotoimenpiteitä ennen järjestelmään kohdistuvia töitä.

2) Työprosessi

Työt on suoritettava valvotulla menettelyllä, jotta minimoidaan syttyvän kaasun tai höyryn esiintymisen riski työn suorittamisen aikana.

3) Yleinen työalue

Kaikille huoltohenkilöstölle ja muille lähialueella työskenteleville on kerrottava suoritettavien töiden luonteesta. Ahtaissa tiloissa työskentelyä on vältettävä. Työtilaa ympäröivä alue on eristettävä. Varmista, että alueen olosuhteet on tehty turvallisiksi valvomalla syttyvää materiaalia.

4) Kylmäaineen tarkistaminen

Alue on tarkastettava asianmukaisella kylmäaineen vuotoilmaisimella ennen työtä ja sen aikana sen varmistamiseksi, että asentaja on tietoinen mahdollisesti

syttyvistä ilmaseoksista. Varmista, että käytettävä vuotojen havaitsemislaite soveltuu käytettäväksi syttyvien kylmääineiden kanssa, eli kipinöimättömien, asianmukaisesti suljettujen tai luonnostaan turvallisten.

5) Palosammuttimen läsnäolo

Jos jäähdytyslaitteelle tai siihen liittyville osille aiotaan tehdä tulitöitä, asianmukaisten sammutuslaitteiden on oltava saatavilla. Pidä kuivajauhe- tai CO2-sammutinta täyttöalueen vieressä.

6) Ei syttymislähteitä

Yksikään henkilö, joka suorittaa jäähdytysjärjestelmään liittyviä töitä, joihin liittyy palavaa kylmäainetta sisältävien tai sisältäneiden putkistojen paljastaminen, ei saa käyttää mitään syttymislähteitä siten, että se voi johtaa tulipalon tai räjähdyksen vaaraan. Kaikki mahdolliset syttymislähteet, mukaan lukien tupakointi, on pidettävä riittävän kaukana asennus-, korjaus-, irrotus- ja hävityspaikasta, jonka aikana palavaa kylmäainetta voi mahdollisesti vapautua ympäröivään tilaan. Ennen työn aloittamista laitteen ympärillä oleva alue on tarkastettava sen varmistamiseksi, ettei syttymisvaaraa ole. Tupakointikieltomerkkejä tulee esittää.

7) Tuuletettu alue

Varmista, että alue on avoin tai että se on riittävästi tuuletettu, ennen kuin avaat järjestelmän tai teet mitään lämpötöitä. Ilmanvaihdon on jatkuttava työn suorittamisen ajan. Ilmanvaihdon tulee levittää vapautuneet kylmäaineet turvallisesti ja mieluiten poistaa ne ulkoisesti ilmakehään.

8) Jäähdytyslaitteiston tarkastukset

Kun sähkökomponentteja vaihdetaan, niiden on oltava tarkoitukseensa sopivia ja oikean määrityksenmukaisia. Valmistajan kunnossapito- ja huolto-ohjeita on aina noudatettava. Jos olet epävarma, ota yhteyttä valmistajan tekniseen osastoon apua varten. Seuraavat on tarkastettava laitoksissa, joissa käytetään palavia kylmäaineita:

Täyttömäärä on sen tilan pinta-alan mukainen, johon kylmäainetta sisältävät osat on asennettu.

Ilmanvaihtokoneet ja poistoaukot toimivat asianmukaisesti eivätkä ole tukossa. Jos käytössä on epäsuora jäähdytyspiiri, toissijainen piiri on tarkistettava kylmäaineen läsnäolon varalta. Laitteen merkinnät ovat edelleen näkyvissä ja luettavissa. Merkinnät ja merkit, jotka eivät ole luettavissa, on korjattava.

Jäähdytysputket tai -komponentit asennetaan paikkaan, jossa ne eivät todennäköisesti altistu aineille, jotka voivat syövyttää kylmäainetta sisältäviä komponentteja, paitsi jos komponentit on valmistettu materiaaleista, jotka luonnostaan kestävät syöpymistä tai jotka on asianmukaisesti suojattu syöpymistä vastaan.

9) Sähkölaitteiden tarkastukset

Sähkökomponenttien korjaus- ja huoltotoimenpiteisiin on sisällyttävä alustavat turvallisuustarkastukset ja komponenttien tarkastusmenettelyt. Jos laitteessa on vika, joka voi vaarantaa turvallisuuden, virransyöttöä ei saa kytkeä virtapiiriin, ennen kuin se on käsitelty tyydyttävästi. Jos vikaa ei voida korjata välittömästi, mutta on toiminnan jatkaminen on tarpeen, on käytettävä riittävää väliaikaista ratkaisua.

Tästä on ilmoitettava laitteen omistajalle, jotta kaikkia osapuolia neuvotaan.

Käyttöönoton turvallisuustarkastuksiin on sisällyttävä:

Kondensaattorien purkaminen: tämä on tehtävä turvallisella tavalla kipinöinnin välttämiseksi.

Jännitteisiä sähkökomponentteja ja johdotuksia ei tule altistaa järjestelmän lataamisen, palauttamisen tai puhdistamisen aikana. Maadoituksen jatkuvuus.

7. Sinetöityjen osien korjaukset

1) Sinetöityjen komponenttien korjausten aikana kaikki sähkövirtalähteet on irrotettava työn kohteena olevista laitteista ennen sinetöityjen kansien jne. poistamista. Jos sähkövirran saaminen laitteeseen on ehdottoman välttämätöntä huollon aikana, on pysyvätoiminen vuodonhavaitsija sijoitettava kriittisimpään kohtaan varoittamaan mahdollisesta vaaratilanteesta.

2) Erityistä huomiota on kiinnitettävä seuraaviin seikkoihin varmistamaan, että sähkökomponenttien parissa työskennellessä koteloa ei muuteta siten, että se vaikuttaisi suojauksen tasoon. Tähän sisältyvät kaapeleiden vaurioituminen, liitäntöjen liiallinen määrä, liittimet, joita ei ole tehty alkuperäisen eritelmän mukaisesti, tiivisteiden vaurioituminen, akselitiivisteiden virheellinen asennus jne. Varmista, että laite on asennettu kunnolla. Varmista, että tiivisteet tai tiivistemateriaalit eivät ole heikentyneet niin, että ne eivät enää estä syttyvien ilmaseosten pääsyä. Varaosien on oltava valmistajan määritysten mukaisia. HUOMAUTUS: Silikonitiivisteen käyttö voi estää tietyntyypisten vuotojen havaitsemislaitteiden tehokkuuden. Luonnostaan turvallisia komponentteja ei tarvitse eristää ennen niiden käsittelyä.

1. Luonnostaan turvallisten komponenttien korjaaminen Älä kohdista virtapiiriin pysyviä induktiivisia tai kapasitanssikuormia varmistamatta, että ne eivät ylitä käytössä olevan laitteen sallittua jännitettä ja virtaa. Luonnostaan turvalliset komponentit ovat ainoita tyyppejä, joiden parissa voidaan työskennellä silloin, kun ilmassa on syttyviä aineita. Testauslaitteiston luokituksen on oltava oikea. Vaihda komponentit vain valmistajan määrittelemiin osiin. Muut osat voivat johtaa kylmäaineen syttymiseen ilmakehässä vuodon seurauksena.

2. Kaapelointi Tarkista, että kaapelit eivät altistu kulumiselle, korroosiolle, liialliselle paineelle, tärinälle, teräville reunoille tai muille haitallisille ympäristövaikutuksille. Tarkastuksessa on otettava huomioon myös ikääntymisen tai jatkuvan tärinän vaikutukset esimerkiksi kompressoreista tai puhaltimista.

3. Syttyvien kylmäaineiden havaitseminen Mahdollisia syttymislähteitä ei saa missään tapauksessa käyttää kylmäainevuotojen etsimiseen tai havaitsemiseen. Halogeenilamppua (tai muuta avotulta käyttävää ilmaisinta) ei saa käyttää.

11. Vuodon havaitsemismenetelmät

Seuraavia vuotojen havaitsemismenetelmiä pidetään hyväksyttävinä palavia kylmäaineita sisältävissä järjestelmissä. Syttyvien kylmäaineiden havaitsemiseen on käytettävä elektronisia vuotoilmaisimia, mutta herkkyys ei ehkä ole riittävä tai se on kalibroitava uudelleen. (Tunnistuslaitteet on kalibroitava kylmäaineettomalla alueella.) Varmista, että ilmaisin ei ole mahdollinen syttymislähde, ja että se soveltuu käytetylle kylmäaineelle. Vuodonilmaisinlaitteet on asetettava tiettyyn prosenttiosuuteen kylmäaineen alimmasta syttymisrajasta ja ne on kalibroitava käytetyn kylmäaineen mukaan ja asianmukainen kaasuprosentti (enintään 25 %) on vahvistettava. Vuotojen havaitsemisnesteet soveltuvat käytettäväksi useimpien kylmäaineiden kanssa, mutta klooria sisältävien pesuaineiden käyttöä on vältettävä, koska kloori voi reagoida kylmäaineen kanssa ja syövyttää kupariputkistoa. Vuotoepäilyn ilmetessä kaikki avotuli on poistettava/sammutettava. Juottamista vaativan kylmäainevuodon ilmetessä kaikki kylmäaine on otettava talteen järjestelmästä tai eristettävä (sulkuventtiilien avulla) sellaiseen järjestelmän osaan, joka on kaukana vuodosta. Happivapaa typpi (OFN) on sitten laskettava järjestelmän läpi sekä ennen juottoprosessia että sen aikana.

12. Poistaminen ja tyhjennys

Kun kylmäainepiiriin kajotaan korjausta tai muuta tarkoitusta varten, on käytettävä tavanomaisia menetelmiä. On kuitenkin tärkeää noudattaa parhaita käytäntöjä, koska syttyvyys on otettava huomioon. Noudata seuraavaa menettelyä: Poista kylmäaine; Tyhjennä piiri reagoimattomalla kaasulla; Tyhjennä; Tyhjennä uudelleen reagoimattomalla kaasulla; Avaa piiri leikkaamalla tai juottamalla. Kylmäaineen täyttö on otettava talteen oikeisiin talteenottosylintereihin. Järjestelmä on huhdeltava happivapaalla typellä, jotta varmistutaan laitteen turvallisuudesta. Tämä prosessi on ehkä toistettava useita kertoja. Tähän tehtävään ei saa käyttää paineilmaa tai happea. Huuhtelu on saavutettava rikkomalla järjestelmän tyhjiö

happivapaalla typellä ja jatkamalla täyttämistä, kunnes työpaine on saavutettu, sitten tuulettamalla ilmaan ja vetämällä lopulta tyhjiöön. Tämä prosessi on toistettava, kunnes järjestelmässä ei ole kylmäainetta.

Kun käytetään lopullista OFN-latausta, järjestelmä on tuuletettava alaspäin ilmanpaineeseen, jotta työ voidaan suorittaa. Tämä toimenpide on ehdottoman tärkeä, jos putkiston juottaminen on tarkoitus suorittaa. Varmista, että tyhjiöpumpun ulostulo ei ole lähellä sytytyslähteitä ja että tuuletus on käytettävissä.

13. Latausprosessit

Perinteisten täyttömenetelmien lisäksi on noudatettava seuraavia vaatimuksia. Varmista, että eri kylmäaineiden kontaminaatiota ei tapahdu latauslaitteita käytettäessä.

Letkujen tai johtojen on oltava mahdollisimman lyhyitä niiden sisältämän kylmäaineen määrän minimoimiseksi. Sylinterit on pidettävä pystyssä.

Varmista, että jäähdytysjärjestelmä on maadoitettu ennen järjestelmän lataamista kylmäaineella.

Merkitse järjestelmä, kun lataus on valmis (jos ei jo ole).

Kylmäainejärjestelmää ei saa ylitäyttää. Ennen järjestelmän lataamista. Se on testattava happivapaalla typellä. Järjestelmä on testattava vuotojen varalta latauksen päätyttyä, mutta ennen käyttöönottoa. Seurantatesti on suoritettava ennen työmaalta poistumista.

14. Käytöstäpoisto

Ennen tämän toimenpiteen suorittamista on tärkeää, että asentaja on täysin perehtynyt laitteeseen ja kaikkiin sen yksityiskohtiin. On suositeltavaa noudattaa hyvää käytäntöä, jonka mukaan kaikki kylmäaineet otetaan talteen turvallisesti. Ennen tehtävän suorittamista on otettava öljy- ja kylmäainenäyte siltä varalta, että analyysi on tarpeen ennen kierrätetyn kylmäaineen uudelleenkäyttöä. On tärkeää, että sähkövirta on käytettävissä ennen tehtävän aloittamista.

a) Tutustu laitteeseen ja sen toimintaan.

b) Eristä järjestelmä sähköisesti.

c) Ennen kuin yrität toimenpidettä varmista, että: Mekaaniset käsittelylaitteet ovat tarvittaessa saatavilla kylmäainesäiliöiden käsittelyä varten. Kaikki henkilökohtaiset suojavarusteet ovat saatavilla ja niitä käytetään oikein. Talteenottoprosessia valvoo aina pätevä henkilö; talteenottolaitteet ja -säiliöt täyttävät asianmukaiset standardit.
d) Pumppaa kylmäaine pumpataan ulkoyksikköön, jos mahdollista.
e) Jos alipaine ei ole mahdollinen, tee jakotukki, jotta kylmäaine voidaan poistaa järjestelmän eri osista.
f) Varmista, että sylinteri laitetaan vaa'alle ennen talteenottoa.
g) Käynnistä talteenottokone ja toimi valmistajan ohjeiden mukaisesti.
h) Älä ylitäytä sylintereitä. (Enintään 80 tilavuusprosenttia nestettä).
i) Älä ylitä sylinterin suurinta käyttöpainetta edes tilapäisesti.
j) Kun sylinterit on täytetty oikein ja prosessi on valmis, varmista, että sylinterit ja laitteet poistetaan työmaalta viipymättä ja kaikki laitteen sulkuventtiilit suljetaan.
k) Talteenotettua kylmäainetta ei saa täyttää toiseen jäähdytysjärjestelmään, ellei sitä ole puhdistettu ja tarkastettu.

1. Merkintä

Laitteeseen on merkittävä, että se on poistettu käytöstä ja tyhjennetty kylmäaineesta. Tarra on päivättävä ja allekirjoitettava. Varmista, että laitteissa on tarrat, joissa ilmoitetaan, että laite sisältää palavaa kylmäainetta.

1. Talteenotto

Kun kylmäainetta poistetaan järjestelmästä joko huoltoa tai käytöstäpoistoa varten, on suositeltavaa noudattaa hyvää käytäntöä, jonka mukaan kaikki kylmäaineet poistetaan turvallisesti. Kun kylmäainetta siirretään säiliöihin, varmista, että käytetään vain asianmukaisia kylmäaineen talteenottosäiliöitä. Varmista, että järjestelmän kokonaisvarauksen talteenottoon on käytettävissä oikea

määrä säiliöitä. Kaikki käytettävät säiliöt on nimetty talteen otetulle kylmäaineelle ja merkitty kyseiselle kylmäaineelle (eli erityiset säiliöt kylmäaineen talteenottoa varten). Sylinterit on varustettava paineenrajoitusventtiilillä ja siihen liittyvillä sulkuventtiileillä, jotka ovat hyvässä toimintakunnossa. Tyhjät talteenottosylinterit tyhjennetään ja mahdollisuuksien mukaan jäähdytetään ennen talteenottoa. Talteenottolaitteiden on oltava hyvässä toimintakunnossa ja niiden on sisällettävä käsillä olevia laitteita koskevat ohjeet, ja niiden on sovelluttava palavien kylmäaineiden talteenottoon.

Lisäksi on oltava saatavilla sarja kalibroituja vaakoja, jotka ovat hyvässä toimintakunnossa. Letkut on varustettava vuotamattomilla irrotusliittimillä ja niiden on oltava hyvässä kunnossa. Tarkista ennen talteenottokoneen käyttöä, että se on tyydyttävässä toimintakunnossa, että sitä on huollettu asianmukaisesti ja että kaikki siihen liittyvät sähkökomponentit on suljettu syttymisen estämiseksi kylmäaineen vapautuessa. Ota yhteyttä valmistajaan, jos olet epävarma. Talteen otettu kylmäaine on palautettava kylmäaineen toimittajalle oikeassa talteenottosylinterissä ja asianmukainen jätteensiirtoilmoitus on laadittava. Älä sekoita kylmäaineita talteenottoyksiköissä eikä varsinkaan sylintereissä. Jos kompressorit tai kompressoriöljyt on poistettava, varmista, että ne on tyhjennetty hyväksyttävälle tasolle varmistaaksesi, ettei voiteluaineeseen jää palavaa kylmäainetta. Poistoprosessi on suoritettava ennen kompressorin palauttamista toimittajille. Tämän prosessin nopeuttamiseksi saa käyttää vain sähkölämmitystä kompressorin runkoon. Kun öljy tyhjennetään järjestelmästä, se on tehtävä turvallisesti.

Asennusohjeet

Valmistelu

HUOMAUTUS:

Kaikki oppaan kuvat on tarkoitettu vain selitettäviksi. Laitteesi voi olla hieman erilainen.

Varsinainen muoto on vallitseva. Laitetta voidaan ohjata ohjauspaneelilla yksin tai kaukosäätimellä. Tämä opas ei sisällä kaukosäätimen toimintoja. Katso lisätietoja laitteen mukana toimitetusta kaukosäätimen ohjeesta.

Suunnitteluilmoitus

Tuotteidemme optimaalisen suorituskyvyn varmistamiseksi laitteen ja kaukosäätimen suunnittelutiedot voivat muuttua ilman ennakkoilmoitusta.

Ympäristön lämpötila-alue laitteen käytölle

TILA Lämpötila-alue

Viilennys 17–35 °C (62–95 °F)

Kuivaus 13–35 °C (55–95 °F)

Poistoletkun asennus

Poistoletku ja sovitin on asennettava tai irrotettava käyttötilan mukaan. COOL (JÄÄHDYTYS-), tai AUTO (AUTOMAATTI) tilassa poistoletku on asennettava. FAN (PUHALLIN-), DRY (KUIVAUS-) poistoletku on poistettava.

Asennuspaikan valitseminen

Laitteen asennuspaikan on täytettävä seuraavat vaatimukset:

- Varmista, että laite asennetaan tasaiselle pinnalle melun ja tärinän minimoimiseksi.

- Laite on asennettava lähelle maadoitettua pistorasiaa, ja keräysastian tyhjennyksen (löytyy laitteen takaa) on oltava kävtettävissä.

- Laite on sijoitettava vähintään 30 cm:n päähän lähimmästä seinästä asianmukaisen ilmastoinnin varmistamiseksi. Vaakasuoran säleikön terän tulee olla vähintään 50 cm:n päässä esteistä.

- ÄLÄ peitä laitteen ilmanottoja, ulostuloja tai kaukosäätimen signaalivastaanotinta, koska se voi vahingoittaa laitetta.

Suositeltu asennus

Energialuokitustiedot

Tämän laitteen energia- ja meluluokitustiedot perustuvat vakioasennukseen ilman laajennettua poistokanavaa, ilman ikkunan liukusäätimen sovitinta (katso tämän käyttöohjeen Asennusosio). Laitetta tulee käyttää COOL MODE (JÄÄHDYTYSTILASSA) ja HIGH FAN SPEED (SUURELLA PUHALTIMEN NOPEUDELLA) kaukosäätimen avulla. 3-metrisellä laajennetulla poistokanavalla varustetuissa malleissa käytetään kahta poistokanavaa (halkaisija: 150 mm, pituus: 1,5 m + Halkaisija: 130 mm, pituus: 1,5 m). Näiden kokoonpanojen energia- ja meluluokitustietoja ei ole arvioitu.

HUOMAUTUS:

Suosittelemme, että laitetta käytetään alle 35 °C:n huoneenlämmössä. On olemassa vaara, että 3 metrin pituisella ulostulokanavalla laite ei ehkä toimi kunnolla yli 35 °C: n lämpötilassa tietyissä olosuhteissa, kuten silloin, kun alempaa ilmanottoa on rajoitettu 50%.

Tarvittavat työkalut

-Keskikokoinen Philips -ruuvimeisseli; -rullamitta tai viivain; -Veitsi tai sakset; -Saha (valinnainen, kapeiden ikkunoiden ikkunasovittimen lyhentämiseen)

Lisävarusteet

HUOMAUTUS: Kohdat, joissa on (*), ovat joissakin malleissa. Suunnittelussa voi esiintyä pieniä vaihteluita.

Muoto Lisävarusteen nimi Määrä Muoto Lisävarusteen nimi Määrä
	Yksikön sovitin 1 kpl
	Poistoletku 1 kpl Turvakiinnike ja 2 ruuvia 1 saa (*)
	Liukusäätöinenikkunasovitin	1 kpl (*)		Tyhjennysletku 1 kpl
	Liukusäätöinenikkunasovitin A	1 kpl (*)		Ruuvi 1 kpl (*)
	Liukusäätöinenikkunasovitin B	1 kpl (*)		Kaukosäädin ja paristo (vain kaukosäädinmalleille)	1 sarja (*)
	Vaahtotiiviste A (liima) 2 kpl (*)
	Vaahtotiiviste B (liima) 2 kpl (*)
	Vaahtotiiviste C (liimaton) 1 kpl (*)
	Tyhjennysletkusovitin (vain lämpöpumpputilassa)	1 kpl (*)

Ikkuna-asennussarja

Tyyppi ikkunan asennus:

Ensimmäinen vaihe: Poistoletkukokoonpanon valmistelu

Paina poistoletku (tai pidennetty poistoletku) liukusäätöiseen ikkunasovittimeen (tai seinän poistosovittimeen) ja yksikön sovittimeen, kirstä automaattisesti sovittimien joustavien solkien avulla.

Toinen vaihe: Asenna poistoputkikokoonpano yksikköön

Työnnä poistoletku yksikön ilmanpoistoaukkoon nuolen suuntaan.

Kolmas vaihe: Liukusäätöisen ikkunasovittimen valmistelu

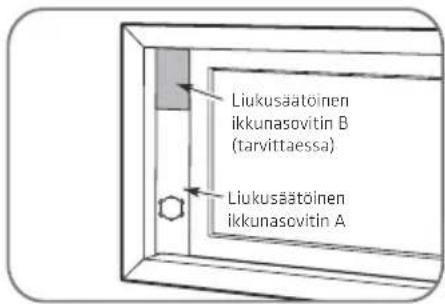

1. Valitse liukusäätöiset ikkunasovittimet ikkunasi koon mukaan. Joskus se on leikattava lyhyeksi vastaamaan ikkunan kokoa, ole erityisen varovainen leikataksesi sen oikein.
2. Käytä ruuveja liukusäätöisen ikkunasovittimen kiinnittämiseen, kun ne on säädetty oikeaan pituuteen.

Asennus

HUOMAUTUS: Kun poistoletkukokoonpano ja liukusäätöinen ikkunasovitin on valmisteltu, valitse jompikumpi seuraavista kahdesta asennusmenetelmästä.

Tyyppi 1: Asennus ripustettuun ikkunaan tai liukuikkunaan (joissakin malleissa)

Tai

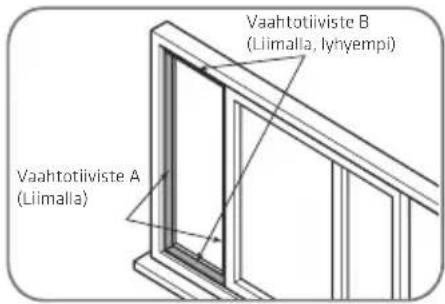

1. Leikkaa liima-vaahtomuovitiivisteet A ja B sopivaan pituuteen ja kiinnitä ne ikkunapuitteeseen ja kehykseen kuvan osoittamalla tavalla.

Tai

1. Aseta liukusäätöinen ikkunasovitinkokoonpano ikkunan aukkoon.

Tai

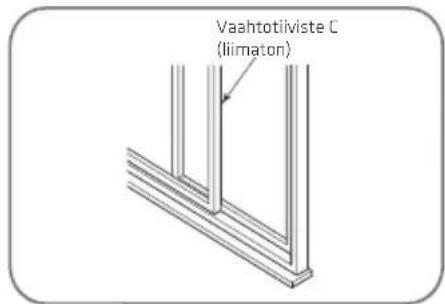

1. Leikkaa tarttumaton vaahtomuovitiiviste C -nauha vastaamaan ikkunan leveyttä (tai korkeutta). Aseta tiiviste lasin ja ikkunakehyksen väliin estämään ilman ja hyönteisten pääsyn huoneeseen.

Tai

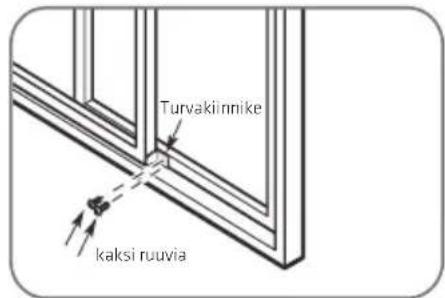

1. Asenna halutessa turvakiinnike kahdella ruuvilla kuvan osoittamalla tavalla.

1. Aseta liukusäätöinen ikkunasovitin liukuikkunan reikään.

HUOMAUTUS: Varmista oikeanlainen toiminta, ÄLÄKÄ venytä tai taivuta letkua liikaa. Varmista, että poistoletkun ilmanpoistoaukon ympärillä ei ole esteitä (500 mm:n matkalla), jotta poistojärjestelmä toimii oikein. Kaikki tämän oppaan kuvat on tarkoitettu vain selitettäviksi. Ilmastointilaitteesi voi olla hieman erilainen. Varsinainen muoto on vallitseva.

Ohjauspaneelin ominaisuudet

Huomautus: Esitetyt ohjauspaneelit ovat vain havainnollistamistarkoituksessa. Laitteen ohjauspaneeli voi vaihdella hieman mallista riippuen, eikä se välttämättä sisällä kaikkia merkkivaloja tai painikkeita.

MODE TILA-painike

Valitse haluamasi toimintatila painamalla järjestyksessä: COOI (JÄÄHDYTYS), FAN (PUHALLIN), DRY (KUIVA), ja AUTO (AUTOMAATTINEN) (saatavana joihinkin malleihin). Tilan merkkivalo syttyy näyttämään valitun tilan.

Huomautus: Näissä tiloissa laite säätää automaattisesti puhaltimen nopeutta.

- + Ylös (+) ja alas (-) -painikkeet

Säädä lämpötila-asetuksia 1 °C:n välein välillä 17–30 °C käyttämällä näitä painikkeita.

Huomautus: Voit vaihtaa Fahrenheitin ja Celsiuksen välillä pitämällä sekä Up (ylös-) että Down (alas-)painikkeita painettuna samanaikaisesti kolmen sekunnin ajan.

Virtapainike

Virtakytkin päällä/pois päältä.

LED-näyttö

Näyttää asetetun lämpötilan, COOL (JÄÄHDYTYS-) tai AUTO (AUTOMAATTI) tilassa. Kun laite on DRY (KUIVA)-tilassa ja FAN (PUHALLIN)-tilassa, se näyttää huoneen lämpötilan.

Näyttää virhekoodit:

EO-EEPROM-virhe.

E1-huoneen lämpötila-anturin virhe.

E2-höyrystimen lämpötila-anturin virhe.

E3-lauhduttimen lämpötila-anturin virhe (joissakin malleissa).

E4-näyttöpaneelin tiedonsiirtovirhe.

EC-Kylmäainevuotojen havaitsemisvirhe (joissakin malleissa).

Näyttää suojauskoodin:

P1-Pohjalokero on täynnä. Liitä tyhjennysletku ja tyhjennä kerätty vesi pois. Jos suojaus toistuu, soita huoltoon.

HUOMAUTUS: Jos ilmenee toimintahäiriö, sammuta laite ja tarkista esteet. Käynnistä laite uudelleen. Jos ongelma jatkuu, sammuta se uudelleen ja irrota se päävirtalähteestä. Ota yhteyttä valmistajaan, huoltoedustajiin tai pätevään ammattilaiseen saadaksesi apua.

Käyttöohjeet

JÄÄHDYTYS-toiminto

· Paina MODE (TILA)-painiketta, kunnes COOL (JÄÄHDYTYS)-merkkivalo syttyy.
- Valitse haluamasi huonelämpötila painamalla ADJUST (SÄÄTÖ)-painikkeita "+" tai "-" Lämpötila voidaan asettaa välille 17–30 °C.
- Valitse puhaltimen nopeus painamalla FAN SPEED (PUHALTIMEN NOPEUS) -painiketta.

KUIVAUS-toiminto

· Paina MODE (TILA)-painiketta, kunnes DRY (KUIVAUS)-merkkivalo syttyy.
- Puhaltimen nopeutta tai lämpötilaa ei voi säätää. Tuulettimen moottori toimii LOW (ALHAISELLA) nopeudella.
HUOMAUTUS: Pidä ikkunat ja ovet suljettuina parhaan kosteudenpoistovaikutuksen saavuttamiseksi. Älä laita kanavaa ikkunaan.

PUHALLIN-toiminto

· Paina MODE (TILA)-painiketta, kunnes FAN (PUHALLIN)-merkkivalo syttyy.
- Valitse puhaltimen nopeus painamalla FAN SPEED (PUHALTIMEN NOPEUS) -painiketta kaukosäätimessä.
Lämpötilaa ei voi säätää.
Älä laita kanavaa ikkunaan.

Muut ominaisuudet

UNI/ECO-toiminto

Tämä ominaisuus voidaan aktivoida vain kaukosäätimellä. SLEEP (UNI)-ominaisuuden käyttöönottoa varten asetettu lämpötila säätyy 1 °C 30 minuutin välein – lisäten jäähdytystä. Tunnin kuluttua tätä uutta lämpötilaa pidetään yllä 7 tuntia ennen paluuta alkuperäiseen asetukseen. Tämä päättää Unitilan, ja laite palaa normaaliin toimintaansa.

HUOMAUTUS: Tämä ominaisuus ei ole käytettävissä FAN (PUHALLIN)- tai DRY (KUIVAUS)-tilassa.

FOLLOW ME/TEMP SENSING (SEURAA MINUA/LÄMPÖTILAN TUNNISTUS)-ominaisuus (joissakin malleissa)

Huomautus: Tämä ominaisuus voidaan aktivoida vain kaukosäätimellä. Kaukosäädin toimii termostaattina, mikä mahdollistaa tarkan lämpötilan säädön sen sijainnissa. Aktivoi tämä ominaisuus osoittamalla kaukosäätimellä yksikköä ja painamalla Follow Me/Temp Sensing (Seuraa minua/lämpötilan tunnistus)-painiketta. Kaukosäädin lähettää jatkuvasti signaaleja ilmastointilaitteeseen, kunnes painat painiketta uudelleen. Jos laite ei vastaanota signaalia 7 minuutin aikana, se poistuu Follow Me/Temp Sensing (Seuraa minua/lämpötilan tunnistus)-tilasta. HUOMAUTUS: Tämä ominaisuus ei ole käytettävissä FAN (PUHALLIN)- tai DRY (KUIVAUS)- tilassa.

AUTOMAATTINEN UUDELLEENKÄYNNISTYS

Jos laite sammuu odottamattomasti sähkökatkon vuoksi, se käynnistyy automaattisesti uudelleen aiemmilla asetuksilla, kun virta palautuu.

ILMAVIRRAN SUUNNAN SÄÄTÖ

Säädä ilmavirran suunta manuaalisesti:

• Aseta säleikkö haluamaasi asentoon manuaalisesti.
  • Vältä raskaiden esineiden tai kuormien asettamista säleikköön vaurioiden estämiseksi.
• Pidä säleikkö täysin auki käytön aikana.

ODOTA KOLME MINUUTTIA ENNEN TOIMINNAN JATKAMISTA: Älä käynnistä laitetta uudelleen pysäyttämisen jälkeen kolmen minuutin kuluessa sen suojaamiseksi. Se jatkaa automaattisesti tämän ajanjakson jälkeen.

VIRRANHALLINTA-ominaisuus (joissakin malleissa)

Jos ympäristön lämpötila laskee jäähdytyksen aikana jonkin aikaa asetetun lämpötilan alapuolelle, laite aktivoi virranhallinnan. Kompressori ja puhallinmoottori pysähtyvät. Kun ympäristön lämpötila nousee asetetun tason yläpuolelle, virranhallinta kytkeytyy pois päältä ja kompressori ja/tai puhallinmoottori toimivat uudelleen.

VEDENPOISTO

- Kosteudenpoistotilojen aikana irrota tyhjennystulppa laitteen takaosasta.

Asenna tyhjennysliitin (5/8" yleinen naarassulkija) 3/4" letkulla (myydään erikseen). Jos mallissa ei ole tyhjennysliitintä, kiinnitä tyhjennysletku suoraan reikään. Aseta letkun avoin pää kellarikerroksessa olevan viemärialueen päälle.

Huomautus: Varmista, että tyhjennysletku on alempana kuin pohjalokeron tyhjennysaukko.

HUOMAUTUS: Varmista, että letku on kunnolla kiinni, jotta se ei vuoda. Ohjaa letku viemäriä kohti varmistaen, että siinä ei ole veden virtauksen pysäyttäviä mutkia. Aseta letkun pää viemäriin ja varmista, että letkun pää on alhaalla, jotta vesi virtaa tasaisesti. Kun jatkuvaa tyhjennysletkua ei käytetä, varmista, että tyhjennystulppa ja nuppi on asennettu tiukasti vuotojen estämiseksi.

Kun pohjalokeron vedenpinta saavuttaa tietyn pisteen, laite piippaa 8 kertaa ja näyttää "P1". Ilmastointi-/kosteudenpoistoprosessi pysähtyy välittömästi, mutta puhaltimen moottori jatkaa toimintaansa (tämä on normaalia). Siirrä laite varovasti tyhjennyspaikkaan, irrota pohjan tyhjennystulppa ja anna veden valua ulos. Asenna pohjan tyhjennystulppa ja käynnistä se uudelleen, kun "P1" katoaa. Jos virheet jatkuvat, ota yhteyttä huoltoon.

HUOMAUTUS: Asenna pohjan tyhjennystulppa tiukasti vuotojen korjaamiseksi ennen laitteen käyttöä.

Huolto

Varotoimenpiteet

· Irrota laite aina pistorasiasta ennen puhdistusta tai huoltoa.
· ÄLÄ käytä syttyviä nesteitä tai kemikaaleja laitteen puhdistamiseen.
- ÄLÄ pese laitetta juoksevan veden alla. Tämä aiheuttaa sähkövaaran.
- ÄLÄ käytä laitetta, jos virtalähde on vaurioitunut puhdistuksen aikana. Vaurioitunut virtajohto on vaihdettava uuteen valmistajan kaapeliin.

llmansuodattimen puhdistus

Irrota ilmansuodatin

HUOMIO

ÄLÄ käytä laitetta ilman suodatinta, koska lika ja nukka tukkivat sen ja heikentävät suorituskykyä

Huoltovinkkejä

• Muista puhdistaa ilmansuodatin kahden viikon välein optimaalisen suorituskyvyn varmistamiseksi.
• Vedenkeräysastia tulee tyhjentää välittömästi PI-virheen jälkeen ja ennen varastointia homeen estämiseksi.
• Kotitalouksissa, joissa on eläimiä, sinun on säännöllisin väliajoin pyyhittävä ritilä, jotta ilmavirta ei esty eläinten karvoista johtuen.

Laitteen puhdistus

Puhdista laite kostealla, nukkaamattomalla liinalla ja miedolla pesuaineella. Kuivaa laite kuivalla, nukkaamattomalla liinalla.

Laitteen säilyttäminen, kun sitä ei käytetä

· Tyhjennä yksikön vedenkeräysastia vastaavan osan ohjeiden mukaisesti.
- Kuivaa laite ja estä homeen syntyminen käyttämällä sitä FAN (PUHALLIN)-tilassa 12 tunnin ajan lämpimässä huoneessa.
· Sammuta laite ja irrota se pistorasiasta.
- Puhdista ilmansuodatin edellisen osan ohjeiden mukaisesti. Asenna puhdas, kuiva suodatin ennen varastointia.
· Irrota paristot kaukosäätimestä.

HUOMAUTUS: Säilytä laitetta aina viileässä ja pimeässä paikassa. Altistuminen suoralle auringonpaisteelle tai äärimmäiselle kuumuudelle voi lyhentää laitteen käyttöikää.

HUOMAUTUS: Kotelo ja etuosa voidaan tomuttaa öljyttömällä liinalla tai pestä liinalla, joka on kostutettu lämpimällä vedellä ja miedolla nestemäisellä astianpesuaineella. Huuhtele huolellisesti ja pyyhi kuivaksi. Älä koskaan käytä kovia puhdistusaineita, vahaa tai kiillotusaineita kotelon etupuolella. Muista vääntää ylimääräinen vesi kankaasta ennen kuin pyyhit ohjainten ympäriltä. Ylimääräinen vesi ohjaimissa tai niiden ympärillä voi vahingoittaa laitetta.

Vianmääritysvinkkejä

Ongelma Mahdolliset syyt Ratkaisu
Laite ei käynnisty, kun painat ON/OFF (VIRTA)-painiketta	P1-suojauskoodi	Vedenkeruuastia on täynnä. Sammuta laite, tyhjennä vesi veden keräysastiasta ja käynnistä laite uudelleen.
	COOL (JÄÄHDYTYS)-tilassa: huoneen lämpötila on alhaisempi kuin asetettu lämpötila	Nollaa lämpötila
	E0 EEPROM -virhe	Ota yhteyttä valmistajaan tai sen huoltoedustajiin tai vastaavaan pätevään henkilöön huoltoa varten.
Laite ei jäähdy hyvin	Ilmansuodatin on tukossa pölystä tai eläimen karvasta	Sammuta laite ja puhdista suodatin ohjeiden mukaisesti
	Poistoletkua ei ole kytketty tai se on tukossa	Sammuta laite, irrota letku, tarkista tukokset ja kytke letku uudelleen
	Laitteessa on vähän kylmäainetta	Ota yhteyttä huoltoteknikkoon laitteen tarkastamista ja kylmäaineen lisäämistä varten
	Lämpötila-asetus on liian korkea	Laske asetettua lämpötilaa
	Huoneen ikkunat ja ovet ovat auki	Varmista, että kaikki ikkunat ja ovet on suljettu
	Huoneala on liian suuri Tarkasta ja jäähdytysalue uudelleen
	Huoneessa on lämmönlähteitä	Poista lämmönlähteet, jos mahdollista
Laite on äänekäs ja tärisee liikaa	Alusta ei ole tasainen Aseta laite tasaiselle, tasaiselle alustalle
	Ilmansuodatin on tukossa pölystä tai eläimen karvasta	Sammuta laite ja puhdista suodatin ohjeiden mukaisesti
Laite pitää kurinaa	Tämä ääni johtuu kylmäaineen virtauksesta laitteen sisällä	Tämä on normaalia

Tämän tuotteen oikea hävittäminen

Tämä merkki tuotteessa tai käyttöohjeessa merkitsee sitä, että sähkö- ja elektroniikkalaitteita ei saa hävittää normaalin kotitalousjätteen mukana kun niiden käyttöikä päättyy. Niille on erilliset kierrätysjärjestelmät EU:ssa.

Pyydä lisätietoa kunnallisilta viranomaisilta tai jälleenmyyjältä, jolta ostit tuotteen.

Power International AS,

PO Box 523, N-1471 Lørenskog, Norway

Power Norge:

https://www.power.no/kundeservice/

Puh: 21 00 40 00

Expert Danmark:

https://www.expert.dk/kundeservice/

Puh: 70 7017 07

Power Danmark:

https://www.power.dk/kundeservice/

Puh: 70 33 80 80

Punkt 1 Danmark:

https://www.punkt1.dk/kundeservice/

Puh: 70 7017 07

Power Finland:

https://www.power.fi/tuki/asiakaspalvelu/

Puh: 0305 0305

Power Sverige:

https://www.power.se/kundservice/

Puh: 08 517 66 000

https://www.power.fi/tuki/asiakaspalvelu/

Tlf.: 0305 0305

Power Sverige:

https://www.power.se/kundservice/

Tlf.: 08 517 66 000

Säkerhetsåtgärder

https://www.power.fi/tuki/asiakaspalvelu/

T: 0305 0305

Power Sverige:

https://www.power.se/kundservice/

T: 08 517 66 000
