KÄYTTÖOHJE IHI6230 Cylinda

Tiivisteen asentaminen

Mallista riippuen tiiviste voi olla jo valmiiksi asennettuna laitteessa (kuva 1)

Jos tiivistettä ei ole asennettu jo tehtaalla, toimi seuraavasti:

Tiiviste tulee kiinnittää keittotason takaosaan ennen sen asentamista työtasoon (kuva 2) Aloita poistamalla tiivisteen liimapinnan suojakalvo ja aseta tiiviste mahdollisimman lähelle keittotason ulkoreunaa (kuva 3,4).

Älä asenna laitetta ilman vaahtomuovi- tiivistettä.

Käännä sen jälkeen keittotaso oikeinpäin ja aseta se työtasoon. Varmista, että keittotason sivujen etäisyys on kaikilta puolin sama työtasoon nähden. (kuva 5)

• Lue koko käyttöohje huolellisesti ennen induktiokeittotason käyttöönottoa.
• Tutustu induktiokeittotasoon ja sen toimintoihin siinä järjestyksessä, kuin ne käyttöohjeessa esitetään.
• Tutustu huolellisesti tietoihin laitteen oikeasta käytöstä ja huollosta. Näin varmistat, että keittotaso on turvallinen käyttää ja kestää käytössä pitkään.
• Noudata turvallisuusohjeita tarkoin. Ne on tarkoitettu estämään onnettomuuksia ja suoja-amaan induktiokeittotasoa vahingoilta.
• Säilytä käyttöohje tulevaa käyttöä

Huom!

Älä käytä keittotasoa ennen kuin olet lukenut käyttöohjeet kokonaan.

Keittotaso on tarkoitettu vain ruoanvalmistukseen. Muu käyttö (esim. keittiön lämmitykseen) voi aiheuttaa henkilö- tai omaisuusvaurioita.

Valmistaja pidättää oikeuden muutoksiin, jotka eivät vaikuta keittotason toimintaan.

SISÄLLYSLUETTELO

Perustiedot....52

Turvaohjeet....54

Laitteen kuvaus....59

Asennus....60

Käyttö....63

Puhdistus ja hoito....73

Vianmääritys....75

Tekniset tiedot....77

Huomautus. Laite ja sen saatavilla olevat osat kuumenevat käytön aikana. Varo erityisesti kosketta-masta mitään kuumennuselementtejä, sillä ne voivat olla kuumia. Älä anna alle 8-vuotiaiden lasten käyttää laitetta ilman aikuisen valvontaa.

Tätä laitetta eivät saa käyttää henkilöt (alle 8-vuotiaat mukaan lukien), joiden fyysiset, henkiset tai aisteihin liittyvät kyvyt ovat heikentyneet tai henkilöt, joilla ei ole kokemusta ja tietoa laitteen käytöstä, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo heitä tai ole opastanut heitä laitteen käytössä. Varmista, että lapset eivät leiki laitteella. Älä anna lasten puhdistaa laitetta tai käyttää sitä ilman valvontaa.

Huomautus. Valvomaton rasvan tai öljyn keittäminen keittotasolla voi olla vaarallista ja siitä saattaa aiheutua tulipalo.

ÄLÄ KOSKAAN yritä sammuttaa tulta vedellä. Sammuta laite ja peitä liekki kannella tai syttymät- tömällä huovalla.

Huomautus. Palovaara: Älä säilytä mitään keittotason päällä.

Huomautus. Jos keittotason pinnassa on halkeamia, katkaise virta, jotta vältät sähköiskun vaaran.

Älä aseta keittotason päälle metalliesineitä, kuten veitsiä, haarukoita, lusikoita ja kansia, sillä ne voivat kuumeta.

Sammuta laite aina virtapainikkeesta käytön jälkeen, äläkä turvaudu ainoastaan keittoastioiden tunnistustoimintoon.

Laitetta ei ole tarkoitettu käytettäväksi ulkoisen ajas- timen tai erillisen kaukosäätöjärjestelmän avulla.

Älä puhdista laitetta höyrypuhdistuslaitteella.

KÄYTÖN TURVAOHJEET

• Lue nämä ohjeet huolellisesti ennen keittotason käyttöönottoa. Näin varmistat laitteen käyttäjän turvallisuuden ja vältät vaurioittamasta tasoa.
• Pätevän asentajan on liitettävä keittotaso.
• Keittotasoa ei saa asentaa kylmälaitteiden läheisyyteen..
• Kaluston, johon liesi asennetaan, on kestettävä 100 °C:n lämpötila.
  Tämä koskee vaneripintoja, reunoja, muovipintoja, liimaa sekä maalia.
• Keittotasoa ei saa käyttää ennen kuin se on asennettu keittiökalustoon. Näin vältät kosket-tamasta säh köisiä osia.
• Mahdolliset sähkölaitteiden korjaukset saa suorittaa vain ammattitaitoinen henkilö. Ammat-titaidottoman henkilön suorittama työ saattaa aiheuttaa henkilövahinkoja..
• Irrota pistotulppa tai poista sulake, jotta keittotaso on täysin jännitteetön. Vain silloin on keittotason virta katkaistu täydellisesti..
• Lapsia ei saa päästää käytössä olevan keittotason lähelle. Kuumaa ruokaa sisältävät astiat saattavat aiheuttaa palovammoja.
• Jälkilämmön ilmaisin varoittaa lämpimästä keittoalueesta.
• Sähkökatkon sattuessa kaikki edelliset asetukset häviävät. Toimi varovasti kun sähköt on saatu palautettua, koska jälkilämmön ilmaisin ei enää näytä, onko ennen sähkökatkoa lämmitetty keittoalue yhä lämmin.
• Jos pistorasia sijaitsee keittoalueen läheisyydessä, varo ettei johto pääse kosketta-maan lämpimiä osia.
• Kun käytät öljyä tai rasvaa, pidä keittotasoa koko ajan silmällä. Kuuma rasva voi syttyä palamaan.
• Älä käytä muovi- tai alumiiniastioita. Ne sulavat korkeissa lämpötiloissa ja saattavat vahingoittaa keittopintaa.
• Älä anna kiinteän tai nestemäisen sokerin, sitruunahapon, suolan tai muovin joutua kuumalle keittoalueelle.

KÄYTÖN TURVAOHJEET

• Käytä vain keittoastioita, joissa on tasainen pohja ja joissa ei ole teräviä reunoja tai uria, sillä ne voivat naarmuttaa pysyvästi keittopintaa.
• Vältä esineiden pudottamista keittopinnalle. Terävät iskut, kuten putoava maustepullo, voivat johtaa keittopinnan halkeamiin tai murenemiseen.
• Ylikiehuvat ruoat voivat päästä murtumien läpi laitteen jännitteisiin osiin.
• Jos keittotason lasipinta halkeaa, katkaise virta välittömästi välttääksesi sähköiskun. Irrota pistoke pistorasiasta tai poista sulake. Ota yhteyttä huoltoon.
• Älä käytä keittopintaa leikkuulautana tai työpöytänä.
• Älä aseta keittopinnalle metalliesineitä, kuten veitsiä, haarukoita, lusikoita, kansia ja alumiinifoliota, sillä ne voivat kuumeta.
• Älä asenna keittotasoa tuulettimettoman uunin, kylmälaitteen, tiskikoneen tai pesukoneen yläpuolelle.
• Jos keittotaso on asennettu keittiön työtasoon, sen alapuolella olevaan kaappiin sijoitetut metalliesineet voivat kuumentua keittotason tuuletusjärjestelmän vaikutuksesta. Siksi suositellaan välilevyn käyttöä (katso kuva 2).
• Noudata laitteen hoito- ja puhdistusohjeita. Laitteen takuu mitätöityy, jos laitetta käytetään tai hoidetaan väärin.

ENERGIAN SÄÄSTÄMINEN

Järkevästä energiankäytöstä on hyötyä sekä kodin taloudelle että luonnolle.

• Käytä oikeita keittoastioita.
  Paksu- ja tasapohjaiset astiat säästävät jopa kolmanneksen energiaa. Muista käyttää kantta, muuten energiankulutus nousee jopa nelinkertaiseksi.
• Pidä aina keittoalueet ja keittoastioiden pohjat puhtaina.
  Lika estää oikean lämmönsiirron. Usein kiinni palaneet tahrat voidaan poistaa vain ympäristölle vaarallisilla aineilla.
  •Vältä tarpeetonta kannen nostamista
• Älä asenna liettä jääkaapin/pakastimen välittömään läheisyyteen.

Tämä lisää sähkönkulutusta tarpeettomasti.

PAKKAUKSEN PURKAMINEN

Laite on kuljetuksen aikana suojattu vaurioilta. Hävitä pakkauksen purkamisen jälkeen kaikki pakkaustarvikkeet tavalla, joka ei aiheuta haittaa ympäristölle. La-

itteen kaikki pakkausmateriaalit ovat ympäristöystävällisiä. Ne voidaan kierrättää 100-prosenttisesti, ja niissä on tästä kertova asianmukainen symboli.

Tärkeää! Pidä pakkausmateriaali (pussit, styroksikappaleet jne.) poissa lasten ulottuvilta pakkauksen purkamisen aikana.

HÄVITTÄMINEN

Kun poistat laitteen lopullisesti käytöstä, älä vie sitä tavalliseen yhdyskuntajätesäiliöön, vaan toimita lähimpään kierrätys- tai keräyspisteeseen.

Laitteessa, sen käyttöhjeissa tai pakkauksessa on kierrätys-

kelpoisuusmerkki.

Laite on valmistettu kierrätyskelpoisista materiaaleista. Viemällä vanhan laitteen keräyspisteeseen autat suojelemaan luontoa.

Jos et tiedä, missä lähin kierrätys- tai keräyspiste sijaitsee, kysy kunnan ympäristöhallinnolta.

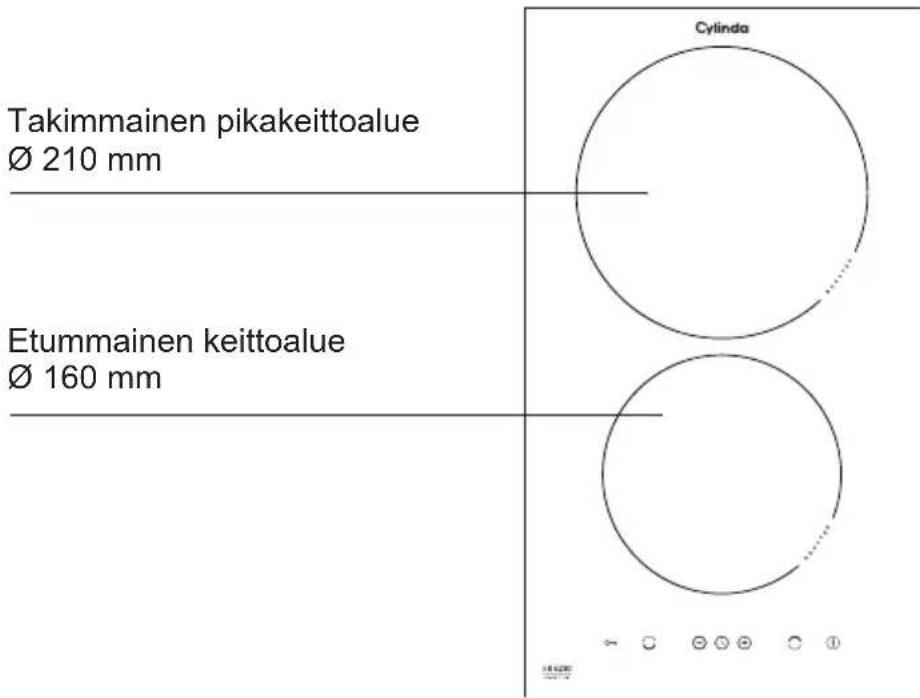

Keittotason kuvaus

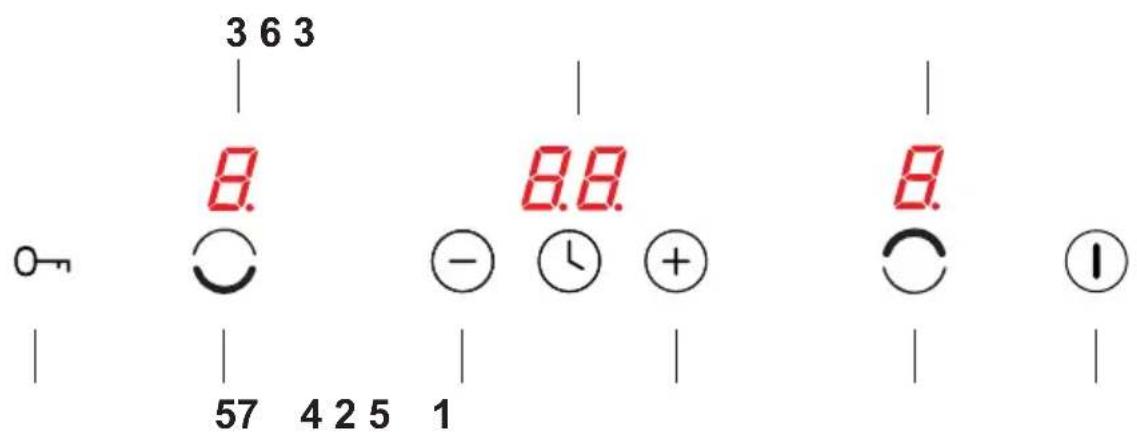

Ohjauspaneeli

1. On/off-anturikenttä
2. Suuremman lämpöasetuksen valitsin
3. Keittoalueen merkkivalo
4. Pienemmän lämpöasetuksen valitsin
5. Keittoalueen valinta-anturi
6. Ajastinnäyttö
7. Lapsilukkoanturi

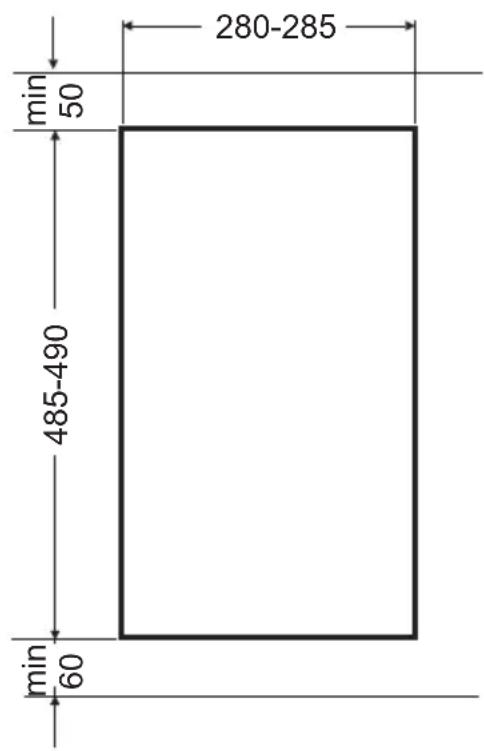

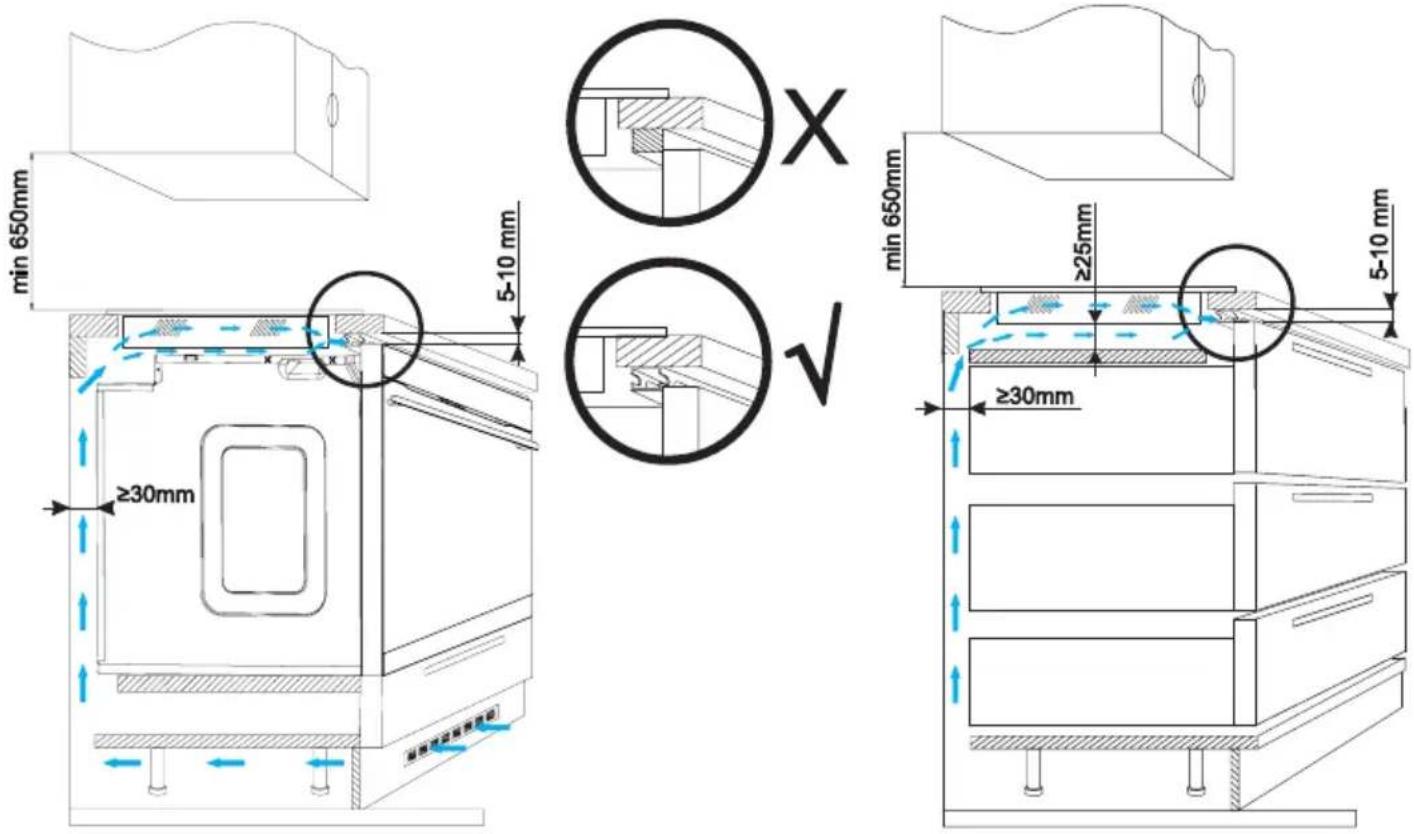

Pöytälevyn asennusaukon tekeminen keittotasolle

• Työtason on oltava tasainen ja vaakasuorassa. Pöytälevyn seinänpuoleinen reuna on tiivistettävä, jotta sinne ei joudu vettä tai muita nesteitä.
• Aukon ympärillä on oltava riittävästi tilaa, etenkin vähintään 50 mm:n etäisyys seinään ja 60 mm:n etäisyys työtason etureunaan.
• Etäisyyden asennusaukon reunasta kaapin sivuseinään on oltava vähintään 55 mm.
• Pöytälevy on tehtävä 100 °C:n lämpöä kestävistä materiaaleista vanerit ja liimat mukaan lukien. Muussa tapauksessa vaneri voi irrota tai työtaso vääntyä.
• Asennusaukon reuna on tiivistettävä sopivalla materiaalilla veden sisääntulon estämiseksi.
• Asennusaukko on tehtävä kuvassa
• Varmista keittotason alle vähintään 25 mm:n väli oikean ilmankierron mahdollistamiseksi ja ylikuumentumisen estämiseksi.

Lieden asentaminen uunin yläpuolelle ilman ilmanvaihtoa on kiellettyä. Kun keittotaso asennetaan keittiökaapin työtasolle, on asennettava hyllyväliseinä. Jos liesi on asennettu sisään-rakennetun uunin yläpuolelle, hyllynjakajaa ei tarvitse asentaa.

keittotason asennus

• Liitä keittotaso sähköjohdon avulla laitteen mukana toimitetun sähkökaavion mukaan.
• Poista työtasosta pöly, työnnä keittotaso asennusaukkoon ja paina se tukevasti paikalleen.

1 - Työtaso
2 - Keittotason reunan tiiviste
3 - Keittotaso

Tiivisteen asentaminen

Mallista riippuen tiiviste voi olla jo valmiiksi asennettuna laitteessa (kuva 1)

Jos tiivistettä ei ole asennettu jo tehtaalla, toimi seuraavasti:

Tiiviste tulee kiinnittää keittotason takaosaan ennen sen asentamista työtasoon (kuva 2) Aloita poistamalla tiivisteen liimapinnan suojakalvo ja aseta tiiviste mahdollisimman lähelle keittotason ulkoreunaa (kuva 3,4).

Älä asenna laitetta ilman vaahtomuovi- tiivistettä.

Käännä sen jälkeen keittotaso oikeinpäin ja aseta se työtasoon. Varmista, että keittotason sivujen etäisyys on kaikilta puolin sama työtasoon nähden. (kuva 5)

Liedessä on kiinteä virtajohto, joka on maadoitettu. Se voidaan kytkeä vain maadoitettuun 220-240 voltin \~ 50/60 hertsin pistorasiaan. Sähköjärjestelmän, johon laite on kytketty tulee olla suojattu 16 ampeerin sulakkeella.

Ennen laitteen ensimmäistä käyttöä

• Puhdista ensin keittotason pinta huolellisesti. Käsittele keraamista pintaa kuin lasia.
• Kytke tuuletin päälle tai avaa ikkuna, sillä laitteesta voi tulla epämiellyttävää hajua ensimmäisen käytön aikana.
• Käytä laitetta noudattaen kaikkia turvallisuusohjeita.

Induktiokeittoalueen käyttöperiaate

Sähköinen generaattori antaa energiaa laitteen sisään sijo-itetulle käämille. Käämi tuottaa magneettisen kentän, joka aiheuttaa kattilassa pyörteitä, kun se asetetaan lieden päälle. Pyörteet tekevät kattilasta todellisen lämmön välittäjän, kun taas keittotason lasipinta pysyy viileänä.

Tämä edellyttää kattiloita, joiden pohja on ferromagneettinen eli altis magneettisille kentille. Induktioteknologialla on yleisesti ottaen kaksi etua:

• Vain keittoastia säteilee lämpöä, joten lämmitysteho on maksimoitu.
• Kuumennus alkaa heti, kun keittoastia asetetaan keittoalueelle, ja se päättyy heti, kun astia otetaan pois.

Tuuletin: Suojaa ja viilentää ohjaimia ja virtakomponentteja. Tuulettimella on kaksi toimin-tanopeutta. Tuuletin toimii, kunnes elektroninen järjestelmä on jäähtynyt. Näin tapahtuu siitä riippumatta, onko laite tai sen keittoalueet kytketty päälle tai sammutettu.

Ylikuumenemissuoja: Lämpötila-anturi mittaa jatkuvasti laitteen elektronisten osien lämpötilaa. Jos lämpötila nousee liian korkeaksi, järjestelmä pienentää keittoalueen tehoa tai kytkee ylikuumenneita osia lähimpänä olevat keittoalueet pois päältä.

Kattilan tunnistus: Jos keittoalueen päällä ei ole tarkoitukseen soveltuvaa astiaa, keittoaluetta ei voi kytkeä päälle. Keittoalueella olevia pieniä esineitä (esim. lusikoita, veitsiä, tai sormuksia) ei tunnisteta kattilaksi eikä keittotaso kytkeydy päälle.

Tuuletin: Tuulettimen tehtävänä on suojata ja jäähdyttää ohjaus- ja syöttölaitteita. Tuu- letti-mella on kaksi toimintanopeutta sekä automaattinen säätö. Tuuletin toimii, kunnes elektroni-nen järjestelmä on jäähtynyt. Näin tapahtuu siitä riippumatta, onko laite tai sen keittoalueet kytketty päälle tai sammutettu.

Transistori: Lämpötilamittapää mittaa jatkuvasti laitteen elektronisten elementtien lämpötilaa. Jos lämpötila nousee liian korkeaksi, järjestelmä automaattisesti pienentää keittoalueen tehoa tai kytkee ylikuumenneita elektronisia elementtejä lähin keittoalue pois päältä.

Kattilan tunnistus: Jos keittoalueen päällä ei ole tarkoitukseen soveltuvaa kattilaa, keittoaluetta ei voi kytkeä päälle. Keittoalueella olevia pieniä esineitä (esim. lu si ko ita, ve it siä, tai sormuksia) ei tunnisteta kattilana eikä keittotaso kytkeydy päälle.

Kattilantunnistus

Induktiokeittotasoihin on asennettu kattilan tunnistin. Tunnistin aloittaa kuumennuksen automaattisesti, kun keittoastia on havaittu keittoalueella, ja lopettaa kuumennuksen, kun se otetaan pois. Tämä auttaa säästämään sähköä.

• Kun sopiva keittoastia asetetaan keittoalueelle, näyttö näyttää lämpöasetuksen.
• Induktio edellyttää, että keittoastian pohja on magnetoituavaa materiaalia (ks. taulukko).

Jos keittoalueelle ei aseteta keittoastiaa tai se on sopimaton, näkyviin tulee symboli. Keittoalue ei toimi. Jos keittoastiaa ei tunnisteta 10 minuutissa, keittoalue kyt-keytyy pois päältä.

Kytke keittoalue pois päältä mieluummin kosketusanturien avulla kuin poistamalla keittoastia.

Kattilantunnistinta ei voi käyttää on/off-anturin korvikkeena.

Induktiokeittotaso on varustettu elektronisilla kosketusanturikentillä, jotka toimivat niin, että valittua aluetta kosketetaan sormella.

Aina kun jotakin anturikenttää kosketetaan, kuuluu äänimerkki.

Kun laitteen virta kytketään päälle tai katkaistaan tai lämpöasetusta muutetaan, on muistettava koskettaa vain yhtä anturikenttää kerralla. Kun kahta tai useampaa anturikenttää kosketetaan samaan aikaan (ajastinta ja lapsilukkoa lukuun ottamatta), laite ohittaa ohjaussignaalit ja saattaa laukaista vikailmoituksen, jos anturikenttiä kosketetaan kauan.

Kun lopetat ruoan valmistuksen, katkaise keittoalueen virta kosketusanturien avulla äläkä luota vain kattilan tunnistimeen.

Korkealaatuiset keittoastiat ovat edellytyksenä tehokkaalle induktiokeittämiselle.

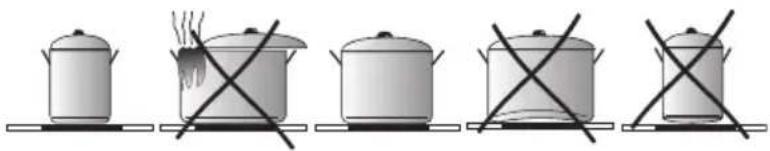

Induktiokeittoastioiden valinta

Keittoastioiden ominaisuudet.

• Käytä aina korkealaatuisia keittoastioita, joissa on täysin tasainen pohja. Tällöin ei muodostu paikallisia kuumia kohtia, joissa ruoka voi palaa pohjaan. Kattilat ja pannut, joissa on paksut terässeinämät, tarjoavat erinomaisen lämmön jakaantumisen.
• Varmista, että keittoastian pohja on kuiva, kun täytät kattilan tai otat sen jääkaapista, ennen kuin asetat sen keittoalueelle. Tämä on tarpeen lieden pinnan likaantumisen estämiseksi.
• Kansi estää lämmön karkaamisen, mikä lyhentää ruoanvalmistusaikaa ja laskee energian kulutusta.
• Selvitä keittoastian sopivuus varmistamalla, että sen pohja vetää puoleensa magneettia.
• Keittoastian pohjan on oltava tasainen, jotta keittoalueen lämpötilanhallinta toimisi optimaalisesti.
• Kovera pohja tai valmistajan logokaiverrus voi häiritä lämpötilainduktion hallintaa ja aiheuttaa kattilan tai pannun ylikuumenemisen.
• Älä käytä vaurioituneita keittoastioita, joissa on esimerkiksi vääntynyt pohja, sillä ne voivat aiheuttaa liiallista lämmön muodostumista.
• Kun käytät suurta keittoastiaa, jonka ferromagneettisen pohjan halkaisija on pienempi kuin keittoastian kokonaishalkaisija, vain ferromagneettinen pohja kuumenee. Tämä

johtaa tilanteeseen, jossa lämmön jakautuminen tasaisesti koko keittoastiaan ei ole mahdollista. Jos ferromagneettinen alue on pienempi keittoastian alumiiniosien takia, tehokkaasti kuumeneva alue voi olla pienempi. Tällöin voi ilmetä ongelmia keittoastian tunnistamisessa, tai liesi ei tunnista keittoastiaa lainkaan. Parhaat keittotulokset saadaan, jos ferromagneettisen pohjan halkaisija vastaa keittoalueen halkaisijaa. Jos keittoalue ei tunnista keittoastiaa, kokeile käyttää sitä pienemmällä keitto-alueella.

Induktiokeittoalueen keittoastioiden valinta

Keittoastioiden mer-kintä	Tarkista, onko keittoastiassa merkintä, jonka mukaan se soveltuu induktiokäyt-töön.
	Käytä magneettisia keittoastioita (emaloitua terästä, ruostumatonta ferriittiterästä, valurautaa). Helpoin tapa selvittää, onko keittoastia soveltuva, on tehdä magneettitesti. Tarkista tavallisella magneetilla, tart-tuuko se keittoastian pohjaan.
Ruostumaton teräs Ei sovellu.
Alumiini Keittoastiaa ei tunnisteta.
Valurauta Erittäin tehokas.
	Varoitus: Keittoastia voi naarmuttaa keittotasoa.
Emaloitu teräs Erittäin tehokas.
Lasi Ei sovellu.
Posliini Ei sovellu.
Keittoastiat, joissa on kuparipohja	Ei sovellu.

Keittoastian koko.

• Käytä parhaiden keittotulosten saavuttamiseksi keittoastioita, joiden pohjan (ferromagneettinen osan) koko vastaa keittoalueen kokoa.
• Pohjan halkaisijaltaan pienempien keittoastioiden käyttö vähentää keittoalueen tehoa ja lisää keittoaikaa.
• Keittoalueilla on pienemmän kattilan tunnistuksen raja, joka riippuu kattilan pohjan ferromagneettisen osan koosta ja kattilan materiaalista. Sopimattoman kattilan käyttö voi saada aikaan sen, että keittoalue ei tunnista kattilaa.

Ohjauspaneeli

• Kaikki laitteen näytöt syttyvät lyhyeksi aikaa heti, kun laite liitetään verkkovirtaan. Keittotaso on tämän jälkeen käyttövalmis.
• Induktiokeittotaso on varustettu sähköisillä kosketusanturikentillä, jotka toimivat niin, että valittua aluetta kosketetaan sormella vähintään 1 sekunnin ajan.
• Anturikenttää kosketettaessa kuuluu äänimerkki.

Anturikenttien päälle ei pidä asettaa mitään esineitä (tämä voi aiheuttaa virheen). Kosketusanturikentät on aina pidettävä puhtaina.

Laitteen kytkeminen päälle.

Voit kytkeä laitteen päälle koskettamalla ja pitämällä painettuna on/off-anturikenttää (1) vähintään 1 sekunnin ajan. Kaikki näytöt (3) näyttävät numeron „0”.

Jos mitään anturikentistä ei kosketeta 20 sekuntiin, laite kytkeytyy pois päältä.

Keittoalueiden kytkeminen päälle

Kun laite on kytketty päälle on/off-anturikentän (1) avulla, valitse keittoalue (5) seuraavan 20 sekunnin kuluessa.

1. Kun keittoalueen valinnan anturikenttää (5) kosketetaan, vastaavan lämpöasetusnäytön numero „0” muuttuu kirkkaaksi.
2. Aseta haluttu lämpöasetus anturikentällä „+” (2) tai „-” (4).

Jos mitään anturikenttää ei kosketeta 20 sekunnin kuluessa, keittoalue kytkeytyy pois päältä.

Keittoalue on aktiivinen, kun näytössä näkyy numero tai kirjain. Tämä osoittaa, että keittoalue on valmis lämmön asettamiseen tai muuttamiseen.

Keittoalueen lämpöasetuksen valinta

Kun keittoalueen näytössä (3) näkyy kirkas „0“, aseta haluamasi lämpöasetus käyttämällä anturikenttää „+“ (2) tai „-” (4).

Keittoalueiden kytkeminen pois päältä

• Kyseisen keittoalueen on oltava aktiivinen. Lämpöasetusnäyttö on kirkas.
• Voit kytkeä keittoalueen pois päältä koskettamalla on/off-anturikenttää tai pienentämällä lämpöasetuksen nollaan („0“) koskettamalla pienemmän lämpöasetuksen anturikenttää „-” (4).

Laitteen kytkeminen pois päältä

• Keittotaso on toiminnassa, kun vähintään yksi keittoalue on päällä.
• Voit kytkeä laitteen pois päältä koskettamalla on/off-anturia (1).

Jos keittoalue on yhä kuuma, sitä koskeva näyttö (3) näyttää jälkilämmön „H”.

Booster- eli pikatoiminto „P”

Pikatoiminto lisää halkaisijaltaan 210 mm:n keittoalueen nimellistehon 2 000 watista 3 000 wattiin, 160 mm:n keittoalueen nimellistehon 1 200 watista 1 400 wattiin.

Voit aktivoida pikatoiminnon valitsemalla keittoalueen, asettamalla lämpöasetukseksi „9“ ja sitten koskettamalla anturikenttää „+” (2) uudelleen. Kirjain „P“ tulee näyttöön.

Jos haluat poistaa pikatoiminnon käytöstä, pienennä lämpöasetusta koskettamalla anturi- kenttää „-” (4) ja nosta keittoastia pois keittoalueelta.

160 210 mm:n keittoalueen kohdalla pikatoiminnon käyttö rajoittuu 5 minuuttiin. Kun pikatoiminto on automaattisesti poistunut käytöstä, keittoalue toimii nimellistehollaan.

Pikatoiminto voidaan aktivoida uudelleen, jos laitteen elektroniset piirit ja induktiokäämit eivät ole ylikuumentuneet. Kun kattila nostetaan keittoalueelta, kun pikatoiminto on käytössä, se jää aktiiviseksi ja sen loppulaskenta jatkuu.

Jos laitteen elektroniset piirit tai induktiokäämit ylikuumenevat pikatoiminnon aikana, sen kytkeytyy automaattisesti pois päältä. Keittoalueen toiminta jatkuu sen nimellisteholla.

Pikatoiminnon ohjaus

Keittovyöhykkeet muodostavat mallin mukaan parin pysty- tai vaakasuoraan. Parin muodostavien keittovyöhykkeiden kokonaisteho on jaettu.

Jos yrität ottaa käyttöön tehostustoiminnon molemmille keittovyöhykkeille samanaikaisesti, käytettävissä oleva enimmäisteho ylittyy. Siinä tapauksessa ensimmäiseksi aktivoidun keittovyöhykkeen lämpöasetus pienenee niin, että se on suurin käytettävissä oleva.

Jos pikatoiminnon käyttö ylittää keittoalueparin yhteisen tehorajoituksen, niistä toisen lämpöasetus pienenee automaattisesti.

Lapsilukon ottaminen käyttöön ja poistaminen käytöstä

Kytke lapsilukko päälle tai pois päältä koskettamalla ja pitämällä painettuna anturia (7) 5 sekunnin ajan. Merkkivalo palaa, kun lapsilukkotoiminto on käytössä.

Lapsilukkotoiminto jää käyttöön, kunnes se vapautetaan, vaikka laite kytkettäisiin pois päältä ja uudelleen päälle. Laitteen irrottaminen verkkovirrasta poistaa lapsilukon käytöstä.

Jälkilämmön merkkivalo

Kun keittoalue on kytketty pois päältä, vastaavan keittoalueen näytössä näkyy kirjain „H”, joka varoittaa, että keittoalue on yhä kuuma.

Älä kosketa keittoaluetta varoituksen aikana jälkilämmön aiheuttaman palovammariskin takia äläkä aseta keittoalueelle mitään esinettä, joka on herkkä lämmölle!

Kun jälkilämmön merkkivalo sammuu, keittoaluetta voidaan koskettaa. On kuitenkin hyvä muistaa, että se on yhä huoneenlämpöä lämpimämpi.

Jälkilämmön merkkivalo ei pala virtakatkoksen aikana.

Käyttöajan rajoittaminen

Tehokkuuden lisäämiseksi induktiokeittotaso on varustettu kunkin keittoalueen käyttöajan rajoittimella. Enimmäiskäyttöaika määräytyy viimeisen valitun lämpöasetuksen mukaan. Jos et muuta lämpöasetusta pitkään aikaan (ks. taulukko), kyseinen keittoalue kytkeytyy automaattisesti pois päältä ja jälkilämmön merkkivalo aktivoituu. Voit kuitenkin kytkeä päälle ja käyttää yksittäisiä keittoalueita milloin tahansa käyttöohjeiden mukaisesti.

Lämpöasetus Enimmäiskäyt-töaika (tuntia)
U	1,8
1 8,6
2 6,7
3 5,3
4 4,3
5 3,5
6 2,8
7 2,3
8	2
9 1,5
P - ∅ 220 0,08

Sähkön säästämiseksi lämpöasetus „9” pienenee 30 minuutin kuluttua automaattisesti lämpöasetukseksi „8”, mutta kypsymisaika ei muutu.

Ajastin

Ajastintoiminto helpottaa ruoanlaittoa, sillä se mahdollistaa kypsymisajan asettamisen. Sitä voidaan myös käyttää keittiöajastimena.

Ajastimen asetus

• Valitse keittoalue koskettamalla keittoalueen valinnan anturikenttää (5). Numero „0” muuttuu kirkkaaksi.
• Tee haluamasi lämpöasetus välille 1 - 9 koskettamalla anturikenttää „+” (2) tai „-” (4).
• Aktivoi ajastin koskettamalla samanaikaisesti anturikenttiä „+” (2) ja „-” (4) 10 sekunnin kuluessa.
• Aseta haluttu kypsymisaika (01 - 99 minuuttia) koskettamalla anturikenttää „+” (2) tai „-” (4). Kyseisen keittoalueen näytössä näkyy piste, joka osoittaa, että ajastin hallitsee toimintoa.

Ajastimen loppulaskenta voidaan asettaa itsenäisesti kaikille keittoalueille. Jos anturikenttää (+) (2) tai (-) (4) kosketetaan pitkään, ajastimen asetus muuttuu nopeammin.

Ajastimen (kypsymisajan) asetuksen muuttaminen

Ohjelmoitu ajastimen (kypsymisajan) asetus voidaan muuttaa milloin tahansa.

• Valitse keittoalue koskettamalla keittoalueen valinnan anturikenttää (5). Näyttö muuttuu kirkkaaksi.
• Ohjelmoitu ajastimen asetus näkyy ylänäytössä.
• Säädä ajastimen asetusta käyttämällä anturikenttää „+” (2) tai „-” (4).

Ajastimen keston tarkistaminen

Voit tarkistaa jäljellä olevan kypsymisajan milloin tahansa koskettamalla keittoalueen valitsimen anturikenttää (5) ja sen jälkeen koskettamalla samanaikaisesti anturikenttiä „+” (2) ja „-” (4).

Ajastimen pysäyttäminen

Kun asetettu aika on kulunut, kuuluu äänimerkki, joka voidaan sammuttaa koskettamalla mitä tahansa anturikenttää. Jos mitään anturikenttää ei kosketeta, äänimerkki sammu automaattisesti 2 minuutin kuluttua.

Voit lopettaa ajastimen loppulaskennan ennen asetetun ajan kulumista seuraavasti:

• Valitse keittoalue koskettamalla keittoalueen valinnan anturikenttää (5). Näyttö muuttuu kirkkaaksi.
• Aktivoi ajastin koskettamalla anturikenttiä „+” (2) ja „-” (4).
• Vähennä kypsymisaika ajaksi „00“ koskettamalla anturikenttää „-” (4). Ajastintoiminto kyt-keytyy pois päältä, kun taas keittoalue jatkaa toimintaa, kunnes se kytketään pois päältä manuaalisesti.

Keittiöajastin

Kun mikään keittoalue ei ole käytössä, ajastintoimintoa voidaan käyttää tavallisena keittiö-ajastimena.

Keittiöajastimen asetus

Kun laite on poissa käytöstä:

• Kytke laite päälle koskettamalla on/off-anturia (1).
• Valitse keittiöajastin koskettamalla samanaikaisesti anturikenttiä „+” (2) ja „-” (4).
• Säädä keittiöajastimen asetus käyttämällä anturikenttää „+” (2) tai „-” (4).

Ruoan lämpimänä-pito

Lämpimänäpitotoiminnon avulla ruoka voidaan pitää lämpimänä keittoalueella. Valittu keittoalue toimii alhaisella lämpõasetuksella. Keittoalueen lämpõasetus säädetään automaattisesti niin, että ruoan lämpötila pidetään vakiolämpötilassa 65 °C. Tämän ansiosta tarjoiluvalmis lämmin ruoka säilyttää makunsa eikä pala kattilan pohjaan. Toimintoa voidaan myös käyttää voin tai suklaan sulattamiseen. Käytä tasapohjaista kattilaa tai paistinpannua, jotta keittoalueessa oleva lämpötila-anturi mittaa pohjan lämpötilan tarkasti.

Toiminto voidaan aktivoida mille tahansa keittoalueelle.

Mikro-organismien kasvuriskin takia ei ole suositeltavaa pitää ruokaa lämpimänä kauan, joten toiminto katkeaa 2 tunnin kuluttua.

Lämpimänä pidon asetus on asetusten „0“ ja „1“ välissä oleva lisälämpöasetus, jonka merkkinä on „„.

Lämpimänä pidon asetus aktivoituu samalla tavalla kuin jaksossa „Keittoalueiden kytkeminen päälle” kuvataan.

Lämpimänä pidon asetus poistetaan käytöstä tavalla, joka kuvataan jaksossa „Keittoalu-eiden kytkeminen pois päältä”.

Keittiöajastimen pysäyttäminen

Kun asetettu aika on kulunut, kuuluu äänimerkki, joka voidaan sammuttaa koskettamalla mitä tahansa anturikenttää. Jos mitään anturikenttää ei kosketeta, äänimerkki sammu automaattisesti 2 minuutin kuluttua.

Voit lopettaa ajastimen loppulaskennan ennen asetetun ajan kulumista seuraavasti:

• Valitse keittiöajastin koskettamalla samanaikaisesti anturikenttiä „+” (2) ja „-” (4).
• Vähennä kypsymisaika ajaksi „00“ koskettamalla anturikenttää „-” (4).
• Keittiöajastin pysähtyy.
• Keittiöajastintoiminto ei vaikuta keittoalueiden toimintaan.

Keittotason puhtaudesta huolehtiminen ja säännöllinen hoito pidentävät keittotason käyttöikää.

Keraamisten pintojen puhdistuksessa on samoja periaatteita kuin lasin puhdistuksessa. Älä käytä keittotason puhdistamiseen voimakkaita puhdistusaineita, kuten karkeita hankausaineita tai naarmuttavia sieniä tai hiekkaa. Älä käytä höy rypesulaitteita, koska höyry voi aiheuttaa oikosulun.

Puhdistus jokaisen käytön jälkeen

• Kevyet tahrat pyyhitään pois koste- alla rievulla, ilman puhdistusainetta.
  Astianpesuaineen käyttö voi aiheuttaa sinisiä tahro ja, jotka eivät välttämättä lähde pois edes erikoispuhdistusaineella.
• Kiinni tarttunut lika voidaan poistaa varovasti kaapimella. Pyyhi tämän jälkeen keittopinta kostealla liinalla.

Tahrojen poistaminen

• Kirkkaat helmenväriset tahrat (alumiinijäänteet) voidaan poistaa viileästä liedestä erityisellä puhdistusaineella. Kalkkijäämät (haihtuneen veden jäljiltä) voidaan poistaa etikalla tai erikoispuhdistusaineella
• Sokeria sisältäviä ruokia, muovia ja alumiinifoliota poistettaessa ei saa katkaista virtaa keittoalueelta! Raaputa heti jäännökset pois niiden ollessa vielä kuumia terävällä puhdistuskaapimella. Poistettuasi tahran voit kytkeä keittotason pois päältä, ja pyyhkäistä kylmän keittoalueen erityispuhdistusaineella.

Keittotason puhdistukseen käytettävä kaavin

Älä käytä lieden puhdistukseen kalkinpoistoaineita.

Älä puhdista kuumaa keittotasoa puhdistusaineella. Anna puhdistusaineen kuivua ja pyyhi taas kostealla pyyhkeellä. Ennen kuin panet keittotason taas päälle, pyyhi kaikki puhdistusaineen jäljet kostealla pyyhkeellä. Muuten ne voivat syövyttää keittotason pintaa.

Valmistajan antama takuu ei koske vaurioita, jotka aiheutuvat virheellisestä käytöstä tai hoidosta!

Tärkeää!

Jos ohjauspaneeli ei toimi, vaikka laite on päällä, katkaise virta pääkatkaisimesta tai poista sulake, jotta keittotaso on täysin jännitteetön. Ota yhteys huoltoon.

Tärkeää!

Jos keittotasoon tulee halkeamia tai reikiä, katkaise virta keittotasolta ja irrota se sähköverkosta heti. Irrota pistotulppa tai poista sulake. Ota yhteys huoltoon.

Säännölliset tarkastukset

Normaalin puhdistuksen ja hoidon lisäksi:

• Tarkasta kosketusanturit ja muut osat säännöllisesti.
  Kun takuuaika on umpeutunut, valtuute-tun huollon on tarkastettava laite joka toinen vuosi.
• Korjaa ja tunnista ongelmat.
• Tutki laite säännöllisesti.

Tärkeää!

Korjauksia saa suorittaa vain valtuutettu sähköasentaja.

Vian ilmetessä:

• katkaise laitteesta virta
• irrota laite sähköverkosta

- ota yhteys huoltoon

- Käyttäjä voi korjata pieniä ongelmia alla olevan taulukon ohjeiden mukaisesti. Tarkista taulukon kohdat, ennen kuin otat yhteyttä huoltoon.

ONGELMA SYY KORJAUSMENETELMÄ
1. Laite ei toimi - virta on poikki - tarkista onko ko tisähköver- kon sulake ehjä, ta rvit ta es sa vaihda.
2. Tehoa ei voi säätää - ohjauspaneelia ei ole kyt-ket ty päälle,		- kytke ohjauspaneeli päälle,
		- näppäintä ei ole painettu tarpeeksi pitkään (ly hy em-min kuin 1 sekunti),
		- useampaa näppäintä on painettusamanaikaisesti
3. Laite ei reagoi, lyhyt äänimerkki kuuluu	- lukitus on kytketty päälle - kytke lukitus pois päältä
4. Laite ei reagoi, pitkä äänimerkki kuuluu	- ohjausvirhe (on painettu vääärää näppäintä tai liian nopeasti),	- kytke keittotaso päälle uudel le en,
	- näppäimet peitetyt tai likaiset	- paljasta tai puhdista näp-päimet
5. Keittotaso kytkeytyy pois päältä	- toimintonäppäimen pai-nalluksesta on kulunut liian kauan (yli 10 se kun tia),	- kytke ohjauspaneeli päälle uudellen, syötä ko men not heti,
	- näppäimet peitetyt tai likaiset	- paljasta tai puhdista näp-päimet
6. Yksi keittoalue kytkeytyy pois päältä, näytössä syttyy "H".	- toimintoajan rajoitus on pantu päälle,	- kytke keittoalue päälle uudel le en,
	- näppäimet peitetyt tai likaiset	- paljasta tai puhdista näp-päime
	- elektrooniset elementit ovat ylikuumenneet
7. Keraamisessa tasossa halkeama	⚠️ Varoitus! Keittotaso on irrotettava heti sähköver ko-sta (poista sulake). Ota yhteys lähimpään hu ol to on.
8. Vika ei poistu Keittotaso on	irrotettava heti sähköverkosta (poista su la ke).Ota yhteys lähimpään huoltoon.Huom!Asiakas vastaa laitteen oikeasta käytöstä ja sen kun-nos sa pi do sta. Jos reklamaatio on perusteeton tai tämän ohje kir jan ohje ita ei ole noudatettu, korjauskustannuksetla sku te ta an asiak ka al ta.Valmistaja sanoutuu irti kaikesta vastuusta, jos ohjeita ja su osi tuk sia ei noudateta.
9.Toimiva in duk tio ke it to ta kilisee	êi vikaa. Kilinä tulee elektronisen systeemin jäähdytystuu-lettimesta.
10. Toimivasta induktiokeittotasosta tulee vihellystä mu istut ta via ääniä	Ei vikaa. Saavutettuaan maksimitehon ja kun muutama ke it to alue on kytketty päälle, keittotasosta voi tulla täl-laista ääntä. Syynä on käämien taajuus.
11. Liesi ei toimi. Keitto-alueet eivät toimi.	- viallinen elektroniikka - nolla	a laite, irrota sen pis-toke muutamaksi minuutiksi(irrota sulake).

Nimellisjännite: 220-240V\~50/60 Hz

Nimellisteho: 3,7kW

- Induktiokeittoalue :

- Pikainduktiokeittoalue: ∅ 160 mm 1200/1400 W

- Pikainduktiokeittoalue: ∅ 210 mm 2300/3000 W

Mitat: 300 x 522 x 60;

Paino: n. 5,5 kg;

Vastaa eurooppalaisia standardeja EN 60335-1; EN 60335-2-6.

NO

Service: Kontakt butikken der du kjøpte produktet så de kan henvise deg til lokal service Oppgi: Produkttype, Serienummer, Kjøpsdato, Problembeskrivelse, Navn og adresse, Telefonnummer

DK

Huolto: Ota yhteyttä myymälään, josta ostit tuotteen, niin saat lisätietoja lähimmästä huoltoliikkeestä Tarvittavat tiedot: Mallinumero, Sarjanumero, Ostopäivä, Ongelman kuvaus, Nimi ja osoite, Puhelinnumero

SE
