KÄYTTÖOHJE 82-414 Biltema

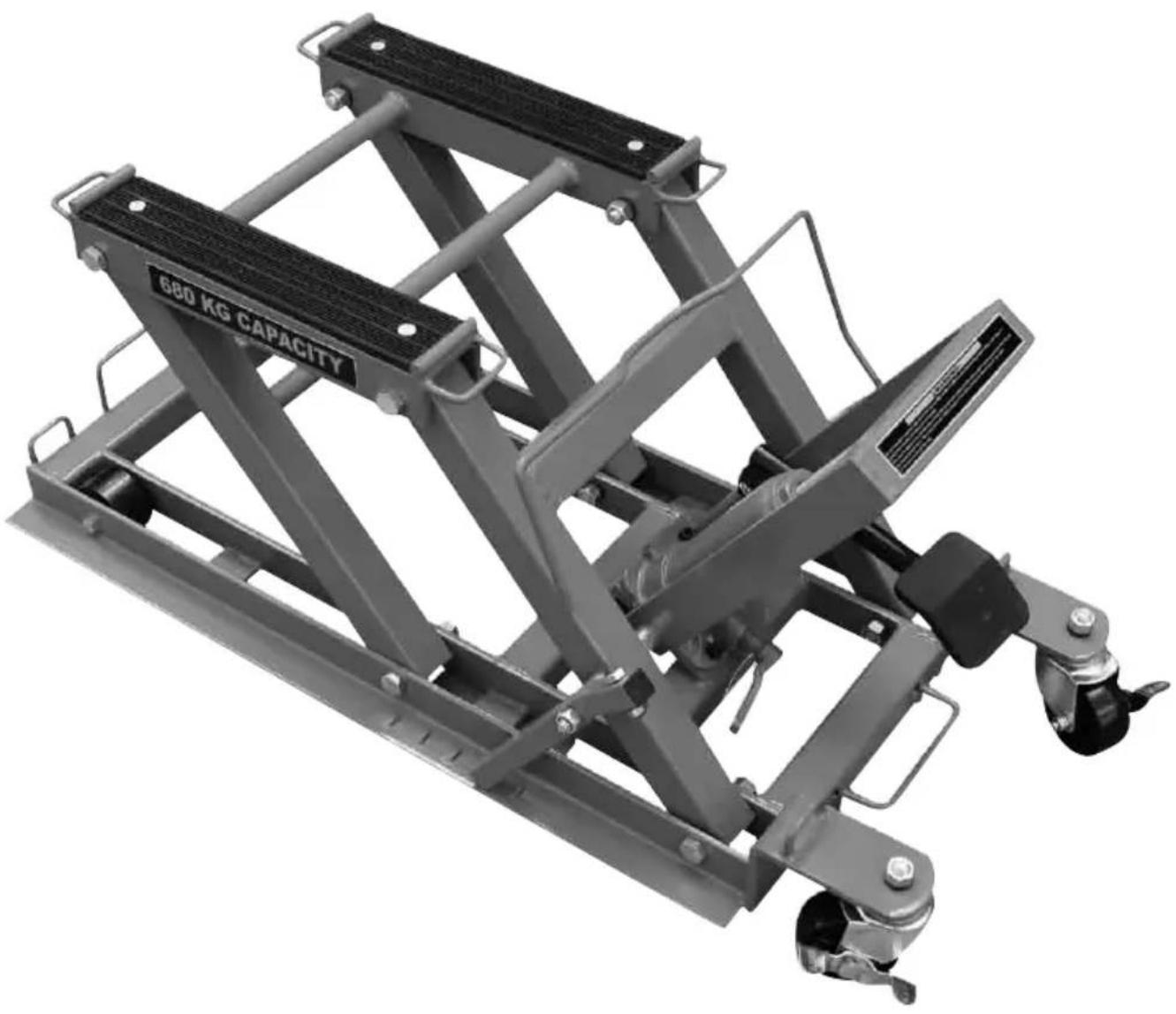

Moottoripyörän nosturi

MC-donkratf

680 kg

Moottoripyörän nosturi

JoHdanto

Tämä moottoripyörän nosturi perustuu uusim-paan tekniikkaan. Siinä on käytetty luotettavia ja moderneja osia.

HUOMIO: Lue kaikki käyttöohjeen turvallisuus-ohjeet ennen moottoripyörän nosturin ottamista käyttöön. Noudata näitä ohjeita.

turVallisuusoHJeet

- Tämä moottoripyörän nosturi on tarkoitettu VAIN moottoripyörien nostamiseen.

- Moottoripyörän nosturia EI SAA siirtää, jos siinä on ylös nostettu moottoripyörä. Nostettu moottoripyörä on irrotettava nosturista ennen sen siirtämistä. Ennen moottoripyörän nosturin siirtämistä laske se alimpaan asentoon.

- KUKAAN ei saa mennä nosturin alle. Nostettuun moottoripyörään ei saa nojata. Käyttäjällä on oltava esteetön näkyvyys työskentelyalueeseen ja moottoripyörän nosturiin.

- Moottoripyörän nosturin suurinta kuormitusta (680 kg) ei saa ylittää. Ylikuormitus voi vaurioittaa nosturia.

- ÄLÄ käytä pidennysosia tai muita apuvälineitä, joita valmistaja ei suosittele.

- Moottoripyörän nosturia saa käyttää vain kovalla ja tasaisella alustalla, joka kestää suurta painoa.

- Varmista, että moottoripyörän nosturi seisoo vakaasti ja että sen molemmat nostosatulat on keskitetty moottoripyörän paino-/nostopisteen alle. Valitse nostokohta moottoripyörän valmistajan suositusten perusteella.

- Kiinnitä moottoripyörä nosturiin kivistysnauhan avulla, jotta se ei kaadu eikä putoa. Lukitse nostettu moottoripyörä onnettomuuksien välttämiseksi.

- Varmista, että moottoripyörän nosturin varoitustarrat pysyvät paikallaan ja hyvässä kunnossa.

- Säilytä käyttöohje varmassa paikassa tulevaa käyttöä varten, jotta moottoripyörä, nosturi tai käyttäjä eivät vahingoitu.

- Nostettaessa tai laskettaessa moottoripyörää nosturin työskentelyalueella ei saa olla ulkopuolisia.

- Hydraulisessa tunkissa on liitäntä, jonka avulla käyttäjä voi mitata paineen yhdistämällä siihen painemittarin (ei mukana).

kuVat

1. Käännettävä ja lukittava pyörä

2. Jarrulaite (lukittu/lukitsematon)

3. Kuusiokoloavain

4. Varsi

5. Nostosatula

6. Ilmaamisruuvi

7. Sylinterinrengas

8. Jalkapoljin

9. Pultti

10. Hydraulinen tunkki

11. Lukitussalvan aukko

12. Lukitussalpa

13. Hydraulisen tunkin pohjalevy

14. Öljyntäyttöaukko ja kumitulppa

15. Kiristyshihnan kiinnityskohdat

16. Lukitussalvan kahvan aukko

17. Kiristyshihnat (4 kpl)

18. Ruuvi painemittarin yhdistämiseksi

ENNEN ENSIMMÄISTÄ KÄYTTÖKERTAA

Lue kaikki käyttöohjeen turvallisuusohjeet ennen moottoripyörän nosturin ottamista käyttöön. Noudata näitä ohjeita.

Jatka tämän jälkeen tämän hydraulisen tunkin asennusohjeen lukemista. Työnnä hydraulinen tunkki (10) sylinterinrenkaan (7) läpi. Kiinnitä tämän jälkeen hydraulisen tunkin pohjalevy (13) nostovarren alaosaan mukana toimitettujen pulttien (9) avulla. Kiristä kaikki pultit kunnolla. Työnnä tämän jälkeen lukitussalvn kahva (16) lukitussalvan (12) aukon läpi ja kiinnitä mukana toimitetut mutterit. Kiristä ne kunnolla 13 mm:n kiintoavaimen avulla.

KÄYTTÄMINEN

Nostaminen

• Käännä ilmaamisruuvia (6) myötäpäivään up-merkinnän mukaisesti.
• Aseta moottoripyörän nosturi siten, että sen molemmat nostosatulat (5) tulevat moottoripyörän painopisteen alle. Tällöin paino jakautuu mahdollisimman tasaisesti. Löydät painopisteen moottoripyörän valmistajan antamista tiedoista. Pinnan täytyy olla tasainen, puhdas, öljytön ja rasvaton. Kiinnitä moottoripyörä mukana toimitettujen neljän kirstyshihnan avulla. Ne kiinnitetään kiinnityskohtiin (15), joita on moottoripyörän nosturin molemmilla puolilla.

• Lukitse moottoripyörän nosturin molemmat käännettävä pyörät (1) jarrulaitteiden (2) avulla lukittuun tilaan (CLOSE).

• Pumppaa jalkapoljinta (8) useita kertoja, kunnes molemmat nostosatulat osuvat moottoripyörän pohjaan.

• Kiinnitä moottoripyörä mukana toimitettujen kirstyshihnojen (17) avulla. Ne kiinnitetään kiinnityskohtiin (15).
• Ennen nostamisen jatkamista tarkista vielä kerran, että molemmat nostosatulat ovat oikein moottoripyörän painopisteen alla.
• Kun moottoripyörä on nostettu haluttuun korkeuteen, taita lukitussalvat (12) alas ja lukitse ne sopivaan aukkoon (11). Tämä on ylimääräinen turvallisuustoimi siltä varalta, että hydraulisen tunkin mäntä alkaa jostain syystä laskea.

Laskeminen alas

• Nosta moottoripyörää hieman jalkapolki-men (8) avulla, jotta kahvaa (16) voidaan nostaa ja lukitussalvat (12) vapauttaa. Jos salpa on tarttunut kiinni aukkoon (11), nosta vielä vähän jalkapolkimen (8) avulla.
• Avaa ilmaamisruuvi (6) varovasti kiertämällä vastapäivään, kunnes moottoripyörä laskeutuu hitaasti alas. Odota, että moottori-pyörän nosturin nostosatula (5) laskeutuu alimpaan asentoon.
• Irrota kirstyshihnat. Vapauta aukkojen jarrulaitteet (2) asettamalla ne lukitsemattomaan tilaan (OPEN).
• Vedä moottoripyörän nosturi irti moottori-pyörästä varren (4) avulla.

Kiristyshihnat (kuvat a, b ja c)

Kun moottoripyörä on nostettava työskentely-korkeudelle, se on kiinnitettävä kiristyshihnoilla seuraavasti.

• Aseta kiristyshihna moottoripyörän ympä- rille ja kiinnitä koukut kiinnityskohtiin (15).
• Kun hihna on kiristetty, valitse lähin yhteensä kahdeksasta kiinnityskohdasta moottoripyörän kiinnittämiseksi.
  • Kiristä hihna sen kiristimen avulla.

VAROITUS käytettäessä kiristyshihnoja.

Tarkista kiristyshihnat aina ennen käyttämistä! Älä käytä kiristyshihnaa moottoripyörän hinaamiseen tai ripustamiseen.

Suojaa kiristyshihnat teräviltä kulmilta, kuu-muudelta ja hapoilta.

Vaihda kiristyshihna, jos se on kulunut tai vahingoittunut.

Nosturin mukana toimitetaan neljä

S-koukuilla varustettua kiristyshihnaa.

Pituus: 2,5 m

Leveys: 1"

Kiinnityskoukku: ..... S-koukku, ∅ 6 mm

Hihna: ....Polypropeenia (PP)

Kiristin: ..... Metallia

Käsivoima:....<50 N

KÄYTTÄMISSÄÄNNÖT

Moottoripyörän nosturia on käytettävä tämän ohjeen mukaisesti.

Käyttäjän on nähtävä moottoripyörän nostin ja nostettava moottoripyörä koko ajan.

Nostetun moottoripyörän alla ei saa työskennellä, ennen kuin lukitussalpa ja kirstyshihna on kiinnitetty.

KORJAAMINEN JA KUNNOSSAPITO

Täytettäessä hydraulista tunkkia on käytettävä valmistajan suosittelemaa hydrauliikkaöljyä (Bilteman Hydrauliikkaöljy).

Tarkista, että öljyn taso on oikea.

Moottoripyörän nosturi on pidettävä kunnossa ja huollettava valmistajan ohjeita noudattaen.

Huoltotyöt on annettava pätevän henkilön tehtäväksi.

Moottoripyörän nosturiin ei saa tehdä mitään muutoksia.

Moottoripyörän nosturin käyttörajoitukset

Moottoripyörän nosturin käyttöikä on noin 22 000 nostamis- ja laskemiskertaa, jos sitä käytetään ja hoidetaan oikein ja se puhdistetaan kunnolla.

Moottoripyörän nosturia EI SAA käyttää ihmisten nostamiseen.

Lastin käsitteleminen

Jos käyttöohjeen turvallisuusohjeita ei noudateta, voi aiheuta omaisuus- tai henkilövahinko. Tämä vaara on suurimmillaan nostettaessa moottoripyörää.

Noudata turvallisuusohjeita huolellisesti sekä nostettaessa että laskettaessa.

Öljyvahingot

Käyttäjän on varottava, ettei moottoripyörän nosturin hydraulinen tunkki aiheuta öljyvahinkoja. Tämä vaara on suurimmillaan täytettäessä hydrauliikkaöljyä tai jos öljytulppa (14) on rikki. Hydraulisen tunkin tiivisteet voivat mennä rikki, jos laitetta käytetään runsaasti. Jos näin käy, hydraulisen tunkin ja moottoripyörän nosturin toiminta heikkenee huomattavasti.

Tarkista mahdolliset öljyvuodot ennen jokaista käyttökertaa.

TEKNISET TIEDOT

• Nostaa esimerkiksi moottoripyörät ja mo-pot helposti.
• Helppo siirtää. Varsi ja 4 tukevaa pyörää, joista 2 kääntyy ja on varustettu jarrulla.
• Nostetaan tai lasketaan jalkapolkimien avulla.
• Lukitus (5 tilaa) parantaa turvallisuutta ylösnostettuna.
• Kiinnityssilmukat kiristysnauhalle (mukana 4 kiristysnauhaa).
• Kumipehmustetut nostopinnat (60 x 310 mm).
  • Nostokorkeus: 140–410 mm
  • Käyttölämpötila: -20 – +50 °C.
  • Mitat: 865 x 405 x 327 mm
  • Enimmäiskuorma: 680 kg.
• Paino: 34,5 kg.
  • CE-hyväksytty.

PUHDISTAMINEN JA HOITAMINEN

Pyyhi moottoripyörän nosturi kostealla kan- kaalla.

Moottoripyörän nosturin hydrauliikkajärjestelmän kunnossapito

1. Voitele kaikki liikkuvat osat kolmen kuukauden välein.
2. Tarkista hydraulikkaöljy säännöllisesti Hydraulisen tunkin öljytason tarkistaminen -kohdassa mainitulla tavalla.
3. Tarkista säännöllisesti, ettei moottoripyörän nosturissa ole ruostetta eikä syöpymiä. Puhdista pinta öljytyllä kankaalla.

Hydraulisen tunkin öljytason tarkistaminen

Avaa hydraulisen tunkin ilmaamisruuvi (6) kääntämällä sitä vastapäivään. Varmista, että moottoripyörän nosturi laskeutuu täysin alas alimmalle tasolle. Irrota kumitulppa (14) hydraulisen tunkin öljyntäyttöaukosta. Öljyn tason on oltava noin 6,5 mm täyttöaukonh (14) alapuolella. Täytä tarvittaessa laadukasta hydrauliikkaöljyä.

HUOMIO! Hydraulisessa tunkissa on liitäntä, johon voidaan yhdistää painemittari hydrauliikkaöljyn paineen mittaamiseksi.

Irrota ruuvi (18) ja poista kuula. Yhdistä painemittari.

Hydraulisen tunkin ilmaaminen

Hydrauliseen tunkkiin voi päästä ilmaa moottoripyörän nosturia kuljetettaessa.

Tällöin nosturin toiminta heikkenee. Voit ilmata hydraulisen tunkin sulkemalla ilmaamisruuvin (6) ja pumppaamalla nosturin jalkapolkimen (8) avulla täysin ylös. Irrota kumitulppa (14) hydraulisen tunkin öljyntäyttöaukosta. Avaa ilmaamisruuvi (6) ja anna nosturin laskeutua alas.
