MODE D'EMPLOI PCN 642 N/U/IX/A HOTPOINT

Précautions et conseils,20 Nettoyage et entretien,21 Anomalies et remèdes,22

à condition qu’ils soient sous bonne surveillance ou qu’ils aient reçu les instructions nécessaires pour une utilisation de l’appareil en toute sécurité et à condition qu’ils se rendent compte des dangers encourus. Les enfants ne doivent pas jouer avec l’appareil. Les opérations de nettoyage et d’entretien ne doivent pas

être effectuées par des enfants non surveillés.

WARNING: Unattended cooking on a hob with fat or oil can be dangerous and may result in fire. NEVER try to extinguish a fire with water, but switch off the appliance and then cover flame e.g. with a lid or a fire blanket.

WARNING: Danger of fire: do not store items on the cooking surfaces. Ne jamais nettoyer l’appareil avec des nettoyeurs vapeur ou haute pression. Essuyer tout liquide pouvant se trouver sur le couvercle avant de l’ouvrir. Ne pas abaisser le couvercle en verre (s’il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds. Cet appareil ne peut pas être allumé au moyen d’un temporisateur extérieur ou d’un système de commande à distance séparé. ATTENTION : l’utilisation de protections de table inappropriées peut causer des incendies. 3

ATENCIÓN: el uso de protecciones inapropiadas de la placa de cocción puede provocar accidentes.

Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.

Esta información se encuentra en la placa de características ubicada en el aparato y/o en el embalaje.

! No recurra nunca a técnicos no autorizados y rechace siempre la instalación de repuestos no originales. La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor. Ampliación de garantía Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de • Piezas y componentes • Mano de obra de los técnicos • Desplazamiento a su domicilio de los técnicos Y NO PAGUE AVERIAS NUNCA MAS Servicio de asistencia técnica (SAT) Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. 6 • DISPOSITIF DE SÉCURITÉ* en cas d’extinction accidentelle de la flamme, coupez immédiatement l’arrivée du gaz.

* N’existe que sur certains modèles.

Grades de suporte para RECIPIENTES DE COZEDURA QUEIMADORES DE GÁS Manípulos de comando dos QUEIMADORES A GÁS Vela para acender os QUEIMADORES A GÁS DISPOSITIVO DE SEGURANÇA*

• Os QUEIMADORES são de diferentes tamanhos e potências. Escolha o mais adequado ao diâmetro do recipiente a ser utilizado.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de votre appareil Conditions réglementaires d’installation (Pour la France) Le raccordement gaz devra être fait par un technicien qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d’installation, quoique simples, sont délicates et primordiales pour que votre table de cuisson vous rende le meilleur service. L’installation doit être effectuée conformément aux textes réglementaires et règles de l’art en vigueur et règlement sanitaire départemental.

! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir

Précautions et conseils). ! L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens. ! Cet appareil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les Normes Nationales en vigueur. Il faut observer les conditions suivantes: • La pièce doit prévoir un système d’évacuation vers l’extérieur des fumées de combustion, réalisé au moyen d’une hotte ou par ventilateur électrique qui entre automatiquement en fonction dès que l’on allume l’appareil.

ou une aération plus efficace, en augmentant la puissance d’aspiration mécanique si déjà prédisposée.

• (Pour la France et la Belgique) Les gaz de pétrole liquéfiés, plus lourds que l’air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G.P.L doivent prévoir des ouvertures vers l’extérieur afin de permettre l’évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu’elles soient vides ou partiellement pleines, ne devront donc pas être installées ou entreposées dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). Il est opportun de n’entreposer dans le local que la bouteille que vous êtes en train d’utiliser, placée de façon à ne pas être sujette à l’action directe de sources de chaleur (fours, feux de bois, poêles etc.) qui peuvent atteindre des températures dépassant 50°C. Encastrement Pour une installation correcte de la table de cuisson, il faut se conformer aux instructions suivantes : • Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 200 mm du bord du plan. • Les hottes doivent être installées conformément aux instructions reportées dans leur notice d’installation et à au moins 650 mm de distance (voir figure). • Les éléments hauts jouxtant la hotte doivent être placés à au moins 420 mm de distance du plan de travail (voir figure). En cas d’installation de la table de cuisson sous un élément haut, ce dernier devra être monté à au moins 700 mm de distance du plan. 600mm min. 420mm min.

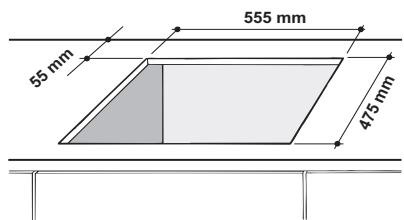

20 à 40 mm d’épaisseur. Pour bien fixer la table, utilisez tous les crochets fournis.

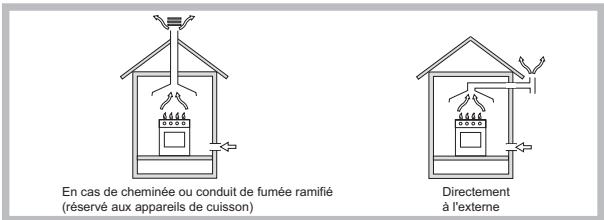

En cas de cheminée ou conduit de fumée ramifié

(réservé aux appareils de cuisson)

• La pièce doit prévoir un système qui consent un apport d’air nécessaire

à une régulière combustion. Le flux d’air nécessaire à la combustion ne doit pas être inférieur à 2 m3/h par kW de puissance installée. Le système peut être réalisé en prélevant l’air directement de l’extérieur du bâtiment au moyen d’un conduit d’au moins100 cm2 de section utile qui ne risque pas d’être bouché A accidentellement. Exemples d'ouverture de ventilation pour l'air comburant

Pour une application correcte, s’assurer que les surfaces à sceller sont propres, sèches et sans traces de graisses/huiles. Schéma de fixation des crochets

Agrandissement de la fissure entre la porte et le sol

• Une utilisation intensive et prolongée de l’appareil peut nécessiter d’une aération supplémentaire, comme par exemple l’ouverture d’une fenêtre

Position du crochet pour top H=40mm

Pour garantir une bonne aération, la cavité d’encastrement doit être dépourvue de paroi arrière. Il est conseillé d’installer le four de manière à ce qu’il repose sur deux cales en bois ou bien sur un plan d’appui continu qui ait une découpe d’au moins 45 x 560 mm (voir figures).

• la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaquette signalétique; • la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique; • la prise est bien compatible avec la fiche de l’appareil. Si ce n’est pas le cas, remplacez la prise ou la fiche, n’utilisez ni rallonges ni prises multiples. ! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles ! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance). ! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

! Le raccordement à l’installation de gaz doit être effectué de manière à ce que l’appareil ne subisse aucun type de contrainte. La rampe d’alimentation de l’appareil est munie d’un raccord en “L” orientable dont l’étanchéité est assurée par un joint. S’il vous faut inverser le raccord, vous devez obligatoirement remplacer le joint d’étanchéité (fourni avec l’appareil). Le raccord d’entrée du gaz à l’appareil est fileté 1/2 gaz mâle cylindrique.

Les tables munies d’un cordon d’alimentation tripolaire, sont prévues pour un fonctionnement à courant alternatif à la tension et à la fréquence d’alimentation indiquées sur la plaquette des caractéristiques (placée sous la table de cuisson). Le conducteur de terre du câble est jaune/vert. En cas d’installation au-dessus d’un four à encastrer, la connexion électrique de la table et celle du four doivent être effectuées séparément, pour des questions de sécurité

électrique mais aussi pour simplifier, au besoin, l’extraction du four.

Raccordement par tuyau flexible en acier inox, à paroi continue avec raccords filetés

Le raccord d’entrée du gaz à l’appareil est fileté 1/2 gaz mâle cylindrique. La mise en œuvre de ces tuyaux doit être effectuée de façon à ce que, même au maximum de leur extension, ils ne dépassent pas 2000 mm de long. Après raccordement, assurez-vous que le tuyau métallique flexible ne touche pas à des parties mobiles et n’est pas écrasé.

Branchement du câble d’alimentation au réseau électrique

Montez sur le câble une prise normalisée adaptée à la charge indiquée sur l’étiquette des caractéristiques. En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l’interrupteur).

! N’utilisez que des tuyaux conformes et des joints d’étanchéité conformes aux textes réglementaires applicables dans le pays.

Vérification de l’étanchéité ! Une fois l’installation terminée, vérifier l’étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.

1. Enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement.

2. Dévissez les injecteurs à l’aide d’une clé à tube de 7 mm et remplacezles par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 “Caractéristiques des brûleurs et des injecteurs”). 3. Remontez les différentes parties en effectuant les opérations dans le sens inverse. 4. En fin d’opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente. Remplacement des injecteurs sur le brûleur “deux flammes” indépendantes 1. Enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement ; Le brûleur est formé de deux parties distinctes (voir figure) ; 2. Dévissez les injecteurs à l’aide d’une clef en tube de 7 mm. Le brûleur intérieur a un injecteur, le brûleur extérieur en a deux (de même dimension). Remplacez les injecteurs par d’autres appropriés au nouveau type de gaz (voir tableau 1). 3. Remontez les différentes parties en effectuant les opérations dans le sens inverse.

Remplacement des injecteurs du brûleur Triple couronne

1. Retirer les grilles et sortir les brûleurs de leurs logements. Le brûleur est formé de deux parties distinctes (voir figures) ; 2. Dévisser les injecteurs à l’aide d’une clé à tube de 7 mm. Remplacer les injecteurs par d’autres appropriés au nouveau type de gaz (voir tableau 1). Les deux injecteurs sont percés des mêmes trous. 3. Remonter les composants dans le sens inverse du démontage.

Réglage de l’air primaire des brûleurs (pour la France et la Belgique)

Les brûleurs ne nécessitent d’aucun réglage de l’air primaire. • Réglage minimum 1. Placez le robinet sur la position de minima ; 2. Déposez la manette et tournez la vis de réglage positionnée à l’intérieur ou sur le côté de la tige du robinet jusqu’à ce que vous obteniez une petite flamme régulière;

3. Une fois obtenu le débit minimal souhaité, allumez le brûleur et tournez brusquement la manette de la position de ralenti à la position d’ouverture maximale et vice versa à plusieurs reprises. Vérifiez ainsi qu’il n’y ait pas extinction du brûleur.

4. En cas de mauvais fonctionnement du dispositif de sécurité gaz (thermocouple) équipant certains appareils, quand les brûleurs sont au minima, augmentez leur débit en agissant sur la vis de réglage. 5. Après avoir procédé à ce réglage, reposez les scellés sur les by-pass en utilisant de la cire ou autre matériau équivalent. ! En cas de gaz liquides, il faut visser à fond la vis de réglage. ! En fin d’opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente. ! Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d’entrée un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays). PLAQUETTE SIGNALETIQUE Raccordements voir plaquette signalétique électriques Cet appareil est conforme aux Directives Communautaires suivantes : - 2006/95/CE du 12/12/06 (Basse Tension) et modifications successives - 2004/108/CE du 15/12/04 (Compatibilité Electromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives. - 2009/142/CE du 30/11/09 (Gaz) et modifications successives - 2012/19/UE et modifications successives. Règlement n°66/2014 de l'UE intégrant la

ÉCOCONCEPTION Directive 2009/125/EC.

! La position du brûleur gaz correspondante est indiquée sur chaque manette.

Conseils pratiques pour l’utilisation des brûleurs

Chaque manette permet de régler le brûleur sélectionné comme suit : ●

Pour allumer un brûleur sur les modèles équipés de bougie d’allumage, appuyez ensuite à fond sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d’une montre jusqu’à sa position de puissance maximale. ! En cas d’extinction accidentelle des flammes du brûleur, tournez la manette jusqu’à l’arrêt et attendez au moins 1 minute avant de tenter de rallumer. Pour éteindre le brûleur tournez la manette dans le sens des aiguilles d’une montre pour la ramener en face du symbole “●”. Le brûleur à “deux flammes indépendantes”* Ce brûleur à gaz est formé de deux anneaux de flamme concentriques pouvant fonctionner ensemble ou séparément. Leur utilisation conjointe à un réglage maximum permet d’obtenir une puissance élevée qui réduit considérablement les temps de cuisson par rapport aux brûleurs traditionnels. Le double anneau de flamme permet de plus une distribution plus uniforme de la chaleur sur le fond de la casserole, surtout si vous utilisez les deux brûleurs à leur réglage minimum. Pour une utilisation optimale du foyer double flamme, ne réglez jamais, simultanément, la couronne du centre sur sa position minimale et la couronne extérieure sur sa position maximale. Vous pouvez utilisez des casseroles de toute dimension, pour les plus petites n’allumez que le brûleur intérieur. Chaque couronne composant le brûleur “deux flammes indépendantes” a sa propre manette de commande : la manette caractérisée par le symbole contrôle l’anneau extérieur; la manette caractérisée par le symbole contrôle l’anneau intérieur; Pour allumer l’anneau souhaité, appuyez à fond sur la manette correspondante en tournant dans le sens inverse des aiguilles d’une montre jusqu’à la position maximum . Le brûleur est équipé d’un allumage électronique qui est activé automatiquement par pression sur la manette. Le brûleur étant équipé d’un dispositif de sécurité de flamme, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se réchauffer. Pour le réglage du brûleur choisi, servez-vous de la manette correspondante, comme suit: ● Eteint Maximum • D’utiliser des récipients appropriés à chaque brûleur (voir tableau) pour éviter que les flammes ne dépassent de sous les casseroles. • De toujours utiliser des casseroles à fond plat et avec couvercle. • De tourner la manette dans la position minimum au moment de l’ébullition. Ø Diamètre de récipients (cm)

Casseroles à utiliser sur les tables de cuisson de 60 cm

• Pour un maximum de stabilité, assurez-vous systématiquement que les supports de la poêle soient bien fixés et que chaque poêle soit centrée sur son brûleur. • Les poignées des poêles doivent être alignées avec les barres de support. • Les poignées des poêles doivent être positionnées de façon à ne pas dépasser de l’avant de la cuisinière. L’aspect le plus variable en termes de stabilité des casseroles peut être la casserole elle-même (ou son positionnement durant son utilisation). Des casseroles correctement équilibrées, avec des fonds plats, centrées sur le brûleur, avec les poignées positionnées en ligne avec l’un des fers de la grille offrent bien sûr le maximum de stabilité.

Précautions et conseils

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

• Ce mode d’emploi concerne un appareil à encastrer classe 3.

• Pour bien fonctionner, les appareils à gaz ont besoin d’un apport d’air régulier. Il est important de vérifier lors de leur installation, que tous les points indiqués dans le paragraphe relatif à leur “Positionnement” soient respectés.

• Les instructions fournies ne sont applicables qu’aux pays dont les symboles sont reportés dans la notice et sur la plaquette d’immatriculation.

• Cet appareil a été conçu pour un usage familial, de type non professionnel. • Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages. • Ne touchez pas à l’appareil si vous êtes pieds nus ou si vous avez les mains ou les pieds mouillés ou humides. • Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi. Toute autre utilisation (comme par exemple le chauffage d’une pièce) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné. • Les orifices ou les fentes d’aération ou d’évacuation de la chaleur ne doivent pas être bouchés • Contrôlez toujours que les manettes sont bien dans la position “●”/“○” quand l’appareil n’est pas utilisé. • Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant. • N’effectuez aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la fiche de la prise de courant. • En cas de panne, n’essayez en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil. Contactez le service d’Assistance (voir Assistance). • N’utilisez pas de casseroles instables ou déformées. • N’abaissez pas le couvercle en verre (s’il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds. • Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant d’utilisation de l’appareil. • S’assurer que les enfants ne jouent pas avec l’appareil. • Le dispositif n’est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée.ar une minuterie externe ou un système de télécommande séparée.

• Mise au rebut du matériel d’emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.

• La Directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil.

Economies et respect de l’environnement

• Faites cuire vos aliments dans des casseroles ou des poêles à couvercle et utilisez le moins d’eau possible. Faire cuire les aliments dans des casseroles ouvertes augmente considérablement la consommation d’énergie.

• Utilisez exclusivement des casseroles et poêles à fond plat.

• Si vous cuisinez un aliment qui nécessite beaucoup de temps, il est préférable d’utiliser un autocuiseur qui est deux fois plus rapide et

économise un tiers de l’énergie.

Nettoyage et entretien

• Nettoyez les parties émaillées et en verre à l’eau chaude en utilisant un peu de détergent neutre.

• Si les surfaces en acier inoxydable restent trop longtemps en contact avec de l’eau calcaire ou des détergents corrosifs, des taches risquent de se former. Eliminez tout débordement de liquide (eau, sauce, café, etc.) avant qu’il ne sèche. • Nettoyez à l’eau chaude en utilisant un détergent neutre, puis essuyez à l’aide d’un chiffon doux ou d’une peau de chamois. Eliminez les résidus carbonisés à l’aide d’un produit de nettoyage spécial pour surfaces en acier inoxydable. • Nettoyez l’inox uniquement avec un chiffon doux ou une éponge. • N’utilisez en aucun cas de produits abrasifs ou corrosifs, de produits chlorés ou de tampons à récurer. • N’utilisez pas d’appareils de nettoyage à la vapeur. • N’utilisez pas de produits inflammables. • Essuyez immédiatement les substances acides ou alcalines, telles que vinaigre, moutarde, sel, sucre ou jus de citron, qui se sont déposées sur la table de cuisson.

Nettoyage des elements de la table de cuisson

• Nettoyez les parties émaillées et en verre uniquement avec un chiffon doux ou une éponge.

• Les grilles, les chapeaux des brûleurs et les brûleurs peuvent être retirés pour être nettoyés. • Lavez-les à la main, à l’eau chaude en utilisant un détergent non abrasif. Veillez à éliminer soigneusement tous les résidus d’aliments et assurezvous qu’aucune des ouvertures des brûleurs n’est obstruée. • Rincez et séchez. • Réinstallez les brûleurs et les chapeaux des brûleurs dans leurs logements respectifs. • Au moment de réinstaller les grilles, assurez-vous que celles-ci sont alignées par rapport au brûleur. • Sur les modèles équipés de bougies d’allumage électriques et de dispositif de sécurité, veillez à nettoyer soigneusement l’extrémité de la bougie pour garantir son bon fonctionnement. Vérifiez régulièrement l’état de ces éléments et nettoyezles à l’aide d’un chiffon humide, si nécessaire. Eliminez tout résidu d’aliment à l’aide d’un cure-dent ou d’une aiguille. ! Pour ne pas endommager le dispositif d’allumage électrique, actionnezle uniquement lorsque les brûleurs ont été remis en place.

Entretien robinets gaz

Le brûleur ne s’allume pas ou la flamme n’est pas uniforme. Avez-vous contrôlé si : • les orifices de sortie du gaz ne sont pas par hasard bouchés. • les pièces amovibles composant le brûleur sont bien montées correctement. • il y a des courants d’air dans les environs du plan de cuisson La flamme s’éteint dans les versions équipées de sécurité de flamme. Avez-vous contrôlé si : • vous avez bien appuyé à fond sur la manette. • vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre l’activation du dispositif de sécurité. • les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés. Le brûleur s’éteint quand il est réglé sur la position de minimum. Avez-vous contrôlé si : • les orifices de sortie du gaz ne sont pas par hasard bouchés • il y a des courants d’air dans les environs du plan de cuisson • les minima n’ont pas bien été réglés. Les casseroles sont instables. Avez-vous contrôlé si : • le fond de la casserole est parfaitement plat • la casserole est bien placée au centre du brûleur • la position des grilles n’a pas par hasard été inversée.

Siempre que la encimera se instale debajo de un armario de pared, éste último deberá mantener una distancia mínima de la superficie

600mm min. de trabajo de 700 mm. 650mm min.

! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

Aumento de la ranura entre puerta y suelo

• Un uso intensivo y prolongado del aparato puede requerir una aireación suplementaria, por ejemplo, la apertura de una ventana o una aireación más eficaz aumentando la potencia de aspiración mecánica ya existente.

• Los gases de petróleo licuados, más pesados que el aire, se depositan en las partes más bajas. Por lo tanto, los ambientes que contienen botellas de GPL deben tener aberturas hacia el exterior para permitir la evacuación desde abajo de eventuales escapes de gas. Además, las

• la tensión de alimentación eléctrica esté comprendida dentro de los valores indicados en la placa de características;

• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples. ! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles. ! El cable no debe sufrir pliegues ni compresiones. ! El cable debe ser revisado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia). En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a 24

La conexión del aparato a la tubería o a la botella de gas se deberá efectuar de acuerdo a lo prescripto por las Normas Nacionales vigentes, sólo después de haber verificado que el mismo está regulado para el tipo de gas con el cual será alimentado. Si no es así, realice las operaciones indicadas en el párrafo “Adaptación a los distintos tipos de gas”.

En el caso de alimentación con gas líquido, desde botella, utilice reguladores de presión conformes con las Normas Nacionales vigentes. ! Para un funcionamiento seguro, un adecuado uso de la energía y una mayor duración del aparato, verifique que la presión de alimentación cumpla con los valores indicados en la tabla 1 “Características de los quemadores e inyectores”. Conexión con tubo rígido (cobre o acero) ! La conexión a la red de gas se debe efectuar de modo que no provoque esfuerzos de ningún tipo al aparato. En el tubo de alimentación del aparato se encuentra una unión en “L” orientable, cuya estanqueidad está asegurada por una junta. Si resultara necesario girar la unión, sustituya siempre la junta estanca (suministrada con el aparato). La unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrico. Conexión con tubo flexible de acero inoxidable de pared continua con uniones roscadas La unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrico. La colocación de dichos tubos se debe efectuar de modo tal que su longitud, en condiciones de máxima extensión, no sea mayor que 2000 mm. Una vez realizada la conexión, verifique que el tubo metálico flexible no permanezca en contacto con partes móviles o no quede aplastado. ! Utilice exclusivamente tubos y juntas estancas conformes a la Normas Nacionales en vigencia.

Control de la estanqueidad

! Finalizada la instalación, controle la perfecta estanqueidad de todas las uniones utilizando una solución jabonosa pero nunca una llama. Adaptación a los distintos tipos de gas Para adaptar la encimera a un tipo de gas diferente de aquel para el que fue fabricada (indicado en la etiqueta fijada en la parte inferior de la encimera o en el embalaje), es necesario sustituir los inyectores de los quemadores efectuando las siguientes operaciones: 1. Quite las parrillas de la encimera y extraiga los quemadores. 2. Desenrosque los inyectores utilizando una llave tubular de 7mm. y sustitúyalos por los que se adapten al nuevo tipo de gas (ver tabla 1 “Características de los quemadores e inyectores”). 3. Vuelva a colocar las piezas realizando las operaciones en sentido contrario. 4. Al finalizar la operación, sustituya la anterior etiqueta de calibrado con la correspondiente al nuevo gas que se va a utilizar, disponible en nuestros Centros de Asistencia Técnica. Sustitución de los picossen el quemador “doble llama” independente 1. sacar las rejillas y quitar los quemadores de sus sedes. El quemador está compuesto de 2 partes separados (ver Fig. E y Fig. F) 2. destornillar los picos, sirviéndose de una llave de tubo de 7 mm. El quemador interno tiene un pico, el quemador externo tiene dos (del mismo tamaño). Reemplazar los picos por los que se adapten al nuevo tipo de gas (ver tabla 1). 3. Volver a colocar todos los componentes en sus respectivas posiciones, efectuando las operaciones inversas, respecto a la secuencia arriba indicada. 3. Verifique que girando rápidamente el mando desde la posición de máximo hasta la de mínimo, no se apaguen los quemadores. 4. En los aparatos provistos del dispositivo de seguridad (termopar), si dicho dispositivo no funcionara con los quemadores al mínimo, aumente la capacidad de los mínimos utilizando para ello el tornillo de regulación. 5. Una vez efectuada la regulación, vuelva a colocar los precintos ubicados en los by-pass con lacre o un material equivalente. ! En el caso de gas líquido, el tornillo de regulación deberá enroscarse a fondo. ! Al finalizar la operación, sustituya la anterior etiqueta de calibrado con la correspondiente al nuevo gas que se va a utilizar, disponible en nuestros Centros de Asistencia Técnica. ! Cuando la presión del gas utilizado sea distinta de la prevista (o variable), es necesario instalar, en la tubería de entrada, un regulador de presión conforme con las Normas Nacionales en vigencia. PLACA DE CARACTERÍSTICAS Conexiones eléctricas

Cambio de los picos en el quemador Triple corona

1. Quitar las rejillas y extraer los quemadores. El quemador está compuesto por dos partes separadas (ver las figuras) ; 2. Desenrosque los inyectores utilizando una llave tubular de 7 mm. Sustituir los picos con los adecuados al nuevo tipo de gas (ver la tabla 1). Los dos inyectores tienen los mismos agujeros. 3. Colocar nuevamente en su posición todos los componentes siguiendo las operaciones en sentido contrario al de la secuencia descripta arriba.

ver placa de características

Este aparato es conforme con las siguientes Los quemadores no necesitan de ninguna regulación de aire principal.

El quemador está dotado de encendido electrónico que entra en función automáticamente presionando la perilla.

Dada la presencia de un dispositivo de seguridad, es necesario mantener presionada la perilla por 2-3 segundos aprox., luego de haberse encendido la llama, para permitir el pasaje de gas. El mechero elegido puede ser regulado con el botón correspondiente del siguiente modo: ●

• Colocar los mangos de los recipientes de cocción de manera tal que no sobresalgan con respecto al lado delantero de la encimera.

El aspecto más variable en cuanto a estabilidad de las cacerolas a menudo es la cacerola en sí (o su colocación durante el uso). Unas cacerolas bien equilibradas, con fondo plano, centradas sobre el quemador, con el mango alineado con una barra de la parrilla, ofrecen obviamente la máxima estabilidad.

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad. Limpieza de la superficie de la placa

• Todas las partes esmaltadas y vitrificadas deben limpiarse con agua tibia y una solución de jabón neutro.

• Las superficies de acero inoxidable pueden mancharse debido a la cal del agua o al uso de detergentes abrasivos que se dejan en contacto durante mucho tiempo. Limpie los restos de alimentos (agua, salsas, café, etc.) antes de que se sequen. • Limpie la placa con agua tibia y detergente neutro y séquela a fondo con un paño suave o una gamuza. Limpie los restos de alimentos quemados con productos específicos para superficies de acero inoxidable. • Para las superficies de acero inoxidable utilice solo un paño suave o una esponja. • No utilice productos abrasivos o corrosivos, limpiadores con cloro ni estropajos metálicos. • No utilice aparatos de limpieza con vapor.
