6H185A N EPOC - Labe elektrikoa FAGOR - Doako erabiltzaile-eskuliburua

Marka	Fagor
Eredua	6H185A N EPOC
Produktu mota	Hormako labe elektrikoa
Elikadura	Monofasikoa 230 V, 50/60 Hz
Gehienezko potentzia	3000 W inguru (etiketa-plakaren arabera)
Barne bolumena	70 L (estimazioa)
Neurriak (L x A x S)	595 x 595 x 550 mm (estimazioa)
Beroketa motak	Birakako beroa, egosketa tradizionala (ganbara + zola), parrilagailua
Funtzio bereziak	Deshartzea, tenporizadorea, haurren blokeoa
Erloju mota	Ohikoa edo digitala bertsioaren arabera
Emandako osagarriak	Parrila estandarra, erauzketa partzialeko parrila, plaka estandarra, plaka sakona
Egosketa maileak	5 posizio
Barne garbiketa	Horma leunak: eskuliburu; horma zakarrak: pirolisi bidezko autogarbiketa
Segurtasuna	Haurren blokeoa, segurtasun-eten automatikoa
Barne argiztapena	Barneko lanpara zaintzarako

Maiz egiten diren galderak - 6H185A N EPOC FAGOR

Nola instalatu hormako labea?

Instalazioa instalatzaile baimendu bati eman behar zaio. Errespetatu argibideetan adierazitako hormaratze-neurriak (1.2.2, 1.2.3 puntuak). Labea lurrerako hartune monofasiko batera konektatu behar da. Lotu altzariari emandako bi torlojuekin.

Zer egin lehen erabilera baino lehen?

Berotu labea hutsik (elikagairik gabe) birakako beroaren posizioan 250°C-tan 30 minutuz. Kea edo usaina atera daiteke, normala da. Hozten utzi eta barnealdea zapi heze batekin garbitu.

Nola doitu ordua erloju digitalean?

Sakatu doikuntza-tekla keinukatu arte, gero doitu ordua + eta - teklekin. Segundo batzuen buruan, keinuketa gelditzen da. Korronte-eten kasuan, errepikatu eragiketa.

Nola erabili tenporizadorea?

Erloju digitalean, sakatu iraupenaren programazio-tekla (keinukatu egiten da), doitu iraupena + eta -rekin, gero berretsi. Mugarik gabeko funtzionamendurako, jarri agintea 'Eskuz'-en.

Nola aktibatu haurren blokeoa?

Erloju digitalean, sakatu aldi berean + eta - teklak 3 segundoz blokeoaren ikonoa agertu arte. Desblokeatzeko, errepikatu eragiketa bera.

Zer egin labea berotzen ez bada?

Egiaztatu labea konektatuta dagoela eta denbora-agintea 0-n ez dagoela. Eredu digitaletan, pantaila keinukatzen bada, jarri funtzioen agintea 0-n eta berriro doitu ordua.

Nola garbitu labearen barne-hormak?

Hormak leunak badira, garbitu epelki zapi heze eta ozpinarekin. Zakarrak badira (autogarbitzaileak), aktibatu pirolisi funtzioa 250°C-tan 30-60 minutuz.

Osagarriak ontzi-garbigailuan garbitu al daitezke?

Bai, osagarriak (parrilak, plakak) eta alboko irristagailuak ontzi-garbigailuan garbitu daitezke. Eskuz garbitzeko, erabili detergente arrunta eta utzi beratzen behar izanez gero.

Zergatik ateratzen da kea egostean?

Murriztu tenperatura eta/edo garbitu labea (ikusi 3.3 puntua). Koipe metaketak kea eragin dezake.

Nola ordezkatu barneko bonbilla?

Lehenik deskonektatu aparatua. Kendu bonbillaren estalkia, ordezkatu egokitutako bonbilla batekin (mota eta potentzia bera). Estalkia biratu. Kablea hondatuta badago, deitu zerbitzu teknikoari.

ERABILTZAILE-ESKULIBURUA 6H185A N EPOC FAGOR

Erabilera- eskuliburua

Oso garrantzitsua: labea erabili aurretik irakurri osorik eskuliburu hau. Dokumentazioa eta osagarriak labearen barrualdean aurkituko dituzu.

Eskuliburu honetako testuak eta marrazkiak erlazionatuta daude.

Identifi kazioa

Identifikatu zure labearen modeloa ("a", "b", "c", "d", "e", "f"), zure aginte-panela irudikoarekin alderatuz.

Instalazioa

1.1 Enbalajea kentzea. Kendu babes-elementuguztiak.
1.2 Sare elektrikorako konexioa. Kontuan hartu beti ezaugarri-plakaren datuak (1.2.1) eta labea ahokatuko deneko altzariaren neurriak (1.2.2, 1.2.3).

Labe independenteak: aparatua konexio fi nko monofasiko baten bidez konektatu behar da sarera, eta konexio horretan neutroa (kolore urdina) neutroarekin dagoela bermatu behar da (1.2.4). Labea hutsunean sartu, eta soberan dagoen kablea goialdean gelditzen dela ziurtatu (1.2.5, 1.2.6). Altzarira lotu horretarako dituzun bi torlojuekin (1.2.7).

Bitrozeramikazko plaketarako erabilera anitzeko labeak: arriskua saihesteko, fabrikatzaileak gomendatutako bitrozeramikazko plakekin bakarrik instalatuko da labea. Egosketa-plaka gainestalkiaren gainean jarri, eta konmutadore-kaxa askatu (1.2.8). Plaka gainestalkiaren hutsunean sartu, instalazio-baldintzak betez (ikus plakaren eskuliburua) (1.2.9). Labea altzariaren hutsunean sartu, maneiatzeko lekua utziz (1.2.10). Kaxa labera torlojutu (1.2.11, 1.2.12). Plaka labera konektatu (1.2.13). Labea barrurino sartu, eta bi torlojuekin lotu (1.2.14, 1.2.15). Agintearen osagarriak presio bidez kokatu, bero-foku eta aginte motak kontuan hartuta (1.2.16 eta 1.2.17).

Labea + plaka multzoa: labea sarera
konektatu (1.2.4). Plaka gainestalkiaren
hutsunean sartu, instalazio-baldintzak betez
(ikus plakaren eskuliburua) (1.2.18). Labea
altzariaren hutsunean sartu, maneiatzeko
lekua utzig (1.2.10). Plaka labera torlojutu

(1.2.19). Labea barruraino sartu, eta bi torlojuekin lotu (1.2.14, 1.2.15).

Erabilera

Zure labe berria erabili aurretik, hutsik dagoela berotu (elikagairik gabe, kokalekuan, 250 °C-tara 30-60 minutuz). Kea edo kiratsa sordezake (normala da, kojehondarrak .berotzen direlako). Hoztutakoan, barrualdetik aurre-garbiketa bat egin trapu busti batez.

2.1 Osagarriak. Modeloaren arabera, erretilu estandarra (2.1.1), erretilu sakona (2.1.2) eta parrilla estandarra (2.1.3) dituzu. Horiek modu independentean funtzionatzen dute. Gainera, edozein erretilu parrilla estandarrarekin konbinadezakezu multzoa osatuz (2.1.4) Partzialki ateratzen den parrilla (2.1.5) eta guztiz ateratzen dena (2.1.6, 2.1.7) erretiluen edo multzoaren euskarriak dira (2.1.8). Parrillak barrualdera sartzerakoan, kontuan hartu horien kokalekua. Alboetan topeak dituzte, irauli ez daitezen (2.1.9).
2.2 Osagarriaren kokalekua. 5 kokaleku daude osagarriak jartzeko 12345
2.3 Ordua aldatzea. Erloju analogikoa: Beheko aginteaa sakatu eta biratu (2.3.1). Ordua aldatu (2.3.2). Erloju digitala: sakatu tekla, eta keinuka hasiko da (2.3.3). Ordua aldatu -teklak erabiliz (2.3.4). Segundo batzuen ostean, ikurruk ez du keinurik egingo (2.3.5). Oharra: ordua berriro aldatu behar da korrente-etena badago edo ordutegia aldatu bada.
2.4 Elikagaiak kozinatzea. Elikagaia labeansartu.Osagarria(keta horren kokalekua aukeratu, kozinatze-taula kontsultatu ostean. Itxi atea.

2.5 Kozinatze-funtzioa aukeratzea. Modeloaren arabera,kozinatze-funtzioa aukeratu hautagailua biratuz. Funtzionamendu-argia piztuko da.
2.6 Temperatura aukeratzea. Temperatura aukeratu hautagailua biratuz. Aukeratutako temperatura lortutakoan, argia itzali egingoda.

IRAUPEN-FUNTZIOAK

2.7 Iraupena aukeratu. Tenporizadorea : minutuak aukeratu hautagailua biratuz (2.7.1). Denbora-mugarik gabe funziona dezan, eskuzko posizioan jarri

Erloju analogikoa: Beheko agintea ezkerrerantz biratu eta minutuak aukeratu (2.7.2). Denbora-mugarik gabe fungzionadezan, eskuzko posizioan jarri ,eta gezi gorria erlojuko orratzek adierazten duten ordu berean kokatu.

Erloju digitala: sakatu tekla, eta [keinuka hasiko da (2.7.3). Iraupena aldatu +, teklat erabiliz (2.7.4). Segundo batzuen ostean, ikurak ez du keinurik egingo.

2.8 Hasiera-ordua aukeratzea.

Erloju analogikoa: programa, temperatura eta iraupena aukeratutakoan, goiko agintea sakatu eta biratu gezi gorriak hasiera-ordua adierazi arte.

2.9 Amaiera-ordua aukeratzea.

Erloju digitala: programa, temperatura eta iraupena aukeratutakoan, sakatu l tekla, eta l keinuka hasiko da (2.9.1).Amaieraordua aldatu ^+ ,teklak erabiliz (2.9.2). Segundo batzuen ostean,ikurrak ez du keinurik egingo.

2.10 Abisu-funtzioa

Erloju analogikoa: 0 posizioa aukeratu, programa-hautagailua erabiliz. Goiko aginteaa sakatu eta biratu gezi gorriak abisuordua adierazi arte (2.10.2). Labea itzalita dagoenean bakarrik fungtzionatzen du.

Erloju digitala: sakatua tekla hainbat aldiz, eta keinuka hasiko da (2.10.3). Iraupena aldatu +, -teklak erabiliz (2.7.4). Segundo batzuen ostean, ikurrak ez du

keinurik egingo. Labea piztuta zein itzalita dagoenean funtzionatzen du.

2.11 Blokeo-funtzioa. Haurrek erabil ez dezaten..

Erloju analogikoa: Sakatu eta biratu beheko agintea, aukeratu arte (2.11.1). Erloju digitala: +, teklad aldi berean sakatu 3 segundoz, eta ikusiko duzu (2.11.2). Desblokeatzeko, errepikatu eragiketa.

Erabilera-oharrak: Egosketa-denbora bukatutakoan, funtio- eta temperatura-aginteak 0 posizioan jarri eta denbora-agintea eskuzko posizioan. Labeko atea kontuz ireki, lurrun beroa irten daiteke-eta.

3

Mantentzea etagarbiketa

3.1 Osagarrien garbiketa. Ontzi-garbigailuan sar daitezke. Eskuz garbitzen badituzu, erabilera arrunteko garbigarra erabili. Garbiketa errazteko, beratzen jar itzazu.
3.2 Alboko gadarien garbiketa Atera itzazu gadariak (3.2.1, 3.2.2), (3.2.3, 3.2.4) modeloaren arabera. Ontzi-garbigailuan sar daitezke. Eskuz garbitzen badituzu, erabilera arrunteko garbigarria erabili, belaki edo eskuila baten laguntzarekin.
3.3 Labearen barrualdea garbitzea. Piztu barruko argia (3.3.1, 3.3.2). Horma lisodun modeloak: eskuzko garbiketa. Garbitu labea temperatura epelean, ur beroz eta ozpinez bustitako trapu batez. Horma zimurdun modeloak: auto-garbitzaileak. Egosketa-funtzioa , 250^ -tara izan 30-60 minutuz.
3.4 Sabia garbitzea. Grilla eraisgarria bada (3.4.1, 3.4.2), garbitu ur beroz eta ozpinez bustitako trapu batez.
3.5 Labearen kanpoaldea garbitzea. Produktu neutroak erabili, eta ondo sikatu trapu leun batez.

Erabilera-oharrak: 1. Ziurtatu labea itzalita dagoela. 2. Ez erabili inoiz lurunezko garbiketaekipamendurik.

Arazoak konpontzea

Badira hainbat gorabehera suk zeuk konpon ditzakezunak.

4.1 Ez dabil. Ziurtatu konektatuta dagoela edo/ eta denbora-hautagailua 0 posizioan ez dagoela.
4.2 Labea martxan dela, kea irteten da.Jaitsi labeko temperatura edo/eta labea garbitu (3.3 puntua)
4.3 Egosketa ostean labeak zarata egiten du. Guztiz normala da, haizagailuak martxan jarraitzen duelako labe barruko eta kanpoko temperatura jaitsi arte.

Pantaila digitala duten modeloek edozein gorabeheraren berri ematen duen diagnostiko!.
sistema bat dute. Pantailan ikusi anal izango duzu:

4.4 Ez dabil.Keinuka.Funtzio-hautagailua 0 posizioan jarri, eta ordua aldatu (2.3 punta).
4.5 Ez dabil.Keinuka.Labea ordu batzuetan martxan egon da, eta segurtasun- arrazoengatik deskonektatu egin da automatikoki.Funtzio-hautagailua 0 posizioan jarri, eta ordua aldatu (2.3 puntoa).
4.6 Ez dabil.Keinuka.Funtzio-hautagailua 0 kokalekuan jarri, eta labea desblokeatu (2.11 punta).
4.7 Badabil. keinuka. Sakatu edozein tekla.

• Ez manoeiatu labea, konpondu nahian, deitu zerbitzu teknikora.

Segurtasuna

• Labea baimendutako instalatzaile batek instalatu behar du, eta horretarako fabrikatzailearen instrukzioak eta eskemak jarraitu behar ditu.
• Instalazio elektrikoa ezaugarri-plakan adierazitako gehienezko potentiaria egokitu

behar da, eta korronte elektrikoaren hargunea arauzko lur-hargunera.

• Labearen sareko zirkuituak ebaketa-etengailu omnipolar bat izan behar du, eta etengailu horren kontaktuen artean gutxienez 3 mm-ko distantzia izan behar da.
• Argindar-kablea hondatuta badago, saldu osteko zerbitzuak edo antzeko langile gaituren batek ordeztu behar du, arriskua saihesteko.
  Ziurtatu aparatua deskonektatuta dagoela lanpara ordeztu aurretik, balizko txoke elektrkoak saihesteko.
• Labeko atea garbitzeko, ez ezazu erabili garbiketa-productu urratzailerik ezta metalezko espartzu gogorrik, gainazala urratu eta beira apurtu daitekeelako.
  Haur txikiak labetik urruti mantendu. Labea martxan dagoela eskura dauden atalak bero daitezke.
• Ez ukitu labe barruko berogailurik.
• Aparatu hau ez da gaitasunak murriztuta dituzten pertsonek erabiltzeko.

Ingurumena

Labea ingurumena babesteko diseinatu da.

Ingurumena zaintzen du. Labea behar denean bakarrik aurre-berotu (ikus taula). Ahal badakolore iluneko moldeak erabili. Labea denbora luzez erabili behar baduzu, aureikusitakoa baino 5 edo 10 minutu lehenago deskonektatu.

Tresna elektriko eta elektronikoen hondakin-kudeaketa.

Ez nahastu aparatuak etxeko hondakin orokorrekin.

Hondakinen bilketarakozentroberezi batean utzizure labea.

Etxetresna elektrikoen birziklatzeak osasunerako eta ingurumenerako ondorio kaltegarriak saihesten ditu, eta energia eta baliabideak aurereztea ahalbidetzen du.

Informazio gehiago nahi izanez gero, jar zaitez harremanetan herriko agintariekin edo labea erosi zenuen saltokiarekin.

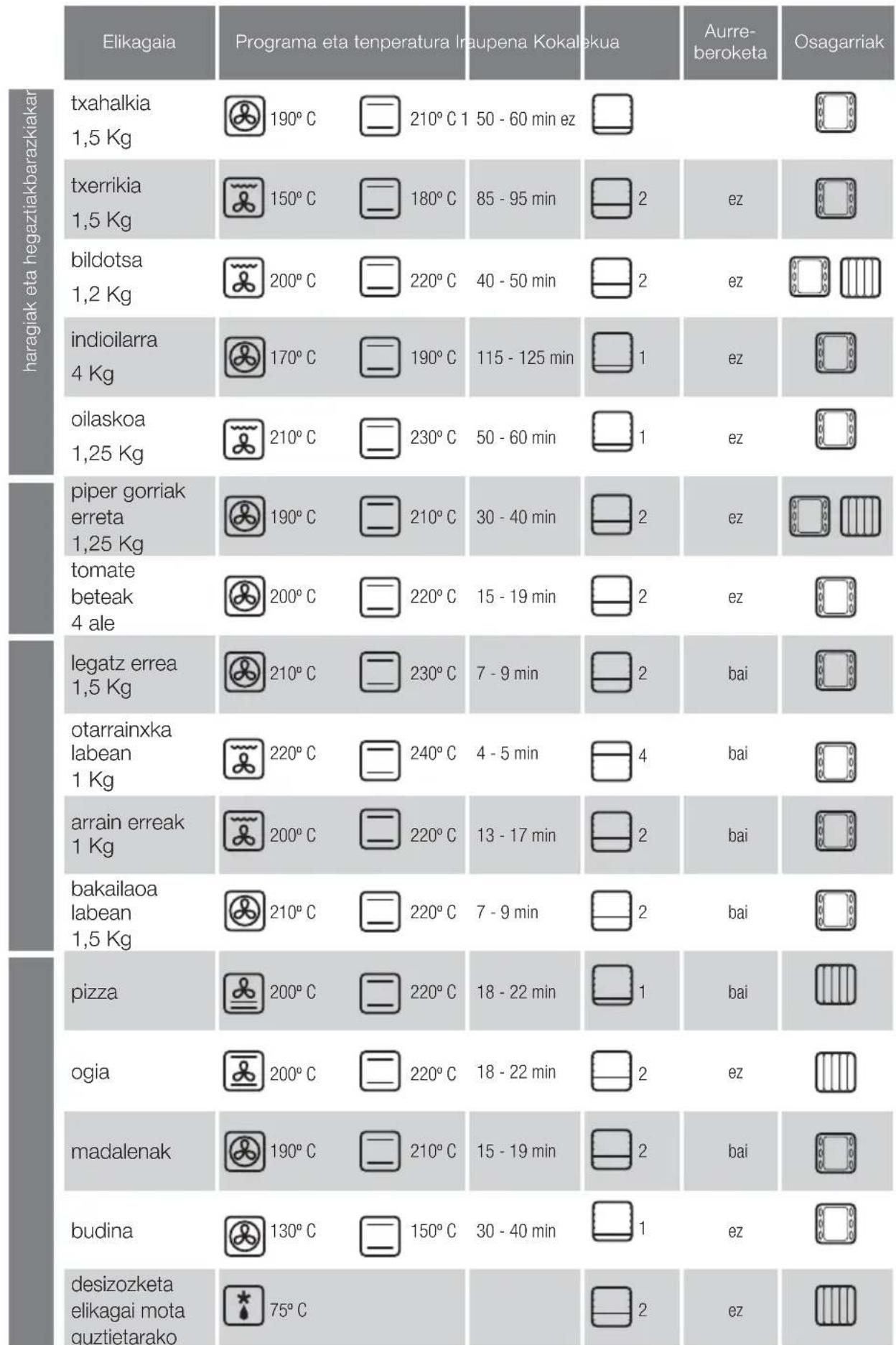

Egosketa-taula
