Toote tüüp	Elektriline radiaatorküttekeha
Bränd	Blaupunkt
Mudel	HCO701
Toiteallikas	220-240V~50Hz
Energiatarve	2000W (2,0 kW)
Nominaalne soojusvõimsus	2,0 kW
Minimaalne soojusvõimsus	0,85 kW
Maksimaalne pidev soojusvõimsus	2,0 kW
Juhtimistüüp	Elektrooniline toatemperatuuri reguleerimine
Töörežiimid	Eco, Kõrge, Keskmine, Madal
Taimeri funktsioon	Viivitusega sisse/välja lülitumine (0-24 tundi)
Kaugjuhtimispult	Jah, kaasas
Ülekuumenemiskaitse	Automaatne väljalülitumine
Külmumisvastane režiim	5°C seadistus
Minimaalne ruumi suurus	6 m²
Ohutuskaugus	50 cm mööblist/kardinatest
Ooterežiimi energiatarve	0,17 W
Puhastusmeetod	Niiske lapp, vaakumpilusid imeda
Jalad kaasas	Jah, kruvitavad
Sobib	Hästi isoleeritud ruumid või aeg-ajalt kasutamine
Sertifikaat	CE, EL LVD ja EMC direktiivid
Tootja	2N-Everpol Sp. z o.o., Poola
Kõrvaldamine	Vastab WEEE direktiivile 2012/19/EL

Korduma kippuvad küsimused - HCO701 BLAUPUNKT

Kuidas ma küttekeha sisse lülitan?

Ühendage küttekeha toiteallikaga ja lülitage sisse pealüliti (D). Seejärel vajutage juhtpaneelil toitenuppu. Küttekeha käivitub Eco-režiimis sihttemperatuuriga 23°C.

Kuidas ma taimeri seadistan?

Viivitusega sisselülitamiseks veenduge, et küttekeha on ooterežiimis. Vajutage taimeri nuppu, kasutage + või - viivituse valimiseks (0-5 tundi 0,5-tunniste sammudega, 5-24 tundi 1-tunniste sammudega). Pärast seatud aega lülitub küttekeha sisse. Viivitusega väljalülitamiseks tehke sama küttekeha töötamise ajal.

Millised on töörežiimid?

Küttekehal on neli režiimi: Eco (kohandab võimsust temperatuurierinevuse põhjal), Kõrge (pidev kõrge võimsus), Keskmine (pidev keskmine võimsus) ja Madal (pidev madal võimsus). Režiimi nupuga saab nende vahel liikuda.

Kuidas ma küttekeha puhastan?

Ühendage alati vooluvõrgust lahti ja laske küttekehal jahtuda. Pühkige välispinda niiske ebemevaba lapiga. Kasutage tolmuimejat, et eemaldada tolm õhupiludest. Ärge kasutage tugevaid puhastusvahendeid ega lahusteid.

Mida teeb Eco-režiim?

Eco-režiimis kohandab küttekeha automaatselt oma võimsust seatud temperatuuri ja ruumi temperatuuri erinevuse põhjal. Mida väiksem erinevus, seda väiksem võimsus. Kui erinevus on 1°C, kasutab see madalat võimsust; kui 3°C, maksimaalset võimsust.

Kas küttekeha on ohutu järelvalveta jätta?

Küttekehal on ülekuumenemiskaitse, mis lülitab selle automaatselt välja ülekuumenemise korral. Kuid ärge jätke seda pikaks ajaks järelvalveta, eriti taimeri funktsiooni kasutades. Järgige alati ohutusjuhiseid ja hoidke tuleohtlikud esemed vähemalt 50 cm kaugusel.

Kas ma saan küttekeha vannitoas kasutada?

Ei. Juhendis on öeldud: Ärge kasutage suure niiskusega kohtades, vannitubades, duššides jne. Küttekeha pole mõeldud niisketesse keskkondadesse.

Kuidas ma temperatuuri muudan?

Vajutage temperatuuri seadistuse nuppu, seejärel kasutage + või - soovitud temperatuuri reguleerimiseks (vahemik 10-30°C, lisaks külmumisvastane 5°C juures). Ekraanil kuvatakse seatud temperatuuri, mitte tegelikku ruumi temperatuuri.

Mida teeb ülekuumenemiskaitse?

Kui küttekeha tugevalt üle kuumeneb, lülitab ülekuumenemiskaitse selle automaatselt välja. Ühendage vooluvõrgust lahti, oodake 30 minutit jahtumiseks, kontrollige takistusi, seejärel käivitage uuesti. Kui see ei käivitu, võtke ühendust klienditeenindusega.

Kuidas ma kaugjuhtimispulti kasutan?

Kaugjuhtimispuldil on juhtpaneelile vastavad nupud: toide, režiim, temperatuur, taimer, +, -. Suunake see küttekeha poole ja vajutage soovitud nuppu. Kaugjuhtimispult töötab samamoodi nagu paneel.

KASUTUSJUHEND HCO701 BLAUPUNKT

ET: Radiaator on projekteeritud hästiköetud ruumides või mittesagedaks kasutuseks kasutamiseks.

- Enne seadme kasutamist lugege läbi kasutusjuhend ja järgige selles sisalduvaid juhiseid. Tootja ei vastuta seadme mitteotstarbekohase või ebaõige kasutamise tõttu tekkinud kahjude eest. Hoidke kasutusjuhend alles, et seda oleks võimalik kasutada ka toote hilisema kasutamise käigus.

- Seade on ette nähtud üksnes kodumajapidamises kasutamiseks. Mitte kasutada muul eesmärgil, mis ei vasta seadme otstarbele.

• Seade tuleb ühendada üksnes maandatud toitepesasse, mille andmed vastavad seadme andmesildile märgitud väärtustele.

- Kontrollige, kas köikide seinakontakti ühendatud seadmete poolt kasutatud voolutarve ei ületa kaitsme maksimaalset koormust.

- Kui kasutate pikendusjuhet, tuleb kontrollida, kas pikendusjuhtmega ühendatud seadme koguvool ei ületa pikendusjuhtme koormuse parameetreid. Pikendusjuhtme kaabel tuleb juhtida nii, et vältida selle juhuslikku tömbamist ja selle taha komistamist.

• Vältige seadme toitejuhtme rippumist üle laua või riiulite servade ja selle kokkupuudet kuumade pindadega.

- Seade ei ole ette nähtud juhtimiseks välise viitlüliti, eraldi kaugjuhtimispuldi või muu seadme abil, mis võib seadme automaatselt välja lülitada.

- Enne hooldustööde alustamist tuleb alati seade toitevõrgust välja võtta.

• Toitekaabli eemaldamisel seinakontaktist tuleb seda alati tömmata pistikust. Ärge võtke toitejuhet kunagi pesast kaablist tömmates, kuna pistik või juhe võib saada kahjustada, äärmisel juhul võib see põhjustada isegi surmaga

- Ärge jätke toitepesasse sisselülitatud seadet järelevalveta.

- Seadet tuleb regulaarselt puhastada vastavalt punktis „Seadme puhastamine ja hooldus” kirjeldatud juhistele.

- Ärge pange seadet soojusallikate, leekide, elektriliste kütteelementide või kuuma ahju lähedale. Ärge pange seda mistahes muu seadme peale.

- Seda seadet tohivad kasutada lapsed alates 8. eluaastast ning piiratud füüsiliste ning vaimsete võimetega või vastavate kogemuste ja teadmisteta isikud juhul, kui nad tegutsevad järelevalve all või neid on juhendatud seadme ohutu kasutamise osas ja nad mõistavad sellega seotud ohtusid.

- Lapsed ei tohi seadmega mängida. Lapsed ei tohi seadet järelevalveta puhastada ega hooldada.

- Kui alla 3 aastased lapsed ei ole pideva järelevalve all tuleb neid seadmest eemal hoida.

• 3 aastast vanemad ja 8 aastast nooremad lapsed võivad seadet käivitada tingimusel, et see on paigaldatud kooskõlas normaalsete kasutustingimustega ja lapsed on seadme kasutuse ohutusreeglite suhtes instrueeritud ning mõistavad kasutamisega seotud ohtusid. Lapsed ei tohi seadet vooluvõrku ühendada, seda reguleerida ega hooldada.

- Olge eriti ettevaatlikud seadme kasutamisel, kui selle läheduses viibivad lapsed või koduloomad. Ärge laske lapsi seadmega mängida.

- Ärge kasutage seadet kergestisüttivate materjalide läheduses.

- Ärge jätke seadet ilmastikutingimuste möju kätte (vihm, päike, etc.) ning ärge kasutage seda körgema niiskusastmega tingimustes (vannitoad, niisked suveelamud).

- Kontrollige toitejuhtme seisundit regulaarselt. Juhul, kui seadmega integreeritud toitejuhe on vigastada saanud, tuleb see välja vahetada tootja poolt või spetsiaalses remonditöökojas või kvalifitseeritud isiku poolt ohu vältimise eesmärgil.

- Ärge kasutage vigastatud toitejuhtmega, pistikuga seadet või seadet, mis on maha kukkunud või mistahes muul viisil vigastada saanud ega tööta korrektselt. Ärge parandage seadet omavoliliselt, kuna see võib põhjustada elektrilöögi ohtu. Kahjustatud seade tuleb viia vastavasse teeninduspunkti selle kontrollimise või remondi otstarbel.

- Mistahes parandustöid on lubatud teostada üksnes volitatud teeninduspunktides. Ebakorrektselt tehtud parandus vöib kujutada endast kasutajale tösist ohtu.

- Kasutage ainult seadme originaaltarvikuid või tootja poolt soovitatud tarvikuid. Tarvikute kasutamine, mida tootja ei soovita, võib põhjustada seadme kahjustumist ja ohustada kasutamisohutust.

TÄHELEPANU: Ärge katke termoventilaatorit kinni või blokeerige mingil muul viisil õhu sisenemis- ja väljumisavasid.

- Ärge kasutage seadet väiksemates kui 6m² ruumides.

- Ärge kasutage termoventilaatorit kõrge õhuniiskusega ruumides, nagu vannitoad, duširuumid, jne.

• Asetage kütteseade mööblist, kardinatest ja teistest esemetest vähemalt 50 cm kaugusele.

- Pöörake termostaadi lüliti alati miinimumasendisse ning enne pistiku eemaldamist pistikupesast lülitage kütteseade välja.

• Tähelepanu: Mitte kasutada seadet väikestes ruumides, kus on isikud, kes ei ole vöimelised iseseisvalt ruumist lahkuma,

või ei ole pideva järelevalve all.

- Ôhuvoolu sisselaske või väljalaske võresse esemeid mitte asetada.

- Radiaator on projekteeritud hästiköetud ruumides või mittesagedaks kasutuseks kasutamiseks.

• Radiaatorit ei tohi paigutada vahetult elektripesa alla.

- Möne minuti jooksul pärast esimest kasutust võib ilmneda kõrbelõhn. See on normaalne nähtus ja peaks kiiresti taanduma.

CE

Seade on kooskõlas järgmiste Euroopa Liidu direktiividega:

• Madalpinge direktiiv - Low voltage directive (LVD)
• Elektromagnetilise ühilduvuse direktiiv -
  Electromagnetic compatibility (EMC)
  Toode on varustatud CE-märgistusega andmesildil.

Juhul, kui seadmel on läbikriipsutatud prügikasti sümbol, tähendab see, et toode on kooskölas Euroopa direktiivi 2012/19/EU sätetega. Tutvuge elektri- ja elektroonikaseadmete jäätmete kohaliku kogumissüsteemi nöuetega. Tuleb tegutseda vastavalt kohalikele eeskirjadele. Antud toodet ei tohi körvaldada koos olmeprügiga. Kasutatud toote nöuetekohane utiliseerimine aitab välistada selle kahjulikku toimet keskkonnale ja inimtervisele.

Teave keskkonnakaitse kohta

Pakend sisaldab üksnes hädavajalikke elemente. Oleme teinud köik meist söltuva, et kolme pakendi koostisesse kuuluvat materjali: pappi (karp), vahtpolüstüreeni (sisekaitsed) ja polüetüleeni (kotid, katteleht) oleks lihtne eraldada. Seade on toodetud uuesti ringlussevõetavatest materjalidest, mida võib taaskasutada pärast nende lahtivõtmist professionaalse firma poolt. Järgige pakendimaterjalide, kasutatud akude ja seadmete utiliseerimist puudutavaid kohalikke eeskirju.

Toode on valmistatud kvaliteetsetest materjalidest ja komponentidest, mida on võimalik uuesti ringlusse võtta ja taaskasutada.

Tehnilised andmed

Pinge: 220-240V\~50Hz

Võimsus: 2000W

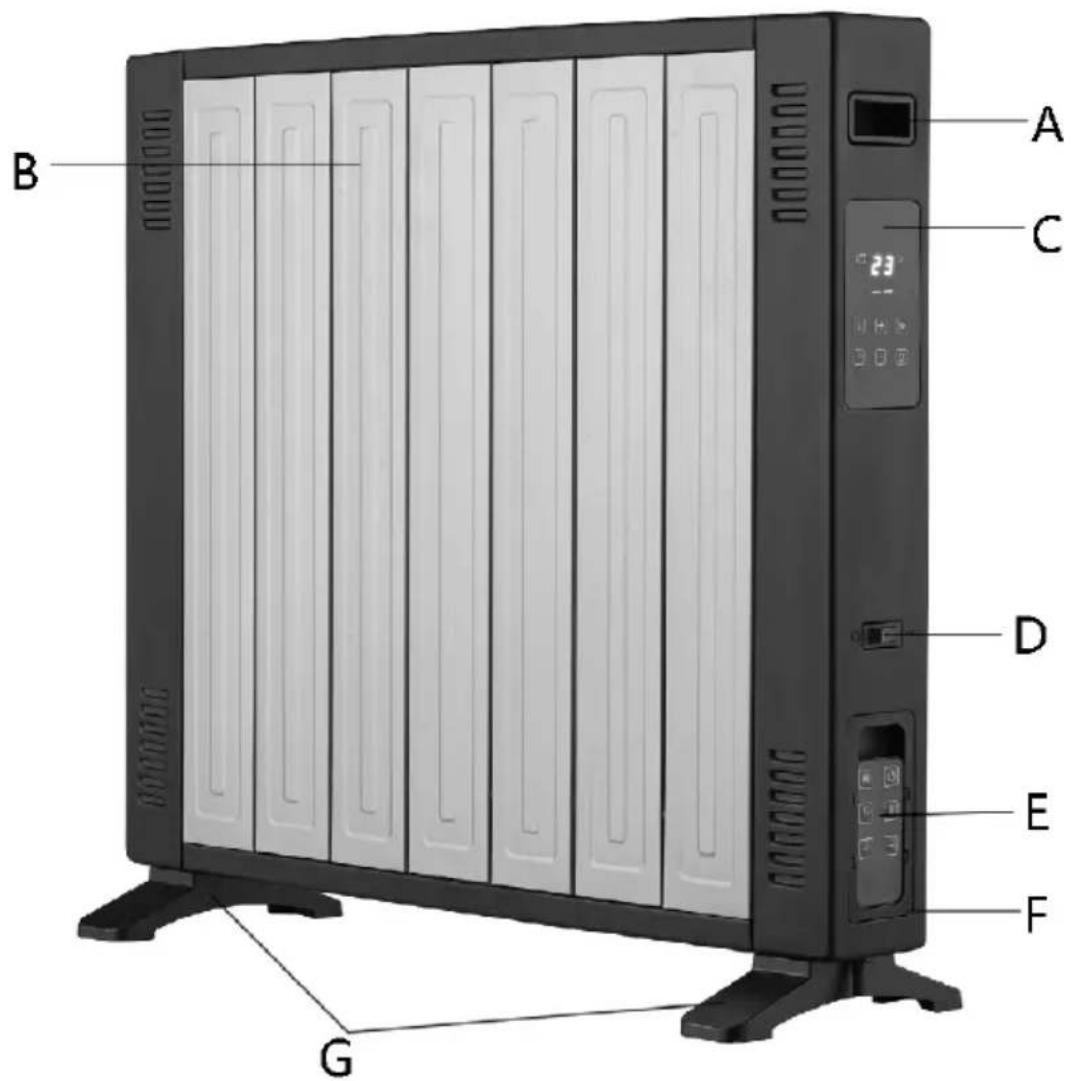

A. Käepide
B. Korpus
C. Juhtpaneel
a) lüliti nupp
b) võimsuse/töörežiimi valimise nupp
c) temperatuuri määramise nupp
d) nupp „timer“

e) nupp „-„
f) nupp „+“
D. Pealüliti
E. Kaugjuhtimispult
F. Kaugjuhtimispuldi salv
G. Jalad

ENNE ESIMEST KASUTUST

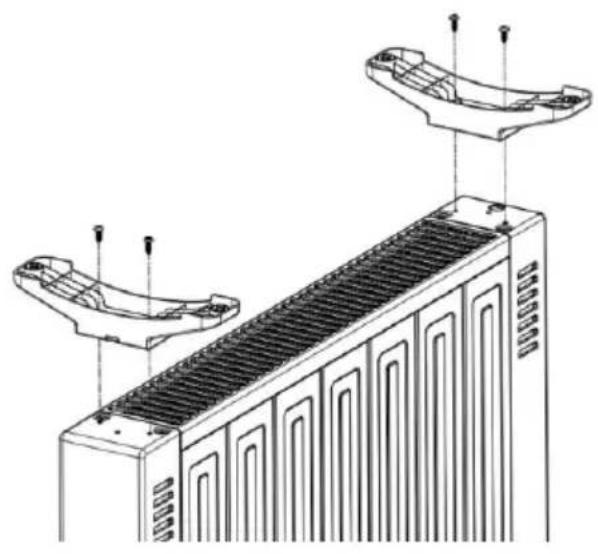

Keerata jalad radiaatori korpusele kinni, nagu joonisel.

Asetada radiaator tasasele, stabiilsele ja kuumakindlale pinnale.

SEADME KASUTAMINE

Ühendada radiaator toiteallikaga. Lülitada radiaator pealülitiga (D) sisse. Juhtpaneelil taustvalgustatakse kaks nuppu: taimer ja lüliti. Seade on ooteseisundis.

Radiaatori käivitamiseks vajutada lüliti nuppu.

Radiaator käivitub Eco režiimis, sihttemperatuuriks on määratud 23 °C.

Temperatuuri muutmine: Vajutada temperatuuri muutmise nuppu, seejärel muuta nuppudega + või - soovitud temperatuurile. Pärast soovitud temperatuuri määramist lülitub radiaator Öko režiimi.

Temperatuuri võib määrata vahemikus 10-30 °C ja külmumisvastases režiimis: 5 °C.

Tähelepanu: kuvaril näidatakse määratud soovitud temperatuur. See ei ole keskkonna temperatuuri möötetulemus.

Töörežiimi muutmine: Kütterežiimi muutmiseks vajutada töörežiimi muutmise nuppu:

Öko režiim -> Kõrge võimsus -> Keskmine võimsus -> Madal võimsus. Öko režiimi korral kohandab radiaator võimsuse keskkonna temperatuurile. Kasutades ühte püsivõimsuste režiimidest töötab seade ainult valitud võimsuse tasemel ja lülitub välja pärast sihttemperatuuri saavutamist (vaikimisi 23°C).

Temperatuuri langemisel hakkab seade uuesti kütma.

Öko režiim: Öko režiimi käivitamiseks vajutada töörežiimi nuppu kuni öko režiimi käivitumiseni.

Selles režiimis kohandab radiaator võimsuse keskkonna temperatuurile. Mida väiksem on soovitud ja keskkonna temperatuuri erinevus - seda madalamat võimsust ruumi kütteks kasutatakse. Kui vahe on ainult üks kraad, töötab radiaator madalal võimsusel, kui aga erinevus on juba 3 kraadi, kasutab radiaator maksimaalset võimsust.

Radiaatori viitkäivitamise režiim: Radiaator peab olema ooterežiimis. Vajutada taimeri nuppu. Kuvaril kuvatakse tunni sümbol (H) ja aeg (0). Vali nuppudega + või - radiaatori viitkäivituse aeg. Vahemikus 0 kuni 5 tundi on ajaline samm 0,5 tundi, aga enam kui 5 tundi kuni 24 tundi - on samm 1 tund. Valitud aja möödumisel hakkab seade kütma.

Pärast taimeri seadistamist võib temperatuuri või töörežiimi nuppe kasutades määrata radiaatori tööparameetrid.

TÄHELEPANU: Tuleb arvesse võtta, et kasutades radiaatori viitstardi funktsiooni võib seade sisse lülituda mitte järelevalve all olles. Järgida alati toote ohutut kasutamist puudutavaid juhiseid.

Radiaatori viitväljalülitamise režiim: Radiaatori ühes töörežiimides töötamise ajal vajutada taimeri nuppu. Kuvaril kuvatakse tunni sümbol (H) ja aeg (0). Vali nuppudega + või - radiaatori viitväljalülituse aeg. Vahemikus 0 kuni 5 tundi on ajaline samm 0,5 tundi, aga enam kui 5 tundi kuni 24 tundi - on samm 1 tund. Pärast valitud aja möödumist läheb seade ooterežiimi.

Klahvivajutuse helisignaalide väljalülitamine: Juhtnuppude igakordse vajutuse helisignaalide väljalülitamiseks vajutada 3 sekundi jooksul üheaegselt + ja - nuppe. Selle funktsiooni väljalülitamiseks hoida nuppe + ja - uuesti 3 sekundit.

Kaugjuhtimispult: Kaugjuhtimispuldi nupud vastavad juhtpaneeli nuppudele ja täidavad samasuguseid funktsioone.

ÜLEKUUMENEMISE KAITSE

Radiaator on varustatud ülekuumenemise vastase kaitsmega, mis seadme tugeva ülekuumenemise korral automaatselt välja lülitab. Sellisel juhul seadme ühendus vooluvõrguga katkestada, oodata umbes 30 minutit jahtumiseni ja kõrvaldada ülekuumenemise võimalik põhjus, nt miski katab radiaatorit. Kontrollida, et seade, juhe ja pistik poleks kahjustatud. Kahjustuste puudumisel ühendada seade tagasi ja lülitada see kooskõlas juhendiga sisse. Kui radiaator endiselt sisse ei lülitu tuleb abi saamiseks ühendust võtta klienditeenindusega.

Kasutamise käiqus tuleb seadet, kooskõlas järgnevate juhistega, korrapäraselt puhastada:

1. Katkestada enne puhastamist seadme ja toiteallika ühendus jning lasta sel jahtuda.
2. Puhastada seadme välised pinnad ja juhtpaneel ettevaatlikult niiske, mittenarmendava lapiga.
3. Seadme piludes paikneva tolmu korral tuleb see tolmuimeja või puhuriga üle tömmata.
4. Ära kasuta kangeid pesuvedelikke, keemilisi puhastusvahendeid ega lahusteid.

Competence Center

2N-Everpol Sp. z o.o.

ul. Puławska 403A
