KASUTUSJUHEND HCR39F19EWPT HAIER

Enne seadme kasutuselevõttu lugege see juhend hoolikalt läbi. Juhend sisaldab olulist teavet, mis aitab tagada seadme optimaalset funktsioonivõimet ning selle paigaldamise, kasutamise ja hoolduse ohutust ja nõuetekohasust.

Hoidke kasutusjuhendit käepärases kohas, et saaksite seda seadme ohutut ja nõuetekohast kasutamist puudutavate suuniste kontrollimiseks vaadata.

Kui peaksite seadme maha müüma, selle ära andma või kolimise korral endisesse elukohta jätma, andke uuele omanikule kindlasti ka kasutusjuhend, et ta saaks seadme ja ohutusalaste hoiatustega tutvuda.

Sümbolite selgitus

Hoiatus! Oluline ohutusteave

Üldine teave ja nõuanded

Keskkonnateave

Utiliseerimine

Andke keskkonna ja inimeste tervise kaitsmisel oma panus. Pange pakendi komponendid ringlussevõtuks ette nähtud kontineritesse. Järgige elektri- ja elektroonika-seadmete romude ringlussevõtule kohalduvaid nõudeid. Osutatud sümboliga tähistatud seadmeid ei tohi olmejäät-mete hulka visata. Viige toode piirkondlikku ringlus-sevõtujaama või võtke ühendust kohaliku omavalitsuse asjaomase allüksusega.

HOIATUS!

Vigastuste või lämbumise oht!

Kõrvaldamisel tuleb järgida külmutusagensitele ja jahutusgaasidele kohalduvaid spetsiifilisi nõudeid. Enne nõuetekohast kõrvaldamist veenduge, et külmutusagensi kontuuri torustik ei ole kahjustunud. Ühendage seade vooluvõrgust lahti. Lahutage toitekaabel ja kõrvaldage see. Eemaldage alused, sahtlid, uksesulgur ja tihendid, et vältida laste ning lemmikloomade seadmesse kinnijäämist.

Ohutusteave 4

Toote ülevaade....10

Juhtpaneel....11

Kasutamine 13

Seadme tutvustus....17

Hooldus ja puhastamine....19

Törkeotsing....22

Paigaldamine....25

Tehnilised andmed 28

Klienditeenindus....31

Tarvikud

Kontrollige alljärgneva loendi alusel tarvikuid ja dokumentatsiooni.

Energiamärgis

Garantiikaart

Enne seadme esmakordset sisselülitamist tutvuge alljärgnevate ohutusalaste nõuannetega.

HOIATUS!

Enne esimest kasutamist tehke järgmist.

▶ Kontrollige toodet transpordikahjustuste suhtes.
▶ Eemaldage köik pakendi komponendid ja hoidke neid lastele kättesaamatus kohas.
▶ Enne seadme paigaldamist oodake vähemalt kaks tundi, et külmutusagensi kontuur oleks seadme sisselülitamiseks valmis.
▶ Seadet peab alati teisaldama vähemalt kaks inimest, sest see on raske. Paigaldamine

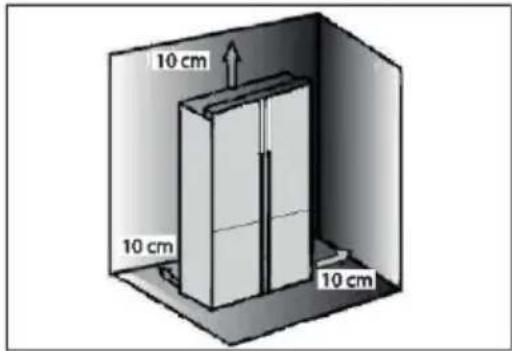

▶ Seade tuleb paigutada korraliku ventilatsiooniga kohta. Seadme kohale ja külgedele peab jääma vähemalt 10 cm vaba ruumi.
▶ Seadet ei tohi paigutada niiskesse kohta ega nii, et sellele võiksid sattuda veepritsmed. Kasutage veepritsmete ja plekkide eemaldamiseks ning seadme kuivatamiseks puhast pehmet riidelappi.
▶ Årge paigutage seadet otsese päikesevalguse kätte ega soojusal- likate (näiteks ahju või kütteseadme) lähedusse.

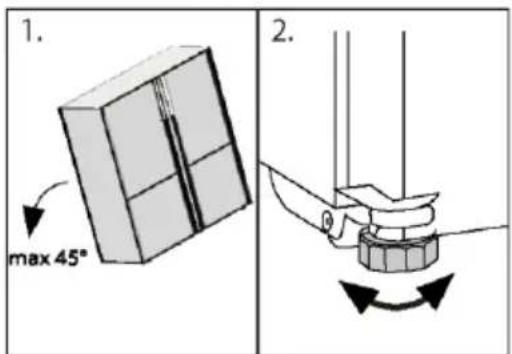

▶ Seade tuleb paigaldada ja nivelleerida kohas, mis on seadme mõõtmetele vastav ning seadme kasutamiseks sobiv.
▶ HOIATUS! Jälgige, et seadme või integreeritud konstruktsiooni ventilatsiooniavad ei oleks blokeeritud.
▶ Veenduge, et andmesildil välja toodud elektrilised parameetrid on toiteallikaga vastavuses. Lahknevuste korral võtke ühendust elektrikuga.
▶ Seadme toiteallikas peab vastama järgmistele parameetritele: 220–240 VAC / 50 Hz. Pinge anomaalse köikumisega vöib kaasneda seadme mittekäivitumine, temperatuuriregulaatori vöi kompressori kahjustumine vöi seadme käitamisaegne tavatu müra. Sellisel juhul tuleb paigaldada automaatregulaator.
▶ Ârge kasutage mitme pistikuga adaptereid ega pikendusjuhtmeid.
▶ HOIATUS! Jälgige, et seadme taha ei jääks portatiivseid mitmikpis-tikupesasid ega teisaldatavaid toiteallikaid.
▶ HOIATUS! Seadme paigutamisel veenduge, et toitekaabel poleks kuhugi kinni jäänud ega kahjustunud.
▶ Ärge astuge toitekaablile.
▶ Toitevarustuse tagamiseks tuleb kasutada eraldiseisvat maandatud pistikupesa, mis on hölpsalt ligipääsetav. Seade peab olema maandatud.

HOIATUS!

▶ Ainult Ühendkuningriigis: seadme toitekaablil on kolmejuhtmeline (maandusega) pistik, mis on ette nähtud ühendamiseks standardse kolmejuhtmelise (maandusega) pistikupesaga. Kolmandat kontakti (maandust) ei tohi ära lõigata ega demonteerida. Pistik peab pärast seadme paigaldamist liqipääsetav olema.
▶ HOIATUS! Jälgige, et külmutusagensi kontuur ei saaks kahjustada. Iqapäevane kasutus
▶ Lapsed alates 8. eluaastast ning piiratud füüsiliste, sensoorsete või vaimsete võimetega või väheste kogemuste ja teadmistega isikud võivad seadet kasutada üksnes järelevalvel või kui neid on juhen-datud seadme ohutu kasutamise osas ning nad mõistavad seadme kasutamisega seotud ohte.
▶ Lapsed ei tohi seadmega mängida.
3–8-aastased lapsed võivad külmutusseadmetesse sööke-jooke panna ja neid sealt võtta, kuid neil ei ole lubatud külmutusseadmeid puhastada ega paigaldada.
▶ Hoidke alla 3-aastased lapsed seadmest eemal, välja arvatud juhul, kui neid pidevalt jälgitakse.
▶ Lapsed ei tohi seadet puhastada ega hooldada ilma järelevalveta.
▶ Seade tuleb paigutada nii, et pistik oleks ligipääsetav.
Kui koksigaas või muu tuleohtlik gaas lekib seadme lähedusse, lülitage lekkiva gaasi klapp välja, avage uksed ja aknad ning ärge eemaldag külmiku/sügavkülmiku või mõne muu seadme toitekaablit.
Seade on mõeldud kasutamiseks ümbritseva õhu temperatuuri vahemikus 10–43°C. Seade ei pruugi nõuetekohaselt töötada, kui see on pikemat aega temperatuuril, mis on osutatud vahemikust kõrge või madalam.
- Ärge asetage külmiku/sügavkülmiku peale ebastabiilseid esemeid (rasked esemed, veega täidetud anumad), et vältida eseme kukku-misest või veega kokkupuutest tingitud kehavigastusi või elektrilöö
▶ Ärge tömmake ukseriiulitest. Selle juhise eiramisel võib uks kalduda, pudeliriiul lahti tulla või seade ümber kukkuda.
▶ Avage ja sulgege uks ainult käepidemega. Ukse ja kapi vaheline vahe on väga kitsas. Ärge pange käsi nendesse kohtadesse, et vältida sõrmede muljumist. Avage või sulgege külmkapi/sügavkülmiku uksed ainult siis, kui ukse liikumisulatuses ei ole lapsi.

HOIATUS!

▶ Toidu saastumise vältimiseks järgige järgmisi juhiseid.
- Ukse pikemaajaline avamine võib põhjustada seadmekambrite temperatuuri märkimisväärset tõusu.
- Puhastage regulaarselt pindu, mis võivad kokku puutuda toidu ja ligipääsetavate äravoolusüsteemidega.
- Hoidke toores liha ja kala külmikus sobivates mahutites, nii et see ei puutuks kokku muu toiduga ega tilguks sellele.
- Kui külmutusseade jäetakse pikaks ajaks tühjaks, lülitage see välja, sulatage, puhastage ja kuivatage ning jätke uks lahti, et vältida halli tuse tekkimist seadmes.
- Ärge kunagi hoidke pudeliõlut või -jooke, vedelikke pudelites või purkides (v.a suure protsendiga piiritusjoogid), eriti gaseeritud jooke sügavkülmas, kuna need võivad külmutamise ajal puruneda.
▶ Ärge hoidke seadmes plahvatusohtlikke aineid, näiteks tuleohtliku propellendiga aerosoolpurke.
- Ärge hoidke seadmes ravimeid, baktereid ega keemilisi aineid. Seade on möeldud kasutamiseks kodukeskkonnas. Selles ei ole soovitatav hoida aineid, mille säilitamisele kohalduvad ranged temperatuurinõuded.
Kui sügavkülmik on mingil põhjusel soojenenud, kontrollige selles olnud toidu seisundit.
- Ärge seadistage külmiku kambri temperatuuri tarbetult madalaks. Kõrgete sätete korral võib esineda miinustemperatuure. Tähelepanu Pudelid võivad lõhkeda.
▶ Ärge puudutage külmutatud toiduaineid märgade kätega (kasutage kindaid). Pulgajäätist ei tohiks süüa kohe pärast selle sügavkülmiku välja võtmist. Kohaldub kinnikülmumise, külmakahjustuste ja külma villide oht. ESMAABl: pange kinnikülmunud esemega piirkond kohe jooksva külma vee alla. Ärge tõmmake kinnikülmunud eset jõuga lahti.
▶ Ârge puudutage töötava sügavkülmiku kambri sisepinda, sest käed vöivad kambri sisepinna külge jääda. Eriti suur on oht siis, kui käed on märjad.
▶ Voolukatkestuse korral või enne puhastamist lahutage seade vooluvõrgust. Enne seadme taaskäivitamist oodake vähemalt 7 minutit, kuna sagedane käivitamine võib kompressorit kahjustada.

HOIATUS!

▶ HOIATUS! Ärge kasutage seadme toiduainete hoiuruumides elektriseadmeid, välja arvatud juhul, kui need on tootja poolt soovitatud tüüpi.
Hooldus/puhastamine
Kui külmkapi puhastus- ja hooldustoiminguid teevad lapsed, tuleb neid kindlasti jälgida.
▶ Enne korralist hooldust lahutage seade vooluvõrgust. Enne seadme taaskäivitamist oodake vähemalt viis minutit, sest sagedane käivitamine võib kompressorit kahjustada.
▶ Seadme vooluvõrgust lahutamisel hoidke pistikust, mitte kaablist.
Seadme puhastamisel ei tohi kasutada abrasiivset harja, traatkäsna, pesuvahendi pulbrit, bensiini, amüülatsetaati, atsetooni, sarnaseid orgaanilisi lahuseid ega happelisi või leeliselisi lahuseid. Kahjustustu vältimiseks puhastage spetsiaalse külmkapi/sügavkülmiku pesuvahendiga. Lõpuks kasutage sooja vee ja söögisooda lahust – umbes supilusikatäis söögisoodat liitri vee kohta. Loputage hoolikalt veega ja pühkige kuivaks. Ärge kasutage pesupulbrit ega muid abrasiivseid puhastusvahendeid. Ärge peske eemaldatavaid osi nõudepesumasinas.
- Ärge kraapige härmatist ja jääd teravate esemetega. Plastosade kahjustuste vältimiseks ärge kasutage pihusteid või elektrilisi soojen dusseadmeid, näiteks kuumutit, fööni, aurupuhastit ega muid soojusallikaid.
▶ HOIATUS! Ärge kasutage sulamisprotsessi kiirendamiseks mehaanilisi vahendeid ega seadmeid, kui tootja ei ole neid selleks otstarbeks soovitanud.
Kui toitekaabel on kahjustunud, peab ohtude minimeerimiseks selle välja vahetama tootja, tootja volitatud hooldustehnik või sarnase kvalifikatsiooniga spetsialist.
- Ärge proovige seadet ise parandada, lahti võtta ega modifitseerida. Remondi korral võtke palun ühendust meie klienditeenindusega.
Kui lambid ei põle, peab ohu vältimiseks need välja vahetama tootja, hooldusettevõtte töötaja või sarnase kvalifikatsiooniga isikud.
▶ Eemaldage seadme tagaküljelt tolm vähemalt kord aastas, et vältida tuleohtu ja energiatarbimise suurenemist.

HOIATUS!

▶ Ärge pihustage ega loputage seadet puhastamise ajal.
▶ Arge kasutage seadme puhastamiseks veepihustit ega auru.
▶ Arge puhastage külmi klaasriiuleid ega klaasuksi kuuma veega. Järsk temperatuurimuutus võib põhjustada klaasi purunemise.
▶ Kui te ei kasuta seadet pikemat aega, jätke see avatuks, et vältida ebameeldivate löhnade kogunemist seadme sisse.

Külmutusagensit puudutav teave

HOIATUS!

Seadmes on tuleohtlik külmutusagens isobutaan (R600a). Veenduge, et külmutusagensi kontuur ei oleks transpordi või paigaldamise ajal kahjustunud. Lekkiv külmutusagens võib põhjustada silmavigastus või süttida. Kahjustuse korral hoidke tuleallikad eemal, ventileerige ruum põhjalikult, ärge ühendage ega lahutage seadme või ühegi mut seadme toitejuhtmeid. Teavitage juhtunust klienditeenindust.

Kui külmutusagens peaks sattuma silmadesse, loputage silmi viivi tamatult voolava vee all ja võtke kohe ühendust silmaarstiga. HOIATUS! Jahutussüsteem on kõrge rõhu all. Ärge muutke seda. Kuna kasutatakse tuleohtlikke külmutusagense, paigaldage seade ja käsitsege ning hooldage seda rangelt vastavalt juhistele ning seadme kõrvaldamiseks võtke ühendust professionaalse esindajaga või meie müügijärgse teenindusega.

Kasutusotstarve

Seade on möeldud toiduainete jahutamiseks ja külmutamiseks. See on ette nähtud kasutamiseks kodumajapidamises ja sarnastes kasutuskesk-kondades, näiteks kaupluste, kontorite ja tööruumide kööginurkades, talumajapidamistes, hotelli- ja motellitubades ning majutusasutustes, külalistemajades ja toitlustusettevõtetes. See ei ole möeldud kaubanduslikuks ega tööstuslikuks kasutuseks.

Seadme muutmine või modifitseerimine ei ole lubatud. Kavandatust erinev kasutamine võib endas ohte kätkeda ja garantii tühistada.

Standardid ja direktiivid

Seade vastab köigi kohaldatavate Euroopa Ühenduse direktiivide ja asjaomaste ühtlustatud standardite nõuetele, mille alusel omistatakse tootele CE-vastavusmärgis.

ETTEVAATUST!

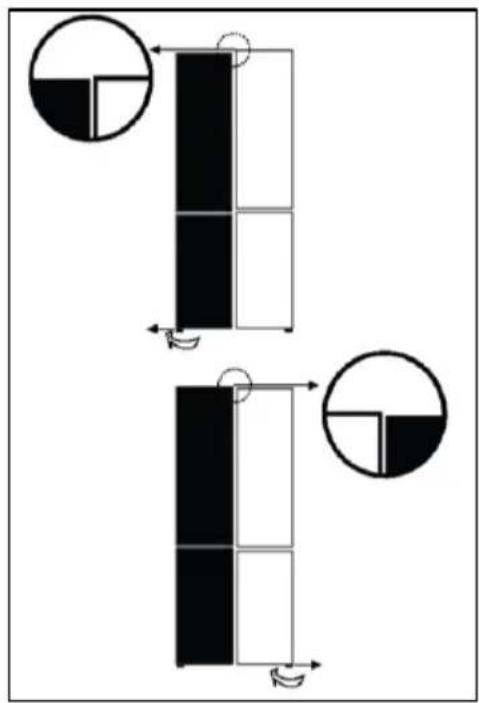

1.

Ukse sulgemisel peab vasakul uksel olev vertikaalne ukseli sissepoole suunatud olema (1).

2.

Kui proovite vasakut ust sulgeda ja vertikaalne ukseliist pole nõuetekohaselt suunatud (2), on vajalik selle ette nähtud asendisse painutamine, et ukseliist ei läheks kinnitusvõlli või parema ukse vastu. Selle juhise eiramisega võiks kaasneda ukseliistu kahjustumine või leke.

Karkassi on integreeritud küttejuhe. Seadme pinna tempe ratuur võib veidi tõusta – see on normaalne ja ei mõjuta seadme talitlust.

Märkus.

Tehniliste muudatuste ja mudelite varieeruvuse tõttu võivad mõned juhendis sisalduvad illustratsioonid konkreetsest mudelist erineda.

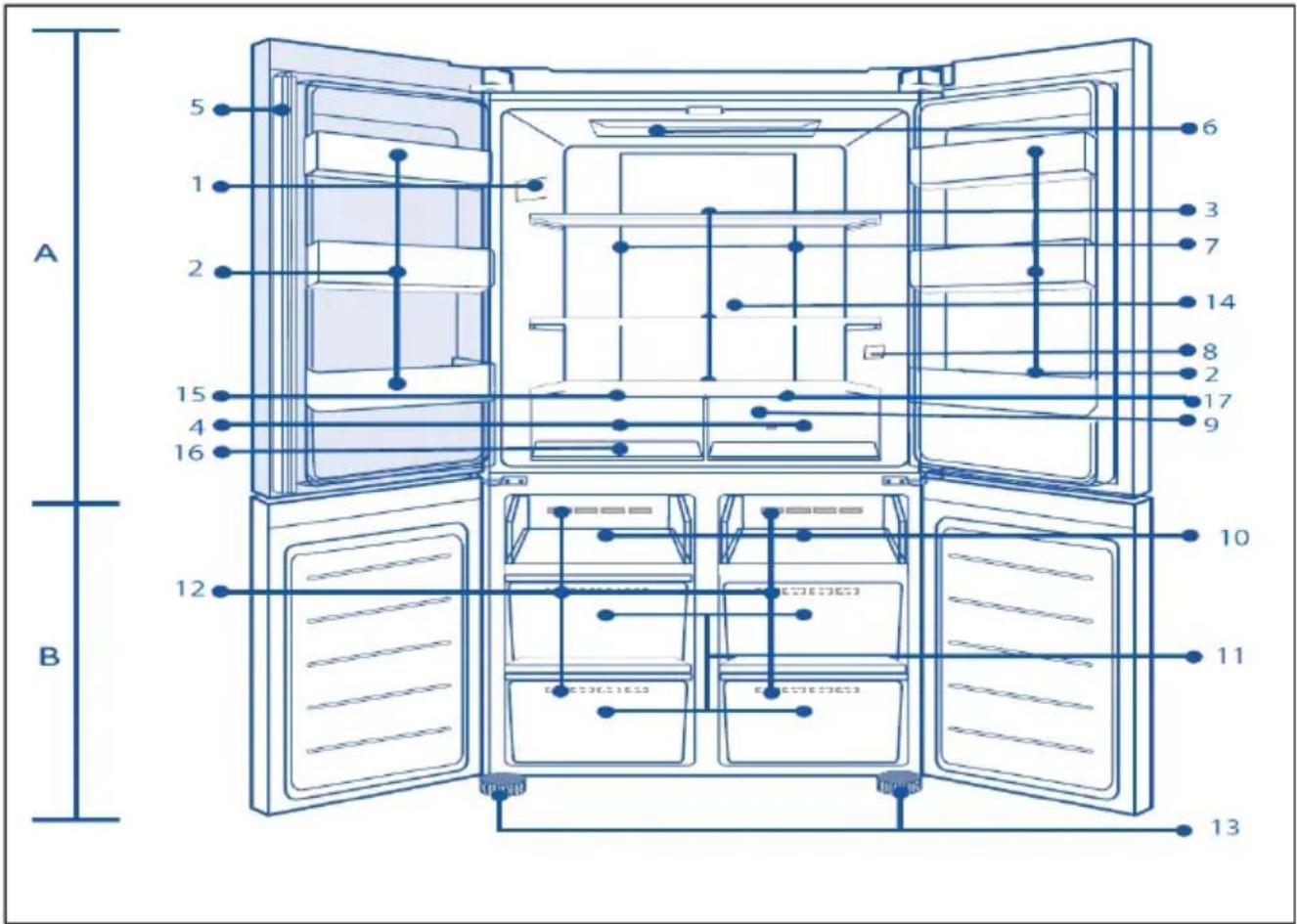

A 5 1 2 15 4 16 B 12 6 3 7 14 8 2 17 9 10 11 13

A: Külmiku kamber

1 Andmesilt

2 Pudelihoidik/ukseriiul

3 Klaasriiulid

4 Külmkapi sahtel

5 Uksetihend

6 Laelamp

7 Ôhukanal ja andur (paneeli taga)

8 Nõuetele vastava temperatuuri indikaator (mudelist olenev komponent)

9 Ôhukanal (sahtlite taga)

14 Tagalamp (ainult HCR7818DNMM ja HCR7818DWPT jaoks)
15 niiskuskasti paneel (ainult HCR7818DNMM ja HCR7818DWPT ja HCR39F19*)
16 niiskustsooni (ainult HCR7818DNMM ja HCR7818DWPT ja HCR39F19*)
17 Kuivkasti paneel (ainult HCR39F19* jaoks)

B: Sügavkülmiku kamber

10 Külmutusalus
11 Sügavkülmiku hoiusahtlid
12 Ōhukanal
13 Reguleeritavad jalad

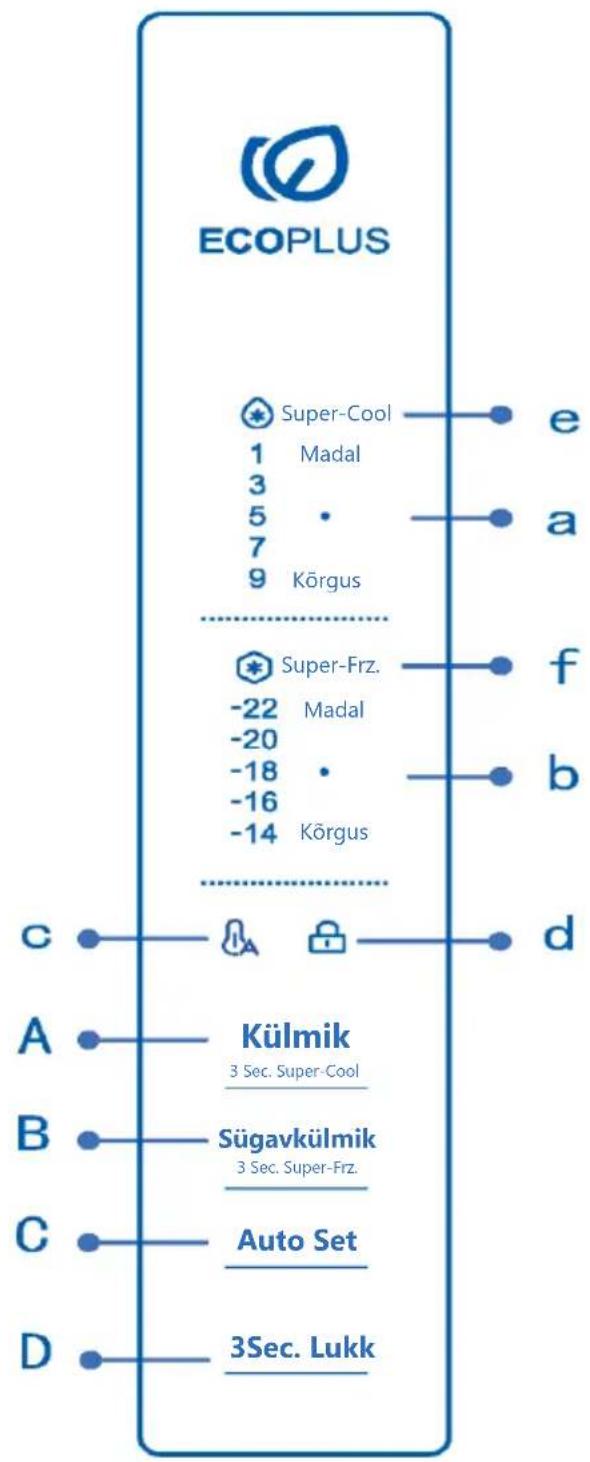

Juhtpaneel

Nupud:

A Külmiku valija
B Sügavkülmiku valija
C Auto Set sees/väljas
D Paneeli lukustamine/avamine

Indikaatorid:

a Külmiku kambri temperatuur
b Sügavkülmiku kambri temperatuur
c Režiim Auto Set
d Paneelilukk
e Kiirjahutusfunktsioon Super Cool
f Kiirkülmutusfunktsioon Super Freeze

Märkus.

Tehniliste muudatuste ja mudelite varieeruvuse tõttu võivad mõned juhendis sisalduvad illustratsioonid konkreetsest mudelist erineda.

Enne esimest kasutamist tehke järgmist.

▶ Eemaldage köik pakendi komponendid, hoidke neid lastele kättesaamatus kohas ja körvaldage need keskkonnasäästlikult.
▶ Puhastage enne toiduainete külmkappi panemist seda seest ja väljast vee ning örnatoimelise puhastusvahendiga.
Pärast nivelleerimist ja puhastamist oodake vähemalt 2–5 tundi, enne kui ühendate seadme vooluvõrku. Vaadake osa „PAIGALDAMINE“.
▶ Enne toiduainete külmkappi panemist eeljahutage kambreid kõrgetel sätetel. Funktsioon Power-Freeze aitab kambreid kiiresti jahutada.
Külmiku temperatuuri sätteks määratakse automaatselt 5 °C ja sügavkülmiku temperatuuriks –18 °C. Need on soovituslikud sätted. Soovi korral saate temperatuure käsitsi muuta. Vaadake osa „TEMPERATUURI KOHANDAMINE“.

Andurnupud

Juhtpaneelil on andurnupud, mis reageerivad juba kergel sõrmepuudutusel.

Seadme sisse-/väljalülitamine

Seade lülitub vooluvörku ühendamisel automaatselt sisse.

Külmiku esmakordsel sisselülitamisel süttivad indikaatorid „a“ ja „b“ (Temperatuuri näidik).

Külmiku temperatuuri sätteks määratakse automaatselt 5 °C ja sügavkülmiku temperatuuriks –18 °C.

Paneelilukk võib aktiveeritud olla.

Märkus.

Kui seade on olnud vooluvõrgust lahutatud, võib pärast külmkapi sisselülitamist ette nähtud temperatuuride saavutamiseks kuni 12 tundi kuluda.

Tühjendage külmkapp enne selle väljalülitamist. Seadme väljalülitamiseks lahutage toitekaabel pistikupesast.

Ooterežiim

Näidik lülitub möne nupu vajutamisest 30 sekundi möödudes automaatselt välja. Näidik lukustub automaatselt. See süttib automaatselt möne nupu vajutamisel või ukse avamisel.

▶ Automaatne lukustus: Kui külmiku uks ja sügavkülmiku uks on suletud ja 30 sekundi jooksul ühtegi nuppu ei kasutata, lülitub ekraan automaatselt välja ja lukustub

Külmkapi sisetemperatuuri möjutavad alljärgnevad tegurid:

▶ Ümbritseva öhu temperatuur
▶ Ukse avamise sagedus
▶ Külmkapis olevate toiduainete kogus
▶ Seadme paigalduskoht

Külmiku temperatuuri reguleerimine

1. Kui ekraani lukustus on avatud, vajutage nuppu „A“. Kostab helisignaal, näidik „a“ (külmiku näidik) vilgub ning avaneb külmiku temperatuuri seadistamise režiim.
2. Vajutage nuppu „A“ (Külmiku valija) iga kord, kui helisignaal kölab üks kord, vähendatakse külmiku seadistatud temperatuuri 2 vörra. Külmiku temperatuur kuvatakse järjekorras „5 °C→3 °C→1 °C→9 °C→7 °C→5 °C“.

Märkus.

Kui pärast temperatuuri seadistamist 5 sekundi jooksul toiminguid ei tehta, määratakse süsti automaatselt ja salvestatakse seadistatud temperatuur.

Sügavkülmiku temperatuuri reguleerimine

1. Kui ekraani lukustus on avatud, vajutage nuppu „B“ (Sügavkülmiku valija). Kostab helisignaal, näidik „b“ (sügavkülmiku kambri temperatuur) vilgub ning avaneb sügavkülmiku temperatuuri seadistamise režiim.
2. Vajutage nuppu „B“ (sügavkülmiku valija) iga kord, kui helisignaal kölab üks kord, vähendatakse sügavkülmiku seadistatud temperatuuri 2 vörra. Sügavkülmiku temperatuur kuvatakse järjestuses „-18°C →-20°C →-22°C →-14°C →-16°C →-18°C“.

Märkus.

Kui pärast temperatuuri seadistamist 5 sekundi jooksul toiminguid ei tehta, määratakse süsti automaatselt ja salvestatakse seadistatud temperatuur.

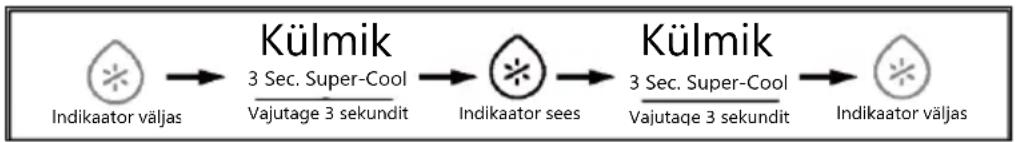

Funktsioon Super-Cool

1. Kui ekraani lukustus on avatud, vajutage ja hoidke 3 sekundit all nuppu „A“, kostab üks helisignaal, näidik „e“ (funktsioon Super-Cool) süttib ja seejärel lülitub funktsioon Super-Cool sisse.
2. Kui näidik „e“ (funktsioon Super-Cool) süttib, vajutage ja hoidke 3 sekundit all nuppu „A“, kostab üks helisignaal, näidik „e“ (funktsioon Super-Cool) kustub ja seejärel lülitub funktsioon Super-Cool välja.
3. Pärast funktsiooni Super-Cool sisselülitamist lülitab külmkapp funktsiooni automaatselt välja, kui see on seadistatud temperatuuri saavutanud. Kui soovite väljuda käsitsi, võite vajutada nuppu „A“ (Super-Cool valija) ja hoida seda 3 sekundit all, et see välja lülitada.

Märkus.

Super-Cool olekus ei saa külmiku temperatuuri reguleerida. Kui vajutate külmiku temperatuuri reguleerimiseks kas nuppu „A“, vilgub märgutuli „e“ (Super Cool funktsioon) ja kostak heli, mis näitab, et seda toimingut ei saa teha.

Funktsiooni Super-cool olekus ei saa automaatse seadistamise funktsiooni Auto-set erinevat juhtimisrežiimide töttu korraga sisse lülitada. Kui valite ühe funktsiooni, mis on vastuolus teise funktsiooniga, väljub seade automaatselt algsest funktsioonist.

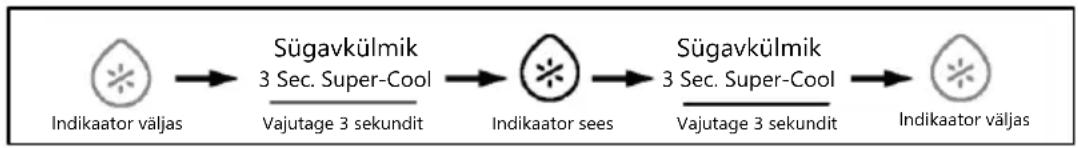

Superkülmutusfunktsioon Super-Freeze (Super-Frz)

1. Kui ekraani lukustus on avatud, vajutage nuppu „B“ ja hoidke seda kolm sekundit all, kostab üks helisignaal, näidik „f“ (funktsioon Super-Freeze) süttib ja seejärel lülitub funktsioon Super-Freeze sisse.
2. Kui näidik „f“ (funktsioon Super-Freeze) süttib, vajutage ja hoidke kolm sekundit all nuppu B, kostab üks helisignaal, näidik „f“ (funktsioon Super-Freeze) kustub ja seejärel lülitub funktsioon Super-Freeze välja.
3. Pärast funktsiooni Super-Freeze sisselülitamist lülitab külmkapp funktsiooni automaatselt välja, kui see on seadistatud temperatuuri saavutanud. Kui soovite väljuda käsitsi, võite vajutada nuppu „B“ ja hoida seda 3 sekundit all, et see välja lülitada.

Märkus.

Super-Freeze olekus ei saa sügavkülmiku temperatuuri reguleerida. Kui vajutate kas nuppu „B“ (sügavkülma valija), et reguleerida sügavkülmiku temperatuuri, vilgub märgutuli „f“ (Super Freeze funktsioon) ja kostab heli, mis näitab, et seda toimingut ei saa teha.

Super-Freeze funktsioon on mõeldud külmutatud toidu toiteväärtuse säilitamiseks, see külmutab toidu võimalikult lühikese aja jooksul. Kui suures koguses külmutatud toitu tuleb korraga külmutada, on soovitatav Super-Freeze funktsioon seadistada 24 tundi ette, et sügavkülmik saavutaks suhteliselt madala temperatuuri ja toidu saaks sisse panna. Sel ajal suureneb sügavkülmiku külmutuskiirus, toitu saab kiiresti külmutada, toidu toiteväärtus säilib tõhusalt ja ladustamine muutub mugavaks.

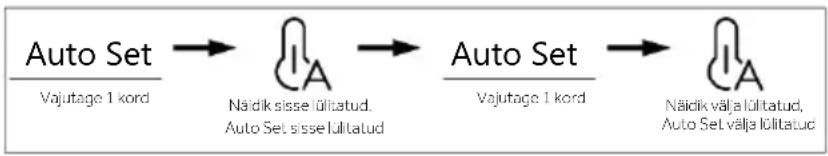

Režiim Auto Set

1. Kui ekraani lukustus on avatud, vajutage nuppu „C“ (Auto Set režiimi valija), kostab üks helisignaal, indikaator „c“ (Auto Set režiim) süttib ja seejärel lülitub Auto Set funktsioon sisse.
2. Kui indikaator „c“ (Auto Set režiim) süttib, vajutage nuppu „C“ (Auto Set režiimi valija), kostab üks helisignaal, indikaator „c“ (Auto Set režiim) kustub ja seejärel lülitub Auto Set funktsioon välja.

Märkus.

Automaatseadistuse režiimis Auto Set ei saa külmiku ja sügavkülmiku temperatuuri reguleerida. Kui vajutate külmiku või sügavkülmiku temperatuuri reguleerimiseks nuppu „A“ või „B“, vilgub märgutuli „a“ (külmiku indikaator) või „b“ (sügavkülmiku indikaator) ja kostab kiire heli, mis näitab, et seda toimingut ei saa teha.

Kui Auto Set režiimis on erinevate juhtimismeetodite töttu seadistatud funktsioon Super-Cool või Super-Freeze, siis indikaator c (Auto Set režiim) kustub ja seejärel väljub seade Auto Set funktsioonist automaatselt.

Avatud ukse helisignaal

Kui külmiku uks jääb liiga kauaks lahti või ei ole korralikult suletud, teeb külmik määratud intervallide järel piiksu, et tuletada meelde, et uks tuleb õigeaegselt sulgeda.

Voolukatkestuse aegne sätete talletamine

Seade peab meeles väljalülitamise hetkel olnud tööoleku. Pärast uuesti sisselülitamist jätkab see tööd vastavalt seadistusele enne väljalülitamist.

Veedosaator

1. Veedosaatorist saab lasta jahedat joogivett.
2. Veepaaki tuleb enne esimest kasutamist puhastada (vt HOOLDUS JA PUHASTAMINE).

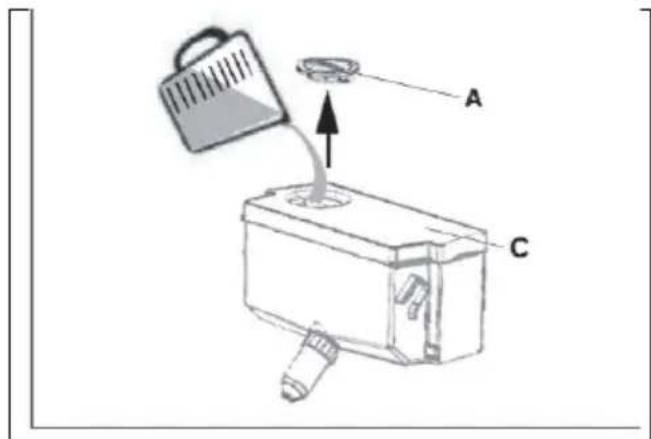

Veepaagi täitmine

HOIATUS!

▶ Kasutage ainult joogivett.

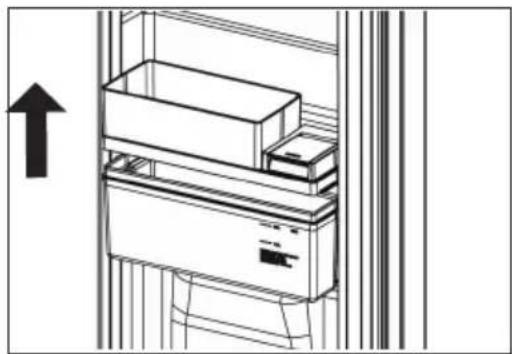

1. Veenduge, et veepaak on õigesti sisestatud (vt osa SEADME TUTVUSTUS).

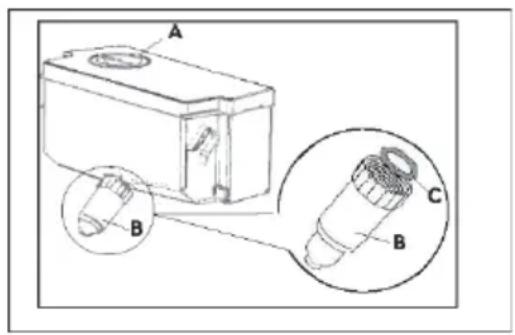

2. Pöörake ja tõstke ümmargune kaas (A) üles ning täitke veepaak värske joogiveega.
3. Täitke paak ainult vastava märgistuseni (2,5 l), kuna vastasel juhul võib vesi ukse avamisel ja sulgemisel üle serva voolata.
4. Sulgege ümmargune kaas (A), kuni see oma kohale klõpsatab.

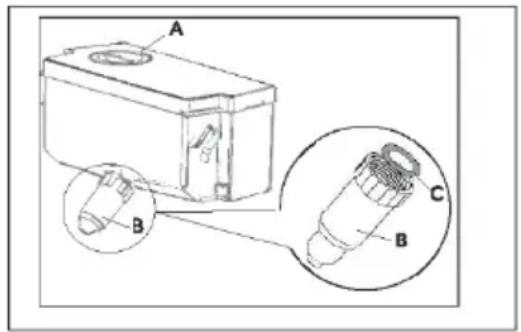

▶ Enne täitmist eemaldage jääkvesi ja puhastage veepaak.
Kui te ei vaja vett pikemat aega, tühjendage paak ja pange tühi puhastatud paak oma kohale tagasi.
▶ Veepaagi kate (C) aitab ka energiat säästa. Kui te ei soovi pikema aja jooksul veedo-saatorist vett võtta, asetage siiski kate oma kohale, kuna sel on paremad isoleerivad omadused ning see säästab energiat.

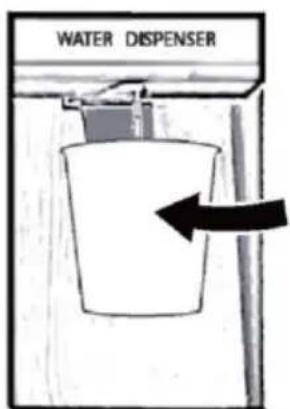

Vee võtmine dosaatorist

1. Asetage klaas vee väljalaskeava alla.
2. Lükake seda ettevaatlikult vastu veedosaatori kangi. Veenduge, et klaas on dosaatoriga samal joonel, et vesi üle serva ei pritsiks.

WATER DISPENSER

*Ainult mudelitele HCR3818EWMM, HCR3818EWPT, HCR7818DWPT, HCR39F19EWMM ja HCR39F19EWPT (UK).

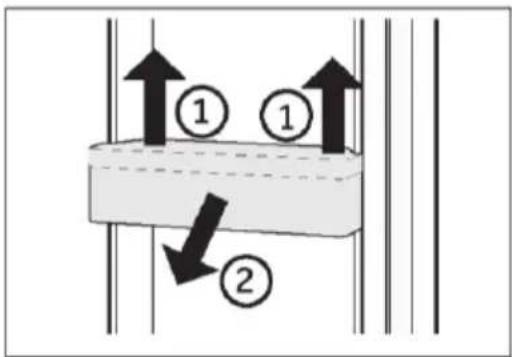

Ukseriiuleid saab puhastamiseks eemaldada.

Võtke kinni riiuli kummastki küljest, tõstke riiulit ülespoole (1) ja eemaldage see (2).

Ukseriiuli tagasi oma kohale panemiseks tehke ülaltoodud toimingud vastupidises järjekorras.

MUDELIST OLENEV KOMPONENT: nõuetele vastava temperatuuri indikaator

Nõuetele vastava temperatuuri indikaatorit saab kasutada tasemest +4 °C madalamate temperatuurid hindamiseks. Kui indikaatoril ei ole kuvatud „OK“, vähendage järkjärguliselt temperatuuri sätet.

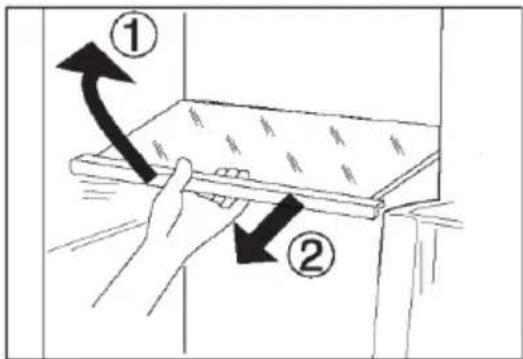

Reguleeritavad riiulid

Riiulite körgust saab säilitusvajadustest lähtuvalt kohandada.

1. Riiuli ümberpaigutamiseks eemaldage see – tõstke riiuli tagaserva (1) ja tõmmake riiul välja (

2. Riiuli uuesti külmikusse paigutamiseks asetage see kummalgi küljel olevatele eenditele ja lükake riiulit tahapoole, kuni selle tagaserv on külgedel olevatesse süvenditesse fikseeritud.

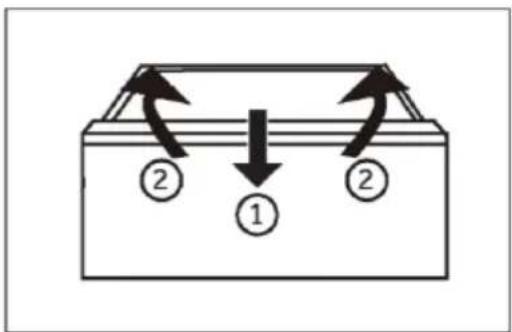

Sahtli väljavõtmiseks tömmake see maksimaalses ulatuses välja (1), tõstke üles ja eemaldage (2).

Sahtli tagasi oma kohale panemiseks tehke ülaltoodud toimingud vastupidises järjekorras.


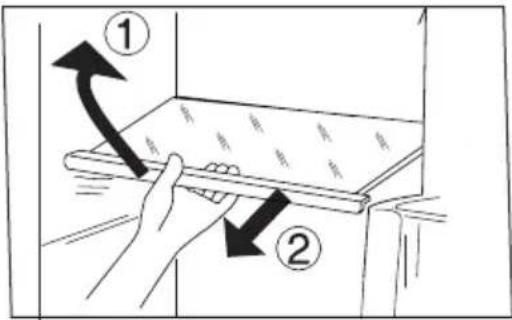

Reguleeritavad riiulid

Riiulite körgust saab reguleerida vastavalt teie hoiustamisvajadustele.

1. Riiuli ümberpaigutamiseks eemaldage see esmalt, tõstes i esiserva ① üles ja tömmates välja ②.
2. Selle tagasipaigaldamiseks pange see mölemal küljel asuvatele kõrvadele ja lükake see kõige tagumisse asendisse, kuni riiuli tagumine osa on fikseeritud külgedel olevate pilude sisse.

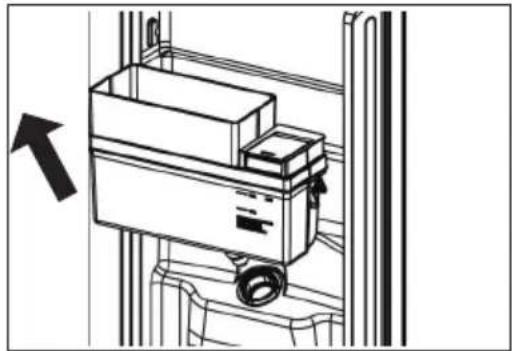

Veekeetja koostu lahtivõtmine

Tõmmake veekeetja üldises suunas vasaku ülaosa suunas (noolega näidatud suunas).

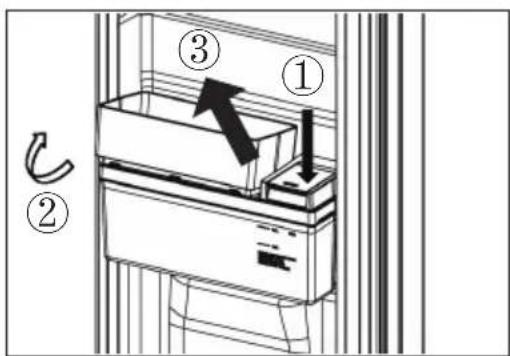

Veekeetjate pudelihoidja lahtivõtmine

Vajutage veekeetja kaant①, tõstke pudeli alus sissepoole ②, tömmake pudelipõhja välisserv väljapoole, seejärel tömmake kogu asi väljapoole③.

Veekeetja kaane lahtivõtmine

Tõstke tila kate ja pudeli alus üles (noolega näidatud suunas)

Kui seade on sisse lülitatud, vöib öige temperatuurini jõudmiseks kuluda kuni 12 tundi.

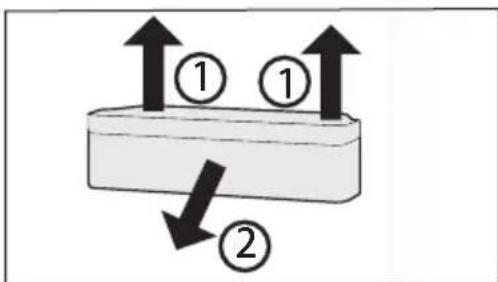

Eemaldatavad ukseriiulid/pudelihoidja

Ukseriiulid saab puhastamiseks eemaldada:

Asetage käed riiuli mölemale küljele, tõstke see üles (1) ja tömmake välja (2).

Ukseriuli sisestamiseks tehakse ülaltoodud toimingud

① ① ②

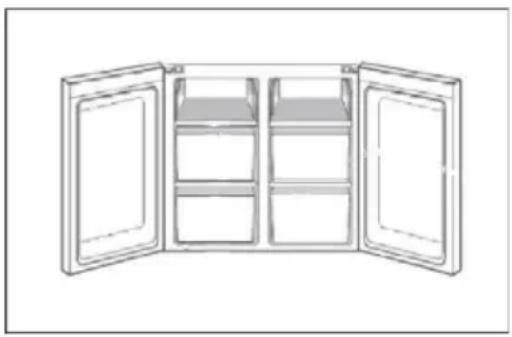

Suurtes anumates toiduainete sügavkülmikusse panemine

Kui soovite sügavkülmikusse panna suurtes anumates toiduaineid:

▶ pärast ülemise külmutusaluse eemaldamist või
▶ eemaldage mölemad ülemised külmutusalused ja keskmine sügavkülmiku sahtel ning pange toit otse alumistele külmutusalustele.

1. Eemaldatav veepaak

Veepaaki saab puhastamiseks eemaldada ja uuesti paigaldada samamoodi nagu ukseriiuleid.

2. Sisestage veepaak

Asetage veepaak asendisse, kus dosaatori tila (B) sobitub ukse sees olevasse avasse. Veenduge, et veepaak on lukustatud.

A B C B

Külmiku ukse avamisel süttib valgusdioodiga sisevalgusti. Tulede intensiivsust ei mõjuta seadme ükski säte.

Nõuanded energiatarbe vähendamiseks

▶ Veenduge, et seadme ventilatsioon vastab nõuetele (vaadake osa „PAIGALDAMINE“).
- Ärge paigutage seadet otsese päikesevalguse kätte ega soojusallikate (näiteks ahju või kütteseadme) lähedusse.
▶ Hoiduge tarbetult madalate temperatuuride seadistamisest. Mida madalam on temperatu säte, seda suurem on seadme energiatarve.
▶ Energiatarve suureneb möningate funktsioonide (näiteks kiirkülmutusfunktsiooni POWER-FREEZE) kasutamisel.
Laske soojal toidul enne selle külmkappi panemist maha jahtuda.
▶ Hoidke seadme ust võimalikult vähest aega avatuna.
▶ Öhuvoolu takistuste välistamiseks ärge täitke külmkappi liigselt.
Jälgige, et toiduainete pakendites oleks võimalikult vähe õhku.
- Uksetihendid peavad olema puhtad, et uks alati korralikult sulguks.
▶ Sulatage külmutatud toiduaineid külmiku kambris.
Kõige energiasäästlikum konfiguratsioon nõuab, et seadme sahtlid, toidukast ja riiulid oleksid tehaseseisukorras ning toit tuleks paigutada nii kaugele kui võimalik ilma õhukanali väljalaskeavasid blokeerimata.

HOIATUS!

Enne puhastamist lahutage külmkapp vooluvõrgust.

Puhastamine

Puhastage külmkappi siis, kui selles on vähe toiduaineid või see on tühi.

Külmkappi tuleb puhastada iga nelja nädala järel – see tagab seadme nõuetekohase hoolduse ja aitab vältida ebameeldiva lõhna teket.

HOIATUS!

Seadme puhastamisel ei tohi kasutada abrasiivset harja, traatkäsna, pesuvahendi pulbrit, bensiini, amüülatsetaati, atsetooni, sarnaseid orgaanilisi lahuseid ega happelisi või leeliselisi lahuseid. Kahjustuste vältimiseks kasutage spetsiaalset külmkapi puhastusvaheri
- Ärge pihustage ega loputage seadet puhastamise ajal.
- Ärge kasutage seadme puhastamiseks veepihustit ega auru.
- Ärge puhastage külmi klaasriiuleid kuuma veega. Järsk temperatuurimuutus võib põhjustada klaasi purunemise.
- Ärge puudutage sügavkülmiku kambri sisepinda, sest käed võivad kambri sisepinna külge jääda. Eriti kohaldub see siis, kui käed on märjad.
Kütteperioodil kontrollige külmutatud toiduainete seisundit.

Jälgige, et uksetihend oleks alati puhas.

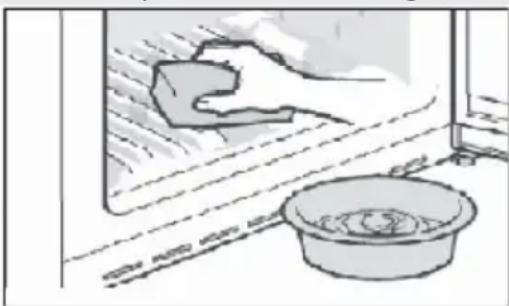

▶ Puhastage külmkapi sisemust ja korpust soojas vees ning neutraalses puhastusvahendis niisutatud svammiga.
1. Puhastage külmiku sisemust ja välispinda, sealhulgas uksetihendit, ukseraami, klaasriiuleid, kaste jne, pehme rätiku või käsnaga, mis on kastetud sooja vette (millesse võib lisada neutraalset pesuvahendit).

1. Vedeliku mahavalgumise korral eemaldage kõik määrdunud osad, loputage otse voolava veega, kuivatage ja asetage tagasi külmkappi.

2. Mahavoolanud koore (nt koor, sulava jäätis) korral eemaldage köik saastunud osad, asetage need möneks ajaks sooja vette temperatuuril umbes 40 °C, seejärel loputage voolava veega, kuivatage ja asetage tagasi külmikusse.

3. Kui külmiku sisse (riiulite või sahtlite vahele) satub mõni väike osa või komponent, kasutage selle vabastamiseks väikest pehmet harja. Kui te ei ulatu osani, võtke ühendust Haieri teenindusega.

▶ Loputage ja kuivatage pehme riidelapiga.

- Ärge puhastage seadme osi nõudepesumasinas.

▶ Enne seadme taaskäivitamist oodake vähemalt viis minutit, sest sagedane käivitamine võib kompressorit kahjustada.

Sulatamine

Külmiku ja sügavkülmiku kambrite sulatamine on automaatne, nende käsitsi sulatamine ei ole vajalik.

Veepaagi puhastamine

1. Võtke veepaak seadmest välja.
2. Eemaldage kate (A).
3. Keerake jaoturi tila(B) lahti.
4. Puhastage veepaaki ja tila sooja jooksva vee ja vedela nõudepesuvahendiga. Loputage jääkuubikuvalmistajat põhjalikult.
5. Kinnitage dosaatori tila (B) ja kontrollige, et see oleks kindlalt veepaagi külge kruvitud ja valge rõngastihend (C) on öiges asendis.

* Ainult mudelitele HCR3818EWMM, HCR3818EWPT, HCR7818DWPT, HCR39F19EWMM ja HCR39F19EWPT (UK).

A B C B

Märkus.

Kui veepaak ei ole korralikult sisestatud, vöib ühenduskohast vett tilkuda.
- Ärge kasutage veepaagi eemaldamisel ega paigaldamisel liigset jõudu, et seda mitte kahjustada.

Valgusdioodi vahetamine

HOIATUS!

Ärge asendage valgusdioodiga valgustit ise, seda võib vahetada vaid tootja või volitatud hooldustehnik.

Valgusallikaks on valgusdiood, millel on väike energiatarve ja pikk kasutusiga. Valgustiga seotud probleemide korral võtke ühendust klienditeenindusega. Vaadake osa „KLIENDITEENINDUS“.

Valgusallikat (ainult LED) võib vahetada ainult asjatundja.

Seadme valgusallika energiatõhususe klass on „F“.

Kamber	Pinge	Energiatõhususe klass	Mudel
Külmiku ülemine lamp	12 V	F	HCR3818****HCR7818DNMMHCR7818DWPTHCR39F19****
Külmiku tagavalgusti	12 V	F	HCR7818DNMMHCR7818DWPT

Pikaajaline mittekasutamine

Kui te ei kavatse seadet pikemal ajaperioodil kasutada, järgige alljärgnevaid suuniseid.

▶ Võtke toiduained külmkapist välja.
▶ Lahutage toitekaabel.
▶ Puhastage seadet eespool kirjeldatud viisil.
▶ Hoidke uksed lahti, et vältida halbade löhnade teket seadme sees.

Märkus.

Lülitage külmkapp välja vaid siis, kui see on vältimatult vajalik.

Seadme teisaldamine

1. Võtke toiduained külmkapist välja ja lahutage seade vooluvõrgust.
2. Fikseerige riiulid ning külmiku ja sügavkülmiku muud liikuvad osad kleeplindiga.
3. Külmkappi ei tohi külmutussüsteemi kahjustuste välistamiseks kallutada rohkem kui 45 kraadi.

HOIATUS!

• Ärge töstke külmkappi selle käepidemetest.
• Ärge asetage seadet horisontaalselt põrandapinnale.

Paljusid tekkida võivaid probleeme saab kõrvaldada ilma mingite eriteadmisteta. Probleemide korral järgige allpool välja toodud suuniseid, enne kui võtate ühendust müügijärgse teenindusega. Vaadake osa „KLIENDITEENINDUS“.

HOIATUS!

▶ Enne hooldustoiminguid lahutage seadme väljalülitamiseks toitepistik pistikupesast.
Elektriseadmete remonditöid võivad teha vaid kvalifitseeritud elektrikud, sest ebaõige remondiga võivad kaasneda märkimisväärsed kahjustused.

Kahjustunud toitekaabli võib ohtude minimeerimiseks välja vahetada üksnes tootja, tootja volitatud hooldustehnik või sarnase kvalifikatsiooniga spetsialist.

Probleem	Võimalik põhjus	Võimalik lahendus
Kompressor ei tööta.	Toitepistik ei ole vooluvõrku ühendatud.Aktiveeritud on seadme sulatustsükkel	Ühendage toitepistik.See on automaatse sulatamise korral normaalne
Seade käivitub sageli või on selle käitustsükkel liiga pikk.	Sise- või välistemperatuur on liiga kõrge.Seade on olnud pikemat aega välja lülitatud.Seadme uks ei ole korralikult suletud.Ust avatakse liiga sageli või hoitakse seda liiga kaua lahti.Sügavkülmiku kambrile on valitud liiga madal temperatuuri säte.Ukse tihend on määrdunud, kulunud, pragunenud või mittesobiv.Õhuringlus ei vasta nõuetele.	Sellisel juhul on normaalne, kui käitusükkel on tavalisest pikem.Üldjuhul kulub seadmel ette nähtud temperatuuri saavuta-miseks 8–12 tundi.Sulgege uks/sahtel, kontrollige, kas seade paikneb ühetasasel pinnal, ning veenduge, et mõni toiduaine või anum ei takista ukse sulgemist.Ärge avage ust/sahtlit liiga sageli.Töstke temperatuuri sätet, kuni saavutate rahuldava külmkapi temperatuuri. Külmkapi temperatuuri stabiliseerumiseks kulub 24 tundi.Puhastage ukse/sahtli tihend või laske klienditeenindusel see asendada.Tagage küllaldane ventilatsioon.
Külmkapi sisemus on määrdunud ja/või lõhnab.	Vajalik on külmkapi sisemuse puhastamine.Külmkapis hoitakse intensiivse lõhnaga toitu.	Puhastage külmkapi sisemus.Pakendage toit korralikult ja õhukindlalt.
Seadmest kostab anomaalseid helisid.	Seade ei paikne ühetasasel pinnal.Seade on mõne läheduses paikneva eseme vastas.	Reguleerige seadme nivelleerimiseks jalgu.Eemaldage seadme vahetust ümbrusest esemed.

Törkeotsing

Probleem	Võimalik põhjus	Võimalik lahendus
Seadme sisetem- peratuur ei ole piisavalt madal.	Temperatuur on seadistatud liiga kõrgele sättele.Külmkappi on pandud liiga soe toit.Külmkapis hoitakse liiga paljusid toiduaineid.Toiduained on üksteisele liiga lähedale paigutatud.Seadme uks/sahtel ei ole korralikult suletud.Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti.Temperatuur on seadistatud liiga madalale sättele.Super-Frz/Super-Cool funktsioon on aktiveeritud või töötab liiga kaua.	Lähtestage temperatuur.Jahutage soe toit enne selle külmkappi panemist.Jälgige, et säilitatavate toiduainete kogus poleks ülemäära suur.Jätke vajaliku õhuvoolu taga-miseks toiduainete vahele veidi ruumi.Sulgege uks/sahtel.Ärge avage ust/sahtlit liiga sageli.Lähtestage temperatuur.Lülitage Super-Frz/Super-Cool funktsioon välja
Seadme sisetem- peratuur on liiga madal.
Külmiku kambris tekib kondensaat.	Ümbritsev keskkond on liiga soe ja liiga niiske.Seadme uks/sahtel ei ole korralikult suletud.Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti.Toiduanumad või vedelikke sisaldavad nõud on katmata.	Töstke temperatuuri sätet.Sulgege uks/sahtel.Ärge avage ust/sahtlit liiga sageli.Laske kuumal toidul enne selle külmkappi panemist toatempe-ratuurile jahtuda ning katke toidud ja vedelikud.
Külmkapi välispinnale,uste vahele või ukse ja sahtli vahele koguneb kondensaati.	Ümbritsev keskkond on liiga soe ja liiga niiske.Uks ei ole nõuetekohaselt suletud.Seadmesisese külma õhu ja ümbritseva keskkonna sooja õhu kokkupuutel tekib kondensaat.	See on niisketes ilmastikuoludes normaalne ja muutub niiskustaseme langedes.Jälgige, et uks/sahtel oleks korralikult suletud.
Sügavkülmiku kambris on liigselt jääd ja härmatist.	Toiduained ei olnud nõuetekohaselt pakendatud.Seadme uks/sahtel ei ole korralikult suletud.Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti.Ukse/sahtli tihend on määrdunud, kulunud, pragunenud või mittesobiv.Mõni ese või toiduanum ei võimalda ust/sahtlit korralikult sulgeda.	Pakendage toiduained alati korralikult.Sulgege uks/sahtel.Ärge avage ust/sahtlit liiga sageli.Puhastage ukse/sahtli tihend või laske see uuega asendada.Paigutage ukse/sahtli nõuete-kohaseks sulgemiseks riiulid, ukseriulid või külmkapis olevad toiduanumad ümber.
Külmkapi küljed ja ukseliist soojenevad.	-	See on normaalne.
Seadmest kostab anomaalseid helisid.	Seade ei paikne ühetasasel pinnal.Seade on möne läheduses paikneva eseme vastas.	Reguleerige seadme nivelleerimiseks jalgu.Eemaldage seadme vahetust ümbrusest esemed.
Seadmest kostab vee voolamisele sarnane tasane heli.	-	See on normaalne.
Seade genereerib helisignaali.	Külmiku kambri uks on lahti.	Sulgege uks.
Seadmest kostab vaikne surisev heli.	Kondensniiskust vähendav süsteem on sisse lülitunud	See aitab vältida kondenseerumist ja on normaalne
Seadme sisevalgusti või jahutussüsteem ei tööta.	Toitepistik ei ole vooluvõrku ühendatud.Seadme toitevarustus puudub.Valgusdioodiga valgusti on kahjustunud.	Ühendage toitepistik.Kontrollige ruumi elektrivarustust. Vajadusel helistage elektriette-võttesse.Helistage valgusti asendamiseks teenindusse.

Tehnilise toega ühendust võtmiseks avage veebileht https://corporate.haier-europe.com/en/ning valige asjaomane tootemark ja riik. Teid suunatakse konkreetsele veebilehele, kust leiate telefoninumbri ja vormi tehnilise toega ühendust võtmiseks.

Voolukatkestus

Voolukatkestuse korral peaks toit umbes 5 tundi ohutult külmana püsima. Järgige pikaajalise voolukatkestuse korral alljärgnevaid soovitusi, millest kinnipidamine on eriti oluline suvel.

▶ Avage ust/sahtlit nii harva kui võimalik.
▶ Voolukatkestuse korral ärge pange külmkappi uusi toiduaineid.
Kui voolukatkestusest on ette teatatud ja katkestus kestab kauem kui 5 tundi, valmistage jääd, pange see sobivasse anumasse ja asetage külmiku kambri ülemisse sektsiooni.
▶ Kohe pärast toitevarustuse taastumist on vajalik toiduainete ülevaatus.
Külmkapi sisetemperatuur tõuseb voolukatkestuse või muu rikke korral, mistõttu vähenevad nii toiduainete säilivusaeg kui ka nende kvaliteet ja söödavus. Terviseriskide minimeerimiseks tuleks kõik üles sulanud toiduained koheselt tarbida või küpsetada ja uuesti külmutada (kui see on asjakohane).

Voolukatkestuse aegne sätete talletamine

Pärast toitevarustuse taastumist lülitub seade sisse toitekatkestusele eelnenud sätetega.

Lahtipakkimine

HOIATUS!

Seade on raske. Seda peab teisaldama vähemalt kaks inimest.
▶ Hoidke kõiki pakendi komponente lastele kättesaamatus kohas ja kõrvaldage need keskkonnasäästlikult.
▶ Võtke seade pakendist välja.
▶ Eemaldage köik pakendi komponendid.

Keskkonnatingimused

Toatemperatuur peaks alati jääma vahemikku 10–43 °C, sest toatemperatuur võib mõjutada seadmesisest temperatuuri ja külmkapi energiatarvet. Ärge paigaldage seadet ilma isolatsioonita muude soojust kiirgavate seadmete (näiteks ahju või teise külmiku) lähedusse.

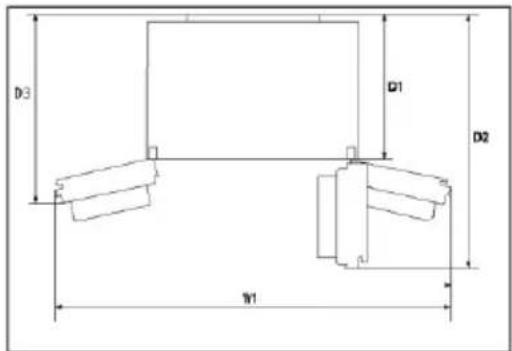

Ruuminõuded

Ukse avamiseks vajalik ruum:

$$ W 1 = 1 3 2 5 \mathrm{mm} $$

$$ D 1 = 5 7 0 \mathrm{mm} $$

$$ D 2 = 1 0 0 4 \mathrm{mm} $$

$$ D 3 = 9 5 6 \mathrm{mm} $$

Vajalik ruum ukse avamisel:(HCR39F19*)

$$ W 1 = 1 5 3 4 \mathrm{mm} $$

$$ D 1 = 6 6 0 \mathrm{mm} $$

$$ D 2 = 1 1 4 2 \mathrm{mm} $$

$$ D 3 = 1 0 3 5 \mathrm{mm} $$

Ventilatsiooni ristlõige

Ohutuskaalutlustel seadme küllaldase ventilatsiooni taga-miseks tuleb järgida välja toodud ventilatsiooni ristlõi-kega seonduvaid nõudeid.

Seadme tsentreerimine ja nivelleerimine

Seade tuleb paigutada ühetasasele ja stabiilsele pinnale

1. Kallutage külmkappi veidi tahapoole.
2. Reguleerige jalad soovitud kõrgusele.
   Veenduge, et vahekaugus hingepoolest seinast on vähemalt 10 cm, et ust saaks nõuetekohaselt avada.

D3 D1 D2 M1

10 cm 10 cm 10 cm

1. max 45° 2.

Märkus.

Autonoomne külmutusseade ei ole möeldud kasutamiseks integreeritud seadmena.

1. Kontrollige seadme stabiilsuse hindamiseks selle diagonaaltegi. Mõningane kalle kummaski suunas peaks olema ühesugune. Vastasel juhul võib karkass deformeeruda, millega võiks kaasneda uksetihendite leke. Kerge kaldenurk tagakülje suunas hõlbustab ukse sulgemist.

Uste täppisreguleerimine

Kui uksed ei ole ühel tasandil, saab selle kõrvaldamiseks kasutada alljärgnevaid meetmeid.

Reguleeritava jala kasutamine

Pöörake reguleeritavat jalga selle üles või alla keeramiseks noolega osutatud suunas.

Vajadusel võtke ühendust müügijärgse teenindusega.

Märkus.

Külmkapi kasutamisel võib uste tasapinnalisus selles olevate toiduainete kaalu tõttu muutud. Sel juhul reguleerige uksi ülaltoodud meetodeid järgides uuesti.

Paigaldamine

2 h

Ooteaeg

Kasutajapoolset sekkumist mittevajav määrdeõli asub kompressoris olevas kapslis. Öli võib transportimisega kaasneva seadme kaldumise tõttu suletud torustikku voolata. Oodake enne seadme vooluvõrku ühendamist vähemalt kaks tundi, et õli saaks tagasi kapslisse valguda

Seadme vooluvõrku ühendamine

Enne seadme vooluvörku ühendamist kontrollige, kas:

▶ toiteallikas, pistikupesa ja kaitsmed vastavad andmesildil välja toodud parameetritele;
▶ pistikupesa on maandatud ning kasutusel pole mitme pistikuga adaptereid ega pikendusjuhtmeid;
▶ toitepistik ja pistikupesa vastavad nõuetele.

Ühendage pistik nõuetekohaselt paigaldatud pistikupesaga.

HOIATUS!

Ohtude minimeerimiseks võib kahjustunud toitekaabli asendada vaid klienditeenindus (vaadake garantiikaarti).

Tehnilised andmed

ET

Määrusele (EL) nr 2019/2016 vastavad toote spetsifikatsioonid

Tootemark	Haier	Haier	Haier	Haier
Mudeli nimi / identifikaator	HCR3818EN**	HCR3818EW**	HCR7818DN**	HCR7818DW**
Mudeli kategooria	Külmik- sügavkülmik	Külmik- sügavkülmik	Külmik- sügavkülmik	Külmik- sügavkülmik
Energiatõhususe klass	E	E	D	D
Aastane energiatarve	290	290	230	230
Kogumaht (l)	467	463	467	463
Külmiku maht (l)	311	307	311	307
Sügavkülmiku maht (l)	156	156	156	156
Tärnides väljendatud hinnang
Teiste temperatuur	Ei kohaldu	Ei kohaldu	Ei kohaldu	Ei kohaldu
Külmavaba süsteem	Jah	Jah	Jah	Jah
Toiduainete külmutamine	10	10	10	10
Kliimaklass (2)	SN-N-ST-T	SN-N-ST-T	SN-N-ST-T	SN-N-ST-T
Müraklass ja õhus leviva müra tase (db(A) re 1pW)	B(35)	B(35)	B(35)	B(35)
Temperatuuri tõusu aeg (h)	10	10	10	10
Seadme tüüp	Autonoomne	Autonoomne	Autonoomne	Autonoomne
Muud	-	-	-	-

Tehnilised andmed

ET

Määrusele (EL) nr 2019/2016 vastavad toote spetsifikatsioonid

Tootemark	Haier	Haier
Mudeli nimi / identifikaator	HCR39F19ENPT**	HCR39F19EWMM HCR39F19EWPT(UK)
Mudeli kategooria	Külmik- sügavkülmik	Külmik- sügavkülmik
Energiatõhususe klass	E	E
Aastane energiatarve	350 350
Kogumaht (I)	651 651
Külmiku maht (I)	420 420
Sügavkülmiku maht (I)	231 231
Tärnides väljendatud hinnang
Teiste temperatuur	Ei kohaldu	Ei kohaldu
Külmavaba süsteem	Jah	Jah
Toiduainete külmutamine	12 12
Kliimaklass (2)	SN-N-ST-T	SN-N-ST-T
Müraklass ja õhus leviva müra tase (db(A) re 1pW)	B(35)	B(35)
Temperatuuri tõusu aeg (h)	10	10
Seadme tüüp	Autonoomne	Autonoomne
Muud	-	-

Tehnilised andmed

Selgitused:

- Jah, esiletõstetud

(1) Põhineb standarditele vastavuse 24-tunnise testi tulemustel. Tegelik tarbimine sõltub seadme kasutusalast ja asukohast.
(2) Kliimaklass SN: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva öhu temperatuur on vahemikus 10 °C ja 32 °C

Kliimaklass N: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva öhu temperatuur on vahemikus 16 °C ja 32 °C

Kliimaklass ST: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva öhu temperatuur on vahemikus 16 °C ja 38 °C

Kliimaklass T: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva öhu temperatuur on vahemikus 16 °C ja 43 °C

Täiendavad tehnilised andmed

Pinge/sagedus	220–240V ~/ 50Hz
Sisendvool (A)	1.5 (HCR3818*, HCR7818*)1.8 (HCR39F19*)
Peakaitse (A) 16
Jahutusvedelik R600a
Mõõtmed (K/L/S millimeetrites)	1815/833/650 (HCR3818*,HCR7818*)1905/908/748 (HCR39F19*)

Küsimuste korral pöörduge ettevõtte Haier klienditeeninduse poole. Tungivalt soovitatav on kasutada originaalvaruosi.

Seadmega seotud probleemide puhul vaadake esmalt osa „Veaotsing”.

Kui seal täpsustatud meetmed ei kõrvalda probleemi:

▶ võtke ühendust kohalikuga edasimüüjaga või
▶ helistage ettevõtte Euroopa kõnekeskusesse (telefoninumbrid on välja toodud allpool) või
teeninduse ja toe ala aadressil www.haier.com, kus saate teenuse aktiveerida
▶ nõuda ja leida ka KKK-sid.

Teenindusega ühendust vöttes peavad teil käepärast olema alljärgnevad andmed. Vastav teave on välja toodud andmesildil.

Mudel ____

Seerianumber

Garantiinõuete korral kontrollige ka tootega kaasasolevat garantiikaarti.

Ettevõtte kõnekeskused Euroopas
Riik*	Telefoninumber	Tariif
Haier Italy (IT)	199 100 912
Haier Spain (ES)	902 509 123
Haier Germany (DE)	0180 5 39 39 99	Kõneminut 14 senti (lauatelefon)Kõneminut maksimaalselt 42 senti (mobiiltelefon)
Haier Austria (AT)	0820 001 205	Kõneminut 14,53 senti (lauatelefon)Kõneminut maksimaalselt 20 senti (muud liinid)
Haier United Kingdom (UK)	0333 003 8122
Haier France (FR)	0980 406 409

Klienditeenindus

* Teisi riike puudutava teabe leiate veebilehelt www.haier.com.

Haier Europe Trading S.r.l

Ühendkuningriigi filiaal

Minimaalne garantii on: 2 aastat ELi riikides, 3 aastat Türgis, 1 aasta Ühendkuningriigis, 1 aasta Venemaal, 3 aastat Rootsis, 2 aastat Serbias, 5 aastat Norras, 1 aasta Marokos, 6 kuud Alžeerias, Tuneesias seaduslikku garantiid ei nõuta.

*Seadme remondiks vajalike varuosade periood:

Termostaadid, temperatuuriandurid, trükkplaadid ja valgusallikad on saadaval vähemalt seitse aastat pärast mudeli viimase seadme turustamist. Ukse käepidemed, uksehinged, alused ja sahtlid on saadaval vähemalt seitse aastat ning uksetihendid vähemalt kümme aastat pärast mudeli viimase seadme turustamist.

* Lisateavet toote kohta leiate aadressilt https://eprel.ec.europe.eu/ või skannides seadmega kaasasoleval energiamärgisel olevat QR-koodi.

Naudotojo vadovas
