KASUTUSJUHEND PCI30BCVW6BB CANDY

Soovitame säilitada paigaldus- ja kasutusjuhised hilisemaks kasutamiseks ning enne pliidi paigaldamist märkige üles selle seerianumber juhuks, kui vajate müügijärgse teeninduse abi.

HOIATUS: seade ja selle ligipääsetavad osad kuumenevad kasutamise ajal. Olge ettevaatlik, et mitte puudutada küttekeha. Alla 8-aastaseid lapsed tuleb seadmest eemal hoida, kui neid pidevalt ei jälgita. HOIATUS: kasutage ainult toiduvalmistusseadme tootja välja töötatud või seadme tootja poolt kasutusjuhendis sobivana märgitud pliidiplaadikaitseid või seadmesse sisse ehitatud pliidiplaadikaitseid. Valede kaitsete kasutamine võib põhjustada önnetusi.

HOIATUS: järelevalveta toiduvalmistamine pliidiplaadil rasva või öliga võib olla ohtlik ja põhjustada tulekahju.

ÄRGE KUNAGI püüdke kustutada tuld veega, vaid lülitage seade välja ja seejärel katke leek, nt kaane või tuletekiga.

HOIATUS: tuleoht: ärge hoidke esemeid toiduval-mistamise pinnal.

HOIATUS: kui pind on pragunenud, ärge puudutage klaasi ja lülitage seade elektrilöögiohu vältimiseks välja.

Seda seadet võivad kasutada lapsed alates 8. eluaastast ja inimesed, kellel on vähenenud füüsilised, sensoorsed või vaimsed võimed või kellel puuduvad kogemused ja teadmised, kui neile on antud järelevalve või juhised seadme ohutu kasutamise kohta ja nad mõistavad sellega seotud ohte. Jälgige, et lapsed seadmega ei mängiks. Kui puhastus- ja hooldustoiminguid teevad lapsed, tuleb neid kindlasti jälgida.

ETTEVAÄTUST: küpsetamist tuleb jälgida.

Lühiajalist toiduvalmistamist tuleb pidevalt jälgida.

Raskete põletuste vältimiseks on rangelt soovitatav hoida lapsi eemal küpsetamisseadistest, kui need töötavad või on välja lülitatud, kuni jääksoojuse näidik on sisse lülitatud.

Seade ei ole möeldud kasutamiseks välise taimeri või eraldi kaugjuhtimissüsteemi abil.

Ärge vaadake pliidiplaadi halogeenlambi elemente, kui need on olemas.

Ühendage toitekaabliga pistik, mis talub sildil näidatud pinget, voolu ja koormust ning millel on maanduskontakt. Pistikupesa peab sobima sildil näidatud koormusega ja selle maanduskontakt peab olema ühendatud ja töökorras. Maandusjuht on kollaroheline. Selle toimingu peab tegema vastava kvalifikatsiooniga spetsialist. Kui pistikupesa ja seadme pistik ei ühildu, paluge kvalifitsee-ritud elektrikul asendada pistikupesa muu sobiva tüübiga.

Pistik ja pistikupesa peavad vastama paigaldusriigi kehtivatele normidele. Ühenduse toiteallikaga saab teha ka seadme ja toiteallika vahele paigal- datava omnipolaarse kaitselülitiga, mis suudab taluda maksimaalset ühendatud koormust ja mis vastab kohaldatavale seadusele.

Kollarohelist maandusjuhet ei tohi kaitselülitiga katkestada. Ühendamiseks kasutatav pistikupesa või omnipolaarne kaitselüliti peab pärast seadme paigaldamist olema kergesti ligipääsetav.

Ühenduse lahutamiseks vöib kasutada ligipääsetavat pistikut vöi lisada fikseeritud juhtmestikku lüliti vastavalt juhtmestike eeskirjadele.

Toitekaabli kahjustuste korral peab selle ohtude minimeerimiseks välja vahetama tootja, tootja hool-dustehnik või sarnase kvalifikatsiooniga isik. Maandusjuht (kollaroheline) peab olema klemmiploki kül-jel pikem kui 10 mm. Sisejuhtide osa peab vastama pliidiplaadi tarbitavale võimsusele (näidatud sildil).

Toitekaabli tüüp peab olema H05 GG-F.

Ärge asetage pliidiplaadile metallesemeid, nagu noad, kahvlid, lusikad või kaaned. Need võivad kuumeneda.

Alumiiniumfooliumi ja plastikpanni ei tohi paigaldada köetavale kohale.

Pärast iga kasutamist tuleb pliidiplaati veidi pu-hastada, et vältida mustuse ja rasva kogunemist. Kui mustust ja rasva ei eemaldata, siis kuumuta-takse seda pliidikasutamisel uuesti, tekitades suitsu ja ebameeldivat löhna ning tulekahjuohtu.

Ärge kunagi kasutage seadme puhastamiseks auru ega survepesurit.

Ärge puudutage kütteseadiseid töötamise ajal ega mönda aega pärast kasutamist.

Ärge kunagi küpsetage toitu otse klaaskeraamilisel pliidiplaadil.

Kasutage alati sobivaid köögitarbeid. Asetage pann alati küpsetava seadme keskele.

Ärge asetage midagi juhtpaneelile.

Ärge kasutage pliidiplaati tööpinnana.

Ärge kasutage pinda lõikelauana.

Ärge hoidke raskeid esemeid pliidikohal. Kui need kukuvad pliidiplaadile, võivad need kahjustusi põhjustada.

Ärge hoidke pliidiplaadil esemeid.

Ärge libistage köögitarbeid üle pliidiplaadi.

Seadme kasutamiseks nimisagedustel ei ole vaja lisatoiminguid ja -seadistamist.

Kuumutusplaadi klaasi purunemise korral tehke järgmist.

Lülitage kohe välja köik põletid ja elektriline küttekeha ning lahutage seade toiteallikast.

Ärge puudutage seadme pinda.

Ärge kasutage seadet.

1. PAIGALDUSJUHISED

KODUMASINA PAIGALDAMINE VÕIB OLLA KEERULINE TOIMING, MIS VALESTI TEOSTATUNA VÕIB TÕSISELT MÕJUTADA TARBIJAOHUTUST. SEETÖTTU PEAKS ÜLESANNET TÄITMA PROFESSIONAALSELT KVALIFITSEERITUD ISIK, KES TÄIDAB SEDA VASTAVALT KEHTIVATELE TEHNILISTELE EESKIRJADELE. KUI SEDA NÓUANNET EIRATAKSE JA PAIGALDUST TEOSTAB KVALIFITSEERIMATA ISIK, EI VASTUTA TOOTJA TOOTE TEHNILISE RIKKE EEST, OLENEMATA SELLEST, KAS SEE KAHJUSTAB ASJU VÕI VIGASTAB INIMESI.

1.1. SISSEEHITAMINE

Pliidiplaadi võib paigaldada mis tahes tööpinnale, mis on kuumakindel temperatuurini 100 °C ja mille paksus on 25–45 mm. Tööpinnast välja lõigatava vahetüki mõõtmed on näidatud joonisel 2.

Kui sisseehitatud pliidi ja allpool oleva avä vahel on ligipääsetav ruum, tuleb lisada isolatsioonimaterjalist (puidust või sarnasest materjalist) eraldussein (joonis 3).

Kui pliidiplaat on paigaldatud kappide vahele, peab pliid ja kapi vaheline kaugus olema vähemalt 17 cm (vt joonis 2) ning pliid ja tagaseina vaheline kaugus peab olema vähemalt 70 mm. Pliidiplaadi ja selle kohal oleva eseme või seadme (nt kubu) vaheline kaugus ei tohi olla väiksem kui 70 cm (joonis 4).

Sahtlis olevad metallesemed võivad õhuringluse tõttu kuumeneda.

Seetõttu on soovitatav kasutada puidust vahepaneeli.

Tähtis – joonisel 1 olev joonis näitab, kuidas hermeetikut kasutada.

Pliidiplaat paigaldatakse kaasasolevate kinnitusklambrite abil, kasutades seadme põhjas olevaid auke.

Kui 60 cm pliidiplaat paigaldatakse ahju kohale, millel pole ventilaatoriga jahutussüsteemi, on soovitatav teha sisseehitatud mööblisse avad, et tagada öige öhuringlus.

Nende avade suurus peab olema vähemalt 300 cm2 ja need peavad olema paigutatud joonisel 5 näidatud viisil.

1.2. SOBIV ASUKOHT

Seade tuleb paigaldada vastavalt kehtivatele eeskirjadele ja seda tohib kasutada ainult hästi ventileeritavas ruumis. Enne seadme paigaldamist või kasutamist lugege juhiseid.

Gaasiküttega toiduvalmistusseade tekitab soojust ja niiskust piirkonnas, kuhu see paigaldatakse. Sel põhjusel peaksite tagama hea ventilatsiooni, hoides köik loomulikud öhuavad avatuna või paigaldades kubu koos väljalasketoruga. Seadme intensiivseks ja pikaajaliseks kasutamiseks võib olla nõutav lisaventilatsioon, näiteks olemasoleva akna avamine või elektriventilaatori kiiruse suurendamine.

Kui kubu ei saa paigaldada, tuleb välisseinale või aknale paigaldada elektriventilaator, et tagada piisav ventilatsioon.

Elektriventilaator peaks suutma teha köögis täieliku öhuvahetuse 3-5 korda tunnis. Paigaldaja peab järgima asjakohaseid riiklikke standardeid.

2. ELEKTRIÜHENDUS (AINULT ÜHENDKUNINGRIIK)

Hoiatus – seade peab olema maandatud

See seade on mõeldud ainult koduseks kasutamiseks. Ühenduse toiteallikaga peab tegema pädev elektrik, tagades, et järgitakse kõiki selliseid paigaldisi käsitlevaid kehtivaid eeskirju.

Seadet tohib ühendada ainult sobiva harukarbiga, 3 kontaktiga 13-amprine pistik/pistikupesa ei sobi. Paigaldama peab kahepooluselise lüliti ja vooluahelal peab olema sobiv kaitse. Üksiku toote võimsustarbe täpsemad üksikasjad leiate kasutusjuhistest ja seadme andmesildilt.

Sisseehitatud toote puhul soovitatakse kasutada nõuetekohast kuumakindlat kaablit, kui soovite kasutada komplektis olevast kaablist pikemat kaablit.

Juhtmestik tuleb ühendada vooluvörku järgmiselt.

ÜHENDAMINE

Kollaroheline kaabel

Sinine kaabel

Pruun kaabel

HARUKLEMMIGA

Maandusühendus

Neutraalne ühendus

Faasi ühendus

Märkus. Me ei soovita haruklemmiga ühendatud elektriliste toiduvalmistusseadmetega kasutada maalühiselüliteid „kaitsme asjatu aktiveerimise“ töttu. Teile tuletatakse veel kord meelde, et seade peab olema öigesti maandatud. Tootja ei vastuta elektriseadme vale paigaldamise tagajärgede eest.

2.1. ELEKTRIÜHENDUS

Kontrollige seadme välisküljel asuval andmesildil olevaid andmeid veendumaks, et toite- ja sisendpinge on sobivad.

Enne ühendamist kontrollige maandussüsteemi.

Seaduse kohaselt peab seade olema maandatud. Kui seda eeskirja ei järgita, ei vastuta tootja inimestele või varale tekitatud kahju eest. Kui pistik ei ole veel kinnitatud, paigaldage andmesildil näidatud koormusele vastav pistik. Maandusjuhe on kollane/roheline. Pistik peab olema alati ligipääsetav.

Kui pliidiplaat on ühendatud otse elektritoiteallikaga, tuleb paigaldada kaitselüliti.

Kui toitekaabel on kahjustatud, peab kvalifitseeritud tehnik selle võimalike ohtude vältimiseks välja vahetama.

Maandusjuhe (kollaroheline) peab olema vähemalt 10 mm pikem kui faasi- ja neutraaljuhe.

Kasutatava kaabli osa peab olema pliidiplaadi võimsustarbe suhtesõige suurusega.

Vaadake andmesildilt võimsuse üksikasju ja veenduge, et toitejuhe oleks 3 × 0,75 mm2 ja tüübiga H05 GG-F.

Vooluvõrk

LIVE	L	Pruun kaabel
EARTH		Kollane/roheline kaabel
NEUTRAALNE	N	Sinine kaabel

Kui seadmele ei ole paigaldatud toitekaablit ja pistikut või muid vooluvõrgust lahutamiseks ette nähtud vahendeid, kus köigi pooluste kontaktid on eraldatud ja tagavad täieliku lahutamise liigpinge III kategooria tingimustes, märgitakse juhistes, et lahutamise vahendid tuleb ühendada püsijuhtmestikuga vastavalt juhtmestike eeskirjadele.

2.2. GAASIÜHENDUS

Need juhised on mõeldud kvalifitseeritud töötajatele. Seadmete paigaldamine peab vastama asjakohasele riiklikule standardile. (Ainult Ühendkuningriik: seaduse kohaselt peab gaasiseadme paigaldamise / kasutuselevõtu tegema gaasiseadmete volitatud paigaldaja)

5Kõik tööd tuleb teha nii, et toiteallikas oleks lahutatud.

Pliidiplaadil olev andmesilt näitab gaasi tüüpi, millega see on mõeldud kasutamiseks. Gaasivõrgu või gaasiballooniga ühendatakse pärast seda, kui olete kontrollinud, kas see on reguleeritud gaasi tüübi jaoks, millega seda kasutatakse. Kui see ei ole õigesti reguleeritud, vaadake gaasiseadete muutmiseks järgmistes lõikudes toodud juhiseid.

Vedelgaasi (balloonigaasi) puhul kasutage röhuregulaatoreid, mis vastavad asjakohastele riiklikele standarditele.

Kasutage ainult torusid, seibe ja tihendusseibe, mis vastavad asjakohastele riiklikele standarditele.

Mõne mudeli paigaldamiseks riikides, kus seda tüüpi ühendus on kohustuslik, on paigaldatud koonusliitmik. Joonisel 8 on näidatud, kuidas ära tunda erinevat tüüpi liitmikke (CY = silindriline, CO = kounuseline). Igal juhul tuleb liitmiku silindriline osa ühendada pliidiplaadiga.

Pliidi ühendamisel gaasivarustusega painduvate voolikute abil veen- duge, et vooliku maksimaalne pikkus ei ületaks 2 meetrit.

Painduv toru peab olema paigaldatud nii, et see ei puutuks kokku liikuva mööbliosaga (nt sahtliga) ega läbiks ruumi, kus see võib muljuda/väänduda või kahjustada saada.

Pliidiplaadi võimaliku kahjustamise vältimiseks järgige paigaldamisel järgmist järjestust (joonis 6).

1) Nagu joonisel näidatud, pange osad kokku sellises järjestuses.

A: 1/2 isane adapter, silindriline

B: 1/2 tihend

C: 1/2 emane gaasiadapter kooniline silindrilisega või silindriline silindrilisega

2) Pingutage liitmikke mutrivõtmega, pöörates torud õigesse asendisse.

3) Ühendage liitmik C gaasivõrguga, kasutades jäika vasktoru või painduvat terastoru.

TÄHTIS: kontrollige toruliitmikke lekete suhtes, kasutades seebivett. ÄRGE KUNAGI KASUTAGE LEEKI. Samuti veenduge, et painduv toru ei puutuks kokku kapi liikuva osaga (nt sahtliga) ja et see ei asuks kohas, kus see saaks kahjustada.

Hoiatus! Kui seadme läheduses on tunda gaasilöhna, lülitage seadme gaasivarustus välja ja helistage kohe tehnikule. Ärge otsige leket lahtise leegiga.

2.3. PLIIDIPLAADI REGULEERIMINE ERINEVATE GAASITÜÜPIDE KOHASELT

Pliidiplaadi reguleerimiseks erinevate gaasitüüpide kohaselt tehke järgmised toimingud.

• Eemaldage vöred ja põletid

• Pange põleti toele kuuskantvõti (7 mm) (joonis 7)

- Keerake düüs lahti ja asendage see kasutatava gaasiga sobiva düüsiga (vt gaasitüübi tabelit)

2.4. MINIMAALSE LEEGI REGULEERIMINE

Pärast põleti süütamist keerake juhtnupp miinimumasendisse ja eemaldage seejärel nupp (seda saab kerget survet rakendades lihtsasti eemaldada).

Reguleerimiskruvi saab reguleerida väikese klemmikruvikeeraja abil, nagu on näidatud joonisel 9. Kruvi keeramine päripäeva vähendab gaasivoolu, keeramine vastupäeva suurendab voolu – reguleerige, et saada umbes 3–4 mm körgune leek ja seejärel asendage juhtnupp.

Kui kättesaadavaks gaasivarustuseks on veeldatud naftagaas – leegi jõudeoleku seadistamiseks tuleb kruvi keerata (päripäeva) lõpuni.

Kui olete uue gaasi seadistanud, asendage seadme vana gaasi andmesilt uue gaasi andmesildiga (pliidiplaadi komplektis), mis sobib gaasitüübi jaoks, mille kohaselt seade on reguleeritud.

3. PLIIDIPLAADI KASUTAMINE – KASUTUSJUHISED

Seadet tohib kasutada ainult selleks ettenähtud viisil – koduseks toiduvalmistamiseks. Muud kasutust peetakse valeks ja see vöib seetöttu olla ohtlik. Tootja ei vastuta kahju eest, mis tuleb valest kasutamisest.

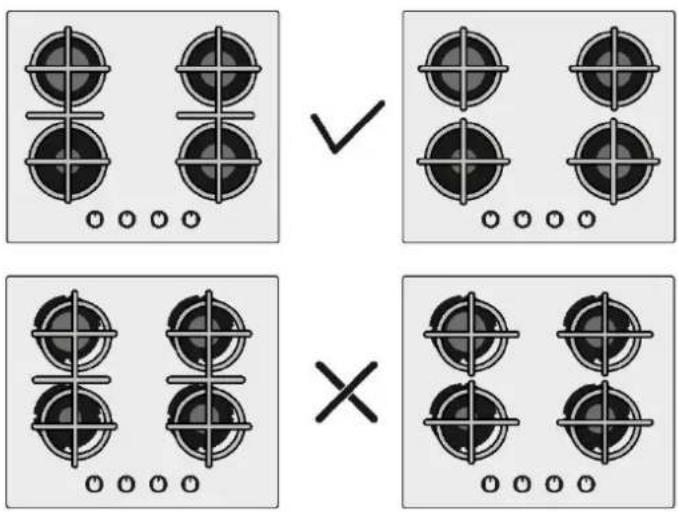

Enne põleti kasutamist veenduge, et põleti oleks võre keskel, nagu on näidatud allpool oleval joonisel.

Kui kasutate malmvõresid, siis on võre all näidatud selle asend. Veenduge, et öiget võret kasutataks öiges asendis.

Enne gaasipliidiplaadi sisselülitamist veenduge, et põletid ja põleti korgid oleksid õiges asendis.

Pliidiplaadil on põleti elektrooniline süüde.

Põletite süütamiseks toimige järgmiselt.

- Vajutage nuppu ja keerake seda vastupäeva suurema leegi sümbolini hoidke seda pärast süütamist 5 sekundit vajutatuna.

Süütesüsteem tekitab sädemeid seni, kui vajutatakse juhtnuppu

Hoiatus! Kui seadmel ei ole põleti süütamiseks elektrit, tehke tiku või tulemasina abil järgmist.

- Asetage süüdatud tikk või tulemasin põleti lähedale.

- Vajutage nuppu ja keerake seda vastupäeva suurema leegi sümbolini hoidke seda pärast süütamist 5 sekundit vajutatuna.

Holatus! Igal juhul löpetage seadme kasutamine, kui 5 sekundi pärast põleti ei sütti, ja oodake vähemalt 1 minut, enne kui proovite põletit uuesti süüdata.

ÜLDISED SOOVITUSED

Parimate tulemuste saavutamiseks kasutage tasase pinnaga toidunõusid. Pinna suurus peaks vastama gaasipõletile järgmiselt. Tabel A.

Põleti tüüp		Panni/poti läbimõõt (cm)	Võimsus (kW)	G20/20 mbar (metaan)	G30/28-30 mbar (LPG)
ABI	Abipõleti	10–18	1,00	95 l/h	73 g/h
SR	Poolsuur põleti	12–22	1,75	167 l/h	127 g/h
R	Suur põleti	16–26	2,70	257 l/h	196 g/h

Tabel A

Gaasipõletit tuleb reguleerida nii, et leek ei ulatuks üle panni põhja selle servadeni. Nõgusa või kumera alusega nõusid ei tohi kasutada. HOIATUS! Kui leek juhuslikult kustub, keerake nupp väljalülitatud asendisse ja ärge püüdke uuesti süüdata vähemalt 1 minuti looksul.

Kui gaasikraan muutub aastate jooksul keeramisel jäigaks, tuleb seda määrida.

Seda tohib teha ainult väljaöppinud hooldustehnik.

4. HOOLDUS JA PUHASTAMINE

Enne pliidiplaadi puhastamist veenduge, et seade oleks jahtunud. Eemaldage pistik pistikupesast või (kui see on otse ühendatud) lülitage toide välja.

Lapsed ei tohi ilma järelevalveta seadet puhastada ja hooldada

Ärge kunagi kasutage abrasiive, söövitavaid puhastusvahendeid, pleegitusaineid ega happeid. Ärge kasutage emailitud, lakitud ja roostevabast terasest osadel happelisi ja leeliselisi aineid (sidrun, mahl, äädikas jne).

Emailitud, lakitud või kroomitud osade puhastamisel kasutage sooja seebivett või mittekaustilist puhastusvahendit. Roostevaba terase jaoks kasutage sobivat puhastuslahust.

Põleteid saab puhastada seebiveega. Algse läike taastamiseks kasutage majapidamises kasutatamiseks ette nähtud roostevabast terasest esemete puhastusvahendit. Pärast puhastamist kuivatage põletid ja vahetage need välja.

Tähtis on põletid õigesti välja vahetada.

Kroomitud väred ja põletid

Kroomitud võred ja põletid kalduvad kasutamisel värvi muutma.

See ei ohusta pliidiplaadi funktsionaalsust.

Meie müügijärgse teeninduse keskus saab vajaduse korral pakkuda varuosi.

5. JÄRELHOOLDUS

Enne hooldustehniku kutsumist kontrollige järgmist.

• Pistik on öigesti sisestatud ja ühendatud.
  • Gaasivarustuses pole riket.

Kui tõrget ei ole võimalik tuvastada, tehke järgmist.

Lülitage seade välja ja helistage järelteeninduskeskusesse. ÄRGE MUUTKE SEADET.

6. KESKKONNAKAITSE

See seade on märgistatud vastavalt Euroopa direktiivile 2012/19/EL elektri- ja elektroonikaseadmetest tekkinud jäätmete (elektroonikaromude) kohta. Elektroonikaromud sisaldavad nii saasteaineid (millel võib olla negatiivne mõju keskkonnale) kui ka põhielemente (mida saab korduskasutada). On oluline, et elektroonikaromud läbiksid eritöötluse saasteainete nõuetekohaseks eemaldamiseks ja kõrvaldamiseks ning kõikid materjalide ringlussevõtuks. Üksikisikul võib olla tähtis roll selle tagamisel, et elektroonikaromud ei muutuks keskkonnaprobleemiks; oluline on järgida mõningaik põhireegleid:

• Elektroonikaromusid ei tohiks käidelda koos olmejäätmetega;
• Elektroonikaromud tuleks viia spetsiaalsetesse kogumiskohtadesse, mida haldab kohalik omavalitsus või registreeritud ettevõte.

Paljudes riikides vöib toimida suurte olmeelektroonikaromude kogumisteenus. Uue seadme ostmisel saate vana tagastada müüjale, kes peab selle ühekordselt tasuta vastu võtma, kui vana seade on uuega sama tüüpi ja samade funktsioonidega.

Võimaluse korral katke pann kaanega. Reguleerige leek nii, et see kattuks panni läbimõõduga.

7. VASTAVUSDEKLARATSIOON

Seade vastab Euroopa direktiivile 2009/142/EÜ (GAD) ja alates 21.04.2018 gaasiseadmete määrusele 2016/426 (GAR).

Tootele kantud märgis kinetitab, et seade vastab köigile asjao-mastele Euroopas kehtivatele ohutus-, tervise- ja keskkonnanõuetele, mis on sätestatud tootele kohalduvates öigusaktides.

Tabel 1

Põleti plaat	4 Gas - L1
Põleti	ABI / 2 PS / S
Tüüp	PVUH60MF
FFD	JAH
ABI 1 kW	1
PS 1,75 kW	2
S 2,7 kW	1
4 kW DC, MONO	-
Nimisoojusvõimsus	7,2 kW
G20/20 mbar	686 l/h
G30/28–30 mbar	524 g/h
Paigaldise klass	3
Pinge V / sagedus Hz	220–240 V, 50/60 Hz
Elektriline sisendvõimsus	1
Elektrisüüde	JAH
Toote möötmed	595 × 505 × 42

See seade on möeldud mitteprofessionaalseks, st koduseks kasutamiseks.

SAUGOS INSTRUKCIJOS

Tootja ei vastuta käesolevas brošüüris sisalduvate trükkimis- või transkriptsioonivigade eest. Jätame endale õiguse teha toodetes vajalikke, sh tarbimishuvidest lähtuvaid muudatusi ilma ohutuse või funktsioonidega seotud omadusi rikkumata.

LT

24 Ohutusjuhised
29 Üldjuhised

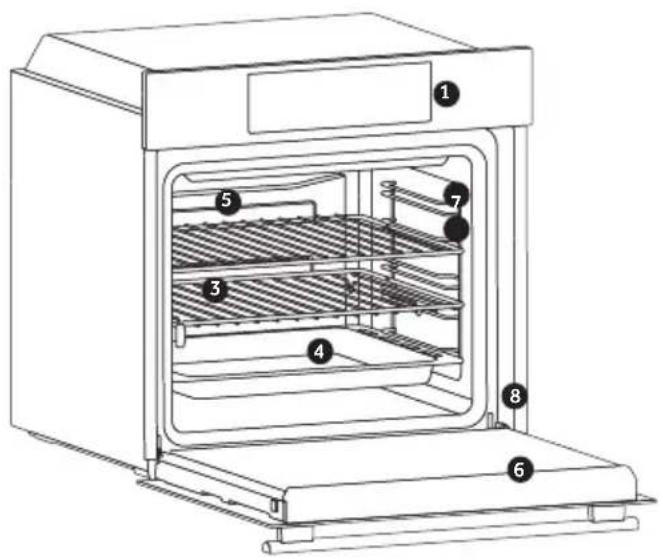

31 Toote kirjeldus
32 Juhtpaneeli kirjeldus
32 Töörežiimid
33 Üldised märkused puhastamise kohta
33 Hooldus
34 Veaotsing
35 Paigaldamine

Ohutusjuhised

- Toiduvalmistamisel võib ahju õõnsusesse või ukseklaasile koguneda niiskust. See on normaalne. Selle efekti mõju vähendamiseks oodake pärast seadme sisselülitamist ja enne toiduainete panemist seadmesse 10-15 minutit. Kondensatsioonivesi kaob igal juhul, kui seade on saavutanud töötemperatuuri.

- Valmistage köögivilju pigem kaanega anumas kui plaadil.

- Ärge jätke toitu pärast valmimist seadmesse kauemaks kui 15-20 minutiks.

• HOIATUS! Seade ja selle juurdepääsetavad osad lähevad seadme töötamise ajal väga kuumaks. Jälgige, et te ei puudutaks kuumi osi.

• HOIATUS! Kasutatava seadme juurdepääsetavad osad võivad minna kuumaks. Hoidke väikelapsed eemal.

Ohutusjuhised

• HOIATUS! Elektrilöögi ohu vältimiseks veenduge enne valgustuspirni vahetamist, et seade on välja lülitatud.
- Enne mis tahes tööde või hooldustööde tegemist seadme juures ühendage seade vooluvõrgust lahti.
• HOIATUS! Termokaitse juhuslikust lähtestamisest tuleneva ohu vältimiseks ei tohi toodet kasutada välise lülitusseadmega (nagu taimer) ega ühendada vooluahelasse, mida regulaarselt sisse ja välja lülitatakse.
- Alla 8-aastased lapsed peavad olema seadmest ja toitejuhtmest ohutus kauguses, v.a juhul, kui neile on tagatud pidev järelevalve.
- Ärge lubage lastel seadmega mängida.
- Vanemad kui 8-aastased lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimetega isikud või isikud, kellel puuduvad piisavad kogemused ja teadmised seadme kasutamiseks, tohivad seadet kasutada ainult järelevalve all või juhul, kui neile on antud juhiseid seadme kasutamiseks ja nad mõistavad sellest tuleneda võivaid ohtusid.
- Lapsed tohivad seadet puhastada ja hooldada ainult järelevalve all.
Ärge puhastage ukseklaasi karedate abrasiivsete puhastusvahenditega või teravate metallkaabitsatega. Nii võite klaasi kriimustada ja see võib puruneda.
- Enne äravõetavate osade eemaldamist tuleb seade välja lülitada. Pärast puhastamist pange seade vastavalt juhistele kokku tagasi.
- Kasutage ainult selle seadmega kasutamiseks soovitatud termomeetrit.
- Ärge puhastage seadet aurupuhastiga ega körgsurvepihusega.
- KUI SEADE TARNITAKSE ILMA PISTIKUTA: SEADET EI TOHI ÜHENDADA TOITEALLIKAGA PISTIKU VÕI PESADE KAUDU, VAID SEE TULEB ÜHENDADA OTSE

VOOLUVÕRKU. Ühenduse toiteallikaga peab tegema professionaal. Et ühendus vastaks kehtivatele ohutuseeskirjadele, tuleb seade ühendada mitmepooluselise kaitselüliti kaudu, paigaldades seadme ja toiteallika vahele ülepinge III kategooriale vastava kontaktide eraldaja.

Mitmepooluseline lüliti peab taluma maksimumkoormust ja vastama kehtivatele seadustele. Kollakasrohelist maandusjuhet ei tohi kaitselülitiga välja lülitada.

Mitmepooluseline kaitselüliti peab ka pärast seadme paigaldamist olema hölpsalt juurdepääsetav.

Ühenduse toiteallikaga peab tegema professionaal, võttes arvesse seadme ja toiteallika polaarsust.

Seadme lahtiühendamiseks vooluvõrgust peab pistik olema juurdepääsetav või tuleb vastavalt kehtivatele eeskirjadele paigaldada fikseeritud juhtmele lüliti.

• KUI SEADE TARNITAKSE PISTIKUGA:

Pistikupesa peab taluma andmeplaadil toodud koormust, sel peab olema ühendatud maanduskontakt ja pistikupesa peab olema töökorras. Maandusjuhe on rohekaskollane. Alljärgneva toimingu peab tegema professionaal. Kui pistikupesa ja seadme pistik ei sobi omavahel, laske elektrikul pistikupesa välja vahetada. Pistik ja pesa peavad vastama riigis kehtivatele elektripaigalduseeskirjadele. Vooluühenduse võib teha ka nii, et paigaldate seadme ja vooluallika vahele mitmepooluselise kaitselüliti, millel on ülepinge lll kategooriale vastav kontaktide eraldaja ning mis talub maksimaalset ühenduskoormust ja vastab kehtivatele eeskirjadele. Kollakasrohelist maandusjuhet ei tohi kaitselülitiga välja lülitada. Mitmepooluselise kaitselüliti pesa peab ka pärast seadme paigaldamist olema hõlpsalt juurdepääsetav. Seadme lahtiühendamiseks vooluvõrgust peab pistik olema juurdepääsetav või tuleb vastavalt kehtivatele eeskirjadele paigaldada fikseeritud juhtmele lüliti.

Kui ahi on elektromehaanilise temperatuuri reguleerimisega: - ühendage pistik toitejuhtmega, mis talub seadme andmeplaadil osutatud pinget, voolutugevust ja koormust ja millel on maanduskontakt. Pistikupesa peab taluma andmeplaadil toodud koormust, sel peab olema ühendatud maanduskontakt ja pistikupesa peab olema töökorras.

• Kahjustunud toitejuhe tuleb välja vahetada tootja juures saadaval oleva toitejuhtme vastu. Pöörduge klienditeenindusse. Toitejuhtme tüüp peab olema H05V2V2-F Selle toimingu peab tegema professionaal. Maandusjuhe (kollakasroheline) peab olema teistest juhtmetest u 10 mm pikem. Remondivajaduse korral pöörduge klienditeenindusse ja kasutage ainult originaalvaruosi.
• Nende juhiste eiramisel ei pruugi seadme kasutamine olla ohutuja garantii kaotab kehtivuse.
• Enne puhastamist eemaldage köik mahaloksunud ained.
• Pikk voolukatkestus võib põhjustada häireid seadme töös. Häirete korral pöörduge klienditeenindusse.
• Ülekuumenemise vältimiseks ei tohi seadet paigaldada dekoratiivukse taha.
• Riiuli asetamisel seadmesse veenduge, et selle sulgur on suunaga üles ja õõnsuse tagaosas. Riiul tuleb sisestada täielikult õõnsusesse.
• Traatresti sisestamisel jälgige, et kallutamisvastane serv on suunaga taha ja üles.
  • HOIATUS! Ärge vooderdage ahju seinu alumiiniumfooliumi ega ühekordse kaitsekattega. Alumiinumfoolium vms hakkab vahetul kokkupuutel kuuma emailiga sulama ning kahjustab ahju sisemuse emailpinda.
  • HOIATUS! Årge eemaldage uksetihendit!
• ETTEVAATUST! Ärge asetage toiduvalmistamise ajal või kuuma ahju õõnsuse põhja vett.

- Seadme kasutamiseks ettenähtud sagedustel ei ole vaja täiendavaid tegevusi ega seadistusi.

- Seadet ei tohi paigaldada kõrgele pinnale ega tööpinna alla. Enne paigaldamist tuleb veenduda, et ahju ümber on piisav õhuringlus. Seda on vaja ahju jahutamiseks ja selle sisemiste osade kaitsmiseks. Tehke viimasel leheküljel täpsustatud avad vastavalt paigalduse tüübile.

- Seadme õigesti kasutamiseks on soovitatav, et toit ei puutuks restidega vahetult kokku. Kasutage küpsetuspaberit ja/või ahjus kasutamiseks sobivaid anumaid.

Üldjuhised

Täname, et ostsite meie toote. Parimate tulemuste saamiseks lugege seda juhendit hoolikalt ja hoidke juhend alles. Enne seadme paigaldamist kirjutage üles selle seerianumber, et see remondivajaduse korral klienditeenindusele esitada. Võtke seade pakendist välja ja kontrollige seda transpordikahjustuste suhtes. Kahtluste korral ärge seadet kasutage ja küsige nõu professionaalilt. Hoidke pakkematerjalid (kilekotid, polüstüreen, naelad) lastele kättesaamatult. Seadme esmakordsel sisselülitamisel võib sellest tulla tugevat iseloomulikku lõhna. Seda põhjustab seadme kütteelemente ümbritsevate isolatsioonipaneelide liimi kuumutamine esimesel kasutuskorral. See on täiesti tavapärane. Oodake enne toidu ahju panemist, et suits oleks hajunud. Tootja ei võta endale vastutust olukorras, kus ei ole järgitud selles juhendis toodud juhiseid.

MÄRKUS. Seadme funktsioonid, omadused ja tarvikud varieeruvad söltuvalt mudelist.

Ohutusjuhised

Kasutage seadet ainult ettenähtud eesmärgil ehk toidu valmistamiseks. Igasugune muu kasutusviis, näiteks soojusallikana, loetakse sobimatuks ja seetõttu ohtlikuks. Tootja ei vastuta kahjustuste eest, mis tulenevad seadme sobimatust, valest või ebamõistlikust kasutamisest. Mis tahes elektriseadmete kasutamisel tuleb järgida peamisi reegleid:

• Ärge tömmake pistikut pesast välja juhtmest hoides;
• Ärge puudutage seadet märgade või niiskete käte või jalgadega;
• Üldiselt ei ole adapterite, harupesade ja pikendusjuhtmete kasutamine soovitatav;
• Kui seadme töös esineb tõrkeid, lülitage seade kohe välja.

Elektriohutus

ELEKTRIÜHENDUSE PEAB TEGEMA KVALIFITSEERITUD ELEKTRIK. Ühenduse vooluvõrk peab vastama kehtivatele eeskirjadele. Me ei võta endale vastutust kahjustuste eest, mis on põhjustatud nende juhiste eiramisest. Seade tuleb ühendada vooluvõrku, millel on kaitsemaandatud pistikupesa või mitmepooluseline kaitselüliiti, sõltuvalt paigaldusriigi eeskirjadest. Vooluvõrgus peavad olema sobivad kaitsmed ja juhtmetel peab olema ristlõige.

ÜHENDUS

Seadmel on toitejuhe, mis tuleb ühendada 220-240 V vahelduvvooluvõrku faasijuhtmete või faasi- ja neutraaljuhtme vahel. Enne seadme ühendamist vooluvõrku on oluline kontrollida:

• mõõdikul toodud voolupinget;
• kaitselüliti seadistust.

Seadme maandusklemmiga ühendatud maandusjuhe tuleb ühendada vooluvõrgu maandusklemmiga.

HOIATUS!

Enne seadme ühendamist vooluvõrku paluge elektrikul kontrollida vooluvõrgu maandusklemmi stabiilsust. Tootja ei võta endale vastutust õnnetuste ega probleemide eest, mis tulenevad seadme ühendamata jätmisest maandusklemmiga või defektsest maandusühendusest.

MÄRKUS. Seade võib vajada hooldustöid ning seetõttu on soovitatav, et seadme lähedal oleks teine pistikupesa, kuhu saaks seadme pärast paigaldusnišist väljavõtmist ühendada. Toitejuhet tohivad vahetada vaid klienditeeninduse vastava kvalifikatsiooniga tehnikud.

Väljalülitatud seadme korral võib tsentraalne pealüliti ümbrus veidi helendada. See on normaalne. Selle kõrvaldamiseks keerake pistik teistpidi.

Soovitused

Pärast ahju igat kasutuskorda on soovitatav seda puhastada.

Ärge vooderdage ahju seinu alumiiniumfooliumi ega ühekordse kaitsekattega. Alumiinumfoolium vms hakkab vahetul kokkupuutel kuuma emailiga sulama ning kahjustab ahju sisemuse emailpinda. Ahju määrdumise takistamiseks ja sellest tuleneva suitsu vältimiseks ei soovita me ahju kasutada väga kõrgel temperatuuril. Pikendage selle asemel toiduvalmistusaega ja kasutage ahju veidi madalamal temperatuuril. Soovitame lisaks ahjuga kaasas olevatele tarvikutele kasutada vaid selliseid ahjunõusid ja küpsetusvorme, mis taluvad väga kõrgeid temperatuure.

Paigaldamine

Tootjal ei ole kohustust seadet paigaldada. Kui klient vajab tootja abi valest paigaldamisest tulenevat vigade kõrvaldamisel, ei kuulu selline abi garantii alla. Järgida tuleb kvalifitseeritud töötajate paigaldusjuhiseid. Valesti paigaldatud seade võib põhjustada kahjustusi või vigastusi.

Tootja ei vastuta selliste kahjude või vigastuste eest.

Seadet ei tohi paigaldada kõrgele pinnale ega tööpinna alla. Enne paigaldamist tuleb veenduda, et ahju ümber on piisav õhuringlus. Seda on vaja ahju jahutamiseks ja selle sisemiste osade kaitsmiseks. Tehke viimasel leheküljel täpsustatud avad vastavalt paigalduse tüübile.

Toote kirjeldus

1. Juhtpaneel
2. Riiuli asendid (külgmine traatrest, kui see on olemas)
3. Restid
4. Plaadid
5. Ventilaator (kui see on olemas)
6. Ahjuuks
7. Külgmised traatrestid (kui need on olemas: ainult lamedale õõnsusele)

8. Seerianumber

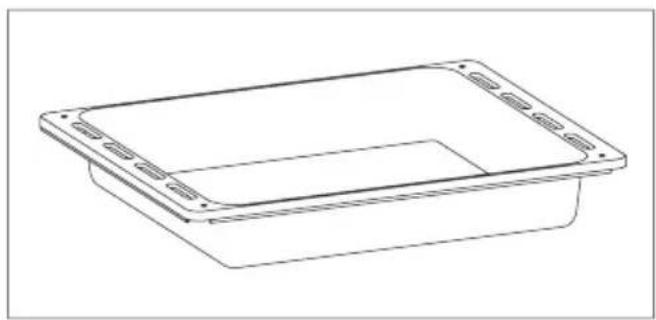

Tilgakoguja

Sinna koguneb grillimisel toidust tilkuv vedelik. Plaatide hoidmiseks.

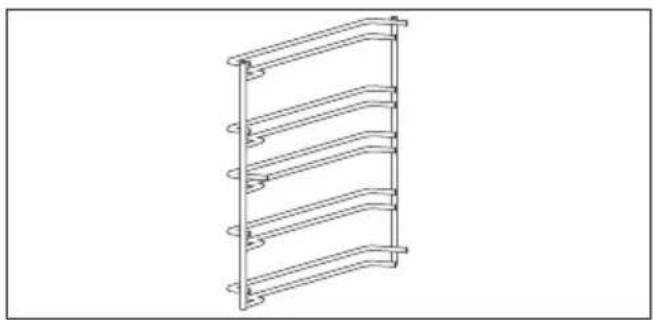

Külgmised traatrestid (kui need on olemas)

Asuvad ahjuðõnsuse külgedel, hoiavad metallreste ja tilgakogujaid.

Esimene kasutuskord

ESMANE PUHASTAMINE: Puhastage ahi enne esimest kasutuskorda. Pühkige välispindu pehme niiske lapiga. Peske kõik tarvikud ja pühkige ahju seestpoolt kuuma vee ja nõudepesuvahendi lahusega. Seadistage tühi ahi maksimumtemperatuurile ja laske sel töötada üks tund. Nii kaob ahjust uuele seadmele iseloomulik lõhn.

Juhtpaneeli kirjeldus

1

1. Funktsiooni valikunupp
2. Termostaadi valikunupp

Töörežiimid

Sümbol	T°Cvaikimisi	T°Cvahemik	Funktsioon
			LAMP: Lülitab ahju valgustuse sisse.
	220 50 ÷ MAX		* TAVALINE: Kasutatakse nii ülemist kui ka alumist kütteelementi. Laske ahjul umbes 10 minutit töötada. See valmistusviis sobib praadide valmistamiseks ja küpsetamiseks. Punase liha, rostbiifi, lambatalle jala, ulukiliha, leiva, fooliumi mähitud toidu, lehttaina küpsetamiseks. Asetage toit koos anumaga resti keskele.
	210 50 ÷ MAX		ALTKUUMUTUS: Kasutatakse alumist kütteelementi. Ideaalne lehttainatoodete küpsetamiseks. Kasutage seda režiimi tortide, quiche’de, pasteedi ja muude toitude valmistamiseks, mis vajavad altpoolt rohkem kuumutamist.
	230 50 ÷ MAX		GRILI: Hoidke ahjuuks grillimisel alati kinni.Kasutatakse ainult ülemist kütteelementi ja temperatuuri saab reguleerida. Kütteelemendid lähevad tulipunaseks viieminutise eelsoojendusega. Grillid kebabid ja vormiroad önnestuvad alati. Valge liha tuleb asetada grillist kaugemale. Nii on valmistusaeg pikem, kuid toit jääb maitsvam. Punase liha ja kalafilee võib asetada restile, pannes selle alla tilgakoguja.

Üldised märkused puhastamise kohta

Korrapärasel puhastamisel kestab seade kauem. Enne käsitsi puhastamist laske seadmel jahtuda. Ärge puhastage seadet abrasiivsete puhastusvahenditega, terasvillast nuustikute ega teravate esemetega. Nii toimides võite seadme emailosi pöördumatult kahjustada. Puhastage seadet vaid vee, seebi või pleegitusaineid (ammoniaaki) sisaldavate puhastusvahenditega.

KLAASIST OSAD

Soovitatav on puhastada seadme klaasakent pärast igat kasutuskorda imava köögirätikuga. Kangekaelsete plekkide eemaldamiseks kasutage pesuvahendis leotatud käsna, mis tuleb hoolikalt välja väänata. Loputage veega.

UKSETIHEND

Määrdunud tihendit saab puhastada veidi niiske lapiga.

Hooldus

TARVIKUD

Puhastage tarvikuid niiske seebivahuse käsnaga, loputage ja kuivatage. Ärge kasutage abrasiivseid puhastusvahendeid.

TILGAKOGUJA

Pärast grilli kasutamist võtke pann ahjust välja. Valage kuum rasv välja ja peske panni kuuma veega, kasutades käsna ja nõudepesuvahendit. Kui pann jääb rasvane, leotage see vee ja pesuvahendi lahuses. Võite panni pesta ka nõudepesumasinas või kasutage ahjupuhastusvahendit. Ärge asetage määrdunud panni tagasi seadmesse.

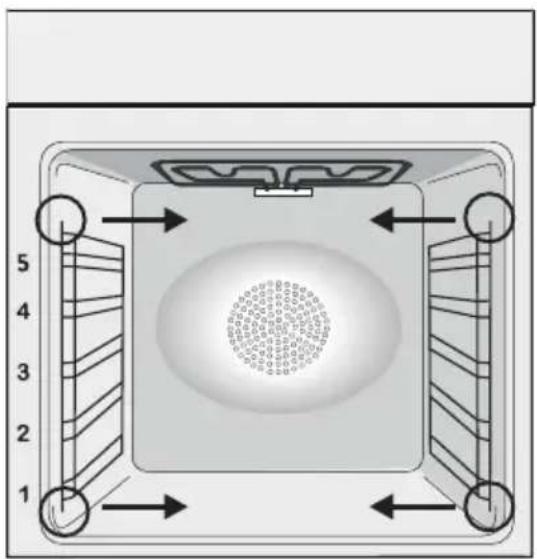

KÜLGRESTIDE EEMALDAMINE JA PUHASTAMINE

1. Eemaldage traatrestid, tömmates need noolte suunas välja (vt allpool).
2. Peske reste nõudepesumasinas või niiske pesukäsnaga ja kuivatage hoolikalt.
3. Pärast puhastamist pange traatrestid vastupidises järjekorras oma kohale tagasi.

1. Ühendage seade vooluvõrgust lahti.
2. Eemaldage klaasist kate, võtke vana pirn välja ja asendage see uue, sama tüüpi pirniga.
3. Pärast pirni vahetamist pange klaaskate oma kohale tagasi.

Seadmes on üks või mitu energiatõhususe klassi G (lamp) / F (10 LED-tuld) valgusallikat.

Jäätmekäitlus ja keskkonnakaitse

See seade vastab Euroopa elektri- ja elektroonikaseadmete jäätmete direktiivi 2012/19/EL nõuetele (WEEE). WEEE hõlmab nii saasteaineid (mis võivad avaldada negatiivset keskkonnamõju) kui ka toorainet (mida saab taaskasutada). Saasteainete õigesti kõrvaldamiseks ja tooraine taastamiseks on oluline WEEE alla kuuluvate ainete õigesti käitlemine. Kõik inimesed saavad aidata kaasa sellele, et elektrilised ja elektroonilised jäätmed ei muutuks keskkonnale ohtlikuks. Selleks tuleb järgida peamisi eeskirju: - Elektrilisi ja elektroonilisi jäätmeid ei tohi visata olmeprügi hulka; - Elektrilised ja elektroonilised jäätmed tuleb viia vastavasse kogumispunkti.

Paljudes riikides viiakse sellised jäätmed kodust ära. Kehtib eeskiri, et uue seadme ostmisel peab müüja vana samaväärsse seadme tasuta vastu võtma.

KESKKONNA SÄÄSTMINE JA KAITSMINE

Ärge kuumutage seadet liialt ja pange see alati võimalikult täis. Avage seadme ust võimalikult vähe, sest igal avamiskorral pääseb kuumus seadmest välja. Energia säästmiseks lülitage seade 5-10 minutit enne valmistusaja lõppu välja ja kasutage toiduvalmistamise lõpetamiseks seadme jääksoojust. Hoidke uksetihendid puhtad ja korras. Vastasel juhul tuleb ahjuõõnsusest kuumust välja.

Tunnitariifiga elektrilepingu korral muudab viitajaga käivitamise programm energia säästmise lihtsamaks.

Veaotsing

Probleem Võimalik põhjus Lahendus
Ahi ei soojene.	Kellaaeg ei ole seadistatud. Seadistage kellaaeg.
Ahi ei soojene.	Funktsiooni ja temperatuuri ei ole seadistatud.	Veenduge, et vajalikud seadistused on õiged.
Puutetundlik kasutajaliides ei reageeri.	Kasutajaliidese paneelil on aur ja kondensatsioonivesi.	Puhastage kasutajaliidese paneeli mikrokiudlapiga.

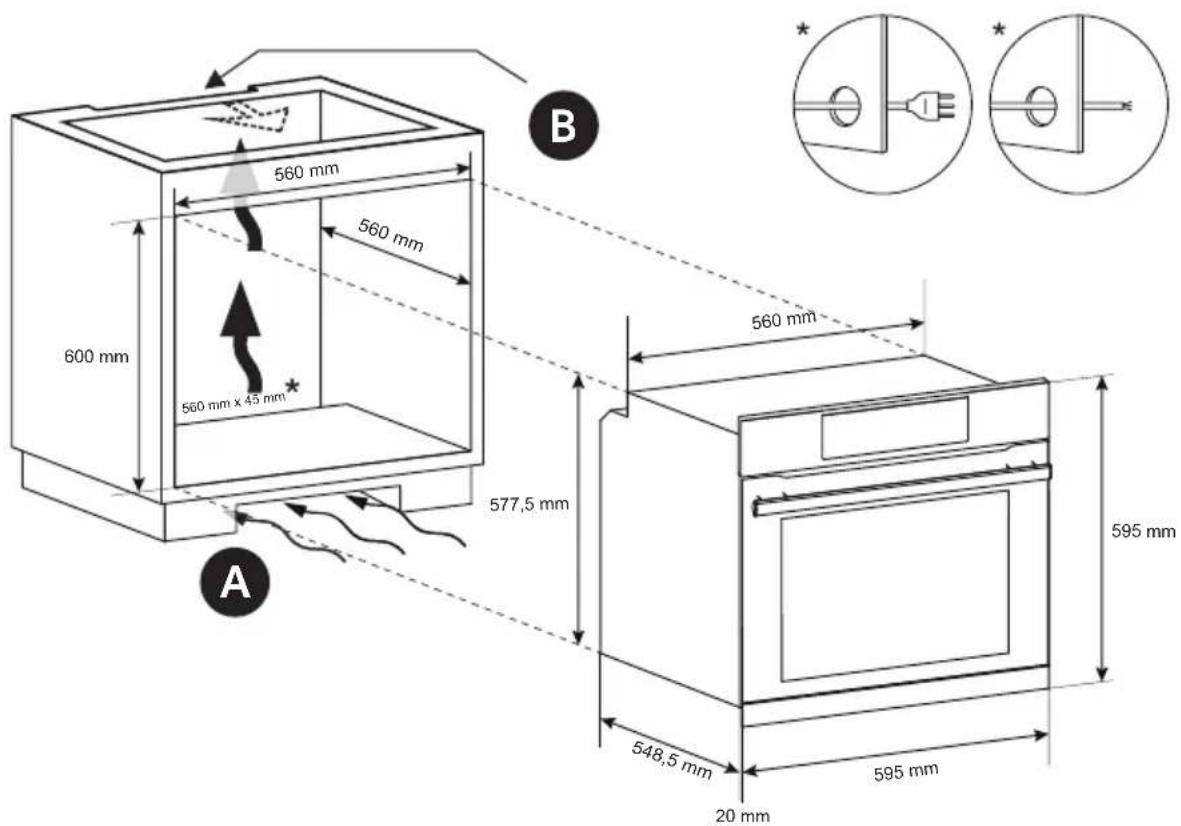

560 mm 560 mm 560 mm x 45 mm 600 mm 577.5 mm 595 mm 548.5 mm 20 mm A B

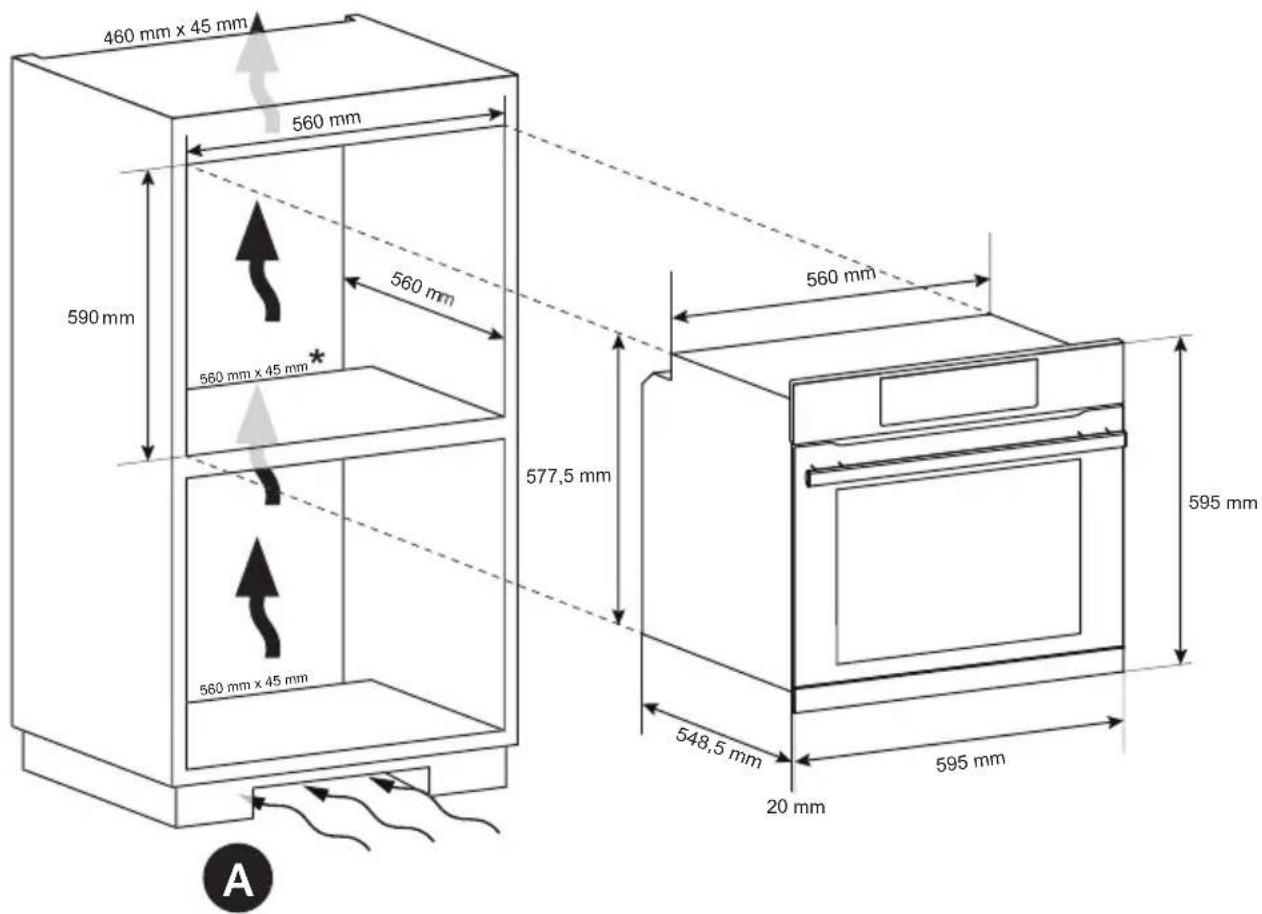

460 mm x 45 mm 560 mm 590 mm 560 mm x 45 mm 577,5 mm 560 mm 595 mm 548,5 mm 20 mm 595 mm A

MONTAVIMAS / UZSTĀDĪŠANA / PAIGALDAMINE 35

EE Kui köögikapil on taga sein, tehke sellesse toitejuhtme jaoks ava.

EE Kui alusplaadi ava ei võimalda õhul ringelda, tuleb 5000 mm² kohta teha 500 x 10 mm või sarnane ava.
