K Mini Plus - Kõrgsurvepesur Kärcher - Tasuta kasutusjuhend

Toote tüüp	Kõrgsurvepesur
Bränd	Kärcher
Mudel	K Mini Plus
Toitepinge	220-240 V, 50-60 Hz
Voolutugevus	6 A
Kaitseklass	II
Kaitseaste	IPX5
Töörõhk	7,4 MPa (74 bar)
Maksimaalne lubatud rõhk	11 MPa (110 bar)
Veevoolukiirus	5,5 l/min
Maksimaalne vooluhulk	6,0 l/min
Maksimaalne veevarustusrõhk	1,2 MPa (12 bar)
Maksimaalne veevarustuse temperatuur	40 °C
Töökaal	4,7 kg
Mõõtmed (P x L x K)	278 x 233 x 296 mm
Helirõhutase	77 dB(A)
Garanteeritud helivõimsustase	91 dB(A)
Käe-õla vibratsioon	0,7 m/s²
Pihustuspüstol	Vario Power (reguleerimine SOFT kuni HARD)
Kõrgsurvevoolik	Kaasas
Funktsioonid	Automaatne pumba seiskamine päästiku vabastamisel, käepideme-püstoli lukustus
Ohutus	Tühjendusklapp rõhulülitiga, külmakaitse
Hooldus	Vee sisselaske sõela regulaarne puhastamine
Garantii	Vastavalt riigi tingimustele (vt juhendit)

Korduma kippuvad küsimused - K Mini Plus Kärcher

Kuidas käivitada Kärcher K Mini Plus?

Asetage seade tasasele pinnale, ühendage kõrgsurvevoolik seadme ühenduskohta, ühendage toitejuhe pistikupessa, avage veekraan, seejärel lülitage lüliti asendisse I/ON. Avage püstoli käepide ja vajutage päästikule.

Miks seade ei saavuta rõhku?

Kontrollige pihustuspüstoli seadistust (asend HARD), piisavat veevoolu ja puhastage vee sisselaske sõel. Vajadusel õhutage seade, käivitades seda ilma kõrgsurvevoolikuta, kuni vesi tuleb ilma mullideta.

Milliseid pesuaineid tohin kasutada?

Kasutage ainult KÄRCHER poolt heakskiidetud pesuaineid kõrgsurvepesuritele. Järgige pesuainetega kaasasolevaid juhiseid.

Kuidas kaitsta seadet külma eest?

Tühjendage seadest täielikult vesi, käivitades seda ilma vooliku ja veevarustuseta maksimaalselt 1 minut. Hoidke seadet ja tarvikuid külmavabas kohas.

Mida teha, kui kõrgsurvejuga on ebaühtlane?

Puhastage kõrgsurveotsikut nõelaga ja loputage seda puhta veega. Kontrollige ka veevarustuse vooluhulka.

Kuidas hooldada vee sisselaske sõela?

Eemaldage vee sisselaske ühendus, võtke sõel lame tangidega välja, puhastage seda jooksva vee all, seejärel pange tagasi. Tehke seda regulaarselt.

Kas saan seadme otse joogiveevõrku ühendada?

Ei, seadet ei tohi otse ühendada avalikku joogiveevõrku. Kasutage standardset kastmisvoolikut ja järgige kohalikke eeskirju.

Millised on K Mini Plus mõõtmed ja kaal?

Mõõtmed: 278 x 233 x 296 mm. Töökaal: 4,7 kg.

Kuidas hoiustada tarvikuid?

Kasutage seadmel olevat hoiuruumi. Kerige kõrgsurvevoolik kokku ja kinnitage toitekaabel selle rullile kaabliklambriga.

Kust leida varuosi?

Tarvikud ja varuosad on saadaval veebilehel www.kaercher.com või volitatud edasimüüjate juures. Kasutage ainult originaalosi.

KASUTUSJUHEND K Mini Plus Kärcher

19 Letkuliitin (Aqua Stop)

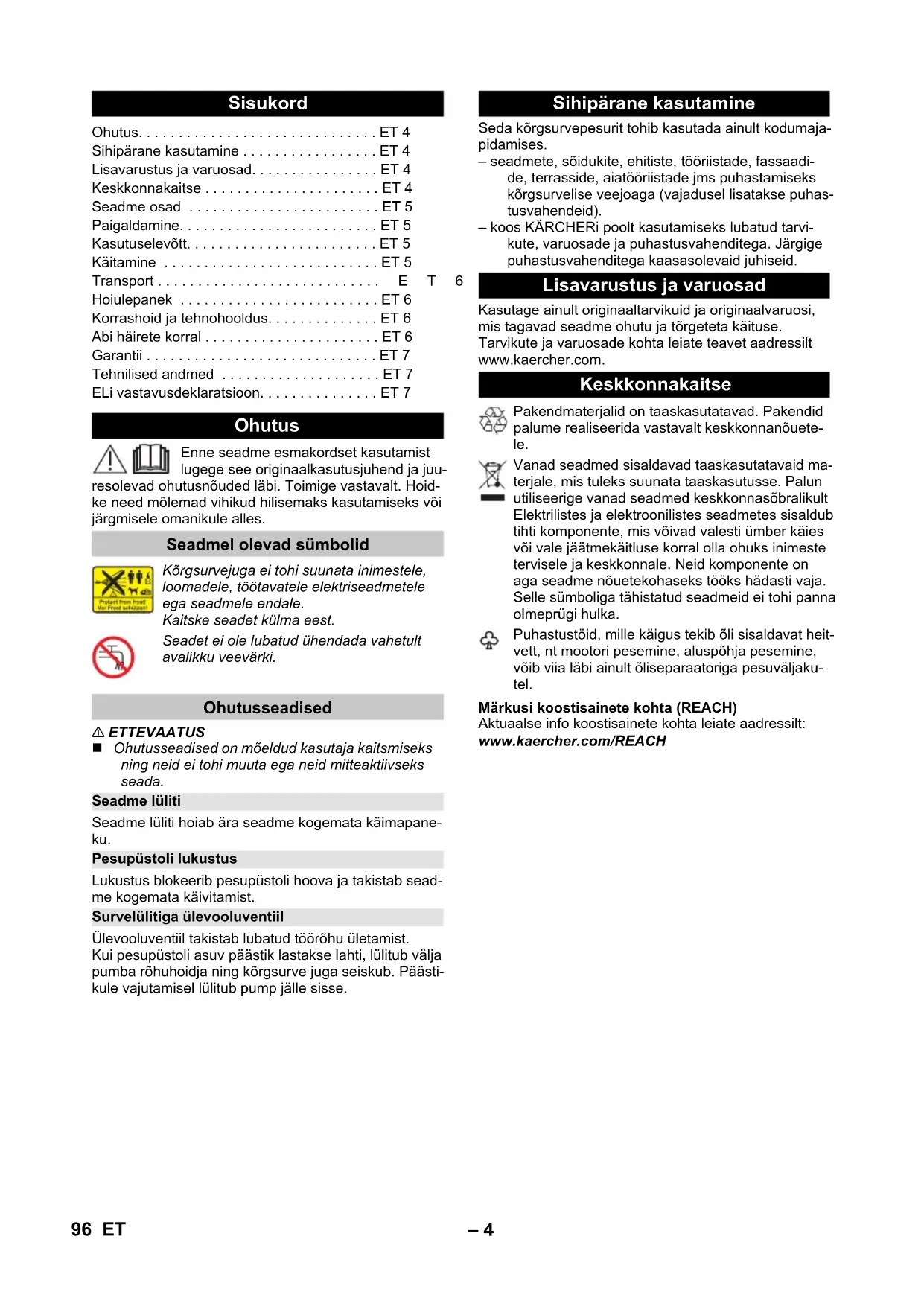

Sihipärane kasutamine....ET 4

Keskkonnakaitse....ET 4

Seadme osad ET 5

Paigaldamine.... ET 5

Kasutuselevött. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ET 5

Käitamine ET 5

Transport.... E T

Hoiulepanek ET 6

Korrashoid ja tehnohooldus.... ET 6

Abi häirete korral....ET 6

Garantii....ET 7

Tehnilised andmed . . . . . . . . . . . . . . . . . . . . . . ET 7

ELi vastavusdeklaratsioon.... ET 7

Ohutus

Enne seadme esmakordset kasutamist lugege see originaalkasutusjuhend ja juuresolevad ohutusnõuded läbi. Toimige vastavalt. Hoidke need mõlemad vihikud hilisemaks kasutamiseks või järgmisele omanikule alles.

Seadmel olevad sümbolid

Kõrgsurvejuga ei tohi suunata inimestele, loomadele, töötavatele elektriseadmetele ega seadmele endale.

Kaitske seadet külma eest.

Seadet ei ole lubatud ühendada vahetult avalikku veevärki.

Ohutusseadised

⚠️ ETTEVAATUS

■ Ohutusseadised on möeldud kasutaja kaitsmiseks ning neid ei tohi muuta ega neid mitteaktiivseks seada.

Seadme lüliti

Seadme lüliti hoiab ära seadme kogemata käimapane- ku.

Lukustus blokeerib pesupüstoli hoova ja takistab seadme kogemata käivitamist.

Survelülitiga ülevooluventiil

Ülevooluventiil takistab lubatud tööröhu ületamist.

Kui pesupüstoli asuv päästik lastakse lahti, lülitub välja pumba rõhuhoidja ning kõrgsurve juga seiskub. Päästikule vajutamisel lülitub pump jälle sisse.

Sihipärane kasutamine

Seda kõrgsurvepesurit tohib kasutada ainult kodumajapidamises.

– seadmete, söidukite, ehitiste, tööriistade, fassaadi-de, terrasside, aiatööriistade jms puhastamiseks körgsurvelise veejoaga (vajadusel lisatakse puhas-tusvahendeid).

– koos KÄRCHERi poolt kasutamiseks lubatud tarvikute, varuosade ja puhastusvahenditega. Järgige puhastusvahenditega kaasasolevaid juhiseid.

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

Keskkonnakaitse

Pakendmaterjalid on taaskasutatavad. Pakendid palume realiseerida vastavalt keskkonnanõuetele.

Vanad seadmed sisaldavad taaskasutatavaid materjale, mis tuleks suunata taaskasutusse. Palun utiliseerige vanad seadmed keskkonnasöbralikult Elektrilistes ja elektroonilistes seadmetes sisaldub tihti komponente, mis võivad valesti ümber käies või vale jäätmekäitluse korral olla ohuks inimeste tervisele ja keskkonnale. Neid komponente on aga seadme nõuetekohaseks tööks hädasti vaja. Selle sümboliga tähistatud seadmeid ei tohi panna olmeprügi hulka.

Puhastustöid, mille käigus tekib öli sisaldavat heitvett, nt mootori pesemine, aluspõhja pesemine, võib viia läbi ainult öliseparaatoriga pesuväljakutel.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

Selle seadme tarnekomplekt on kujutatud pakendil.

Kontrollige lahti pakkides paki sisu.

Kui tarvikuid on puudu või transpordikahjustuste korral teatage palun kaupmehele.

Joonised vt Ik 2

1 Veevõtuliitmik, sisseehitatud söelaga

2 Ühendusdetail veevõtuliitmikule

3 Körgsurveühendus

4 Tarvikute sahtel

5 Kandekäepide

15 Rõhu reguleerimisega joatoru (Vario Power) Töörõhku saab sujuvalt suurendada „SOFT“ pealt„HARD“ peale. Töörõhu reguleerimiseks laske kõrgsurve-pesupüstoli hoob lahti ja keerake joatoru soovitud asendisse.

16 Körgsurvevoolik

17 Vee pealevoolu voolik

18 Vooliku muhv

19 Vooliku muhv (Aqua Stop)

20 Kraaniliitmik sisearmatuuride jaoks

Paigaldamine

Paigaldage enne kasutuselevõttu seadmega kaasas olevad lahtised osad.

Joonised vt Ik 3

Joonis A

→ Keerake kaasasolev ühendusdetail seadme vee-võtuliitmiku külge.

Joonis B

→ Tõmmake kõrgsurvevooliku klamber pesupüstolist välja.

Joonis C

→ Torgake körgsurvevoolik pesupüstolile.

→ Suruge klamber sisse, kuni see asendisse fikseerub. Tömmake körgsurvevoolikust, et kontrollida, kas ühendus on kindel.

Kasutuselevõtt

→ Paigutage seade tasasele pinnale.

Joonis D

→ Ühendage körgsurvevoolik masina körgsurveliitmikuga.

Tömmake kõrgsurvevoolikust, et kontrollida, kas ühendus on kindel.

→ Torgake vörgupistik seinakontakti.

Veevarustus

Ühendamiseks vajalikke andmeid vt tüübisildilt/tehnilisest dokumentatsioonist.

Jälgige veevärgiettevõtte eeskirju.

TÄHELEPANU

Vees olev mustus võib kõrgsurvepumpa ja tarvikuid kahjustada. Kaitseks soovitame kasutada KÄRCHERi veefiltrit (lisavarustus, tellimise nr 4.730-059).

→ Torgake vee pealevooluvoolik veelitmikule.

→ Ühendage veevoolik veevõrguga.

→ Avage veekraan täielikult.

Käitamine

TÄHELEPANU

Kuivalt töötamine rohkem kui 2 minuti vältel põhjustab kõrgsurvepumbal kahjustusi. Kui seade ei tekita 2 minuti vältel rõhku, tuleb see välja lülitada ja toimida vastavalt peatükis "Abi häirete korral" toodud juhistele.

Kõrgsurvekäitus

ETTEVAATUS

Värvitud pindade puhastamisel peab vahekaugus olema vähemalt 30 cm, et vältida kahjustusi.

Joonis E

→ Pistke joatoru pikendus pihustuspüstolisse ja fikseerige see 90° pöördega.

Joonis F

→ Keerake kinnitushülss kinni.

Joonis G

→ Pistke joatoru joatoru pikendusse ja fikseerige 90° pöördega.

→ Lülitage masin sisse „I/SEES“.

→ Vabastage pesupüstoli hoob.

→ Tõmmake uuesti hoovast, seade lülitub tööle. Märkus: Kui hoovast jälle lahti lastakse, lülitub ma- sin uuesti välja. Süsteemis säilib kõrgrõhk.

Töö katkestamine

→ Vabastage pesupüstoli päästik.

→ Blokeerige pesupüstoli hoob.

→ Pikematel tööpausidel (üle 5 minuti) lülitage seade lisaks ka välja "0/VÄLJAS".

Töö lõpetamine

⚠️ ETTEVAATUS

Lahutage kõrgsurvevoolik pesupüstolilt või seadme kül- jest ainult siis, kui süsteemis ei ole rõhku.

→ Vabastage pesupüstoli päästik.
→ Lülitage masin välja „0/VÄLJAS“.
→ Tömmake vörgupistik seinakontaktist välja.
→ Veekraan sulgeda.
→ Vajutage püstoli päästikule, et eemaldada süsteemist jääkrõhk.
→ Blokeerige pesupüstoli hoob.
→ Lahutage masin veevarustusest.

Transport

ETTEVAATUS

Vigastus- ja kahjustusoht!

Transportimisel pidage silmas masina kaalu.

Käsitsi transportimine

→ Tõstke seade kandesangast üles ja kandke.

Transportimine söidukites

→ Kinnitage seade libisemise ja ümbermineku vastu.

Hoiulepanek

ETTEVAATUS

Vigastus- ja kahjustusoht!

Ladustamisel jälgige seadme kaalu.

Seadme ladustamine

Enne pikemat ladustamist, nt talvel, tuleb lisaks silmas pidada hoolduspeatükis toodud nõudeid.

→ Pange pühkimismasin tasasele pinnale.
→ Lahutage körgsurvevoolik seadme körgsurveühenduse küljest.
→ Võtke joatoru pihustuspüstoli küljest ära.
→ Tarvikud paigutada tarvikute hoiukohta.
→ Mässige toitekaabel ümber kinnituskoha ja kinnitage toitepistik kaabliklambri abil.

Jäätumiskaitse

TÄHELEPANU

Kui seadmed ja tarvikud ei ole täiesti tühjad, võivad need pakasega puruneda. Tühjendage seade ja tarvikud täielikult ja kaitske neid pakase eest.

Kahjustuste vältimiseks:

→ Tühjendage masin täielikult veest: Lülitage masin ilma külgeühendatud körgsurvevoolikuta ja ilma ühendatud veevarustuseta sisse (maks. 1 min) ning oodake, kuni körgsurveliitmikust ei tule enam vett. Lülitage seade välja.
→ Säilitage masinat ja köiki tarvikuid ruumis, mille temperatuur ei lange allapoole nulli.

Korrashoid ja tehnohooldus

⚠️ OHT

Elektrilöögi oht.

■ Enne köiki töid seadme juures tuleb seade välja lülitada ja pistik seinakontaktist välja tömmata.

Puhastage veeühenduse söela

Puhastage veevõtuliitmikus olevat söela.

TÄHELEPANU

Sõela ei tohi vigastada.

→ Eemaldage ühendusmuhv veelitimikult.

Joonis H

→ Tõmmake söel näpitstangidega välja.

→ Puhastage söela voolava vee all.

→ Pange söel uuesti veelitmikku.

Tehnohooldus

Seade on hooldusvaba.

Abi häirete korral

Paljud törked saate alljärgneva loendi abiga ise körvalda.

Kahtluse korral palun pöörduda volitatud hooldustööko- ja poole.

⚠️ OHT

Elektrilöögi oht.

→ Enne köiki töid seadme juures tuleb seade välja lülitada ja pistik seinakontaktist välja tömmata.

Seade ei tööta

→ Tõmmake pesupüstoli hooba, seade lülitub sisse.
→ Kontrollige, kas tüübisildile märgitud pinge vastab vooluallika pingele.
→ Kontrollige toitekaablit vigastuste osas.

Seadmes puudub surve

→ Kontrollige joatoru seadistust.
→ Kontrollige, kas veevarustus tagab piisava veekoguse.
→ Šeadme õhutamine: Lülitage seade ilma ühendatud kõrgsurvevoolikkuta sisse ja oodake (maks. 2 minutit), kuni kõrgsurveliitmikust väljuvas vees ei ole mulle. Lülitage seade välja ja ühendage uuesti kõrgsurvevoolik.
→ Tõmmake veevõtuliitmiku söel näpitstangidega välja ja peske voolava vee all puhtaks.

Surve tugev köikumine

→ Körgsurvedüüsi puhastamine: Eemaldage nõelaga mustus düüsiavast ning peske eest veega üle.
→ Kontrollige pealevoolava vee kogust.

Töömüra

Hammasrihm defektne, pöörduge klienditeenindusse.

Seade lekib

→ Masina väike leke on tehniliselt tingitud. Tugeva lekke korral pöörduge volitatud hooldustöökoja poole.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad rikked kõrvaldame garantiijajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palume pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõendava dokumendi.

Aadressid leiate:

Elektriühendus
Pinge 220-240	V1~50-60 Hz
Voolutarbimine 6 A
Kaitseaste IPX5
Elektriohutusklass II	回
Veevõtuühendus
Juurdevoolurõhk (max) 1,2 MPa
Juurdevoolava vee temperatuur (max) 40 °C
Juurdevoolu hulk (min) 7 l/min
Jõudluse andmed
Töörõhk 7,4 MPa
Max lubatud rõhk 11 MPa
Jõudlus, vesi 5,5 l/min
Maksimaalne pumpamiskogus 6,0 l/min
Pritsepüstoli reaktiivjõud 11 N
Mõõtmed ja kaalud
Pikkus 278 mm
Laius 233 mm
Kõrgus	296 mm
Kaal, tööks valmis koos lisaseadmete-ga	4,7 kg
Tuvastatud väärtused vastavalt standardile EN 60335-2-79
Käte/käsivarte vibratsiooniväärtus	0,7 m/s2
Ebakindlus K	0,6 m/s2
Helirõhu tase LpA	77 dB(A)
Ebakindlus KpA	2 dB(A)
Müratase LWA+ ebakindlus KWAA	91 dB(A)

Jäetakse öigus teha tehnilisi muudatusi.

ELi vastavusdeklaratsioon

Käesolevaga kinnitame, et allpool kirjeldatud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstruktsioonilt EL direktiivide asjakohastele põhilistele ohutus- ja tervisekaitsenõetele.

Meiega kooskõlastamata muudatuste tegemise korral seadme juures kaotab käesolev deklaratsioon kehtivuse.

Asjakohased EL direktiivid:

2006/42/EU (+2009/127/EU)

2014/30/EL

2011/65/EL

2000/14/EU

Kohaldatud ühtlustatud standardid:

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 55014-1:2017

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

Järgitud vastavushindamise protseduur:

2000/14/EÜ: Lisa V

Helivõimsuse tase dB(A)

Mõõdetud: 89

Garanteeritud: 91

Allakirjutanud tegutsevad juhatuse ülesandel ja volitu-sega.

Dokumentatsiooni eest vastutav isik:

S. Reiser

Alfred Kärcher SE & Co. KG
