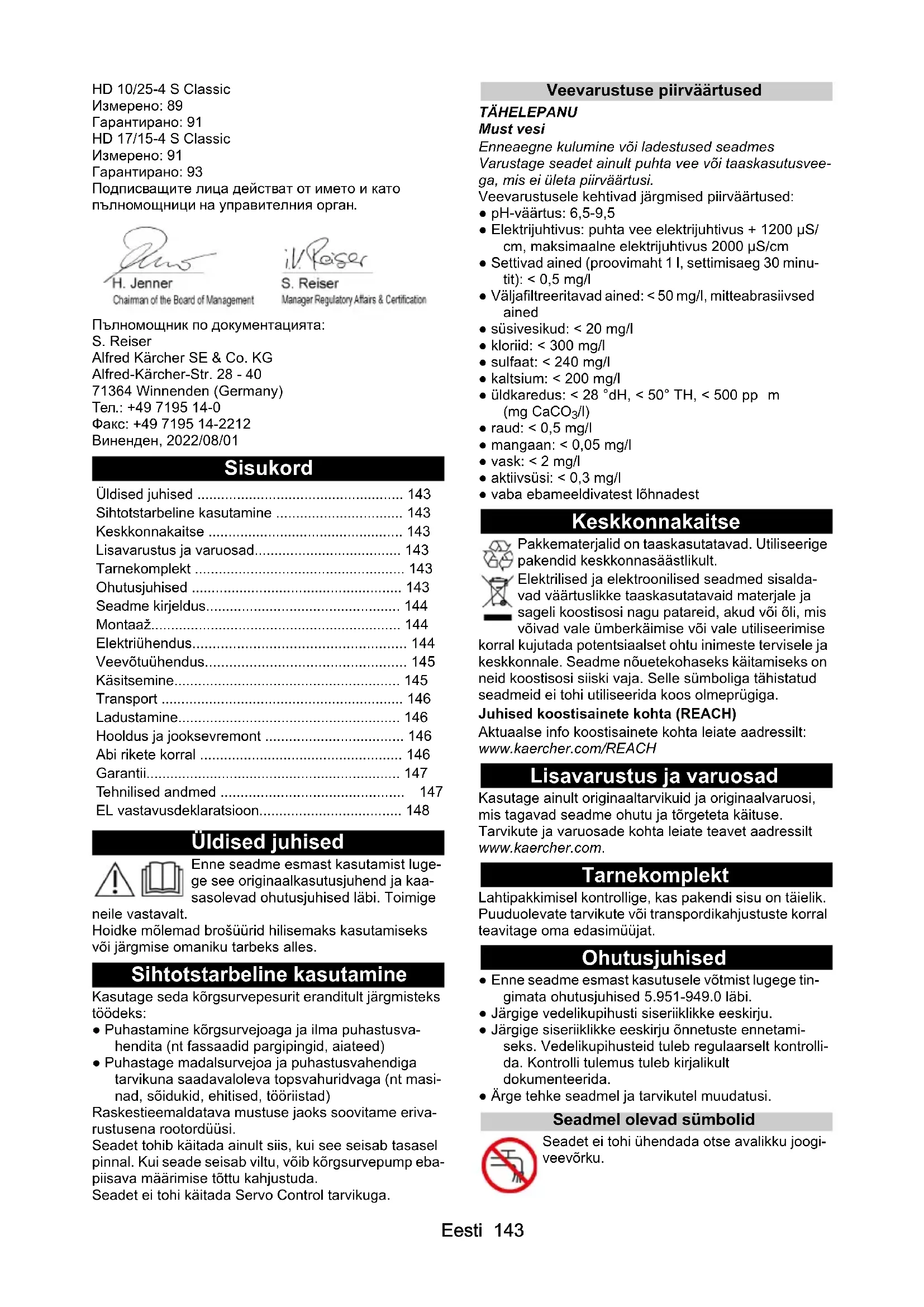

KASUTUSJUHEND HD 17154 S Classic Kärcher

Sovellettavat EU-direktiivit

2000/14/EY

2006/42/EY (+2009/127/EY)

2011/65/EU

2014/30/EU

2009/125/EY

Sihtotstarbeline kasutamine 143

Keskkonnakaitse 143

Lisavarustus ja varuosad.... 143

Tarnekomplekt 143

Ohutusjuhised 143

Seadme kirjeldus.... 144

Montaaž.... 144

Elektriühendus.... 144

Veevõtuühendus.... 145

Käsitsemine.... 145

Transport 146

Ladustamine.... 146

Hooldus ja jooksevremont 146

Abi rikete korral 146

Garantii.... 147

Tehnilised andmed 147

EL vastavusdeklaratsioon.... 148

Üldised juhised

Enne seadme esmast kasutamist lugege see originaalkasutusjuhend ja kaasasolevad ohutusjuhised läbi. Toimige

neile vastavalt.

Hoidke mölemad brošüürid hilisemaks kasutamiseks või järgmise omaniku tarbeks alles.

Sihtotstarbeline kasutamine

Kasutage seda körgsurvepesurit eranditult järgmisteks töödeks:

• Puhastamine kõrgsurvejoaga ja ilma puhastusvahendita (nt fassaadid pargipingid, aiateed)
• Puhastage madalsurvejoa ja puhastusvahendiga tarvikuna saadavaloleva topsvahuridvaga (nt masinad, sõidukid, ehitised, tööriistad)

Raskestieemaldatava mustuse jaoks soovitame eriva-rustusena rootordüüsi.

Seadet tohib käitada ainult siis, kui see seisab tasasel pinnal. Kui seade seisab viltu, võib kõrgsurvepump ebapiisava määrimise tõttu kahjustuda.

Seadet ei tohi käitada Servo Control tarvikuga.

Veevarustuse piirväärtused

TÄHELEPANU

Must vesi

Enneaegne kulumine või ladestused seadmes

Varustage seadet ainult puhta vee või taaskasutusveega, mis ei ületa piirväärtusi.

Veevarustusele kehtivad järgmised piirväärtused:

• pH-väärtus: 6,5-9,5
- Elektrijuhtivus: puhta vee elektrijuhtivus + 1200 μS/cm, maksimaalne elektrijuhtivus 2000 μS/cm
- Settivad ained (proovimaht 1 l, settimisaeg 30 minut): < 0,5 mg/l
- Väljafiltreeritavad ained: < 50 mg/l, mitteabrasiivsed ained
- süsivesikud: < 20 mg/l
- kloriid: < 300 mg/l
- sulfaat: < 240 mg/l
- kaltsium: < 200 mg/l
- üldkaredus: < 28^, < 50^, < 500ppm (mg CaCO_3 / l )
- raud: < 0.5mg/l
- mangaan: < 0,05 mg/l
• vask: < 2 mg/l
- aktiivsüsi: < 0,3 mg/l
• vaba ebameeldivatest löhnadest

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad. Utiliseerige pakendid keskkonnasäästlikult.

Elektrilised ja elektroonilised seadmed sisaldavad väärtuslikke taaskasutatavaid materjale ja sageli koostisosi nagu patareid, akud või öli, mis võivad vale ümberkäimise või vale utiliseerimise korral kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nõuetekohaseks käitamiseks on neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid ei tohi utiliseerida koos olmeprügiga.

Juhised koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse. Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

Tarnekomplekt

Lahtipakkimisel kontrollige, kas pakendi sisu on täielik. Puuduolevate tarvikute või transpordikahjustuste korral teavitage oma edasimüüjat.

Ohutusjuhised

• Enne seadme esmast kasutusele võtmist lugege tingimata ohutusjuhised 5.951-949.0 läbi.
• Järgige vedelikupihusti siseriiklikke eeskirju.
• Järgige siseriiklikke eeskirju önnetuste ennetami-seks. Vedelikupihusteid tuleb regulaarselt kontrolli-da. Kontrolli tulemus tuleb kirjalikult dokumenteerida.
• Ärge tehke seadmel ja tarvikutel muudatusi.

Seadmel olevad sümbolid

Seadet ei tohi ühendada otse avalikku joogi-veevõrku.

Ärge suunake kõrgsurvejuga inimestele, loomadele, aktiivsele elektrilisele varustusele ega seadmele endale. Kaitske seadet külma eest.

Ohutusseadised

⚠ETTEVAATUS

Puuduvad või muudetud ohutusseadised

Ohutusseadised on ette nähtud Teie kaitseks.

Ärge kunagi muutke või hiilige kõrvale ohutusseadis- test.

Ohutusseadised on tehase poolt seadistatud ja plommitud. Seadistamised toimuvad ainult klienditeeninduse kaudu.

Rõhulüliti

Kui kõrgsurvepüstolil lastakse päästik lahti, lülitab rõ- hulüliti kõrgsurvepumba välja ja kõrgsurvejuga peatub. Päästiku aktiveerimisel lülitub pump jälle sisse.

Ülevooluventiil

Veekoguse vähendamisel rõhu ja koguse regulaatoriga avaneb ülevooluventiil ja osa veest voolab tagasi pumba sisseimemisküljele.

Mootorikaitselüliti

Liiga suure voolutarbe korral lülitab mootorikaitselüliti seadme välja.

Seadme kirjeldus

Ülevaade seadmest

Joonis A

① Öli väljalaskepolt
②Õlitaseme näidik
③Õhutuskruvi
4 Tüübisilt
⑤Seadmelüliti
⑥ Voolikukonks, kaablikonks
⑦Tõukesang
8 Äärikmutter
⑨ Körgsurvedüüs
⑩Joatoru EASY!Lock Classic
⑪ Körgsurvepüstol EASY!LOCK Classic
12 Fikseerimisaste
13 Päästik
⑭Körgsurvevoolik EASY!Lock Classic
15 Joatoru hoidik
⑯ Tarvikulaegas
⑰Rõhu- / koguseregulaator
⑱Körgsurveühendus EASY!Lock
⑲Peenfilter
20 Veevõtuühendus

Värvitähistus

• Puhastusprotsessi käsitsemiselemendid on kollased.
• Hoolduse ja teeninduse käsitsemiselemendid on helehallid.

Montaaž

Tõukesanga kinnitamine

1. Pistke tõukesang toruraamile.

Joonis B

①Tõukesang
② Toruraam

1. Kinnitage mölemad ühenduskohad poltide, seibide ja mutritega.

Joonis C

① Polt M8x45
② Seib 8
③ Tõukesang
④ Mutter M8, iselukustuv
⑤ Toruraam

Öli öhueemaldussüsteemi installimine

1. Keerake kork välja ja kõrvaldage kasutuselt. Joonis D

①Kork
② Ôhutuskruvi

Kui korki ei asendata enne käitamist öhueemalduspoldiga, vöib körgsurvepump kahjustuda.

Asendage kork kindlasti öhueemalduspoldiga.

Õlitaseme kontrollimine

1. Seadke seade horisontaalselt üles.
2. Ōlitase peab asuma Ōlitaseme näidiku keskel.
3. Vajaduse korral keerake öhueemalduspolt välja ja valage öli juurde (vt „Tehnilised andmed“.)

EASY!Lock süsteem ühendab komponendid kiirkeerme kaudu ainult ühe pöördega kiiresti ja kindlalt.

1. Pistke körgsurvedüüs joatorule.
2. Monteerige kübarmutrid ja keerake käega kinni (EASY!Lock).

3. Ühendage joatoru körgsurvepüstoliga ja keerake käega kinni (EASY!Lock).

4. Ühendage körgsurvevoolik körgsurvepüstoli ja seadme körgsurveühendusega ning keerake käega kinni (EASY!Lock).

Elektriühendus

A OHT

Vigastusoht elektrilöögi töttu

Ühendage seade pistikuga elektrivörku. Lahutatav ühendus vooluvörguga on keelatud. Pistik on ette nähtud vörgust lahutamiseks.

Ühendage seade ainult vahelduvvoolu külge.

Kasutage piisava ristlõikega pikenduskaablit (vt „Tehnilised andmed”).

Kerige pikenduskaabel kaablitrumliit täielikult maha.

1. Kerige vörgukaabel maha ja pange pörandale.
2. Pistke vörgupistik pistikupessa.

Veevõtuühendus

Ühendus veejuhtme külge

△HOIATUS

Musta vee tagasivool joogiveevõrku

Oht tervisele

Järgige oma veevarustusettevõtte eeskirju.

Vastavalt kehtivatele eeskirjadele ei tohi seadet kunagi käitada ilma joogiveevõrgu külge paigaldatud süsteemieraldajata. Kasutage KÄRCHERi süsteemieraldajat või alternatiivselt EN 12729 tüübile BA vastavat süsteemieraldajat. Läbi süsteemieraldaja voolanud vesi liigitatakse mittejoodavaks. Ühendage süsteemieraldaja alati veevarustuse, mitte kunagi vahetult seadme veevõtuühendusega!

1. Kontrollige veevarustust juurdevoolurõhu, juurdevoolu temperatuuri ja juurdevoolu koguse suhtes(vt peatükist Tehnilised andmed).
2. Süsteemieraldaja ja seadme veevõtuühen dus ühendada vee pealevoolu voolikuga (nõudeid vee pealevoolu voolikule vt peatükist Tehnilised andmed).
3. Avage veepealevoolu kraan.

1. Kruvige imivoolik koos filtriga veeühenduse külge (filtri tellimisnumbrit vt peatükist Tehnilised andmed).
2. Eemaldage öhk seadmest (vt peatükki Öhu eemaldamine seadmest).

Õhu eemaldamine seadmest

1. Kruvige körgsurvedüüs joatorult maha.
2. Laske seadmel töötada, kuni vesi väljub mullideta.
3. Öhueemalduse probleemide korral laske seadmel 10 sekundit töötada, siis lülitage välja. Korrake protsessi mitu korda.
4. Lülitage seade välja.
5. Kruvige körgsurvedüüs joatorule.

Käsitsemine

A OHT

Kõrgsurve veejuga

Vigastusoht

Ärge fikseerige kunagi päästikut vajutatud positsioonis. Lükake enne köiki seadmel teostatavaid töid körgsurve-püstoli fikseerimisaste ette.

Hoidke kõrgsurve-pesupüstolit ja joatoru mõlema käega.

△HOIATUS

Defektne seade ja defektsed tarvikud, juhtmed ning ühendused

Vigastusoht

Seadet tohib käitada ainult laitmatus seisundis.

Käitamine körgsurvega

Märkus

Seade on varustatud rõhulülitiga. Mootor käivitub ainult siis, kui kõrgsurvepüstol on avatud.

1. Seadke seadmelülii „1“ peale.
2. Vabastage käsipihustuspüstol lukustusest, selleks lükake fikseerimisaste taha.
3. Tömmake körgsurvepüstoli päästikust.
4. Seadistage töörõhk ja veekogus rõhu- ja koguseregulaatori keeramisega (astmeteta) (+/-)

Käitamine puhastusvahendiga

△HOIATUS

Puhastusvahendi vale käsitsemine

Oht tervisele

Järgige hooldusvahendil olevaid ohutusjuhiseid.

TÄHELEPANU

Sobimatud puhastusvahendid

Seadme ja puhastatava eseme kahjustus

Kasutage ainult KÄRCHERi poolt lubatud puhastusvahendeid.

Järgige puhastusvahendiga kaasa pandud doseerimissoovitusi ja juhiseid.

Kasutage keskkonna säästmiseks puhastusvahendit säästlikult.

Märkus

KÄRCHERi puhastusvahendid garanteerivad riketeta töö. Palun tellige meie kataloog või meie puhastusvahendite infolehed või laske end nõustada.

Märkus

Puhastusvahendiga käitamiseks on vajalik topsvahurity (optsioon).

1. Keerake mahuti maha.

Joonis E

① Mahuti
② Vahudüüs
③ Körgsurvepüstol
④ Imivoolik
⑤ Sirmikomplekt Puhastusvahendi juurdesegamine: 3=körge, 2=keskmine, 1=madal

1. Pistke soovitud sirm imivoolikusse.
2. Täitke mahuti puhastusvahendiga.
3. Keerake mahuti vahudüüsi külge.
4. Lahutage joatoru körgsurvepüstolist.
5. Paigaldage topsvahurity körgsurvepüstoli külge ja keerake käetugevuselt kinni.
6. Võtke kõrgsurvepesur kasutusele.

Soovitatav puhastusmeetod

1. Pihustage puhastusvahend säästlikult kuivale pealis-pinnale ja laske möjuda (mitte kuivada).
2. Loputage vabanenud mustus körgsurvejoaga maha.

Puhastusvahendiga käitamise järel

Topsvahuritva tuleb pärast kasutamist loputada, et vältida puhastusvahendi ladestumist.

1. Keerake mahuti maha.
2. Valage puhastusvahendijääk tarnepakendisse tagasi.
3. Täitke mahuti puhta veega.
4. Keerake mahuti topsvahuridva külge.
5. Käitage topsvahuritva u 1 minut, et puhastusvahendijäägid välja loputada.
6. Tühjendage mahuti.

Käituse katkestamine

1. Sulgege körgsurve-pesupüstol. Seade lülitub välja.
2. Lükake ohutuslukk ette. Kõrgsurve-pesupüstol on ohutu.

Käituse jätkamine

1. Lükake ohutuslukk taha.
   Kõrgsurve-pesupüstoli ohutuslukk on avatud.
2. Avage körgsurve-pesupüstol. Seade lülitub sisse.

Käituse lõpetamine

1. Sulgege vee pealevool.
2. Avage körgsurve-pesupüstol.
3. Keerake seadmelülii asendisse „I/ON” ja laske seadmel 5-10 sekundit töötada.
4. Sulgege körgsurvepüstol.
5. Seadke seadmelüliti „0/OFF" peale.
6. Tõmmake võrgupistik pistikupesast välja kuivade kätega.
7. Eemaldage vee pealevool.
8. Avage körgsurve-pesupüstol, kuni seade on survevaba.
9. Lükake ohutuslukk ette.
   Körgsurve-pesupüstol on ohutu.

Transport

⚠ETTEVAATUS

Kaalu järgimata jätmine

Vigastus- ja kahjustusoht

Pidage transpordil ja ladustamisel silmas seadme kaalu.

• Seadme transportimine söidukites: Kindlustage seade vastavalt kehtivatele suunistele libisemise ja ümberkukkumise vastu.
• Seadme transportimine pikematel vahemaadd: Tömmake või lükake seadet tõukesangast.

Ladustamine

⚠ETTEVAATUS

Kaalu järgimata jätmine

Vigastus- ja kahjustusoht

Pidage transpordil ja ladustamisel silmas seadme kaalu. Ladustage seadet ainult siseruumides.

Seadme hoidmine

1. Asetage kõrgsurvepüstoliga joatoru mõlemale joatorualusele.
2. Kerige võrgukaabel peale ja riputage kaablihoidiku kohale.
3. Kerige kõrgsurvevoolik peale ja riputage vooliku-konks.

Külmumiskaitse

TÄHELEPANU

Külmumine

Seadme hävimine külmunud vee töttu

Tühjendage seade täielikult veest.

Hoidke seadet külmumiskindlas kohas.

Kui külmumiskindel ladustamine pole vöimalik:

1. Laske vesi välja.
2. Pumbake laiatarbe külmumiskaitsevahend seadmest läbi.

Märkus

Kasutage mootorsõidukitele ette nähtud glükooli baasil laiatarbe külmumiskaitsevahendit. Järgige külmumiskaitsevahendi käsitsemiseeskirju.

1. Laske seadmel maksimaalselt 1 minut töötada, kuni pump ja torustikud on tühjad.

Hooldus ja jooksevremont

⚠️OHT

Soovimatult töötav seade

Vigastusoht, elektrilöök

Lülitage enne köiki töid seade välja ja tömmake vörgupistik välja.

Märkus

Vana öli tohib utiliseerida üksnes selleks ettenähtud kogumiskohtades. Andke tekkiv vana öli seal ära. Kesk-konna reostamine vana öliga on karistatav.

Ohutusalane ülevaatus / hooldusleping

Oma edasimüüjaga saate Te kokku leppida regulaarse ohutusalase ülevaatuse või sölmida hoolduslepingu. Palun laske ennast nõustada.

Hooldusintervallid

Enne iga käitust

• Kontrollige, et vörgukaablil ei ole kahjustusi. Laske kahjustatud kaabel viivitamatult pädeval klienditeenindusel vöi elektrikul asendada.
• Kontrollige kõrgsurvevooliku korrasolekut. Asendage kahjustatud kõrgsurvevoolik viivitamatult.
• Kontrollige seadet tiheduse suhtes. 3 tilka vett minutis on lubatud. Suurema ebatiheduse korral pöörduge klienditeeninduse poole.

Iga nädal

• Kontrollige ölitaset. Piimja öli korral (vesi ölis) pöörduge koheselt klienditeeninduse poole.
  ● Puhastage peenfilter. Joonis F

① Filtrikorpus

2 Peenfilter

③ Ühendusotsakud

④ Äärikmutter

a Kruvige kübarmutter maha.
b Tõmmake ühendusotsak välja.
c Tõmmake peenfilter filtrikorpusest välja.
d Loputage peenfiltrit puhta veega või puhuge su- ruõhuga välja.
e Pistke peenfilter filtrikorpusesse.
f Paigaldage ühendusotsak.
g Kruvige äärikmutter peale ja keerake käetugevuselt kinni.

Iga 500 töötunni järel, vähemalt üks kord aastas

• Laske seadet hooldada klienditeeninduses.
• Öli vahetamine kõrgesurvepumbas.

Joonis G

① Ôhutuskruvi
② Õlitaseme näidik
③ Öli väljalaskepolt

a Keerake öli väljalaskepolt välja.
b Laske öli kogumismahutisse.
c Keerake öli väljalaskepolt sisse ja pingutage kinni.
d Keerake öhueemalduspolt välja.
e Valage uus öli aeglaselt sisse, et öhumullid saaksid väljuda. Öli kogust ja ölisorti vaata „Tehnilis-test andmetest“.
f Paigaldage õhueemalduspolt uuesti.

Abi rikete korral

△OHT

Soovimatult töötav seade, voolujuhtivate osade puutumine

Vigastusoht, elektrilöök

Lülitage enne seadmel tehtavaid töid seade välja.

Tömmake vörgupistik välja.

Laske köiki kontrollimisi ja töid elektrilistel detailidel teostada erialapersonalil.

Rikete puhul, mida selles peatükis pole nimetatud, võtke ühendust volitatud klienditeenindusega.

Seadet ei saa käivitada

1. Kontrollige vörgukaablit kahjustuste suhtes.
2. Kontrollige vörgupinget.
3. Kui seade on üle kuumenenud:

a Seadke seadmelülii „0/OFF“ peale.

b Laske seadmel vähemalt 15 minutit maha jahtuda.

c Seadke seadmelüliti „I/ON“ peale.

1. Elektrilise defekti korral pöörduge klienditeenindusse.

Seade ei saavuta rõhku

1. Kontrollige, kas körgsurvedüüs on öige suurusega (vt peatükki „Tehnilised andmed”).
2. Puhastage või vahetage düüsi.
3. Eemaldage seadmest öhk (vt peatükki „Veeühendus/öhu eemaldamine seadmest“).
4. Puhastage peenfilter, vajaduse korral vahetage see välja (vt peatükki „Hooldus ja jooksevremont/iganädalane”).
5. Kontrollige vee pealevoolu kogust (nõutavat kogust vt peatükist "Tehnilised andmed").
6. Vajadusel pöörduge klienditeenindusse.

Veekogus on liiga väike

1. Kui kasutate pikka kõrgsurvevoolikut või väikese ristlöikega kõrgsurvevoolikut, paigaldage joatorule suurem kõrgsurvedüüs.

Pump ei ole tihe.

Kuni 3 tilka vee väljumist minutis on lubatud.

- Tugevama ebatiheduse korral laske seadet kontrolida klienditeenindusel.

Pump koputab

1. Kontrollige vee pealevoolu kogust (nõutavat kogust vt peatükist "Tehnilised andmed").

2. Eemaldage seadmest öhk (vt peatükki „Veeühendus/öhu eemaldamine seadmest“).

3. Puhastage peenfilter, vajaduse korral vahetage see välja (vt peatükki „Hooldus ja jooksevremont/iganädalane”).
4. Vajadusel pöörduge klienditeenindusse.

Puhastusvahendi lisandit on liiga vähe

1. Kontrollige, kas kasutatud topsvahurity sobib seadme edastuskogusega.
2. Täitke topsvahuridva tops.
3. Pistke suurem sirm imivoolikule.
4. Kontrollige imivoolikut ja topsvahudüüsi puhastus-vahendi setete suhtes. Eemaldage setted leige vee-ga.
5. Vajadusel pöörduge klienditeenindusse.

Vahuteke on liiga vähene

1. Kontrollige, kas kasutatud topsvahurity sobib seadme edastuskogusega.
2. Kontrollige imivoolikut ja topsvahuritva puhastusvahendi setete suhtes. Eemaldage setted leige veega.
3. Vajadusel pöörduge klienditeenindusse.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad mistahes rikked kõrvaldame garantiijajal tasuta, kui põhjuseks on materjali- või tootmisviga. Garantiijuhtumil pöörduge ostu tõendava dokumendiga oma edasimüüja või lähima volitatud klienditeeninduse poole.

(Aadressi vt tagaküljelt)

Tehnilised andmed

				HD 10/21-4 S HD 10/25-4 S HD 13/18-4 S HD 17/15-4 S
Riigipõhised variandid
Riik EU EU EU EU
Elektriühendus
Pinge			V			400
F	a	a	s		~	3	3
Sagedus			Hz	50	50	50	50
Maksimaalselt lubatud võrgu impedants			Ω	-	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283
Tarbitav võimsus			kW	8,0	8,8	8,8	9,0
Kaitseliik				IPX5	IPX5	IPX5	IPX5
Võrgukaitse (inertne, Char. C)			A	16	16	16	16
Pikenduskaabel 10 m			mm2	2,5 2,5 2,5 2,5
Pikenduskaabel 30 m			mm2	4	4	4	4
Veevõtuühendus
Juurdevoolurõhk (maks.)			MPa	1	1	1	1
Juurdevoolu temperatuur (maks.)			°C	60	60	60	60
Juurdevoolu kogus (min.)			l/min	20	20	25	31,6
Sissevõtu kõrgus (maks.)			m	0,5	0,5	0,5	0,5
Vee pealevoolu vooliku minimaalne pikkus			m	7,5	7,5	7,5	7,5
Vee pealevoolu vooliku minimaalne läbimõõt in				1	1	1	1
Imifiltri tellimisnumber				4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0
Seadme võimsusandmed
Standarddüüsi suurus				050 045 075 105

Vee töösurve standardotsakuga MPa 21 25 18 15

T	ö	ö	ü	l	e	r	õ	21	h
Juurdevoolu kogus, vesi l/min 16,7 16,7 21,67 28,33
Kõrgsurvepüstoli tagasilöögijõud N			57 63 69 85

Mõõtmed ja kaalud

T	ü	ü	p	i	l	i	n	e
Pikkus				mm	720	720	720	720
Laius				mm	637	637	637	637
Kõrgus				mm	1080	1080	1080	1080
Õli kogus				l	0,65 0,65 0,65 1,2
Õlisort				Tüüp	15W40	15W40	15W40	15W40

Kindlakstehtud väärtused EN 60335-2-79 kohaselt

Labakäsi-käsivars vibratsiooniväärtus	m/s2	2,8	3,7	2,9	3,0
Ebakindlus K	m/s2	0,8	0,9	0,8	0,8
Heliröhutase LpA	d	B	(	A	)	6
Ebakindlus KpA	dB(A)	3	3	3	3
Helivõimsustase LWA+ Ebakindlus KWA	d	B	(	A	)	8

Erandi põhjus vastavalt määrusele (EL) 2019/1781 lisa I peatükile 2 (12): j)

Õigus tehnilisteks muudatusteks.

EL vastavusdeklaratsioon

Käesolevaga deklareerime, et alljärgnevalt nimetatud masin vastab oma kontseptsiooni ja koosteliigi põhjal ning meie poolt turule viidud teostuses EL direktiivide asjaomastele põhilistele ohutus- ja tervisenõuetele. Masinal meiega kooskõlastamata muudatuste teostamisel kaotab käesolev deklaratsioon kehtivuse.

Asjaomased EL direktiivid

2000/14/EÜ

Kohaldatud määrus(ed)

(EL) 2019/1781

Kohaldatud ühtlustatud normid

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

HD 10/21-4 S Classic

EN 61000-3-11: 2000

HD 13/18-4 S Classic

HD 10/25-4 S Classic

HD 17/15-4 S Classic

EN 62233: 2008

Kohaldatud riiklikud normid

Kohandatud vastavushindamismenetlus

2000/14/EÜ: Lisa V

Helivõimsustase dB(A)

HD 10/21-4 S Classic

Möödetud: 84

Garanteeritud: 86

HD 13/18-4 S Classic

Möödetud: 89

Garanteeritud: 91

HD 10/25-4 S Classic

Mõõdetud: 89

Garanteeritud: 91

HD 17/15-4 S Classic

Mõõdetud: 91

Garanteeritud: 93

Allakirjutanud tegutsevad juhatuse ülesandel ja volitu-sega.

H. Jenner

Dokumentatsioonivolink:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
