Mark	Kärcher
Mudel	FRV 50 ME
Tootetüüp	Kõrgsurvepesuri pinnapesur
Kasutus	Põrandapindade puhastus
Maksimaalne veesurve	25 MPa (250 baari)
Maksimaalne vee temperatuur	85 °C
Sobiv düüsi kaliiber	036 - 125 (vastavalt düüsikomplektile)
Pöörlev haru	Jah, kaks düüsi
Heitvee ärajuhtimine	Voolikuga (max kõrgus 1 m)
Esmane paigaldus	Lühike otsik pöörleva regulaatoriga käepidemele; pikk otsik ilma regulaatorita käepidemele
Määrimine	Määrige O-rõngad enne paigaldust
Hooldus	Loputage pärast kasutamist puhta veega; kaitske külma eest; ärge deformeerige harjaseid
Hoiustamine	Ärge jätke harjale toetuma
Ohutus	Ärge suunake pihustit inimeste, loomade ega elektripaigaldiste poole; oodake enne sekkumist pöörleva haru seiskumist; kandke kindaid ja kaitseprille
Ohutasemed	Oht, Hoiatus, Ettevaatus, Tähelepanu
Varuosad	Düüsid, O-rõngad, voolik, hari (ref. 6.371-011.0), düüsikomplekt
Tarvikud	Painduv kinnitus, mustuse koguja, painduv tugi, pikendusvoolik
Garantii	Tutvuge täieliku juhendiga
Kaal	Umbes 5 kg
Mõõtmed	Umbes 50 x 30 x 20 cm

Korduma kippuvad küsimused - FRV 50 ME Kärcher

Kuidas paigaldada düüsid pöörlevale harule?

Pange O-rõngas pöörleva haru soonde, asetage düüs, seejärel keerake korgimutter kinni. Reguleerige düüsi võtme tasapind paralleelselt pöörleva haruga. Kasutage kaasasolevat võtit korgimutri kinnikeeramiseks (ava 22 mm).

Mis on maksimaalne veesurve?

Maksimaalne veesurve on 25 MPa (250 baari). Ärge ületage seda survet.

Kas ma saan kasutada kuuma vett selle pinnapesuriga?

Jah, maksimaalne vee temperatuur on 85 °C. Pärast kuuma veega kasutamist jahutage seadet, loputades seda 2 minutit külma veega.

Mida teha, kui pöörlev haru ei pöörle?

Kontrollige, kas puhastusdüüsid on määrdunud. Kui need on ummistunud, puhastage need. Veenduge, et veesurve on piisav.

Miks imemisvõimsus langeb?

See võib olla tingitud kulunud harjakroonist (vaja vahetada), ummistunud imemiskandist või voolikust (vaja puhastada) või ummistunud pihustidüüsist (vaja puhastada).

Kuidas hooldada pinnapesurit?

Pärast iga kasutamist loputage juhitavaid rattaid puhta veega, seejärel pihustage neid määrdeõliga. Kaitske seadet külma eest ja ärge jätke seda harjale toetuma.

Millised tarvikud on saadaval?

Tarvikud: painduv kinnitus (ref. 2.642-528.0), mustuse koguja (2.642-532.0), painduv tugi (2.042-001.0), hari FRV 50 ME (6.371-011.0), pikendusvoolik (4.441-040.0).

Kuidas valida õiget düüsikomplekti?

Vaadake düüsi kaliiber oma kõrgsurvepesuri andmesildilt. Valige juhendi tabelist vastav komplekt (nt: kaliiber 036-040 → komplekt 2.431.0).

Millised on olulised ohutusjuhised?

Ärge kunagi suunake pihustit inimeste, loomade, elektripaigaldiste ega seadme enda poole. Kandke kindaid ja kaitseprille. Oodake enne sekkumist pöörleva haru täielikku seiskumist.

Kuidas ühendada pinnapesur kõrgsurvepesuriga?

Määrige otsiku O-rõngad, keerake pesuri püstoli käepide pinnapesurile ja pingutage käsitsi (või 27 mm mutrivõtmega) tugevasti.

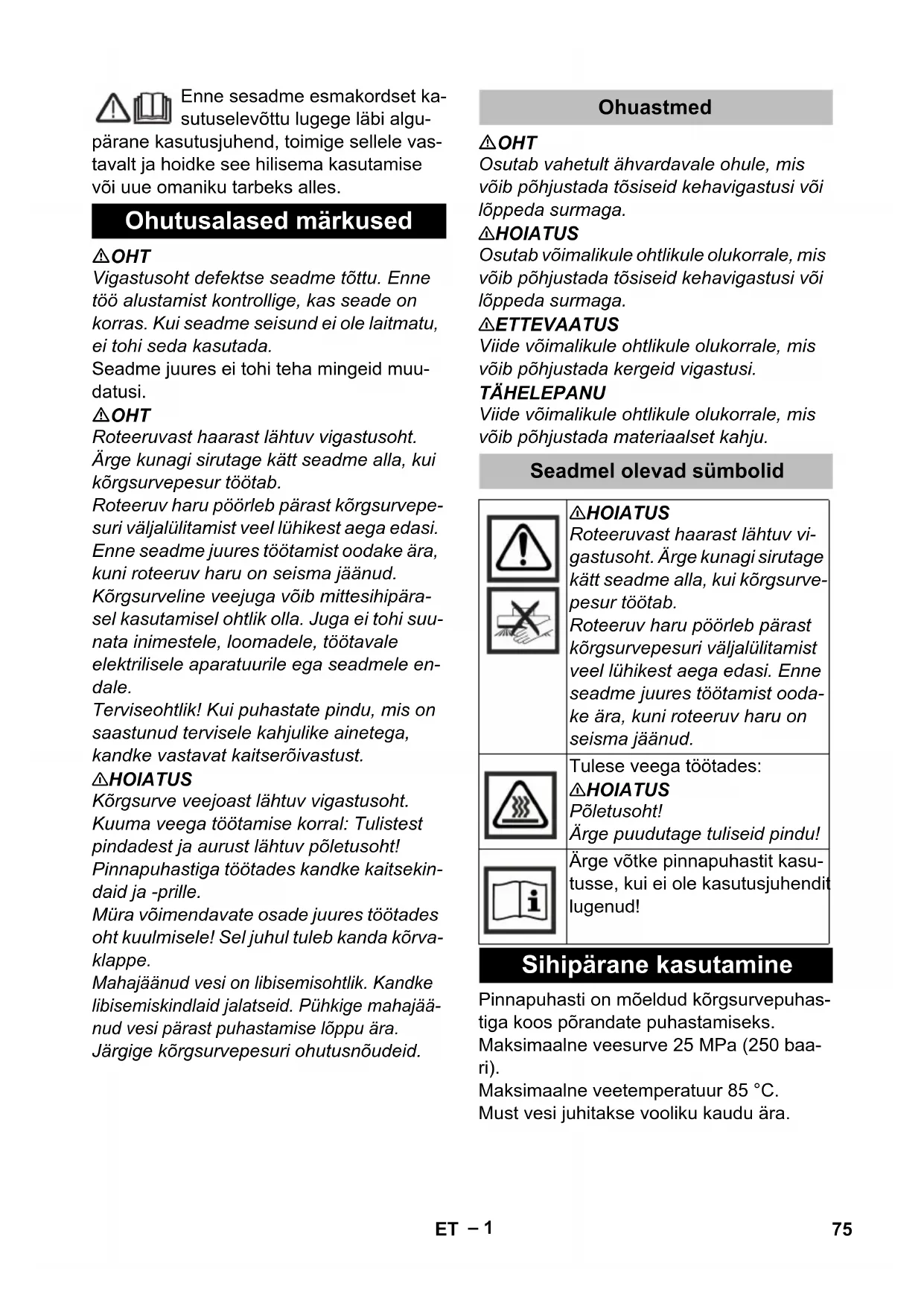

KASUTUSJUHEND FRV 50 ME Kärcher

Enne sesadme esmakordset ka- sutuselevõttu lugege läbi algu-

pärane kasutusjuhend, toimige sellele vastavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles.

Ohutusalased märkused

⚠️OHT

Vigastusoht defektse seadme töttu. Enne töö alustamist kontrollige, kas seade on korras. Kui seadme seisund ei ole laitmatu, ei tohi seda kasutada.

Seadme juures ei tohi teha mingeid muudatusi.

⚠️OHT

Roteeruvast haarast lähtuv vigastusoht. Ärge kunagi sirutage kätt seadme alla, kui körgsurvepesur töötab.

Roteeruv haru pöörleb pärast körgsurvepe- suri väljalülitamist veel lühikest aega edasi. Enne seadme juures töötamist oodake ära, kuni roteeruv haru on seisma jäänud.

Kõrgsurveline veejuga võib mittesihipära- sel kasutamisel ohtlik olla. Juga ei tohi suu- nata inimestele, loomadele, töötavale elektrilisele aparatuurile ega seadmele en- dale.

Terviseohtlik! Kui puhastate pindu, mis on saastunud tervisele kahjulike ainetega, kandke vastavat kaitserõivastust.

△HOIATUS

Kõrgsurve veejoast lähtuv vigastusoht.

Kuuma veega töötamise korral: Tulistest pindadest ja aurust lähtuv põletusoht!

Pinnapuhastiga töötades kandke kaitsekin-daid ja -prille.

Müra võimendavate osade juures töötades oht kuulmisele! Sel juhul tuleb kanda kõrvaklappe.

Mahajäänud vesi on libisemisohtlik. Kandke libisemiskindlaid jalatseid. Pühkige mahajäänud vesi pärast puhastamise lõppu ära.

Järgige körgsurvepesuri ohutusnõudeid.

Ohuastmed

⚠️OHT

Osutab vahetult ähvardavale ohule, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga.

△HOIATUS

Osutab võimalikule ohtlikule olukorrale, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga.

⚠ETTEVAATUS

Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi.

TÄHELEPANU

Viide võimalikule ohtlikule olukorrale, mis võib põhjustada materiaalset kahju.

Seadmel olevad sümbolid

△HOIATUS

Roteeruvast haarast lähtuv vigastusoht. Ärge kunagi sirutage kätt seadme alla, kui körgsurvepesur töötab.

Roteeruv haru pöörleb pärast körgsurvepesuri väljalülitamist veel lühikest aega edasi. Enne seadme juures töötamist ooda- ke ära, kuni roteeruv haru on seisma jäänud.

Tulese veega töötades:

△HOIATUS

Põletusoht!

Ärge puudutage tuliseid pindu!

Ärge võtke pinnapuhastit kasutusse, kui ei ole kasutusjuhendit lugenud!

Sihipärane kasutamine

Pinnapuhasti on möeldud körgsurvepuhas-tiga koos põrandate puhastamiseks.

Maksimaalne veesurve 25 MPa (250 baa-ri).

Must vesi juhitakse vooliku kaudu ära.

Keskkonnakaitse

Pakendmaterjalid on taaskasutata- vad. Palun ärge visake pakendeid majapidamisprahi hulka, vaid suunake need taaskasutusse.

Vanad seadmed sisaldavad taaska-sutatavaid materjal, mis tuleks suu-nata taaskasutusse. Palun likvideerige vanad seadmed seetõttu vastavate ko- gumissüsteemide kaudu.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

Et vältida takistusi kõrgsurvepesuriga töö-tamisel, tuleb kasutada sobivaid kõrgsurve-otsikuid.

Märkus:

Vajalikud düüside paketid söltuvad körgsurvepesurist ja tuleb eraldi tellida.

Joonis 1, vt ümbris

1 Düüsi suurus (näide)

→ Lugege düüsi suurust körgsurvepesuri tüübisildilt.
→ Valige järgmisest tabelist välja körgsur- vepesuri juurde sobiv düüside pakett.

Kõrgsurve-pesuri düüsi suurus	Düüside pa-kett	Düüside pa-keti düüside suurus
036...040 2.64	2-431.0 2x10	+ 20
041...045 2.64	2-432.0 2x11	+ 23
046...050 2.64	2-433.0 2x12	+ 26
051...080 2.64	2-982.0 2x20	+ 40
081...100 2.64	3-769.0 2x30	+ 40
101...125 2.64	3-768.0 2x38	+ 50

Düüside paketi paigaldamine

Joonis 2, vt ümbris

1 O-tihend
2 roteeruv haru
3 düüs
4 Kübarmutter

→ Pange O-tihend roteeruvas harus olevasse soone.

→ Pange düüs peale.

Väljuv veejuga peab olema suunatud roteeruva haruga paralleelselt.

Joonis 3, vt ümbris

→ Suunake düüsi võtmepind (võti nr 10) paralleelselt roteeruva haruga.
→ Keerake kübarmutter (võti nr 22) võt-mega kinni.
→ Korrake protsessi teise roteeruva haru juures.

Märkus:

Ärge paigaldage pinnapuhasti otsakuid kõrgsurvepesuri joatorule.

Joonis 4, vt ümbris

1 Pihustiotsak
2 Padrunvõti

→ Keerake pihustiotsak padrunvõtme abil pihustisse ja pingutage tugevasti (8 Nm).

Padrunvõti kuulub otsaku komplekti.

Käsitsemine

Joonis 5, vt ümbris

1 Pöördregulaatoriga pesupüstol
2 Pöördregulaatorita pesupüstol
3 Nippel, lühike
4 Nippel, pikk

Tarneseisundis on lühike nippel, mis on möeldud kasutamiseks pöördregulaatoriga pesupüstoliga, paigaldatud seadme sisse.

Selleks et kasutada koos pöördregulaatori- ta pesupüstoliga, tuleb lühike nippel välja keerata ja asendada kaasasoleva pika ni- pliga.

→ Ühendage kõrgsurvepuhasti käsipüstol pinnapuhastiga ja pingutage käsitsi. Vajaduse korral pingutage kruvivõtme- ga (harkvõti suurusega 27).

⚠ETTEVAATUS

Voolikuühendusest paiskub välja tugev musta vee juga. Ärge kasutage pinnapu-hastit ilma voolikuta.

Joonis 7, vt ümbris

→ Enne paigaldamist määrige O-tihendit juuresoleva määrdega.
→ Torgake juuresolev voolik pinnapuhasti voolikuliitmikku ja keerake kinni.
→ Suunake vooliku teine ots äravoolu ja fikseerige juuresoleva takjapaelaga.

Märkus:

Võimalusel paigaldage voolik sirgelt, ilmatõusudeta. Heitvee maksimaalne tõstekõrgus on 1 m.

Juuresoleva takjapaelaga saab vaba voolikuotsa paigale kinnitada (nt äravooluresti külge).

Vajadusel kasutage pikendusvoolikut (vt „Tarvikud“).

→ Tööötades hoidke pesupüstolit ja pinnapuhasti käepidet mölema käega.

→ Juhtige pinnapuhastit nii, et see oleks ti- hedalt puhastataval pinnal.

Kasutuselt võtmine

→ Pärast kuuma veega töötamist laske pinnapuhastil jahtumiseks töötada 2 minutit külma veega.
→ Vajadusel loputage pinnapuhastit ja äratõmbevoolikut puhta veega.

Hooldus

→ Kaitske seadet külma eest.
→ Jälgige, et harjased ei deformeeruks, kui seade on seisma pandud.

Märkus:

Et tagada püsivalt hea puhastustulemus, ärge asetage palun pinnapuhastit pärast kasutamist harjastega pärjale.

→ Pärast kasutamist loputage juhtrulle puhta veega, laske kuivada ja pihustage läbistava öliga.

Tarvikud

Tarvikud: Tellimisnumber
Vooliku kinnitus (vaa-kumkinnitus paigaldamiseks siledatele pinda-dele)	2.642-528.0
Mustusepüüdja (jämeda mustuse separaator)	2.642-532.0
Vooliku hoidik (seinale kinnitatav)	2.042-001.0
Harjapärg FRV 50 ME 6	371-011.0
Pikendusvoolik 4.441-04	0.0

Abi häirete korral

Roteeruv haru ei pöörle:

→ Kontrollige puhastusotsakuid määrdumise osas.

Imemisvõimsus nõrgeneb:

→ Harjastest pärg kulunud - vahetage harjastest pärg välja.
→ Äratõmbekanal või äratõmbevooli ummistunud - puhastage äratõmbekanalit ja äratõmbevoolikut.
→ Pihustiotsak ummistunud - puhastage pihustiotsakut.
