KASUTUSJUHEND NT 552 Tact² Me I Kärcher

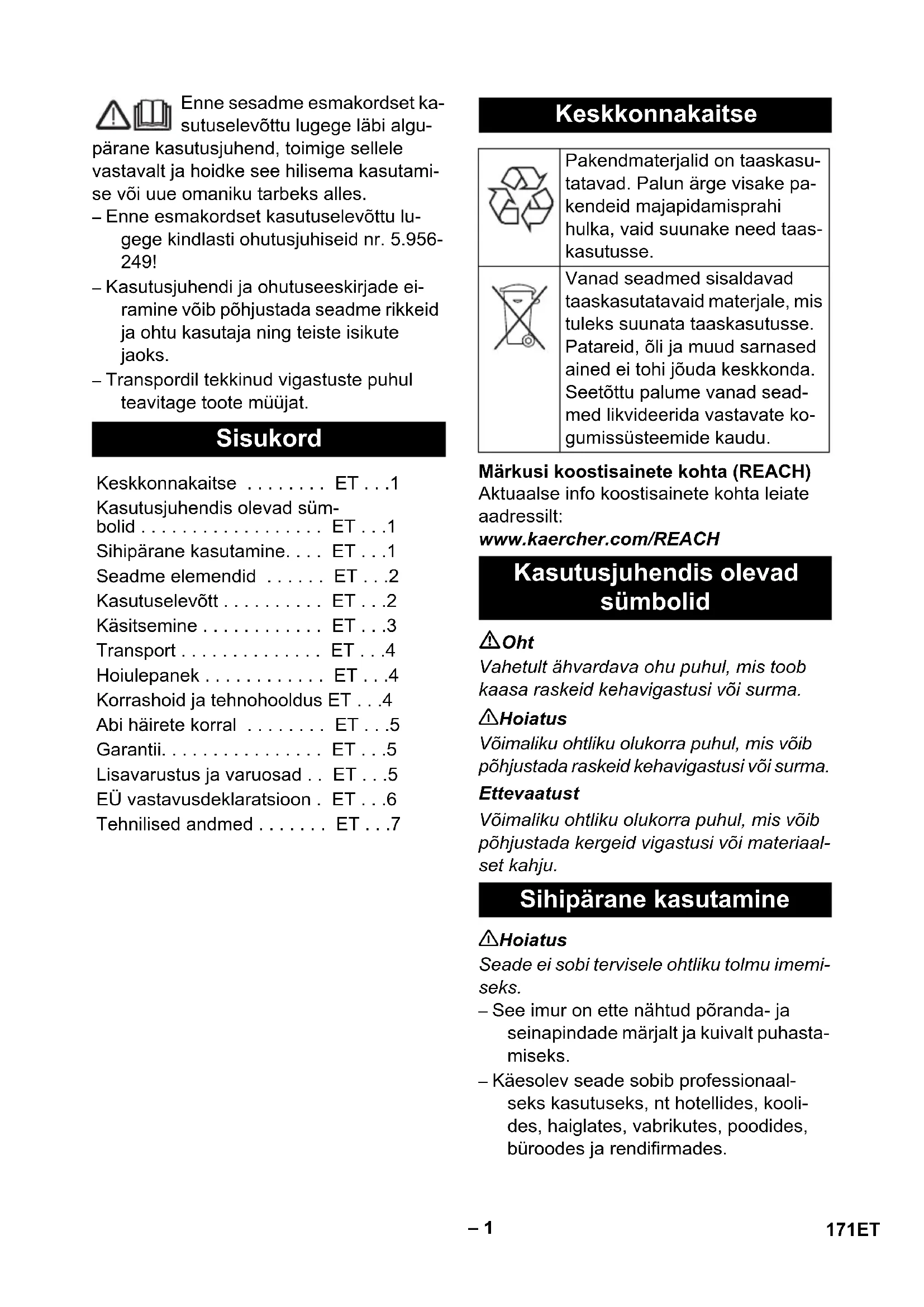

EU 6 649-915.0 10 м 170 BG– 1 Enne sesadme esmakordset ka- sutuselevõttu lugege läbi algu- pärane kasutusjuhend, toimige sellele vastavalt ja hoidke see hilisema kasutami- se või uue omaniku tarbeks alles. – Enne esmakordset kasutuselevõttu lu- gege kindlasti ohutusjuhiseid nr. 5.956- 249! – Kasutusjuhendi ja ohutuseeskirjade ei- ramine võib põhjustada seadme rikkeid ja ohtu kasutaja ning teiste isikute jaoks. – Transpordil tekkinud vigastuste puhul teavitage toote müüjat. Märkusi koostisainete kohta (REACH) Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH Oht Vahetult ähvardava ohu puhul, mis toob kaasa raskeid kehavigastusi või surma. 몇 Hoiatus Võimaliku ohtliku olukorra puhul, mis võib põhjustada raskeid kehavigastusi või surma. Ettevaatust Võimaliku ohtliku olukorra puhul, mis võib põhjustada kergeid vigastusi või materiaal- set kahju. 몇 Hoiatus Seade ei sobi tervisele ohtliku tolmu imemi- seks. – See imur on ette nähtud põranda- ja seinapindade märjalt ja kuivalt puhasta- miseks. – Käesolev seade sobib professionaal- seks kasutuseks, nt hotellides, kooli- des, haiglates, vabrikutes, poodides, büroodes ja rendifirmades. Sisukord Keskkonnakaitse . . . . . . . . ET . . .1 Kasutusjuhendis olevad süm- bolid . . . . . . . . . . . . . . . . . . ET . . .1 Sihipärane kasutamine. . . . ET . . .1 Seadme elemendid . . . . . . ET . . .2 Kasutuselevõtt . . . . . . . . . . ET . . .2 Käsitsemine . . . . . . . . . . . . ET . . .3 Transport . . . . . . . . . . . . . . ET . . .4 Hoiulepanek . . . . . . . . . . . . ET . . .4 Korrashoid ja tehnohooldus ET . . .4 Abi häirete korral . . . . . . . . ET . . .5 Garantii. . . . . . . . . . . . . . . . ET . . .5 Lisavarustus ja varuosad . . ET . . .5 EÜ vastavusdeklaratsioon . ET . . .6 Tehnilised andmed . . . . . . . ET . . .7 Keskkonnakaitse Pakendmaterjalid on taaskasu- tatavad. Palun ärge visake pa- kendeid majapidamisprahi hulka, vaid suunake need taas- kasutusse. Vanad seadmed sisaldavad taaskasutatavaid materjale, mis tuleks suunata taaskasutusse. Patareid, õli ja muud sarnased ained ei tohi jõuda keskkonda. Seetõttu palume vanad sead- med likvideerida vastavate ko- gumissüsteemide kaudu. Kasutusjuhendis olevad sümbolid Sihipärane kasutamine 171ET– 2 1 Elektroodid 2 Imemisvoolik 3 Tõukesang 4 Imipea lukustus 5 Vaherõngas 6 Ratas 7 Transpordiraam 8 Mustusemahuti 9 Raam juhtrull seisupiduriga 10 Imipea 11 Prahimahuti juhtrull 12 Põrandadüüs 13 Imitoru 14 Langetusmehhanismi sang 15 Prahimahuti käepide 16 Imitutsid 17 Filtrikate 18 Vooliku- ja kaablikonks 19 Põlv 20 Elektroodide pikendus 21 Pöördlüliti 22 Kandekäepide 23 Põrandaotsaku hoidik 24 Vuugiotsaku hoidik 25 Imitorude hoidik 26 Tüübisilt 27 Madalvoltfilter 28 Võrgukaabel 29 Filtri puhastamine – Puhastusprotsessi juhtelemendid on kollased. – Hoolduse ja teeninduse juhtelemendid on helehallid. Ettevaatust Madalvoltfiltrit ei tohi imemisel kunagi ee- maldada. Maandatud ühendustutside kaudu juhitak- se ära staatilised laengud. Nii välditakse sädemete tekkimist ja elektrilööke lisava- rustusse kuuluvatelt elektrit juhtivatelt tarvi- kutelt. – Peentolmu imemisel võib lisaks kasuta- da jäätmekotti (lisavarustus). Seisupidurid lukustada. Joonis Tõmmake langetusmehhanismi sang üles. Mahuti vabaneb ja langeba lla. Joonis Tõmmake mahuti käepiemest hoides välja. Joonis Pange prahikott selliselt kohale, et see liibuks tihedalt vastu mahuti seina ja põhja. Tõmmake jäätmekott mahutile. Jälgige, et jäätmekottei läheks üle mahutil ole- vate kinnituskeelte. Pange mahuti uuesti kohale ja lukusta- ge langetusmehhanismi sangaga. 몇 Hoiatus Muljumisoht! Ärge hoidke lukus- tamise ajal käsi prahimahuti ja vaherõnga vahel ega pange käsi tõstemehhanismi lähedus- se. Vajutage mõlema käega langetusmeh- hanismi sangale ja lukustage mahuti. Joonis Harjaribade mahamonteerimine. Kummihuulte paigaldamine. Märkus: Kummiliistude mustriga pool peab jääma väljapoole. – Märja mustuse imemiseks tuleb jäätme- kott (lisavarustus) alati eemaldada. Seisupidurid lukustada. Seadme elemendid Värvitde tähendus Kasutuselevõtt Antistaatiline süsteem Kuivimemine Jäätmekoti paigaldamine Märgpuhastus Kummiliistude paigaldus Jäätmekoti eemaldamine 172 ET– 3 Joonis Tõmmake langetusmehhanismi sang üles. Mahuti vabaneb ja langeba lla. Joonis Tõmmake mahuti käepiemest hoides välja. Joonis Tõmmake tolmu kõrvaldamiskott üles. Sulgege jäätmekott tugevasti sulgemis- riba abil. Võtke jäätmekott välja. Kõrvaldage kott vastavalt seadusesäte- tele. Pange mahuti uuesti kohale ja lukusta- ge langetusmehhanismi sangaga. 몇 Hoiatus Muljumisoht! Ärge hoidke lukus- tamise ajal käsi prahimahuti ja vaherõnga vahel ega pange käsi tõstemehhanismi lähedus- se. Vajutage mõlema käega langetusmeh- hanismi sangale ja lukustage mahuti. Ettevaatust Järgige kohalikke heitvete käitlemise ees- kirju. – Märja mustuse imemisel polster- või ühendusdüüsiga või kui mõnest mahu- tist imetakse peamiselt vett, on soovita- tav funktsioon "Automaatne filtripuhastus" välja lülitada. – Maksimaalse vedelikutaseme saavuta- misel lülitub seade automaatselt välja. – Mittejuhtivate vedelike puhul (nt puurimisemulsioon, õlid ja rasvad) ei lülitu seade mahuti täitumisel välja. Täitumise taset tuleb pidevalt kont- rollida ja mahuti õigeaegselt tühjen- dada. – Pärast märgimu lõpetamist: Puhastage lamevoltfiltrit filtripuhastusseadisega. Puhastage elektroode ja elektroodide pikendusi harjaga. Puhastage mahutit niiske lapiga ja kuivatage. Joonis Imivoolik on varustatud kiirühendus-süs- teemiga. Ühendada saab kõiki C-40/C-DN- 40 lisatarvikuid. Ühendadage võrgupistik. Lülitage seade pöördlülitist sisse. Seade on varustatud uudse kahekordse filtripuhastussüsteemiga, mis on eriti tõhus peene tolmu puhul. Seejuures puhastab õhuvool madalvoltfiltrit iga 7,5 sekundi järel automaatselt (pulseeriv heli). Lülitage seade pöördlülitist välja. Tõmmake toitejuhe pistikupesast välja. Seisupidurid lukustada. Joonis Tõmmake langetusmehhanismi sang üles. Mahuti vabaneb ja langeba lla. Joonis Tõmmake mahuti käepiemest hoides välja. Tühjendage paak. Pange mahuti uuesti kohale ja lukusta- ge langetusmehhanismi sangaga. Üldist Kiirühendus Käsitsemine Pöördlüliti – Seade SISSE – Filtri puhastamine VÄL-

Seadme sisselülitamine Automaatne filtripuhastus Seadme väljalülitamine Pärast iga kasutamist Tühjendage paak 173ET– 4 몇 Hoiatus Muljumisoht! Ärge hoidke lukus- tamise ajal käsi prahimahuti ja vaherõnga vahel ega pange käsi tõstemehhanismi lähedus- se. Vajutage mõlema käega langetusmeh- hanismi sangale ja lukustage mahuti. Imege seade seest ja väljast puhtaks ja pühkige niiske lapiga üle. Joonis Säilitage imivoolikut ja toitekaablit nagu joonisel kujutatud. Hoidke seadet kuivas ruumis, kaitstuna omavolilise kasutamise vastu. Ettevaatust Vigastusoht! Transportimisel jälgige sead- me kaalu. Võtke imitoru koos põrandaotsakuga hoidikust välja. Kandmiseks võtke kinni seadme kandesangast ja imitorust. Laadimiseks haarake seadmel raamist ja tõukesangast. Pikemate vahemaadega transpordiks tõmmata seadet enda järel tõukesan- gast. Sõidukites transportimisel fikseerige seade vastavalt kehtivatele määrustele libisemise ja ümbermineku vastu. Ettevaatust Vigastusoht! Ladustamisel jälgige seadme kaalu. Seda seadet tohib ladustada ainult siseruu- mides. Oht Enne kõiki töid seadme juures tuleb seade välja lülitada ja pistik seinakontaktist välja tõmmata. Avage filtrikate. Vahetage madalvoltfilter. Sulgege filtri kate, see peab kuuldavalt kinnituma. Seisupidurid lukustada. Joonis Tõmmake langetusmehhanismi sang üles. Mahuti vabaneb ja langeba lla. Joonis Tõmmake mahuti käepiemest hoides välja. Joonis Tõmmake tolmu kõrvaldamiskott üles. Sulgege jäätmekott tugevasti sulgemis- riba abil. Võtke jäätmekott välja. Kõrvaldage kott vastavalt seadusesäte- tele. Joonis Pange uus prahikott selliselt kohale, et see liibuks tihedalt vastu mahuti seina ja põhja. Tõmmake jäätmekott mahutile. Jälgige, et jäätmekottei läheks üle mahutil ole- vate kinnituskeelte. Pange mahuti uuesti kohale ja lukusta- ge langetusmehhanismi sangaga. 몇 Hoiatus Muljumisoht! Ärge hoidke lukus- tamise ajal käsi prahimahuti ja vaherõnga vahel ega pange käsi tõstemehhanismi lähedus- se. Vajutage mõlema käega langetusmeh- hanismi sangale ja lukustage mahuti. Avage imemispea lukk ja eemaldage see. Puhastage elektroode ja elektroodide vahesid harjaga. Puhastage elektroodide pikendusi har- jaga. Paigaldage imemispea ja lukustage see. Seadme puhastamine Seadme ladustamine Transport Hoiulepanek Korrashoid ja tehnohooldus Madalvoltfiltri vahetamine Jäätmekoti vahetamine Elektroodide ja elektroodide pikenduste puhastamine 174 ET– 5 Oht Enne kõiki töid seadme juures tuleb seade välja lülitada ja pistik seinakontaktist välja tõmmata. Kontrollige vooluvarustuse pistikupesa ja kaitset. Kontrollige seadme toitekaablit, toite- pistikut, elektroode ja elektroodide pi- kendusi. Lülitage seade sisse. Tühjendage paak. Lülitage seade välja ja oodake 5 sekun- dit, lülitage seade 5 sekundi järel uuesti sisse. Puhastage elektroode ja elektroodide vahesid harjaga. Puhastage elektroodide pikendusi har- jaga. Eemaldage imidüüsi, imitoru, imivooliku või madalvoltfiltri ummistused. Vahtetage täis jäätmekott (lisavarustus) välja. Kinnitage filtri kate korralikult. Vahetage madalvoltfilter. Kontrollige madalvoltfiltri paigaldust. Vahetage madalvoltfilter. Puhastage elektroode ja elektroodide vahesid harjaga. Puhastage elektroodide pikendusi harjaga. Kontrollige mittejuhtiva vedeliku puhul pidevalt täitetaset. Imivoolik ei ole ühendatud. Pöörduge klienditeenindusse. Pöörduge klienditeenindusse. Igas riigis kehtivad meie volitatud müü- giesindaja antud garantiitingimused. Sead- mel esinevad rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on mater- jali- või valmistusviga. Garantiijuhtumi kor- ral palume pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõendava dokumendi. – Kasutada tohib ainult tarvikuid ja varu- osi, mida tootja aktsepteerib. Originaal- tarvikud ja -varuosad annavad teile garantii, et seadmega on võimalik töö- tada turvaliselt ja tõrgeteta. – Valiku kõige sagedamini vajamineva- test varuosadest leiate te kasutusjuhen- di lõpust. – Täiendavat infot varuosade kohta leiate aadressilt www.kaercher.com lõigust Service. Abi häirete korral Imiturbiin ei tööta Imiturbiin lülitub välja Imiturbiin ei hakka mahuti tühjendamise järel uuesti tööle Imemisjõud väheneb Tolm pääseb imemisel välja Automaatne väljalülitamine (märgimemine) ei käivitu Automaatne filtripuhastus ei tööta Automaatset filtripuhastust ei saa välja lülitada Automaatset filtripuhastust ei saa sisse lülitada Garantii Lisavarustus ja varuosad 175ET– 6 Käesolevaga kinnitame, et allpool kirjelda- tud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstrukt- sioonilt EÜ direktiivide asjakohastele põhi- listele ohutus- ja tervisekaitsenõetele. Meiega kooskõlastamata muudatuste tege- mise korral seadme juures kaotab käesolev deklaratsioon kehtivuse. 5.957-701 Allakirjutanud toimivad juhatuse korraldu- sel ja volitusel. dokumentatsiooni eest vastutav isik: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 2010/07/14 EÜ vastavusdeklaratsioon Toode: Märg- ja kuivtolmuimeja Tüüp: 1.667-xxx Asjakohased EÜ direktiivid: 2006/42/EU (+2009/127/EU) 2004/108/EÜ Kohaldatud ühtlustatud standardid: EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Kohaldatud riiklikud standardid

CEO Head of Approbation 176 ET– 7 Tehnilised andmed NT 55/2 Tact² Me I Võrgupinge V 220-240 Sagedus Hz 50/60 Maksimaalne võimsus W 2760 Nominaalvõimsus W 2400 Paagi maht l 55 Vedeliku täitekogus l 50 Õhukogus (maks.) l/s 2x 74 Alarõhk (maks.) kPa (millibaari) 25,4 (254) Kaitse liik -- IPX4 Elektriohutusklass -- I Imivooliku liitmik (C-DN/C-ID) mm 40 pikkus x laius x kõrgus mm 710 x 570 x 1070 Tüüpiline töömass kg 43 Ümbritsev temperatuur (maks.) °C +40 Tuvastatud väärtused vastavalt standardile EN 60335-2-69 Helirõhu tase L

dB(A) 1 Käte/käsivarte vibratsiooniväärtus m/s

0,2 Võrgukaabel H07RN-F 3x1,5 mm
