KASUTUSJUHEND NT 752 Tact² Me Kärcher

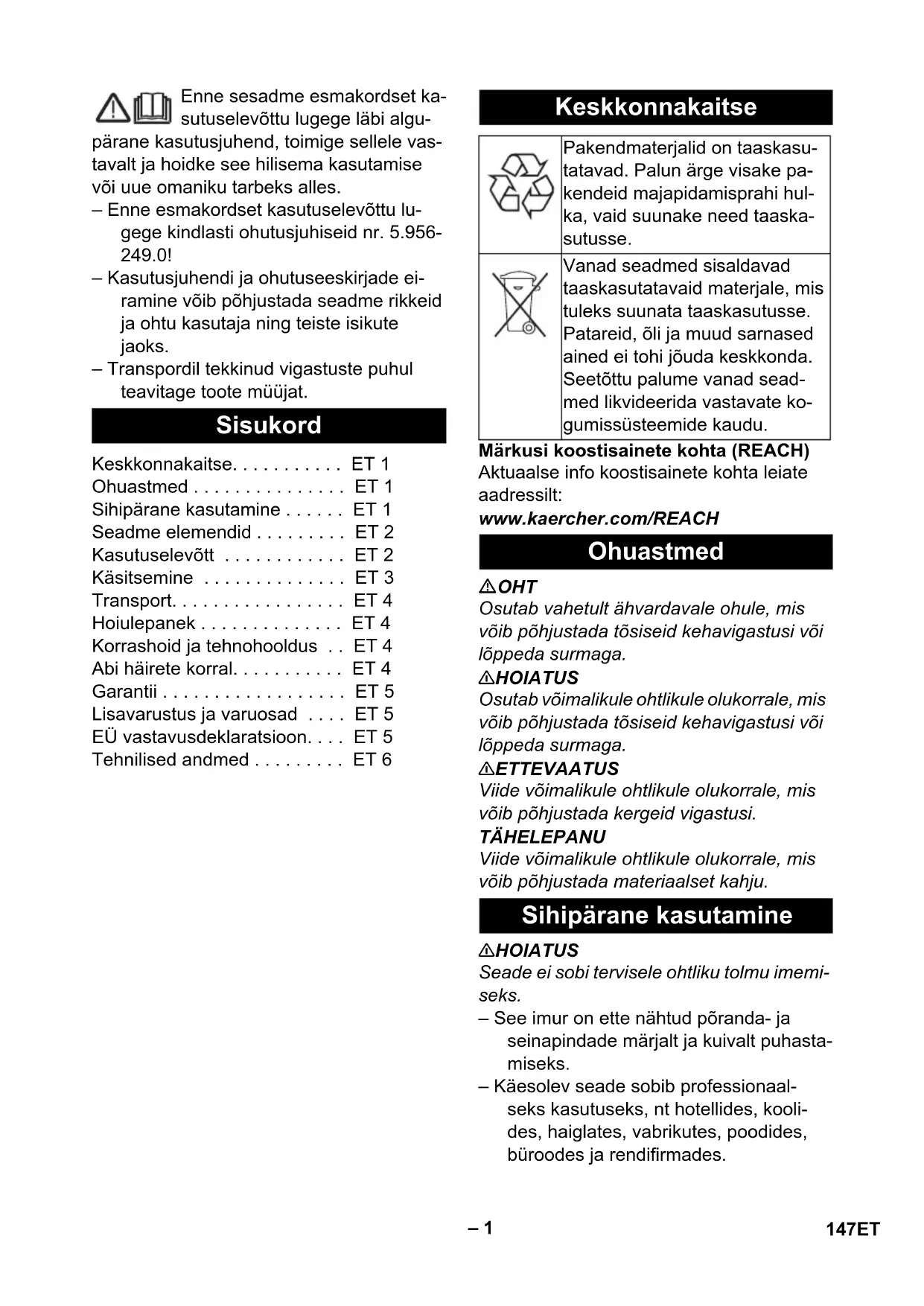

EU 6.649-915.0 10 м GB 6.650-151.0 10 м CH 6.650-292.0 10 м AU 6.650-166.0 10 м 146 BG– 1 Enne sesadme esmakordset ka- sutuselevõttu lugege läbi algu- pärane kasutusjuhend, toimige sellele vas- tavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles. – Enne esmakordset kasutuselevõttu lu- gege kindlasti ohutusjuhiseid nr. 5.956- 249.0! – Kasutusjuhendi ja ohutuseeskirjade ei- ramine võib põhjustada seadme rikkeid ja ohtu kasutaja ning teiste isikute jaoks. – Transpordil tekkinud vigastuste puhul teavitage toote müüjat. Märkusi koostisainete kohta (REACH) Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH OHT Osutab vahetult ähvardavale ohule, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga. 몇 HOIATUS Osutab võimalikule ohtlikule olukorrale, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga. 몇 ETTEVAATUS Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi. TÄHELEPANU Viide võimalikule ohtlikule olukorrale, mis võib põhjustada materiaalset kahju. 몇 HOIATUS Seade ei sobi tervisele ohtliku tolmu imemi- seks. – See imur on ette nähtud põranda- ja seinapindade märjalt ja kuivalt puhasta- miseks. – Käesolev seade sobib professionaal- seks kasutuseks, nt hotellides, kooli- des, haiglates, vabrikutes, poodides, büroodes ja rendifirmades. Sisukord Keskkonnakaitse. . . . . . . . . . . ET 1 Ohuastmed . . . . . . . . . . . . . . . ET 1 Sihipärane kasutamine . . . . . . ET 1 Seadme elemendid . . . . . . . . . ET 2 Kasutuselevõtt . . . . . . . . . . . . ET 2 Käsitsemine . . . . . . . . . . . . . . ET 3 Transport. . . . . . . . . . . . . . . . . ET 4 Hoiulepanek . . . . . . . . . . . . . . ET 4 Korrashoid ja tehnohooldus . . ET 4 Abi häirete korral. . . . . . . . . . . ET 4 Garantii . . . . . . . . . . . . . . . . . . ET 5 Lisavarustus ja varuosad . . . . ET 5 EÜ vastavusdeklaratsioon. . . . ET 5 Tehnilised andmed . . . . . . . . . ET 6 Keskkonnakaitse Pakendmaterjalid on taaskasu- tatavad. Palun ärge visake pa- kendeid majapidamisprahi hul- ka, vaid suunake need taaska- sutusse. Vanad seadmed sisaldavad taaskasutatavaid materjale, mis tuleks suunata taaskasutusse. Patareid, õli ja muud sarnased ained ei tohi jõuda keskkonda. Seetõttu palume vanad sead- med likvideerida vastavate ko- gumissüsteemide kaudu. Ohuastmed Sihipärane kasutamine 147ET– 2 1 Elektroodid 2 Imemisvoolik 3 Reguleeritav tõukesang 4 Imipea lukustus 5 Mustusemahuti 6Imipea 7 Juhtratas 8 Transpordiraam 9 Imitutsid 10 Raami käepide 11 Põrandadüüs 12 Imitoru 13 Kandekäepide 14 Vooliku- ja kaablikonks 15 Filtrikate 16 Põlv 17 Pöördlüliti 18 Põrandaotsaku koht 19 Kallutamisabi 20 Tüübisilt 21 Väljalaskevoolik 22 Imitorude hoidik 23 Võrgukaabel 24 Tõukesanga kinnituskruvi 25 Madalvoltfilter 26 Filtri puhastamine – Puhastusprotsessi juhtelemendid on kollased. – Hoolduse ja teeninduse juhtelemendid on helehallid. TÄHELEPANU Madalvoltfiltrit ei tohi imemisel kunagi ee- maldada. – Peentolmu imemisel võib lisaks kasuta- da paberfiltrikotti, fliisist filtrikotti (lisava- rustus) või membraanfiltrit (lisavarus- tus). Joonis Avage imemispea lukk ja eemaldage see. Pange paberfiltrikott, fliisist filtrikott (li- savarustus) või membraanfilter (lisava- rustus) kohale. Paigaldage imemispea ja lukustage see. TÄHELEPANU Vahetades märgpuhastuselt kuivpuhas- tusrežiimile tuleb meeles pidada: Kuiva tolmu imemine märja filtrielemendiga rikub filtrit ja võib muuta selle kasutuskõlb- matuks. Enne kasutamist kuivatage märg filter korralikult ära või asendage kuiva filtri- ga. Vajadusel vahetage filtrit nagu kirjelda- tud punktis "Hooldamine ja korrashoid". Märkus: Kui töötate pidevalt märgpuhas- tusrežiimil, soovitame kasutada PES-lame- voltfiltrit (vt filtrisüsteemide alt). Joonis Harjaribade mahamonteerimine. Kummihuulte paigaldamine. Märkus: Kummiliistude mustriga pool peab jääma väljapoole. – Märja mustuse imemiseks tuleb paber- filtrikott, fliisist filtrikott (lisavarustus) või membraanfilter (lisavarustus) alati ee- maldada. – Soovitatav on kasutada spetsiaalset filtrikotti (märg) (vt filtrisüsteemid). Seadme elemendid Värvitde tähendus Kasutuselevõtt Kuivimemine Paberist / fliisist filtrikoti paigaldamine Üleminek märgpuhastuselt kuivpuhastusele Märgpuhastus Kummiliistude paigaldus Paberist / fliisist filtrikoti eemaldamine 148 ET– 3 몇 ETTEVAATUS Järgige kohalikke heitvete käitlemise ees- kirju. Metallpaagiga seade: Joonis Plastpaagiga seade: Joonis Laske must vesi väljalaskevooliku abil välja. – Märja mustuse imemisel polster- või ühendusdüüsiga või kui mõnest mahu- tist imetakse peamiselt vett, on soovita- tav funktsioon "Automaatne filtripuhas- tus" välja lülitada. – Maksimaalse vedelikutaseme saavuta- misel lülitub seade automaatselt välja. – Mittejuhtivate vedelike puhul (nt puurimisemulsioon, õlid ja rasvad) ei lülitu seade mahuti täitumisel välja. Täitumise taset tuleb pidevalt kont- rollida ja mahuti õigeaegselt tühjen- dada. – Pärast märgimu lõpetamist: Puhastage lamevoltfiltrit filtripuhastusseadisega. Puhastage elektroode harjaga. Puhas- tage mahutit niiske lapiga ja kuivatage. Joonis Imivoolik on varustatud kiirühendus-süs- teemiga. Ühendada saab kõiki C-40/C-DN- 40 lisatarvikuid. Ühendadage võrgupistik. Lülitage seade pöördlülitist sisse. Seade on varustatud uudse kahekordse filtripuhastussüsteemiga, mis on eriti tõhus peene tolmu puhul. Seejuures puhastab õhuvool madalvoltfiltrit iga 7,5 sekundi järel automaatselt (pulseeriv heli). Lülitage seade pöördlülitist välja. Tõmmake toitejuhe pistikupesast välja. Tühjendage paak. Imege seade seest ja väljast puhtaks ja pühkige niiske lapiga üle. Vabastage tõukesanga kinnituskruvid ja reguleerige tõukesanga. Joonis Säilitage imivoolikut ja toitekaablit nagu joonisel kujutatud. Hoidke seadet kuivas ruumis, kaitstuna omavolilise kasutamise vastu. Must vesi välja lasta Üldist Kiirühendus Käsitsemine Pöördlüliti – Seade SISSE – Filtri puhastamine VÄL-

Seadme sisselülitamine Automaatne filtripuhastus Seadme väljalülitamine Pärast iga kasutamist Tõukesanga kokku-/lahtiklappimine Seadme ladustamine 149ET– 4 몇 ETTEVAATUS Vigastusoht! Transportimisel jälgige sead- me kaalu. Võtke imitoru koos põrandaotsakuga hoidikust välja. Kandmiseks võtke kinni seadme kandesangast ja imitorust. Peale- ja mahalaadimiseks võtke kinni raami käepidemest ja tõukesangast. Pikemate vahemaadega transpordiks tõmmata seadet enda järel tõukesan- gast. Sõidukites transportimisel fikseerige seade vastavalt kehtivatele määrustele libisemise ja ümbermineku vastu. 몇 ETTEVAATUS Vigastusoht! Ladustamisel jälgige seadme kaalu. Seda seadet tohib ladustada ainult siseruu- mides. OHT Enne kõiki töid seadme juures tuleb seade välja lülitada ja pistik seinakontaktist välja tõmmata. Avage filtrikate. Vahetage madalvoltfilter. Sulgege filtri kate, see peab kuuldavalt kinnituma. Avage imemispea lukk ja eemaldage see. Puhastage elektroode harjaga. Paigaldage imemispea ja lukustage see. OHT Enne kõiki töid seadme juures tuleb seade välja lülitada ja pistik seinakontaktist välja tõmmata. Kontrollige vooluvarustuse pistikupesa ja kaitset. Kontrollige seadme toitekaablit, toite- pistikut ja elektroode. Lülitage seade sisse. Tühjendage paak. Lülitage seade välja ja oodake 5 sekun- dit, lülitage seade 5 sekundi järel uuesti sisse. Puhastage elektroode ja elektroodide vahesid harjaga. Eemaldage imidüüsi, imitoru, imivooliku või madalvoltfiltri ummistused. Vahetage paberfiltrikott. Vahetage välja fliisist filtrikott (lisava- rustus). Kinnitage filtri kate korralikult. Puhastage või vahetage membraanfilt- rit (lisavarustus) voolava vee all. Vahetage madalvoltfilter. Kontrollige väljalaskevooliku tihedust. Kontrollige madalvoltfiltri paigaldust. Vahetage madalvoltfilter. Puhastage elektroode ja elektroodide vahesid harjaga. Kontrollige mittejuhtiva vedeliku puhul pidevalt täitetaset. Imivoolik ei ole ühendatud. Pöörduge klienditeenindusse. Transport Hoiulepanek Korrashoid ja tehnohooldus Madalvoltfiltri vahetamine Elektroodide puhastamine Abi häirete korral Imiturbiin ei tööta Imiturbiin lülitub välja Imiturbiin ei hakka mahuti tühjendamise järel uuesti tööle Imemisjõud väheneb Tolm pääseb imemisel välja Automaatne väljalülitamine (märgimemine) ei käivitu Automaatne filtripuhastus ei tööta Automaatset filtripuhastust ei saa välja lülitada 150 ET– 5 Pöörduge klienditeenindusse. Kui riket ei ole võimalik kõrvaldada, tu- leb lasta klienditeenindusel seadet kont- rollida. Igas riigis kehtivad meie volitatud müü- giesindaja antud garantiitingimused. Sead- mel esinevad rikked kõrvaldame garan- tiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palu- me pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõen- dava dokumendi. Kasutage ainult originaaltarvikuid ja origi- naalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse. Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com. Käesolevaga kinnitame, et allpool kirjelda- tud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstrukt- sioonilt EÜ direktiivide asjakohastele põhi- listele ohutus- ja tervisekaitsenõetele. Meiega kooskõlastamata muudatuste tege- mise korral seadme juures kaotab käesolev deklaratsioon kehtivuse. 5.957-701 Allakirjutanud toimivad juhatuse korraldu- sel ja volitusel. dokumentatsiooni eest vastutav isik: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 2016/01/01 Automaatset filtripuhastust ei saa sisse lülitada Klienditeenindus Garantii Lisavarustus ja varuosad EÜ vastavusdeklaratsioon Toode: Märg- ja kuivtolmuimeja Tüüp: 1.667-xxx Asjakohased EÜ direktiivid: 2006/42/EU (+2009/127/EU) 2014/30/EL 2011/65/EL Kohaldatud ühtlustatud standardid: EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 Kohaldatud riiklikud standardid

CEO Head of Approbation 151ET– 6 Tehnilised andmed NT 65/2 Tact² *EU *GB *AU NT 65/2 Tact² *CH NT 75/2 Tact² Me *EU *GB *AU NT 75/2 Tact² Me *CH Võrgupinge V 220-240 220-240 220-240 220-240 Sagedus Hz 1~ 50-60 1~ 50-60 1~ 50-60 1~ 50-60 Maksimaalne võimsus W 2760 2300 2760 2300 Nominaalvõimsus W 2400 2200 2400 2200 Paagi maht l65657575 Vedeliku täitekogusl48485252 Õhukogus (maks.) l/s 2x 74 2x 70 2x 74 2x 70 Alarõhk (maks.) kPa (mbar) 25,4 (254) 24,2 (242) 25,4 (254) 24,2 (242) Kaitse liik -- IPX4 IPX4 IPX4 IPX4 Elektriohutusklass -- I I I I Imivooliku liitmik (C-DN/C- ID) mm 40 40 40 40 pikkus x laius x kõrgus mm 575 x 490 x

Tüüpiline töömass kg 24,5 24,5 27,8 27,8 Ümbritsev temperatuur (maks.) °C +40 +40 +40 +40 Tuvastatud väärtused vastavalt standardile EN 60335-2-69 Helirõhu tase L

dB(A) 1 1 1 1 Käte/käsivarte vibratsiooni- väärtus m/s
