KASUTUSJUHEND K 3 Compact Kärcher

Sovellettavat EU-direktiivit

2000/14/EY

2014/30/EU

2006/42/EY (+2009/127/EY)

2011/65/EU

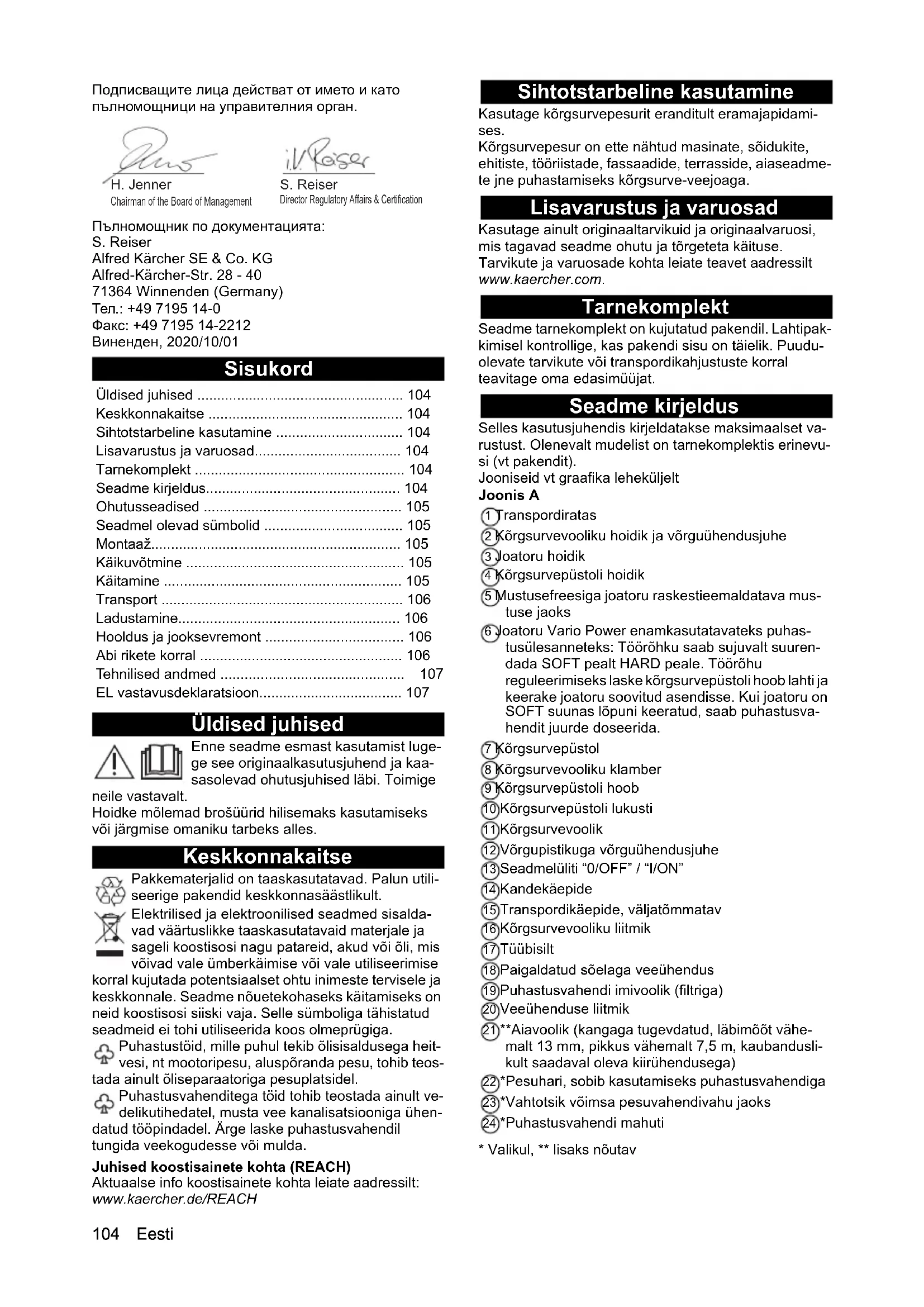

Sihtotstarbeline kasutamine 104

Lisavarustus ja varuosad.... 104

Tarnekomplekt 104

Seadme kirjeldus.... 104

Ohutusseadised 105

Seadmel olevad sümbolid 105

Montaaž.... 105

Käikuvõtmine 105

Käitamine 105

Transport 106

Ladustamine.... 106

Hooldus ja jooksevremont 106

Abi rikete korral 106

Tehnilised andmed 107

EL vastavusdeklaratsioon.... 107

Üldised juhised

Enne seadme esmast kasutamist lugege see originaalkasutusjuhend ja kaasasolevad ohutusjuhised läbi. Toimige

neile vastavalt.

Hoidke mõlemad brošüürid hilisemaks kasutamiseks või järgmise omaniku tarbeks alles.

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad. Palun utiliseerige pakendid keskkonnasäästlikult.

Elektrilised ja elektroonilised seadmed sisalda- vad väärtuslikke taaskasutatavaid materjale ja sageli koostisosi nagu patareid, akud või öli, mis võivad vale ümberkäimise või vale utiliseerimise

korral kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nõuetekohaseks käitamiseks on neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid ei tohi utiliseerida koos olmeprügiga.

Puhastustöid, mille puhul tekib ölisisaldusega heitvesi, nt mootoripesu, aluspöranda pesu, tohib teosa ainult öliseparaatoriga pesuplatsidel.

Puhastusvahenditega töid tohib teostada ainult vedelikutihedatel, musta vee kanalisatsiooniga ühenud tööpindadel. Ärge laske puhastusvahendil jida veekogudesse või mulda.

Juhised koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.de/REACH

Sihtotstarbeline kasutamine

Kasutage körgsurvepesurit eranditult eramajapidamises.

Kõrgsurvepesur on ette nähtud masinate, söidukite, ehitiste, tööriistade, fassaadide, terrasside, aiaseadmete jne puhastamiseks kõrgsurve-veejoaga.

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

Tarnekomplekt

Seadme tarnekomplekt on kujutatud pakendil. Lahtipakkimisel kontrollige, kas pakendi sisu on täielik. Puudu-olevate tarvikute või transpordikahjustuste korral teavitage oma edasimüüjat.

Seadme kirjeldus

Selles kasutusjuhendis kirjeldatakse maksimaalset varustust. Olenevalt mudelist on tarnekomplektis erinevusi (vt pakendit).

Jooniseid vt graafika leheküljelt

Joonis A

① Transpordiratas
② Kõrgsurvevooliku hoidik ja võrguühendusjuhe
③ Joatoru hoidik
④ Körgsurvepüstoli hoidik
⑤ Mustusefreesiga joatoru raskestieemaldatava mustuse jaoks
⑥ Joatoru Vario Power enamkasutatavateks puhastusülesanneteks: Tööröhku saab sujuvalt suurendada SOFT pealt HARD peale. Tööröhu reguleerimiseks laske körgsurvepüstoli hoob lahti ja keerake joatoru soovitud asendisse. Kui joatoru on SOFT suunas löpuni keeratud, saab puhastusvahendit juurde doseerida.

⑦ Körgsurvepüstol
⑧ Körgsurvevooliku klamber
⑨ Körgsurvepüstoli hoob
10Körgsurvepüstoli lukusti
⑪Körgsurvevoolik
⑫Võrgupistikuga võrguühendusjuhe
⑬Seadmelüliti "0/OFF" / "I/ON"
14 Kandekäepide
⑮Transpordikäepide, väljatõmmatav
16 Körgsurvevooliku liitmik
17 Tüübisilt
⑱Paigaldatud söelaga veeühendus
⑲Puhastusvahendi imivoolik (filtriga)
20 Veeühenduse liitmik
21**Aiavoolik (kangaga tugevdatud, läbimõõt vähemalt 13 mm, pikkus vähemalt 7,5 m, kaubanduslikult saadaval oleva kiirühendusega)
22*Pesuhari, sobib kasutamiseks puhastusvahendiga
23*Vahtotsik võimsa pesuvahendivahu jaoks
24*Puhastusvahendi mahuti

* Valikul, ** lisaks nõutav

Ohutusseadised

⚠ETTEVAATUS

Puuduvad või muudetud ohutusseadised

Ohutusseadised on ette nähtud Teie kaitseks.

Ärge kunagi muutke või hiilige kõrvale ohutusseadis- test.

Seadmelüliti

Seadmelüliti hoiab ära seadme tahtmatu käitamise.

Körgsurvepüstoli lukusti

Lukusti blokeerib körgsurvepüstoli hoova ja hoiab ära seadme tahtmatu käivitamise.

Auto-stopp funktsioon

Kui kõrgsurvepüstolil asuv hoob lahti lastakse, lülitab survelüliti pumba välja ja kõrgsurvejuga peatub. Hoova vajutamisega lülitub pump jälle sisse.

Seadmel olevad sümbolid

Ärge suunake körgsurvejuga inimestele, loomadele, aktiivsele elektrilisele varustusele ega seadmele endale.

Kaitske seadet külma eest.

Seadet ei tohi ühendada otse avalikku joogi-veevõrku.

Montaaž

Jooniseid vt graafika leheküljelt.

Monteerige enne käikuvõtmist lahtised kaasasolevad osad seadme külge.

Rataste monteerimine

1. Kinnitage rattad seadme külge ja kindlustage. Joonis B

Veeühenduse liitmiku monteerimine

1. Kruvige veeühenduse liitmik seadme veeühendusele.

Joonis C

Käikuvõtmine

1. Asetage seade tasasele pinnale.

2. Ühendage kõrgsurvevoolik seadme külge. a Tõmmake liitmiku küljes olev klamber välja.

b Pistke körgsurvevoolik liitmikusse.

c Pistke klamber liitmikusse.

Joonis D

1. Ühendage körgsurvevoolik körgsurvepüstoliga.

b Tõmmake klamber välja.

c Pistke körgsurvevoolik sisse.

d Vajutage klamber sisse, kuni see fikseerub.

Joonis E

1. Kontrollige kindlaid ühendusi körgsurvevoolikust tömbamisega.

2. Ühendage vörgupistik pistikupessa.

Veevarustus

Ühendusväärtusi vt tüübisildilt või peatükist Tehnilised andmed.

Järgige veevarustusettevõtte eeskirju.

TÄHELEPANU

Kahjustused saastunud vee töttu

Vees olev mustus võib pumpa ja tarvikuid kahjustada. Kaitseks soovitab KÄRCHER kasutada KÄRCHERi veefiltrit (erivarustus, tellimisnumber 4.730-059).

Ühendus veetoruga

TÄHELEPANU

Aquastopiga voolikuliitmik seadme veeühendusel Pumba kahjustus

Ärge kunagi kasutage seadme veeühendusel Aquastopiga voolikuliitmikku.

Veekraanil saate kasutada Aquastop-liitmikku.

1. Pistke aiavoolik veeühenduse liitmikule.

2. Ühendage aiavoolik veetoru külge.

3. Avage veekraan täielikult.

Joonis F

Käitamine

TÄHELEPANU

Pumba kuivkäik

Seadme kahjustus

Kui seade ei tekita 2 minuti jooksul rõhku, siis lülitage seade välja ja toimige vastavalt juhenditele peatükis Abi rikete korral.

Käitamine körgsurvega

TÄHELEPANU

Värvitud või tundlike pindade kahjustus

Pinnad saavad liiga väikse joa kauguse või ebasobiva joatoru valiku tõttu kahjustada.

Hoidke värvitud pindade puhastamisel vähemalt 30 cm joa kaugust.

Ärge puhastage mustusefreesiga autorehve, värvi või tundlikke pindu nagu puit.

1. Pistke joatoru körgsurvepüstolisse ja fikseerige 90° pöördega.

Joonis G

1. Lülitage seade sisse ("I/ON").

2. Vabastage körgsurvepüstoli hoob.

3. Vajutage körgsurvepüstoli hooba. Seade lülitub sisse.

Käitamine pesuharjaga

TÄHELEPANU

Värvikahjustused

Pealispindade kahjustus määrdunud pesuharja töttu Tehke enne pesuharja rakendamist kindlaks, et pesuhari on vaba mustuse- või muudest osakestest.

Märkus

Pesuharjade kasutamisel töötab seade alaröhuga. See-töttu saab puhastusvahendit juurde segada.

1. Pistke pesuhari körgsurvepüstolisse ja fikseerige 90° pöördega.

Käitamine puhastusvahendiga

A OHT

Ohutuskaardi eiramine

Rasked tervisekahjustused puhastusvahendi asjatundmatu kasutamise töttu Järgige puhastusvahendi tootja ohutuskaarti, eelkõige juhiseid isikliku kaitsevarustuse kohta.

Märkus

KÄRCHERi puhastusvahendid garanteerivad riketeta töö. Palun laske end nõustada või küsige meie kataloogi või meie puhastusvahendite infolehti.

1. Tömmake puhastusvahendi imivoolik soovitud pik-kuses korpusest välja.

Joonis H

1. Riputage puhastusvahendi imivoolik puhastusvahendi lahusega täidetud mahutisse.

2. Kasutage Vario Power joatoru.

3. Keerake joatoru "SOFT" suunas lõpuni. Käituse ajal lisatakse puhastusvahendi lahus vee- joale.

4. Kasutage optsionaalselt vahudüüsi.

a Ühendage vahudüüs puhastusvahendi pudeliga.

b Pistke vahudüüs körgsurvepüstolisse ja fikseeri- ge 90° pöördega.

Joonis I

Soovitatav puhastusmeetod

1. Pihustage puhastusvahend säästlikult kuivale pealispinnale ja laske möjuda (mitte kuivada).

2. Loputage vabanenud mustus körgsurvejoaga maha.

Puhastusvahendiga käitamise järel

1. Loputage seadet u 30 sekundit puhta veega.

Käituse katkestamine

1. Laske körgsurvepüstoli hoob lahti.
   Hoova lahtilaskmisel lülitub seade välja. Kõrgsurve süsteemis jääb püsima.
2. Lukustage körgsurvepüstoli hoob.
   Joonis J
3. Lülitage üle 5-minutiliste tööpauside korral seade välja "0/OFF".

Käituse lõpetamine

⚠ETTEVAATUS

Rõhk süsteemis

Vigastused körgsurve all kontrollimatult väljatungiva vee töttu

Lahutage kõrgsurvevoolik kõrgsurvepüstolist või seadmest ainult siis, kui süsteemis pole rõhku.

1. Laske körgsurvepüstoli hoob lahti.

2. Sulgege veekraan.

3. Vajutage körgsurvepüstoli hooba 30 sekundit. Süsteemi veel allesjäänud rõhk lastakse välja.

4. Laske körgsurvepüstoli hoob lahti.

5. Lukustage körgsurvepüstoli hoob.

6. Lahutage seade veevarustusest.

7. Lülitage seade välja "0/OFF".

8. Tõmmake võrgupistik pistikupesast välja.

Transport

⚠ETTEVAATUS

Kaalu eiramine

Vigastus- ja kahjustusoht

Pidage transportimisel silmas seadme kaalu.

Seadme kandmine

1. Töstke seade kandekäepidemest üles ja kandke.

Seadme tömbamine

1. Tõmmake transpordikäepide välja, kuni see kuuldavalt fikseerub.

2. Tõmmake seadet transpordikäepidemest.

Seadme transportimine söidukis

1. Kindlustage seade libisemise ja ümberkukkumise vastu.

Ladustamine

⚠ETTEVAATUS

Kaalu eiramine

Vigastus- ja kahjustusoht

Pidage ladustamisel silmas seadme kaalu.

Seadme hoidmine

1. Pange seade tasasel pinnal seisma.

2. Lahutage joatoru körgsurvepüstolist.

3. Lahutage körgsurvepüstol körgsurvevoolikust.

4. Lahutage körgsurvevoolik seadmest.

5. Pange körgsurvevoolik seadmele hoiule.

6. Pange võrguühendusjuhe ja tarvikud seadmele hoiule.

Pidage enne pikemat ladustamist silmas täiendavaid juhiseid, vt peatükki Hooldus ja jooksevremont.

Külmumiskaitse

TÄHELEPANU

Külmumisoht

Mitte täielikult tühjendatud seadmed võivad külma töttu kahjustada saada.

Tühjendage seade ja tarvikud täielikult.

Kaitske seadet külma eest.

Järgnev peab olema täidetud:

Seade on veevarustusest lahutatud.

- Körgsurvevoolik on eemaldatud.

1. Lülitage seade sisse "I/ON".

2. Oodake maksimaalselt 1 minut, kuni körgsurveühendusest ei välju enam vett.

3. Lülitage seade välja.

4. Hoidke seadet koos köigi tarvikutega külmumiskindlas ruumis.

Hooldus ja jooksevremont

△OHT

Elektrilöögi oht

Vigastused voolu juhtivate osade puudutamise töttu Lülitage seade välja.

Tömmake vörgupistik välja.

Seade on hooldusvaba, st Te ei pea regulaarseid hool-dustöid teostama.

Sõela puhastamine veeühenduses

TÄHELEPANU

Kahjustatud söel veeühenduses

Seadme kahjustus vee saastumise töttu

Kontrollige söela enne veeühendusse panekut kahjustuste suhtes.

Puhastage vajaduse korral söela veeühenduses.

1. Eemaldage liitmik veeühenduselt.

2. Tõmmake söel näpitstangidega välja.

3. Puhastage söela voolava vee all.

Joonis K

1. Pange söel veeühendusse.

Puhastusvahendi filtri puhastamine

Puhastage puhastusvahendi filter enne pikemat ladustamist.

1. Tömmake filter puhastusvahendi imivoolikult ära.

2. Puhastage filtrit voolava vee all.

Joonis L

Abi rikete korral

Riketel on tihti lihtsad põhjused, mille Te suudate ise kõrvaldada järgneva ülevaate abil. Kahtluse korral või siin mittenimetatud rikke puhul pöörduge palun volitatud klienditeeninduse poole.

A OHT

Elektrilöögi oht

Vigastused voolu juhtivate osade puudutamise töttu Lülitage seade välja. Tömmake vörgupistik välja.

Seade ei tööta

1. Vajutage körgsurvepüstoli hooba. Seade lülitub sisse.

2. Kontrollige, kas tüübisildil esitatud pinge langeb kokku vooluallika pingega.

3. Kontrollige toitejuhet kahjustuste suhtes.

Seade ei saavuta rõhku

Vee pealevool on liiga väike

1. Avage veekraan täielikult.

2. Kontrollige vee pealevoolu piisava edastuskoguse suhtes.

Veeühenduses olev söel on määrdunud.

1. Tõmmake söel veeühendusest näpitstangidega välja.

2. Puhastage söela voolava vee all.

Seadmes on õhku.

1. Eemaldage seadmest öhk:

a Lülitage seade ilma külgeühendatud körgsurvevoolikuta maksimaalselt 2 minutiks sisse ja ooda- ke, kuni vesi körgsurveühendusest mullideta väljub.

b Lülitage seade välja.

c Ühendage körgsurvevoolik külge.

Tugevad röhukõikumised

1. Körgsurvedüüsi puhastamine:

1. Kontrollige vee pealevoolu kogust.

Seade ebatihe

1. Seadme vähene ebatihedus on tehniliselt tingitud. Tugeva ebatiheduse korral võtke ühendust volitatud klienditeenindusega.

Puhastusvahendit ei imeta sisse

1. Kasutage Vario Power joatoru ja keerake „SOFT“ suunas lõpuni.

2. Puhastage puhastusvahendi imivoolikul olevat filtrit.

3. Kontrollige puhastusvahendi imivoolikut murdunud kohtade suhtes.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad mistahes rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või tootmisviga. Garantiijuhtumil pöörduge ostu tõendava dokumendiga oma edasimüüja või lähima volitatud klienditeeninduse poole. (Aadressi vt tagaküljelt)

Tehnilised andmed

Elektriühendus
Pinge	V
Faas ~ 1
Sagedus Hz 50-60
Voolutarve A 6
Kaitseliik IPX5
Kaitseklass II
Võrgukaitse (inertne) A 10

Veevõtuühendus

Juurdevoolurõhk (maks.)	MPa	1,2
Juurdevoolu temperatuur (maks.) °C		40
Juurdevoolu kogus (min.)	l/min	9

Seadme võimsusandmed

Töörõhk	MPa	8
Maks. lubatud rõhk	MPa	12
Juurdevoolu kogus, vesi	l/min	5,5
Juurdevoolu kogus, maksimaalne	l/min	6,3
Juurdevoolu kogus, puhastusvahend	l/min	0,3
Kõrgsurvepüstoli tagasilöögijõud	N	12

Mõõtmed ja kaalud

Tüüpiline töökaal	kg	5,0
Pikkus	mm	264
Laius	mm	256
Kõrgus	mm	450

Kindlakstehtud väärtused EN 60335-2-79 kohaselt

Labakäsi-käsivars vibratsiooni-väärtus	m/s2	< 2,5
Ebakindlus K	m/s2	0,7
Heliröhutase LpA	dB(A)	74
Ebakindlus KpA	dB(A)	2
Helivõimsustase LWA + Ebakind-lus KWA	dB(A)	89

Õigus tehnilisteks muudatusteks.

EL vastavusdeklaratsioon

Käesolevaga deklareerime, et alljärgnevalt nimetatud masin vastab oma kontseptsiooni ja koosteliigi põhjal ning meie poolt turule viidud teostuses EL direktiivide asjaomastele põhilistele ohutus- ja tervisenõuetele. Masinal meiega kooskõlastamata muudatuste teostamisel kaotab käesolev deklaratsioon kehtivuse.

Asjaomased EL direktiivid

2000/14/EÜ

2014/30/EL

Kohaldatud ühtlustatud normid

EN IEC 63000:2018

EN 55014-1: 2017

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 6220324008

Kohaldatud vastavushindamismenetlus

2000/14/EÜ: Lisa V

Helivõimsustase dB(A)

Mõõdetud: 87

Garanteeritud: 89

Allakirjutanud tegutsevad juhatuse ülesandel ja volitu-sega.

Dokumentatsioonivolink:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
