Toote tüüp	Juhtmeta ekstsentriklihvimismasin
Bränd	Metabo
Mudel	PowerMaxx SMA 12 BL
Nimipinge	12 V
Aku tüüp	Li-Ion (ühilduv CAS)
Tühikäigu pöörlemiskiirus	6000 - 20000 p/min
Orbiidi käik	2 mm
Lihvimispind	90 x 130 mm
Kaal (ilma akuta)	0,85 kg
Mõõtmed (P x L x K)	180 x 80 x 130 mm
Vibratsioonitase	5,0 m/s²
Müratase	75 dB(A)
Tolmueemaldus	Jah, tolmuimeja ühendusega
Kiiruse regulaator	Jah, elektrooniline
Tagasilöögikaitse	Jah
Laadija ühilduvus	ASC 30-36, ASC 55, ASC 145, SC 60 Plus, SC 30
Laadimisaeg (aku 2 Ah)	Umbes 30 min
Tööaeg (aku 4 Ah)	Muutuv sõltuvalt kasutusest
Laadija kaitseklass	II
Soovitatav laadimistemperatuur	0 °C kuni 40 °C

Korduma kippuvad küsimused - PowerMaxx SMA 12 BL METABO

Millist akut kasutada PowerMaxx SMA 12 BL lihvijaga?

Kasutage Metabo või CAS (Cordless Alliance System) 12 V Li-Ion akusid, mahutavusega 1,3 Ah kuni 10 Ah. Ärge kasutage mittelaetavaid patareisid.

Kuidas lihvija akut laadida?

Sisestage aku lõpuni ühilduva laadija (ASC, SC) liuguripesasse. Laadimise ajal vilgub kontrolltuli. Kui see põleb pidevalt, on aku laetud ja lülitub hooldusrežiimi.

Mida teha, kui laadija hoiatustuli põleb pidevalt?

See näitab, et akut ei laedata liiga kõrge või madala temperatuuri tõttu. Oodake, kuni aku saavutab temperatuuri 0 °C kuni 50 °C. Laadimisprotsess käivitub automaatselt.

Mida teha, kui hoiatustuli vilgub?

See võib viidata defektsele või valesti sisestatud akule. Eemaldage aku kohe laadijast ja kontrollige selle seisukorda. Kui see on defektne, ärge seda uuesti kasutage.

Kas võin pärast laadimist aku laadijasse jätta?

Jah, laadija lülitub automaatselt hooldusrežiimi. Aku jääb töövalmis ja seda võib laadijasse ohutult jätta.

Millised laadijad ühilduvad PowerMaxx SMA 12 BL lihvijaga?

Metabo ASC ultra, ASC 145, ASC 145 SE, ASC 30-36, ASC 55, ASC 55 SE, SC 60 Plus ja SC 30 laadijad on ühilduvad. Kontrollige aku pinget ja mahutavust.

Kuidas lihvijat puhastada ja hooldada?

Enne puhastamist ühendage aku lahti. Välispinna puhastamiseks kasutage kuiva lappi. Ärge kasutage vett. Kontrollige regulaarselt ventilatsiooniavasid ja tolmuimejasisüsteemi.

Millised on olulised ohutusjuhised?

Kaitske laadijat niiskuse eest, ärge laadige kahjustatud akusid, hoidke lapsed eemal ja suitsu või tule korral ühendage toitejuhe kohe lahti.

Kust leian varuosi või lasen oma lihvijat parandada?

Võtke ühendust oma volitatud Metabo esindajaga. Remont peab toimuma spetsialisti poolt. Aadressid on saadaval veebisaidil www.metabo.com.

Kuidas utiliseerida lihvijat ja akusid nende eluea lõpus?

Järgige kohalikke eeskirju. EL-is ärge visake elektriseadmeid olmejäätmete hulka. Viige need ringlussevõtuks WEEE kogumispunkti.

KASUTUSJUHEND PowerMaxx SMA 12 BL METABO

et Alguparane kasutusjuhend 63

It Originali instrukcija 66

Iv Instrukcijas originalvaloda 69

ar 72

ASC ultra

ASC 30-36

ASC55

ASC 55 SE

ASC 145

ASC 145 SE

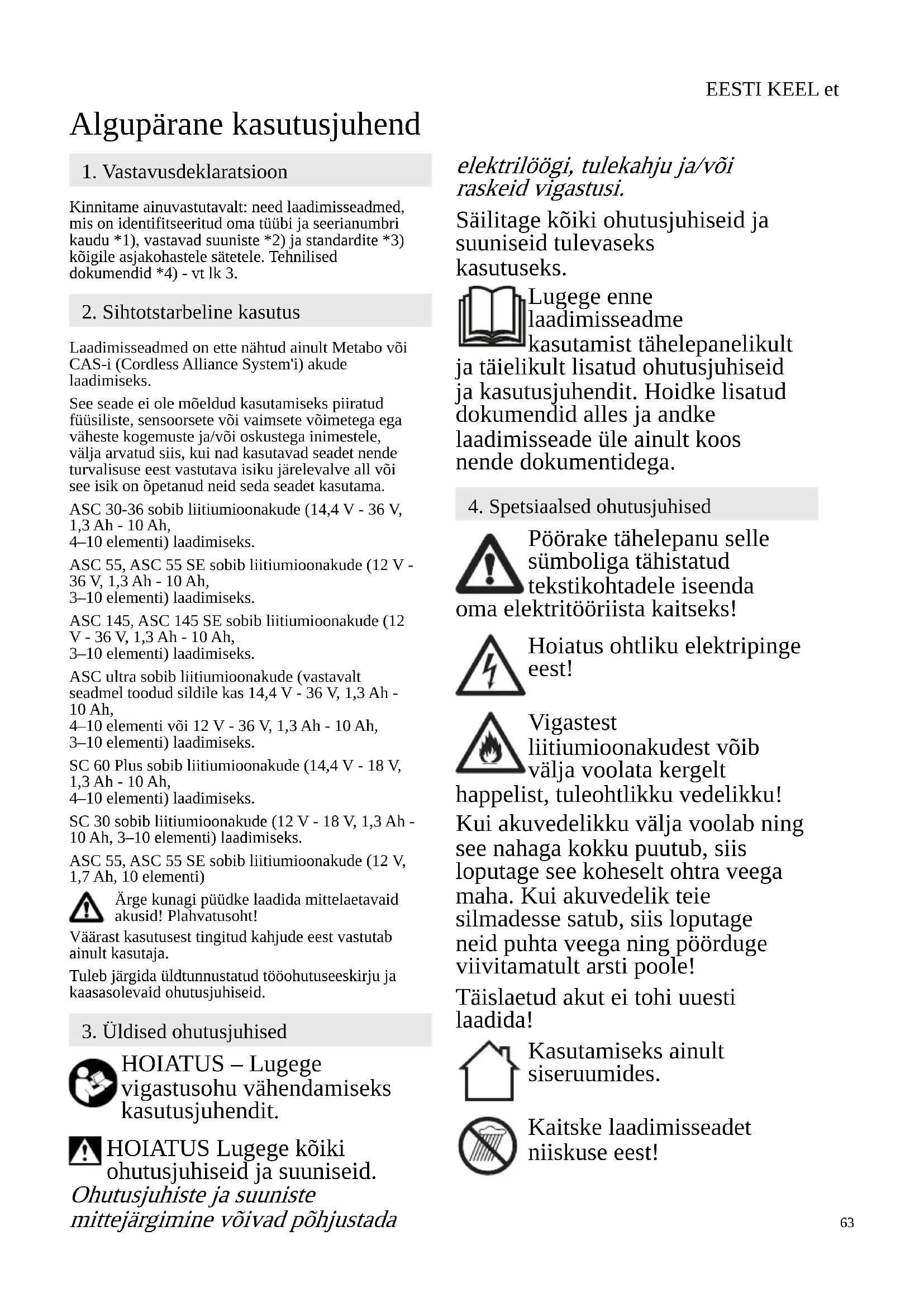

Algupärane kasutusjuhend

1. Vastavusdeklaratssoon

Kinnitame ainuvastutavalt: need laadimisseadmed, mis on identifitseritud omatüubi ja seerianumbri kaudu *1), vastavad suuniste *2) ja standardite *3) köigile asjakohastele sātetele. Tehnilised dokumendid *4)- vt lk 3.

2. Sihtotstarbeline kasutus

Laadimisseadmed on elle nähtud ainult Metabo vöi CAS-i (Cordless Alliance System'i) akude laadimiseks.

See seade ei ole moeldud kasutamiseks piiratud fuusiliste, sensoorsete voi vaimsete voimetega ega vaheste kogemuste ja/voi oskustega inimstele, valja arvatud siis, kui nad kasutavad seadet nende turvalisuse eest vastutava isiku jarevalve all voi see isik on opetanud neid seda seadet kasutama.

ASC 30-36 sobib liitiumionakude (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 elementi) laadimiseks.

ASC 55, ASC 55 SE sobib liitiumionakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks.

ASC 145, ASC 145 SE sobib liitiumionakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks.

ASC ultra sobib liitiumionakude (vastavalt seadmel toodud sildile kas 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 elementi voi 12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks.

SC 60 Plus sobib liitiumioonakude (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4-10 elementi) laadimiseks.

SC 30 sobib liitiumionakude (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks.

ASC 55, ASC 55 SE sobib liitiumionakude (12 V, 1,7 Ah, 10 elementi)

Arge kunagi püdke laadida mittelaetavaid akusid! Plahvatusoht!

Väärast kasutusest tingitud kahjude eest vastutab ainult kasutaja.

Tuleb järgida üldtunnustatud toöohutuseeskirju ja kaasasolevaid ohutusjuhiseid.

3. Üldised ohutusjuhised

HOIATUS - Lugege
vigastusohu vähendamiseks
kasutusjuhendit.

HOIATUS Lugege kõiki ohutusjuhiseid ja suuniseid.

Ohutusjuhiste ja suuniste mittejärgimine voivad pohjustada

elektriloogi, tulekahju ja/voi raskeid vigastusi.

Säilitage kõiki ohutusjuhiseid ja suuniseid tulevaseks kasutuseks.

Lugege enne laadimisseadme kasutamist tahelepanelikult ja täielikult lisatud ohutusjuhiseid ja kasutusjuhendit. Hoidke lisatud dokumendid alles ja andke laadimisseade üle ainult koos nende dokumentidega.

4. Spetsiaalsed ohutusjuhised

Pöörake tahelepanu seller sümboliga tähistatud tekstikohtadele iseenda ektritöörista kaitseks!

Hoiatus ohtliku elektripinge eest!

Vigastest
liitiumionakudest voib
valja voolata kergelt

happelist, tuleohtlikku vedelikku!

Kui akuvedelikku valja voolab ning see nahaga kokku puutub, siis loputage see koheselt ohtra veega maha. Kui akuvedelik teie silmadesse satub, siis loputage neid puhta veega ning poorduge viivitamatult arsti poole!

Täislaetud akut ei tohi uuesti laadida!

Kasutamiseks ainult siseruumides.

Kaitske laadimisseadet niiskuse eest!

EESTI KEELET

Arge kunagi lubage lastel seadet kasutada.

Lapsi tuleb jalgida, et veenduda, et nad ei mangi seadmega.

Hoidke lapsed eemal laadimisseadmest voitööpiirkonnast!

Kasutage laadimisseadet nii, et see ei oleks lastele kattesaadamv!

Suitsu voi tulekahju tekkimisel eemaldage laadimisseade kohe elektripistikupesast!

Arge pange mineid esemeid laadimisseadme ohustuspiludesse - elektrilooigi voi luhise oht!

Arge kasutage defektseid akusid!

Metallitolmu suure koormusega piirkondades ei tohi kasutada OHKJAHUTUSEGA laadimisseadmega akusid.

5. Ülevaade

Vaata lk 2. Joonised kehtivad naitlikult kõigile seadmetele.

1 Aku (ei kuulu tarnekomplekti)
2 Lückandalus
3 Töönäidik
4 Hoiatusnäidik

6. Kasutuselevötmine

Veenduge enne kasutuselevotmist, kas tuubisildil naidatud vorgupinge ja -sagedus vastavad teie vooluvorgu andmetele.

Selle seadmega sarnased alalisvoolu genereerivad seadmed voivad mojutada lihtsaid rikkveoulu-kaitseluliteid. Kasutage tuup F voi paremaid kaitseluliteid maksimaalse rakendusvooluga 30mA

Veenduge enne laadimisseadme kasutuselevotmist, et seadme ohustuspilud on vabad. Minimaalne kaugus muude esemeteni 5cm

6.1 Enesetest

Uhendage seadme toitepistik elektripistikupessa.

Hoiatusnäidik (4) ja toönäidik (3) suttivad teineteise järel umbes 1 sekundiks; sisseehitatud ventilator tootab umbes 5 sekundiks.

7. Kasutamine

7.1 Aku laadimine

Lukake aku tailikult, st kuni piirikuni lukandalusele (2).

Toonaidik vilgub (3).

Markus: Liitiumionakude puhul laadimistaseme naitamiseks tuleb aku esmalt laadimisseadmist valja votta ja seejarel vajutada akul olevat nuppu.

7.2 Säilituslaadimine

Kui laadimine on loppenud, lulitub laadimisseade automaatset umber sailituslaadimisele.

Aku voib jäda laadimisseadmesse ja on seega kasutusvalmis.

Toonaidik (3) poleb pidevalt.

8. Tõrge

8.1 Hoiatusnäidik (4) põleb pidevalt

Akut ei laeta. Temperatuur on liiga korge/madal. Kui aku temperatuur on vahemikus 0^ kuni 50^ , algab laadimistoiming automaatsetl.

8.2 Hoiatusnäidik (4) vilgub

• Aku on defektne. Vötke aku kohe laadimisseadmest välja.
• Akut ei lukatud oigesti (2) lukandalusele. Vt peatukki 7.1.

9. Remont

Elektritoöriisti tohivad remontida vaid kvalitseeritud elektrikud!

Kui selle seadme toitekaabel kahjustub, peab seadme tootja voi tootja klienditeenindus voi sarnane kvalifitseritud isik selle ohu valtimiseks valja vahetama.

Remonti vajavate Metabo elektritööristadega põrduge palun Metabo lahimasse esindusse. Aadressid leiate lehelt www.metabo.com.

10. Keskkonnakaitse

Järgige riiklikke eeskirju vanade masinate, pakendite ja tarvikute keskkonnasäastlikuks kasutusest körvaldamiseks ja umbertoölemiseks.

Ainult EU-riikide puhul: arge visake elektritoöriistu ára koos olmeprügiga! Vastavalt Euroopa direktiivile 2012/19/EU elektri- ja

elektroonikaseadmete jaatmete kohta ning siseriiklikesse oigusaktidesse ülevötmise kohta tuleb kasutatud elektritöoriistad koguda eraldi kokku ja votta ringlusse keskkonnasobralikul viisil.

11. Tehnilised andmed

Vaata Ik 3.

U =aku pingevahemikud
C = aku mahtuvus
Ic =laadimisvool
t = laadimisaeg

1) soltuvalt aku jäkmahtuvusest ja temperatuurist voivad tegelikud laadimisajad kalduda esitatud andmetest korvale.

Umbritseva keskkonna soovitatav temperatuur laadimisel: 0^ kuni 40^ .

Säilitame Óiguse teostada muudatus tehnilise progressi huvanguks.

Seade kaitseklassiga II

Vahelduvvool
