KASUTUSJUHEND ZCV540G1WA ZANUSSI

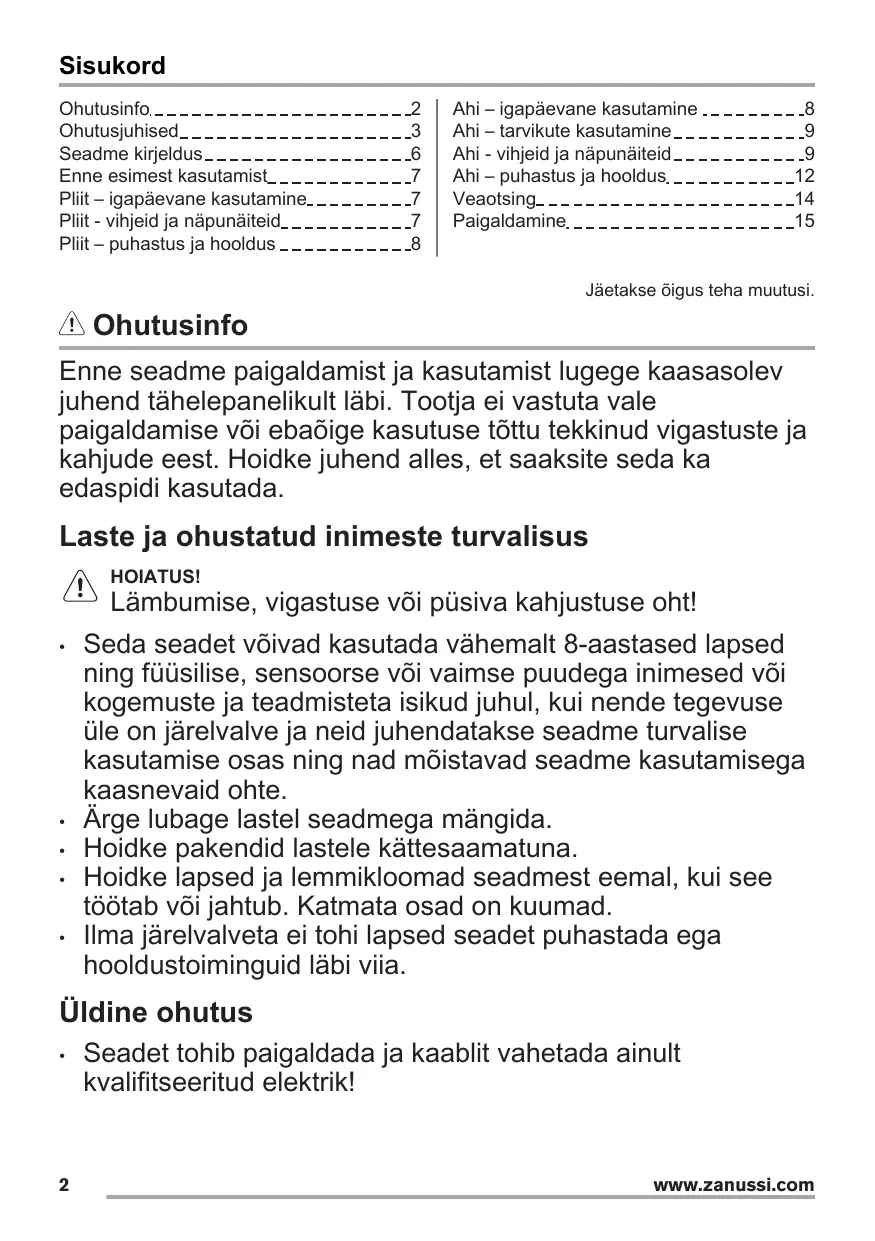

Sisukord Ohutusinfo Ohutusjuhised Seadme kirjeldus Enne esimest kasutamist Pliit – igapäevane kasutamine Pliit - vihjeid ja näpunäiteid Pliit – puhastus ja hooldus

Ahi – igapäevane kasutamine Ahi – tarvikute kasutamine Ahi - vihjeid ja näpunäiteid Ahi – puhastus ja hooldus Veaotsing Paigaldamine

Jäetakse õigus teha muutusi. Ohutusinfo Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend tähelepanelikult läbi. Tootja ei vastuta vale paigaldamise või ebaõige kasutuse tõttu tekkinud vigastuste ja kahjude eest. Hoidke juhend alles, et saaksite seda ka edaspidi kasutada. Laste ja ohustatud inimeste turvalisus HOIATUS! Lämbumise, vigastuse või püsiva kahjustuse oht!

Seda seadet võivad kasutada vähemalt 8-aastased lapsed ning füüsilise, sensoorse või vaimse puudega inimesed või kogemuste ja teadmisteta isikud juhul, kui nende tegevuse üle on järelvalve ja neid juhendatakse seadme turvalise kasutamise osas ning nad mõistavad seadme kasutamisega kaasnevaid ohte. Ärge lubage lastel seadmega mängida. Hoidke pakendid lastele kättesaamatuna. Hoidke lapsed ja lemmikloomad seadmest eemal, kui see töötab või jahtub. Katmata osad on kuumad. Ilma järelvalveta ei tohi lapsed seadet puhastada ega hooldustoiminguid läbi viia. Üldine ohutus

Seadet tohib paigaldada ja kaablit vahetada ainult kvalifitseeritud elektrik! www.zanussi.com

Ärge kasutage seadet välise taimeriga või eraldi kaugjuhtimissüsteemi abil. Kui kasutate toiduvalmistamisel kuuma õli, ärge jätke toitu järelvalveta – see võib kaasa tuua tulekahju. Ärge kunagi üritage kustutada tuld veega, vaid lülitage seade välja ja katke leek näiteks kaane või tulekustutustekiga. Ärge hoidke keeduväljadel esemeid. Ärge kasutage seadme puhastamiseks aurupuhastit. Metallesemeid – nuge, kahvleid, lusikaid ega potikaasi ei tohiks pliidipinnale panna, sest need võivad kuumeneda. Kui klaaskeraamiline/klaasist pind on mõranenud, lülitage seade välja, et vältida võimalikku elektrilööki. Seade läheb kasutamisel seest kuumaks. Ärge puudutage kütteelemente seadmes. Tarvikute või ahjunõude eemaldamisel või sisestamisel kasutage alati pajakindaid. Enne hooldustöid eemaldage seade vooluvõrgust. Elektrilöögi ärahoidmiseks tuleb seade enne ahjuvalgusti vahetamist kindlasti välja lülitada. Ärge kasutage ukseklaasi puhastamiseks karedaid, abrasiivseid puhasteid ega teravaid metallist kaabitsaid, sest need võivad klaasi pinda kriimustada, mille tagajärjel võib klaas puruneda Kui toitejuhe on vigastatud, laske see ohutuse mõttes välja vahetada tootja, selle volitatud hooldekeskuses või lihtsalt kvalifitseeritud isiku poolt. Lahtiühendamine kohapealsest juhtmesüsteemist peab olema kooskõlas elektrijuhtmeid käsitlevate eeskirjadega. Ohutusjuhised Paigaldamine HOIATUS! Seadet tohib paigaldada ainult kvalifitseeritud elektrik!

Eemaldage kõik pakkematerjalid. Kahjustatud seadet ei tohi paigaldada ega kasutada. Järgige seadmega kaasas olevaid paigaldusjuhiseid. www.zanussi.com

Olge seadme teise kohta viimisel ettevaatlik, sest see on raske. Kasutage alati kaitsekindaid. Ärge kunagi tõmmake seadet käepidemest. Köögimööbli ja niši mõõtmed peavad olema sobivad. Tagage minimaalne kaugus muudest seadmetest ja mööbliesemetest. Veenduge, et seade on paigaldatud kindlate konstruktsioonide alla ja kõrvale.

Mõned seadme osad on voolu all. Katke seade mööbliga, et vältida ohtlike osade vastu minemist. Seadme küljed peavad jääma vastu teiste sama kõrgusega seadmete külgi. Ärge paigaldage seadet alusele. Ärge paigutage seadet ukse kõrvale ega akna alla. Vastasel korral võivad nõud ukse või akna avamisel seadme pealt maha kukkuda. Paigaldage seadme alla stabiilne alus, et see ei saaks ümber minna. Vt jaotist "Paigaldamine". Elektriühendus HOIATUS! Tulekahju- ja elektrilöögioht!

Kõik elektriühendused peab teostama kvalifitseeritud elektrik. Seade peab olema maandatud. Kontrollige, kas andmesildil toodud elektrilised parameetrid vastavad vooluvõrgu näitajatele. Vastasel juhul võtke ühendust elektrikuga. Kasutage alati nõuetekohaselt paigaldatud ohutut pistikupesa. Ärge kasutage mitmikpistikuid ega pikenduskaableid. Jälgige, et toitejuhe ei jääks vastu seadme ust, eriti siis, kui uks on kuum. Isoleeritud ja isoleerimata osad peavad olema kinnitatud nii, et neid ei saaks eemaldada ilma tööriistadeta. Ühendage toitepistik seinakontakti alles pärast paigalduse lõpuleviimist. Veenduge, et pärast paigaldamist säilib juurdepääs toitepistikule. Kui seinakontakt logiseb, ärge sinna toitepistikut pange. Seadet välja lülitades ärge tõmmake toitekaablist. Hoidke alati kinni toitepistikust. Kasutage ainult õigeid isolatsiooniseadiseid: kaitselüliteid, kaitsmeid (keermega kaitsmed tuleb pesast eemaldada), maalekkevoolu kaitsmeid ja kontaktoreid. Seadme ühendus vooluvõrguga tuleb varustada mitmepooluselise isolatsiooniseadisega. Isolatsiooniseadise lahutatud kontaktide vahemik peab olema vähemalt 3 mm. Enne toitejuhtme pistikusse sisestamist sulgege korralikult seadme uks. Kasutamine HOIATUS! Vigastus- või põletusoht! Elektrilöögi oht!

Kasutage seda seadet ainult kodustes tingimustes. Ärge muutke seadme tehnilisi omadusi. Veenduge, et ventilatsiooniavad ei oleks tõkestatud. Ärge jätke töötavat seadet järelevalveta. Lülitage seade välja pärast igakordset kasutamist. Olge töötava seadme ukse avamisel ettevaatlik. Välja võib paiskuda tulist õhku. Ärge kasutage seadet märgade kätega või juhul, kui seade on kontaktis veega. Ärge kasutage seadet tööpinna ega hoiukohana. HOIATUS! Plahvatuse või tulekahju oht!

Kuumutamisel võivad rasvad ja õlid eraldada süttivaid aure. Kui kasutate toiduvalmistamisel õli või rasvu, hoidke need eemal lahtisest leegist või kuumadest esemetest. Väga kuumast õlist eralduvad aurud võivad iseeneslikult süttida. Kasutatud õli, milles võib leiduda toidujääke, võib süttida madalamal temperatuuril kui kasutamata õli. Ärge pange süttivaid või süttiva ainega määrdunud esemeid seadmesse, selle lähedusse või peale. Kui avate ukse, vältige seadme läheduses sädemeid või lahtist leeki. Seadme ust avades olge ettevaatlik. Alkoholi sisaldavate komponentide kasutamise tagajärjel võib alkohol õhuga seguneda. HOIATUS! Seadme vigastamise või kahjustamise oht!

Et ära hoida emaili kahjustumist või värvi muutumist: – ärge asetage ahjunõusid ega teisi esemeid vahetult seadme põhjale. – ärge pange tulist vett vahetult kuuma seadmesse. – ärge hoidke niiskeid nõusid ja toitu seadmes pärast toiduvalmistamise lõppu. www.zanussi.com

– olge tarvikute eemaldamisel ja paigaldamisel ettevaatlik. Emaili värvi muutumine ei mõjuta seadme tööd. Tegemist ei ole defektiga garantii seisukohast. Vedelikke sisaldavate kookide puhul kasutage sügavat panni. Puuviljamahlad tekitavad püsivaid plekke. Ärge pange tuliseid nõusid juhtpaneelile. Ärge laske keedunõudel kuivaks keeda. Olge ettevaatlik ja ärge laske nõudel ega muudel esemetel seadmele kukkuda. Pliidi pind võib puruneda. Ärge lülitage keeduvälju sisse tühjade nõudega või ilma nõudeta. Ärge asetage alumiiniumfooliumit seadmele või vahetult seadme põhjale. Malmist, alumiiniumist või katkise põhjaga nõud võivad tekitada kriimustusi. Kui teil on vaja nõusid pliidil liigutada, tõstke need alati üles. See seade on ette nähtud ainult toiduvalmistamiseks. Muul otstarbel, näiteks ruumide soojendamiseks, seda kasutada ei tohi. Hooldus ja puhastus

Enne hooldust lülitage seade välja. Ühendage toitepistik pistikupesast lahti. Veenduge, et seade on maha jahtunud. Klaaspaneelid võivad puruneda. Kui ukse klaaspaneeli tekib mõra, tuleb see kohe välja vahetada. Pöörduge teeninduskeskusse. Puhastage seadet regulaarselt, et vältida pinnamaterjali kahjustumist. www.zanussi.com Selles seadmes kasutatav valgustipirn või halogeenlamp on mõeldud kasutamiseks ainult kodumasinates. Ärge kasutage seda ruumide valgustamiseks. HOIATUS! Elektrilöögi oht!

Enne lambi asendamist ühendage seade vooluvõrgust lahti. Kasutage ainult ühesuguste tehniliste näitajatega lampe. Jäätmekäitlus HOIATUS! Vigastuse, tulekahju või seadme kahjustamise oht! Seadmesse jäänud rasv või toit võib põhjustada tulekahju. Puhastage seadet pehme niiske lapiga. Kasutage ainult neutraalseid pesuaineid. Ärge kasutage abrasiivseid tooteid, küürimisšvamme, lahusteid ega metallist esemeid. Ahjupihusti kasutamisel järgige pakendil olevaid ohutusjuhiseid. Katalüütilise emaili (kui see on olemas) puhastamisel ärge kasutage mingeid pesuaineid. HOIATUS! Lämbumis- või vigastusoht!

Eemaldage seade vooluvõrgust. Lõigake toitekaabel seadme küljest lahti ja visake ära. Eemaldage seadme ukse fiksaator, et vältida laste ja loomade seadmesse lõksujäämist.

Seadme kirjeldus Ülevaade

Pliidi nupud Temperatuuri tuli / sümbol / indikaator Temperatuuri nupp Ahju funktsioonide nupp Pliidi tuli / sümbol / indikaator Grill Valgusti Ventilaator Ahjuriiuli tasandid Pliidipinna skeem

1 Keeduväli 1200 W 2 Auru väljalaskeava – hulk ja asend sõltub mudelist 3 Keeduväli 1700 W 4 Keeduväli 1200 W 5 Jääkkuumuse indikaator 6 Keeduväli 1700 W Traatrest Keedunõudele, koogivormidele, praadidele. Küpsetusplaat Kookidele ja küpsistele. Alumiiniumist küpsetusplaat Kookidele ja küpsistele.

Hoiusahtel Hoiusahtel asub ahjuõõnsuse all. Selle kasutamiseks tõstke alumist esiust ja lükake siis alla. HOIATUS! Seadme töötamise ajal võib hoiusahtel kuumaks minna. www.zanussi.com Enne esimest kasutamist Eelkuumutus HOIATUS! Vt ohutust käsitlevaid peatükke. Esmane puhastamine Eemaldage ahjust kõik tarvikud. Vt jaotist "Puhastus ja hooldus". Enne esmakordset kasutamist tuleb seade puhastada. Pange kõik tarvikud oma kohale tagasi. Eelsoojendage tühja seadet, et põletada ära allesjäänud rasv.

1. Valige funktsioon

ja maksimaalne temperatuur.

2. Laske seadmel tund aega töötada.

3. Valige funktsioon

ja maksimaalne temperatuur. Maksimaalne temperatuur selle funktsiooni puhul on 210 °C.

4. Laske seadmel 15 minutit töötada.

Tarvikud võivad tavalisest kuumemaks minna. Seade võib väljastada lõhna ja tossu. Tegu pole veaga. Veenduge, et õhk saab piisavalt liikuda. Pliit – igapäevane kasutamine HOIATUS! Vt ohutust käsitlevaid peatükke. Kuumusaste Sümbol‐

Süttib pliidi juhtindikaator. Toiduvalmistamise lõpetamiseks keerake nupp väljas-asendisse. Kui kõik keeduväljad on välja lülitatud, kustub ka pliidi juhtindikaator. Funktsioon Jääkkuumuse indikaator HOIATUS! Jääkkuumusega kaasneb põletusoht! Välja lülitatud 1-6 Soojusastmed Kasutage jääkkuumust, et vähendada elektritarvet. Lülitage keeduväli umbes 5-10 minutit enne toiduvalmistamise lõppemist välja. Jääkkuumuse indikaator süttib, kui keeduväli on tuline. Keerake juhtnupp vajalikule soojusastmele. Pliit - vihjeid ja näpunäiteid HOIATUS! Vt ohutust käsitlevaid peatükke. Nõud Energiasääst

Keedunõu põhi peaks olema võimalikult paks ja tasane. Terasemail- või alumiiniumnõud või vaskpõhjaga nõud võivad jätta klaaskeraamilisele pinnale plekke. www.zanussi.com

Võimalusel pange keedunõule alati kaas peale. Pange nõud keeduväljale enne selle sisselülitamist. Toidu soojashoidmiseks või sulatamiseks kasutage jääkkuumust. Nõu põhi ja keeduväli peaksid olema ühesuurused.

Küpsetusrakenduste näited Soo‐ ju‐ saste: Soo‐ ju‐ saste: Kasutamine:

Tasasel tulel keetmine Kasutamine:

Praadimine/pruunistamine

Keema tõusmine / kiire praadimine / põhjalik praadimine Pliit – puhastus ja hooldus HOIATUS! Vt ohutust käsitlevaid peatükke. Pliidi puhastamine

Puhastage pliit pärast igakordset kasutamist. Kasutage alati puhta põhjaga nõusid. Kriimustused või tumedad plekid pinnal ei mõjuta pliidi tööd. Kasutage pliidi pinna jaoks sobivat puhastusvahendit. Kasutage spetsiaalset klaasikaabitsat.

Eemaldage kohe: sulav plast, plastkile ja suhkrut sisaldava toidu jäägid. Vastasel korral võib mustus pliiti kahjustada. Pange spetsiaalne kaabits õige nurga all klaaspinnale ja liigutage tera pliidi pinnal. Eemaldage, kui pliit on piisavalt jahtunud: katlakiviplekid, veeplekid, rasvaplekid, läikivad metalsed plekid. Puhastage pliiti niiske lapi ja vähese koguse pesuainega. Pärast puhastamist kuivatage pliit pehme lapiga. Ahi – igapäevane kasutamine HOIATUS! Vt ohutust käsitlevaid peatükke. Seadme sisse- ja väljalülitamine Oleneb mudelist, kas seadmel on nuppude sümbolid, indikaatorid või tuled:

• Indikaator süttib, kui ahi kuumeneb.
• Tuli süttib, kui seade töötab.
• Sümbol näitab, kas nupuga on mõni keeduväljadest sisse lülitatud, ahju funktsioone või temperatuuri. Ohutustermostaat Seadme vale kasutamine või katkised osad võivad põhjustada ohtlikku ülekuumenemist. Selle ärahoidmiseks on ahjul olemas ohutustermostaat, mis katkestab toitevarustuse. Ahi lülitub uuesti automaatselt sisse, kui temperatuur on langenud.

1. Ahju funktsiooni valimiseks keerake

ahjufunktsioonide nuppu.

2. Temperatuuri valimiseks keerake

3. Seadme väljalülitamiseks keerake

ahjufunktsioonide ja temperatuuri nupud väljas-asendisse.

www.zanussi.com Ahju funktsioonid Süm‐ bol Ahju funktsioon Rakendus Välja lülitatud Seade on välja lülitatud. Ülemine + alumine kuumu‐ tus Ahju ühel tasandil küpsetamiseks ja röstimiseks. Pitsa valmistamiseks seadke temperatuurinupp asendisse

Alumine kuumutus Krõbeda põhjaga kookide küpsetamiseks ja toidu hoidista‐ miseks. Ülemine kuumutus Leiva, kookide ja küpsetiste pruunistamiseks. Kasutami‐ seks küpsetamise lõppfaasis. Grill Õhemate toitude grillimiseks ja leiva/saia röstimiseks. Maksimaalne temperatuur selle funktsiooni puhul on 210 °C. Ahi – tarvikute kasutamine HOIATUS! Vt ohutust käsitlevaid peatükke. Tarvikute sisestamine Traatrest: Traatresti tagaosa on spetsiaalse kujuga, et soodustada kuuma õhu ringlemist. Lükake traatrest ahjutasandile. Veenduge, et see ei puutuks vastu ahju tagaseina. Küpsetusplaat: Ärge lükake küpsetusplaati päris vastu ahju tagaseina. Vastasel korral ei saa kuum õhk plaadi ümber vabalt liikuda. Toit võib kõrbema minna, eriti plaadi tagaosas. Pange plaat või rest ahjutasandile. Veenduge, et see ei puutuks vastu ahju tagaseina. Ahi - vihjeid ja näpunäiteid HOIATUS! Vt ohutust käsitlevaid peatükke. www.zanussi.com

Tabelites esitatud temperatuurid ja küpsetusajad on ainult soovituslikud. Täpsemalt sõltuvad need retseptist ning kasutatava tooraine kvaliteedist ja kogustest. Üldine teave

Seadmes on neli riiulitasandit. Alustage tasandite arvestamist alati seadme põhjast. Niiskus võib kondenseeruda seadmesse või selle klaaspaneelidele. See on normaalne. Kui avate ahju ukse toidu valmistamise ajal, hoiduge alati tahapoole. Kondenseerumise vähendamiseks laske ahjul enne küpsetamise alustamist 10 minutit töötada. Kuivatage ahjust niiskus iga kord pärast seadme kasutamist. Küpsetades ärge pange nõusid otse ahju põhjale ega katke ahju osi fooliumiga kinni. See võib muuta küpsetamise tulemusi ja kahjustada ahjuemaili. Küpsetamine

Teie uus ahi võib küpsetada erinevalt kui teie varasem seade. Kohandage oma tavapärased seaded (temperatuur, küpsetusajad) ja ahjutasandid vastavalt tabelites toodud väärtustele. Esimesel kasutamisel soovitatakse kasutada madalamat temperatuuri. Kui te oma retsepti jaoks sobivat seadistust ei leia, siis kasutage mõnda muud, mis oleks võimalikult sarnane. Kui küpsetate kooke rohkem kui ühel ahjutasandil, võib küpsetusaega 10-15 minuti võrra pikendada. Eri kõrgusel küpsetatavad koogid ja küpsetised ei pruunistu algul alati võrdselt. Sel juhul ärge temperatuuri seadistust muutke. Erinevused kaovad küpsetamise ajal.

• Pikema küpsetusaja puhul võite ahju umbes 10 minutit enne küpsetusprogrammi lõppu välja lülitada ja kasutada jääkkuumust. Kui kasutate külmutatud toitu, võivad ahjus olevad plaadid küpsetamise ajal kõverduda. Kui plaadid jälle maha jahtuvad, taastub esialgne kuju. Kookide küpsetamine

Ärge avage ahjuust enne kui ¾ küpsetusajast on möödunud. Kui kasutate samaaegselt kahte küpsetusplaati, hoidke nende vahele jääv ahjutasand tühi. Liha ja kala küpsetamine

Väga rasvaste toitude küpsetamisel kasutage sügavat panni, et vältida ahju püsivate plekkide tekkimist. Et mahl lihast välja ei valguks, laske prael enne lahtilõikamist umbes 15 minutit seista. Et ahjust küpsetamise ajal liiga palju suitsu ei tuleks, kallake sügavasse panni veidi vett. Suitsu kondenseerumise vältimiseks lisage vett kohe, kui see on ära auranud. Toiduvalmistamise ajad Toiduvalmistamise ajad sõltuvad toidu tüübist, konsistentsist ja mahust. Esialgu jälgige toiduvalmistamisel seadme tööd. Leidke selle seadme kasutamisel parimad seaded (soojusaste, toiduvalmistamise aeg jne) oma keedunõudele, retseptidele ja kogustele. Ülemine + alumine kuumutus Toit Kogus (g) Tempera‐ tuur (°C) Aeg (min.) Ahju ta‐ sand Tarvikud Taignaribad

küpsetusplaat Pärmitaignast õu‐ nakook

2 ümmargust alu‐ miiniumplaati (läbi‐ mõõt: 20 cm) Väikesed koogid

1 ümmargune alu‐ miiniumplaat (läbi‐ mõõt: 26 cm) Plaadikook

küpsetusplaat Šveitsi õunakook

1 ümar vorm (läbi‐ mõõt: 26 cm) Talupojaleib 7) 750 + 750

2 alumiiniumplaati (pikkus: 25 cm) sa‐ mal ahjutasandil Rumeenia keeks – 600 + 600 traditsiooniline

küpsetusplaat Võikook 1)

3) Pärast seadme väljalülitamist jätke kook veel 7 minutiks ahju.

4) Eelsoojendage ahju 20 minutit.

5) Eelsoojendage ahju 10 - 15 minutit.

6) Pärast seadme väljalülitamist jätke kook veel 10 minutiks ahju.

7) Seadke temperatuuriks 250 °C ja eelsoojendage ahju 18 minutit.

Pitsarežiim Parima tulemuse saamiseks pitsa küpsetamisel keerake ahju funktsioonide juhtnupud ja ahju temperatuurinupp pitsa asendisse. Ahi – puhastus ja hooldus HOIATUS! Vt ohutust käsitlevaid peatükke. Juhised puhastamiseks

Puhastage seadme esikülge pehme lapiga ning sooja vee ja pesuvahendiga. Kasutage metallpindade puhastamiseks tavalist puhastusainet. Puhastage seadme sisemust pärast igakordset kasutamist. Rasva või muude toidujääkide kogunemine võib kaasa tuua tulekahju. Eemaldage tugev mustus spetsiaalset ahjupuhastit kasutades. Pärast iga kasutuskorda puhastage kõik ahjutarvikud ja laske neil kuivada. Kasutage pehmet lappi sooja vee ja puhastusvahendiga. Kui kasutate teflonkattega tarvikuid, siis ärge puhastage neid intensiivsete puhastusainetega või teravaservaliste esemetega ega nõudepesumasinas. See võib teflonpinda kahjustada. Roostevabast terasest või alumiiniumist seadmed Puhastage ahjuust ainult niiske käsnaga. Kuivatage pehme lapiga. Ärge kasutage terasvilla, happeid ega abrasiivseid materjale, kuna need võivad ahju pinda kahjustada. Puhastage ahju juhtpaneeli, järgides samu ettevaatusabinõusid. www.zanussi.com Ahju klaaspaneelide eemaldamine ja paigaldamine Sisemised klaaspaneelid võib puhastamiseks eemaldada. Erinevate mudelite puhul on klaaspaneelide arv erinev. HOIATUS! Hoidke puhastamise ajal uks kergelt lahti. Kui uks on lõpuni lahti, võib see ootamatult sulguda ja põhjustada kahjustusi. HOIATUS! Ärge kasutage seadet ilma klaaspaneelideta.

1. Avage uks, nii et see oleks umbes 30°

nurga all. Veidi avatud asendis jääb uks lahti. HOIATUS! Kui te ukspaneele välja tõstate, üritab uks sulguda.

4. Hoidke kinni ukse klaaspaneelide

ülemisest servast ja tõstke need ükshaaval välja.

5. Puhastage klaaspaneeli seebiveega.

Kuivatage klaaspaneeli hoolikalt. Pärast puhastamist paigutage klaaspaneelid ja ahju uks tagasi kohale. Korrake ülaltoodud samme vastupidises järjestuses. Pange esmalt kohale väiksem paneel, seejärel suurem. ETTEVAATUST! Sisemise klaaspaneeli trükitud pind peab jääma ukse sisemisele poolele. ETTEVAATUST! Pärast paigaldamist veenduge, et klaaspaneeli raami pind ei oleks kirja piirkonnas puudutades kare. ETTEVAATUST! Veenduge, et paigaldate sisemise klaaspaneeli oma kohale õigesti. 30° Lambi asendamine Asetage seadme põhjale riidest lapp. See hoiab ära lambi klaasist katte ja ahjuõõne purunemise. HOIATUS!

2. Võtke mõlemalt poolt ukseliistu (B)

ülemistest servadest kinni ja suruge sissepoole, et vabastada kinnitusnaga.

1. Lülitage seade välja.

2. Eemaldage kaitsmed kaitsekilbist või

lülitage kaitselüliti välja. Tagumine valgusti

3. Eemaldamiseks tõmmake ukseliistu

ettepoole. www.zanussi.com Surmava elektrilöögi oht! Enne lambi asendamist ühendage kaitse lahti. Ahjuvalgusti ja selle klaasist kate võivad olla kuumad.

1. Valgusti klaaskatte eemaldamiseks

keerake seda vastupäeva.

2. Puhastage klaaskate.

Veaotsing HOIATUS! Vt ohutust käsitlevaid peatükke. Mida teha, kui... Probleem Võimalik põhjus Lahendus Seade ei käivitu. Seade ei ole elektrivõrku ühen‐ datud või ei ole ühendus korra‐ lik. Kontrollige, kas seade on õiges‐ ti elektrivõrku ühendatud. Pliiti ei saa käivitada või kasuta‐ da. Ahi ei kuumene. Kaitse on vallandunud. Tehke kindlaks, kas tõrke põh‐ justas kaitse. Kui kaitse kordu‐ valt uuesti vallandub, võtke ühendust elektrikuga. Ahju või pliidi ekraanil on vea‐ kood, mida selles tabelis ei lei‐ du. Elektritõrge. Lülitage seade välja ja taas sisse, kasutades elektrikilbis olevat peakaitset või -lülitit. Kui ekraanil kuvatakse uuesti veateade, pöörduge klienditee‐ nindusse. Pliiti ei saa käivitada või kasuta‐ da. Kaitse on vallandunud. Käivitage pliit uuesti ja määrake vähemalt 10 sekundi jooksul soojusaste. Jääkkuumuse indikaator ei sütti. Väli ei ole kuum, sest see töö‐ tas vaid lühikest aega. Kui keeduväli on piisavalt kaua töötanud, et olla kuum, pöörd‐ uge teeninduskeskusse. Valgusti ei põle. Lamp on rikkis. Asendage valgusti uue vastu. Toidule ja ahjuõõnde koguneb auru ja kondensvett. Toit on jäänud liiga kauaks ah‐ ju. Kui küpsetamine on lõppenud, tuleb toit ahjust vähemalt 15 20 minuti pärast välja võtta. Ahi ei kuumene. Vajalikud seaded pole määra‐ tud. Veenduge, et seadistused on õiged. Toidu valmimiseks kulub liiga palju aega või toit valmib liiga kiiresti. Temperatuur on liiga madal või liiga kõrge. Reguleerige vajadusel tempera‐ tuuri. Järgige juhendis toodud nõuandeid. Hooldusteave Kui te ei suuda probleemile ise lahendust leida, siis võtke ühendust edasimüüja või teeninduskeskusega.

Teeninduskeskuse andmed leiate andmesildilt. See andmesilt asub ees ahjuõõne raami esiküljel. Ärge andmesilti seadme küljest eemaldage. www.zanussi.com Soovitame märkida siia järgmised andmed: Mudel (MOD.)

Paigaldamine HOIATUS! Vt ohutust käsitlevaid peatükke. Mõõtmed

Seadme asukoht Laius

Eraldiseisva seadme võib paigaldada kas kappide vahele või kõrvale või ka nurka. Sügavus

Paigaldamise minimaalsed vahekaugused leiate tabelist. Elektri koguvõimsus 7615 W Seadme klass

Pliidi pealispinna seadmiseks ühele tasemele teiste pindadega kasutage seadme all olevaid väikeseid tugijalgu. Kaldumiskaitse Enne kaldumiskaitse paigaldamist valige seadme jaoks õige kõrgus ja asukoht. Minimaalsed vahed Mõõtmed

Veenduge, et pliidi taga olev pind oleks sile. Te peate paigaldama kaldumiskaitse. Vastasel juhul võib seade kaldu vajuda. Tehnilised andmed Mõõtmed Kõrgus www.zanussi.com ETTEVAATUST! Veenduge, et paigaldate kaldumiskaitse õigel kõrgusel.

Kui teie seadmel on joonisel kujutatud sümbol, siis aitab see teil meeles pidada, et seadmele tuleb paigaldada kaldumiskaitse.

laius, siis kohandage külgmõõte nii, et seade jääks keskele. Kui te pliidi mõõtmeid muudate, siis kohandage vastavalt ka kaldumiskaitset. ETTEVAATUST! Kui kappide vahele jääv ruum on suurem kui seadme laius, siis kohandage külgmõõte nii, et seade jääks keskele. Elektriühendus HOIATUS! Tootja ei vastuta tagajärgede eest, kui te ei järgi jaotises "Ohutusinfo" toodud ettevaatusabinõusid.

1. Paigaldage kaldumiskaitse 317 - 322 mm

seadme ülapinnast ja 80 - 85 mm seadme servast asuva toendi ümmargusse auku. Kruvige see tahke materjali külge või kasutage sobivat tuge (seina). 80-85 317-322

Toitekaabel ega -pistik selle seadme juurde ei kuulu. Sobiv kaablitüüp: H05 RR-F või samaväärse ristlõikega. HOIATUS! Enne toitejuhtme kontakti ühendamist kontrollige, milline on teie koduse majapidamise faasidevaheline pinge. Õige elektriühenduse kasutamiseks vaadake seadme taga olevat ühendussilti. Nii talitades hoiate ära paigaldusvead ja seadme elektriliste osade kahjustamise. HOIATUS! Toitekaabel ei tohi kokku puutuda joonisel näidatud seadme osaga.

2. Augu leiate seadme tagant vasakult poolt.

Tõstke seadme esikülge ja asetage see kappide vahelisse tühimikku. Kui kappide vahele jääv ruum on suurem kui seadme

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ja suunake

elektri- ja elektroonilised jäätmed ringlusse. Ärge visake sümboliga tähistatud seadmeid muude majapidamisjäätmete hulka. Viige www.zanussi.com seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse. www.zanussi.com
