ZCE54001WA - Pliit ZANUSSI - Tasuta kasutusjuhend

Tootetüüp	Eraldiseisev elektripliit
Bränd ja mudel	Zanussi ZCE54001WA
Kõrgus	855 mm
Laius	500 mm
Sügavus	600 mm
Kaal	u. 55 kg
Ühenduspinge	230 V / 50 Hz
Koguvõimsus	7315 W
Keedutase	4 keedutsooni (1000 W, 1500 W, 1000 W, 2000 W), kiirkeeduplaat
Ahju funktsioonid	Ülemine/alumine kuumus, alumine kuumus, ülemine kuumus, suurpind grill
Ahju temperatuurivahemik	kuni 210 °C (grill), max. 250 °C (eelsoojendus)
Ahju maht	u. 58 liitrit (hinnanguliselt)
Tarvikud	Rest, küpsetusplaat, hoiuriiul
Ohutusfunktsioonid	Lapselukk, ohutustermostaat, ümbermineku kaitse
Puhastamine	Emaille sisepind, eemaldatav ahjuuks kahe klaaspaneeliga
Valgustus	Ahjulamp, vahetatav (300 °C kuumuskindel)
Toiteühendus	Ilma pistikuta, kaabli tüüp H05 RR-F
Klienditeenindus	Originaalvaruosi soovitatakse

Korduma kippuvad küsimused - ZCE54001WA ZANUSSI

Kuidas ahju sisse lülitada?

Pöörake ahju funktsioonide lüliti soovitud funktsioonile (nt ülemine/alumine kuumus) ja temperatuuri valikuknupp soovitud temperatuurile. Temperatuuri kontrolllamp põleb, kuni seatud temperatuur on saavutatud. Väljalülitamiseks keerake mõlemad lülitid "Välja" asendisse.

Millised keedutasemed on keedutsooni?

Keedutsoonidel on astmed 1 (madalaim) kuni 6 (kõrgeim). Aste 1 sobib soojashoidmiseks, aste 2 õrnalt keema tõmbamiseks, aste 3 keetmiseks, aste 4 praadimiseks/pruunistamiseks, aste 5 ja 6 keemiseni ajamiseks või kiirpraadimiseks/friteerimiseks. Kasutage jääksoojust, lülitades tsooni välja 5–10 minutit enne lõppu.

Kuidas puhastada keeduplaate?

Laske seadmel jahtuda. Eemaldage mustus peene küürimispulbri või küürimiskäsnaga. Pühkige niiske lapiga ja soojendage plaati kergelt kuivatamiseks. Hoolduseks hõõruge aeg-ajalt õmblusmasinaõliga ja poleerige imava paberiga. Roostevabast terasest raami jaoks kasutage kaubanduslikku roostevaba terase puhastusvahendit.

Mida teha, kui ahi ei soojenda?

Kontrollige, kas ahi on sisse lülitatud ja õiged seadistused on valitud. Kontrollige kaitset kaitsmekarbis. Kui kaitse rakendub korduvalt, pöörduge kvalifitseeritud elektriku poole.

Kuidas vahetada ahjulampi?

Lülitage seade välja ja ühendage see toiteallikast (eemaldage kaitse). Asetage riie ahju põhja. Keerake tagaseinal asuva lambi klaaskate lahti vastupäeva. Asendage see sama võimsusega (kuni 300 °C) kuumuskindla ahjulambiga. Pange kate tagasi.

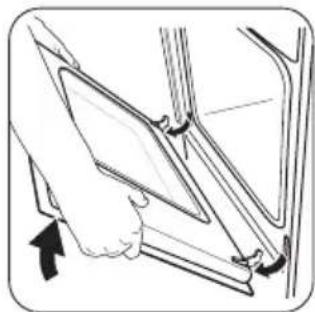

Kas ma saan ahjuukse eemaldada?

Jah, puhastamiseks saab ukse eemaldada. Avage uks täielikult, tõstke hingede hoovad ja voltige ettepoole. Sulgege uks esimese lukustuse asendini ja tõmmake see ettepoole välja. Tagasipanekuks korrake samme vastupidises järjekorras. Klaaspaneelid saab eraldi eemaldada (eemaldage kruvid ukse alumises servas).

Mis on ümbermineku kaitse ja kuidas seda paigaldada?

Ümbermineku kaitse takistab seadme ümberminekut vale koormuse korral. See tuleb enne kasutamist paigaldada. Kinnitage see tagaseinale kaugusega 317–322 mm pinnast ja 80–85 mm küljele. Kruvige tugevasse materjali (seina).

Milliseid ahju seadistusi peaksin pitsa küpsetamiseks kasutama?

Pöörake ahju seadistusnupp pitsa seadistusele (kui saadaval) või kasutage ülemist/alumist kuumust temperatuuril 200–220 °C. Eelsoojendage ahju 10–15 minutit. Kasutage emailitud plaati tasemel 2. Küpsetusaeg on umbes 30–40 minutit.

Kuidas vältida kondensaadi teket ahjus?

Soojendage ahju alati 10 minutit enne küpsetamist. Ärge avage küpsetamise ajal ust liiga sageli. Pühkige iga kasutamise järel sisemises niiskust.

Kust leian mudelinumbri ja seerianumbri?

Andmeplaat asub ahju kambri esiraamil (sees). Märkige üles mudel (MOD.), tootenumber (PNC) ja seerianumber (S.N.) klienditeeninduse jaoks.

KASUTUSJUHEND ZCE54001WA ZANUSSI

Ohutusinfo 2
Ohutusjuhised 3
Seadme kirjeldus ____ 6
Enne esimest kasutamist 6
Pliit - igapäevane kasutamine 7
Pliit - vihjeid ja näpunäiteid 7
Pliit - puhastus ja hooldus ____ 8

Ahi - igapäevane kasutamine ____ 8
Ahi - tarvikute kasutamine 9
Ahi - vihjeid ja näpunäiteid ____ 9
Ahi - puhastus ja hooldus ____ 12
Mida teha, kui... 13
Paigaldamine 14
Jäätmekäitlus ____ 16

Jäetakse öigus teha muutusi.

Ohutusinfo

Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend tähelepanelikult läbi. Tootja ei vastuta vale paigaldamise või ebaõige kasutuse tõttu tekkinud vigastuste ja kahjude eest. Hoidke juhend alles, et saaksite seda ka edaspidi kasutada.

Laste ja ohustatud inimeste turvalisus

⚠️ Hoiatus Lämbumise, vigastuse või püsiva kahjustuse oht!

• Seda seadet võivad kasutada vähemalt 8-aastased lapsed ning samuti füüsilise, sensoorse või vaimse puudega või kogemuste ja teadmisteta isikud juhul, kui neid valvab täiskasvanud inime-ne või nende turvalisuse eest vastutav isik.
• Ärge lubage lastel seadmega mängida.
• Hoidke pakendid lastele kättesaamatuna.
• Hoidke lapsed ja lemmikloomad seadmest eemal, kui see töö-tab või maha jahtub. Katmata osad on kuumad.
• Kui seadmel on olemas lapselukk, soovitame selle sisse lülitada.
• Ilma järelvalveta ei tohi lapsed seadet puhastada ega hooldustoiminguid läbi viia.

Üldine ohutus

• Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Ärge kütteelemente puudutage.

• Ärge kasutage seadet välise taimeriga või eraldi kaugjuhtimissüsteemi abil.

• Kui kasutate toiduvalmistamisel kuuma öli, ärge jätke toitu järel-valveta – see vöib kaasa tuua tulekahju.

• Ärge kunagi üritage kustutada tuld veega, vaid lülitage seade välja ja katke leek näiteks kaane või tulekustutustekiga.
• Ärge hoidke keeduväljadel esemeid.
• Ärge kasutage pliidi puhastamiseks aurupuhastit.
• Metallesemeid – nuge, kahvleid, lusikaid ega potikaasi ei tohiks pliidipinnale panna, sest need võivad kuumeneda.
• Ärge kasutage ukseklaasi puhastamiseks karedaid, abrasiivseid puhasteid ega teravaid metallist kaabitsaid, sest need võivad klaasi pinda kriimustada, mille tagajärjel võib klaas puruneda.
• Elektrilöögi ärahoidmiseks tuleb seade enne ahjuvalgusti vahetamist kindlasti välja lülitada.
• Lahtiühendamine kohapealsest juhtmesüsteemist peab olema kooskõlas elektrijuhtmeid käsitlevate eeskirjadega.
• Kui toitejuhe on vigastatud, laske see ohutuse möttes välja va-hetada tootja, volitatud hooldekeskuse või lihtsalt kvalifitseeritud isiku poolt.

Ohutusjuhised

Paigaldamine

Hoiatus Seadet tohib paigaldada ainult kvalifitseeritud elektrik!

• Eemaldage köik pakkematerjalid.
• Kahjustatud seadet ei tohi paigaldada ega kasutada.
• Järgige seadmega kaasas olevaid paigaldusjuhiseid.
• Olge seadme teise kohta viimisel ettevaatlik, sest see on raske. Kasutage alati kaitsekindaid.
• Ärge kunagi tömmake seadet käepidemest.
• Tagage minimaalne kaugus muudest seadmetest ja mööbliesemetest.

• Veenduge, et seade on paigaldatud kindlate konstruktsioonide alla ja kõrvale.

• Seadme küljed peavad jääma vastu teiste sama körgusega seadmete külgi.

• Ärge paigaldage seadet alusele.
• Ärge paigutage seadet ukse kõrvale ega akna alla. Vastasel korral võivad nõud ukse või akna avamisel seadme pealt maha kukkuda.

Elektriühendus

Hoiatus Tulekahju- ja elektrilöögioht!

• Köik elektriühendused peab teostama kvali-fitseeritud elektrik.
• Seade peab olema maandatud.

• Kontrollige, kas andmesildil toodud elektrilised parameetrid vastavad vooluvõrgu näitajatele. Vastasel juhul võtke ühendust elektrikuga.

• Kasutage alati nõuetekohaselt paigaldatud ohutut pistikupesa.

• Ärge kasutage mitmikpistikuid ega pikenduskaableid.
• Veenduge, et te ei vigastaks toitepistikut ega -juhet. Vigastatud toitejuhtme vaheta-miseks võtke ühendust teeninduskeskuse-ga.
• Jälgige, et toitejuhe ei jääks vastu seadme ust, eriti siis, kui uks on kuum.
• Isoleeritud ja isoleerimata osad peavad olema kinnitatud nii, et neid ei saaks eemaldada ilma tööriistadeta.
• Ühendage toitepistik seinakontakti alles pärast paigalduse lõpuleviimist. Veenduge, et pärast paigaldamist säilib juurdepääs toitepistikule.
• Kui seinakontakt logiseb, ärge sinna toite-pistikut pange.
• Seadet välja lülitades ärge tömmake toitekaablist. Hoidke alati kinni toitepistikust.
• Kasutage ainult öigeid isolatsiooniseadiseid: kaitselüliteid, kaitsmeid (keermega kaitsmed tuleb pesast eemaldada), maalekkevoolu kaitsmeid ja kontaktoreid.
• Seadme ühendus vooluvõrguga tuleb va-rustada mitmepooluselise isolatsiooniseadisega. Isolatsiooniseadise lahutatud kontaktide vahemik peab olema vähemalt 3 mm.

Kasutamine

Hoiatus Vigastuse, põletuse või elektrilöögioht!

• Kasutage seda seadet ainult kodustes tingi- mustes.
• Ärge muutke seadme tehnilisi omadusi.
• Veenduge, et ventilatsiooniavad ei oleks tökestatud.
• Ärge jätke töötavat seadet järelevalveta.
• Lülitage seade välja pärast igakordset kasutamist.

• Seade läheb kasutamisel kuumaks. Ärge kütteelemente puudutage. Tarvikute või ah-junõude eemaldamisel või sisestamisel kasutage alati pajakindaid.

• Olge töötava seadme ukse avamisel ettevaatlik. Välja vöib paiskuda tulist öhku.

• Ärge kasutage seadet märgade kätega või juhul, kui seade on kontaktis veega.
• Äge suruge avatud uksele.
• Ärge kasutage seadet välise taimeri või eraldi kaugjuhtimissüsteemi abil.
• Hoidke seadme ust alati kinni, kui see ei tööta.
• Ärge pange söögiriistu või potikaasi keedu- väljadele. Need lähevad tuliseks.
• Lülitage keeduväli pärast kasutamist välja.
• Ärge kasutage seadet tööpinna ega hoiukohana.

Hoiatus Plahvatuse või tulekahju oht!

• Kuumutamisel võivad rasvad ja õlid eralda-da süttivaid aure. Kui kasutate toiduvalmistamisel õli või rasvu, hoidke need eemal lahtisest leegist või kuumadest esemetest.
• Väga kuumast ölist eralduvad aurud võivad iseeneslikult süttida.
• Kasutatud öli, milles vöib leiduda toidujääke, vöib süttida madalamal temperatuuril kui kasutamata öli.
• Ärge pange süttivaid või süttiva ainega määrdunud esemeid seadmesse, selle lähedusse või peale.
• Kui avate ukse, vältige ahju läheduses sädemeid või lahtist leeki.
• Seadme ust avades olge ettevaatlik. Alkoholi sisaldavate komponentide kasutamise tagajärjel võib alkohol õhuga seguneda.
• Ärge püüdke leeki kustutada veega! Lülitage seade vooluvõrgust lahti ja summutage leek potikaane või kustutustekiga.

Hoiatus Seadme vigastamise või kahjustamise oht!

- Et ära hoida emaili kahjustumist või värvi muutumist:

– Ärge asetage ahjunõusid ega teisi ese- meid vahetult seadme põhjale.
- Ärge asetage alumiiniumfooliumit vahetult seadme põhjale.

– Ärge pange tulist vett vahetult kuuma seadmesse.
– Ärge hoidke niiskeid nõusid ja toitu ahjus pärast toiduvalmistamise lõppu.
- Olge tarvikute eemaldamisel ja paigaldamisel ettevaatlik.

• Emaili värvi muutumine ei mõjuta seadme tööd. Tegemist ei ole defektiga garantii seisukohast.
• Niiskete kookide puhul kasutage sügavat panni. Puuviljamahlad tekitavad püsivaid plekke.
• Ärge pange tuliseid nõusid juhtpaneelile.
• Ärge laske keedunõudel kuivaks keeda.
• Olge ettevaatlik ja ärge laske nõudel ega muudel esemetel seadmele kukkuda. Pliidi pind võib puruneda.
• Ärge lülitage keeduvälju sisse tühjade nõudega või ilma nõudeta.
• Ärge asetage seadmele alumiiniumfooliumit.
• Malmist, alumiiniumist või katkise põhjaga nõud võivad klaaskeraamilist pinda kriimustada. Kui teil on vaja nõusid pliidil liigutada, tõstke need alati üles.

Hoiatus Paigaldage seadme alla stabiilne alus, et see ei saaks ümber minna. Vt jaotist "Paigaldamine".

Hooldus ja puhastus

Hoiatus Vigastuse, tulekahju või seadme kahjustamise oht!

• Enne hooldust lülitage seade välja ja ühen-dage toitepistik pistikupesast lahti.
• Veenduge, et seade on maha jahtunud. Klaaspaneelid võivad puruneda.

• Kui ukse klaaspaneeli tekib mõra, tuleb see kohe välja vahetada. Pöörduge teeninduskeskusse.

• Olge ukse seadmest eemaldamisel ettevaatlik. Uks on raske!

• Puhastage seadet regulaarselt, et vältida pliidipinna materjali kahjustumist.
• Seadmesse jäänud rasv või toit võib põhjustada tulekahju.
• Puhastage seadet pehme niiske lapiga. Kasutage ainult neutraalseid puhastusaineid. Ärge kasutage abrasiivseid tooteid, küüri-misšvamme, lahusteid ega metallist ese-meid.
• Ahjupihusti kasutamisel järgige pakendil olevaid ohutusjuhiseid.
• Katalüütilise emaili (kui see on olemas) pu-hastamisel ärge kasutage mingeid pesuai-neid.

Sisevalgusti

- Selles seadmes kasutatav valgustipirn või halogeenlamp on mõeldud kasutamiseks ainult kodumasinates. Ärge kasutage seda ruumide valgustamiseks.

Hoiatus Elektrilöögi oht!

• Enne lambi asendamist ühendage seade vooluvõrgust lahti.
• Kasutage ainult ühesuguste tehniliste näitajatega lampe.

Hooldus

- Seadme remontimiseks võtke ühendust hooldusega. Soovitame alati kasutada ainult originaalvaruosi.

Jäätmekäitlus

Hoiatus Lämbumis- või vigastusoht!

• Eemaldage seade vooluvõrgust.
• Lõigake toitekaabel seadme küljest lahti ja visake ära.
• Eemaldage seadme uks, et vältida laste ja loomade seadmesse löksujäämist.

Ülevaade

Pliidipinna laotus

Tarvikud

• Ahjurest
Nõude, koogivormide ja grilltükkide jaoks

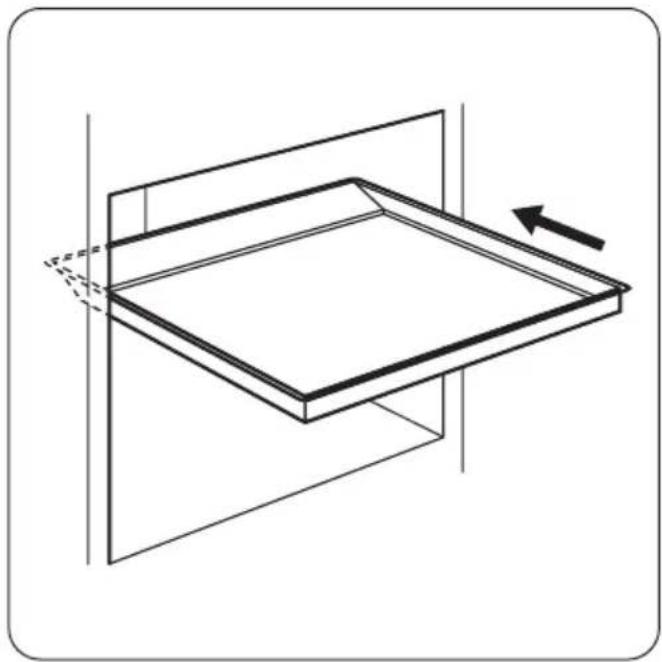

• Lame küpsetusplaat
Kookidele ja küpsistele.
• Hoiusahtel

Enne esimest kasutamist

1 Pliidi nupud
2 Temperatuuri indikaator
3 Temperatuuri nupp
4 Ahju funktsioonide nupp
5 Pliidi juhtindikaator
6 Kütteelement
7 Ahjuvalgusti
8 Ahjuriuli tasandid

1 Keeduväli 1000 W
2 Keeduväli 1500 W
3 Keeduväli 1000 W
4 Keeduväli 2000 W

Ahju allosas asub hoiusahtel.

Selle kasutamiseks tõstke alumist ust ja lü- kake siis alla.

Hoiatus Seadme töötamise ajal võib hoiusahtel kuumaks minna.

Hoiatus Vt ohutust käsitlevaid peatükke.

Ettevaatust Ahju ukse avamiseks võtke alati kinni käepideme keskelt.

Esimene puhastamine

• Eemaldage seadmelt köik osad.
- Puhastage seadet enne esmakordset kasutamist.

Ettevaatust Ärge kasutage abrasiivseid puhastusaineid! See võib pinda rikkuda.

Vt ptk "Puhastus ja hooldus".

Eelkuumutus

Eelkuumutage tühja seadet, et põletada ära allesjäänud rasv.

Pliit - igapäevane kasutamine

1. Valige funktsioon □ ja maksimaalne temperatuur.
2. Laske seadmel 45 minutit töötada.
3. Valige funktsioon 📋. Maksimaalne temperatuur selle funktsiooni puhul on 210 °C.
4. Laske seadmel 15 minutit töötada.

Tarvikud võivad tavalisest kuumemaks minna. Seade võib väljastada lõhna ja tossu. See on normaalne. Veenduge, et õhk saab piisavalt liikuda.

Hoiatus Vt ohutust käsitlevaid peatükke.

Soojusastmed

Juhtnupp Funktsioon
0	Välja lülitatud
1 - 6	Soojusastmed1 - madalaim soojusaste; 6 - kõrgeim soojusaste

1. Keerake juhtnupp vajalikule soojusastmele. Süttib pliidi juhtindikaator.
2. Toiduvalmistamise lõpetamiseks keerake nupp asendile 0 . Kui kõik keeduväljad on välja lülitatud, kustub ka pliidi juhtindikaator.

Pliit - vihjeid ja näpunäiteid

Kasutage jääkkuumust, et vähendada elektritarvet. Lülitage keeduväli umbes

5-10 minutit enne küpsetamistoimingu löppe-mist välja.

Kiirkeeduplaat

Kiirkeeduplaadi keskel on väike punane täpp. Kiirkeeduplaat kuumeneb kiiremini kui teised plaadid.

Punased täpid on joonistatud pliidipinnale. Aja jooksul võivad need kasutamise tõttu kuluda ja hiljem hoopis kaduda. See ei mõjuta mingil määral seadme tööd.

Toiduvalmistamise nõud

- Nõu põhi peaks olema võimalikult paks ja tasane.

Energiasääst

• Võimalusel pange nõule alati kaas peale.
- Pange toidunõu keedutsoonile, enne kui selle käivitate.
- Lülitage keedutsoon enne toiduvalmistamise aja löppu välja, et kasutada ära jääksoojus.

- Keedutsoon ja nõu põhi peaksid olema ühesuurused.

Näiteid pliidi kasutamisest

Soojus-aste:	Kasutamine:
1	Soojashoidmine
2	Kerge kuumutamine
3	Tasasel tulel keetmine
4	Praadimine/pruunistamine

Soojus- aste:

Kasutamine:

5 Keema tõusmine

Soojus- aste:

Kasutamine:

6 Keema tõusmine / kiire praadimine / põhjalik praadimine

Pliit - puhastus ja hooldus

Hoiatus Vt ohutust käsitlevaid peatükke.

Tähtis Põletusoht jääksoojuse tõttu! Laske seadmel jahtuda.

Puhastage seadet pärast igakordset kasuta-mist.

Kasutage alati puhta põhjaga keedunõusid.

Kriimustused ega tumedad plekid ei möjuta seadme tööd.

Mustuse eemaldamine:

1. Kasutage peent küürimispulbrit või küüri-mispadjandit mustuse eemaldamiseks.

2. Puhastage seadet niiske lapi ja vähese koguse pesuainega.

3. Soojendage keedutsooni madalal temperatuuril ja laske kuivada.

4. Keedutsooni hooldamiseks määrige sellele aeg-ajalt pisut ömblusmasina öli ja poleerige seejärel kuivatuspaberiga.

Tähtis Pliidi roostevabast terasest servade puhul kasutage roostevaba terase puhastusvahendit.

Plaadi roostevabast terasest serv võib pi- sut värvi muuta tingituna termilisest koor- est.

Ahi - igapäevane kasutamine

Hoiatus Vt ohutust käsitlevaid peatükke.

Seadme sisse- ja väljalülitamine

1. Ahju funktsiooni valimiseks keerake ahju-funktsioonide nuppu.
2. Temperatuuri valimiseks keerake temperatuuri reguleerimisnuppu. Temperatuuri indikaator süttib, kui temperatuur seadmes tõuseb.
3. Seadme väljalülitamiseks keerake ahju-funktsioonide nupp ja temperatuuri regu-leerimisnupp välja.

Ohutustermostaat

Ohutustermostaat on töötava termostaadi termokaitse.

Ahju funktsioonid

Et ära hoida ahju termostaadi kahjustamist ülekuumenemise töttu, on ahi varustatud turvatermostaadiga, mis katkestab toitevarustuse. Ahi lülitub uuesti automaatselt sisse, kui temperatuur on langenud.

Hoiatus Turvatermostaat hakkab tööle vaid siis, kui ahju termostaat öigesti ei a. Sellisel juhul on ahju temperatuur väga e ja ahjus olevad toidud võivad kõrbema a. Ahju termostaadi asendamiseks võtke e ühendust teeninduskeskusega.

Ahju funktsioonid Rakendus

0

VÄLJAS-asend

Seade on välja lülitatud.

Ahju funktsioonid Rakendus
	Ülemine + alumine kuumutus	Kuumutab nii ülemist kui ka alumist kütteelementi. Ahju ühel tasandil küpsetamiseks ja röstimiseks.
	Alumine kütteelement	Kuumus tuleb ainult ahju põhjast. Krõbeda või koorikulise põhjaga kookide küpsetamiseks.
	Ülemine kütteelement	Kuumus tuleb ainult ahju laest. Kasutamiseks küpsetami-se lõppfaasis.
	Täisgrill	Kogu grillelement on sisse lülitatud. Lamedate toiduainete suures mahus grillimiseks. Röstimiseks.⚠️ Hoiatus Maksimaalne temperatuur selle funktsiooni puhul on 210 °C.

Ahi - tarvikute kasutamine

Küpsetusplaadi sissepanek

Lükake plaat ahjuõõne keskossa, eesmise ja tagumise seina vahele. Nii saab kuumus küpsetusplaadi ees ja taga vabalt liikuda. Paigutage küpsetusplaat nii nagu pildil näha, jälgides, et kaldus serv jääks tahapoole.

Hoiatus Ärge lükake küpsetusplaati päris vastu ahju tagaseina. Vastasel korral ei kuum öhk plaadi ümber vabalt liikuda.

Toit võib kõrbema minna, eriti plaadi tagaosas.

Ahjuresti sisestamine

Lükake ahjurest ahjuõõne keskossa, eesmise ja tagumise seina vahele. Ahjuresti tagaosal on spetsiaalne kuju, mis aitab seda õigesse asendisse lükata.

Kontrollige, et ahjurest oleks sellises asendis, nagu joonisel näha.

Ahi - vihjeid ja näpunäiteid

Ettevaatust Väga mahlaste kookide küpsetamisel kasutage sügavat

küpsetusplaati. Puuviljamahl vöib jätta emailpinnale püsivad plekid.

• Seadmes on neli riiulitasandit. Alustage ta-sandite arvestamist alati ahju põhjast.
• Niiskus võib kondenseeruda seadmesse või ukseklaasile. See on normaalne. Kui avate toitu valmistades ahju ukse, hoiduge alati tahapoole. Kondenseerumise vähendamiseks laske ahjul enne küpsetamise alustamist 10 minutit töötada.
• Kuivatage ahjust niiskus iga kord pärast seadme kasutamist.
• Küpsetades ärge pange nõusid otse ahju põhjale ega katke ahju osi fooliumiga kinni. See võib muuta küpsetamise tulemusi ja rikkuda ahju emailkatet.

Kookide küpsetamine

• Enne küpsetamist eelkuumutage ahju umbes 10 minutit.
• Ärge avage ahju ust enne kui 34 küpsetusajast on möödunud.
• Kui kasutate samaaegselt kahte küpsetusplaati, hoidke nende vahele jääv ahjuta-sand tühi.

Liha ja kala küpsetamine

• Ärge küpsetage alla 1 kg kaaluga lihatükki. Liiga väikeste tükkide küpsetamisel jääb liha kuivaks.
• Väga rasvaste toitude küpsetamisel kasutage rasvapanni, et vältida ahju püsivate plekkide tekkimist.
• Et mahl lihast välja ei valguks, laske prael enne lahtilõikamist umbes 15 minutit seista.
• Et ahjust küpsetamise ajal liiga palju suitsu ei tuleks, kallake rasvapannile veidi vett. Suitsu kondenseerumise vältimiseks lisage vett kohe, kui see on ära auranud.

Toiduvalmistamise ajad

Toiduvalmistamise ajad sõltuvad toidu tüübist, konsistentsist ja mahust.

Esialgu jälgige toiduvalmistamisel seadme tööd. Leidke selle seadme kasutamisel parimad seaded (soojusaste, toiduvalmistamise aeg jne) oma keedunõudele, retseptidele ja kogustele.

Ülemine + alumine kuumutus

Toit	Küpsetusplaadi tüüp ja ahjutasand	Eelkuumutus-aeg (min.)	Temperatuur (°C)	Küpsetusaeg (min)
Taignaribad (250 g)	emailitud küpsetusplaat 3. ahjutasandil	- 150 25 - 30
Öhuke kook (1000 g)	emailitud küpsetusplaat 2. ahjutasandil	10 160 - 170 30 - 35
Pärmitaignast öu-nakook (2000 g)	emailitud küpsetusplaat 3. ahjutasandil	- 170 - 190 40 - 50
Öunapirukas (1200 + 1200 g)	2 ümmargust alumiinium-plaati (läbimõõt 20 cm) 1. tasandil	15 180 - 200 50 - 60
Väikesed koogid (500 g)	emailitud küpsetusplaat 2. ahjutasandil	10 160 - 180 25 - 30
Rasvavaba keeks (350 g)	1 ümar alumiiniumplaat (läbimõõt 26 cm) 1. ta-sandil	10 160 - 170 25 - 30
Plaadikook (1500 g)	emailitud küpsetusplaat 2. ahjutasandil	- 160 - 170		45 - 551)
Kana, terve (1350 g)	2. tasandil, küpsetusplaat tasandil 1	- 200 - 220 60 - 70
Pool kana (1300 g) 3.	tasandil, küpsetusplaat tasandil 1	- 190 - 210	30 - 35
Seakarbonaad (600 g)	3. tasandil, küpsetusplaat tasandil 1	- 190 - 210	30 - 35
Lahtine pirukas (800 g)	emailitud küpsetusplaat 2. ahjutasandil	20 230 - 250	10 - 15
Pärmitaignast piru-kas (1200 g)	emailitud küpsetusplaat 2. ahjutasandil	10 - 15 170 -	180 25 - 35
Pitsa (1000 g) emailitud küpsetusplaat 2. ahjutasandil		10 - 15 200 -	220 30 - 40
Juustukook (2600 g)	emailitud küpsetusplaat 2. ahjutasandil	- 170 - 190	60 - 70
Šveitsi ōunakook (1900 g)	emailitud küpsetusplaat 1. ahjutasandil	10 - 15 200 -	220 30 - 40
Jõulukook (2400 g) emailitud küpsetusplaat 2. ahjutasandil		10 - 15 170 -	180	55 - 652)
Quiche Lorraine (1000 g)	1 ümar plaat (läbimõõt 26 cm) 1. tasandil	10 - 15 220 -	230 40 - 50
Talupojaleib (750 g + 750 g)	2 ümmargust alumiinium-plaati (läbimõõt 20 cm) 1. tasandil	183)	180 - 200 60 - 70
Rumeenia keeks (600 + 600 g)	2 ümmargust alumiinium-plaati (pikkus 25 cm) 2. tasandil	10 160 - 170	40 - 50
Rumeenia keeks – traditsiooniline(600 + 600 g)	2 ümmargust alumiinium-plaati (pikkus 20 cm) 2. tasandil	- 160 - 170	30 - 40
Pärmitaignast ku-klid (800 g)	emailitud küpsetusplaat 2. ahjutasandil	10 - 15 200 -	210 10 - 15
Rullbiskviit (500 g) emailitud küpsetusplaat 1. ahjutasandil		10 150 - 170	15 - 20
Besee (400 g) emailitud küpsetusplaat 2. ahjutasandil		- 100 - 120	40 - 50
Purukook (1500 g) emailitud küpsetusplaat 3. ahjutasandil		10 - 15 180 -	190 25 - 35
Keeks (600 g) emailitud küpsetusplaat 3. ahjutasandil		10 160 - 170	25 - 35
Võikook (600 g) emailitud küpsetusplaat 2. ahjutasandil		10 180 - 200	20 - 25

1) Pärast seadme väljalülitamist jätke kook veel 7 minutiks ahju.

2) Pärast seadme väljalülitamist jätke kook veel 10 minutiks ahju.

3) Eelsoojendage ahi temperatuurini 250 °C.

Pitsa valmistamisel saate parima tulemu-se, kui keerate ahjufunktsioonide nupu pitsa-asendisse.

Ahi - puhastus ja hooldus

Hoiatus Vt ohutust käsitlevaid peatükke.

• Puhastage seadme esiosa ehme lapi abil sooja vee ja puhastusvahendiga.
• Metallpindade puhastamiseks kasutage ta- valist puhastusvahendit
• Puhastage ahju sisemust pärast iga kasuta-mist. Nii on kergem mustust eemaldada ja see ei põle sisse.
• Puhastage rasket mustust spetsiaalse ahju-puhastusvahendiga.
• Puhastage kõiki ahju tarvikuid (pehme lapi, sooja vee ja puhastusvahendiga) pärast iga kasutamist ja laske neil kuivada.
• Kui teil on kõrbemiskindla kattega tarvikuid, ärge puhastage neid agressiivsete puhastusvahendite või teravate objektidega ega nõudepesumasinas. See võib kõrbemiskindla katte hävitada!

Ahju ukse puhastamine

Ahju uksel on kaks üksteise taga olevat klaaspaneeli. Puhastamise hölbustamiseks tõstke ahju uks eest ära.

Hoiatus Kui te üritate seesmist klaaspaneeli eemaldada ajal, mil uks on võib ahju uks sulguda.

Hoiatus Enne ukse puhastamist veenduge, et klaaspaneelid on maha jahtunud. Vastasel korral võib klaas puruneda.

Hoiatus Kui ukse klaaspaneel on kahjustatud või kriimustatud, muutub see hapraks ja võib puruneda. Seetõttu tuleb kahjustatud paneel asendada uuega.

Lisateabe saamiseks võtke ühendust teeninduskeskusega.

Ahjuukse ja klaaspaneeli eemaldamine

① Tehke uks täielikult lahti ja võtke ukse hingedest kinni.

② Töstke hingede hoovad üles ja kee-rake neid.

③ Sulgege ahjuuks esimesse avamise asendisse (poole peale). Seejärel tömmake ust ettepoole ja tõstke oma kohalt välja.

4 Asetage uks pehme riidega kaetud kindlale pinnale. Kasutage ukse alumisel serval oleva 2 kruvi eemaldamiseks kruvikeerajat.

Tähtis Ärge kruvisid ära kaotage.

6 Tõstke siseuks välja.

⑦ Puhastage ukse sisemine pool. Puhastage klaaspaneeli seebiveega. Kuivatage hoolikalt.

⑤ Siseukse eemaldamiseks kasutage puidust või plastikust kaabitsat.

Hoides välimist ust, tömmake siseust uk-se ülaserva poole.

Hoiatus Puhastage klaaspaneeli ainult seebiveega. Abrasiivsed

puhastusvahendid, plekieemaldajad ja teravad esemed (noad või kaabitsad) võivad klaasi rikkuda.

Ahju ukse ja klaaspaneeli tagasiasetamine

Kui olete puhastamise lõpetanud, asetage uks kohale tagasi. Selleks korrake kirjeldatud toiminguid vastupidises järjekorras.

Mida teha, kui...

Ahjuvalgusti

Hoiatus Olge ahjuvalgusti vahetamisel ettevaatlik. Enne ahjuvalgusti vahetamist ge seade välja! Elektrilöögioht!

Hoiatus Selles seadmes kasutatavad lambid on möeldud kasutamiseks üksnes imasinates. Ärge kasutage neid ruumide ruumiosade valgustamiseks. Kui lamp on välja vahetada, siis jälgige, et duslamp oleks sama võimsusega ning lduk kasutamiseks ainult kodumasinates.

Enne ahjuvalgusti pirni vahetamist tehke järgmised toimingud

• Lülitage seade välja.
- Eemaldage kaitsmed kaitsekilbist või lülitage kaitselüliti välja.
- Pange ahju põhjale riie. See hoiab ära ahjuvalgusti ja klaaskatte purunemise.

Ahjuvalgusti pirni vahetamine:

1. Ahjuvalgusti klaaskatte leiate ahjuõõne tagaosast.
   Valgusti klaaskatte eemaldamiseks keerake seda vastupäeva.
2. Puhastage klaaskate.
3. Keerake sisse sobiv kuumakindel lambipirn, mis talub 300 °C.
   Asenduspirnina kasutage ainult sama tüüpi ahjuvalgusti pirni. See peab olema sama võimsusega ja mõeldud kasutamiseks ainult kodumasinates.
4. Paigaldage klaaskate.

Probleem Võimalik põhjus Lahendus
Seade ei tööta Elektrikilbis on kaitse vallandu-nud		Kontrollige kaitset. Kui kaitse val-landub rohkem kui üks kord, kut-suge välja elektrik.
Ahi ei kuumene	Ahi ei ole sisse lülitatud	Lülitage ahi sisse
Ahi ei kuumene Vajalikud seadistused on tege-mata		Kontrollige seadistusi
Probleem Võimalik põhjus Lahendus
Ahjuvalgusti ei tööta Ahjuvalgusti on rikkis Asendage ahjuvalgusti pirn uue-ga
Toidule ja ahjuõõnde ladestub auru ja kondensvett	Toit on jäänud ahju liiga kauaks Kui	küpsetamine on lõppenud, tuleb toit ahjust vähemalt 15-20 minuti pärast välja võtta

Kui te ei suuda probleemi ise lahendada, pöörduge edasimüüja või teeninduskeskuse poole.

Soovitame märkida siia järgmised andmed

Mudel (MOD.) ....

Tootenumber (PNC) ....

Seerianumber (S.N.) ....

Teeninduskeskuse andmed leiate andmesildilt. Andmesilt asub ahjuõõne raami esiküljel.

Paigaldamine

Hoiatus Vt ohutust käsitlevaid peatükke.

Seadme asukoht

Eraldiseisva seadme võib paigaldada kas kappide vahele või kõrvale, või ka nurka.

Minimaalsed vahed

Mõõtmed mm

A 690

Mõõtmed mm

B 150

Tehnilised andmed

Mõõtmed

Kõrgus 855 mm
Laius 500 mm
Sügavus 600 mm
Elektri koguvõimsus 7315 W

Elektripinge	230 V
Sagedus	50 Hz

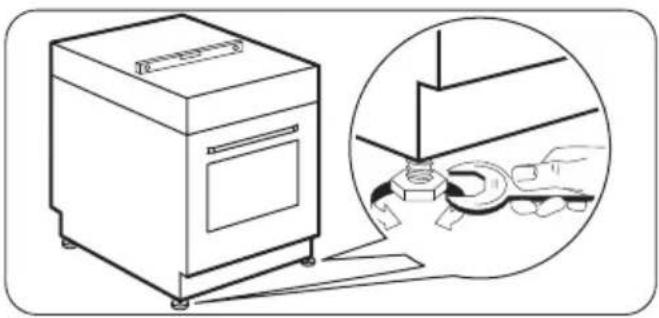

Loodimine

Kasutage seadme põhjas olevaid väikseid jal-gu pliidiplaadi seadmiseks teiste pindadega samale tasemele

Hoiatus Te peate paigaldama kaldumiskaitse. Paigaldage seadmele kaldumiskaitse, et see ebaühtlase raskuse töttu ümber ei kukuks.

Hoiatus Kui teie seadmel on joonisel kujutatud sümbol, siis aitab see teil meeles pidada, et seadmele tuleb paigaldada kaldumiskaitse.

Tähtis Veenduge, et paigaldate kaldumiskaitse öigel körgusel.

Kaldumiskaitse paigaldamine

1. Enne kaldumiskaitse paigaldamist valige seadme jaoks õige kõrgus ja asukoht.
2. Veenduge, et pliidi taga olev pind oleks sile.
3. Paigaldage kaldumiskaitse 317-322 mm seadme ülapinnast ja 80-85 mm seadme servast asuva toendi ümmargusse auku (vt joonist). Kruvige see tahke materjali külge või kasutage sobivat tuge (seina).
4. Augu leiate seadme tagant vasakult poolt. Vaadake joonist.
5. Kui te pliidi mõõtmeid muudate, siis kohandage vastavalt ka kaldumiskaitset.

Tähtis Kui kappide vahele jääv ruum on suurem kui seadme laius, siis kohandage külgmööte nii, et seade jääks keskele.

Elektriühendus

i Tootja ei vastuta tagajärgede eest, kui te ei järgi jaotises "Ohutusinfo" nimetatud ettevaatusabinõusid.

Sobiv kaablitüüp: H05 RR-F või samaväärsse ristlöikega.

Hoiatus Enne toitejuhtme kontakti ühendamist kontrollige, milline on teie koduse majapidamise faasidevaheline pinge. Öige elektriühenduse kasutamiseks vaadake seadme taga olevat ühendussilti. Nii talitades hoiate ära paigaldusvead ja seadme elektriliste osade kahjustamise.

Toitekaabel ei tohi puutuda kokku joonisel näidatud seadme osaga.

Jäätmekäitlus

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed ringlusse. Ärge visake sümboliga tähistatud seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse.

Pakkematerjal Pakkematerjal on keskkonnasõbralik ja korduvkasutatav. Plastosad on tähistatud rah-

vusvaheliste lühenditega, nt PE, PS jne. Utiliseerige pakkematerjal selleks ettenähtud konteineritesse oma kohalikus jäätmehaldusrajatises.

Hoiatus Enne utiliseerimist tuleb seade muuta kasutuskõlbmatuks, nii et see ei kujutaks endast ohtu.

Selleks tömmake toitepistik pistikupesast välja ja eemaldage toitekaabel seadme küljest.

Inhalt
