KASUTUSJUHEND M53-190AWFX MCCULLOCH

Loe kasiitsemisopetus pohjalikult labi, et koki eeskiradj oleksid taesti arsaadavad, enne kui seadet kasutama hakkad.

Vaata, et toöpiirkonnas poleks vōraid isikuid.

Vältimaks soovimatut käivitumist, eemaldage süutejuhe süutekünlalt.

Väljaviskuvate ning tagasilpörkavate asjade oht.

Ettevaatust - likuvad terad. Hoidke jalgu ja kasi.

Hoiatus: pörlevad osad. Hoidke käed ja jalad eernal.

Seade vastab EL kehtivatele direktiividele.

Umbritsevasse keskonda leviv mura
vastavalt Euroopa Uhenduse direktivie.
Andmed seadme emissponi kohta on toodud
peatukis Tehnilised andmed ja etiketil.

Arge kasutage seadet siseruumis
vōi kohas, kus pole òhustud.
Heitgaasis on vingugaasi, mis on
varivtu je löhnu tenuohtlikult
mürgine gaas.

Plahvatusoht

Ara lisa kutust, kui mootor pole välä lūlitatud.

Kuum pind.

Hoiatustasemete selgitus

Hoiatused jagunevad kolmele tasemele.

ETTEVAATUST!

ETTEVAATUST! Naitab ohtlikku
kehavigastust voi kasutaja surma
pohjustav voi lahedalolevaid objekte
kahjustavat ohtu, kui kasutusjuhendis
toodud juhiseid eiratakse.

TAHTIS!

TAHTIS! Naitab vigastuste ohtu kasutajale voi ohtu lahedalolevatele objektidele, kui kasutusjuhendis toodud juhiseid eiratakse.

TÄHELEPANU!

TÄHELEPANU! Näitab lähedalolevate objektde vöi seadme kahjustamise ohtu, kui kasutusjuhendis toodud juhiseid eiratakse.

Sisukord

SÜMBOLITE TAHENDUS

Sumbolite tahendus 199

Hoiatustasemete selgitus 199

ESITLUS

Sisukord 200

Lugupeeud tarbija! 200

MIS ON MIS?

Mis on mis muruniidukil? 201

SEADME OHUTUSVARUSTUS

Uldised napunäited 202

KOKUPANEK JA REGULEERIMINE

Uldised napunäted 203

Kaeptide 203

Niitmiskorgus 203

Koguja 203

Uldised napunäited 204

Kuttesegu 204

Tankimine 204

Transport ja hoiustamine 204

KAITAMINE

Isiklik ohutusvarustus 205

Uldised ohutuseeskirjad 205

Pöhline lõikamistehnika 206

Transport ja hoiustamine 206

Käivitamine ja seiskamine 207

HOOLDUS

Uldised napunäited 208

Hooldusskeem 208

Uldkontroll 208

Suutekunlad 209

Sidurikaabli seadistamine 209

Ohuifiter 209

Olivahetus 209

Kutusesüsteem 209

TEHNILISED ANDMED

Tehnilised andmed 210

Eukinnitus vastavusest 211

Lugupeatud tarbija!

Tāname McCullochi toote kasutamise eest. Olete saanud osaks loost, mis algas kaua aega tagasi, kui McCullochi korporatsoon alustas Teise maailmasōja paëvil mootorite tootmist. Alates 1949. aastast, kui McCulloch tutvustas oma esimest kerget ùhemehe-kettsaagi, ei ole puúö enam endine.

Uenduslike kettsaagide sari kestis labi aastakumnete ja ettevöte lainen, esmalt 1950. aastatel lennuki - ja kardimootorite ning 1960. aastatel minikettsaagide valdkonda. Hiljem, 1970. ja 1980. aastatel, lisati tootevalikusse trimmerid ja puhurid.

Tänapäeval jatkab McCulloch Husqvarna grupi osana
vöimsate motorite, tehniliste uenduste je tugeva
inseneritö徳tritsioene, mis on juba üle poole sajandi olnud
meie tunnusmärkideks. Meie eesmärkideks on langetada
kütusekūlu,heitgause ja mürataset. samuti tõsta ohutust ja
kasutajasöbralikkust.

Me loedame, et jääte oma McCullochi tootega rahule, sest see on möeldud teid abistama pikka aega. Toote tööga pikeneb, kui järgite silles kasutusjuhendis esitatud kasutus-, teenindus- ja hooldusjuhiseid. Kui peaksite vajama professionalet remondi- voi teenindusabi, kasutage meie teenusepakkujate ostingumotorit Aadressil www.mcculloch.com.

McCulloch toötab pidevalt oma toodete edasiarendamise alal ja jætab seetóttu endale Óiguse teha muuhulgas muudatusi toodete kuju ja valimuse osas.

Selle kasutusjuhendi saate samuti alla laadida Aadressilt www.mcculloch.com.

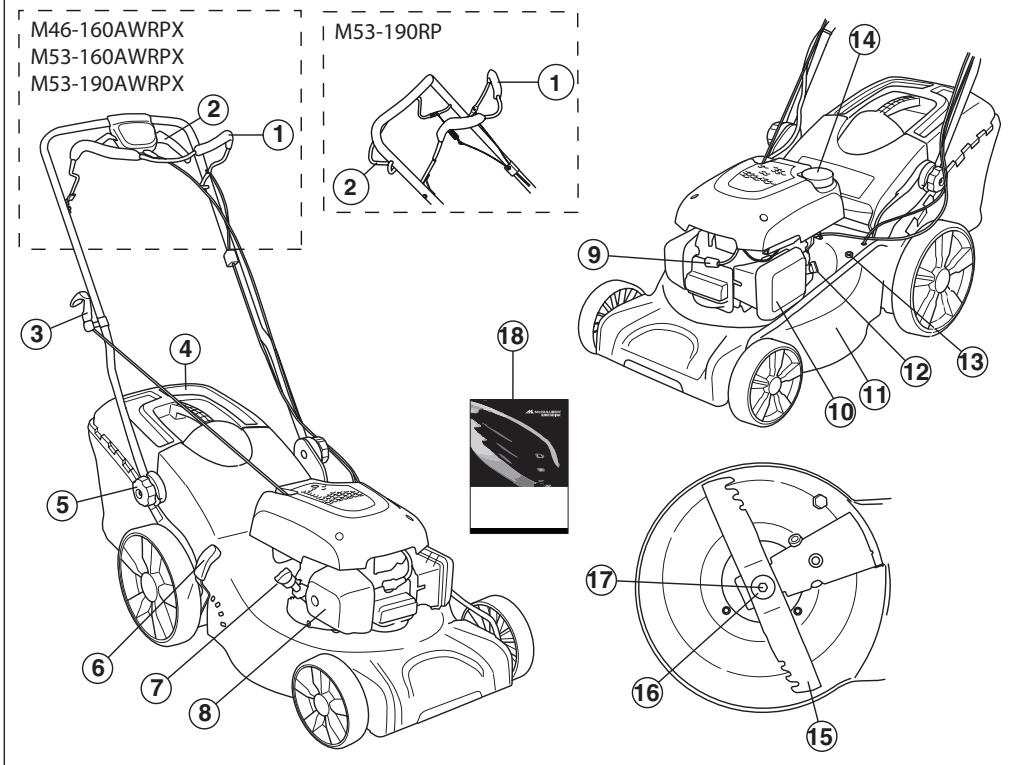

Mis on mis muruniidukil?

1 Mootoripiduri hoob
2 Edasivehoob
3 Käivit käepide
4 Koguja
5 Käepide, käepideme korguse reguleerimine
6 Niitmiskorguse regulaator
7 Olivarras/olipaak
8 Summuti
9 Sutekunlad

10 Ohuifilter
11 Lokieterakate
12 Kütuseklapp
13 Veelijtmik
14 Kutuse lisamine
15 Tera
16 Vedruseib
17 Loketera polt
18 Käsitsemisopetus

Uldised napunaited

Käesolevas käsitetakse seadme ohutusvarustust, selle toimimist, kontrollimist ning põhihooldust, mis tagab ohutu too.

ETTEVAATUST! Ara kunagi kasuta seadet, mille ohutusvarustus on puudulik.
Vajadusel lasta seadme hooldustookojas
parandada.

Vältimaks soovimatut käivitumist,
eemaldage Süütejuhe Süütekünlalt.

Löketerakate

• Lõiketerakate on ette nähtud vibratsiooni vähendamiseks ja lõikekahjude ohu vähendamiseks.

Löikurikatte kontrollimine

• Kontrolli, et lioketerakate on terve ja ilma naitavate defektideta, naiteks materjalipragudeta.

Mootoripiduri hoob

• Mootoripidur on elle nähtud mootori seiskamiseks. Kui mootoripiduri hoob vabastatakse, siis mootor seiskub.

Pidurikäepideme kontrollimine

Laske taïgaasil tōtāda ning seejärel vabastage pidurikäepide. Motoooripidur peab olerma alati reguleeritud nii, et mootor seiskub 3 seksudi joaksul.

Summuti

ETTEVAATUST! Arge kunagi kasutage ilma summuita voi viga sanud summutiga seadet. Vigane summuti viob suurrendada mürataset ja taleohtu. Hoidke tulekustusatvahendid kaepärast.

Summuti laheb seadme tootamisel vaga kuumaks ja on kuum ka parast seadme valja lilitamist. See kehtib ka tuhikäigul tootamise kohta. Olge tootamisel hoolikas ja ettevaatlik, eriti siis, kui tootate tulehtlike gaaside ja muude materjalide lahedal.

Summuti ülesandeks on hoida minimaalset mürataset ja suunata mootoriheitgaasid operatorist eemale.

Summuti kontroll

• Kontrollige korraparaselt, kas summuti on terve ja kas see on korralikult kinni.

Uldised napunaited

TAHTIS! Vättimaks soovimatut käivitumist, eemaldage süütejuhe süütekuünlalt.

Käepide

Koostamine

Ulapide

Pange käepideme torukonstruktsoin tapselt käepideme alumise osa vastassuunda. Keerake hoovad korralikult kinni.

Seaded

Käepidem korgus

Keerake alumised hoovad lahti.

• Seadistage kõrgus sobivaks. Keerake hoovad korralikult kinni.

Niitmiskórgus

MÄRKUS! Åra seadista niitmiskörgust liiga madalaks, kuna ebatasasuste korral voivad löiketerad käia kungaste vastu.

Körrgema lõikekõrguse valimiseks liigutage hooba taha, madalama valimiseks ette.

Koguja

• Kinnitage kogumiskott

• Kinnitage konksud raami ülemise serva külge.

• Kinnitage kogumiskoti põhi valjalaskeava kulge.

Tõstke vãjalaske kaitse üles, et multšikork paigaldada/ eemaldada.

Kinnitage vedru konksuga raami külge.

Oli lisamine

• Olipaak on tarnimisel tuhi. Oli tuleb lisada aeglaselt. Vaadake juhiseid osast Hoodus. Mootorioli vahetatakse esimest korda pärast 5 toʊtundi.

Uldised napunäited

ETTEVAATUST! Kui mootor tootab suletud voi halva ohtusega ruumis, voib seade pohjustada lambumissurma voi vingugaasimurgistuse.

Kütus ja kutuseaurud on väga tuleohtlikud ning voivad pōhjustada ohtlikke kahjustusi sissehingamisel voi nahale sattumisel. Olge ettevaatlik kutuse käsitsemisel ning hoolitsege selle eest, et te käsitseksite kutust hásti āhustatavas kohas.

Mootoriheitgaasid on kuumad ja voivad sisalada sädemeid, mis voivad tekitada tulekahju. Sellepärast āra kävita sedet kunagi ruumis sees ega tuleohtlike materjalide ligidal!

Arge suitsetage kutuse lahedal ega pange sinna kuumi esemeid.

Küttesegu

MÄRKUS! Seadrmele on paigaldatud neljataktimootor. Jälgige, et mootoris oleks alati piisavalt öli.

Bensiin

• Kasuta kvaliteet set plii- voi pliivaba bensiini.
• Soovituslik madalaim oktaanarv on 90 (RON). Kui te tõtate 90st madalama oktaanarvuga kütusega, tekib mootori kuumenemine. See võib mootorit kahjustada ja põhjustada tõseideid mootoririkkeid.
  Kui on saadaval keskkonnasästlikku, nn. alkulaatktust, tuleb seda kasutada.

Mootorioli.

MÄRKUS! Kontrolli enne muruniiduki käivitamist ölitaset. Liiga madal ölitase vöib pöhjustada tõsiseid mootorikahjustusi. Vaadake juhiseid peatükist „Houldus".

Mootoriōli vahetatakse esimest korda párast 5 toʊtundi. Tehniliste andmete peatukist leiate juhised sobiva ōli valimiseks. Årge kasutage kahetaktimootori ōli.

Tankimine

ETTEVAATUST! Seiska mootor ning lase sel enne tankimist moni minut jahtuda.

Bensini mahaloksumise valtimiseks kasutage kutuse lisamisel atati bensinikanistrit.

Kütuse lisamisel ava kork ettevaatlikult,
et üllerhk saaks aeglaselt vaheneda.

Puhkige kutusepaagi korgi umbrus puhtaks.

Pārast kūtse lisamist pinguta korki hoolikalt. Hooletus vōib pōhjustada tulekahu.

Enne käivitamist vii seade vähemalt 3
meetri kaugusele kutuse lisamise paigast.

Ara käivita seadet:

Kui kutus voi mootorioli on tilkunud masinale, kuivata koik pritsmed ja lase bensiinjäakidel aurustuda.
Kui kutust on sattunud Su kehale voi riietele, vaheta riided. Pesu puhtaks kehaosad, kuhu on sattunud kutust. Pesvee ja seebiga.
Kui seadmest pihkub kutust. Kontrolli korraparaselt, et kutust ei lekiks kutusepaagi korgi vahelt volikust.

Transport ja hoiustamine

• Ara hoia seadet ega kutust seal, kus pihkumise korral kutuseaurud vovad kokku puutada sadermete voi lahtise tulega, nait. masinate, elektrimoorite, reelede, lulitite, soojaveekatelde jt. seadmete laheduses.
• Hoia ja transpondi kutust selleks ettenahtud nous.

• Lase kutuse- ja olipaak taesti tuhjaks, enne kui jatad seadme pikaks ajaks seismra. Palu lahirast bensiijamaast abi sobiva paiga leidmisel vana kutuse ja oli jaoks.

Isiklik ohutusvarustus

Seadmega toötamisel tuleb kasutada ettenähtud isiklikku kaitsevarustust. Isiklik kaitsevarustus ei vällsta önnetusi, kuid vähendab vigastuse astet. Palu seadme muüjalt abi sobiva varustuse valimisel.

Kasuta alati:

Kui muratase ületab 85 dB piiri, kasutage körvaklappe.
Vastupidavad, mittelibisevad jalatsid.
Tugevad pikad puksid. Ara kanna luhikesi pukse voi sandaale ega ole paljajalu.
Vajadusel tuleb kasutada kindaid, naiteks loikeosa paigaldamisel, kontrollimisel ja puhastamisel.

Uldised ohutuseeskirjad

Selles osas kirjeldatakse pohlisi ohutusjuhiseid seadme kasutamisel. See teave ei saa kunagi asendada professionaalseid oskusi ega kogemusi.

• Loe kāsitsemisopetus pōhjalikult lābi, et kōi eeskirjad oleksid tāiesti arusaadavad, enne kui sedet kasutama hakkad.
• Arge unustage, et seadme operator vastutab seadmest tingitud ohtude ning onnetuste ning varaliste kahjude eest.
  Seade tuleb puhas hoida. Sildid ja kleebised peavad olematailikult loetavad.

Köiki olukordi, mis vöivad seadme käitamisel ette tulla, ei ole voimalik kirjeldada. Olge alati ettevaatlik ja lahtuge tervest moistusest. Kui Satte ebaturvalisena tunduvasse olukorda, lopetage toö ning osige asjatundlikku abi. Pördruge edasimiüja, hoolduskeskuse vöi kogend kasutaja poole. Arge uritage teha midagi, milles te ei ole kindel!

ETTEVAATUST! Seade tekitab toötades elektromagnetvälja. Teatud tingimustel voib väli hairida aktivsete voi passivsete meditsiniliste implantaatide tõd. Tõsiste voi surmaga lõppevate kahjustuste riski vähendamiseks sovitame meditsinilisi implantaate kasutavatel inimestel pidada seadme kasutamise eel nōu oma arsti ja implantaadi valmistajaga.

ETTEVAATUST! Vääral vöi hooletul kasutamisel vöib seade olla ohtlik, pöhjustada raskeid vigastusi vöi kasutaja ja teiste inimesti surma.

Ärge lubage seadet kasutada voi hooldada
väljaoppeta inimesi voi lapsi.

Ohutuse tagamiseks tuleks füusilise voi
vaimse puudega voi terviserikkega
inimestel sedet kasutada vaid
järevalve all.

Ara luba kellegi seadet kasutada enne, kui oled kindel, et ta on kasutamisopetuse sisust aru sanud.

Arge tootage seadmega, kui te olete
vasinud, ravimite voi alkoholi moju all, ms
voivad mojutada teie otusustamisvoimet,
nagemist ja keha valitsemist.

ETTEVAATUST! Kooskolastuseta muudatused ja mitteoriginaalosad voivad pöhjustada ohtlikke kahjustusi nii kasutajale endale kui juresviibijaie. Seadme algset konstruktsooni ei tohi muuta ilma tootja loata.

Arge ehitage seadet ringi, nii et see enam ei vasta tehase originalmudelile ega voite ka kasutada sellist seadet, millest voib arvata, et keeig on selle umber ehtanud.

Ara kasuta vigastatud seadet. Kontrolli ja hoodla seadet korraparaselt, nagu käsitlemisöpetuses noutud. Teatud hoodlust toh ib teha ainult vastava valjaoppe saanud spetsialist.

Kasuta alati originalo.

Tööplatsi ohutus

• Enne niitrnise alustamist tuleb murult eemaldada oksad, raod, kivid jne.
  Löikeosaga kokku puutuvad objektid võivad ëhku paiskuda ning tabada inimesi või esemeid. Hoidke körvalised isikud ja loomad ohutus kauguses.
  Hoidu seadme kasutamisest halva ilmaga. Ara tootapaksu udu, kova vihma.tuule voikpakase korral.Kulma ilmaga tootamine on va gavisitav j alselega kaasneb muid ohte, nagu liba maipind.
• Kontrollige umbrust ja veenduge, et miski ei saa hairida teie kontrolli seadme üle.
• Ettevaust juurte, kivide, okste, akudte, kraavide jms. Körges rohus vöib takistusi mitte mängata.
  Nolvade niitmine voib olla ohtlik. Ara kasuta muruniidukit vaga järskudel nolvadel. Muruniidukit ei tohi kasutada suurema kalde kui 15 kraadi korral.
  Kallakul peab kaik kulgema nõlvakaldega risti. Mõda nõlva üles ja alla kää on palju raskem.
• Ettevaust nurkade ja vaatevälja varjavate objektide laheduses.

Töohutus

• Muruniiduk on elle nähtud uksnes muru niitmiseks.
  Seadme mitteotstarbekohane kasutamine on kelatud.
  Kanna isiklikku ohutusvarustust. Juhised on toodud alajaotuses Isiklik ohutusvarustus.
• Ārakunagi kāivita muruniidukit enne. kui liketera ja kōik katted on korektsetl paigdalatud. Vastasel korral vōib liketera lahti tulla ning pōhjustada vigastusi.
  Väldi lõiketera lõke vastu vörkehi nagu kivid, pujuured voi muu sarnane. Selle tagajärjel vöib lõiketera nüriks mututna ning motorirvoll kóverduda. Köver tel toob kaasa tasaakaalu kadumise ja tugeva vibratsiooni, millega kaasne bõiketera eernaldumise oht.
• Pidurihoob ei tohi masina too ajal olla pusivalt kinnitatud käepideme külge.
• Aseta muruniiduk stabiilese tasasele aluspinnale ja käivita see. Jälgiet alokiketera ei satuks kontakti maapinna vöi muude esemetega.
• Likuge alati seadme taga. Jalgige, et rattad puudutaksid maad ning hoidke niites kahe käega käepidemest kinni. Hoidke kaed ja jalad likuvatest teradest eemal.
• Arge kallutage tootava mootora seadet.
• Masinat too ajal enda suunas tommates tuleb olla aarmiselt tahelepanelik.
• Ara kunagi tõsta või kanna muruniidukit, kuiSELLMOOT ONkāivitatud. Kui pead muruniidukit tõstma, seiska köigepealt moor ting eemaldasüutekaabel süutekuünlalt.
• Masina viimisel üle ala, mida ei niideta (nt kruusatee, kivi, kiviklibu, asfalt jne), tuleb mootor seisata.

• Ara kunagi jookse toitava masinaga. Muruniidukiga tuleb alati tootada kies.

• Enne niitmiskorguse muutmist seiska mootor. Arge seadistage, kui mootor tootab.

• Mitte kunagi Årge jatke toötava mootoriga seadet järelevalveta. Lültage motor valja. Veenduge, et lõikeosa onlopetanud pörlemise.
  Kui puutute seadmega vastu mingit körvalist eset vöi kui vibratsionl lakkab, katkestage kohe-too ja lültage seade valja. Vötke sütejuhe sütekuunla küldest lahti. Kontrollige, kas seade pole saanud kahjustusi. Parandage vajadusel.

Pöhline lõikastehnika

• Parima tulemuse saavutamiseks kasutage alati teritatud tera. Nuri tera likab ebaumlaseit ning rohulblede likepind tombub kollases.
• Ara kunagi niida rohkem kui 1/3 muru pikkusest. See kehtib eriti kuivadel perioodidel. Niida kõigepealt suure nitrniskorgusega. Seejärel kontrolli tulemust ja langeta kõrgus sobiva tasemani. Kui muru on eriti kõge, sõida aeglaset ja niida kaks korda.
• Nitke iga kord erinevas suunas, et valtida tripude tekkimist murule.

Transport ja hoiustamine

• Vedamiseks kinnitage seadme osad alati kindlalt, et välṭida vedamise kaigus voimalikke kahjustusi ja onnetusi.
• Hoidke seadet suletud ruumis, lastele ning kõrvalistele isikutele kattesaamatus kohas.
• Hoidke seadet ja selle lisatarvikuid kuivas ja külma eest kaitstud khas.
  Kütuse vedamise ja hoidmise kohta vt peatükki „Kütuse käsitsemine".

Käivitamine ja seiskamine

Enne käivitamist

ETTEVAATUST! Loe käsitsemisopetus
pöhjalikult läbi, et koik eeskirjad oleksid
taiesti arusaadavad, enne kui seadet
kasutama hakkad.

Kanna isiklikku ohutusvarustust. Juhised on toodud alajaotuses Islikk ohutusvarustus.

• Vaata, et toöpiirkonnas poleks võöraid isikuid.
• Hooldage iga paev. Vaadake juhiseid peatükist „Houldus".
  Jalgi, kas sutekaabel on korralikult sutekuunlal.

Käivitamine

Avage kutuseklapp.

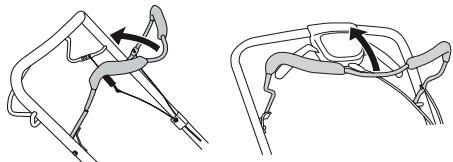

• Mootorit käivitades tuleb pidurikäepide hoida vastu seadme käepidet.

Seiske seadmetaga.
Vötke käivitikäepidemest kinni, tõmmake käivitusnõörparema kæga eaglaselt valja, kuni tunnete vastupanu (käivi hambad haukuvad). Tõmmake hoga, nii et mooter käivitub. Käivitusnõör i ei tohi kerida kæ umber.

Ajam

• Ajarni käivitamiseks vajutage edasivehooba käepiderme poole.

• Enne masina enda poole tombamist vabastage ajam ja lukake masinat umbes 10 cm edasisuunas.

Seiskamine

Mootor seiskub, vabastades mootoripiduri hoova.

• Sulgege kutuseklapp.

Uldised napunäited

ETTEVAATUST! Seadme kasutaja voib
teha ainult selliseid hooddamis- ja
korrastustoid, mida on kirjeldatud
kaesolevas kasutusjuhendis.
Keerukamate toode tegemiseks tuleb
poorduda tookotta.

Vältimaks soovimatut käivitumist,
eemaldage siütejuhe siüteküünlalt.

Kui seadet ei hooldata Ó digesti ja korraparaselt ja seadet ei paranda asjatundja,voib seadme tooiga liheneda ja tekkida oht onnetuste tekkeks. Lisateabe saamiseks vota ühendust lahima hooldustookojaga.

TÄHELEPANU! Masina kallutamisel jälgige, et ðhufilter jäks kõige körgemale.

• Kasuta alati originaloisi.

Hooldusskeem

Hooddusskeemil on naha, millised seadme osad hooldust vajavad ning milliste vaheagade tagant hooldustoid taleb teha. Vahejad on arvutad eeldusel, et seadet kasutatakse iga paev, ning need voivad vastavalt kasutussagedusele erineda.

Enne käivitamist	Iganädalane hooldus	Igakuine hooldus
Üldkontroll	Sütekuünlad	Öhufilter
Välispidine puhasstus	Summuti*	Kütusesüsteem
Öli tase.
Löikesese
Löiketerakate*
Sidurikaabli seadistamine
Mooripiduri hoop*

*Vaadake juhiseid peatükist „Seadme ohutusvarustus".

Uldkontroll

• Kontrolli, et kruvid ja mutrid oleksid korralikult kinnitatud.

• Harja muruniiduk lehtedest, murust ja muust sarnasest puhtaks.
• Åra kasuta masina puhastamiseks survepesu.
• Åra kunagi pritsi vett otse mootorile.
• Puhasta käiviti òhuimemisava. Kontrolli käivitit ja selle nöörì.
  Löiketerakatte alt puhastamisel keera masina süutekūnal ülespoole. Tuhendage bensiinipaak.

Oli tase

Olitasamerne kontrollimisel peab muruniiduk seisma tasasel aluspinnal. Kontrolli olitaset mõtevardaga ùlipaagi korgi kuljes.

• Eemaldage ölìpaagi kork ning puhkke ōlivarras puhtaks.
  Pange olivarras uesti paaki. Korrektse ollitaseme naidu saarnisceps peab olipaagi kork olerma taielikult lahti keratud.
  Kui olitase on madal, lisa mootorioli kuni olivarda ülernisse tasemeni.

Löikeseade

• Kontrolli lõikeosa seisukorda, et seal poleks vigastusi või pragusid. Vigastatud või pragudega lõikeosad tuleb välja vahetada.
  Jälg, et Sul oleks alati hasti teritatud ja öigesti tasakaalustatud lōketera.

TÄHELEPANU! Pärast teritamist tuleb lõiketerasid
tasakaalustada. Terade tasakaalustamist, vahetamist või
teritamist tuleb teha tokojas.

Kui niiduk soidab takistuse otsa ja lioketerad lahevad katki, tuleb need vahetada. Laske hoolduskeskuses hinnata, kasera saab teritada voi tuleb see valja vahetada.

Terade vahetamine

ETTEVAATUST! Kasuta lõikevarustuse teenindamisel ja hooddamisel alati tugevaid kindaid. Lõiketerad on vaga teravad ning lõikekahjustused voivad tekka vaga kergesti.

Lahti vötmine

Keera lahti polt, mis hoiab ioketera.

Eemaldage vana tera. Kontrollige, et tera kinnitus oleks terve. Kontrolli ka, kas loiketera polt on terve ja mootorivoll ei ole kover.

Koostamine

Jägi, et lioketera on teljel öigesti keskel.

Paigaldaseibjkruvi polt korralikult kinni.Polt tulebpingutada pingutusmomendiga 45-60 Nm.

Keerake tera käega, veendumaks, et see pöörleb vabalt. Proovikäivitage seade.

Süutekuünlad

MARKUS! Kasuta alati soovitatud süutekuünla tüpi! Vale süutekuunal vöib vigastada kolbi vöi silindrit.

Kui seadme voimsus on vaike, kavitada on raske voi seade tootab tuhikaigul ebauhtlaselt, kontrollige alati kogepealt, kas sutekuunal on korras, enne muude abinoude rakendamist.
Kui sutekuunal on must, puhistage see ning kontrollige, et elektroodide vahe oleks 0.5 mm. Vajaduse korral vaheteqvalja.

Sidurikaabli seadistamine

M53-190RP

Tappisreguleerige trossi regulerkruvi kasutades.

Kui siduritrossi tappisreguleerimisest ei piisa, teostage jämereguleerimine.
- Pikendage trossi tappisreguleerimise kruvi kasutades.
- Siduritrossi jämereguleirimiseks kinnitage seda sidurilati erinevate klambrite külge. Seejärel teostage trossi tappisreguleirime.

M46-160AWRPX, M53AWRPX, M53-190AWRPX

Tappisreguleerige trossi reguleerkruvi kasutades.

Ohufilter

• Eemalda ñhufiltri kaitse ja demonteeri ñhufilter.
• Pikemat aega kasutatud ×hufilrit ei saa enam täesti puhtaks. Selleparast tuleb see korraparaseit uega asendada. Vigastatud ×hufilter tuleb kohe välja vahetada.
  Jalgpi gaigaldamisel, et ohufilter on tihedalt vastu filtrirhoidikut.

Puhastage paberfilter.

• Puhastage filter, koputades seda tase pinna vustu. Arge kunagi kasutage filtri puhastamiseks bensiiniga lahistit, nt petroleummi, ega suruohku.

Puhastage vahtkummist filter.

Votke vahtkummifilter ara. Peske filtrit korralikult leiges seebivees. Pärast pesemist loputage filtrit korralikult puhtas vees. Pigistage filtrit ja pange kuivama. NB! Korge surveya suruohk vöib vahtkummit kahjustada. Pärast puhasamist tuleb filter moortoriiliga sise öltada. Puhkke liigne öli ara, surudes puhasit riidelappi filtri vastu.

Olivahetus

Tuhjenda kutusepaak.
Keera lahti olipaagi kork.
- Aseta kohale sobiv nōu Ōli kogumiseks.
Lase oli valja, kallutades mootorit nii, et oli voolab taitetoru kaudu valja. Masina kallutamisel jalgire, et ohufilter jaaks kõige korgemale. Kusi lahimast bensiinijaamast, kuhu saad aaraanda kutuse ja mootorioli jägid.
Täitke hea kvaliteediga uue mootoriöiga. Vaadake juhiseid peatükist "Tehnilised naitajad".

Kütusesüsteem

• Kontrollige, kas paagi kaas ja tihend on korras.
• Kontrollige kutusevoolikut. Vajadusel vahetage.

Tehnilised andmed

	M46-160AWRPX	M53-160AWRPX	M53-190AWRPX	M53-190RP
Mooter
Mootori tootja	Honda	Honda	Honda	Honda
Silindri maht, cm3	160	160	187	187
Kiirus, rpm	2900	2900	2900	2900
Mootori nimivöimsus, kW (vt märkus 1)	2,9	2,9	3,8	3,8
Süütesüsteem
Süütekünlad	NGK BPR6ES	NGK BPR6ES	NGK BPR6ES	NGK BPR6ES
Elektroodide vahe, mm	0,5	0,5	0,5	0,5
Kütuse-/määrimissüsteem
Bensiinipaagi maht, l	0,9	0,9	0,9	0,9
*Mootoriöli	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Kaal
Seade tühjade paakidega, kg	39,3	43,2	43.8	42.6
Mūraemission (vt. märkust 2)
Mūra vöimsustase, dBA	94	96	96	96
Mūra vöimsustase, garanteeritud LwAdBA	95	97	97	97
Mūratase (vt. märkust 3)
Mūrarōhutase kasutaja körva juures, dB (A)	80	82	82	82
Vibratsionitase, a hveq (vt. märkust 4)
Käepide, m/s2	3,3	4,0	4,0	4,0
Löikesüsteem
Niitmiskörgus, mm	30-80	30-70	30-70	30-70
Töölaius, cm	40	46	46	46
Tera	Combi 40	Combi 46	Combi 46	PX3
Kogumiskoti maht, liitrit	50	50	50	50

1. märkus: Mootori nāidatud vōimsusklass on antud mootorimudeli järgi toodet tücpmoortori keskmine netovöimsus (kindla pöörete arvu juures), mōdetud vastavalt SAE standardile J1349/ISO1585. Masstoodangust tulrud mootoritel vöib see vaɪrtuspisut erineda. Seadmele paigaldatud mootori tegelik efektiivvöimsus oleneb tökkirusest, keskonnatingimustest ja muudest teguritest.
2. markus: Umbritsevasse keskonda leviva mura voinus (L_WA) , moedetud vastavalt EU direktivile 2000/14/EU.
3. markus: Helirhutase standardi EN 836 jrgi. Helirhutase me kohta toodud andmete statistine dispersion (standardhalve) on 1,0 dB (A).
4. markus: Vibratsionitase standardi EN 836 järgi. Vibratsionitiseme kohta toodud andmete tüpiline statistiline dispersion (standardhälve) on 0.2m / s^2
   *Kasutage kvaliteedi SF, SG, SH, SJ vöi körgema kvaliteedi motoriöli. Vaadake mototori totja juhendis olevat viskoossuste tabelit ja valige vastavalt oodatavale质量管理konna temperatuurile sobivaim viskoossus.

EÜ kinnitus vastavusest

2006/42/EU (17. mai 2006. a) „mehanismide kohta"
- elektromagnetilise ühilduvuse direktiiv 15. detsember 2004, 2004/108/EMU.
- müradirektiiv 8. maist 2000 2000/14/EG.

Teave mura kohta on toodud peatukis Tehnilised andmed.

Järgitud on alljärgnevoid standardeid: EN 836, ISO 11094, EN 55012.

Kontrollorgan: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, on välja andnud tunnistuse seadme vastavuse kohta ELi nökogu 8. mai 2000 direktiivi 2000/14/EU lisale VI muraemissionide kohta keskkonnas.

Huskvarna, 29. november 2012. aasta

Bengt Ahlund, Arendusdirektor

(Husqvarna AB volitatud esindaja ja tehnilise dokumentatsiooni eest vastutaja.)

Simbolu nozzle

BRIDINAJUMS! Nepareizi vai paviriš lietota masina var but bistams darbariks, kas var lietotājam vai citiem izraisit nopietnas traumas vai naves gadijumus.
