EIS6149 - Pliit ELECTROLUX - Tasuta kasutusjuhend

Toote tüüp	Elektripliit koos ahjuga
Mudel	Electrolux EIS6149
Bränd	Electrolux
Pliidiplaadi tüüp	Keraamiline (klaaskeraamika)
Põletite arv	4
Ahju tüüp	Elektriline, konvektsiooniga
Ahju maht	70 l
Mõõdud (LxKxS)	60 x 85 x 60 cm
Netokaal	48 kg
Toitepinge	230 V, 50 Hz
Ühendusvõimsus	9,5 kW
Energiaklass	A
Ahju funktsioonid	Ülem+alumine, grill, konvektsioon, sulatamine
Juhtimine	Pöördnupud, taimer
Ahju valgustus	Jah, halogeenlamp
Puhastus	Keraamiline pind, emailitud kate
Ohutus	Ülekuumenemise kaitse, paneeli lukustus, automaatne väljalülitus
Varuosad	Saadaval Electroluxi teeninduskeskuste kaudu
Komplekti kuuluv	Küpsetusplaat, rest, juhend
Värv	Hõbedane (roostevaba teras)

Korduma kippuvad küsimused - EIS6149 ELECTROLUX

Kuidas paigaldada pliit Electrolux EIS6149?

Paigaldamise peaks läbi viima kvalifitseeritud spetsialist. Pliit ühendatakse ühefaasilisse 230 V võrku läbi eraldi 32 A kaitselüliti. Oluline on tagada ventilatsioonivahe seadme tagaseina ja seina vahel (vähemalt 5 cm). Ahju uks peab vabalt avanema.

Mida teha, kui pliidiplaat ei kuumene?

Kontrollige toiteallikat ja kaitselülitit. Kui põleti indikaator vilgub, võib paneeli lukustus olla aktiveeritud. Lukustuse eemaldamiseks vajutage ja hoidke all lukustusnuppu (tavaliselt lukusümboliga) 3 sekundit.

Kuidas puhastada klaaskeraamilist pinda?

Kasutage erikaabitsat kõrbenud jääkide eemaldamiseks, seejärel pühkige pinda pehme lapiga ja klaaskeraamika puhastusvahendiga. Ärge kasutage abrasiivseid käsnasid ega pulbreid.

Mida tähendab sümbol 'F' ahju ekraanil?

Vea kood 'F' viitab temperatuurianduri või juhtimissüsteemi rikkele. Proovige pliit 5 minutiks välja lülitada ja uuesti sisse lülitada. Kui viga kordub, pöörduge teeninduskeskusesse.

Kas ahjus võib kasutada alumiiniumfooliumi?

Jah, kuid ärge asetage fooliumit ahju põhja ega sulgege ventilatsiooniavasid. Kasutage fooliumit küpsetamiseks restil.

Kuidas vahetada ahju pirni?

Lülitage pliit vooluvõrgust välja. Eemaldage lambi klaaskate (keerake vastupäeva). Asendage lamp uuega (halogeen, 40 W, pesa G9). Paigaldage kate tagasi.

Miks ahi ei kuumene seatud temperatuurini?

Võib-olla on uks lahti, temperatuuriandur rikkis või režiim valesti valitud. Kontrollige sätteid ja veenduge, et uks on suletud. Kui probleem püsib, kutsuge spetsialist.

Kuidas kasutada konvektsioonifunktsiooni?

Valige režiim 'Konvektsioon' (ventilaatori ikoon). Seadke temperatuur 20°C madalamaks kui tavarežiimis. Kuum õhk jaotub ühtlaselt, võimaldades küpsetada mitmel tasandil korraga.

Millised küpsetusplaadi mõõdud sobivad selle mudeliga?

Tavaline küpsetusplaat mõõtmetega 40 x 30 cm. Komplektis on üks sügav küpsetusplaat. Lisaks saab osta Electroluxi lisatarvikuid.

Kuidas eemaldada juhtpaneeli lukustus?

Vajutage ja hoidke all lukusümboliga nuppu (tavaliselt nupp 'Stopp' või 'Lukustus') 3-5 sekundit, kuni indikaator kustub. Lukustusfunktsioon takistab põletite juhuslikku sisselülitamist.

KASUTUSJUHEND EIS6149 ELECTROLUX

Tere tulemast Electroluxi kasutajate hulka! Aitäh, et valisite meie seadme.

Nõuandeid, brošüüre, tõrkeotsingu, remondi- ja hooldusteavet leiate:

www.electrolux.com/support

Jäetakse öigus teha muutusi.

SISUKORD

1. OHUTUSTEAVE.... 111
2. OHUTUSJUHISED....113
3. PAIGALDAMINE.... 116
4. TOOTE KIRJELDUS.... 118
5. ENNE ESIMEST KASUTAMIST....120
6. IGAPÄEVANE KASUTAMINE....121
7. NÕUANDED JA SOOVITUSED 129
8. PUHASTAMINE JA HOOLDUS 131
9. TÖRKEOTSING.... 131
10. TEHNILISED ANDMED....135
11. ENERGIATÖHUSUS....135
12. JÄÄTMEKÄITLUS.... 136

1. ⚠OHUTUSTEAVE

Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend tähelepanelikult läbi. Tootja ei vastuta kehavigastuste ega varalise kahju eest, mis on tingitud paigaldus- või kasutusnõuete eiramisest. Hoidke kasutusjuhendit kindlas ja kättesaadavas kohas, et saaksite seda vajadusel vaadata.

1.1 Laste ja haavatavate inimeste turvalisus

- Vähemalt 8-aastased ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimete või väheste kogemuste ja teadmistega isikud tohivad seda seadet kasutada järelevalve all või kui neid on õpetatud seadet ohutul viisil kasutama ja mõistma kaasnevaid ohte. Lapsed vanuses kuni 8 aastat ning raske või väga keerulise puudega isikud tuleks hoida seadmest eemal, kui neil ei saa pidevalt silma peal hoida.

• Jälgige, et lapsed ei mängiks seadmega ja seadme rakendust sisaldavate mobiilseadmetega.
• Hoidke pakendimaterjal lastele kättesaamatus kohas ja kõrvaldage see nõuetekohaselt.
  • HOIATUS: Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Hoidke lapsed ning lemmikloomad töötavast ja jahtuvast seadmest eemal.
• Kui seadmel on olemas laste ohutusseade, tuleks see sisse lülitada.
• Lapsed ei tohi ilma järelvalveta seadet puhastada ega hooldustoiminguid läbi viia.

1.2 Üldine ohutus

• See seade on ette nähtud ainult toidu valmistamiseks.
• See seade on ettenähtud kasutamiseks kodumajapidamise siseruumides.
• Seda seadet võib kasutada kontorites, hotellide külalistetubades, hommikusöögiga külalistetubades, talumajapidamistes ja muudes sarnastes majutusruumides, kui selline kasutamine ei ületa (keskmist) kodumajapidamise kasutuskoormust.
  • HOIATUS: Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Olge ettevaatlik, et te kütteelemente ei puutuks.
• HOIATUS: Kui kasutate toiduvalmistamisel kuuma rasva või õli ja jätate pliidi järelvalveta, võib see olla ohtlik ja põhjustada tulekahju.
• Suits viitab ülekuumenemisele. Ärge kunagi kasutage toiduainetest põhjustatud tulekahju kustutamiseks vett. Lülitage seade välja ja katke leegid näiteks tuletõrjetekiga või kaanega.
• HOIATUS: Seadet ei tohi kasutada välise lülitusseadme kaudu (nt taimer) ega ühendada vooluvõrku, mis regulaarselt sisse ja välja lülitub.
• ETTEVAATUST: Toiduvalmistusprotsess (isegi automaatsete toiduvalmistamise funktsioonide) peab olema

järelevalve all. Lühiajalise toiduvalmistamise puhul ei tohi pliidi juurest lahkuda.

• HOIATUS: Tuleoht: Ärge hoidke keeduväljadel mingeid esemeid.
- Metallesemeid – nuge, kahvleid, lusikaid ega potikaasi ei tohiks pliidipinnale panna, sest need võivad kuumeneda.
- Ärge kasutage seadet enne, kui see on köögimööblisse sisse ehitatud.
- Ärge kasutage seadme puhastamiseks veepihustit ega aurupuhastit.
- Pärast kasutamist lülitage nupu abil pliidi element välja; ärge jääge lootma üksnes keedunõu detektorile.
- HOIATUS: Kui pind on mõranenud, lülitage võimaliku elektrilöögi vältimiseks seade välja. Juhul, kui seade on vooluvõrku ühendatud harukarbi abil, lülitage seade elektrivõrgust välja pealüliti kaudu. Mõlemal juhul võtke ühendust teeninduskeskusega.
- Kui toitejuhe on kahjustatud, laske see ohutuse tagamiseks asendada tootja esindajal, tema volitatud hooldekeskuses või kvalifitseeritud isikul.
- HOIATUS: Kasutage ainult selliseid pliidi kaitsevõresid, mis on seadme tootja poolt valmistatud või tootja poolt heaks kiidetud ja kasutusjuhendis loetletud, või seadmega kaasasolevaid pliidi kaitsevõresid. Ebasobiva kaitsevõre kasutamine võib kaasa tuua õnnetuse.

2. OHUTUSJUHISED

2.1 Paigaldamine

HOIATUS!

Seadet tohib paigaldada ainult kvalifitseeritud tehnik.

HOIATUS!

Kehavigastuse või seadme kahjustamise oht.

- Eemaldage köik pakkematerjalid.

• Kahjustatud seadet ei tohi paigaldada ega kasutada.
• Järgige seadmega kaasasolevaid paigaldusjuhiseid.
• Tagage minimaalne kaugus muudest seadmetest ja mööbliesemetest.
• Kuna seade on raske, olge selle liigutamisel ettevaatlik. Kasutage töökindaid ja kinnisi jalanõusid.
• Tihendage kapi lõikepinnad hermeetikuga, et niiskus ei tekitaks pundumist.
• Kaitske seadme põhja auru ja niiskuse eest.

- Ärge paigaldage seadet ukse kõrvale ega akna alla. Vastasel korral võivad tulised anumad ukse või akna avamisel seadme pealt maha kukkuda.

- Kõigi seadmete põhjas on jahutusventilaator.

• Kui seade paigaldatakse sahtli kohale:
• Ärge hoidke seal väikseid esemeid või pabereid, mida õhupuhasti võib sisse imeda, sest see võib kahjustada jahutusventilaatorit või jahutussüsteemi.
• Jälgige, et seadme põhja ja lahtris olevate asjade vahele jääks vähemalt 2 cm vaba ruumi.

- Eemaldage köik seadme alla kappi paigaldatud eralduspaneelid.

2.2 Elektriühendus

HOIATUS!

Tulekahju- ja elektrilöögioht.

• Kõik elektriühendused peab tegema kvalifitseeritud elektrik.
  • Seade peab olema maandatud.
• Enne iga toimingu alustamist veenduge, et seade on vooluvõrgust lahutatud.
• Kontrollige, kas andmeplaadil olevad elektriandmed vastavad teie kohaliku vooluvõrgu näitajatele.
• Veenduge, et seade on õigesti paigaldatud. Lahtiste või valede toitekaablite või -pistikute kasutamisel (kui see on asjakohane) võib kontakt liigselt kuumeneda.
• Kasutage öiget elektrivõrgu kaablit.
• Ârge laske elektrivõrgu kaablil keerduda.
• Veenduge, et löögikaitse on paigaldatud.
• Paigaldage kaablile tömbetökise klamber.
• Veenduge, et toitekaabel või -pistik (kui see on asjakohane) ei puutu vastu kuuma seadet või toidunõusid, kui seadme pistikupessa ühendate.
• Årge kasutage mitmikpistikuid ega pikenduskaableid.

• Vältige toitepistiku ja -kaabli kahjustamist (kui see on asjakohane). Kahjustatud toitekaabli vahetamiseks võtke ühendust volitatud teeninduskeskuse või elektrikuga.

• Isoleeritud ja isoleerimata osad peavad olema kinnitatud nii, et neid ei saaks ilma tööriistadeta eemaldada.

• Ühendage toitepistik seinakontakti alles pärast paigalduse löpuleviimist. Veenduge, et pärast paigaldamist säilib juurdepääs toitepistikule.
• Kui seinakontakt logiseb, ärge pange sinna toitepistikut.
• Seadet vooluvõrgust eemaldades ärge tömmake toitekaablist. Võtke alati kinni pistikust.
• Kasutage ainult õigeid isolatsiooniseadiseid: kaitselüliteid, kaitsmeid (keermega kaitsmed tuleb pesast eemaldada), maalekkevoolu kaitsmeid ja kontaktoreid.
• Seadme ühendus vooluvõrguga tuleb varustada mitmepooluselise isolatsiooniseadisega. Isolatsiooniseadise lahutatud kontaktide vahemik peab olema vähemalt 3 mm.
• Kui ekraanile ilmub E3 kood, ühendage pliit kohe lahti ja kontrollige, kas elektriühendus ja võrgupinge on nõuetekohased.

2.3 Kasutamine

HOIATUS!

Vigastuse, põletuse või elektrilöögioht!

• Ärge muutke seadme tehnilisi omadusi.
• Enne esimest kasutamist eemaldage kogu pakend, sildid ja kaitsekile (kui on olemas).
• Veenduge, et ventilatsiooniavad pole kinni.
• Ärge jätke töötavat seadet järelvalveta.
• Pärast iga kasutuskorda lülitage keedualad „välja“.
• Ärge pange keeduväljadele söögiriistu ega kastrulikaant. Need võivad muutuda kuumaks.
• Ärge kasutage seadet märgade kätega ega veega kokku puutudes.
• Ärge kasutage seadet tööpinnana ega asetage selle peale toitu.

• Kui seadme pinda peaks tekkima mõra, tuleb seade kohe vooluvõrgust eemaldada, et vältida elektrilöögi ohtu.

• Inimesed, kellel on südamestimulaator, peaksid töötavatest induktsiooniväljadest hoiduma vähemalt 30 cm kaugusele.

• Kui panete toitu kuuma öli sisse, vöib see pritsida.
• Ärge kasutage alumiiniumfooliumi ega muid materjale toiduvalmistuspinna ja keedunõu vahel, välja arvatud juhul, kui selle seadme tootja on määranud teisiti.
• Kasutage ainult seile seadme jaoks tootja poolt ettenähtud lisatarvikuid.

HOIATUS!

Tulekahju ja plahvatuse oht.

• Kuumutamisel võivad rasvad ja õlid eraldada süttivaid aure. Kui kasutate toiduvalmistamiseks rasva või õli, vältige nende kokkupuudet leekide või kuumutatud esemetega.
• Kuumast ölist eralduvad aurud võivad põhjustada iseeneslikku süttimist.
• Toidujääke sisaldav kasutatud öli võib põhjustada tulekahju madalamal temperatuuril, kui esmakordselt kasutatav öli.
• Ärge pange tuleohtlikke või tuleohtliku ainega märgunud esemeid seadmesse, selle lähedusse ega peale.

HOIATUS!

Seadme kahjustamise oht.

• Põletuste vältimiseks ärge hoidke tuliseid nõusid juhtpaneelil.
• Ärge pange kuuma panni katet pliidiklaaspinnale.
• Ärge laske nõul kuivaks keeda.
• Olge ettevaatlik ja ärge laske esemetel ega keedunõudel seadmele kukkuda. Pind võib kahjustuda.
• Ârge aktiveerige keeduväljasid tühjade keedunõudega ega ilma keedunõudeta.
• Valumalmist või kahjustatud põhjaga kööginõud võivad tekitada klaasile/ klaaskeraamikale kriimustusi. Tõstke alati esemed üles, kui peate neid pliidiplaadil liigutama.

2.4 Toidusensor

HOIATUS!

Vigastuse ja põletuse oht.

• Kasutage Toidusensor vastavalt otstarbele. Ärge kasutage seda millegi avamiseks ega tõstmiseks.
• Kasutage korraga ainult ühte, pliidi jaoks soovitatud Toidusensor.
• Ärge kasutage tarvikut, kui see on rikkis või katki.
• Ärge kasutage Toidusensor ahjus või mikrolaineahjus.
• Veenduge, et Toidusensor oleks toiduaine või vedeliku sees alati vähemalt kuni minimaaltaseme märgini.
• Puhastage Toidusensor enne ja pärast igat kasutuskorda. Olge ettevaatlik, Toidusensor ots on terav.
• Kasutage ainult neutraalseid pesuaineid. Ärge kasutage abrasiivseid tooteid, abrasiivseid küürimisšvamme, lahusteid ega metallist esemeid. Ärge peske Toidusensor nõudepesumasinas. Silikoonkäepideme värv võib tuhmuda, kuid see ei mõjuta Toidusensor töötamist.
• Kasutage originaalpakendit Toidusensor hoiustamiseks ja laadimiseks.
• Enne laadimist veenduge, et Toidusensor on jahtunud, puhas ja kuiv.
• Hoidke Toidusensor turvalises ja kuivas kohas, lastele kättesaamatus kohas.

2.5 Puhastus ja hooldus

• Puhastage seadet regulaarselt, et vältida pinnamaterjali kahjustumist.
• Lülitage seade välja ja laske sel enne puhastamist jahtuda.
• Puhastage seadet niiske pehme lapiga. Kasutage ainult neutraalseid pesuaineid. Ärge kasutage abrasiivseid tooteid, abrasiivseid puhastuslappe, lahusteid ega metallesemeid, kui pole märgitud teisiti.

2.6 Hooldus

• Seadme parandamiseks võtke ühendust volitatud teeninduskeskusega. Kasutage ainult originaalvaruosi.
• Teave selles seadmes olevate lampide ja eraldi müüdavate varulampide kohta: Need lambid taluvad ka koduste

majapidamisseadmete äärmuslikumaid tingimusi, näiteks temperatuuri, vibratsiooni, niiskust või on mõeldud edastama infot seadme tööoleku kohta. Need pole mõeldud kasutamiseks muudes rakendustes ega sobi ruumide valgustamiseks.

2.7 Körvaldamine

HOIATUS!

Vigastus- või lämbumisoht.

• Seadme nõuetekohase kõrvaldamise kohta saate täpsemaid juhiseid kohalikust omavalitsusest.
• Lahutage seade vooluvõrgust.
• Lõigake elektrijuhe seadme lähedalt läbi ja visake ära.

3. PAIGALDAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

3.1 Enne paigaldamist

Enne pliidi paigaldamist kirjutage üles järgmised andmesildil olevad andmed. Andmesilt asub seadme korpuse põhjal.

Seerianumber ......

3.2 Integreeritud pliidid

Integreeritud pliiti võib kasutada alles pärast seda, kui see on paigutatud sobivasse standardile vastavasse sisseehitatud mööblisse ja tööpinda.

3.3 Ühenduskaabel

• Pliit tarnitakse koos ühendusjuhtme.
• Kui toitekaabel on kahjustunud, tuleb see asendada kaablitüübiga: H05V2V2-F mis talub temperatuuri 90 °C või üle selle. Ühel juhtmel peab olema minimaalne ristlöige vastavalt allolevale tabelile. Pöörduge lähimasse teeninduskeskusesse. Ühenduskaabli tohib välja vahetada ainult kvalifitseeritud elektrik.

HOIATUS!

Kõik vajalikud elektritööd peab tegema kvalifitseeritud elektrik.

ETTEVAATUST!

Ühendamine kontaktpistikute kaudu on keelatud.

ETTEVAATUST!

Ärge puurige ega jootke juhtmeotsi. See on keelatud.

ETTEVAATUST!

Ärge ühendage kaablit ilma kaabliotsa muhvita.

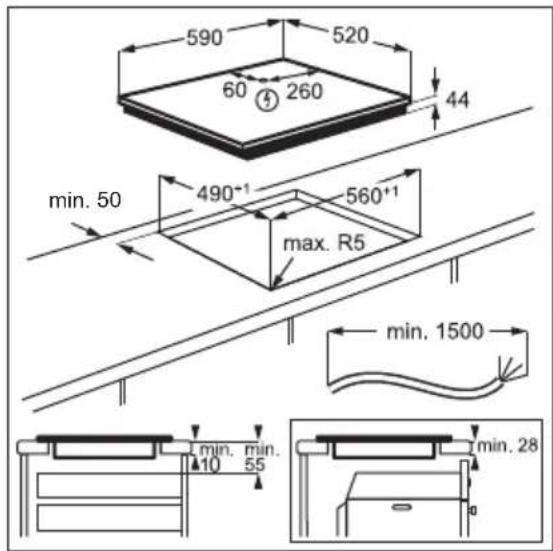

Ühefaasiline ühendus

1. Eemaldage kaabliotsa muhv mustalt ja pruunilt juhtmelt.
2. Eemaldage osa isolatsiooni mustalt ja pruunilt kaabliotsalt.
3. Ühendage mustade ja pruunide kaablite otsad.
4. Paigaldage igale jagatud juhtmeostale (vajalik on spetsiaalne tööriist) uus kaabliotsa muhv.

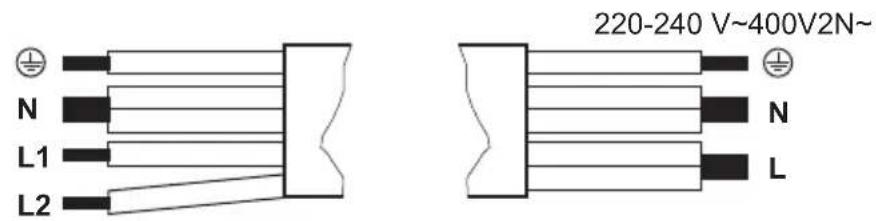

Kahefaasiline ühendus: 400 V2N\~ Ühefaasiline ühendus: 220 - 240 V\~

5x1,5 mm² või 4x2,5 mm² 5x1,5 mm² või 3x4 mm²

Roheline - kollane Roheline - kollane

N Sinine ja sinine N Sinine ja sinine

Kui paigaldate pliidi õhupuhasti alla, vaadake õhupuhasti paigaldusjuhistest, milline peab olema seadmete vaheline minimaalne kaugus.

Kui seade paigaldatakse sahtli kohale, võivad seal olevad esemed toiduvalmistamise ajal pliidi ventilatsiooni tõttu soojaks minna.

Leidke videoõpetus "Kuidas paigaldada Electroluxi induktsioonpliiti – töölaua paigaldamine", tippides otsinguaknasse alloleval joonisel toodud täispika nime.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

1 Induktsioonkeeduväli
2 Juhtpaneel

Täpsemat teavet keeduväljade suuruste kohta leiate jaotisest „Tehnilised andmed“.

4.2 Juhtpaneeli paigutus

Põhivaade

Sümbol Kirjeldus

[4A28]		Pliidiplaadi sisse- ja väljalülitamiseks.
	[Z0T3]	Hob 2 Hood infrapuna signaali andmesideterminali aken. Ärge seda kinni katke.
		Väli Pannil praadimine ja Keetmine funktsioonidega.
[80Y7]		Väli Keetmine funktsiooniga.
		Otsetee Sildühendus. Kahe külgmise keeduvälja liitmiseks ühe keeduvälja loomiseks või ühendatud väljade jagamiseks.
[92CA]		Öhupuhasti funktsioonide seadmiseks.
		Keeduvälja ülevaate avamiseks.
[660S]		Menüü avamiseks.

Sümbol Kirjeldus

9

Indikaator WiFi.

Laiendatud vaade

Funktsioonide loend vöib olenevalt tarkvaraversioonist erineda.

Sümbol Kirjeldus
1	[KCH0]	Seaded. Pliidi sätete avamiseks.
2		Sildühendus. Kahe külgmise keeduala ühendamiseks, et kasutada neid ühe alana.
3	[HSK7]	Lukk. Juhtpaneeli lukustamiseks/avamiseks.
4	[6Z42]	Pause. Kõigi töötavate keedualade seadmiseks madalaimale soojusastmele.
5	[803Y] 9 Soojusastme määramiseks.
6	[830D] ost Maksimaalse kuumuse seade aktiveerimiseks.
7	unuaalne / Auto	Õhupuhasti ventilaatori jooksva seade näitamiseks.
8	[63XS]	Õhupuhasti käivitamiseks/taaskäivitamiseks.
9		Õhupuhasti sisse- ja väljalülitamiseks.
10	[02KS] unuaalne / Auto	Õhupuhasti käsitsi režiimi või automaatrežiimi sisselülitamiseks.
11	idud Erinevat tüüpi toiduainete jaoks eelseadistatud automaatprogrammide valimiseks.
12	[THCH] NIKTSIOO-NID	Automaatprogrammide valimiseks erinevate toiduvalmistamisviiside jaoks.
13		Pannil praadimine. Erinevat tüüpi toiduainete praadimiseks automaatselt juhitud kuu-musastmetega.
14	[YSW8]	Sulatus. Erinevate toiduainete (nt šokolaad, või) sulatamiseks.
15		Keetmine. Funktsioon reguleerib automaatselt vee temperatuuri, nii et see ei kee pää-rast keemistemperatuurini jõudmist enam edasi.

Ekraanil navigeerimine

Sümbol Kirjeldus
OK	Valiku või sätte kinnitamiseks.
X	Hüpikakna sulgemiseks.
^^	Ekraanil kuvatavate juhiste ahendamiseks / laiendamiseks.
	Valikute aktiveerimiseks/deaktiveerimiseks.
<>	Menüüs Menüü ühe tasandi võrra tagasi/edasi liikumiseks.

5. ENNE ESIMEST KASUTAMIST

HOIATUS!

Vt ohutust käsitlevaid peatükke.

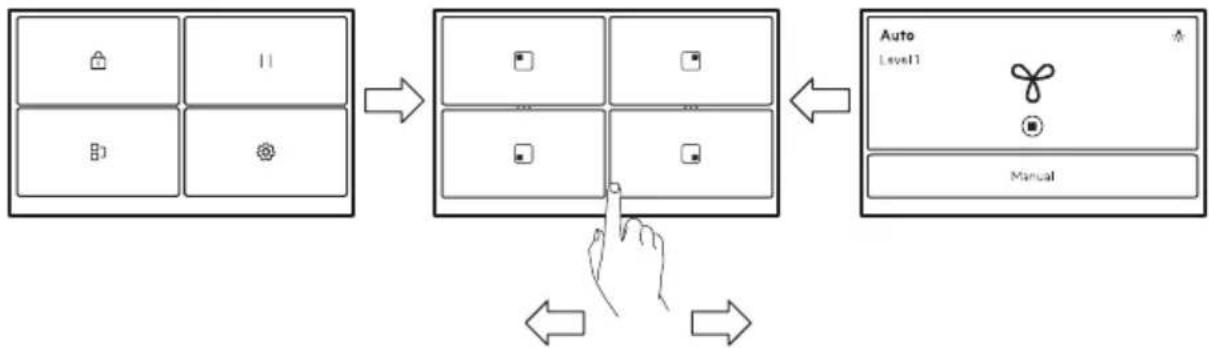

5.1 Ekraanil navigeerimine

Ekraanide vahel liikumiseks puudutage ekraani allosas olevaid sümboleid. Võite ka libistada vasakule, et hallata Hob²Hood seadeid, või paremale, et avada Menüü.

Kui ekraan kohe ei reageeri, siis veenduge, et puudutate valitud sümboli/funktsiooni keskkohta või proovige seda veidi kauem vajutada.

5.2 Esmakordne ühendamine vooluvörku

Pliidi vooluvõrku ühendamisel tuleb seadistada Keel, Heledus, Helitugevus ja Nuputoonid.

Seadistusi saate muuta jaotises Menüü > Seaded > Seadistamine. Vt "Igapäevane kasutamine".

5.3 FlexPower

FlexPower määratleb, pliidiplaadi poolt kasutatava koguvõimsuse majapidamise elektrikaitsmete võimsuse piirides.

Algselt töötab seade kõrgeimal võimalikul võimsustasemel. Kui paigaldusvõimsus sellist taset ei võimalda, saate te maksimaalset võimsust muuta.

Kui võimsustase on madalam kui 2000 W, ei saa te automaatseid programme aktiveerida (Toidud või FUNKTSIOONID).

1. Lülitage pliit sisse.
2. Veenduge, et köik keeduväljad oleksid väljalülitatud.
3. avamiseks puudutage ekraanil Menüü.
4. Valige Seaded > Seadistamine > FlexPower ja seejärel valige sobiv võimsustase.
5. Puudutage või . Oma valiku kinnitamiseks järgige ekraanil kuvatavaid juhiseid.

ETTEVAATUST!

Veenduge, et valitud võimsus vastab maja elektrikaitsele.

5.4 Juhtmevaba/rakenduse ühendus

Rakenduse kasutamiseks tuleb pliit ühendada juhtmevaba võrguga. WiFi on vaikimisi sisse lülitatud.

1. Puudutage .

6. IGAPÄEVANE KASUTAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

6.1 Sisse- ja väljalülitamine

Pliidi sisse- või väljalülitamiseks puudutage 1 sekundi vältel Ⓐ

6.2 Automaatne väljalülitus

Funktsioon lülitab pliidi automaatselt välja kui:

• köik keeduväljad on välja lülitatud;
• pärast seadme käivitamist ei määrata kuumusastet.

• kui juhtpaneelile on midagi maha läinud või asetatud (nõu, lapp vms) ja seda pole sealt 10 sekundi jooksul eemaldatud.

• Valige Seaded > Ühendused > WiFi.

• Puudutage aktiveerimiseks WiFi. Nüüd on pliit valmis ühenduma traadita võrgu ja rakendusega.
• Puudutage ÜHENDA.
• Laadige rakendus. Rakenduse allalaadimiseks skannige kasutusjuhendi tagakaanel olevat QR-koodi või laadige see alla otse rakenduste poest.
• Avage rakendus ja registreerige endale konto.
• Lisage uus seade.
• Ühendusprotsessi lõpetamiseks järgige rakenduse juhiseid.
  Võrguühenduse muutmine/deaktiveerimine

Pliidi lahtiühendamiseks koduvõrgust toimige järgmiselt.

1. Puudutage

2. Valige Seaded > Ühendused > WiFi:

- Juhtmevaba võrgu ühenduse katkestamiseks puudutage ÜHENDA LAHTI.

- WiFi väljalülitamiseks puudutage

Pliidi ühendamiseks uue juhtmeta võrguga vt ülal jaotist „Juhtmevaba/rakenduse ühendus".

Kostab helisignaal ja pliidiplaat lülitub välja. Eemaldage ese või puhastage juhtpaneel.

• pliit muutub liiga kuumaks (nt kui kastrul on tühjaks keenud). Enne pliidi uuesti kasutamist laske keeduväljal jahtuda.
• kasutate vale nõud või puudub sellel alal nõu hoopis. Induktsioonkeeduväli lülitub automaatselt välja 50 sekundi pärast.
• te ei pea keeduvälja välja lülitatama või kuumusastet muutma; Mõne aja möödudes ilmub teade ja pliit lülitub välja.
  Kuumusastme ja pliidi väljalülitumise aja suhe:

Kuumusastme Pliidiplaat lülitub väl- ja

1 - 2 6 tundi

Kuumusastme Pliidiplaat lülitub väl- ja

3 - 5 5 tundi

6 4 tundi

7 - 9 1,5 tundi

Kasutades Pannil praadimine, lülitub pliit välja 1,5 tunni pärast. Valides Sulatus, lülitub pliit välja 6 tunni pärast.

6.3 Kööginõu tuvastamine

See funktsioon tuvastab, kas keeduväljadele on asetatud kööginöud ja deaktiveerib keeduväljad, kui keedunõusid enam ei tuvastata.

• Kui asetate kööginõud esmalt keeduväljale ja seejärel aktiveerite pliidi, ilmub vastava keeduvälja ülevaatele hall riba.
• Riba ei ilmu, kui keeduväljal ei ole kööginõusid või kui kööginõusid ei ole võimalik tuvastada nende vale paigutuse või sobimatu materjali tõttu.
• Kui eemaldate kööginõud sisselülitatud keeduväljalt ja asetate need ajutiselt kõrvale, hakkavad vastava juhtriba kohal olevad näidikud vilkuma. Kui te ei aseta kööginõusid sisselülitatud keeduväljale tagasi 120 sekundi jooksul, lülitub keeduväli automaatselt välja. Toiduvalmistamise jätkamiseks asetage kööginõud kindlasti näidatud ajavahemiku jooksul keeduväljale tagasi.

6.4 Keeduväljade kasutamine

Induktsioonkeedualad kohanduvad automaatselt nõu põhja suurusega.

Optimaalseks soojusülekandeks kasutage keedunõusid, mille põhja läbimõõt on sarnane keeduvälja suurusega (st keedunõu maksimaalse läbimõõdu väärtusega jaotises "Tehnilised andmed" > "Keeduvälja spetsifikatsioon"). Veenduge, et kasutate induktsioonpliidi jaoks sobivaid keedunõusid. Lisateavet erinevate nõutüüpide kohta leiate jaotisest "Nõuanded ja soovitused".

Keeduvälja aktiveerimiseks asetage kööginõu keeduvälja keskele ja puudutage vastavat välja sümbolit. Saadaolevad programmid ilmuvad ekraanile. Seadistage kuumutuse aste või valige üks automaatsetest funktsioonidest. Põhivaate juurde naasmiseks puudutage ✘ ülemises paremas nurgas.

Sildühendus funktsiooni abil saate toitu valmistada kahele keeduväljale korraga asetatud suurte kööginõudega.

Kui teised keeduväljad on aktiveeritud, võib soovitud keeduvälja kuumuse tase olla piiratud. Vt jaotist "Toitehaldus".

6.5 Kuumuse reguleerimine

1. Lülitage pliit sisse.

2. Asetage pott valitud keeduväljale ja puudutage vastava välja sümbolit.

3. Puudutage või libistage sõrme, et valida sobiv kuumusaste.

Võimsustaseme ikoonid 1-9 muutuvad suuremaks ja allolev riba muutub punaseks, mis näitab praegust võimsussätet. Kui võimsustase on valitud, muutub ekraan laiendatud ekraanivaateks.

Kuumutusseadet saate muuta ka välja ülevaateekraanil. Välja ülevaateekraanile minemiseks puudutage laiendatud ekraanivaate keskosa. Kuumutustaseme muutmiseks puudutage või . Lalendatud ekraanivaate avamiseks puudutage võimsustaset.

6.6 Boost

See funktsioon võimaldab induktsioonkeeduväljadel täiendavat võimsust kasutada. Funktsiooni saab keeduvälja jaoks aktiveerida ainult piiratud aja jooksul. Selle aja möödudes lülitub keeduväli automaatselt tagasi kõrgeimale kuumusastmele.

1. Valige keeduväli.
2. Puudutage, Boost funktsiooni aktiveerimiseks.

Funktsioon lülitub automaatselt välja. Funktsiooni käsitsi väljalülitamiseks valige väli ja muutke selle kuumusaste 0-ks.

Boost ei tööta, kui:

• Sildühendus on sees,
- võimsus ühes faasis on ebapiisav (vt „Toitehaldus").

Maksimaalse kestuse nägemiseks vt jaotist "Tehnilised andmed".

6.7 OptiHeat Control (3-astmeline jääkkuumuse indikaator)

HOIATUS!

Seni kuni märgutuli III / II põleb, on jääkkuumusest tingitud põletusoht.

Induktsioonkeeduväljad toodavad toiduvalmistamiseks vajalikku kuumust otse keedunõude põhjas. Klaaskeraamikat kuumutatakse kööginõude kuumusega.

Indikaatorid lülituvad sisse, kui keeduväli on kuum. Need näitavad kasutatavate keeduväljade jääkkuumuse taset:

III - toiduvalmistamise jätkamine,

II - soojana hoidmine,

I - jääkkuumus.

Indikaatorid võivad sisse lülituda ka:

• külgnevatel keeduväljadel, isegi juhul, kui te neid parajasti ei kasuta,
• kui kuum keedunõu pannakse külmale keeduväljale,
• kui pliit on välja lülitatud, kuid keeduväli on endiselt kuum.

Indikaator kaob, kui keeduala on jahtunud.

6.8 Soojashoidmise režiim

See funktsioon hoiab toidu soojana madala temperatuuri seadega.

Soojashoidmise režiim on saadaval ainult siis, kui keeduväli on pärast toiduvalmistamise protsessi lõppu veel soe (jääksoojuse ikoon põleb) ja keedunõud jäävad keeduväljale. See funktsioon ei tööta, kui keeduväli on külm. See funktsioon ei tööta, kui keeduväli on külm.

1. Puudutage, et aktiveerida Soojashoidmise režiim.

Soojashoidmise režiim töötab kuni väljalülitamiseni.

1. Funktsiooni peatamiseks puudutage ekraani ülemises vasakus nurgas.

Vajadusel saate seadistada taimeri. Vaadake „Taimeri seadistamine“.

6.9 Taimeri seadistamine

ECO Timer

Kasutage seda funktsiooni selleks, et määrata, kui kaua keeduväli ühe toiduvalmistusseansi ajal töötama peab.

Energia säästmiseks lülitub keeduala kütteseade välja enne, kui kostub ECO Timer. Tööaja erinevus söltub kuumuse tasemest ja küpsetusperioodi pikkusest.

Seda funktsiooni saate kasutada, kui keeduväljad on aktiveeritud. Igale keeduväljale saab ka eraldi funktsiooni valida.

1. Köigepealt valige vastava keeduvälja kuumusesätte tase ja seejärel valige funktsioon.

2. Puudutage keeduala sümbolit.

3. Puudutage .

Ekraanile ilmub taimeri menüüaken.

1. Funktsiooni aktiveerimiseks tähistage Stop-tsoon kast.

2. Seadke kellaaeg.

3. Kinnitamiseks puudutage OK.

Valiku tühistamiseks võite valida ka ✘ ECO Timer seadeid saate toiduvalmistamise ajal muuta: puudutage -taimeri väärtusega, seejärel puudutage MUUDA.

Kui taimer lõpetab, kostub helisignaal ja hüpikaken. Signaali peatamiseks puudutage nuppu OK.

Funktsiooni välja lülitamiseks seadke kuumusastme väärtuseks 0. Teise võimalusena puudutage taimeri väärtust

puudutage ✗ ja kinnitage oma valik, kui ilmub hüpikaken.

Timer

Seda funktsiooni saate kasutada, kui keeduväli on aktiveeritud.

Funktsioon ei mõjuta muid samaaegselt töötavaid funktsioone.

1. Valige sobiv keeduväli. Ekraanil kuvatakse vastav liugriba.

2. Puudutage . ⏻ Ekraanile ilmub taimeri menüüaken.

3. Funktsiooni aktiveerimiseks tühistage linnuke Stop-tsoon märkeruudus.

4. Seadke kellaaeg.

5. Kinnitamiseks puudutage OK. Valiku tühistamiseks võite valida ka ✗ Timer seadeid saate toiduvalmistamise ajal muuta: puudutage taimeri väärtusega, seejärel puudutage MUUDA.

Kui taimer löpetab, kostub helisignaal ja hüpikaken. Signaali peatamiseks puudutage nuppu OK.

Funktsiooni väljalülitamiseks puudutage 🔔 taimeri väärtusega, puudutage ✗ ja kinnitage oma valik, kui ilmub hüpikaken.

6.10

Sildühendus

See funktsioon ühendab kaks keeduala ning need töötavad ühe ja sama kuumustaset kasutava alana. Saate seda kasutada suurte kööginõudega toiduvalmistamiseks.

Kööginõu peab katma mõlema välja keskpunkte. Kui kööginõu jääb kahe keeduvälja keskosade vahele, ei lülitu funktsioon sisse.

1. Pange keedunõu keeduväljadele.

2. Puudutage ≅Sildühendus. Saate kasutada ka otseteed **, mida on näha keeduvälja ülevaates.

3. Kohandage kuumusesäte. Funktsiooni väljalülitamiseks puudutage otseteed **Keeduväljad jätkavad iseseisvat tööd.

6.11 Pause

See funktsioon seab köik töötavad keeduväljade madalaimale kuumusastmele.

Funktsiooni ei saa sisse lülitada, kui möni automaatprogramm (Toidud või FUNKTSIOONID) töötab.

Kui funktsioon on sees, saab kasutada ainult sümboleid ja TAASALUSTA. Kõik muud juhtpaneeli sümbolid on lukustatud.

Funktsioon ei peata taimerifunktsioone. Kui taimeri funktsioon löpeb, koputage akustilise signaali peatamiseks ekraani mistahes kohale.

1. Puudutage Menüü avamiseks.
2. Funktsiooni aktiveerimiseks puudutage ||.
   Kuumusesäte langetatakse tasemele (Soojashoidmise režiim) ja ventilaatori kiiruse tase Manuaalne režiimis langetatakse väärtusele 1.
   Funktsiooni väljalülitamiseks puudutage TAASALUSTA.
   Eelmised kuumutusseaded taastatakse.

6.12 Lukk

Pliidi kasutamise ajal saate juhtpaneeli lukustada. See hoiab ära kuumutustaseme.

1. Seadke kuumusaste.
2. Menüü avamiseks puudutage.
3. Funktsiooni käivitamiseks puudutage nuppu 🔒

Funktsiooni väljalülitamiseks vajutage ja hoidke nuppu all AVA 4 sekundit.

i

Kui lülitate pliidi välja, deaktiveerite ka selle funktsiooni.

6.13 Child Lock

See funktsioon hoiab ära pliidi juhusliku sisselülitamise.

1. Menüü avamiseks puudutage .
2. Valige Seaded > Funktsioonid > Child Lock.
3. Lülitage lüliti sisse ja puudutage funktsiooni aktiveerimiseks tähti E-U-O tähestikulises järjekorras.
   Funktsiooni väljalülitamiseks lülitage lüliti välja.

Pärast aktiveerimist võib funktsiooni toimimine veidi aega võtta.

6.14 FUNKTSIOONID: Pannil pradimine

See funktsioon võimaldab teil määrata toidu praadimiseks sobiva kuumusastme. Pliit reguleerib temperatuuri eri tüüpi toiduainete järgi ja hoiab seda kogu toiduvalmistamise ajal. Kui kuumusesätte tase on kohandatud, pole temperatuuri käsitsi kohandamine vajalik.

ETTEVAATUST!

Kasutage ainult külma kööginõud. Ärge jätke pliiti funktsiooni töötamise ajal järelevalveta.

1. Asetage ilma õlita/rasvata pann ühele vasakpoolsele keeduväljale. Võite kasutada ühte keeduvälja või ühendada mõlema poole väljad kasutades Sildühendus.
2. Valige FUNKTSIOONID > Pannil praadimine.
3. Valige pradimistase. Eelkuumutamine algab.
4. Vajadusel seadistage taimerifunktsioon. Taimer käivitub kohe.
   Kui pann saavutab määratud temperatuuri, kölab helisignaal ja ekraanile ilmub hüpikaken. Nüüd saate pannile panna öli ja toiduained. Akna sulgemiseks ja praadimise alustamiseks puudutage OK. Funktsiooni käsitsi peatamiseks puudutage juhtribal nuppu 0.

Nõuanded ja soovitused:

• Järgige ekraanil kuvatavaid juhiseid toidu ümberpööramise või kuumuse taseme reguleerimise kohta.
• Kuumuse vaikseadet saab vajadusel muuta.
• Paksude toiduainete või toorete kartulite jaoks kasutage praadimise esimese 10 minuti jooksul kaant.
• Raskete pannide kuumutamiseks võib kuluda kauem aega.
• Kasutage lamineeritud panne alati madalal kuumussastmel, et vältida nõude ülekuumenemist ja kahjustamist.
• Ärge kasutage öhukesi emailitud kööginõusid. Need võivad üle kuumeneda ja saada kahjustusi.

Sobivad pannid Pannil praadimine funktsiooni jaoks

Kasutage ainult sileda põhjaga panne.

Kontrollimaks, kas pann on öige:

1. Pange oma pann tagurpidi.

2. Pange joonlaud panni põhjale.

3. Proovige panna joonlaua ja panni põhja vahele 1-, 2- või 5-eurosendine münt (või mis tahes sarnase paksusega münt, umbes 1,7 mm).

a. Pann on vale, kui te saate mündi joonlaua ja panni vahele panna.

b. Pann on õige, kui te ei saa münti joonlaua ja panni vahele panna.

See funktsioon kohandab automaatselt kuumusesätte taset nii, et vesi ei kee pärast keemispunkti saavutamist enam edasi.

i

Funktsioon on saadaval köigil keeduväljadel. Jääkkuumuse korral (I/ II/II) keeduväljal, mida soovite kasutada, on funktsioon keelatud. Funktsiooni kasutamiseks oodake, kuni väli jahtub. See funktsioon ei tööta mittenakkuva pealispinnaga kööginõudega.

ETTEVAATUST!

Ärge kasutage funktsiooni tühjade kööginõudega. Ärge jätke pliiti funktsiooni töötamise ajal järelevalveta.

1. Pange keeduväljale vähemalt 1 l veega täidetud pott.
2. Valige FUNKTSIOONID > Keetmine.
3. Vajadusel seadistage taimerifunktsioon. Taimer käivitub kohe.
4. Funktsiooni käsitsi peatamiseks puudutage ekraani ülemises vasakus nurgas.

Kui keemistemperatuur on saavutatud, vähendab pliit automaatselt kuumuse seadistustaset. Sel hetkel saate seda vajadusel ka käsitsi reguleerida.

Nõuanded ja soovitused:

• Funktsioon sobib köige paremini vee ja kartulite keetmiseks.
• Funktsioon ei pruugi nõuetekohaselt töötada veekeedukannudega ja kiirkeedupottidega.

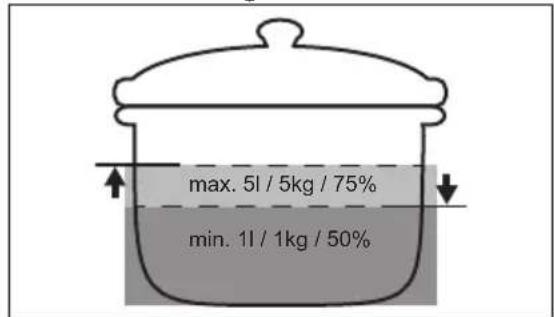

• Täitke pool kuni kolmveerand potist külma kraaniveega, jättes 4 cm poti servast tühjaks. Ärge kasutage vähem kui 1 ega rohkem kui 5 liitrit vett. Veenduge, et vee (või vee ja kartulite) kogukaal jääb vahemikku 1–5 kg.

• Parima tulemuse saamiseks keetke terveid, koorimata, keskmise suurusega kartuleid. Ärge pange kartuleid potti liiga tihedalt.
• Funktsiooni töötamise ajal vältige väliste vibratsioonide tekitamist (nt blenderi kasutamist või mobiiltelefoni asetamist seadme kõrvale).
• Sõltuvalt toidu ja kööginõude tüübist saate pärast keemistemperatuuri saavutamist reguleerida kuumuse seadistust.
• Lisa soola pärast keemistemperatuuri saavutamist.

- Kasutage kaant energia säästmiseks.

6.16 FUNKTSIOONID: Sulatus

Seda funktsiooni võite kasutada toiduainete sulatamiseks (nt šokolaad, või).

ETTEVAATUST!

Ärge jätke pliiti funktsiooni töötamise ajal järelevalveta.

1. Pange keedunõu keeduväljale.
2. Valige FUNKTSIOONID > Sulatus.
3. Vajadusel seadistage taimerifunktsioon.
4. Puudutage OK.
   Funktsiooni käsitsi peatamiseks puudutage
   ekraani ülemises vasakus nurgas.

6.17 Toidud

See funktsioon aitab teil valmistada erinevaid toite, kasutades eelseadistatud programme, mis on ettenähtud kindlatele toidukategooriatele. Programmide saadavus oleneb keeduväljast.

ETTEVAATUST!

Ärge jätke pliiti funktsiooni töötamise ajal järelevalveta.

1. Asetage nõu kahele keeduväljale. Võite kasutada kahte keeduvälja või ühendada mõlema poole väljad, kasutades Sildühendus.
2. Valige Toidud.
3. Valige toiduaine tüüp.
4. Vajadusel seadistage taimerifunktsioon.
5. Järgige ekraanil kuvatavaid juhiseid. Olenevalt toiduaine tüübist ja valitud programmist saate määrata ja muuta detaile, nt. küpsusaste, praadimise kuumuse tase jne.

Nõuanded ja soovitused:

• Kõige sagedamini valmistatud toidud lisatakse automaatselt Enim valmistatud loendisse.
  • Programme saate Lemmikud
• Teatud programme saab peita, kui puudutate Programmide taastamiseks minge Seaded > Seadistamine > Toidud.

6.18 Hob²Hood

See on automaatne funktsioon, mis ühendab pliidi sobiva õhupuhastiga. Nii pliidil kui ka õhupuhastil on infrapuna-signaalkommunikaator. Ventilaatori pöörlemiskiirus määratakse automaatselt vastavalt valitud režiimi sättele ja pliidil oleva köige kuumema keedunõu temperatuurile. Ventilaatorit saate pliidilt või õhupuhastilt juhtida ka käsitsi.

Kui muudate puhastilt ventilaatori pöörlemiskiirust, lülitatakse vaikeühendus pliidiga välja. Funktsiooni sisselülitamiseks lülitage mölemad seadmed välja ja seejärel uuesti sisse.

Mõne õhupuhasti puhul võib funktsioon vaikimisi olla keelatud. Sellistel juhtudel aktiveerige funktsioon esmalt õhupuhastil, seejärel pliidil. Lisateavet leiate õhupuhasti kasutusjuhendist.

Ventilaatori automaatrežiimi seadistamine

Õhupuhasti automaatrežiimile seadmiseks valige järgmiste ventilaatori pöörlemiskiiruste vahel: Režiim 2 - Režiim 6. Õhupuhasti reageerib alati, kui kasutate pliiti. Valides 1 režiimi, saate pliiti seadistada ainult valgustit sisse lülitama.

1. Puudutage
2. Valige Seaded > Hob²Hood.
3. Öhupuhasti aktiveerimiseks lülitage lülitisisse.
   Kõik automaatrežiimid kuvatakse loendina.
4. Valige režiim.
5. Puudutage või valiku salvestamiseks ja lahkumiseks.
   Praeguse ventilaatori pöörlemiskiiruse taseme kontrollimiseks puudutage 🌿 Ventilaatori pöörlemiskiiruse tase on näha ekraani vasakus ülanurgas. Ventilaatori väljalülitamiseks puudutage 🏠 Ventilaatori sisse lülitamiseks puudutage 🚫

Automaa-trežiimid	Auto-maatne tuli	Keetmi-ne1)	Praadi-mine2)
		Ventilaatori kiirus

Väljas --

Režiim 1 Sees - -

Režiim 2 ³ )

Sees 1 1

Režiim 3 Sees - 1

Režiim 4 Sees 1 1

Režiim 5 Sees 1 2

Režiim 6 Sees 2 3

1) Pliit tuvastab keemisprotsessi ja seadistab ventilaatori pöörlemiskiiruse vastavalt automaatrežiimile.
2) Pliit tuvastab praadimisprotsessi ja seadistab ventilaatori pöörlemiskiiruse vastavalt automaatrežiimile.
3) See režiim aktiveerib ventilaatori ja valgustuse ega sõltu temperatuurist.

Ventilaatori käsitsi töörežiimi seadmine

Ventilaatori pöörlemiskiirust saab reguleerida ka käsitsi.

1. Vajutage
2. Vajutage Manuaalne.
   Juhtriba kuvatakse koos ventilaatori praeguse pöörlemiskiirusega.
3. Ventilaatori kiiruse määramiseks puudutage või libistage sõrme.
   Ventilaatori maksimaalse pöörlemiskiiruse taseme aktiveerimiseks puudutage Boost.
   Ventilaator töötab teatud aja Boost režiimis.
   Pärast seda seatakse ventilaatori pöörlemiskiiruseks automaatselt 3.
   Boost käsitsi väljalülitamiseks vajutage 0.

Õhupuhasti valgusti

Saate pliidiplaadi seadistada nii, et see aktiveeriks valgusti automaatselt sisse, kui pliidiplaadi aktiveerite. Selleks seadke automaatrežiim tasemele 1. režiim - 6. režiim. Samuti saate ōhupuhasti valgustit käsitsi sisse või välja lülitada.

Valgusti käsitsi sisse lülitamine

1. Puudutage

1. Valguse sisselülitamiseks puudutage .Valguse välja lülitamiseks puudutage uuesti

6.19 Keel

1. Puudutage Menüü avamiseks.
2. Valige Seaded > Seadistamine > Keel.
3. Valige loendist keel.
   Valiku salvestamiseks puudutage Xvõi . Seejärel valige hüpikaknas JAH.

Kui valite vale keele, puudutage ≡. Ilmub loend. Valige esimene suvand ülevalt vasakult, seejärel esimene ülevalt vasakult (sõltuvalt tarkvara versioonist võib teine valik asuda ka paremal). Kerige loendis allapoole, et leida sobiv keel. Kui ilmub hüpikaken, valige paremal olev valik.

6.20 Nuputoonid / Helitugevus

Pliidi helisignaalide tüüpi võite muuta või need täielikult välja lülitada. Valida saate klõpsu (vaikimisi) või piiksu.

Saate valida ka helitugevuse taseme.

1. avamiseks puudutage ekraanil nuppu Menüü.
2. Valige Seaded > Seadistamine > Nuputoonid / Helitugevus.
3. Valige sobiv valik.
   Säte salvestatakse automaatselt.

6.21 Heledus

Valida saate 5 heledusastme vahel, kusjuures 1 on madalaim ja 5 kõrgeim.

1. Menüü avamiseks puudutage
2. Valige Seaded > Seadistamine > Heledus.
3. Valige sobiv tase.
   Säte salvestatakse automaatselt.

6.22 Toitehaldus

Kui mitu ala on aktiivsed ja tarbitav võimsus ületab toitepinge piirväärtuse, jagab see funktsioon saadaoleva võimsuse kõigi keedualade vahel (mis on ühendatud sama

faasiga). Pliit reguleerib kuumusastmeid, et kaitsta kodupaigaldiste kaitsmeid.

• Keedualad rühmitatakse vastavalt nende asukohale ja pliidi faaside arvule. Iga faasi maksimaalne elektrivõimsus on 3680W. Kui pliit saavutab maksimaalse saadaoleva võimsustaseme ühel faasil, vähendatakse automaatselt keeduala võimsust.
• Esmalt valitud keeduvälja (või FUNKTSIOONID või Toidud kasutava keeduvälja) kuumuse seadistus on alati esikohal. Ülejäänud võimsus jagatakse teiste keeduväljade vahel vastavalt valiku järjestusele.

• Juhtriba värv näitab saadaolevaid kuumuse seadistuse valikuid:

• red - näitavad praegust kuumuse seadet,

• valge - maksimaalne saadaolev kuumuse seade,
• helehall - kuumuse seade pole saadaval (Toitehaldus töötab).

- Kui körgem kuumustase pole saadaval, vähendage köigepealt muude keedualade oma.

Vt illustratsiooni võimalikest kombinatsioonidest, mille korral saab võimust jagada erinevate keedualade vahel.

Kui pliidi koguvõimsus on piiratud (1500 W – 6000 W), jaotab funktsioon saadaoleva võimsuse kõigi keeduväljade vahel. Vaadake peatükki "Enne esmakordset kasutamist" > "FlexPower".

7. NÕUANDED JA SOOVITUSED

HOIATUS!

Vt ohutust käsitlevaid peatükke.

7.1 Keedunõud

Induktsioonaladel tekitab tugev elektromagnetväli kööginõus kuumuse väga kiiresti.

Kasutage induktsioonaladega sobivaid nõusid.

• Ülekuumenemise vältimiseks ja keeduväljade töö parandamiseks peavad kööginõud olema võimalikult paksud ja lamedapõhjalised.
• Pannil praadimine funktsiooniks kasutage ainult lameda põhjaga panne.
• Enne kööginõu asetamist pliidile kontrollige, kas selle põhi on kuiv ja puhas.
• Olge alati ettevaatlik, et te ei libistaks ega hõõruks kõöginõusid klaasi servade ja nurkade vastu kuna see võib klaasi pinda purustada või kahjustada.

Keedunõu materjal

• sobiv: malm, teras, emailitud teras, roostevaba teras, mitmekihilise põhjaga (vastava tootjapoolse tähistusega).
• mittesobiv: alumiinium, vask, messing, klaas, keraamika, portselan.

Keedunõud võib induktsioonpliidiplaadil kasutada, kui:

• vesi hakkab keeduvälja kõrgeima soojusastme valimisel väga kiirelt keema.
• magnet tömbub keedunõu põhjale.

Keedunōu mōōtmed

• Induktsioonkeedualad kohanduvad automaatselt nõu põhja suurusega. Sobivaid kööginõu mõõtmeid vt jaotisest „Tehnilised andmed“ > „Keeduväljade tehnilised näitajad“. Pange nõu valitud keeduvälja keskele.

- Keeduvälja tõhusus sõltub kõöginõu läbimõõdust. Optimaalseks soojusülekandeks kasutage keedunõusid, mille põhja läbimõõt on sarnane keeduvälja suurusega (st keedunõu maksimaalse läbimõõdu väärtusega jaotises "Tehnilised andmed" > "Keeduvälja spetsifikatsioon").

• Keeduväljast väiksema läbimõõduga kööginõud saavad ainult osa keeduvälja genereeritud võimsusest, mille tulemusena on kuumenemine aeglasem.
• Nii ohutuse kui ka optimaalsete toiduvalmistulemuste huvides ärge kasutage keedunõusid, mis on suuremad jaotises "Keedualade spetsifikatsioon" nimetatutest. Vältige toiduvalmistamise ajal keedunõude

hoidmist juhtpaneeli läheduses. See võib mõjutada juhtpaneeli funktsioneerimist või võib juhuslikult aktiveerida pliidiplaadi funktsioonid.

i

Vt jaotist "Tehnilised andmed".

7.2 Müra töötamise ajal

i

Need helid on normaalsed ega ole märgiks pliidi rikkest. Kööginõuga seotud helid sõltuvad kööginõu materjalist ja kasutatavast võimsustasemest.

Kööginõuga seotud helid:

• praksumised: kööginõud on valmistatud erinevatest materjalidest (mitmekihiline konstruktsioon).
• vilinad: kasutate suure võimsusega keeduvälja ja kööginõud on valmistatud erinevatest materjalidest (mitmekihiline konstruktsioon).
  • pirin: kasutate suurt võimsust.

Pliidiga seotud helid:

• klõpsud: toimuvad elektrilised lülitused, kööginõu tuvastatakse pärast selle paigutamist pliidile.
• susisemine, sumin: ventilaator töötab.
• rütmiline heli: kööginõu on tuvastatud.

7.3 Näpunäiteid Hob²Hood kasutamiseks

Kui kasutate pliidiplaati funktsiooniga:

• Kaitske õhupuhasti paneeli otsese päikesevalguse eest.
• Årge suunake halogeenvalgust õhupuhasti paneelile.
• Ärge katke pliidi juhtpaneeli kinni.
• Ärge tökestage pliidi ja öhupuhasti vahelist signaali (nt käe, keedunõu käepideme või kõrge keedunõuga). Vt pilti.

Öhupuhasti pilt on illustratiivne.

Muud kaugjuhitavad seadmed võivad signaali blokeerida. Ärge kasutage selliseid seadmeid pliidi läheduses, kui Hob²Hood on sisse lülitatud.

Öhupuhastid Hob²Hood-funktsiooniga

Selle funktsiooniga ōhupuhastite valiku leiate meie toodete veebisaidilt. Seda funktsiooni kasutavad Electroluxi ōhupuhastid peavad olema varustatud sümboliga

8. PUHASTAMINE JA HOOLDUS

HOIATUS!

Vt ohutust käsitlevaid peatükke.

8.1 Üldteave

• Puhastage pliiti iga kord pärast kasutamist.
• Kasutage alati puhta põhjaga nõusid.
• Kriimustused või tumedad plekid pinnal ei mõjuta kuidagi pliidi tööd.
• Kasutage pliidī pinna jaoks sobivat puhastusvahendit.
• Kasutage alati klaaspinnaga pliitide jaoks soovitatud kaabitsat. Kasutage kaabitsat ainult lisavahendina klaasi puhastamiseks pärast tavapärast puhastusprotseduuri.

HOIATUS!

Ärge kasutage klaaspinna puhastamiseks nuge ega muid teravaid metalltööriistu.

8.2 Pliidi puhastamine

• Eemaldage kohe: sulanud plast, plastkile, sool, suhkur ja suhkrut sisaldavad toiduained, vastasel korral võib kinnikõrbenud mustus pliiti kahjustada. Püüdke vältida toidu pinnale kõrbemist. Asetage spetsiaalne kaabits õige nurga all klaaspinnale ja liigutage selle tera pliidi pinnal.
• Eemaldage, kui pliit on piisavalt jahtunud: katlakiviringid, veeringid, rasvaplekid, metalse läikega plekid. Puhastage pliiti niiske lapi ja mitteabrasiivse pesuvahendiga. Pärast puhastamist pühkige pliit pehme lapiga kuivaks.
• Metalse läikega pleki eemaldamine:: kasutage vee ja äädika lahust ja puhastage selles niisutatud lapiga pliidipinda.

9. TÖRKEOTSING

HOIATUS!

Vt ohutust käsitlevaid peatükke.

9.1 Mida teha, kui...

Probleem Võimalik põhjus Kõrvaldamise abinõu
Pliidiplaati ei saa käivitada või kasutada.	Pliidiplaat ei ole elektrivõrku ühen-datud või ühendus ei ole korralik.	Kontrollige, kas pliidiplaat on õigesti elektrivõrku ühendatud. Vt ühen-dusskeemi.
Kaitse on vallandunud. Veenduge, et tõrke põhjuseks on		kaitse. Kui kaitse korduvalt uuesti vallandub, võtke ühendust elektrik-uga.
Te ei ole 60 sekundi jooksul kuumusastet valinud.		Käivitage pliit uuesti ja seadke kuu-musaste vähemalt 60 sekundi jooks-sul.
Puudutasite samaaegselt 2 või enamat puuteala.		Puudutage ainult ühte puuteala.
Pause on sees. Vt jaotist "Igapäevane kasutamine".
Ekraan ei reageeri puudutusele. Osa ekraanist on kaetud või assetse-vad nõud ekraanile liiga lähedal.Ekraanile on sattunud vedelikku võimõni ese.		Eemaldage objektid. Viige potid ekraanist eemale.Puhastage ekraan ja oodake, kuni seade on jahtunud. Eemaldage pliidiplaat vooluvõrgust. Lülitage pliit vooluvõrku tagasi 1 minuti pärast.
Kostab helisignaal ja pliidiplaat lülitub välja.Pliidiplaadi välja lülitumisel kostab helisignaal.	Olete asetanud midagi ühele või enamale andurialale.	Eemaldage andurialadelt mistahes esemed.
Pliidiplaat lülitub välja. Olete asetanud midagi andurialale1.		Eemaldage andurialalt mistahes esemed.
Jääkkuumuse indikaator ei lülitu sis-se.	Väli ei ole kuum, sest see töötas vaid lühikest aega või on pliidipinna all olev sensor kahjustunud.	Kui ala kuumutamiseks kulub liiga palju aega, siis põörduge volitatud teeninduskeskusesse.
Te ei saa kõrgeimat kuumustaset valida.	Teisel keedualal on juba kõrgeim kuumustase valitud.	Vähendage esmalt teise keeduala võimsust.
FlexPower tase on liiga madal. Muutke maksimaalset võimsust Me-nüü. Vt jaotist "Enne esimest kasutamist".
Andurialad muutuvad kuumaks. Kööginõu on liiga suur või on paigu-tatud juhtelementidele liiga lähedale.		Võimalusel asetage suured nõud ta-gumistele väljadele.
Hob2Hood ei tööta. Olete juhtpaneeli kinni katnud. Eemaldage juhtpaneelilt mistahes esemed.
Hob2Hood ekraan ei ole nähtav. Hob2Hood on seadetes välja lülita-tud.		Minge seadetesse/Hob2Hood ja aktiveerige funktsioon.
Hob2Hood töötab, kuid ainult tuli põ-leb.	Olete sisse lülitanud 1. režiimi. Valige režiimiks 1. režiim - 6. re-žiim või oodake, kuni käivitub auto-maatne režiim.
Hob2Hood Režiimi 1 - 6 töötavad, kuid sisevalgustus ei põle.	Probleem võib olla ka valgusti pirnis. Võtke ühendust volitatud teenindus-keskusega.
Kui puudutate paneeli anduralasid, puudub heli.	Helid on välja lülitatud. Lülitage heli sisse. Vt jaotist "Iga-päevane kasutamine".
Valitud on vale keel. Keelt on kogemata muudetud. Vale keele muutmiseks järgige jao-tistes "Igapäevane kasutamine", "Keel" toodud juhiseid.
Keeduala lülitub välja. Automaatne väljalülitus lülitab kee-duala välja.		Lülitage pliidiplaat välja ja uuesti sis-se.Vt jaotist „Igapäevane kasutamine“.
Ilmuvad ja teade.	Lukk on sees. Vt jaotist "Igapäevane kasutamine".
Ilmuvad E - U - O. Child Lock on sees. Vt jaotist "Igapäevane kasutamine".
Võimsustaseme riba vilgub. Alal ei ole ühtegi keedunõud. Asetage alale kööginõu.
Kasutate ebasobivat nõud. Kasutage sobivat keedunõud. Vt		jaotist "Nõuanded ja soovitused".
Nõu põhja läbimõõt on liiga väike. Kasutage sobivate mõõtudega kee-		dunõusid. Vt jaotist "Tehnilised and-med".
E3 lülitub sisse.	Elektriühendus on vigane. Ühendage pliit vooluvõrgust lahti ja kontrollige ühendust. Vt jaotist "Pai-galdamine".
E4 lülitub sisse.	Välja temperatuuriandur tuvastab lii-ga kõrge või liiga madala tempera-tuuri.	Laske keeduväljal jahtuda või tõstke ümbritseva õhu temperatuur üle 15°C.Kui probleem püsib, pöörduge voli-tatud teeninduskeskusse.
E7 lülitub sisse.	Jahutusventilaator on blokeeritud. Veenduge, et miski ei blokeeri venti-laatorit. Kui ventilaatorit ei blokeeri miski ja probleem püsib, võtke ühendust volitatud teeninduskesku-sega.
Võite kuulda pidevat helisignaali.	Elektriühendus ei ole nõuetekohane.	Eemaldage pliidiplaat vooluvõrgust.Laske kvalifitseeritud elektrikul ühendused üle kontrollida.
Kööginõu kuumeneb kauem kui 5 minutit.	Kööginõu põhi ei sobi kasutamiseks induktsioonpliidil.	Kasutage nõuetekohase põhjaga (lame, magnetiline) kööginõusid. Vt jaotist "Nõuanded ja soovitused".
Kuumutamine võtab kaua aega.	Kööginõu on liiga väike ja kasutab keeduvälja saadaolevat võimsust ai-nult osaliselt.	Optimaalseks soojusülekandeks ka-sutage keedunõusid, mille põhja lä-bimõõt on sarnane keeduvälja suu-rusega (st keedunõu maksimaalse läbimõõdu väärtusega jaotises "Teh-nilised andmed" > "Keeduvälja spet-sifikatsioon").
Pliit ei saa WiFi-võrguga ühendust luua.	Ruuter blokeerib uued WLAN-võrgu kasutajad.	Veenduge, et ruuter lubab uusi ka-sutajaid.Vajadusel taaskäivitage ruuter.
Pliidi traadita ühendus ei ole akti-veeritud.		Aktiveerige WiFi. Vt jaotist "Enne esimest kasutamist", juhtmevaba/ rakenduse ühendus.
Ruuteri seadistatud sagedus on 5 GHz.		Seadke ruuteri seadistus väärtusele 2,4 GHz-ni või 2,4+5 GHz-ni. Ruuter toetab ainult 5 GHz sagedust, pliiti ei saa ühendada.
Juhtmevaba võrgu signaal on nõrk. Viige ruuter pliidile lähemale.		Vajadusel kasutage signaali tugev-damiseks signaali võimendajat WiFi.
Ei leia pliiti rakenduse WLAN-võrgu loendist.	Pliit on juba võrguga ühendatud, kuid ei pruugi olla nähtav.	Ühendage pliit WiFi-võrgust lahti. Vt jaotist „Enne esimest kasutamist“, juhtmevaba/rakenduse ühendus.
Kõrgem kuumusaste ei ole saada-val.	Toitehaldus töötab ja vähendab maksimaalset võimsust.	Vt jaotist "lgapäevane kasutami-ne", Toitehaldus.
Keetmine funktsioon ei käivitu. Sellel väljal on endiselt jääkkuumus. Oodake, kuni väli jahtub, või kasuta-ge mõnda muud külma välja.
Keetmine funktsioon ei peatu. Potis ei pruugi olla piisavalt vett (vi-bratsiooni ei ole võimalik tuvastada) või vesi on juba liiga soe.		Kasutage vähemalt 1 l külma vett poti kohta.
Keetmine funktsioon peatub oota-matult.	Keedunõud ei ühildu selle funktsioo-niga. Funktsioon ei suuda tuvastada keeva vee tekitatud vibratsiooni. Keedunõud võivad olla keeduvälja jaoks liiga väikesed.	Ärge kasutage seda funktsiooni nak-kekindla pinnakattega kööginõude-ga. Keetke rohkem vett või liikuge kül-male väljale. Ärge lisage soola en-ne, kui vesi jõuab keemistempera-tuurini. Veenduge, et keedunõu läbimõõt vastaks keeduvälja suurusele. Pan-ge keedunõu valitud keeduvälja kes-kele.
Pannil praadimine funktsioon ei käi-vitu.	Funktsioon on saadaval ainult vali-tud väljade jaoks.	Liikuge väljale, mille jaoks funktsi-oon on saadaval. Vt jaotist „Toote kirjeldus“.
Pannil praadimine funktsiooniga kuumutamine võtab kaua aega.	Kööginõu on liiga väikene, liiga ras-ke või põhi on ebatasane.	Vaadake jaotist ""Nõuanded ja soo-vitused".

9.2 Kui te ei leia lahendust ...

Kui te ei suuda probleemile ise lahendust leida, siis võtke ühendust edasimüuja või teeninduskeskusega. Esitage andmed andmesildilt. Veenduge, et kasutasite pliidiplaati õigesti. Vastasel juhul on

hooldustehniku või edasimüüja poolt teostatav hooldus tasuline ka garantiiaja jooksul. Teavet garantiiperiooodi ja volitatud hoolduskeskuste kohta leiate hooldusjuhendist.

10. TEHNILISED ANDMED

10.1 Andmesilt

Mudel EIS6149 Tootekood (PNC) 949 599 477 00

Tüüp 62 B4A 01 EA 220 - 240 V / 400 V 2N, 50 Hz

Induktsioon 7.35 kW Valmistatud: Saksamaa

Seerianr 7.35 kW

ELECTROLUX

10.2 WiFi ühendus

WiFi sagedus 2400 - 2483,5 MHz

EIRP max 20 dBm / 100 mW

10.3 Keeduväljade tehnilised näitajad

Keeduväli Nimivõimsus (mxsoojusaste) [W]	Boost [W] Boost maksi-mumkestus[min]	Kööginõu läbi-mõõt [mm]
Vasak eesmine 2300 3200 10 125 - 210
Vasak tagumine 2300 3200 10 125 - 210
Parem eesmine 1400 2500 4 125 - 145
Parem tagumine 1800 2800 10 145 - 180

Keeduväljade võimsus võib tabelis toodud andmetest veidi erineda. See muutub olenevalt keedunõude matrejalist ja mõõtmetest.

Optimaalse soojusülekande tagamiseks kasutage kööginõusid, mille põhja läbimõõt

on sarnane keeduvälja suurusega (st max kööginõu läbimõõdu väärtusega tabelis). Ärge kasutage kööginõusid, mille läbimõõt on suurem keeduvälja läbimõõdust.

11. ENERGIATÕHUSUS

11.1 Tooteteave vastavalt ELi ökodisaini määrustele

Mudeli tunnus EIS6149
Pliidi tüüp		Sisseehitatud pliit
Toidukuumtöötlemisvööndite arv		4
Kuumutustehnoloogia		Induktsioon
Ringikujuliste toidukuumtöötlemisvööndite läbimõõt (Ø)	Parem eesmine	14.5 cm
	Parem tagumine	18.0 cm
Mitte-ringikujulise toidukuumtöötlemisvööndi pikkus (P) ja laius (L)	Vasak eesmine	P 22.3 cm
		L 21.8 cm
Mitte-ringikujulise toidukuumtöötlemisvööndi pikkus (P) ja laius (L)	Vasak tagumine P 22.3 cm
		L 21.8 cm
Toidukuumtöötlemisvööndi energiatarbimine (EC electric cooking)	Vasak eesmine	184.4 Wh/kg
	Vasak tagumine	184.4 Wh/kg
	Parem eesmine	181.7 Wh/kg
	Parem tagumine	174.5 Wh/kg
Pliidi energiatarbimine (EC electric hob) 181.3 Wh/kg

IEC / EN 60350-2 – Kodumajapidamises kasutatavad elektrilised toiduvalmistusseadmed – 2. osa: Pliidiplaadid – Toimivuse möötemeetodid.

Alljärgnevate soovituste järgimisel saate igapäevase toiduvalmistamise ajal energiat säästa.

• Kui kuumutate vett, kasutage ainult vajalikku kogust.
  • Võimalusel pange nõule alati kaas peale.
• Pange nõu otse keeduala keskele.
• Toidu soojashoidmiseks või sulatamiseks kasutage jääkkuumust.

11.3 Tooteteave energiatarbimise ja kohaldatava vähese energiatarbega režiimini jõudmiseks kuluva maksimaalse aja kohta

Väljalülitatud režiimis tarbitav võimsus 0.5 W
Võimsustarve võrgu-ooterežiimis 2.0 W
Maksimaalne aeg, mis kulub seadmel automaatselt kohaldatavale väikese energia-tarbega režiimini jõudmiseks	2 min

Juhtmeta võrguühenduse aktiveerimise ja deaktiveerimise juhiste saamiseks vaadake peatükki "Enne esimest kasutamist".

12. JÄÄTMEKÄITLUS

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed ringlusse. Ärge visake sümboliga tähistatud

seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse.
