Тип продукта	Электрическая плита с духовкой
Модель	Electrolux EIS6149
Марка	Electrolux
Вид варочной поверхности	Керамическая (стеклокерамика)
Количество конфорок	4
Тип духовки	Электрическая, с конвекцией
Объём духовки	70 л
Габариты (ШxВxГ)	60 x 85 x 60 см
Вес нетто	48 кг
Напряжение питания	230 В, 50 Гц
Мощность подключения	9,5 кВт
Класс энергопотребления	A
Функции духовки	Верх+низ, гриль, конвекция, разморозка
Управление	Поворотные ручки, таймер
Освещение духовки	Да, галогенная лампа
Очистка	Керамическая поверхность, эмалированное покрытие
Безопасность	Защита от перегрева, блокировка панели, автоматическое отключение
Запасные части	Доступны через сервисные центры Electrolux
Комплектация	Противень, решётка, инструкция
Цвет	Серебристый (нержавеющая сталь)

Часто задаваемые вопросы - EIS6149 ELECTROLUX

Как установить плиту Electrolux EIS6149?

Установку должен выполнять квалифицированный специалист. Плита подключается к однофазной сети 230 В через отдельный автоматический выключатель 32 А. Важно обеспечить вентиляционный зазор между задней стенкой прибора и стеной (минимум 5 см). Дверца духовки должна свободно открываться.

Что делать, если варочная панель не нагревается?

Проверьте электропитание и автоматический выключатель. Если индикатор конфорки мигает, возможно, активирована блокировка панели. Для разблокировки нажмите и удерживайте кнопку блокировки (обычно с символом замка) в течение 3 секунд.

Как чистить стеклокерамическую поверхность?

Используйте специальный скребок для удаления пригоревших остатков, затем протрите поверхность мягкой тканью с моющим средством для стеклокерамики. Не используйте абразивные губки или порошки.

Что означает символ 'F' на дисплее духовки?

Код ошибки 'F' указывает на неисправность датчика температуры или системы управления. Попробуйте выключить плиту на 5 минут и включить снова. Если ошибка повторяется, обратитесь в сервисный центр.

Можно ли использовать алюминиевую фольгу в духовке?

Да, но не помещайте фольгу на дно духовки и не закрывайте вентиляционные отверстия. Используйте фольгу для запекания на решётке.

Как заменить лампочку в духовке?

Отключите питание плиты. Снимите стеклянную крышку лампы (поворотом против часовой стрелки). Замените лампу на новую (галогенная, 40 Вт, цоколь G9). Установите крышку обратно.

Почему духовка не греет до заданной температуры?

Возможно, открыта дверца, неисправен датчик температуры или неправильно выбран режим. Проверьте настройки и убедитесь, что дверца закрыта. Если проблема остаётся, вызовите мастера.

Как использовать функцию конвекции?

Выберите режим 'Конвекция' (значок вентилятора). Установите температуру на 20°C ниже, чем в обычном режиме. Горячий воздух равномерно распределяется, позволяя готовить на нескольких уровнях одновременно.

Какие размеры противня подходят для этой модели?

Стандартный противень размером 40 x 30 см. В комплекте идёт один глубокий противень. Также можно приобрести дополнительные принадлежности Electrolux.

Как снять блокировку панели управления?

Нажмите и удерживайте кнопку с символом замка (обычно это кнопка 'Стоп' или 'Блокировка') в течение 3-5 секунд, пока не погаснет индикатор. Функция блокировки предотвращает случайное включение конфорок.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ EIS6149 ELECTROLUX

RU Инструкция по эксплуатации | Варочная панель 416

Риск от пожар или токов удар.

Вж. глава "Безопасност".

3.1 Преди монтажа

N Синьо и синьо N Синьо и синьо

Вж. глава "Безопасност".

Вж. глава "Безопасност".

6.9 Опции на таймера

EkoTаймер

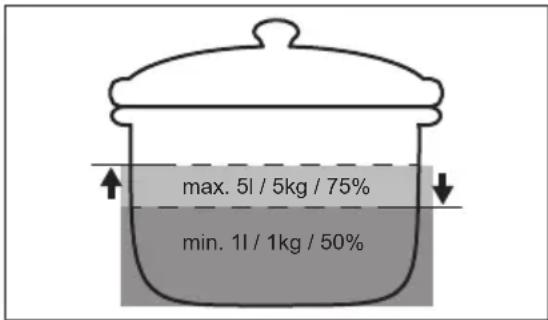

6.15 ФУНКЦИИ: Кипване

картофите) варира между 1-5 кг.

Осветление на аспиратора

6.20 Звук на бутоните / Сила на звука

Вж. глава "Безопасност".

Вж. глава "Безопасност".

8.1 Обща информация

Вж. глава "Безопасност".

9.2 Ако не можете да намерите решение...

Потребление на енергия в режим Изкл. 0.5 W

Енергийна консумация в режим Готовност в мрежа 2.0 W

6.8 Keep Warm mode (Жылы устау режимі)

Таймер дереву басталады.

7. СОЗКОМЕКТЕР ЖЭНЕ КЕНЕСТЕР

АБАЙЛАНЫЗ!

10. ТЕХНИКАЛЫК ДЕРЕКТЕР

12. КОРШАФАН ОРТАФА КАТЫСТЫ ЖАФДАЙЛАР

2. БЕЗБЕДНОСНИ УПАТСТВА

2.1 Монтажа

ПРЕДУПРЕДУВАЊЕ!

N Сина и сина N Сина и сина

Светло на аспираторот

7. НАПОМЕНИ И КОРИСНИ СОВЕТИ

ПРЕДУПРЕДУВАЊЕ!

Проблем Можно причина Решение

10. ТЕХНИЧКИ ПОДАТОЦИ

10.1 Плочка со спецификации

Модел EIS6149 PNC 949 599 477 00

Typ 62 B4A 01 EA 220 - 240 V / 400 V 2N, 50 Hz

Индукција 7.35 kW Произведено во: Германија

Сер.6р. 7.35 kW

ELECTROLUX

10.2 WiFi врска

10.3 Спецификации за ринглите

11. ЕНЕРГЕТСКА ЕФИКАСНОСТ

N Плава и плава N Плава и плава

6.7 OptiHeat Control (тростепени индикатор преостале топлоте)

⚠️ УПОЗОРЕЊЕ!

III – Наставите с припремом,

Добро пожаловать в Electrolux! Благодарим вас за то, что вы остановили свой выбор на нашем изделии.

Рекомендации по использованию изделия, брошюры, руководство по устранению неисправностей, информацию о техническом обслуживании и ремонте можно найти на странице: www.electrolux.com/support

Право на изменения сохраняется.

СОДЕРЖАНИЕ

1. ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ.... 416
2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ....419
3. УСТАНОВКА....422

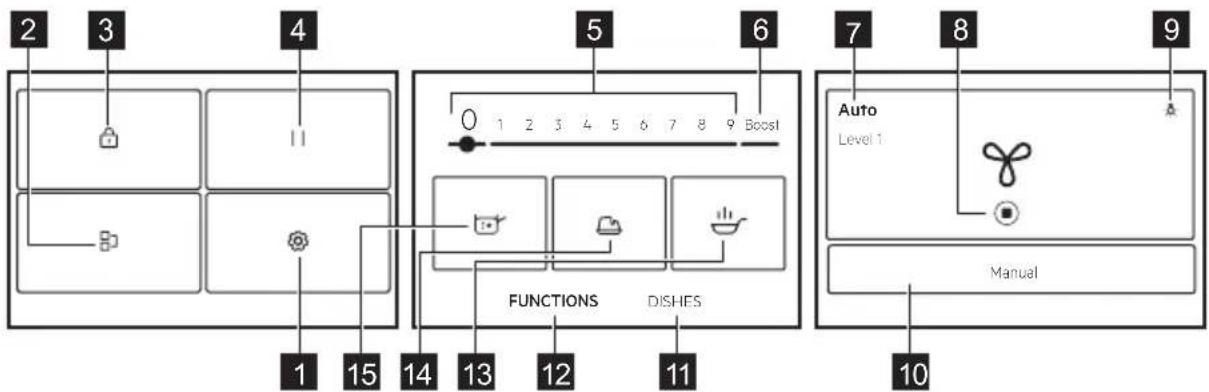

4. ОПИСАНИЕ ПРИБОРА.... 424
5. ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ.... 427
6. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ.....428
7. УКАЗАНИЯ И РЕКОМЕНДАЦИИ 437
8. УХОД И ОЧИСТКА....439
9. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ...... 440
10. ТЕХНИЧЕСКИЕ ДАННЫЕ....444
11. ЭНЕРГЕТИЧЕСКАЯ ЭФФЕКТИВНОСТЬ 444
12. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ..... 445

1. ⚠ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

Перед установкой и эксплуатацией прибора внимательно ознакомьтесь с приложенной инструкцией. Изготовитель не несет ответственности за какие-либо травмы или ущерб, возникшие вследствие неправильной установки или эксплуатации. Всегда храните эту инструкцию в безопасном и доступном месте для последующего использования.

1.1 Безопасность детей и лиц с ограниченными возможностями

- Этот прибор может использоваться детьми старше восьми лет и лицами с ограниченными физическими, сенсорными или умственными способностями и с недостаточным опытом или знаниями только при условии нахождения под присмотром лица,

отвечающего за их безопасность, или после получения соответствующих инструкций, позволяющих им безопасно эксплуатировать изделие и дающих им представление об опасности, связанной с его эксплуатацией. Детям младше 8 лет и лицам с ярко выраженными и комплексными нарушениями здоровья запрещается находиться рядом с прибором без постоянного присмотра.

• Дети должны находиться под присмотром для недопущения игр с прибором и мобильными устройствами с установленным на них специальным приложением.
• Храните все упаковочные материалы вне досягаемости детей и утилизируйте их надлежащим образом.
• ВНИМАНИЕ! Прибор и его открытые элементы сильно нагреваются во время эксплуатации. Не подпускайте детей и домашних животных к прибору во время его использования, а также когда прибор еще не успел остыть.
• Если прибор оснащен устройством защиты детей, его следует включить.
• Очистка и доступное пользователю техническое обслуживание прибора не должны выполняться детьми без присмотра.

1.2 Общая безопасность

• Данный прибор предназначен исключительно для приготовления пищи.
• Данный прибор предназначен для бытового применения в отдельном домохозяйстве.

• Данный прибор можно использовать в офисах, гостиничных номерах, мини-гостиницах типа «ночлег и завтрак», сельских жилых домах и других аналогичных помещениях, где такое использование не превышает (среднего) уровня бытового использования.

• ВНИМАНИЕ! Прибор и его открытые элементы сильно нагреваются во время эксплуатации. Будьте осторожны! Не прикасайтесь к нагревательным элементам.

• ВНИМАНИЕ! Не оставляйте на плите без присмотра продукты, готовящиеся на жире или масле, это может представлять опасность и привести к пожару.
• Дым является признаком перегрева. Ни в коем случае не пытайтесь залить пламя водой. Выключите прибор и накройте пламя, например, противопожарным одеялом или крышкой.
• ВНИМАНИЕ! Подключение прибора к электросети не должно выполняться через внешние переключающие устройства, например, таймеры, а также через электрические цепи, регулярно включаемые и выключаемые поставщиком электроэнергии.
• ПРЕДУПРЕЖДЕНИЕ. Не оставляйте прибор без присмотра во время приготовления (даже в автоматическом режиме). Короткий процесс приготовления необходимо контролировать постоянно.
• ВНИМАНИЕ! Опасность возгорания: не используйте варочные поверхности для хранения каких-либо предметов.
• Не кладите металлические предметы, такие как ножи, вилки, ложки и крышки на варочную поверхность, так как возможно их сильное нагревание.
• Не эксплуатируйте прибор до его установки во встроенную мебель.
• Не используйте для очистки прибора подаваемую под давлением воду и пар.
• После использования выключите конфорку, установив ее ручку управления в соответствующее положение. Не полагайтесь на датчик обнаружения посуды.
• ВНИМАНИЕ! При обнаружении трещин на поверхности выключите прибор во избежание поражения электрическим током. Если прибор подключен к электросети напрямую с помощью клеммной колодки,

извлеките плавкий предохранитель, чтобы отсоединить прибор от сети. В любом случае необходимо обратиться в авторизованный сервисный центр.

• В случае повреждения кабеля питания во избежание несчастного случая он должен быть заменен изготовителем, авторизованным сервисным центром или другим компетентным специалистом.
• ВНИМАНИЕ! Используйте только защиту варочной поверхности, которая была разработана производителем прибора для приготовления пищи, обозначена производителем прибора в инструкциях как пригодная для использования с данным прибором или встроена в прибор. Использование ненадлежащей защиты может стать причиной несчастного случая.

2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

2.1 Установка

ВНИМАНИЕ!

Установка прибора должна осуществляться только квалифицированным специалистом.

ВНИМАНИЕ!

Существует риск повреждения прибора или получения травмы.

• Удалите всю упаковку.
• Не устанавливайте и не подключайте прибор, имеющий повреждения.
• Следуйте инструкциям по установке, входящим в комплект прибора.
• Обеспечьте наличие минимально допустимых зазоров между соседними приборами и предметами мебели.
• Всегда будьте осторожны при перемещении прибора, поскольку он тяжелый. Всегда используйте защитные перчатки и закрытую обувь.

• Поверхности срезов столешницы необходимо покрыть герметиком во избежание их разбухания под воздействием влаги.

• Защитите днище прибора от пара и влаги.

• Не устанавливайте прибор рядом с дверьми или под окнами. Это позволит избежать падения с прибора горячей кухонной посуды при открывании двери или окна.
• На дне каждого прибора установлены вентиляторы охлаждения.
• При установке прибора над выдвижным ящиком:

– Не храните небольшие предметы или листы бумаги, которые могут быть затянуты внутрь и повредить вентиляторы охлаждения или ухудшить работу системы охлаждения.
– Между прибором и предметами, хранящимися в ящике, обязательно должен быть зазор размером не менее 2 см.

- Уберите какие бы то ни было разделительные панели, установленные в мебели под прибором.

2.2 Подключение к электросети

ВНИМАНИЕ!

Существует риск пожара и поражения электрическим током.

• Все электрические подключения должны выполняться квалифицированным электриком.
• Прибор должен быть заземлен.
  • Перед выполнением каких-либо операций с прибором его следует отключить от сети электропитания.
• Убедитесь, что параметры, указанные на табличке с техническими данными, соответствуют характеристикам электросети.
• Убедитесь в правильности установки прибора. Неплотно зафиксированный сетевой шнур или вилка, которая неплотно держится в розетке (если это применимо к данному прибору), может привести к перегреву контактов.
• Используйте правильный сетевой кабель.
• Не допускайте спутывания электропроводов.
• Убедитесь, что установлена защита от поражения электрическим током.
• Используйте оправку кабеля.
• При подключении прибора к розетке убедитесь, что сетевой шнур или вилка (если это применимо к данному прибору) не касается горячего прибора или горячей посуды.
• Не пользуйтесь тройниками и удлинителями.
• Убедитесь, что вилка сетевого кабеля (если это применимо) или сетевой кабель не повреждены. Для замены поврежденного сетевого кабеля обратитесь в наш авторизованный сервисный центр или к электрику.
• Детали, защищающие токоведущие или изолированные части прибора, должны быть закреплены так, чтобы их было невозможно удалить без специальных инструментов.
  • Вставляйте вилку сетевого кабеля в розетку только в конце установки прибора. Убедитесь, что после установки прибора к вилке сетевого шнура есть свободный доступ.

- Не подключайте прибор к розетке электропитания, если она плохо закреплена или если вилка неплотно входит в розетку.

- Для отключения прибора от электросети не тяните за кабель электропитания. Всегда беритесь за вилку сетевого шнура.

- Следует использовать подходящие размыкающие устройства: автоматические выключатели, предохранители (резьбовые плавкие предохранители следует выкручивать из гнезда), УЗО и контакторы.

- Прибор должен быть подключен к электросети через устройство для изоляции, позволяющее отсоединять от сети все контакты. Устройство для изоляции должно обеспечивать зазор между разомкнутыми контактами не менее 3 мм.

- Если на экране отображается код E3, немедленно отключите варочную панель, проверьте правильность подключения к электросети, а также напряжение в ней.

2.3 Использование

ВНИМАНИЕ!

Существует риск травмы, ожогов и поражения электрическим током.

• Не вносите изменения в конструкцию данного прибора.
  • Перед первым использованием удалите всю упаковку, наклейки и защитную пленку (если применимо).
• Убедитесь, что вентиляционные отверстия не заблокированы.
• Не оставляйте прибор без присмотра во время его работы.
• После каждого использования выключайте конфорки.
• Не кладите на конфорки столовые приборы или крышки кастрюль. Они могут сильно нагреться.
• При использовании прибора не касайтесь его мокрыми руками. Не касайтесь прибора, если на него попала вода.
• Не используйте прибор в качестве столешницы и не допускайте

непосредственного соприкосновения продуктов с ним.

• В случае образования на приборе трещин немедленно отключите его от сети электропитания во избежание поражения электрическим током.
• Пользователи с имплантированными кардиостимуляторами не должны приближаться к работающему прибору с индукционными конфорками ближе, чем на 30 см.
• Горячее масло может разбрызгиваться, когда вы помещаете в него пищевые продукты.
• Не используйте алюминиевую фольгу или другие материалы между варочной поверхностью и кухонной посудой, если иное не указано производителем этого прибора.
• Используйте только аксессуары, рекомендованные производителем для этого прибора.

ВНИМАНИЕ!

Риск возгорания и взрыва.

• При нагреве жиры и масла могут выделять легковоспламеняющиеся пары. Во время приготовления не допускайте контакта жиров и масел с открытым пламенем или нагретыми предметами.
• Образуемые нагретым маслом пары могут привести к самопроизвольному возгоранию.
• Использованное масло может содержать остатки пищи, что может привести к его возгоранию при более низких температурах по сравнению с маслом, которое используется в первый раз.
• Не ставьте на прибор или рядом с ним легковоспламеняющиеся материалы или пропитанные ими предметы.

ВНИМАНИЕ!

Существует риск повреждения прибора.

- Во избежание ожогов не ставьте на панель управления горячую кухонную посуду.

• Не кладите на стеклянную поверхность варочной поверхности горячие крышки сковород.
• Не позволяйте жидкости полностью выкипать из посуды.
• Следите за тем, чтобы на прибор не падали предметы или кухонная посуда. Поверхность может быть повреждена.
• Не включайте конфорки без кухонной посуды или с пустой кухонной посудой.
• Посуда, изготовленная из чугуна или с поврежденным дном, может привести к появлению царапин на стеклянной или стеклокерамической поверхности. Всегда поднимайте эти предметы при их перемещении на варочной панели.

2.4 Термощуп

ВНИМАНИЕ!

Существует опасность травмы и ожогов.

• Используйте Термощуп по назначению. Не используйте его для того, чтобы открывать или поднимать какие-либо предметы.
• Используйте только рекомендованный для данной варочной панели Термощуп, и не более одного одновременно.
• Не используйте его в случае, если он неисправен или поврежден.
• Не используйте Термощуп в духовом шкафу или микроволновой печи.
• Позаботьтесь о том, чтобы Термощуп всегда находился внутри продукта или был погружен в жидкость, по крайней мере, до минимальной отметки.
• Необходимо очищать Термощуп до и после каждого использования. Будьте осторожны, кончик Термощуп острый.
• Используйте только нейтральные средства для очистки. Не используйте абразивные средства, абразивные губки, растворители или металлические предметы. Не мойте Термощуп в посудомоечной машине. Силиконовая ручка может потерять цвет; это не влияет на рабочие характеристики Термощуп.
• Для хранения и зарядки Термощуп используйте оригинальную упаковку.

• Перед помещением Термощуп в зарядное устройство убедитесь, что он холодный, чистый и сухой.
- Храните Термощуп в безопасном, сухом месте, недоступном для детей.

2.5 Уход и очистка

• Во избежание повреждения покрытия прибора производите его регулярную очистку.
  • Перед каждой очисткой выключайте прибор и давайте ему остыть.
• Очистите прибор мягкой тканью, смоченной в . Используйте только нейтральные моющие средства. Не используйте абразивные средства, абразивные губки, растворители или металлические предметы, если не указано иное.

2.6 Сервис

• Для ремонта прибора обратитесь в авторизованный сервисный центр. Используйте только оригинальные запасные части.
• О лампах внутри прибора и лампах, продаваемых отдельно в качестве

запасных частей: данные лампы рассчитаны на работу в бытовых приборах в исключительно сложных температурных, вибрационных и влажностных условиях или предназначены для передачи информации о рабочем состоянии прибора. Они не предназначены для использования в других приборах и не подходят для освещения бытовых помещений.

2.7 Утилизация

ВНИМАНИЕ!

Существует опасность получения травм или удушья.

• Для получения информации о надлежащей утилизации прибора обратитесь в местные органы управления.
• Отключите прибор от сети электропитания.
• Обрежьте кабель электропитания как можно ближе к прибору и утилизируйте его.

3. УСТАНОВКА

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

3.1 Перед установкой

Перед установкой варочной панели перепишите с таблички с техническими данными перечисленные ниже сведения. Табличка с техническими данными находится на днище варочной панели.

Серийный номер ......

3.2 Встраиваемые варочные панели

Эксплуатация встраиваемых варочных панелей разрешена только после их монтажа в мебель, предназначенную для встраиваемых варочных панелей и отвечающую необходимым стандартам.

3.3 Соединительный кабель

• Варочная панель поставляется с сетевым шнуром.
• При замене поврежденного сетевого шнура используйте кабель: H05V2V2-F выдерживающего температуру 90 °C и выше. Минимальное сечение каждого провода кабеля должно соответствовать сечению, указанному в таблице ниже. Обратитесь в местный сервисный центр. Замену сетевого шнура должен выполнять только квалифицированный электрик.

ВНИМАНИЕ!

Все электрические подключения должны производиться квалифицированным электриком.

ПРЕДУПРЕЖДЕНИЕ

Запрещается использовать шнуры со штепсельными вилками для подключения прибора.

ПРЕДУПРЕЖДЕНИЕ

Не сверлить и не паять концы проводов. Это запрещено.

ПРЕДУПРЕЖДЕНИЕ

Не подключайте кабель без концевой гильзы.

Однофазное подключение

1. Удалите концевую гильзу кабеля с черного и коричневого проводов.
2. Снимите часть изоляции с концов проводов коричневого и черного цвета.
3. Подсоедините концы проводов черного и коричневого цвета.
4. Наденьте новую гильзу на конец общего провода (требуется специальный инструмент).

Двухфазное подключение: 400 В2N\~ Однофазное подключение: 220 - 240 В\~

5 x 1,5 mm² или 4 x 2,5 mm² 5 x 1,5 mm² или 3 x 4 mm²

Зеленый – желтый Зеленый – желтый

N Синий и синий N Синий и синий

L1 Черный L Черный и коричневый

L2 Коричневый

3.4 Сборка

При установке варочной панели под вытяжкой ознакомьтесь с инструкциями по установке вытяжки, в которых приведены данные о минимальном расстоянии между приборами.

В случае установки прибора над выдвижным ящиком система вентиляции

варочной поверхности может во время приготовления нагревать предметы, хранящиеся в ящике.

Найдите видеоинструкцию «Установка индукционной варочной панели Electrolux — установка в столешницу». Для этого введите в поле поиска полное название, указанное на иллюстрации ниже.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

4.1 Функциональные элементы варочной поверхности

1 Индукционные конфорки
2 Панель управления

i

Подробные сведения о размерах конфорок см. в главе «Технические данные».

4.2 Расположение панели управления

Основное меню

Символ Описание
1	➊	Включение и выключение варочной панели.
2	➌	Окошко коммутатора инфракрасных сигналов системы Hob 2 Hood. Не закрывайте его посторонними предметами.
3	➌	Зона с функциями Жарение и Варка.
4	➌	Зона с функцией Варка.
5	...	Ярлык для Bridge. Объединение двух расположенных рядом конфорок для создания одной конфорки или разделения объединенных конфорок.
6	➎	Настройка функций вытяжки.
7	➌➌	Открытие экрана данных конфорки.
8	➌	Открытие Меню.
9	➎	Индикатор WiFi.

Расширенный вид

Список режимов может быть различным в зависимости от версии программного обеспечения.

Символ Описание
1		Настройки. Открытие настроек варочной панели.
2		Bridge. Объединение двух левых конфорок, в результате чего они работают как одна конфорка.
3		Lock. Блокировка / разблокировка панели управления.
4	||	Пауза. Перевод всех работающих конфорок на минимальный уровень нагрева.
5	1 - 9 Установка мощности нагрева.
6	Boost Включение максимального уровня нагрева.
7	Ручной режим / Auto	Отображение текущей настройки вентилятора вытяжки.
8		Остановка / перезапуск вытяжки.
9		Включение или выключение освещения вытяжки.
10	Ручной режим / Auto	Переключение вытяжки в ручной или автоматический режим.
11	Блюда Выбор предоставленных автоматических программ для различных видов блюд.
12	ФУНКЦИИ Выбор автоматических программ для различных способов приготовления.
13		Жарение. Жарение продуктов с автоматическим контролем уровней нагрева для приготовления различных видов блюд.
14		Растапливание. Растапливание различных продуктов, например, шоколада или сливочного масла.
15		Варка. Для автоматической регулировки температуры воды, чтобы она не переливалась по достижении точки кипения.

Символ Описание

Навигация по дисплею

Символ Описание
OK	Для подтверждения выбора или настроек.
X	Для закрытия всплывающего окна.
	Свертывание или развертывание инструкций на дисплее.
	Включение или выключение опции.
〈〉	Перемещение на один уровень вперед или назад по Меню.

5. ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

5.1 Навигация по дисплею

Для перехода между экранами коснитесь символов в нижней части экрана. Вы также можете провести пальцем влево для управления настройками Hob²Hood или вправо для перехода к Меню.

Если дисплей не реагирует немедленно, убедитесь, что вы коснулись центра выбранного символа/опции или попытайтесь нажать его немного позже.

5.2 Первое подключение к электросети

При первом подключении варочной панели к сети электропитания необходимо установить Выбрать язык, Яркость, громкость и Тоны кнопок.

Данные настройки можно изменить в меню Меню > Настройки > Настройка. См. раздел «Ежедневное использование».

5.3 FlexPower

FlexPower определяет общий уровень используемой варочной панелью мощности в пределах установленных в доме предохранителей.

Заводская настройка прибора соответствует максимальному уровню мощности. Если подключение не позволяет использовать полную мощность, ее можно изменить.

Если уровень мощности ниже 2000 Вт, активировать какие-либо автоматические программы (Блюда или ФУНКЦИИ) невозможно.

1. Включите варочную панель.
2. Убедитесь, что все конфорки выключены.
3. Коснитесь на дисплее, чтобы открыть Меню.
4. Выберите последовательно Настройки > Настройка > FlexPower, а затем выберите подходящий уровень мощности.
5. Нажмите или . Для подтверждения выбора следуйте инструкциям на дисплее.

ПРЕДУПРЕЖДЕНИЕ

Убедитесь, что выбранный уровень мощности соответствует номиналу предохранителей, установленных на домашнем электрощите.

5.4 Безпроводное подключение/подключение к приложению

Для использования приложения варочная панель должна быть подключена к беспроводной сети. WiFi включена по умолчанию.

1. Коснитесь .
2. Выберите Настройки > Подключения > WiFi.
3. Коснитесь, чтобы активировать WiFi.

Теперь варочная панель готова к подключению к беспроводной сети и приложению.

1. Коснитесь ПОДКЛЮЧЕНИЕ.
2. Загрузите приложение. Отсканируйте QR-код, расположенный на задней стороне обложки руководства пользователя, или загрузите

приложение непосредственно из магазина приложений.

1. Откройте приложение и зарегистрируйтесь, чтобы получить учетную запись.
2. Добавьте новый прибор.
3. Следуйте инструкциям в приложении, чтобы завершить процесс подключения.

Изменение/деактивация сетевого подключения

Чтобы отключить варочную панель от домашней сети:

1. Коснитесь

2. Выберите Настройки > Подключения > WiFi:

3. Чтобы отключить прибор от беспроводной сети, нажмите ОТКЛЮЧЕНИЕ.

4. Для выключения WiFi коснитесь

Для подключения варочной панели к новой беспроводной сети см. раздел «Беспроводное подключение/подключение приложения» выше.

6. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

6.1 Включение или выключение

Коснитесь на одну секунду ①, чтобы включить или выключить варочную панель.

6.2 Автоматическое выключение

Данная функция автоматически выключает варочную панель, если:

• выключены все конфорки.
- не установлен уровень нагрева после включения варочной панели.
- панель управления чем-либо залита, или на ней что-либо находится дольше десяти секунд (сковорода, тряпка и

т.п.). Выдается звуковой сигнал, и варочная панель выключается. Удалите предмет или очистите панель управления.

• Варочная панель становится слишком горячей (например, когда жидкость в кастрюле полностью выкипает). Перед использованием варочной панели дайте конфорке остыть.
• используется неподходящая кухонная посуда, или на конкретной конфорке отсутствует посуда. Индукционная конфорка выключается автоматически через 50 секунд.
• Вы не выключили конфорку и не изменили уровень нагрева. Через некоторое время выдается значок, и варочная панель выключается.

Соотношение уровня нагрева и времени, после которого варочная панель выключается:

Настройки нагрева Варочная панель выключается через

1 - 2 6 часов

3 - 5 5 часов

6 4 часа

7 - 9 1,5 часа

При использовании Жарение варочная панель выключается через 1,5 часа. При использовании Растапливание варочная панель выключается через 6 часов.

6.3 Обнаружение посуды

Данная функция определяет наличие кухонной посуды на конфорках и выключает их, если во время приготовления не обнаружено посуды.

• Если вы поставите посуду на конфорку до включения прибора, на экране данных этой конфорки отобразится панель управления серого цвета.
• Панель не отображается, если на конфорке нет посуды или посуда не обнаруживается из-за неправильного размещения или неподходящего материала.
• Если вы снимите посуду с включенной конфорки и на время уберете ее в сторону, экран данных соответствующей конфорки начнет мигать. Если вы не поставите посуду обратно на включенную конфорку в течение 120 секунд, конфорка автоматически выключится. Чтобы возобновить процесс приготовления, обязательно поместите посуду обратно на конфорки до истечения указанного времени.

6.4 Использование конфорок

Индукционные конфорки автоматически подстраиваются под размер дна посуды.

Для обеспечения оптимальной теплопередачи используйте кухонную посуду с днищем, диаметр которой совпадает с размером конкретной конфорки (см. максимальное значение диаметра кухонной посуды в разделе «Технические данные» > «Спецификация конфорок»). Убедитесь, что ваша посуда подходит для использования на индукционных варочных панелях. Подробнее о типах посуды см. в главе «Указания и рекомендации».

Для включения конфорки поместите посуду в центр конфорки и коснитесь символа соответствующей конфорки. На дисплее отобразятся доступные программы. Установите уровень нагрева или выберите одну из автоматических функций. Чтобы вернуться к основному виду, коснитесь символа ✗ в правом верхнем углу.

С помощью функции Bridge кухонная посуда большого размера может нагреваться двумя конфорками одновременно.

В случае работы других конфорок уровень нагрева нужной конфорки может быть ограничен. См. раздел «Система управления мощностью».

6.5 Настройки нагрева

1. Включите варочную панель.
2. Установите кастрюлю на выбранную конфорку и коснитесь символа соответствующей конфорки.
3. Коснитесь или проведите пальцем, чтобы установить требуемый уровень нагрева.

Значки уровней мощности 1-9 увеличиваются, а панель управления светится красным цветом и отображает текущую мощность. При выборе уровня мощности экран переходит в расширенный режим.

Уровень нагрева можно также изменить на экране данных конфорки. Чтобы перейти на экран данных конфорки, коснитесь центра расширенного экрана. Для

изменения уровня нагрева коснитесь — или +чтобы открыть расширенный экран, коснитесь уровня мощности.

6.6 Boost

Данная функция усиливает нагрев на индукционных конфорках. Данная функция может быть включена для конфорки только в течение ограниченного времени. По истечении этого времени конфорка автоматически возвращается к максимальному уровню нагрева.

1. Выберите конфорку.
2. Коснитесь Boost для включения функции.

Функция выключается автоматически. Чтобы вручную отключить эту функцию, выберите конфорку и измените уровень нагрева на «0».

Boost не работает, когда:

• Работает Bridge.
• Мощность в одной фазе недостаточна (см. раздел «Система управления мощностью»).

Максимальные значения продолжительности приведены в Главе «Технические данные».

6.7 OptiHeat Control (Трехступенчатый индикатор остаточного тепла)

ВНИМАНИЕ!

Если горит индикатор III /II, I существует риск ожогов от остаточного тепла.

Индукционные конфорки создают тепло, необходимое для приготовления пищи, непосредственно в днище установленной на них посуды. Стеклокерамика нагревается от тепла кухонной посуды.

Если конфорка еще горячая, включаются индикаторы. Они показывают уровень остаточного тепла используемых в данный момент конфорок:

III — продолжить приготовление,

II — поддержание тепла,

I — остаточное тепло.

Индикатор может также включиться:

• для соседних конфорок, даже если они не используются;
- когда на холодную конфорку помещают горячую посуду,
- когда варочная панель выклю чена, но конфорка еще горячая.

Индикатор исчезает после полного остывания конфорки.

6.8 Режим поддержания тепла

Данная функция сохраняет блюда в теплом состоянии при низком значении температуры.

Режим поддержания тепла можно использовать только в том случае, если конфорка еще теплая после завершения процесса приготовления (отображается значок остаточного тепла) и посуда стоит

на конфорке. Данная функция не работает при холодной конфорке.

1. Коснитесь, чтобы активировать Режим поддержания тепла.

Режим поддержания тепла работает до тех пор, пока не выключится.

1. Для выключения функции коснитесь в левом верхнем углу дисплея.

При необходимости можно установить таймер. См. главу «Опции таймера».

6.9 Опции таймера

ECO Timer

Данная функция используется для задания продолжительности работы конфорки за один цикл приготовления.

В целях экономии энергии нагреватель конфорки выключается до звукового сигнала ECO Timer. Время работы различается в зависимости от уровня нагрева и продолжительности процесса приготовления.

Данную функцию можно использовать, когда конфорка включена. Функцию можно задать для каждой отдельной конфорки.

1. Сначала установите уровень нагрева соответствующей конфорки, а затем установите параметры данной функции.

2. Коснитесь символа конфорки.

3. Коснитесь .

На дисплее появится меню таймера.

1. Установите Выключить конфорку поле, чтобы активировать функцию.

2. Установите время.

3. Коснитесь ОК для подтверждения.

Чтобы отменить выбор, можно также нажать ✘.

Вы можете изменить настройки функции ECO Timer во время приготовления:

коснитесь 📁 с таймером, а затем выберите РЕДАКТИРОВАТЬ.

По истечении времени таймера раздается звуковой сигнал и появляется всплывающее окно. Для выключения сигнала коснитесь ОК.

Чтобы выключить данную функцию, установите уровень нагрева на 0. Или коснитесь —со значением таймера, коснитесь ✘ подтвердите свой выбор, когда появится всплывающее окно.

Timer

Данную функцию можно использовать, когда конфорка включена.

Функция не влияет на другие одновременно работающие функции.

1. Выберите любую конфорку.

При этом на дисплее появляется соответствующий регулятор.

1. Коснитесь .

На дисплее появится меню таймера.

1. Чтобы включить данную функцию, уберите флажокВыключить конфорку .

2. Установите время.

3. Коснитесь ОК для подтверждения.

Чтобы отменить выбор, можно также нажать ✘.

Вы можете изменить настройки функции Timer во время приготовления: коснитесь

с таймером, а затем выберите РЕДАКТИРОВАТЬ.

По истечении времени таймера раздается звуковой сигнал и появляется всплывающее окно. Для выключения сигнала коснитесь ОК.

Чтобы отключить функцию Коснитесь символа по значением таймера, коснитесь символа ✗ подтвердите свой выбор при появлении всплывающего окна.

6.10 Bridge

Эта функция служит для объединения двух конфорок, в результате чего они работают как одна конфорка и имеют тот же уровень нагрева. Данную функцию можно использовать для приготовления в большой посуде.

Посуда должна накрывать центры обеих конфорок. Если посуда расположена между двумя центрами, данная функция не включается.

1. Поставьте посуду на конфорки.
2. Нажмите □Bridge. Можно также использовать ярлык **видимый в обзоре зоны.
3. Установите уровень нагрева. Чтобы отключить функцию, коснитесь знача Конфорки возобновляют работу независимо.

6.11 May3a

Данная функция переводит все работающие конфорки на наименьший уровень нагрева.

Вы не можете активировать эту функцию, если выполняется какая-либо автоматическая программа (Блюда или ФУНКЦИИ).

При работе функции возможно использование только символов ① и ВОЗОБНОВИТЬ. Все остальные символы на панели управления заблокированы.

Даная функция не отключает функции таймера. По окончании работы таймера коснитесь любого места на экране, чтобы выключить звуковой сигнал.

1. Коснитесь, чтобы открыть Меню.
2. Коснитесь, чтобы включить функцию.

Уровень нагрева снижается до (Режим поддержания тепла), и скорость вентилятора в режиме Ручной режим снижается до 1. Чтобы выключить функцию, коснитесь ВОЗОБНОВИТЬ.

Будут восстановлены предыдущие настройки нагрева.

6.12 Lock

Во время работы варочной панели можно заблокировать панель управления. Это предотвращает случайное изменение уровня нагрева.

1. Установите уровень нагрева.
2. Коснитесь, чтобы открыть Меню.
3. Коснитесь, чтобы включить функцию.

Для выключения функции в нажмите и удерживайте РАЗБЛОКИРОВАТЬ в течение 4 секунд.

i

При выключении варочной поверхности данная функция также выключается.

6.13 Child Lock

Эта функция предотвращает случайное использование варочной поверхности.

1. Коснитесь, чтобы открыть Меню.
2. Выберите Настройки > Опции > Child Lock.
3. Для включения функции включите переключатель и коснитесь букв E-U-O в алфавитном порядке.
   Чтобы отключить данную функцию, установите переключатель в положение «ВЫКЛ».

После включения может пройти некоторое время, прежде чем функция начнет работать.

6.14 ФУНКЦИИ: Жарение

Эта функция позволяет задать нужный уровень нагрева для жарки продуктов. Варочная панель подбирает температуру для разных видов блюд и поддерживает ее в процессе приготовления. После установки уровня мощности нагрева ручная регулировка температуры не требуется.

!

ПРЕДУПРЕЖДЕНИЕ

Используйте только холодную посуду. Не оставляйте варочную панель без присмотра во время работы данной функции.

1. Поставьте сковороду без масла и жира на одну из холодных конфорок слева. Можно использовать одну конфорку или подключить обе боковые зоны с помощью Bridge.
2. Выберите ФУНКЦИИ > Жарение.
3. Выберите уровень жарки.
   Начинается предварительный разогрев.
4. При необходимости установите таймер.

Сразу включается таймер.

Когда температура посуды достигнет заданного значения, раздастся звуковой сигнал и откроется новое выплывающее окно. Теперь можно налить масло на сковороду и выложить в нее продукты.

Чтобы закрыть окно и начать жарку, нажмите ОК. Чтобы остановить функцию вручную, нажмите 0 на панели управления.

Указания и рекомендации

• Переворачивайте продукты или регулируйте уровень нагрева в соответствии с инструкциями на дисплее.
• При необходимости уровень нагрева по умолчанию можно изменить.
• При жарке толстых кусочков или сырого картофеля закройте сковороду крышкой на первые 10 минут.
• Если сковорода тяжелая, нагрев может занять больше времени.
• Используйте кухонную посуду из листового металла для приготовления блюд при низком уровне нагрева во избежание ее повреждения.
• Не используйте тонкую эмалированную посуду. Она может перегреться и повредиться.

Подходящие сковороды для функции Жарение

Используйте кухонную посуду только с плоскими днищами. Чтобы проверить посуду на совместимость с функцией:

1. Переверните сковороду вверх дном.
2. Установите линейку на дно сковороды.
3. Постарайтесь поместить монету 1, 2 или 5 евроцента (или с аналогичной толщиной — примерно 1,7 мм) между линейкой и дном сковороды.

а. Если монету можно поместить между линейкой и сковородой, сковорода не подходит.

b. Если монета не помещается между линейкой и сковородой, сковорода подходит.

Данная функция автоматически регулирует уровень нагрева, чтобы вода не переливалась по достижении точки кипения.

i

Данная функция доступна на всех конфорках. При наличии остаточного тепла (I/II/III) на конфорке, которую вы хотите использовать, функция отключена. Подождите, пока конфорка остынет, чтобы воспользоваться этой функцией. Эта функция не работает посудой с антипригарным покрытием.

!

ПРЕДУПРЕЖДЕНИЕ

Не используйте эту функцию с пустой посудой. Не оставляйте варочную панель без присмотра во время работы данной функции.

1. Поместите на конфорку кастрюлю, заполненную как минимум 1 л водой.
2. Выберите ФУНКЦИИ > Варка.

3. При необходимости установите таймер.
   Сразу включается таймер.

4. Чтобы остановить функцию вручную, коснитесь в верхнем левом углу

дисплея

По достижении точки кипения варочная панель автоматически снижает уровень мощности нагрева. При необходимости его также можно отрегулировать вручную.

Указания и рекомендации

• Эта функция лучше всего подходит для кипячения воды и варки картофеля.
• При использовании чайников и гейзерных кофеварок функция может работать некорректно.
• Наполните кастрюлю холодной водой до половины или на три четверти, но не выше 4 см до ее края. Не используйте менее одного или более пяти литров воды. Общий вес воды (или воды и картофеля) должен находиться в пределах от 1 до 5 кг.

• Для оптимальных результатов берите только целый неочищенный картофель средних размеров. Позаботьтесь о том, чтобы посуда не была слишком плотно наполнена картофелем.
• Во время работы функции не создавайте сторонние вибрации, например блендером, и не оставляйте мобильный телефон рядом с прибором.
• В зависимости от вида блюда и посуды можно отрегулировать уровень нагрева после закипания.
• Когда вода закипит, добавьте соль.
• Используйте крышку для экономии энергии.

6.16 ФУНКЦИИ: Растапливание

Данную функцию можно использовать для растапливания продуктов, например шоколада или сливочного масла.

⚠️ ПРЕДУПРЕЖДЕНИЕ

Не оставляйте варочную панель без присмотра во время работы данной функции.

1. Поставьте посуду на конфорку.
2. Выберите ФУНКЦИИ > Растапливание.
3. При необходимости установите таймер.
4. Коснитесь ОК.
   Чтобы остановить функцию вручную, коснитесь в верхнем левом углу дисплея

6.17 Блюда

Данная функция помогает готовить продукты с помощью предварительно заданных программ, предназначенных для определенных категорий блюд. Доступность программ зависит от конфорки.

⚠️ ПРЕДУПРЕЖДЕНИЕ

Не оставляйте варочную панель без присмотра во время работы данной функции.

1. Поставьте посуду на конфорку. Можно использовать одну конфорку или подключить две боковые зоны с помощью Bridge.
2. Выберите Блюда.
3. Выберите тип блюда.
4. При необходимости установите таймер.
5. Следуйте указаниям на дисплее. В зависимости от вида продукта и выбранной программы можно задать и изменить детали приготовления, например, уровень готовности, уровень нагрева для жарки и т. д.

Указания и рекомендации

• Наиболее часто приготовляемые блюда автоматически добавляются в список Наиболее популярные.
• Можно вручную добавить программы в список Любимые программы ♥
• Некоторые программы можно скрыть, коснувшись ⚪ Чтобы восстановить

программы, перейдите в Настройки > Настройка > Блюда.

6.18 Hob ² Hood

Эта функция использует автоматику, которая связывает варочную панель с вытяжкой. Как варочная панель, так и вытяжка поддерживают соединение через порты инфракрасной связи. Скорость вращения вентилятора задается автоматически в зависимости от настроек режима работы и температуры самой горячей кухонной посуды на варочной панели. Вентилятором также можно управлять вручную с варочной панели или вытяжки.

i

При изменении скорости работы вентилятора на вытяжке соединение по умолчанию с варочной панелью отключается. Чтобы заново включить эту функцию, выключите и включите оба устройства.

i

На некоторых вытяжках данная функция по умолчанию может быть отключена. В таких случаях сначала включите функцию на вытяжке, а затем — на варочной панели. Более подробная информация приведена в руководстве пользователя к вытяжке.

Автоматическая настройка вентилятора

Чтобы установить вытяжку в автоматический режим, выберите одну из следующих заданных скоростей вентилятора: Режимы: 2–6. Вытяжка реагирует при каждом включении варочной поверхности. Предусмотрен режим работы варочной панели, включающий только освещение: 1.

1. Коснитесь.
2. Выберите Настройки > Hob²Hood.

3. Нажмите переключатель, чтобы включить вытяжку.
   Все автоматические режимы отображаются в виде списка.

4. Выберите режим.

5. Коснитесь или, чтобы сохранить выбор и оставить. Чтобы посмотреть текущую скорость вентилятора, коснитесь □. Скорость вентилятора отображается в верхнем левом углу дисплея. Чтобы выключить вентилятор, коснитесь □. Чтобы включить вентилятор, коснитесь □

Автомати- ческие ре- жимы

Авто- матиче- ское за-

жига- ние

Варка1)

Жарени e2)

Скорость вентиля- тора

Выкл --

Режим 1 Вкл --

Режим 23)

Вкл 1 1

Режим 3 Вкл - 1

Режим 4 Вкл 1 1

Режим 5 Вкл 1 2

Режим 6 Вкл 2 3

1) Варочная панель фиксирует процесс кипения и выбирает соответствующую скорость вентилятора в автоматическом режиме.
2) Варочная панель фиксирует процесс жарки и выбирает соответствующую скорость вентилятора в автоматическом режиме.
3) В этом режиме вентилятор и освещение включаются вне зависимости от температуры.

Ручная настройка скорости вентилятора

Скорость вентилятора также можно регулировать вручную.

1. Коснитесь
2. Коснитесь Ручной режим. Появится панель управления с текущей скоростью вентилятора.
3. Коснитесь или проведите пальцем, чтобы установить скорость вентилятора.

Чтобы установить максимальную скорость вентилятора, коснитесь Boost. Вентилятор работает в режиме Boost в течение

определенного времени. По истечении этого времени уровень скорости вентилятора автоматически меняется на 3. Чтобы отключить Boost вручную, нажмите 0.

Освещение вытяжки

Вы можете настроить автоматическое включение освещения на варочной поверхности при каждом ее включении. Для этого установите автоматический режим, выбрав вариант от Режима 1 до Режима 6. Кроме того, можно вручную включить или выключить освещение на вытяжке.

Ручное включение освещения

1. Коснитесь .

2. Коснитесь, чтобы включить свет. Чтобы выключить освещение, снова

коснитесь

6.19 Выбрать язык

1. Коснитесь, чтобы открыть Меню.

2. Выберите Настройки > Настройка > Выбрать язык.

3. Выберите язык из списка. Чтобы сохранить выбор, коснитесь ✗ или <. Затем выберите ДА во всплывающем окне.

Если вы выбрали неправильный язык, коснитесь 2. Появится список.

Выберите первый вариант слева вверху, затем второй вариант слева вверху (либо второй вариант справа сверху, в зависимости от версии программного обеспечения). Прокрутите вниз для выбора из списка правильного языка. Когда отобразится всплывающее окно, выберите нужный вариант справа.

6.20 Тоны кнопок / громкость

Можно выбрать вид звуковых сигналов, выдаваемых варочной панелью, или полностью выключить звуковую сигнализацию. Можно выбрать между

щелчками (значение по умолчанию) и тонами.

Также можно выбрать уровень громкости звукового сигнала.

1. Коснитесь на дисплее, чтобы открыть Меню.
2. Выберите Настройки > Настройка > Тоны кнопок / громкость.
3. Выберите подходящую опцию. Настройка сохранится автоматически.

6.21 Яркость

Имеется возможность изменения яркости дисплея.

Имеется 5 уровня яркости: «1» — самый низкий, а «5» — самый высокий.

1. Коснитесь, чтобы открыть Меню.
2. Выберите Настройки > Настройка > Яркость.
3. Выберите подходящий уровень. Настройка сохранится автоматически.

6.22 Система управления мощностью

Если при включении нескольких конфорок потребляемая мощность превышает ограничение электропитания, функция распределяет доступную мощность между всеми конфорками (в одной фазе). Варочная панель контролирует степень нагрева для защиты плавких предохранителей, установленных на домашнем электрощите.

• Конфорки объединяются в группы согласно местоположению и номеру этапов варочной панели. Максимальная электрическая нагрузка на каждую фазу составляет 3680 Вт. Если варочная панель достигает максимальной доступной мощности в одной фазе, мощность конфорок автоматически уменьшается.
• Уровень нагрева первой выбранной конфорки (или конфорки, использующей ФУНКЦИИ или Блюда) всегда имеет приоритет. Оставшаяся мощность делится между другими конфорками в соответствии с порядком их выбора.

- Цвет панели управления показывает доступные параметры настройки нагрева:

• красный — текущее значение уровня нагрева,
  – белый — максимальное значение уровня нагрева,
  – светло-серый — недоступный уровень нагрева (работает Система управления мощностью).

- Если уровень нагрева недоступен, сначала понизьте нагрев других конфорок.

Возможные сочетания распределения мощности конфорок см. на рисунке.

Если общая мощность варочной панели ограничена (1500 Вт – 6000 Вт), функция распределяет доступную мощность между всеми конфорками. См. главу «Перед первым использованием» > «FlexPower».

7. УКАЗАНИЯ И РЕКОМЕНДАЦИИ

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

7.1 Посуда

В индукционных конфорках используется электромагнитное поле, которое очень быстро нагревает посуду.

Используйте индукционные конфорки с подходящей кухонной посудой.

- Во избежание перегрева и для более эффективной работы конфорок посуда должна быть с толстыми стенками и плоским днищем.

- Для функции Жарение используйте только сковороды с плоским днищем.

• Прежде чем ставить посуду на варочную поверхность, убедитесь, что дно посуды сухое и чистое.
• Старайтесь не задевать кухонной посудой край и углы стекла так как это может привести к появлению сколов или повреждению стеклянной поверхности.

Материал посуды

• правильно: чугун, сталь, эмалированная сталь, нержавеющая сталь, посуда с многослойным дном (с надлежащей маркировкой производителя).
- неправильно: алюминий, медь, латунь, стекло, керамика, фарфор.

Посуда подходит для использования на индукционных варочных панелях, если:

• вода очень быстро закипает на конфорке, на которой задана максимальная ступень нагрева;

• магнит притягивается к дну посуды. Размеры посуды
- Индукционные конфорки автоматически подстраиваются под размер дна посуды. См. раздел «Технические данные» > «Спецификация конфорок» для получения информации о подходящих размерах кухонной посуды. Размещайте кухонную посуду в центре выбранной конфорки.
- Эффективность конфорки зависит от диаметра днища кухонной посуды. Для обеспечения оптимальной теплопередачи используйте кухонную посуду с днищем, диаметр которой совпадает с размером конкретной конфорки (см. максимальное значение диаметра кухонной посуды в разделе «Технические данные» > «Спецификация конфорок»).

– Посуда с днищем, диаметр которого меньше размера конфорки, получает лишь часть излучаемой конфоркой энергии и вследствие этого нагревается медленнее.

– По соображениям безопасности и для достижения оптимальных результатов приготовления не используйте кухонную посуду большего размера по сравнению с размером, указанным в спецификации конфорок. Не храните посуду рядом с панелью управления во время приготовления. Это может повлиять на работу панели управления или случайно включить функции варочной панели.

См. «Технические данные».

7.2 Шумы во время работы

Это нормальное явление. Оно не говорит о какой-либо неисправности. Шум, издаваемый посудой, может различаться в зависимости от материала посуды и уровня мощности.

Шумы, издаваемые посудой:

• потрескивание: посуда изготовлена из нескольких материалов (многослойное дно).
• свист: используется конфорка, для которой задан высокий уровень мощности, а посуда изготовлена из нескольких материалов (многослойное дно).
  • гудение: используется высокий уровень мощности.

Шумы, издаваемые варочной панелью:

• пощелкивание: раздается щелчок электрического переключателя, идет определение посуды после того, как ее поставили на варочную панель.
• шипение, жужжание: работает вентилятор.
  • ритмичный звук: посуда обнаружена.

7.3 Указания и рекомендации по использованию Hob²Hood

При использовании варочной панели с функцией:

• Обеспечьте защиту панели вытяжки от прямого солнечного света.
• Не направляйте на панель вытяжки галогеновую лампу.
• Не накрывайте панель управления варочной панели.
• Не перекрывайте сигнал между варочной панелью и вытяжкой (например, рукой, ручкой кухонной посуды или высокой кастрюлей). См. рисунок.

Изображение вытяжки приведено ниже только в качестве примера.

Обеспечьте чистоту окошка Hob²Hood для инфракрасных сигналов системы.

Использование других приборов с дистанционным управлением может привести к блокированию сигнала. Не используйте такие приборы рядом с варочной панелью во время работы Hob²Hood.

Вытяжки, поддерживающие функцию Hob²Hood

Для ознакомления с полным ассортиментом вытяжек, работающих с этой функцией, просмотрите наш веб-сайт. Вытяжки Electrolux, поддерживающие данную функцию, должны иметь символ 📞.

8. УХОД И ОЧИСТКА

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

8.1 Общая информация

• Очищайте варочную панель после каждого использования.
• Следите за тем, чтобы дно посуды всегда было чистым.
• Царапины или темные пятна на поверхности не влияют на работу варочной панели.
• Используйте для очистки специальное средство, предназначенное для очистки варочных поверхностей.
• Используйте только скребок, предназначенный для варочных панелей со стеклянной поверхностью. Используйте скребок только в качестве дополнительного инструмента после проведения стандартной очистки стекла.

ВНИМАНИЕ!

Не используйте ножи и другие острые металлические инструменты для очистки стеклянной поверхности.

8.2 Очистка варочной панели

- Удаление следующих загрязнений следует выполнять

незамедлительно: расплавленная пластмасса, полиэтиленовая пленка, сахар и пищевые продукты, содержащие сахар. В противном случае эти загрязнения могут привести к повреждению поверхности варочной панели. Соблюдайте осторожность, чтобы не обжечься. Расположите специальный скребок под острым углом к стеклянной поверхности и двигайте его по этой поверхности.

- Удаление следующих загрязнений следует выполнять, только если поверхность варочной панели достаточно остыла: известковый налет, круги от воды, пятна жира, пятна с металлическим отливом. Варочную поверхность следует чистить влажной тряпкой с неабразивным моющим средством. После очистки вытрите варочную панель насухо мягкой тканью.

- Для удаления пятен с металлическим отливом, изменяющим первоначальный цвет поверхности: протрите стеклянную поверхность тканью, смоченной в растворе воде с уксусом.

9. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

9.1 Поиск и устранение неисправостей

Проблема Возможная причина Способ устранения
Варочная панель не включается или не работает.	Варочная панель не подключен к электропитанию, или подключение произведено неверно.	Проверьте правильность подключения варочной панели и наличие напряжение в сети. См. схему подключения.
Сработал предохранитель. Проверьте, является ли предохранитель причиной неисправности. Если предохранитель срабатывает снова и снова, обратитесь к квалифицированному электрику.
Уровень нагрева не задавался в течение 60 секунд.		Повторно включите варочную панель и менее чем через 60 секунд установите уровень нагрева.
Вы одновременно коснулись двух или более датчиков.		Коснитесь только одного датчика.
Работает Пауза. См. раздел «Ежедневное использование».
Дисплей не реагирует на касания. Часть дисплея закрыта, или кастрюли расположены слишком близко к дисплею. На дисплее имеется жидкость или стоит какой-либо предмет.		Удалите посторонние предметы. Отодвиньте посуду в сторону от дисплея. Очистите дисплей и дождитесь охлаждения прибора. Отключите варочную панель от сети электропитания. Примерно через 1 минуту снова включите варочную панель.
Выдается звуковой сигнал, и варочная панель выключается. Выдается звуковой сигнал, когда варочная панель выключается.	На один или несколько датчиков положили посторонний предмет.	Удалите посторонний предмет с датчиков.
Варочная панель выключается.	На сенсоре Oказался посторонний предмет.	Удалите посторонний предмет с датчика.
Не включается индикатор остаточного тепла.	Конфорка не нагрелась, поскольку работала в течение слишком короткого времени или поврежден датчик под плоскостью варочной панели.	Если конфорка проработала достаточно долго, чтобы нагреться, обратитесь в авторизованный сервисный центр.
Не удается включить максимальный уровень нагрева.	Другая конфорка уже работает на максимальном уровне нагрева.	Сначала уменьшите мощность другой конфорки.
Слишком низкий уровень	FlexPower.	Измените значение максимальной мощности в Меню. См. главу «Перед первым использованием».
Датчики нагреваются. Посуда слишком большая или вы поставили ее слишком близко к элементам управления.		При использовании большой по-суды по возможности ставьте ее на задние конфорки.
Не работает Hob 2 Hood. Панель управления накрыта. Снимите посторонний предмет с панели управления.
Экран Hob 2 Hood не отображается. Функция Hob 2 Hood выключена в настройках.		Перейдите в настройки/Hob 2 Hood и включите эту функцию.
Hob 2 Hood работает, но включена только подсветка.	Был включен режим Режим 1. Измените режим на Режим 1–Режим били дождитесь включения автоматического режима.
Hob 2 Hood Режимы 1–6, но освещение выключено.	Возможно, лампа неисправна. Обратитесь в авторизованный сервисный центр.
При нажатии на датчики панели управления отсутствует звуковой сигнал.	Звуковая сигнализация отключена.	Включите звук. См. «Ежедневное использование».
Выбран неподходящий язык. Случайно был изменен язык. Следуйте инструкциям в главе «Ежедневное использование» и выберите «Выбрать язык» для изменения неправильного языка.
Конфорка отключается. Функция Автоматическое выключение выключает конфорку.		Выключите варочную панель и снова включите ее. См. «Ежедневное использование».
Высвечивается символ сообщение.	Работает Lock. См. раздел «Ежедневное использование».
Отображаются буквы E–U–O. Работает Child Lock. См. «Ежедневное использование».
Мигает символ зоны панели уровня мощности.	На конфорке отсутствует посуда. Поставьте на конфорку посуду.
Неподходящий тип посуды. Используйте подходящую посуду.		См. «Указания и рекомендации».
Диаметр дна посуды слишком маленький для данной зоны.		Используйте посуду подходящих размеров. См. «Технические данные».
Загорится [E3].	Неисправность электрического соединения.	Отключите варочную панель от сети электропитания и проверьте соединение. См. раздел «Установка».
Загорится [E4]	Датчик температуры конфорки показывает слишком высокую или слишком низкую температуру.	Дайте конфорке остыть или поднимите температуру окружающей среды выше 15°C.Если неисправность устранить не удалось, обратитесь в авторизованный сервисный центр.
Загорится [E7]	Вентилятор охлаждения не работает.	Проверьте, не мешает ли что-то вентилятору. Если вентилятору ничего не мешает и неисправность устранить не удалось, обратитесь в авторизованный сервисный центр.
Раздается постоянный звуковой сигнал.	Неправильное подключение к электросети.	Отключите варочную панель от сети электропитания. Обратитесь к квалифицированному электрику или проверьте правильность установки прибора.
Разогрев посуды занимает более 5 минут.	Посуда с таким дном не подходит для использования на индукционных варочных панелях.	Используйте посуду с правильным (плоским, магнитным) дном. См. «Указания и рекомендации».
Нагрев занимает много времени.	Размер днища посуды слишком маленький, поэтому посуда получает только часть энергии, излучаемой конфоркой.	Для обеспечения оптимальной теплопередачи используйте кухонную посуду с днищем, диаметр которой совпадает с размером конкретной конфорки (см. максимальное значение диаметра кухонной посуды в разделе «Технические данные» > «Спецификация конфорок»).
Варочной панели не удается подключиться к беспроводной сети.	Маршрутизатор блокирует новые устройства в сети WLAN.	Убедитесь, что маршрутизатор разрешает подключаться к сети новым устройствам.При необходимости перезапустите маршрутизатор.
Беспроводное подключение на	варочной панели не включено.	Включите WiFi. См. главу «Перед первым использованием», раздел «Беспроводное подключение/подключение приложения».
Частота маршрутизатора установленна	влена на 5 ГГц.	Измените параметры маршрутизатора на 2,4 ГГц или 2,4+5 ГГц. Если маршрутизатор поддерживает только частоту 5 ГГц, варочную панель подключить невозможно.
Слабый уровень сигнала беспроводной сети.		Переместите маршрутизатор ближе к варочной панели.При необходимости используйте ретранслятор WiFi для усиления сигнала.
НЕ удается найти варочную панель в списке сетей WLAN в настройках приложения.	Варочная панель уже подключена к сети, но может не отображаться в списке.	Отключите варочную панель от сети. См. главу «Перед первым использованием», раздел «Беспроводное подключение/подключение приложения».
Более высокий уровень нагрева недоступен.	Система управления мощностью работает и снижает максимальную мощность.	См. главу «Ежедневное использование», Система управления мощностью.
Функция Варка не включается. На этой конфорке все еще присутствует остаточное тепло.		Подождите, пока конфорка остынет, или используйте другую холодную конфорку.
Функция Варка не выключается. Возможно, в кастрюле недоста-точно воды (вибрация не обнаруживается) или вода уже слишком теплая.		В кастрюле должно быть не менее 1 л холодной воды.
Функция Варка внезапно выключается.	Посуда не подходит для использования данной функции. Функция не обнаруживает вибрации от кипящей воды. Возможно, посуда слишком маленькая для данной конфорки.	Не используйте эту функцию с пустой посудой.Закипятите больше воды или переставьте на холодную конфорку. Не добавляйте соль, пока вода не достигнет точки кипения.Убедитесь, что диаметр посуды соответствует размеру конфорки. Размещайте кухонную посуду в центре конфорки.
Функция Жарение не включается. Эта функция доступна не на всех конфорках.		Воспользуйтесь конфоркой, для которой доступна данная функция. См. главу «Описание прибора».
Нагрев с помощью функцииЖарение занимает много времени.	Посуда слишком маленькая, слишком тяжелая или дно неровное.	См. «Указания и рекомендации».

9.2 Если проблему не удалось решить...

Если самостоятельно справиться с проблемой не удается, обратитесь в магазин, в котором был приобретен прибор, или в авторизованный сервисный центр. Сообщите сведения, указанные на табличке с техническими данными. Убедитесь, что варочная панель эксплуатировалась правильно. В случае

неправильной эксплуатации прибора техническое обслуживание, предоставляемое специалистами сервисного центра или продавца, будет платным, даже если срок гарантии еще не истек. Информация о гарантийном сроке и авторизованных сервисных центрах приведена в брошюре по сервисному обслуживанию.

10. ТЕХНИЧЕСКИЕ ДАННЫЕ

10.1 Табличка с техническими данными

Модель EIS6149 Продуктовый номер (PNC) 949 599 477 00 Тип 62 В4А 01 ЕА 220 - 240 В / 400 В 2N, 50 Гц Индукционная 7.35 кВт Изготовлено в: Германия Серийный №...... 7.35 кВт ELECTROLUX

10.2 Подключение WiFi

10.3 Спецификация конфорок

Конфорка Номинальная мощность (максимальный уровень нагрева) [Вт]	Boost [Вт] Максимальная продолжительность Boost [мин]	Диаметр посу-ды [мм]
Левая передняя 2300 3200 10 125 - 210
Левая задняя 2300 3200 10 125 - 210
Правая передняя 1400 2500 4 125 - 145
Задняя правая 1800 2800 10 145 - 180

Мощность конфорок может незначительно отличаться от приведенных в таблице данных. Она меняется в зависимости от материала и размера кухонной посуды.

Для обеспечения оптимальной теплопередачи и достижения наилучших результатов приготовления используйте

кухонную посуду с днищем, диаметр которого совпадает с размером конкретной конфорки (см. максимальное значение диаметра днища кухонной посуды в соответствующей таблице). Не используйте кухонную посуду, размер которой превышает диаметра конфорки.

11. ЭНЕРГЕТИЧЕСКАЯ ЭФФЕКТИВНОСТЬ

11.1 Технические данные в соответствии с нормами и правилами по экологии

Модель EIS6149
Тип конфорочной (варочной) панели	Встраиваемая варочная панель
Количество рабочих зон	4

Технология нагревания Индукция
Диаметр полезной рабочей поверхности для каждой электрически нагреваемой рабочей зоны (∅)	Правая передняяЗадняя правая	14.5 см18.0 см
Длина и ширина полезной рабочей поверхности для каждой электрически нагреваемой рабочей зоны или участка (длина L; ширина W)	Левая передняя L 22.3 смW 21.8 см
Длина и ширина полезной рабочей поверхности для каждой электрически нагреваемой рабочей зоны или участка (длина L; ширина W)	Левая задняя L 22.3 смW 21.8 см
Потребление энергии каждой рабочей зоны или участка на килограмм (EC electric cooking, Ecw)	Левая передняяЛевая задняяПравая передняяЗадняя правая	184.4 Вт·ч/кг184.4 Вт·ч/кг181.7 Вт·ч/кг174.5 Вт·ч/кг
Потребление энергии конфорочной (варочной) панели на килограмм (EC electric hob, EChob)		181.3 Вт·ч/кг

IEC / EN 60350-2 - Бытовые электрические приборы для приготовления пищи – Часть 2: Варочные панели – Методы измерений эксплуатационных характеристик.

11.2 Энергосбережение

Вы можете экономить электроэнергию во время ежедневного приготовления пищи, следуя приведенным ниже рекомендациям.

- Когда вы нагреваете воду, используйте только необходимое количество.

• По возможности всегда накрывайте кухонную посуду крышками.
• Размещайте кухонную посуду непосредственно в центре выбранной конфорки.
• Для поддержания блюда в теплом состоянии и для растапливания продуктов используйте остаточное тепло.

11.3 Информация об изделии для определения потребляемой мощности и максимального времени перехода в режим пониженного энергопотребления

Потребляемая мощность в выключенном состоянии 0.5 Вт

Энергопотребление в режиме ожидания сети 2.0 Вт

Максимальное время, необходимое для автоматического перехода оборудования- 2 мин ия в соответствующий режим пониженного энергопотребления

Инструкции по активации и деактивации беспроводного сетевого соединения см. в главе «Перед первым использованием».

12. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Материалы с символом еледует сдавать на переработку. Положите упаковку в соответствующие контейнеры

для сбора вторичного сырья. Принимая участие в переработке старого электробытового оборудования, Вы помогаете защитить окружающую среду и

здоровье человека. Не выбрасывайте вместе с бытовыми отходами бытовую технику, помеченную символом ✗ Прибор следует доставить в место

раздельного накопления и сбора отходов потребления или в пункт сбора использованной бытовой техники для последующей утилизации.

[Non-Text]

[EMPTY]

[EMPTY]

[EMPTY]

[Non-Text]

......

......

[Non-Text]

[Non-Text]

[EMPTY]

......

......

......

[Non-Text]

[Non-Text]

[EMPTY]

[Non-Text]

[Non-Text]

