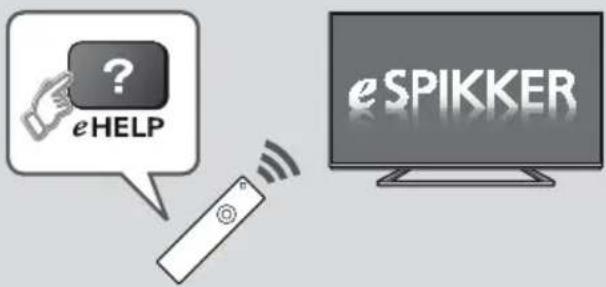

Täpsemate suuniste saamiseks vt [eSPIKKER] (sisseehitatud kasutusjuhend).

eHELP eSPIKKER

• Kuidas kasutada [eSPIKKER] → (Ik 18)

Täname, et ostsite selle Panasonicu toote.

Palun lugege enne toote kasutamist hoolikalt käesolevaid juhtnööre ja hoidke need kindlasti edaspidiseks kasutamiseks alles.

Lugege enne kasutamist tähelepanelikult läbi juhendi jaotis „Ettevaatusabinõud“.

Käesolevas juhendis kasutatavad kujutised on ainult illustratiivse tähendusega.

Kui soovite ühendust võtta kohaliku Panasonicu esindajaga, siis leiate vastava teabe üleeuroopaliselt garantiikaardilt.

TQB0E2721Z-1

DOLBY AUDIO™

POWERED BY DRAGON

- Kaubamärkide kohta lisateabe saamiseks vt [eSPIKKER] (Otsing eesmärgi alusel > Lugege esmalt > Enne kasutamist > Litsents).

Selles juhendis on illustratsioonidel kujutatud mudelit TX-49EX620E, kui ei ole just mainitud teisiti. Illustratsioonid võivad mudelist olenevalt olla erinevad.

Sisukord

Lugege kindlasti

Tähtis märkus 3

Ettevaatusabinõud 4

Kiirjuhend

Tarvikud 7

Ühendused 10

Funktsioonide tuvastamine 15

Esmakordne automaatne seadistus 17

Teleri kasutamine

Teleri vaatamine 18

Kuidas kasutada eSPIKKER 18

Muud

KKK....20

Hooldus....21

Tehnilised andmed....21

Märkus DVB / andmeülekande / IPTV-funktsioonide kohta

• See teler on kavandatud vastama DVB-T / T2 (MPEG2, MPEG4-AVC(H.264) ja MPEG HEVC(H.265)) digitaalsete maapealsete teenuste ja DVB-C (MPEG2, MPEG4-AVC(H.264) ja MPEG HEVC(H.265)) digitaalsete kaabelteenuste standarditele (2016. aasta augusti seisuga).
  DVB-T / T2 teenuste kättesaadavuse kohta oma piirkonnas saate rohkem teavet kohalikult edasimüüjalt.

Rohkem teavet DVB-C teenuste kasutusvõimaluse kohta käesolevas teleris saate oma kaabelteenuse pakkujalt.

• See teler ei pruugi korralikult töötada signaaliga, mis ei vasta DVB-T / T2 või DVB-C standarditele.
• Olenevalt riigist, piirkonnast, edastajast, teenusepakkujast ja võrgukeskkonnast pole kõik funktsioonid saadaval.
• Kõik CI-moodulid ei tööta korralikult selle teleriga. Saadaolevate CI-moodulite kohta küsige oma teenusepakkujalt.
• See teler ei pruugi korralikult töötada CI-mooduliga, mida teenusepakkuja pole heaks kiitnud.
• Olenevalt teenusepakkujast võidakse küsida lisatasu.
• Ühilduvus tulevaste teenustega pole garanteeritud.

Panasonic ei anna garantiid teiste tootjate välisseadmete töötamisele ja toimimisele, samuti ütleb Panasonic lahti igasugustest vastutusest või kahjust, mis on seadme töös või toimimises tekkinud teiste tootjate välisseadmete kasutamisest.

Sellel või mis tahes muul seadmel oleva sisu salvestamiseks ja taasesitamiseks võib vaja minna sisu autoriõiguse või muude sarnaste õiguste omaniku luba. Panasonicul pole mingit õigust sellise loa andmiseks ja Panasonic ei anna teile sellist luba ning ütleb selgesõnaliselt lahti igasugusest õigusest, võimest või kavatsusest teie nimel sellist õigust hankida. Teie kohustuseks on veenduda, et järgite selle või ükskõik mis muu seadme kasutamisel oma riigi kohalduvaid autoriõigusakte. Asjakohaste seaduste ja määruste kohta lisateabe saamiseks vaadake täiendavat teavet autoriõigusaktist või võtke ühendust selle sisu, mida soovite salvestada või taasesitada, autoriõiguse omanikuga.

Käesolev toode on litsentseeritud AVC-patendiportfelli litsentsiga tarbija isiklikuks ja mittekommertslikuks kasutamiseks (i), video kodeerimiseks AVC-standardi ("AVC Video") järgi ja/või (ii) AVC-video dekodeerimiseks, mille tarbija kodeeris isiklikuks ja mittekommertslikuks tegevuseks ja/või omandas videovahendajalt, kes omab litsentsi AVC-videote vahendamiseks. Litsentsi ei ole väljastatud ja see ei kohaldu muuks otstarbeks kasutamiseks.

Täiendavat teavet vöib saada MPEG LA, LLC-st.

Vt aadressilt http://www.mpegla.com.

See märk näitab, et toote konstruktsioon on kahekordselt isoleeritud.

See märk näitab, et toode töötab vahelduvvoolul.

Transportige ainult püstises asendis.

Ettevaatusabinõud

Elektrilöögi, süttimise, kahjustuse või vigastuse vältimiseks pidage palun kinni alljärgnevatest hoiatustest ja ettevaatusabinõudest:

Kui märkate midagi ebatavalist, eemaldage viivitamatult toitepistik.

• Teler on ette nähtud töötama vahelduvvoolul ∼ 220–240 V, 50 / 60 Hz.
• Sisestage toitepistik täielikult vooluvõrgu pistikupesasse.
• Seadme täielikult väljalülitamiseks tuleb teil pistik seinakontaktist välja tömmata.

Seega peab toitepistik kogu aeg lihtsalt juurde pääsetav olema.

• Ühendage toitepistik lahti, kui puhastate telerit.
• Ärge puudutage toitepistikut, kui käed on märjad.

- Ärge vigastage toitejuhet.

• Ärge asetage toitejuhtmele raskeid esemeid.
• Ärge asetage toitejuhet kõrge temperatuuriga objekti lähedale.
• Ärge juhtmest tömmake. Juhtme lahtiühendamisel tuleb seda hoida pistikust.

• Ärge liigutage telerit, kui selle juhe on vooluvõrgu pistikupesasse ühendatud.
• Ärge väänake ega venitage juhet, samuti ärge painutage seda liigselt.
• Ärge kasutage kahjustatud pistikut ega vooluvõrgu pistikupesa.
• Jälgige, et teler toitejuhet ei muljuks.

- Kasutage ainult käesoleva teleriga kaasas olevat toitejuhet.

■ Olge ettevaatlik

Hoiatus

- Ärge eemaldage katteid ega muutke ise telerit, kuna katete eemaldamisel muutuvad voolu all olevad osad ligipääsetavaks ja tekib elektrilöögi oht. Seadme sees ei ole osi, mida kasutaja saaks hooldada.

- Ärge jätke telerit vihma ega liigse niiskuse kätte. Telerit ei tohi jätta tilkuva ega pritsiva vee kätte, samuti ei tohi telerile ega selle kohale asetada vedelikega täidetud anumaid, nt vaasi.

• Ärge sisestage kõrvalisi esemeid läbi ventilatsiooniavade telerisse.
• Kui telerit kasutatakse kohas, kus putukad võivad hölpsalt telerisse pääseda.

Telerisse võivad sattuda putukad, näiteks väikesed kärbsed, ämblikud, sipelgad jne, mis võivad kahjustada telerit või jääda kinni teleri nähtavale pinnale, näiteks ekraanile.

- Kui telerit kasutatakse tolmuses või suitsuses keskkonnas.

Teleri normaalse töö ajal võivad tolmu-/suitsuosakesed sattuda läbi öhuavade telerisse ja sinna kinni jääda. See võib põhjustada ülekuumenemist, talitlushäireid, pildikvaliteedi halvenemist jne.

• Ärge kasutage heaks kiitmata alust/kinnitusvahendit. Laske teler seadistada või paigaldada heakskiidetud seinale kinnitamise klambritega oma Panasonicu kohalikul esindajal.
• Vältige igasuguse surve avaldamist ja lööke ekraanile.
  • Jälgige, et lapsed ei roniks telerile.
• Ärge asetage telerit kaldus vöi ebastabiilsetele pindadele ning veenduge, et teler ei ripuks üle aluse ääre.

Hoiatus

Mitte mingil juhul ärge asetage telerit ebapüsivale kohale. Teler võib kukkuda, põhjustades raskeid kehavigastusi või surma. Paljusid, eriti lastega juhtuvaid vigastusi on võimalik vältida, järgides lihtsaid ettevaatusabinõusid, nagu näiteks:

• Kasutage teleritootja poolt heaks kiidetud kappe või aluseid.
• Kasutage ainult sellist mööblit, mis suudab telerit turvaliselt toetada.
• Veenduge, et teler ei ulatu üle toetava mööbli ääre.
• Ärge asetage telerit kõrgele mööblile (näiteks kappidele või riiulitele) ilma nii mööblit kui telerit asjakohase toe külge ankurdamata.
• Ärge asetage telerit riidele ega teistele teleri ja toetava mööbli vahel asetsevatele materjalidele.
• Selgitage lastele ohte, mis kaasnevad teleri või selle juhtnuppudeni ulatumiseks mööblile ronimisega.

Kui teie olemasolev teler paigutatakse teise kohta ümber, kehtivad samad ettevaatusabinõud.

• See teler on möeldud ainult lauale paigaldatuna kasutamiseks.
• Hoidke otsese päikesevalguse ja teiste kuumaallikate eest.

Tulekahju vältimiseks ärge kunagi asetage toote lähedusse küünlaid ega muid lahtise leegiga esemeid

Lämbumisoht

Hoiatus

- Selle toote pakkematerjalid võivad põhjustada lämbumist ja mõned osad on niivõrd väikesed, et väikesed lapsed võivad need endale kurku tömmata. Hoidke neid osi väikestele lastele kättesaamatus kohas.

Alus

Hoiatus

- Ärge monteerige lahti ega muutke alust.

Ettevaatust!

• Ärge kasutage mis tahes teist alust kui selle teleriga kaasas olevat.
• Ärge kasutage alust, kui see on paindes või füüsiliselt kahjustada saanud. Sellisel puhul pöörduge kohe oma lähima Panasonicu edasimüuja poole.
• Paigaldamise ajal veenduge, et köik kruvid on korralikult kinni keeratud.
• Veenduge, et teler ei saaks alusele paigaldamisel mingeid lööke.
  • Jälgige, et lapsed ei roniks alusele.
• Paigaldage või eemaldage teler aluselt vähemalt kahe inimese abil.
• Paigaldage või eemaldage teler ettenähtud toimingu kohaselt.

■ Raadiolained

Hoiatus

• Ärge kasutage telerit meditsiiniasutustes ega meditsiiniseadmetega samas asukohas. Raadiolained võivad segada meditsiiniseadmete tööd ning törked võivad põhjustada önnetusi.
• Ärge kasutage telerit automaatkontrollseadmete, näiteks automaatuste või tuletõrjealarmide läheduses. Raadiolained võivad segada automaatsete juhtseadmete tööd ja tõrked võivad põhjustada önnetusi.
• Kui teil on südamestimulaator, hoidke teleriga vähemalt 15 cm vahemaad. Raadiolained võivad segada südamestimulaatori tööd.
• Ärge püüdke telerit lahti võtta ega muuta.

■ Sisseehitatud juhtmevaba LAN

Ettevaatust!

• Ärge kasutage sisseehitatud juhtmevaba LAN-i, et ühendada juhtmeta võrkudesse (SSID*), mille puhul teil puudub kasutusõigus. Sellised võrgud võivad olla otsingutulemuste seas. Nende kasutamist võib pidada illegaalseks juurdepääsuks.
  *SSID on nimi, millega tuvastatakse ülekande ajal kindlat juhtmeta võrku.
• Ärge jätke sisseehitatud juhtmevaba LAN-i kõrgete temperatuuride, otsese päiksevalguse või niiskuse kätte.
• Raadiolainete teel üle kantud andmeid on võimalik segada ja pealt kuulata.
• Sisseehitatud juhtmevaba LAN kasutab sagedusribasid 2,4 GHz ja 5 GHz. Raadiolaine häirituste põhjustatud talitlushäirete ja aeglase reageerimise vältimiseks hoidke teler sisseehitatud juhtmevaba LAN-i kasutamisel eemal näiteks teistest juhtmevabadest LAN-seadmetest, mikrolaineahjudest, mobiiltelefonidest ja seadmetest, mis kasutavad 2,4 GHz ja 5 GHz signaale.

- Kui staatilise elektri töttu tekivad probleemid, vöib teler löpetada enda kaitsmise eesmärgil töötamise. Sellisel juhul lülitage teler toitelülitist välja ja uuesti sisse.

■ Ventilatsioon

Ettevaatust!

Tagage teleri ümber piisavalt vaba ruumi (vähemalt 10 cm) liigse kuumuse ära hoidmiseks, mis muidu võiks põhjustada mõnede elektroonikakomponentide varajase kahjustumise.

10 10 10 10 (cm)

- Ventilatsiooni ei tohi takistada, kattes ventilatsiooniavasid näiteks ajalehe, laudlina või kardinaga.

- Olenemata sellest, kas kasutate alust või mitte, tagage teleri all asuvate ventilatsiooniavade avatus ning piisav ruum vajaliku ventilatsiooni võimaldamiseks.

■ Teleri liigutamine

Ettevaatust!

Enne teleri teisaldamist ühendage köik kaablid lahti.

- Teleri liigutamiseks on vaja vähemalt kahte inimest.

■ Kui telerit pika aja vältel ei kasutata

Ettevaatust!

See teler tarbib vähesel määral voolu ka „Väljas“-režiimil, kui toitejuhe on vooluvõrgu pistikupesasse ühendatud.

- Kui te ei kasuta televisorit pikemat aega, tömmake pistik seinakontaktist välja.

■ Liigne helitugevus

Ettevaatust!

- Ärge laske oma kõrvadesse kõrvaklappidest liiga tugevat heli. See võib põhjustada pöördumatuid kuulmiskahjustusi.

- Kui kuulete oma kõrvus trummeldavat heli, keerake helitugevus nõrgemaks või lõpetage ajutiselt kõrvaklappide kasutamine.

■ Kaugjuhtimispuldi patarei

Ettevaatust!

• Vale paigaldus võib põhjustada patarei lekke, korrosiooni või plahvatuse.
• Asendage ainult sama või samaväärsse tüübiga.
• Ärge kasutage korraga vanu ja uusi patareisid.
• Ärge kasutage korraga erinevat tüüpi patareisid (nt leelis- ja mangaanakusid).
• Ärge kasutage laetavaid (Ni-Cd jms) patareisid.
• Ärge põletage patareisid ega võtke neid lahti.
• Patareid ei tohi puutuda kokku liigse kuumusega nagu päikesepaiste, tuli jms.
• Patareid tuleb nõuetekohaselt jäätmekäitlusse anda.
• Kui te ei kavatse seadet pikema aja jooksul kasutada, eemaldage patarei seadmest, et vältida patarei leket, korrosiooni ja plahvatamist.

LED teler

Vastavusdeklaratsioon (DoC)

„Panasonic Corporation deklareerib käesolevaga, et antud teler vastab direktiivi 2014/53/EL põhilistele nõudmistele teistele asjakohastele sätetele.”

Kui soovite saada antud teleri DoC originaali koopiat, minge selleks veebisaidile

http://www.ptc.panasonic.eu/doc

Ametlik esindaja:

5,15 – 5,35 GHz raadio-LAN-i sagedusriba on järgmistes riikides lubatud ainult siseruumides kasutamiseks.

Austria, Belgia, Bulgaaria, Tšehhi Vabariik, Taani, Eesti, Prantsusmaa, Saksamaa, Island, Itaalia, Kreeka, Hispaania, Küpros, Läti, Liechtenstein, Leedu, Luksemburg, Ungari, Malta, Holland, Norra, Poola, Portugal, Rumeenia, Sloveenia, Slovakkia, Türgi, Soome, Rootsi, Šveits, Horvaatia

Sagedusribades edastatav maksimaalne raadiosageduslik võimsus

Raadiovõrgu tüüp	Sagedusriba Maks	maalne EIRP
Raadio-LAN	2 412-2 472 MHz	20 dBm
	5 150-5 250 MHz	23 dBm
	5 250-5 350 MHz	23 dBm
	5 470-5 725 MHz	23 dBm

Tarvikud

Standardtarvikud

Kaugjuhtimispult

→(Ik 15)

N2QAYB001111

Alus

→(Ik 7)

40-tolline mudel

- Tarvikud ei pruugi asetseda ühes kohas. Vaadake hoolikalt, et te ei viskaks neid kogemata minema.

Aluse kokkupanemine/eemaldamine

40-tolline mudel

Ⓐ Koostekruvi (4)

M5 × 10

© Koostekruvi (4)

M4 × 12

© Kronstein (2)

© Alusplaat

Aluse eemaldamine teleri küljest

Kui kasutate seinakinnitust või pakite telerit ümber, eemaldage alus kindlasti järgmisel moel.

1 Eemaldage koostekruvid® teleri küljest.
2 Tömmake alus teleri küljest ära.
3 Eemaldage koostekruvidⒶ kronsteini küljest.

Ühendused

• Käesoleva teleri komplekt ei sisalda pildil näidatud väliseid seadmeid ja kaableid.
• Kontrollige enne kaablite kinni- või lahtiühendamist, et aparaat ei oleks vooluvõrgus.
• Kontrollige, kas pesa tüüp ja kaabli pistikud on ühenduse jaoks õiged.
• Kasutage täistraadistikuga HDMI (kõrglahutusega multimeediumliides) nõuetele vastavat juhet.
• Hoidke teler eemal elektroonikaseadmetest (videoseadmed jms) või infrapunaanduriga seadmetest, kuna muidu võib tekkida häireid pildis/helis või teiste seadmete töös.
  • Palun lugege ka ühendatava seadme juhendit.

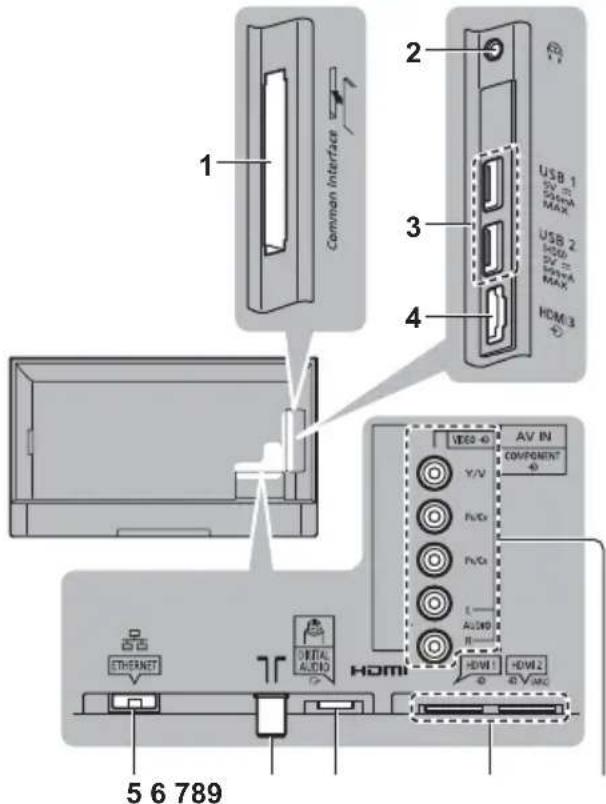

Pesad

1 Common Interface 2 USB 1 SV-01 SOMA MAX 3 USB 2 SOMA SV-01 SOMA MAX HDM 3 4 VE60 - AV IN COMPONENT Y/Y P/Cs P/Cs L- AUDIO B- HDMI 5 6 789 ETHETNET DIGITAL AUDIO HDMI HDMI 1 HDMI 2 AV INC

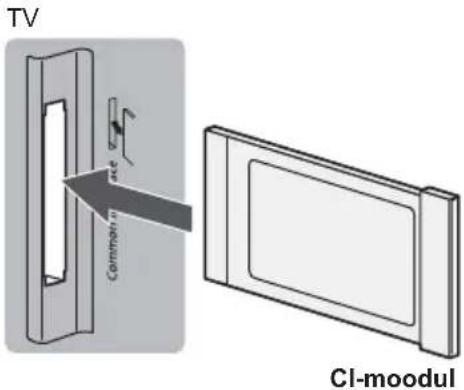

1 Cl-pesa → (Ik 13)
2 Körvaklappide pesa (Ik 13)
3 USB 1 - 2 port
4 HDMI3
5 ETHERNET-pesa (Ik 12)
6 Antenni- ja kaablipesa (Ik 10)
7 DIGITAL AUDIO
8 HDMI1 - 2 (Ik 11, 12, 13)
9 AV (COMPONENT / VIDEO) (Ik 13)
- Kasutage HDMI-pesa 4K-vormingus sisu vaatamiseks. → (Ik 12)

Põhilised ühendused

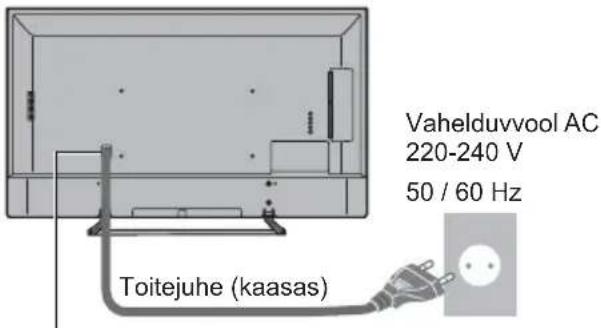

■ Toitejuhe

Vahelduvvool AC 220-240 V 50 / 60 Hz Toitejuhe (kaasas)

Sisestage toitejuhtme pistik kindlalt oma kohale.

- Enne toitejuhtme eraldamist eemaldage kindlasti köigepealt toitepistik vooluvõrgu pistikupesast.

Antenn

① Raadiosageduskaabel
② Maapealne antenn
• DVB-C, DVB-T, analoogi puhul

DVB-üle-IP kliendiühendus

Sellel teleril on DVB-üle-IP kliendifunktsioon ja seda on võimalik voogedastuse vaatamiseks ühendada DVB-üle-IP serverisse või SAT>IP-ga ühilduvatesse serveritesse.

- Soovitav on ühendada LAN-kaabli abil DVB-üle-IP serveriga.

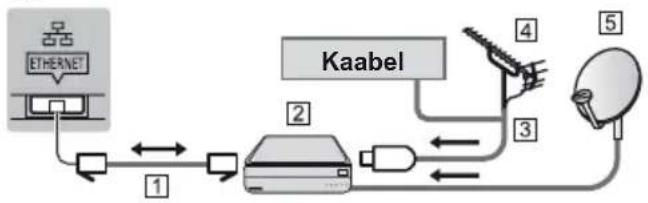

■ Juhtmega ühendus

TV

1 LAN-kaabel (varjestatud)

- Kasutage LAN-i kaabliks varjestatud keerdpaari (STP).

② DVB-üle-IP server
③ Raadiosageduskaabel
4 Maapealne antenn
5 Satelliidiantenn

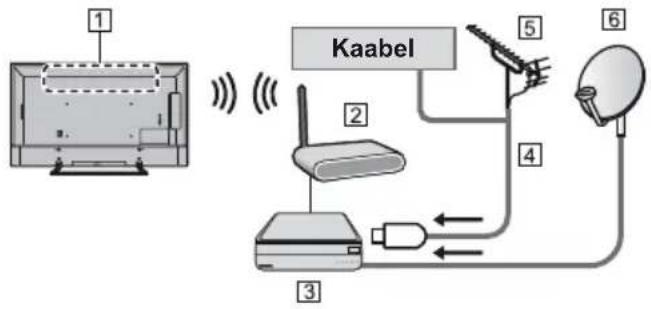

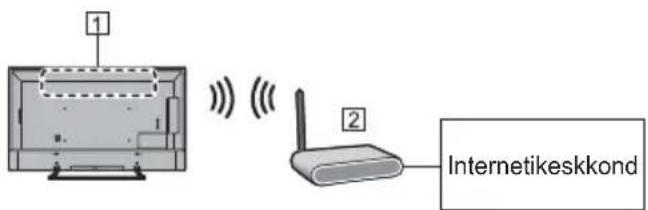

■ Juhtmevaba ühendus

Kaabel 1 2 3 4 5 6

1 Sisseehitatud juhtmevaba LAN
② Pääsupunkt
③ DVB-üle-IP server
4 Raadiosageduskaabel
5 Maapealne antenn
6 Satelliidiantenn

• Võrgu- ja levitingimustest olenevalt ei pruugi see funktsioon olla kasutatav.
• Ühenduste kohta täpsema teabe saamiseks lugege DVB-üle-IP serveri juhendit.
• Lisateabe saamiseks vt [eSPIKKER] (Otsing eesmärgi alusel > Funktsioonid > DVB IP kaudu).

AV-seadmed

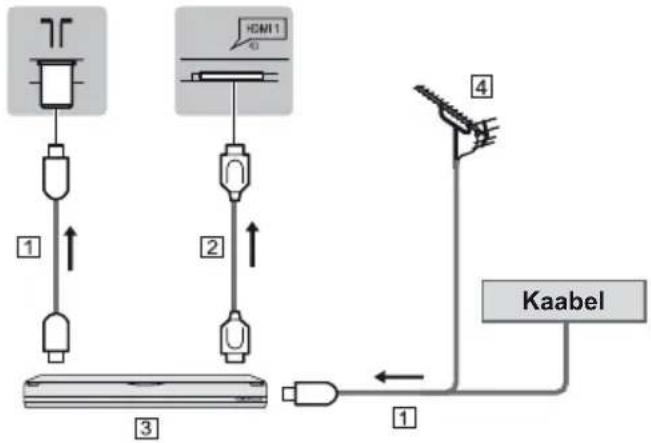

■ DVD-salvesti / Blu-ray-salvesti jms
TV

① Raadiosageduskaabel
② HDMI-kaabel
③ DVD-salvesti / Blu-ray-salvesti jms
4 Maapealne antenn

Digiboks
TV

① HDMI-kaabel
② Digiboks
3 Satelliidiantenn

Vörk

Internetiteenuste kasutamiseks on vajalik lairibavõrgu keskkond.

• Kui teil puuduvad lairibavõrgu teenused, võtke abi saamiseks ühendust kohaliku müügiesindajaga.
• Valmistage internetikeskkond ette juhtmega või juhtmeta ühendamiseks.
• Vörguühenduse seadistus algab teleri esimest korda kasutamisel. (Ik 17)

■ Juhtmega ühendus

TV

1 LAN-kaabel (varjestatud)

- Kasutage LAN-i kaabliks varjestatud keerdpaari (STP).

■ Juhtmevaba ühendus

1 2 Internetikeskkond

1 Sisseehitatud juhtmevaba LAN
2 Pääsupunkt

4K-ga ühilduvate seadmete ühendused

TV

① HDMI-kaabel
② 4K-ga ühilduvad seadmed

• 4K körglahutuse paremaks vaatamiseks või HDR sisu vaatamiseks ühendage 4K ühilduv seade HDMI1 või 2 terminali.
• Ühendage 4K-ühilduv seade 4K-ühilduva kaabli abil HDMI-pesaga ja teil on võimalik vaadata 4K vormingus sisu.

■ [HDMI automaatseadistamine] (seadistusmenüü)

4K-ga ühilduva seadmega ühendamisel esitab pilti laiendatud värvispektriga täpsemalt. Valige režiim söltuvalt seadmest.

[Režiim1]:

Paremaks ühilduvuseks. Kui HDMI-sisendis olev kujutis või heli ei ole korralikult esitatud, valige seadeks [Režiim1].

[Režiim2]:

4K-ga ühilduva seadme puhul, millel on funktsioon pildi täpseks väljutamiseks laiendatud värvispektriga

• Režiimi muutmine

1. Valige ühendatud seadmele HDMI-sisendrežiim.
2. Kuvage menüü ja valige [HDMI automaatseadistamine] (seadistusmenüü).
3. Kehtiva vormingu kohta lisateabe saamiseks vt [eSPIKKER] (Otsing eesmärgi alusel > Vaatamine > 4K lahutusvõime > HDMI automaatseadistamine).

Teised ühendused

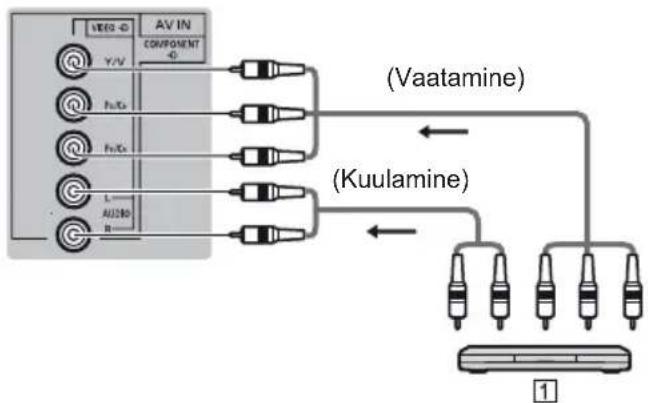

■ DVD-mängija

COMPONENT-seadmed)

TV

1 DVD-mängija

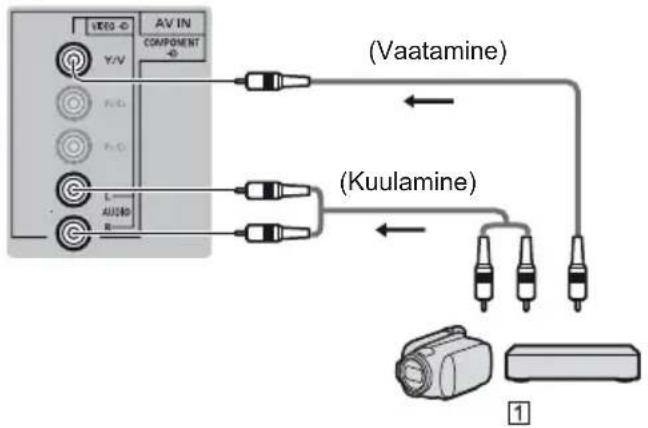

■ Videokaamera / Mänguseadmed

(VIDEO-seadmed)

TV

VEIO AV IN COMPONENT Y/V (PuC) (PuC) L AUDIO N (Vaatamine) (Kuulamine) 1

① Videokaamera / Mänguseadmed

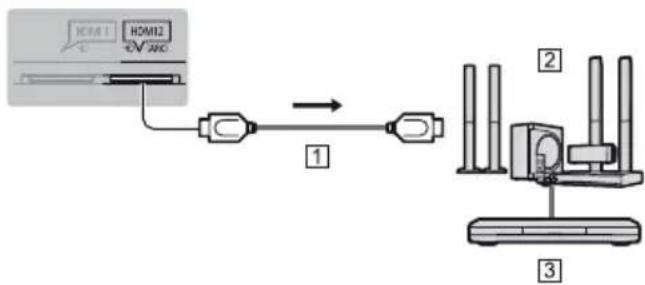

■ Võimendi (väliste kölaritega kuulamine)

• Kasutage HDMI2, et ühendada teler vöimendiga, millel on ARC (Audio Return Channel (helitagastuskanal)) funktsioon. ARC-funktsioonita vöimendiga ühendamisel kasutage pesa DIGITAL AUDIO.
• Välisest seadmest mitmekanalilise heli (nt Dolby Digital 5.1) nautimiseks ühendage seade võimendiga. Lisateavet ühendamiste kohta leiate seadmete ja võimendi kasutusjuhenditest.

TV

① HDMI-kaabel
② Võimendi koos kölarisüsteemiga
3 Välised seadmed (DVD-mängija jms)

Körvaklapid

- Helitugevuse seadete kohta lisateabe saamiseks vt [eSPIKKER] (Otsing eesmärgi alusel > Seadistused > Heli).

TV

(M3 stereo väike pistik)

■ Tavaliides

• Lülitage Cl-mooduli sisestamisel või eemaldamisel teler toitelüliiti abil välja.
• Kui nutikaart ja CI-moodul on ühes komplektis, sisestage esmalt CI-moodul ning seejärel nutikaart CI-moodulisse.
• Sisestage või eemaldage CI-moodul täies ulatuses õiges suunas näidatud viisil.
• Tavaliselt ilmuvad krüpteeritud kanalid. (Vaadatavad kanalid ja nende funktsioonid olenevad Cl-moodulist.) Kui krüptitud kanalid ei ilmu

→ [Tavaliides] Seadistusmenüüs

• Turul võib olla saada ka püsivara vanema versiooniga Cl-mooduleid, mis pole selle uue Cl+ v1.3 teleriga täielikult koostalitusvõimelised. Pöörduge sellisel juhul oma sisupakkuja poole.
• Lisateabe saamiseks vt [eSPIKKER] (Otsing eesmärgi alusel > Funktsioonid > Tavaliides), lugege täpsemat teavet Cl-mooduli kasutusjuhendist või võtke ühendust sisupakkujaga.

• Ühendage USB-kõvaketas porti USB 2.
• Lisateabe saamiseks vt [eSPIKKER] (Otsing eesmärgi alusel > Salvestamine).

■ VIERA Link

• Kasutage VIERA Link-i ühendamiseks HDMI1 – 3.
• Lisateabe saamiseks vt [eSPIKKER] (Otsing eesmärgi alusel > Funktsioonid > VIERA Link „HDAVI Control™“).

Funktsioonide tuvastamine

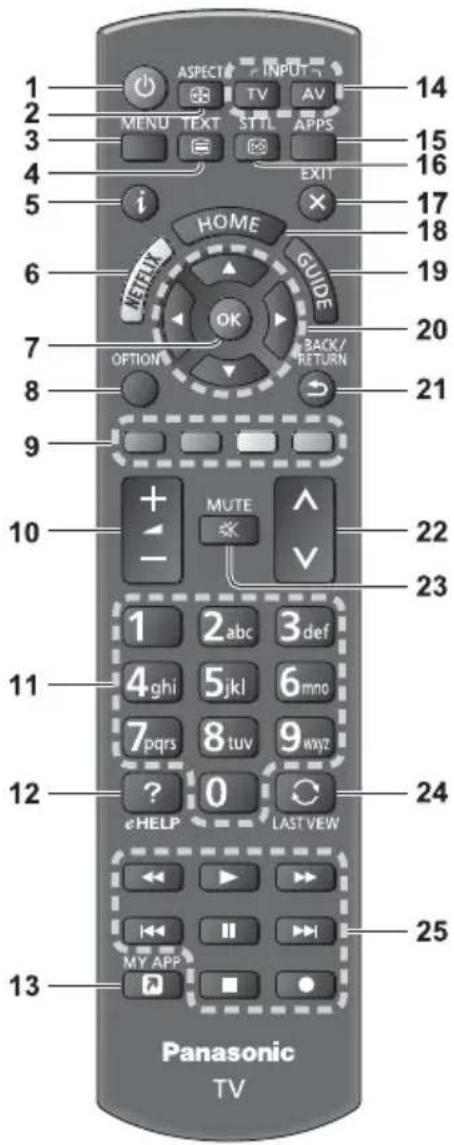

Kaugjuhtimispult

1 2 3 4 5 i ASPECT INPUT MENU TEXT STILL APPS HOME GUIDE OPTION BACK/ RETURN MUTE + - 22 23 1 2 abc 3 def 4 ghi 5 jkl 6 mno 7 pqs 8 tuv 9 wyz ? 0 eHELP LAST VIEW 14 15 16 17 18 19 20 21 24 25 13 MY APP Panasonic TV

1 [O]: Puhkerežiimi toitelüliti

2 Pildi formaat

• Muudab kuvasuhet.

3 [Peamenüü]

- Vajutage pildi-, heli-, võrgu-, taimeri-, seadistus- ja spikrimenüü avamiseks jne.

4 Teleteksti nupp

5 Teave

• Otsejuurdepääs teenusele NETFLIX.
• Selle funktsiooni täielikuks kasutamiseks on vajalik lairibavõrgu keskkond.
• Teenus võidakse peatada või muuta ilma ette teatamata.

7 OK

• Kinnitab valikud.
- Vajutage pärast kanali asendite valimist, et kiirelt kanalit muuta.
• Kuvab kanaliloendi.

8 [Valikute menüü]

- Lihtne valikuline säte vaatamiseks, heli jaoks jne.

9 Värvilised nupud

- Kasutatakse erinevate funktsioonide valimiseks, navigeerimiseks ja rakendamiseks.

10 Helitugevuse suurendamine/vähendamine

11 Numbrinupud

• Vahetab kanaleid ja teleteksti lehekülgı.
- Seab tähemärgid.
- Ooterežiimis olles lülitab teleri sisse.

12 [eSPIKKER]

• Kuvab [eSPIKKER] (sisseehitatud kasutusjuhend).

13 [Minu rakendus]

• Määrab lemmik-rakenduse. Pärast seadistust käivitab rakenduse hölpsalt selle nupuvajutusega.
• Lisateabe saamiseks vt [eSPIKKER] (Otsing eesmärgi alusel > Koduekraan > Rakendused > Minu rakendus)

14 Sisendrežiimi valik

• TV – lülitub valikute DVB-C / DVB-T / DVB IP kaudu / analoog vahel.
• AV – lülitab sisendi valimise nimekirjast AV-sisendrežiimile.

15APPS

• Kuvab [Rakendused] (rakenduste loend).

16 Subtiitrid

• Kuvab [Koduekraan].
- Lisateabe saamiseks vt [eSPIKKER] (Otsing eesmärgi alusel > Lugege esmalt > Funktsioonid).

19 Telekava

- Valikute ja reguleerimiste tegemiseks.

21 Tagasi

- Naaseb eelmise menüü/lehe juurde.

22 Kanal üles/alla

24 Viimane vaatamine

• Lülitub viimati vaadatud kanalile või sisendrežiimi.

25 Toimingud sisuga, ühendatud seadmetega jne

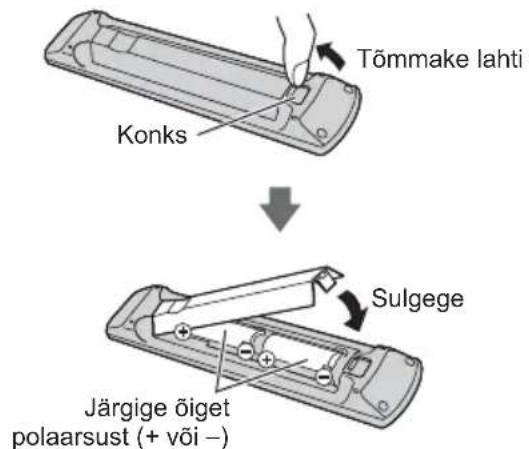

■ Patareide paigaldamine/eemaldamine

Tömmake lahti Konks Sulgege Järgige öiget polaarsust (+ või –)

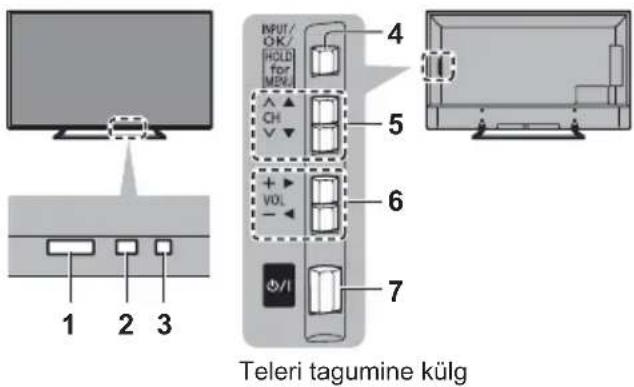

Märgutuli/juhtpaneel

- Vajutades nuppudele 4, 5, 6, ilmub vajutatud nupu esiletõstmiseks ekraani paremale poolele 3 sekundiks juhtpaneeli juhend.

1 2 3 Teleri tagumine külg 4 5 6 7

1 Kaugjuhtimispuldi signaali vastuvõtja

- Ärge asetage esemeid teleri kaugjuhtimispuldi signaali vastuvõtja ja puldi vahele.

2 Ümbrusandur

- Tunnetab heledust pildi kvaliteedi kohandamiseks, kui [Ümbruse andur] pildimenüüs on seatud suvandile [Sees].

3 Toite LED

Punane:

Puhkerežiim

Roheline:

Sees

Oranž:

Ooterežiim koos mõne aktiivse funktsiooniga (salvestamine jne)

- LED vilgub, kui teler võtab juhtimispuldilt käsu vastu.

4 Sisendrežiimi valik

• Vajutage korduvalt, kuni jõuate soovitud režiimini.

[Peamenüü]

- Vajutage ja hoidke umbes 3 sekundit, et kuvada peamenüü.

OK (menüüsüsteemis olles)

5 Kanal üles/alla

• Kursor üles/alla (menüüsüsteemis olles)

6 Helitugevuse suurendamine/vähendamine

- Kursor vasakule/paremale (menüüsüsteemis olles)

7 Toitelüliti

• Kasutage toite lülitamiseks.

- Seadme täielikult väljalülitamiseks tuleb teil pistik seinakontaktist välja tömmata.

• [⏻/ɪ]: ootel / sees

Esmakordne automaatne seadistus

Teleri esmakordsel sisselülitamisel otsib see automaatselt saadaolevaid telekanaleid ja annab teile valikuid teleri seadistamiseks.

• Need toimingud ei ole vajalikud, kui seadistamine on kohaliku esindaja juures juba tehtud.
• Palun lõpetage ühendatava seadmestiku ühendused (lk 10 - 14) ja seadistused (kui on vajalik) enne automaatse seadistamise käivitamist. Lugege ühendatud seadme seadete kohta lisateabe saamiseks seadme kasutusjuhendit.

1 Pistke teleri toitepistik pingestatud seinapistikupessa ja lülitage toide sisse

• Kuvamiseks kulub mõni sekund.

2 Valige järgmised elemendid

Seadistage iga element ekraanile kuvatud suuniste järgi. Näide:

Palun valige oma vaatamise keskkond.

Kodu Kauplus

■ Kuidas kasutada kaugjuhtimispulti

Liigutage kursorit

Avage element / salvestage säte

BACK/RETURN

Eelmisse elementi naasmine (olemasolu korral)

Valige keel

Valige [Kodu]

Valige [Kodu] koduvõrgus kasutamiseks.

• [Kauplus] on kaupluses kuvamiseks.
- Vaatamise keskkonna hilisemaks muutmiseks peab seadistus algväärtustama köik sätted, minnes tarneoleku valikusse.

Seadistage vörguühendus

Valige asukohariik

- Olenevalt valitud riigist valige oma regioon või salvestage lapseluku PIN-number („0000“ ei ole salvestatav).

Märgistage häälestamiseks telesignaali režiim ning valige seejärel [Automaatseadistuste käivitus]

√: häälesta (saadavate kanalite otsimine)

□: jäta häälestamine vahele

• Automaatse seadistamise ekraan erineb olenevalt valitud riigist ja signaalirežiimist.
  • [DVB-C vörgu seaded]

Tavaliselt seatud [Sagedus] ja [Vörgi ID] kuni [Automaatne].

Kui [Automaatne] ei kuvata või kui vajalik, sisestage [Sagedus] ja [Võrgi ID], mille on määranud teie kaabelleviteenuse pakkuja, kasutage numbrinuppe.

Automaatne seadistamine on nüüd löppenud ja teler on vaatamiseks valmis.

Kui häälestamine ebaönnestus, kontrollige võrgu ja raadiosageduskaabli ühendust ning järgige seejärel ekraanile kuvatavaid juhtnööre.

Märkus

• Teler lülitub puhkerežiimi, kui 4 tunni jooksul ei tehta ühtegi toimingut, juhul kui suvandi [Automaatne väljalülitus] seadeks on valitud taimerimenüüs [Sees].
• Teler lülitub puhkerežiimi, kui 10 minuti jooksul ei võeta vastu signaali ega tehta ühtegi toimingut, juhul kui suvandi [Signaalita väljalülitus] seadeks on valitud taimerimenüüs [Sees].
  • Köikide kanalite ümberhäälestamiseks

[Automaatne seadistamine] menüüs [Häälestusmenüü] (seadistusmenüü)

• Võimaliku telesignaali režiimi hilisemaks lisamiseks
[Lisa TV signaali tüüp] menüüs [Häälestusmenüü] (seadistusmenüü)
• Köikide kanalite lähtestamiseks
[Tarneolek] menüüs [Süsteemi menüü] (seadistusmenüü)

Teleri vaatamine

1 Lülitage toide sisse

(teler)

või

(Kaugjuhtimispult)

• Toitelüliti peab olema sees-asendis. (Ik 16)

Mõneks sekundiks kuvatakse ekraani serva teaberiba.

- Kasutamise ja seadete kohta lisateabe saamiseks vt [eSPIKKER]. (Otsing eesmärgi alusel > Lugege esmalt > Funktsioonid)

2 Valige režiim

TV

Loetelu DVB-C DVB-T DVB IP kaudu Analoog

- Režiimide valikuvõimalus sõltub salvestatud kanalitest.

3 Valige kanal

või

- Kui valida kahe- või enamakohaline kanali asukoht, näiteks 399

Kuidas kasutada eSPIKKER

[eSPIKKER] on telerisse salvestatud üksikasjalik kasutusjuhend, mis annab teile üksikasjalikke selgitusi iga funktsiooni toimimise paremaks möistmiseks.

1 Kuvage [eSPIKKER]

või

[Spikker] [eSPIKKER]

- Kui [eSPIKKER] avati siis, kui teler oli sisse lülitatud, kuvatakse kinnituskuva, et valida, kas minna lehele [Esimene leht] või [Viimati vaadatud leht].

2 Valige menüü

• [Kuidas kasutada] juurdepääsuks.

(roheline)

[Märksöna otsing]:

Otsi eHELP sisu märksönaga.

[Otsing eesmärgi alusel]:

Otsi eHELP sisu iga üksuse jaoks.

[Tugi]:

Juurdepääs abi-infole (KKK jm).

3 Valige element

Näide:

① valige

② juurdepääs

• Eelmise kuva/välja juurde naasmine

BACK/RETURN

- Kirjelduse kerimiseks (kui on rohkem kui 1 leht) Kui kirjeldus on esiletöstetud

- Kirjeldusega seotud menüü kuvamiseks (ainult mönede kirjelduste puhul)

(punane)

- Selle teleri omaduste kontrollimine Otsing eesmärgi alusel > Lugege esmalt > Funktsioonid

Järgige enne hoolduse või abi palumist neid lihtsaid juhtnööre, et probleem lahendada.

• Lisateabe saamiseks vt [eSPIKKER] (Tugi > KKK).

Teler ei lülitu sisse

- Veenduge, et voolujuhe oleks ühendatud teleri külge ja vooluvõrgu pistikupesasse.

Teler lülitub puhkerežiimile

- Aktiveeritakse automaatne puhkerežiim.

Kaugjuhtimispult ei tööta või töötab katkendlikult.

• Kas patareid on paigaldatud õigesti? → (Ik 16)
• Kas teler on sisse lüllitatud?
- Patareid võivad tühjad olla. Asendage need uutega.
- Suunake kaugjuhtimispult otse teleri kaugjuhtimispuldi signaali vastuvõtja poole (umbes 7 m raadiuses ja 30-kraadise nurga all signaali vastuvõtja suhtes).
- Paigutage teler eemale päikesevalgusest või muudest valgusallikatest, mis võivad teleri kaugjuhtimispuldi signaali vastuvõtjat häirida.

Ekraanile ei ole kuvatud pilti

• Kontrollige, kas teler on sisse lüllitatud.
• Veenduge, et voolujuhe oleks ühendatud teleri külge ja vooluvõrgu pistikupesasse.
  • Veenduge, et valitud on õige sisendrežiim.
• Kontrollige, kas suvandi [AV] ([COMPONENT] / [VIDEO]) seade valikus [Sisendi valimine] vastab välise seadme väljastatavale signaalile.
• Kas pildimenüü valikud [Taustavalgustus], [Kontrastsus], [Heledus] või [Värvid] on seatud miinimumväärtusele?
• Kontrollige, et köik vajalikud juhtmed ja ühendused oleksid kindlalt paigas.

Ekraanile on kuvatud ebatavaline kujutis

• Sellesse telerisse on sisse ehitatud enesetestimise funktsioon. Teeb pildi- ja heliprobleemide diagnostika.
  → [Teleri enesetest] (spikrimenüü)
• Lülitage teler toitelülitist välja, seejärel lülitage see uuesti sisse.
• Kui probleem püsib, lähtestage köik seaded.
  [Tarneolek] menüüs [Süsteemi menüü] (seadistusmenüü)

Välisest seadmest tulev pilt või heli on ebatavaline, kui seade on ühendatud üle HDMI

- Seadke [HDMI automaatseadistamine] (seadistusmenüü) valikule [Režiim1] → (Ik 12)

Teleri osad lähevad tuliseks

- Teleri mõned osad võivad muutuda tuliseks. Selline temperatuuritõus ei tekita teleri toimimise ega kvaliteedi probleeme.

Sõrmega surudes liigub ekraanipaneel ja tekib müra

- Paneeli ümber on paneeli kahjustuste vältimiseks jäetud väikene vahe. See ei ole rike.

Hooldus

Esmalt eemaldage toitejuhe vooluvõrgu pistikupesast.

Ekraan, Telerikorpus, Alus

Regulaarne hooldus:

Pühkige pehme riidega örnalt ekraani, kere või aluse pinda, et eemaldada sealt tolm või sõrmejäljed.

Suurem mustus:

(1) Esmalt puhastage pinnad tolmust.
(2) Niisutage pehmet riiet puhta vee või lahjendatud pesuloputusvahendiga (1 osa loputusvahendit 100 osa vee peale).
(3) Väänake lapp kuivaks. (Jälgige, et vedelik ei satuks teleri sisemusse, kuna see võib toodet kahjustada.)
(4) Tugevalt kinni olevat mustust tuleb örnalt niisutada ja seejärel ära pühkida.
(5) Lõpetuseks eemaldage igasugune niiskus.

Ettevaatust!

• Ärge kasutage karedat lappi ega nühkige pinda liiga kövasti, vastasel juhul vöivad pinnale tekkida kriimud.
• Jälgige, et teleri pindadele ei satuks putukatõrjevahendit, lahustit, vedeldit või muid lenduvaid aineid. See võib pinna rikkuda või panna kooruma pinnakattevärvi.
• Ekraani pind on eritöötlusega kaetud ja võib kergesti kahjustuda. Ärge toksige ega kriipige pinda sõrmeküünte ega muude kõvade esemetega.
• Teleri korpus või alus ei tohi puutuda pikka aega kokku kummi või PVC-materjaliga. See võib pinda rikkuda.

Toitepistik

Pühkige toitepistikut regulaarselt kuiva lapiga. Niiskus ja mustus võivad põhjustada tulekahju- või elektrilöögiohu.

Tehnilised andmed

TV

Mudeli nr

40-tolline mude: TX-40EX620E
49-tolline mudel: TX-49EX620E
55-tolline mude1: TX-55EX620E

Mõõdud (L × K × S)

40-tolline mudel
899 mm × 573 mm × 220 mm (Alusega)
899 mm × 518 mm × 65 mm (Ainult teler)
49-tolline mudel
1 102 mm × 699 mm × 253 mm (Alusega)
1 102 mm × 644 mm × 77 mm (Ainult teler)
55-tolline mudel
1 240 mm × 777 mm × 253 mm (Alusega)
1 240 mm × 722 mm × 78 mm (Ainult teler)

Kaal

40-tolline mudel

13,0 kg neto (Alusega)
11,0 kg neto (Ainult teler)

49-tolline mudel

15,0 kg neto (Alusega)
14,0 kg neto (Ainult teler)

55-tolline mudel

Kõlarite väljundvõimsus 20 W (10 W + 10 W)

Körvaklapid

M3 (3,5 mm) väike stereopistik × 1

Ühenduspesad

AV sisend (COMPONENT / VIDEO)

VIDEO

RCA PIN-tüüp × 1

1,0 V[p-p] (75 Ω)

AUDIO L - R

RCA PIN-tüüp × 2

0,5 V[rms]

Y

1,0 V[p-p] (koos sünkroonimisega)

4K (4K vormingus), sisu tüüp, Deep Colour,

x.v.Colour™

HDMI2:

4K (4K vormingus), sisu tüüp, Audio Return

- See teler toetab funktsiooni „HDAVI Control 5“.

Kaardi pilu

Tavaliidese pilu (ühildub CI Plusiga) × 1

ETHERNET

RJ45, IEEE802.3 10BASE-T/100BASE-TX

USB 1/2

USB1: Alalisvool=5 V, Max. 500 mA

DIGITAL AUDIO väljund

PCM / Dolby Digital, fiiberoptiline

Vastuvõtusüsteemid/Laineala nimi

DVB-C

Digitaalsed kaabelteenused (MPEG2, MPEG4-

AVC(H.264) ja MPEG HEVC(H.265))

DVB-T / T2

Digitaalsed maapealsed teenused (MPEG2,

MPEG4-AVC(H.264) ja MPEG HEVC(H.265))

PAL B, G, H, I

SECAM B, G

SECAM L, L'

VHF E2 - E12

VHF A - H (ITAALIA)

CATV (S01 - S05)

CATV S11 - S20 (U1 - U10)

VHF H1 - H2 (ITAALIA)

UHF E21 - E69

CATV S1 - S10 (M1 - M10)

CATV S21 - S41 (Hyperband)

PAL D, K

SECAM D, K

VHF R1 - R2

VHF R3 - R5

VHF R6 - R12

UHF E21 - E69

PAL 525/60

NTSC lindi taasesitus mönedest PAL

videomakkidest (videomakk)

M.NTSC

Taasesitus M.NTSC videomakkidest (videomakk)

NTSC (ainult AV-sisend)

Taasesitus NTSC videomakkidest (videomakk)

Antenni sisend

VHF/UHF

Kasutustingimused

Temperatuur

0^ C - 35^ C

Niiskus

20% – 80% suhtelist õhuniiskust

(mittekondenseeruv)

Sisseehitatud juhtmevaba LAN

Ühilduvus standardiga ja sagedusvahemik\*

IEEE802.11a/n

5,180 GHz - 5,320 GHz, 5,500 GHz - 5,580 GHz,

5,660 GHz - 5,700 GHz

IEEE802.11b/g/n

2,412 GHz - 2,472 GHz

Turvalisus

WPA2-PSK (TKIP/AES)

WPA-PSK (TKIP/AES)

*: Sagedus ja kanal erinevad olenevalt riigist.

Märkus

- Disaini ja spetsifikatsioone võidakse muuta ilma ette teatamata. Näidatud mass ja mõõdud on ligikaudsed.

- Teavet voolutarbe, kuva eraldusvõime jne kohta vaadake toote andmesildilt.

- Avatud lähtekoodiga tarkvara kohta lisateabe saamiseks vt [eSPIKKER] (Otsing eesmärgi alusel > Lugege esmalt > Enne kasutamist > Litsents).

■ Seinakronsteini kasutamisel

Soovitatud seinakinnitusega kronsteini ostmiseks võtke ühendust kohaliku Panasonicu edasimüüjaga.

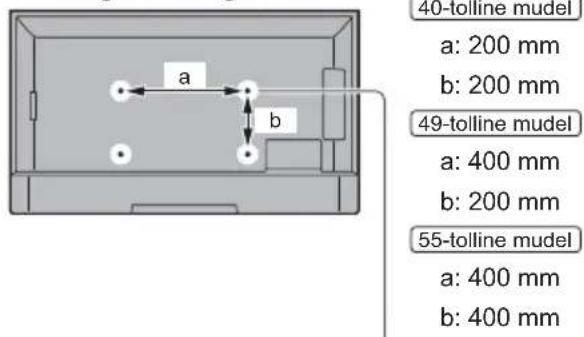

- Avad seinakinnitusega kronsteini paigaldamiseks Teleri tagumine külg

40-tolline mulel a: 200 mm b: 200 mm 49-tolline mulel a: 400 mm b: 200 mm 55-tolline mulel a: 400 mm b: 400 mm

(Külgvaade) Kruvi sügavus 40-tolline mudel minimaalselt: 9 mm maksimaalselt: 26 mm 49-tolline mudel 55-tolline mudel minimaalselt: 8 mm maksimaalselt: 16 mm Diameter: M6 Kruvi teleri seinakinnitusele (pole teleriga kaasas)

Hoiatus

• Muu seinakinnituse kasutamise või ise seinakinnituse paigaldamisega kaasneb kehavigastuste ja toote kahjustamise oht. Seadme toimimise ja ohutuse tagamiseks tuleb kindlasti edasimüüjalt või litsentsitud töövõtjalt paluda seinakinnitusega kronsteini paigaldamist. Igasugune kahju, mida on paigaldamisel põhjustanud vastava kvalifikatsioonita paigaldaja, tühistab teie garantii.
• Lugege hoolikalt valikuliste tarvikute juhtnööre ja tehke köik vöimalik, et takistada teleri allakukkumist.
• Käsitsege telerit paigaldamise ajal ülima ettevaatlikkusega, sest teleri kokkupõrge teiste objektidega võib toodet vigastada.
• Seinakronsteine seinale kinnitades olge ettevaatlik. Veenduge enne kronsteini paigaldamist, et seinas ei ole elektrikaableid või torusid.
• Allakukkumise ja vigastuste vältimiseks võtke teler seinalt ära, kui seda enam ei kasutata.

Vanade seadmete ja patareide jäätmekäitlus

Ainult Euroopa Liidule ja ringlussevõtu süsteemidega riikidele

Toodetel, pakendil ja/või kaasasolevatel dokumentidel olevad sümbolid tähendavad, et elektri- ja elektroonikatooteid ja patareisid ei tohi visata tavaliste olmejäätmete hulka.

Vanade toodete ja kasutatud patareide nõuetekohaseks töötlemiseks, taastamiseks ja ringlusse võtmiseks viige need ettenähtud kogumiskohtadesse vastavalt riiklikele õigusaktidele.

Nende toodete ja patareide korrektse kõrvaldamisega aitate säästa hinnalisi ressursse ning vältida võimalikke kahjulikke mõjusid inimeste tervisele ja keskkonnale.

Täpsema teabe saamiseks kogumise ja ringlussevõtu kohta pöörduge kohaliku omavalitsuse poole.

Vastavalt riiklikele öigusaktidele vöib selliste jäätmete ebakorrektse käitlemisega kaasneda trahv.

Märkus patarei sümboli kohta (sümbol põhjal):

Seda sümbolit võib kasutada kombinatsioonis keemilise sümboliga. Sellisel juhul vastab see asjaomase kemikaali kasutamist reguleeriva direktiivi nõuetele.

Kliendi teave

Käesoleva toote mudelinumbri ja seerianumbri leiate selle tagapaneelilt. Kirjutage see seerianumber allpool olevasse alasse ja käesoleva raamat hoidke kindlasti alles; lisaks tuleb säilitada ka ostutšekk, mis on püsivaks töendiks teie ostu kohta ja aitab seda varguse või kaotuse korral tuvastada, samuti on see tarvilik garantiiremondi korral.

Mudeli number Seerianumber
