Bränd	Zanussi
Mudel	ZWO 1101
Toote tüüp	Pesumasin
Paigalduse tüüp	Vabaltseisev
Laius	60 cm
Kõrgus	85 cm
Sügavus	60 cm
Netokaal	70 kg
Toide	220-240 V, 50 Hz, 10 A
Energiaklass	A+++
Pöörlemiskiirus	1100 rpm
Täituvus	7 kg
Pesuprogrammid	Puuvill, Sünteetika, Õrnad, Vill, Kiire 30', Öko, Loputus ja tsentrifuug, Tühjendus ja tsentrifuug
Temperatuuri seaded	Külm kuni 90°C
Ekraan	LED
Ajastatud käivitamine	Kuni 24 tundi
Lapselukk	Jah
Ülevoolukaitse	Jah
Müratase (pesu)	58 dB(A)
Müratase (tsentrifuug)	76 dB(A)
Veekulu	52 l/tsükkel
Aastane energiatarve	184 kWh
Hooldus	Puhasta pumba filter, eemalda katlakivi perioodiliselt, puhasta pesuaine sahtel
Varuosad	Trummel, rihm, pump, küttekeha, ukse tihend, juhtpaneel

Korduma kippuvad küsimused - ZWO 1101 ZANUSSI

Kuidas paigaldada Zanussi ZWO 1101 pesumasinat?

Eemaldage kogu pakend, tasandage masin jalgu reguleerides, ühendage vee sisselaskevoolik külmaveekraaniga, millel on 3/4 tolline keerme, sisestage äravooluvoolik püstikutorusse või valamu püünise, ja ühendage toitejuhe maandatud pistikupessa. Enne esmakordset kasutamist eemaldage transpordipoldid.

Mida teha, kui masin ei käivitu?

Kontrollige, et uks on täielikult suletud, veevarustus sisse lülitatud, toitejuhe ühendatud ja programmivalik ei ole 'Off' asendis. Samuti veenduge, et lapselukk pole aktiveeritud. Kui probleem püsib, vaadake veakoodi kuvat.

Kuidas puhastada pesuaine sahtlit?

Vajutage sahtli sees olevat haaki, et see eemaldada. Peske sahtlit sooja voolava vee all, vajadusel kasutades harja. Puhastage süvend niiske lapiga. Pange sahtel tagasi, libistades seda sisse, kuni see klõpsatab.

Mida tähendab veakood E10?

Veakood E10 näitab veevarustuse probleemi. Kontrollige, et veekraan on täielikult avatud, sisselaskevoolik ei ole painutatud ja sisselaskeventiili filter pole ummistunud. Lülitage masin välja ja puhastage filter harjaga.

Kui sageli peaksin pumpa filtrit puhastama?

Puhastage pumba filtrit iga 2-3 kuu tagant, et vältida ummistusi. Kui masin ei tühjenda või kuvab veateadet, puhastage see kohe. Enne filtri kaane avamist ühendage masin alati vooluvõrgust lahti.

Kas ma saan selles masinas tekki pesta?

Jah, kuid veenduge, et tekk on masinpestav ja ei ületa trumli mahtu (7 kg). Kasutage spetsiaalset 'Tekk' või 'Suured esemed' programmi, kui see on saadaval, või kasutage õrna tsüklit aeglase tsentrifuugimiskiirusega.

Miks on masin tsentrifuugimise ajal mürarikas?

Liigne müra võib olla põhjustatud tasakaalustamata koormusest, lahtistest transpordipoltidest või kõvadest esemetest trumlis. Proovige pesu ümber jaotada, veenduge, et masin on tasandatud, ja eemaldage kõik esemed taskutest.

Kuidas aktiveerida lapselukku?

Vajutage 'Lapselukk' nuppu (kui see on olemas) või hoidke 'Start/Pause' nuppu 3 sekundit all, kuni ekraanile ilmub tabaluku ikoon. Deaktiveerimiseks korrake sama toimingut.

Millist hooldust vajab vee sisselaskevoolik?

Kontrollige voolikut regulaarselt pragude, lekete või paindumiste suhtes. Voolik tuleks välja vahetada iga 5 aasta tagant või kui märkate kahjustusi. Kasutage ainult originaalseid Zanussi varuosasid.

Kuidas vähendada energiatarbimist?

Kasutage kergelt määrdunud pesu jaoks madalamaid temperatuure (30-40°C), valige 'Öko' programm ja peske võimalusel täiskoormusega. Puhastage filtrit ja eemaldage katlakivi regulaarselt, et säilitada tõhusus.

KASUTUSJUHEND ZWO 1101 ZANUSSI

Ohutusinfo 20
Jäätmekäitlus 21
Tehnilised andmed 22
Seadme kirjeldus 22
Juhtpaneel 23
Programmid 24

Vihjeid ja näpunäiteid ____ 26
Enne esimest kasutamist 27
Igapäevane kasutamine ____ 27
Puhastus ja hooldus 29
Veaotsing 32
Paigaldamine 34

Jäetakse öigus teha muutusi

! Ohutusinfo

Enne paigaldamist ja kasutamist lugege kasutusjuhend hoolega läbi.

• Et teaksite, kuidas tagada enda ja oma vara ohutus.
• Et aidata keskkonda.
• Et teaksite, kuidas seda seadet õigesti kasutada.

Hoidke kasutusjuhend alati seadme läheduses, et see oleks käepärast ka teise kohta kolimisel või siis, kui te seadme kellelegi teisele annate.

Tootja ei vastuta vale paigaldamise või ebaõige kasutuse tõttu tekkinud kahjude eest.

Laste ja ohustatud isikute turvalisus

• Ärge lubage seadet kasutada lastel ega füüsilise või sensoorse puudega inimestel; samuti isikutel, kel puuduvad selleks vajalikud kogemused või oskused. Kui nad siiski seadmega töötavad, peab neid juhendama või jälgima isik, kes vastutab nende turvalisuse eest. Ärge lubage lastel seadmega mängida.
• Hoidke pakkematerjalid lastele kättesaamatus kohas. Lämbumis- või vigastusoht!
• Hoidke pesuained lastele kättesaamatus kohas.
• Hoidke lapsed ja väikesed koduloomad seadmest eemal, kui selle uks on lahti.
• Enne seadme ukse sulgemist veenduge, et trumlis ei oleks lapsi või koduloomi.
• Kui seadmel on lapselukk, soovitame selle aktiveerida.

Üldine ohutus

• Ärge kasutage seadet professionaalses rakenduses. See seade on ette nähtud ainult koduseks kasutamiseks.
• Ärge muutke seadme tehnilisi omadusi. Sellega kaasneb vigastuste ja seadme kahjustamise oht.
• Ärge pange süttivaid või süttiva ainega määrdunud esemeid seadmesse, selle lähedusse või peale. Plahvatuse või tulekahju oht!
• Järgige pesuaine pakendil antud ohutusjuhiseid, et ära hoida silmade, suu ja neelu põletust.
• Jälgige, et pesu hulgas ei oleks metallist esemeid. Köva ja terav materjal vöib sea-det kahjustada.
• Ärge puudutage programmi töötamisel ukseklaasi. Klaas vöib olla kuum (kehtib vaid eestlaetavatele seadmetele).

Puhastus ja hooldus

• Lülitage seade välja ja ühendage toitepistik pistikupesast lahti.
• Ärge kasutage seadet ilma filtriteta. Veenduge, et filtrid on öigesti paigaldatud. Vale paigaldus põhjustab veelekkeid.

Paigaldamine

• Seade on raske, olge seda liigutades ettevaatlik.

• Ärge transportige seadet ilma transportimispoltideta; võite kahjustada sisekomponente ning põhjustada lekkeid või rikkeid.

• Vigastatud seadet ei tohi paigaldada ega ühendada.

• Eemaldage köik pakkematerjalid ja transportimispoldid.
• Veenduge, et toitepistik on paigaldamise ajal seinakontaktist väljas.
• Elektri- ja veevõrguühendused ning seadme paigaldamine jäägu kvalifitseeritud tehniku hooleks. Nii hoiate ära seadme kahjustusi või vigastusi.
• Ärge paigaldage ega kasutage seadet ruumis, mille temperatuur on alla 0°C.
• Paigaldades seadme vaipkattega põrandale, veenduge, et seadme ja vaiba vahele jääks õhuruum. Reguleerige jalgu, et tagada piisav vahe seadme ja vaiba vahel.

Veeühendus

• Ärge kasutage seadme ühendamisel vanu juba kasutatud voolikuid. Kasutage vaid uusi voolikuid.
• Veenduge, et veevoolikud viga ei saaks.
• Ärge ühendage seadet uute torudega või torudega, mida pole pikka aega kasutatud. Laske veel mõni minut joosta, seejärel ühendage sisselaskevoolik.
• Seadme esmakordsel kasutamisel veenduge, et veevoolikutel ja -liitmikel pole lekkeid.

Jäätmekäitlus

Tootel või selle pakendil asuv sümbol näitab, et seda toodet ei tohi kohelda majapidamisjäätmetena. Selle asemel tuleb toode anda taastöötlemiseks vastavasse elektri- ja elektroonikaseadmete kogumise punkti. Toote õige utiliseerimise kindlustamisega aitate ära hoida võimalikke negatiivseid tagajärgi keskkonnale ja inimtervisele, mida võiks vastasel juhul põhjustada selle toote ebaõige käitlemine. Lisainfo saamiseks selle toote taastöötlemise kohta võtke ühendust kohaliku omavalitsuse, oma majapidamisjäätmete käitlejaga või kauplusega, kust te toote ostsite.

Elektriühendus

• Veenduge, et seade on maandatud.
- Kontrollige, kas andmesildil toodud elektrilised parameetrid vastavad vooluvõrgu näitajatele.
- Kasutage alati nõuetekohaselt paigaldatud elektriohutut pistikupesa.
- Ärge kasutage mitmikpistikuid ega pikenduskaableid. Tuleoht!
- Ärge asendage toitekaablit ega vahetage seda. Pöörduge teeninduskeskusse.
- Veenduge, et toitepistik ja -kaabel viga ei saaks.
- Ühendage toitepistik pistikupessa alles paigalduse löpus. Veenduge, et pärast paigaldamist säilib juurdepääs toitepistikule.
- Seadet vooluvõrgust eemaldades ärge tömmake toitekaablist. Tõmmake alati toitepistikust.

Seadme kõrvaldamine

1. Ühendage toitepistik pistikupesast lahti.
2. Lõigake toitekaabel seadme küljest lahti ja visake ära.
3. Körvaldage ukse fiksaator. Nii hoiate ära võimaluse, et lapsed või lemmikloomad seadmesse kinni jäävad. Lämbumisoht (kehtib vaid eestlaetavatele seadmetele)!

Pakkematerjalid

Sümboliga fähistatud materjalid tuleb suunata taaskasutusse.

Selleks viige pakendid vastavatesse konteineritesse.

Ökoloogilisi näpunäiteid

Keskkonna säästmiseks kasutage vähem vett ja elektrit, järgides neid juhiseid.

• Tavalise määrdumisastmega pesu pesemiseks kasutage ilma eelpesu faasita programmi.
• Käivitage pesuprogramm alati maksimaalse pesukogusega.

- Madala temperatuuriga programmi valides kasutage vajadusel plekieemaldit.

- Pesuaine öige koguse kasutamiseks jälgige oma veevärgi vee karedust.

Tehnilised andmed

Mõõdud Laius/kõrgus/sügavus 595/850/330 mm
Elektriühendus: Pinge	Üldvõimsus	220-240 V
		2100 W
	Kaitse	10 A
	Sagedus	50 Hz
Kaitsekate hoiab ära tahkete osakeste ja niiskuse juurdepää-su, välja arvatud kohtades, kus madalpingeseadmel puudub kaitse niiskuse eest		IPX4
Veesurve Minimaalne 0,5 baari (0,05 MPa)
Veevarustus 1)	Maksimaalne 10 baari (1 MPa)
	Külm vesi
Maksimaalne pesukogus Puuvillane 3.5 kg
Pöörlemiskiirus Maksimaalne 1000 p/min

1) Ühendage vee sisselaskevoolik 3/4" keermega kraani külge.

Seadme kirjeldus

1 Tööpind
2 Pesuaine jaotur
3 Juhtpaneel
4 Ukse käepide
5 Tühjenduspump
6 Andmeplaat

7 Jalad seadme loodimiseks
8 Tühjendusvoolik
9 Toitekaabel
10 Vee sissevõtuventiil
11 Transportimispoldid
12 Jalad seadme loodimiseks

Tarvikud

1 Sisselaskevoolik
Seadme ühendamiseks külmaveekraani- ga.
2 Suured plastkorgid
Korpuse tagaküljel transportimispoltide eemaldamisel tekkivate aukude sulgemiseks.

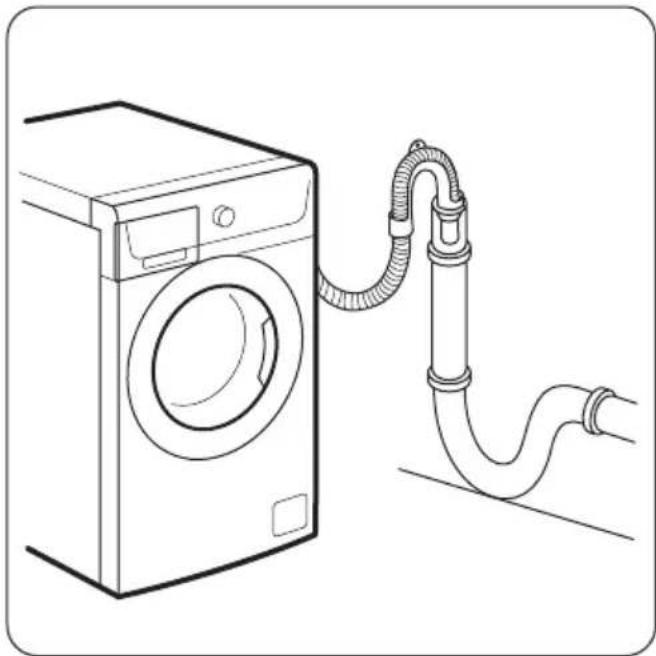

3 Plastist voolikujuhik
Väljalaskevooliku ühendamiseks kraani- kausi ääre külge.
4 Väikesed plastkorgid
Kaitsekatte kinnitamiseks seadme põhja külge.

Juhtpaneel

1 Programminupp
2 Käivitusnupp ▷
3 Kerge triikimise nupp

4 Lisaloputuse nupp
5 Eelpesu nupp

Programminupp 1

Keerake seda nuppu, et valida programm.

Käivitusnupp 2

Programmi käivitamiseks vajutage seda nuppu.

Kerge triikimise nupp 3

Vajutage seda nuppu, et ära hoida kanga kortsumist. Selle nupu vajutamisel vähendab seade pesutsükli intensiivsust ja pöörlemiskiirust.

Automaatselt on pöörlemiskiiruseks 500 p/min.

See funktsioon hõlbustab ja kiirendab hiljem pesu triikimist.

Lisaloputuse nupp 4

Puudutage seda nuppu, et lisada programmi-le loputuskordi.

Kasutage seda programmi, kui pesete pesuainete suhtes allergiliste inimeste pesu või kui asute pehme veega piirkonnas.

Eelpesu nupp 5

Vajutage seda nuppu, et lisada pesuprogrammile 40° C eelpesutsükkel.

Seda funktsiooni on soovitatav kasutada väga määrdunud esemete puhul.

i Funktsiooni valimine suurendab programmi kestust.

Programmid

ProgrammTemperatuur	Pesu ja määrdumise tüüpPesu kaal	Programmi tsüklid	Võimalikud funktsioonid
Puuvill90°C	Valge puuvillane tugevalt määr-dunud pesu. See programm li-sab pesule ka hügieenitsükli.maks. 3.5 kg	PesemineLoputusedTsentrifuugimistsük-kel maksimaalsel kii-rusel
Puuvillase öko-noomne pesu60°C	Valge ja värvikindel puuvillane tavaliselt määrdunud pesu.maks. 3.5 kg	PesemineLoputusedTsentrifuugimistsük-kel maksimaalsel kii-rusel
Puuvillase öko-noomne pesu40°C	Valge ja värviline puuvillane ta-valiselt või kergelt määrdunud pesu.maks. 3.5 kg	PesemineLoputusedTsentrifuugimistsük-kel maksimaalsel kii-rusel
Puuvill30°C	Valge ja värviline puuvillane kergelt määrdunud pesu.maks. 3.5 kg	PesemineLoputusedTsentrifuugimistsük-kel maksimaalsel kii-rusel
Tehiskiud60°C	Tehis- või segakiust tavaliselt määrdunud esemedmaks. 1.7 kg	PesemineLoputusedTsentrifuugimine 800 p/min
Sport40°C	Spetsiaalne programm tavaliselt või kergelt määrdunud spordi-ja vabaajarõivaste pesemiseks.Valige see programm ja kerge triikimise funktsioon, kui te ei soovi pesu triikida.maks. 1.7 kg	PesemineLoputusedTsentrifuugimine 800 p/min
ProgrammTemperatuur	Pesu ja määrdumise tüüpPesu kaal	Programmit süklid	Võimalikudfunktsoonid
Sega-tehiskiud30°C	Puuvillased, tehis- või segakiust kergelt määrdunud või üks kord kantud esemed.maks. 1.7 kg	PesemineLoputusedTsentrifuugimine 800p/min
Örn materjalSärgid40°C	Tavaliselt määrdunud esemed örnadest kangastest, nagu akrüül, viskoos, polüester.maks. 1.7 kg	PesemineLoputusedTsentrifuugimine 500p/min
Vill40° – külm	Masinpestavad villased esemed. Käsitsipestavad villased ja örnad materjalid, millel on "käsitsipestava" eseme sümbol.maks. 0.8 kg	PesemineLoputusedTsentrifuugimine 800p/min
Käsipesu30°C	Käsitsipestavad örnad materjalid, millel on "käsitsipestava" eseme sümbol.maks. 0.8 kg	PesemineLoputusedTsentrifuugimine 800p/min
Kiirpesu35°C	Puuvillased, tehis- või segakiust kergelt määrdunud või üks kord kantud esemed.maks. 1.7 kg	PesemineLoputusedTsentrifuugimistsükkel maksimaalsel kii-rusel
Külmpesu	Valge ja värviline puuvillane kergelt määrdunud pesu.maks. 3.5 kg	PesemineLoputusedTsentrifuugimistsükkel maksimaalsel kii-rusel
Loputus	Kõik kangaliigid.maks. 3.5 kg	Loputamine lisaaine-gaTsentrifuugimistsükkel maksimaalsel kii-rusel
Tsentrifuugimine	Tsentrifuugimistsükkel käsitsi pestud pesule.	Tühjendamine veestTsentrifuugimistsükkel maksimaalsel kii-rusel

○ Kasutatava programmi tühistamiseks või seadme väljalülitamiseks.

Tarbimisväärtused

Programm Energiatarbimine(kWh)1)	Veekulu (lii-trid)1)	Programmi kes-tus (minutid)1)
Valged puuvillased esemed 90 °C	1.5 43.5 102.5
Puuvillane 30 °C 0.26 28 87
Tehiskiud 60 °C 0.7 44 97
Tehiskiud 40 °C 0.38 38.5 88
Örnpesu 40 °C 0.4 41.5 47
Villane 40 °C 0.25 44.5 39
Käsitsipesu 30 °C 0.17 51 46

1) Tabelis toodud tarbimisväärtused on ligikaudsed. Need võivad muutuda, sõltudes pesu kogusest ja tüübist, kasutatava vee ja ümbritseva õhu temperatuurist.

Standardprogrammid energiaklassi tarbimisväärtustele

Programmid ökonoomne puuvillane 60 °C ja ökonoomne puuvillane 40 °C on puuvillase pesu standardprogrammid tavaliselt määrdu- nud puuvillasele pesule. Need sobivad tavaliselt määrdunud puuvillase pesu pesemiseks, kombineerides energia- ja veetarbimist seda tüüpi puuvillase pesu puhul köige töhusamalt. Need vastavad standardile EN60456.

Tegelik veetemperatuur võib toodud tsüklitemperatuurist erineda.

Vihjeid ja näpunäiteid

Pesukogus

• Sorteerige pesu nii: valged, värvilised, te- hiskiust, örnad ja villased esemed.
• Järgige pesuesemete hooldusetikettidel olevaid pesemisjuhiseid.
• Ärge peske koos valgeid ja värvilisi ese- meid.
• Möned värvilised esemed vöivad esimesel pesemisel värvi anda. Soovitame neid esimestel kordadel eraldi pesta.
• Nööpige kinni padjapüürid, sulgege lukud, haagid ja trukid. Siduge vööd sölme.
• Tühjendage taskud ja voltige esemed lahti.
• Mitmekihilised, villased ja värvipiltidega esemed pöörake pahupidi.
  • Eemaldage tugevad plekid.

• Tugevaid plekke peske spetsiaalse pesuvahendiga.

• Olge kardinatega hoolikas. Eemaldage konksud või pange kardinad pesukotti või padjapüüri.

• Ärge peske seadmes järgmisi esemeid.
  – Ilma palistuseta või rebitud pesu.
  – Tugikaartega rinnahoidjad.
• Väikeste esemete pesemiseks kasutage pesukotti.
• Väga väike kogus vöib tekitada tasakaaluprobleeme tsentrifuugimisfaasis. Sellisel juhul kohendage esemeid paagis käsitsi ning käivitage tsentrifuugimisfaas uuesti.

Törksad plekid

Mõne pleki eemaldamiseks ei piisa veest ja pesuainest.

Sellised plekid soovitame eemaldada enne esemete seadmesse panemist.

Saadaval on spetsiaalsed plekieemaldid. Kasutage plekile ja kangale sobilikku plekieemaldit.

Pesu- ja lisaained

• Kasutage vaid spetsiaalselt pesumasinatele möeldud pesu- ja lisaaineid.
• Ärge segage erinevat tüüpi pesuaineid.
• Looduse säästmiseks ärge kasutage pesuainet rohkem, kui ette nähtud.
• Järgige nende toodete pakenditel olevaid juhiseid.
• Kasutage kanga tüübile ja värvile, programmi temperatuurile ning määrdumisastmele vastavaid tooteid.
• Vedelaid pesuaineid kasutades ärge valige eelpesu faasi.

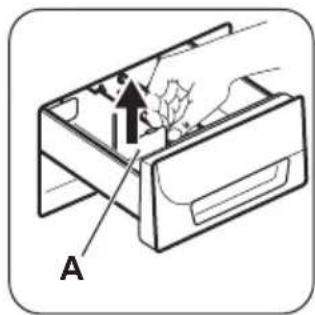

• Kui teie seadmel puudub klapiga pesuaine jaotur, siis lisage vedelad pesuained doseerimiskuuliga.

Vee karedus

Kui veekaredus on teie piirkonnas kõrge või keskmine, soovitame pesumasinates kasutada veepehmenajat. Pehme veega piirkondades pole veepehmenajat vaja kasutada.

Oma piirkonna vee kareduse teada saami- seks võtke ühendust kohaliku veevärgiga.

Järgige toodete pakenditel olevaid juhiseid.

Vee kareduse mõõtmiseks kasutatavad skaalad.

• Saksa kraadid (°dH)
• Prantsuse kraadid (°TH).
• mmol/l (millimooli liitri kohta – rahvusvaheline vee kareduse ühik).
• Clarke'i kraadid.

Vee kareduse tabel

Tase Tüüp		Vee karedus
		°dH °T.H.	mmol/l Clarke
1 pehme 0-7 0-15 0-1.5 0-9
2	keskmine	8-14	16-25	1.6-2.5	10-16
3	kare	15-21	26-37	2.6-3.7	17-25
4	väga kare	>21	>37	>3.7	>25

Enne esimest kasutamist

1. Tühjendussüsteemi aktiveerimiseks valage kaks liitrit vett pesuaine jaoturi põhipe-su lahtrisse.
2. Pange väike kogus pesuainet pesuaine jaoturi põhipesu lahtrisse. Valige ja käivi-

tage kõrgeima temperatuuriga programm puuvillasele ilma pesuta. See eemaldab kõikvõimaliku mustuse trumlist ja paagist.

Igapäevane kasutamine

1. Keerake veekraan lahti.
2. Ühendage toitepistik pistikupessa.
3. Pange pesu masinasse.
4. Kasutage õiges koguses pesuainet ja lisandeid.
5. Määrake ja käivitage pesu tüübile ja määrdumisastmele vastav programm.

Pesu panemine masinasse

1. Avage seadme uks.
2. Asetage pesuesemed ükshaaval trumlisse. Raputage esemeid enne seadmesse asetamist. Jälgige, et te ei paneks liiga palju pesu trumlisse.
3. Sulgege uks.

Veenduge, et pesu ei jääks ukse ja tihendi vahele. Vas- tasel juhul tekib vee lekkimise ja pesu kahjustamise oht.

Pesuaine ja lisandite lisamine

Ettevaatust Kasutage ainult pesumasina jaoks möeldud pesuainet.

1	Pesuaine lahter eelpesutsüklile või leotamisprogrammile.Lisage pesuainet eelpesule ja leotamisele enne programmi käivitamist.
2	Pesuaine lahter pesutsüklile.Vedelat pesuainet kasutades lisa-ge see vahetult enne programmi käivitamist.
	Vedelate lisaainete sahtel (kanga pehmendaja, tärgeldusvahend).Lisage toode lahtrisse enne programmi käivitamist.

Järgige alati pesuaine valmistajate pa- kenditel olevaid juhiseid.

Vedela pesuaine kasutamine

- Tõmmake pesuai- ne jaotur lõpuni välja. - Tõmmake pesuai- ne jagaja oma asendist (A) välja.

• Paigutage see spetsiaalsetesse pesutsükli lahtri keskel asuvatesse juhikutesse.

• Mõõtke välja vajalik kogus pesuainet ja kanga pehmendajat.
• Sulgege hoolikalt pesuaine jaotur.

Kui kasutate pesuaine jagajat:

• Ärge kasutage želatiinitaolisi või pakse vedelaid pesuaineid.
• Ärge lisage vedelat pesuainet üle pesuaine jagaja näidatud piiri.
  – Ärge valige eelpesutsüklit.
• Ärge valige viitkäivitusfunktsiooni, kui see on kättesaadav.

Programmi valimine ja käivitamine

1. Keerake programminuppu ja valige pesu-programm.
2. Käivitusnupu indikaator ei põle.
3. Valige saadaolevad funktsioonid. Funktsioonide valimisel süttivad vastavate nuppude indikaatorid.
4. Programmi käivitamiseks vajutage käivitusnuppu, kuni nupu indikaator süttib.

Programmi tühistamine

1. Programmi tühistamiseks ja seadme väljalülitamiseks keerake programminupp asendisse ○.

2. Keerake programminuppu uuesti, et sea-de sisse lülitada. Nüüd võite valida uue pesuprogrammi.

Seade ei tühjene veest.

Avage uks.

Programmi töötamise ajal on seadme uks lukustatud.

Seadme ukse avamiseks toimige järgnevalt.

1. Keerake programminupp asendisse ○, et seade välja lülitada.
2. Enne ukse avamist oodake möni minut.
3. Sulgege seadme uks.
4. Valige programm uuesti.

Kui trumlis oleva vee temperatuur ja tase on liiga kõrged, ei saa te ust avada.

Seadme ukse avamiseks toimige järgnevalt.

• Korrake samme 1 ja 2.
• Oodake mõni minut.
  • Veenduge, et trumlis ei oleks vett.

Programmi lõpus

• Seade peatub automaatselt.
• Käivitusnupu indikaator vilgub või lõpuindikaator põleb.

• Keerake programminupp asendisse ○, et seade välja lülitada.

• Eemaldage seadmest pesu. Veenduge, et trummel on tühi.

• Niiskuse ja löhnade vältimiseks hoidke ust paokil.
• Sulgege veekraan.

Pesuprogramm on lõppenud, kuid trumlis on vesi.

– Valitud on loputusvee hoidmise funktsioon, mille lõpus jääb vesi trumlisse.
– Uks on lukus ja käivitusnupu indikaator vilgub.
– Ukse avamiseks tuleb seadmest vesi välja lasta.

Vee tühjendamiseks toimige järgmiselt.

1. Kui pöörlemiskiiruse valik on saadaval, võite pöörlemiskiirust vähendada.
2. Vajutage käivitusnuppu. Seade tühjeneb veest ja tsentrifuugib.

3. Kui programm on löppenud.
   – Käivitusnupu indikaator vilgub või lõ-puindikaator põleb.
   – Te võite ukse avada.

4. Keerake programminupp asendisse ○, et seade välja lülitada.

Puhastus ja hooldus

Hoiatus

Eemaldage seade vooluvõrgust enne puhas-tamist.

Puhastage seadet vaid vee ja sooja veega. Kuivatage köik pinnad korralikult.

Ettevaatust Ärge kasutage alkoholi, lahuseid või keemiatooteid.

Katlakivi eemaldamine

Kasutatav vesi sisaldab lupja. Vajaduse tekkimisel kasutage lubja eemaldamiseks veepehmendajat.

Kasutage spetsiaalselt pesumasinatele möel-dud toodet. Järgige tootja pakendil olevaid ju-hiseid.

Tehke seda pesupesemisest eraldi.

Hoolduspesu

Madala temperatuuriga programmide puhul võib veidi pesuainet trumlisse jääda. Sooritage regulaarselt hoolduspesu. Selleks toimige järgmiselt.

• Eemaldage pesu trumlist.
• Valige kõrgeima temperatuuriga puuvillase pesu programm.
• Kasutage õiget kogust bioloogiliste oma-dustega pesupulbrit.

Pärast iga pesu hoidke ust mõnda aega lahti, et vältida hallitust ning ebameeldivaid lõhnu.

Trummel

Kontrollige regulaarselt trumlit, et vältida katlakivi- ja roostejääke.

Roostejääkide trumlist eemaldamiseks kasutage vaid spetsiaalseid tooteid.

Selleks toimige järgmiselt:

• Puhastage trummel spetsiaalselt roostevabale terasele möeldud tootega.
• Käivitage lühike programm puuvillasele pesule maksimaalsel temperatuuril vähese koguse pesuainega.

Uksetihend

Kontrollige regulaarselt uksetihendit ja eemaldage köik objektid siseosalt.

Pesuaine jaotur

Jaoturi puhastamine.

• Vajutage vabastusdetaili ja tömmake jaotur välja.

- Eemaldage vedela lisaaine lahtri ülemine osa. Puhastage köik osad veega.

• Puhastage jaoturi süvend harjaga.

- Pange jaotur tagasi süvendisse.

Tühjenduspump

i Kontrollige regulaarselt tühjenduspumpa ning veenduge selle puhtuses.

Puhastage pumpa järgmistel juhtudel.

• Seade ei tühjene veest.
- Trummel ei saa pöörelda.
- Seade teeb imelikku müra tühjenduspumba tökestatuse töttu.

Hoiatus

1. Ühendage toitepistik pistikupesast lahti.

2. Ärge eemaldage filtrit, kui seade töötab. Ärge puhastage tühjenduspumpa, kui vesi seadmes on kuum. Tühjenduspumba puhastamiseks peab vesi olema külm.

Tühjenduspumba puhastamine.

1. Asetage tühjenduspumba süvendi alla anum väljuva vee kogumiseks.

2. Keerake filter lahti, et vesi saaks välja valguda.

3. Kui nõu saab täis, keerake filter tagasi ja kallake nõu tühjaks. Sooritage samme 3 ja 4 uuesti ning uuesti, kuni tühjenduspumbast enam vett ei tule.

1. Kruvige filter lahti ja eemalda- ge see.

1. Eemaldage pumba küljest ebemed ja praht.

1. Veenduge, et pumba tiivik pöörleb. Kui seda ei juhtu, pöörduge tee-ninduskeskusse.

! Ettevaatust Le-kete vältimiseks keerake filter korralikult kinni.

1. Sulgege tühjenduspumba uks.

Sisselaskeklapi filtri puhastamine

Filtri puhastamine võib olla vajalik järgmistel juhtudel.

• Seade ei täitu veega.
• Seade täitub veega aeglaselt.

Hoiatus Ühendage toitepistik pistikupesast lahti.

Filtri puhastamine.

• Sulgege veekraan.
• Eemaldage sissevõtuwoolik seadme tagant.

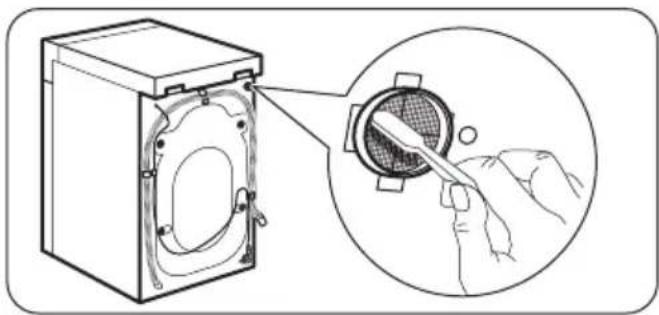

- Puhastage klapis olev filter kõva harjaga või rätikuga.

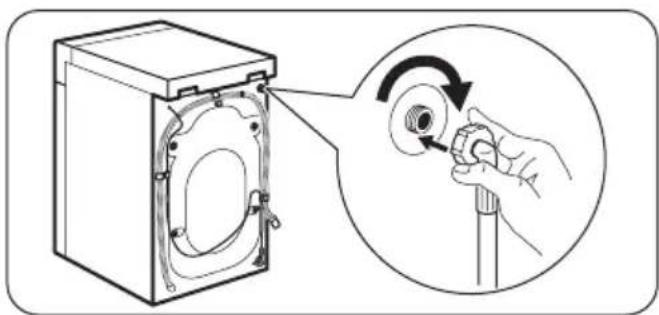

• Paigaldage sissevõtuwoolik uuesti. Leke-te vältimiseks veenduge, et liitekohad oleksid kõvasti kinni.
• Keerake veekraan lahti.

Vee tühjendamine eriolukorras

Rikke töttu ei tühjene seade veest.

Sellisel juhul teostage jaotises "Tühjendus-pumba puhastamine" kirjeldatud sammud (1) kuni (5).

Vajadusel puhastage pumpa.

Kui te sooritate avariitühjenduse, peate tühjendussüsteemi uuesti aktiveerima.

1. Pange kaks liitrit vett pesuaine jaoturi põ-hipesu lahtrisse.
2. Käivitage programm vee tühjendamiseks.

Ettevaatusabinõud külmumise vastu

Kui seade on paigaldatud kohta, kus temperatuur võib langeda alla 0°C, eemaldage allesjäänud vesi sissevõtuwoolikust ja tühjenduspumbast.

1. Ühendage toitepistik pistikupesast lahti.

2. Sulgege veekraan.

3. Eemaldage vee sissevõtuwoolik.
4. Asetage sissevõtuvooliku otsad anumasse ja laske veel voolikust välja voolata.

5. Tühjendage tühjenduspump. Vt hädaolukorras vee tühjendamise toimingut.

6. Kui tühjenduspump on tühi, paigaldage sissevõtuvoolik uuesti.

Hoiatus Enne seadme uuesti kasutamist veenduge, et temperatuur oleks üle 0°C.

Tootja ei vastuta madalatest temperatuuridest tingitud kahjude eest.

Veaotsing

Seadet ei önnestu käivitada või see jääb töö käigus seisma. Püüdke esmalt leida probleemi lahendus (vt tabelit). Kui see ei önnestu, pöörduge teeninduskeskusse.

Hoiatus Enne kontrollima asumist lülitage seade välja.

Probleem Võimalik põhjus Võimalik lahendus
Seade ei käivitu. Toitepistik ei ole korralikult pistikupessa ühendatud.		Ühendage toitepistik pistikupesasse.
Elektrikilbis on kaitse vallandunud.		Vahetage kaitse välja.
Seadme uks on avatud. Sulgege uks korralikult.
Te ei vajutanud käivitusnup-pu.		Vajutage käivitusnuppu.
Programminupp ei ole õiges asendis.		Keerake programminupp õigesse asendisse.
Valitud on viitkäivitus.	Saadaval ainult viitkäivituse-ga mudelite puhul.	Programmi kohe käivitamiseks tühis-tage viitkäivitus.
Seade ei täitu veega. Veekraan on kinni. Keerake veekraan lahti.
Veevõtuwoolik on kahjustatud.		Veenduge, et veevõtuwoolikul pole kahjustusi.
Veevõtuwooliku filter on blo-keeritud.		Puhastage filtrit. Vt jaotist "Puhastus ja hooldus".
Veekraan on ummistunud või on selles katlakivi.		Puhastage veekraan.
Veevõtuwoolik on valesti ühendatud.		Veenduge, et voolik on õigesti ühen-datud.
Veesurve on liiga madal. Võtke ühendust kohaliku vee-ettevõt-tega.
Seade ei tühjene veest.	Tühjenduswoolik on kahjus-tatud.	Veenduge, et tühjenduswoolikul pole kahjustusi.
Tühjenduspumba filter on ummistunud.		Puhastage tühjenduspumba filter. Vt jaotist "Puhastus ja hooldus".
Vee väljavooluwoolik on va-lesti ühendatud.		Veenduge, et voolik on õigesti ühen-datud.
Valitud on pesuprogramm il-ma tühjendustsüklita.		Valige tühjendusprogramm.
Loputusvee hoidmise funkt-sioon on sees.		Valige tühjendusprogramm.
Tsentrifuugimistsük-kel ei tööta.	Tsentrifuugimistsükkel on välja lülitatud.	Valige tsentrifuugimisprogramm.
Tühjenduspumba filter on ummistunud.		Puhastage tühjenduspumba filter. Vt jaotist "Puhastus ja hooldus".
Pesukogusest põhjustatud tasakaaluprobleemid.		Kohendage esemeid trumlis ning käi-vitage uuesti tsentrifuugimistsükkel.
Põrandal on vett. Veeliitmikud lekivad. Veenduge, et liitmikud on tihkelt kinni-tatud.
Tühjenduspump lekib.	Veenduge, et tühjenduspump on kor-ralikult kinni.
Tühjendusvoolik on kahjus-tatud.		Veenduge, et veevõtuwoolikul pole kahjustusi.
Seadme ust ei saa avada.	Pesoprogramm töötab. Oodake pesoprogrammi lõppu.
Trumlis on vett. Valige vee tühjendus- või tsentrifuugi-misprogramm.
Seade teeb imelikku häält.	Seade ei ole loodis. Seadke masin loodi. Vt jaotist "Pai-galdamine".
Pakend ja/või transportimis-poldid ei ole eemaldatud.		Eemaldage pakend ja/või transporti-mispoldid. Vt jaotist "Paigaldamine".
Pesukogus on väga väike. Lisage veel pesu trumlisse.
Seade täitub veega ning tühjeneb kohe-selt.	Tühjendusvooliku ots on lii-ga madalal.	Veenduge, et tühjendusvoolik on õi-ges asendis. Vt jaotist "Paigaldami-ne".
Pesutulemused on ebarahuldavad.	Pesuainet polnud piisavalt või see oli see vale.	Suurendage pesuaine kogust või ka-sutage teist pesuainet.
Enne pesu pesemist ei ee-maldatud tugevamaid plek-ke.		Tugevate plekkide eemaldamiseks kasutage plekieemaldusvahendeid.
	Valitud on vale temperatuur.	Veenduge, et valisite õige tempera-tuuri.
Liiga suur pesukogus.	Vähendage pesukogust.

Pärast kontrollimist lülitage seade sisse. Programm jätkub kohast, kus see katkes. Kui rike ilmneb uuesti, pöörduge teeninduskeskusse.

Teenus

Teavet garantiitingimuste ja kontaktide kohta leiate seadmega kaasasolevatest andmetest. Teeninduskeskusele vajalikud andmed asuvad andmesildil.

Soovitame märkida selle teabe siia:

Mudel ....

Toote number: 914......

Seerianumber (S.N.)

Paigaldamine

Lahtipakkimine

1. Kasutage kindaid. Eemaldage lõikuri abil väline kile.

i Ärge visake minema plastist katet (A).

1. Eemaldage polüstüreenist pakkematerjal.

1. Eemaldage sisemine kile.

2. Asetage eesmine detail seadme taha põrandale. Asetage ettevaatlikult seade sellele selili. Jälgige, et te ei vigastaks voolikuid.

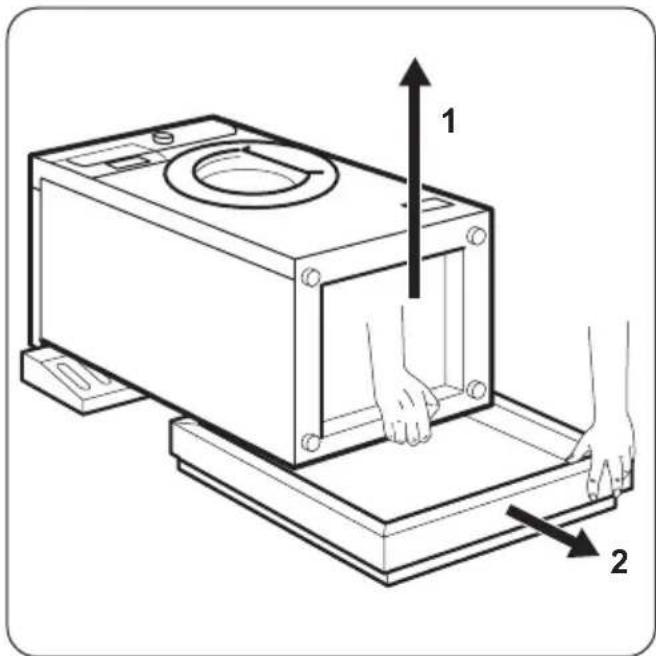

1. Eemaldage põhja alt polüstüreenalus.

1. Avage trumli uks ja võtke sees olevad esemed välja.

1. Paigaldage pakendi ülaosas olev plastist kate (A) seadme põhja külge. Eemaldage kleepriba ja sulgege seadme põhi. Kinnitage plastkate püsivalt seadme põhja külge väikeste plastkorkide abil (leiate kasutusjuhendi kotist).

2. Töstke seade püstasendisse.

1. Eemaldage neli polti mutrivõtme abil. Tõmmake välja plastseibid. Eemaldage toitekaabel ja väljalaskevoolik vooliku hoidikute küljest.

Soovitame pakkematerjalid ja transpordipoldid alles hoida juhuks, kui soovite seadet kolida.

Kohaleasetamine ja loodimine

• Paigaldage seade lamedale kövale põrandale.
• Veenduge, et vaibad ei takistaks õhuring-lust seadme all.
  • Veenduge, et seade ei puudutaks seina ega muid esemeid.

- Loodimiseks keerake jalgu. Seadme korrektne loodimine hoiab ära vibratsiooni, müra ja liikumist töötamise ajal.

- Seade peab olema loodis ja stabiilne.

! Ettevaatust Ärge asetage loodimise eesmärgil seadme jalgade alla pappi, puitu või sarnaseid materjale.

Sissevõtuwoolik

- Ühendage voolik seadme külge. Seadke see öigesse asendisse, kasutades ümar-mutrit.

- Ühendage vee sisselaskevoolik 3/4" keermega külma vee kraani külge.

Ettevaatust Veenduge, et liitmikud ei leki.

Ärge kasutage pikendusvoolikut, kui sissevõtuvoolik lühikeseks jääb. Võtke

ühendust teeninduskeskusega, et asendada sissevõtuwoolik.

Vee väljalase

Veeväljalaskevooliku ühendamiseks on mitu võimalust.

Plastist voolikujuhiku abil

Veenduge, et voolikujuhik ei pääseks vee väljalaskmise ajal liikuma. Kinnitage juhik kraani või seina külge.

- Ventilatsiooniavaga äravoolutorusse. Vt joonist. Otse äravoolutorusse vähemalt 60 cm körgusel ja mitte körgemal kui 90 cm. Äravoolutoru ots peab olema ventileeritud, seega peab äravoolutoru sisemine läbimõõt olema suurem kui vooliku välimine läbimõõt.

Ilma plastist voolikujuhikuta

- Kraani äravoolutoru külge. Vt joonist. Paigaldage väljalaskevoolik äravoolutoru külge ja kinnitage klambri- ga. Väljalaskevoolik peab moodustama kaare, et kraanikausist äravoolutorru sat- tunud sodi ei satuks pesumasinasse.

- Otse seinas asuvasse sisseehitatud äravoolutorusse; kinnitage klambriga.

Saturs
