JLLE008220 - Lavavajillas Jocel - Manual de uso y guía de instrucciones gratis

Marca	Jocel
Modelo	JLLE008220
Tipo de producto	Lavavajillas integrado
Capacidad	15 cubiertos
Clase de eficiencia energética	C
Consumo de energía	1850 W
Voltaje / Frecuencia	220-240 V / 50 Hz
Altura	82 cm
Ancho	60 cm
Profundidad (con conectores)	56 cm
Nivel de ruido	46 dB(A)
Programas de lavado	Intensivo, Eco, Cristal, 60 min, Rápido, Prelavado, Lavado automático
Inicio diferido	Hasta 24 horas
Apertura automática de puerta	Sí (opcional)
Bloqueo infantil	Sí
Descalcificador de agua	Dosificación de sal ajustable (H0-H7)
Dosificador de abrillantador	Ajuste regulable (4 o 6 niveles)
Dosificador de detergente	Compartimentos de lavado principal y prelavado
Cesta superior ajustable	Altura ajustable mediante ruedas
Bandejas plegables	Púas plegables de cesta superior e inferior
Bandeja para cubiertos	Sí

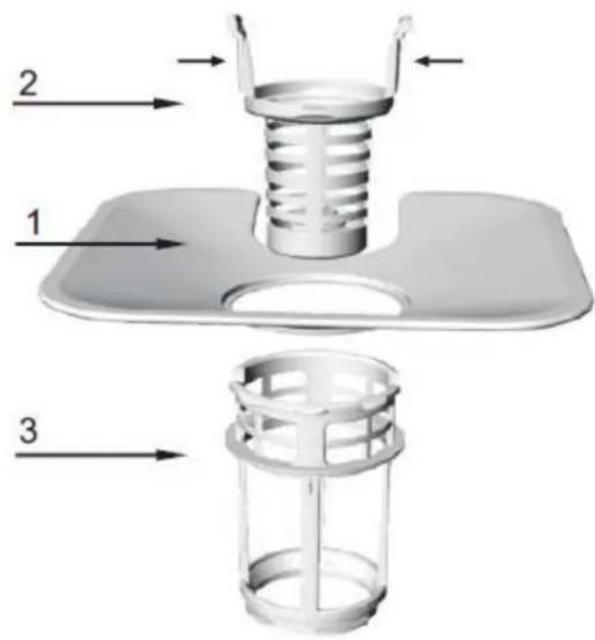

Sistema de filtros	Tres partes: plana, gruesa, micro
Disponibilidad de piezas de repuesto	7 años para motores, bombas, calentadores, placas de circuito, etc.; 10 años para bisagras de puerta, juntas, brazos rociadores, filtros, cestas

Preguntas frecuentes - JLLE008220 Jocel

¿Cómo configuro el descalcificador de agua en el JLLE008220?

Cierre la puerta, encienda el aparato, luego mantenga presionado el botón 'Retardo' y presione el botón 'Programa' durante 5 segundos hasta que 'H' parpadee en la pantalla (el ajuste de fábrica es H4). Use el botón 'Retardo' para ajustar el nivel de dureza (H0 a H7) según la dureza del agua local. Presione 'Programa' para guardar.

¿Qué significa el código de error E1 y cómo solucionarlo?

El error E1 indica que la puerta está abierta durante el funcionamiento. Cierre la puerta de forma segura; el lavavajillas se reanudará. Si el error persiste, verifique que el pestillo de la puerta esté correctamente enganchado.

¿Por qué hay manchas blancas en mis vasos después del lavado?

Las manchas blancas suelen ser causadas por minerales del agua dura. Aumente la dosis de abrillantador (gire el dial a 6) y asegúrese de que el depósito de sal esté lleno con sal para lavavajillas. Si usa detergente sin fosfatos, considere agregar más detergente.

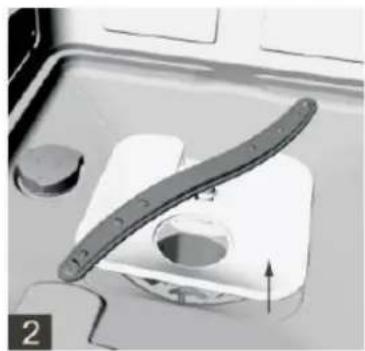

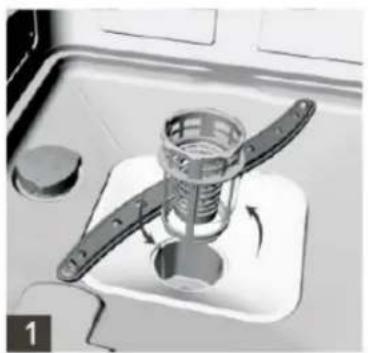

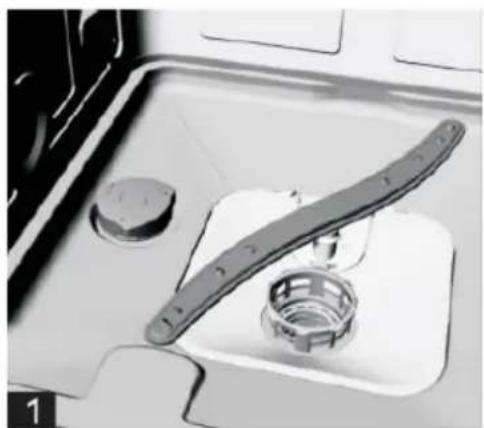

¿Cómo limpio los filtros?

Retire la cesta inferior. Desenrosque el filtro grueso en sentido contrario a las agujas del reloj y sáquelo, luego levante el filtro plano. Enjuague todos los filtros con agua corriente y cepille los residuos. Vuelva a montar en orden inverso. Limpie semanalmente para obtener el mejor rendimiento.

¿Puedo usar jabón para platos normal en el lavavajillas?

No. Use solo detergentes diseñados específicamente para lavavajillas automáticos. El jabón para platos normal, el detergente para ropa o el jabón de manos causarán espuma excesiva, lo que provocará fugas y una limpieza deficiente.

¿Cómo activo el bloqueo infantil?

Mantenga presionado el botón 'Programa' durante 3 segundos hasta que el indicador de bloqueo infantil parpadee 6 veces y luego permanezca encendido. Para desactivar, repita el mismo procedimiento.

¿Cuál es el consumo de energía y agua del programa Eco?

El programa Eco consume 0.757 kWh de energía y 11.0 litros de agua por ciclo, con una duración de aproximadamente 4 horas y 7 minutos.

¿Cuál es la mejor manera de cargar la cesta superior?

Coloque artículos delicados como vasos, tazas, platillos y tazones pequeños boca abajo. Asegúrese de que los artículos no bloqueen los brazos rociadores. Los utensilios largos deben colocarse horizontalmente en la bandeja plegable.

¿Por qué mi lavavajillas no arranca?

Verifique que la puerta esté cerrada de forma segura, que el cable de alimentación esté enchufado, que el disyuntor no esté disparado y que el suministro de agua esté abierto. Además, asegúrese de que se haya seleccionado un ciclo y se haya presionado el botón INICIO.

¿Cómo debo mantener el lavavajillas durante las vacaciones?

Realice un ciclo de lavado con el lavavajillas vacío, desenchufe el aparato, cierre el suministro de agua y deje la puerta entreabierta para evitar olores y mantener las juntas en buen estado.

MANUAL DE USUARIO JLLE008220 Jocel

LAVAVAJILLA ENCASTRABLE

MÁQUINA DE LAVAR LOIÇA ENCASTRAR

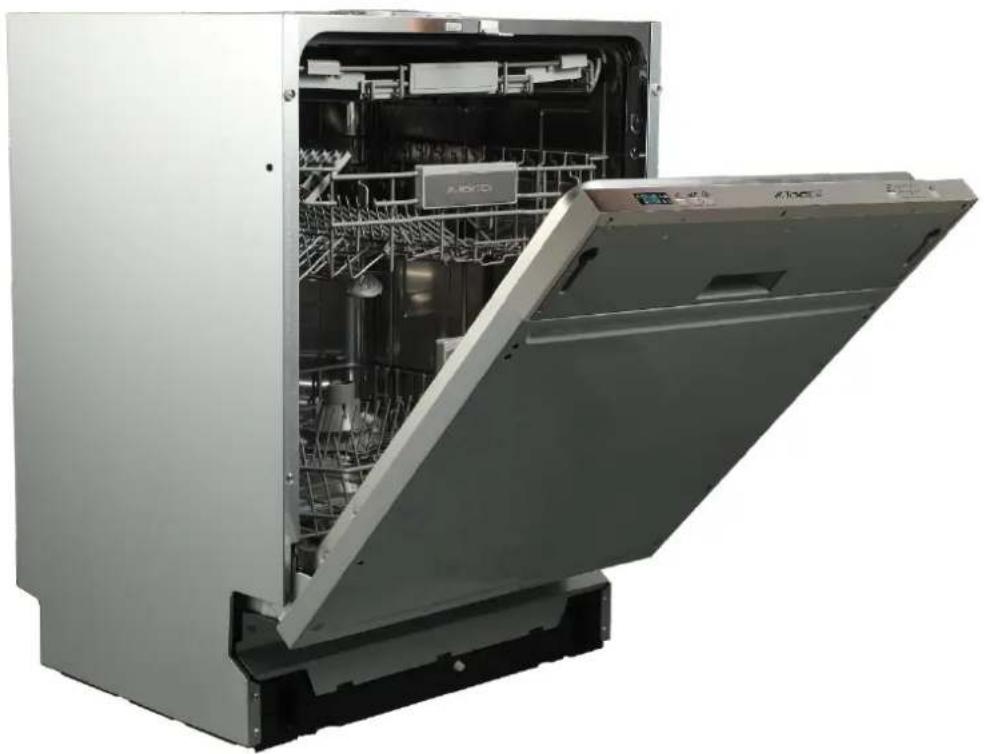

BUILT-IN DISHWASHER

JLLE008220

Manual de Instrucciones

INFORMACIÓN DE SEGURIDAD 03

ELIMINACIÓN 05

ANTES DE LA PRIMERA UTILIZACIÓN 07

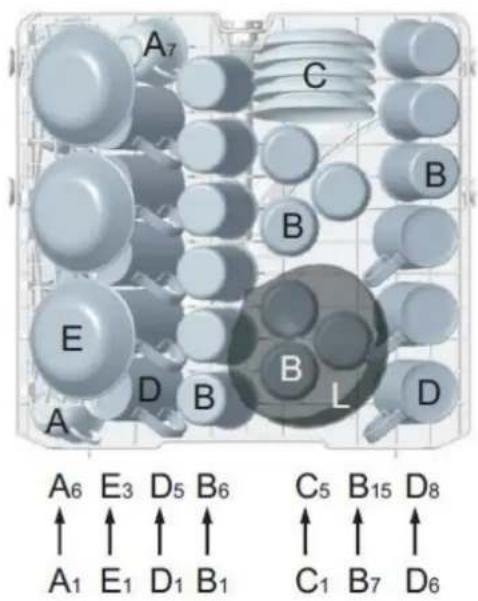

LLENADO DE LAS CESTAS DEL LAVAVAJILLAS .... 15

INICIO DE UN PROGRAMA DE LAVADO 20

MANTENIMIENTO Y LIMPIEZA 23

INSTALACIÓN 27

CONSEJOS PARA LA RESOLUCIÓN DE PROBLEMAS 30

GARANTIA 35

DECLARACIÓN DE CONFORMIDAD 36

LEA ESTE MANUAL DE INSTRUCCIONES

Estimado Cliente:

Lea atentamente esta Información del Usuario y consérvela para futuras consultas.

Entréguelo al siguiente propietario del aparato.

Este manual de instrucciones contiene secciones de Instrucciones de Seguridad, Instrucciones de Funcionamiento, Instrucciones de Instalación y Consejos para la Resolución de Problemas, etc.

Léalo detenidamente antes de utilizar el lavavajillas, le ayudará a utilizarlo y mantenerlo correctamente.

ANTES DE LLAMAR AL SERVICIO TÉCNICO

Revise la sección de Consejos para la Resolución de Problemas, le ayudará a resolver algunos problemas comunes por sí mismo y sin necesidad de solicitar la ayuda de técnicos profesionales.

NOTA

El fabricante, siguiendo una política de constante desarrollo y actualización del producto, puede introducir modificaciones sin previo aviso.

INFORMACIÓN DE SEGURIDAD

¡ADVERTENCIA!

Cuando utilice su lavavajillas, siga las precauciones básicas, entre las que se incluyen las siguientes:

¡ADVERTENCIA! EL GAS HIDRÓGENO ES EXPLOSIVO

En determinadas condiciones, puede producirse gas hidrógeno en un sistema de agua caliente que no se haya utilizado durante dos semanas o más.

EL HIDRÓGENO ES EXPLOSIVO. Si el sistema de agua caliente no se ha utilizado durante un periodo de tiempo, antes de utilizar el lavavajillas abra todos los grifos de agua caliente y deje que salga agua de cada uno de ellos durante varios minutos. Esto liberará parte del gas hidrógeno acumulado. Como el gas es inflamable, no fume ni utilice una llama abierta en este momento.

¡ADVERTENCIA! UTILIZACIÓN APROPIADA

• No manipule, se siente ni se suba encima de la puerta o de la cesta del lavavajillas.
• No toque la resistencia durante o inmediatamente después de su utilización.
• No ponga en funcionamiento el lavavajillas a menos que todos los paneles de la carcasa estén correctamente colocados. Abra la puerta con mucho cuidado si el lavavajillas está en funcionamiento. Existe el riesgo de que salga agua.
• No coloque objetos pesados ni se sitúe sobre la puerta cuando esté abierta. El aparato podría volcar hacia delante.
• Cuando coloque objetos para lavar:

○ Coloque los objetos afilados de forma que no puedan dañar la junta de la puerta;
○ Coloque los cuchillos afilados con los mangos hacia arriba para reducir el riesgo de lesiones por corte;
○ Advertencia: Los cuchillos y otros utensilios con puntas afiladas deben cargarse en la cesta con las puntas hacia abajo o colocarse en posición horizontal.

• Cuando utilice el lavavajillas, debe evitar que los objetos de plástico entren en contacto con la resistencia.
• Compruebe que el recipiente del detergente esté vacío después de finalizar el ciclo de lavado.
• No lave objetos de plástico a menos que estén marcados como aptos para lavavajillas o equivalente. Para los objetos de plástico que no lo estén, consulte las recomendaciones del fabricante.

• Utilice únicamente detergente y aditivos de aclarado diseñados para un lavavajillas automático. No utilice nunca jabón, detergente para ropa ni detergente para lavado a mano en el lavavajillas.

• Deben incorporarse otros medios de desconexión del suministro en el cableado fijo con una separación entre contactos de al menos 3 mm en todos los polos.

• Mantenga a los niños alejados del detergente y del abrillantador, de la puerta abierta del lavavajillas, es posible que aún quede detergente en su interior.
• Estas instrucciones también deberán obtenerse del fabricante o del vendedor responsable.
• Para evitar el riesgo de descarga eléctrica, no sumerja la unidad, el cable o el enchufe en agua u otro líquido.
• Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos, si han recibido supervisión o instrucciones sobre el uso seguro del aparato y comprenden los peligros que conlleva. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión.
• Los detergentes para lavavajillas son fuertemente alcalinos. Pueden ser extremadamente peligrosos si se ingieren. Evite el contacto con la piel y los ojos, y mantenga a los niños alejados del lavavajillas cuando la puerta esté abierta.
• La puerta no debe dejarse abierta, ya que podría suponer un peligro de tropiezo.
• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante o su agente de servicio o una persona con cualificación similar para evitar riesgos.
• Elimine correctamente el material de embalaje.
• Durante la instalación, el suministro eléctrico no debe doblarse ni aplastarse de forma excesiva o peligrosa.
• No manipule los elementos de control.
• El aparato debe conectarse a la red de agua utilizando juegos de mangueras nuevos, y los antiguos no deben reutilizarse.
• Asegúrese de que la alfombra no obstruya las aberturas de la base inferior.
• Utilice el lavavajillas solamente para la función prevista.
• El lavavajillas está destinado exclusivamente para uso en interiores.
• El lavavajillas no está diseñado para uso comercial. Está pensado para su uso en entornos domésticos, laborales y residenciales similares.
• No sobrecargue el lavavajillas. Sólo hay espacio para 15 platos estándar. No utilice vajilla no apta para lavavajillas. Esto es importante para obtener buenos resultados y un consumo de energía razonable.

LEA Y SIGA ATENTAMENTE ESTAS INFORMACIONES DE SEGURIDAD GUARDE ESTAS INSTRUCCIONES

ELIMINACIÓN

Elimine correctamente el material de embalaje del lavavajillas.

Todos los materiales de embalaje pueden reciclarse. Las piezas de plástico están marcadas con las abreviaturas internacionales estándar: (ej. PS para poliestireno, material de relleno).

Este aparato está identificado de acuerdo con la directiva europea 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos (RAEE). La directiva específica el marco para la devolución y reutilización válidas de aparatos viejos en toda la UE.

¡ADVERTENCIA!

El material de embalaje puede ser peligroso para los niños.

Para eliminar el embalaje y el aparato, diríjase a un centro de reciclaje. Corte el cable de alimentación e inutilice el dispositivo de cierre de la puerta.

Los envases de cartón están fabricados con papel reciclado y deben eliminarse en el punto de recogida de papel usado para su reciclaje. Al asegurarse de que este producto se elimina correctamente, ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud humana, que de otro modo podrían ser causadas por la manipulación inadecuada de los residuos de este producto.

Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con su ayuntamiento y con el servicio de recogida de basuras domésticas.

¡IMPORTANTE!

Para obtener el mejor rendimiento de su lavavajillas, lea cuidadosamente todas las instrucciones de funcionamiento antes de utilizarlo por primera vez.

1. Tecla de Retraso: El INICIO RETARDADO le permitirá retrasar la hora de inicio de cualquier ciclo automáticamente hasta 24h.

2. Presione el botón ALT para elegir lavar la capa superior o lavar la capa inferior y la luz correspondiente parpadeará.

3. Tecla de apertura de puerta: Pulsando esta tecla puede elegir las funciones adicionales de lavado de la cesta superior o de la cesta inferior o Apertura automática de la puerta. La luz correspondiente parpadea.

4. Tecla de selección de programa/Botón de bloqueo para niños: Presione el botón para seleccionar el programa. El "bloqueo para niños" estará disponible cuando pulse la tecla durante 3 segundos y la luz correspondiente parpadeará.

5. Interruptor de encendido: Para encender y apagar la fuente de alimentación.

6. Indicador luminoso de programa: Cuando seleccione un programa de lavado, se encenderá la luz correspondiente.

7. Indicador de rellenado de sal: El indicador se enciende cuando es necesario rellenar el descalcificador.

8. Indicador de rellenado de abrillantador: El indicador se enciende cuando el dispensador necesita rellenarse.

9. Pantalla digital: Para visualizar el tiempo de funcionamiento restante, los códigos de avería y el tiempo de retardo.

10. Luz de lavado de la cesta superior: Se enciende cuando el brazo rociador superior está lavando

11. Luz de lavado de la cesta inferior: Se enciende cuando el brazo rociador inferior está lavando

12. Indicador de bloqueo para niños: El "Bloqueo para Niños" se activará al pulsar los botones de bloqueo para niños durante 3 segundos, y el indicador de "Bloqueo para Niños" se encenderá después de parpadear 6 veces.

13. Indicador de apertura automática de la puerta: El indicador se enciende cuando se selecciona la función adicional de apertura automática de la puerta.

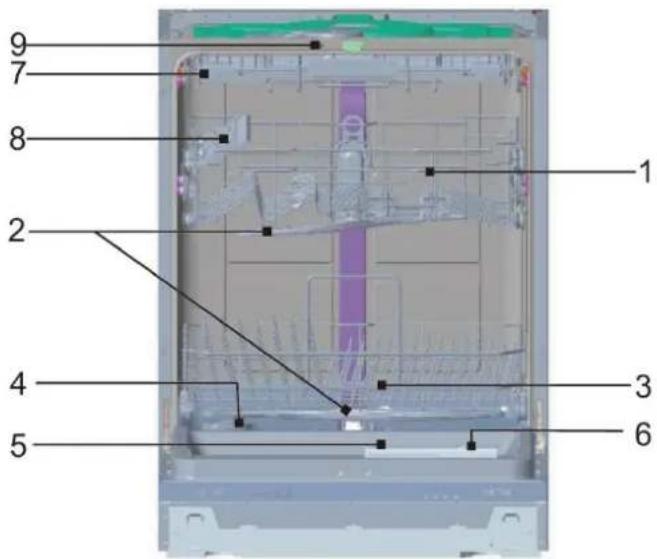

CARACTERÍSTICAS DEL LAVAVAJILLAS

1. Cesta superior

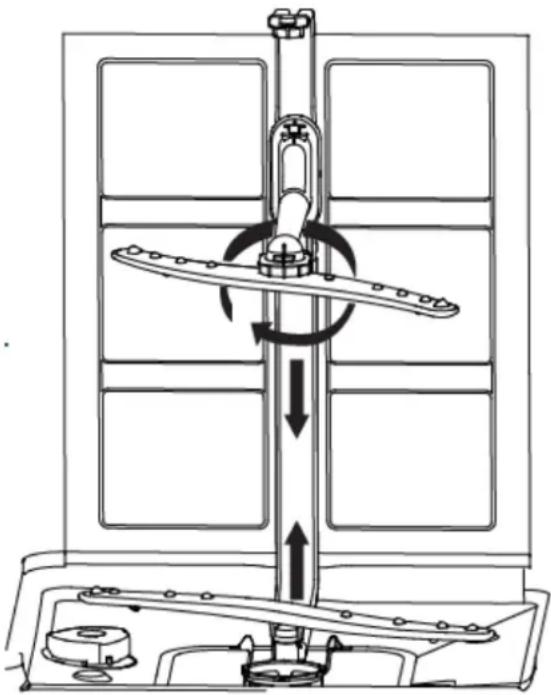

2. Brazos rociadores
3. Cesta inferior
4. Descalcificador del agua

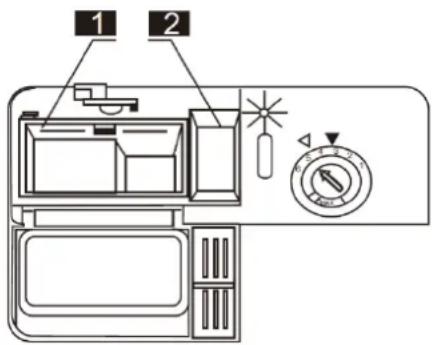

5. Dispensador de detergente
6. Dispensador de abrilhantador
7. Bandeja para cubiertos
8. Portavasos
9. Mecanismo de apertura automática de la puerta

ANTES DE LA PRIMERA VEZ UTILIZACIÓN

Antes de utilizar el lavavajillas por primera vez:

A) Ajuste del descalcificador de agua
B) Vierta 500 ml de agua en el recipiente de sal y luego llénelo con sal para lavavajillas
C) Llene el dosificador de abrillantador
D) Función del detergente

A. AJUSTE DEL DESCACIFICADOR DE AGUA

El descacificador de agua está deseñado para eliminar los minerales y las sales del agua, que tendrían un efecto perjudicial o adverso en el funcionamiento del lavavajillas. Cuanto mayor sea el contenido de estos minerales y sales en el agua, más dura será el agua. El descacificador debe ajustarse en función de la dureza del agua de su zona. Su compañía de suministro puede aconsejarle sobre la dureza del agua en su zona.

AJUSTE

La cantidad de sal puede ajustarse de H0 a H7.

La sal no es necesaria en el valor ajustado H0.

1. Averigüe el valor de dureza del agua de red. Su compañía suministradora de agua le podrá ayudar al respecto.
2. El valor ajustado se puede encontrar en la tabla de dureza del agua.
3. Cierre la puerta del lavavajillas.
4. Encienda presionando el interruptor de Encendido.
5. Mantenga pulsado la tecla "Retraso" y pulse el botón "Programa" durante 5 segundos. El zumbador suena una vez y H parpadea en la pantalla digital (el ajuste de fábrica es H4).

PARA CAMBIAR EL AJUSTE:

1. Pulse la tecla "Retardo".

Cada vez que se pulse la tecla, el valor ajustado aumenta en un nivel; cuando se alcanza el valor de H7, la pantalla vuelve a mostrar H0 (desactivado).

2. Pulse la tecla "Programa". El ajuste elegido queda memorizado.

Póngase en contacto con la administración local del agua para obtener información sobre la dureza de su sumisnistro de agua.

Cada ciclo con una operación de regeneración consume 2,0 litros adicionales de agua, el consumo de energía aumenta en 0,001 kWh.

TABLA DE DUREZA DEL AGUA

Dureza del agua		Mmol/l	Valor ajustado en la máquina	La regeneración se produce cada x secuencia de programas
Clark	Rango
0-8	Blanda	0-1,1	H0	desactivado
9-10	Blanda	1,2-1,4	H1	13
11-12	Media	1,5-1,8	H2	9
13-15	Media	1,9-2,1	H3	7
16-20	Media	2,2-2,9	H4	5
21-26	Dura	3,0-3,7	H5	4
27-38	Dura	3,8-5,4	H6	2
39-62	Dura	5,5-8,9	H7	1

B. LLENADO DEL DESCALCIFICADOR CON SAL

Utilice siempre sal para lavavajillas.

NOTA: Si su modelo no tiene descalcificador de agua, puede omitir esta sección.

DESCALCIFICADOR DE AGUA

La dureza del agua varía de un lugar a otro. Si se utiliza agua dura en el lavavajillas, se formarán depósitos en la vajilla y los utensilios.

El aparato está equipado con un descalcificador especial que utiliza sales específicamente diseñadas para eliminar la cal y los minerales del agua.

El depósito de sal está situado debajo de la cesta inferior y debe llenarse de la siguiente manera:

¡ATENCIÓN!

Utilice únicamente sal diseñada específicamente para su uso en lavavajillas. Todos los demás tipos de sal no diseñados específicamente para su uso en lavavajillas, especialmente la sal de mesa, dañarán el descalcificador. En caso de daños causados por el uso de sal inadecuada, el fabricante no ofrece ninguna garantía ni se hace responsable de los daños causados.

Llene la sal solo justo antes de iniciar uno de los programas completos de lavado.

De esta forma evitará que los granos de sal o el agua salada, que puedan haberse partido, permanezcan en el fondo de la máquina durante algún tiempo, lo que podría provocar corrosión.

Después del primer ciclo de lavado se apaga la luz del panel de control.

A. Retire la cesta inferior y, a continuación, desenrosque y retire la tapa del recipiente de sal. 1

B. Si es la primera vez que llena el recipiente, llénelo con aproximadamente 500 ml de agua. 2

C. Coloque el extremo del embudo (suministrado) en el orificio e introduzca aproximadamente 2kg de sal. Es normal que salga una pequeña cantidad de agua del recipiente de sal.

D. Vuelva a enroscar la tapa con cuidado.

E. Normalmente, la luz de aviso de falta sal se apagará 2–6 días después de que el recipiente de sal se llene de sal.

NOTA: 1. El recipiente de sal debe rellenarse cuando se encienda la luz indicadora de falta sal en el panel de control. Aunque el recipiente de sal esté suficientemente lleno, es posible que la luz indicadora no se apague antes de que la sal se disuelva por completo. Si no hay una luz de falta sal en el panel de control (para algunos modelos), puede juzgar cuándo cargar la sal en el descalcificador por los ciclos que el lavavajillas había realizado (vea el siguiente esquema).

1. Si hay derrames de la sal, se puede ejecutar un programa de lavado para eliminarlos.

AVISO: Si no se añade sal, el efecto de limpieza de la vajilla será deficiente y se producirá cal.

C. LLENADO DEL DOSIFICADOR DE ABRILLANTADOR

FUNCIÓN DEL ABRILLANTADOR

El abrillantador se añade automáticamente durante el último aclarado, garantizando un aclarado a fondo y un secado sin manchas ni rayas.

¡ATENCIÓN!

Utilice únicamente abrillantador de marca para lavavajillas. No llene nunca el dosificador de abrillantador con otras sustancias (por ejemplo, detergente para lavavajillas, detergente líquido). Esto dañaría el aparato.

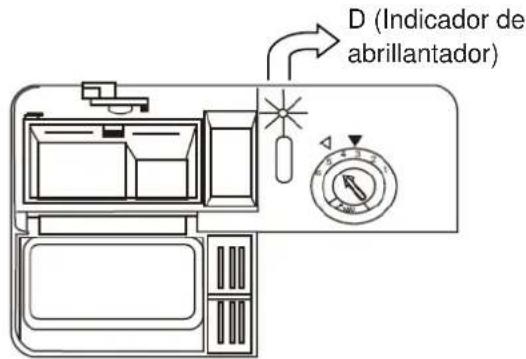

CUANDO RELLENAR EL DOSIFICADOR DE ABRILLANTADOR

Si no hay una luz de aviso de falta abrillantador en el panel de control, puede juzgar la cantidad de abrillantador por el color del indicador de nivel óptico "D" situado junto a la tapa. Cuando el depósito de abrillantador esté lleno, todo el indicador estará oscuro. A medida que el abrillantador disminuye, el tamaño del punto oscuro dismunuye. Nunca debe que el abrillantador esté por debajo de 1/4 de su capacidad.

A medida que el abrillantador disminuye, el tamaño del punto negro del indicador de nivel de abrillantador cambia, como indicado.

LLeno

3/4 de su capacidad

1/2 de su capacidad

- 1/4 de su capacidade – debe rellenarse para eliminar las manchas

○ Vacío

DISPENSADOR DE ABRILLANTADOR

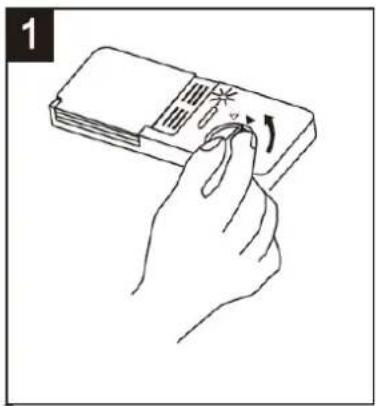

1. Para abrir el dispensador, gire la tapa hacia la flecha "abierto" (izquierda) y levántela hacia fuera.

2. Vierta el abrillantador en el dosificador, con cuidado de no llenarlo en exceso.

3. Vuelva a colocar la tapa introduciéndola alineada con la flecha de "abierto" y girándola hacia la flecha de "cerrado" (derecha).

El abrillantador se libera durante el aclarado final para evitar que al agua forme gotas en la vajilla que puedan dejar manchas y rayas. También mejora el secado al permitir que el agua se escurra de la vajilla. Los lavavajillas están diseñados para utilizar abrillantadores líquidos. El dosificador de abrillantador se encuentra en el interior de la puerta, junto al dosificador de detergente.

Para llenar el dosificador, abra la tapa y vierta el abrillantador en el dosificador hasta que el indicador de nivel se vuelva completamente negro. El volumen del recipiente del abrillantador es de unos 140 ml.

Tenga cuidado de no llenar demasiado el dosificador, ya que podría producirse un exceso de espuma. Limpie cualquier derrame con un paño húmedo. No olvide volver a colocar la tapa antes de cerrar la puerta del lavavajillas.

¡ATENCIÓN!

Limpie los restos de abrillantador que se hayan desprendido durante el llenado con un paño aborbente para evitar el excesso de espuma durante el siguiente lavado.

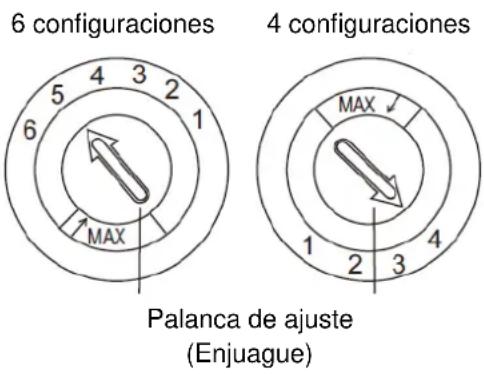

AJUSTE DEL DOSIFICADOR DE ABRILLANTADOR

El dosificador de abrillantador tiene seis o cuatro posiciones. Comience siempre con el dosificador en la posición "5". Si el problema son las manchas y el secado deficiente, aumente la cantidad de abrillantador dispensado quitando la tapa del dosificador y girando el dial hasta la posición "6". La dosis viene configurada de fábrica en la posición 5 o 4.

NOTA: Aumente la dosis si hay gotas de agua o manchas de cal en la vajilla después de lavarla. Redúzcala si hay rayas blanquecinas pegajosas en la vajilla o una película azulada en la cristalería o las hojas de los cuchillos.

D. LLENADO DEL DETERGENTE

Los detergentes con sus ingredientes químicos son necesarios para eliminar la suciedad, aplastrada y transportarla fuera del lavavajillas. La mayoría de los detergentes comerciales de calidad son adecuados para este fin.

DETERGENTE CONCENTRADO

En función de su composición química, el lavavajillas puede dividirse en dos tipos básicos:

• detergentes alcalinos convencionales con componentes cáusticos;
• detergentes concentrados de baja alcalinidad con enzimas naturales.

El uso del programa de lavado "Eco" junto con detergentes concentrados reduce la contaminación y es bueno para su vajilla; estos programas de lavado están adaptados especialmente a las propiedades de disolución de la suciedad de las enzimas naturales del detergente concentrado. Por este motivo, el programa de lavado "Eco" en el que se utilizan detergentes concentrados puede lograr los mismos resultados que, de otro modo, solo se conseguirían con el programa "intensivo".

PASTILLAS DE DETERGENTE

Las pastillas de detergente de distintas marcas se disuelven a velocidades diferentes. Por esta razón, algunos detergentes no pueden disolverse y desarrollar todo su poder de limpieza durante programas cortos. Por lo tanto, utilice programas largos cuando utilice pastillas de detergente, para garantizar la eliminación completa de los residuos del detergente.

DISPENSADOR DE DETERGENTE

El dispensador debe rellenarse antes del inicio de cada ciclo de lavado siguiendo las instrucciones proporcionadas en la Tabla de Ciclos de Lavado. Su lavavajillas utiliza menos detergente y abrillantador que los lavavajillas convencionales. Generalmente, solo se necesita una cucharada de detergente para una carga de lavado normal. Además, los objetos más sucios necesitan más detergente. Añada siempre el detergente justo antes de poner en marcha el lavavajillas, de lo contrario podría humedecerse y no se disolvería correctamente.

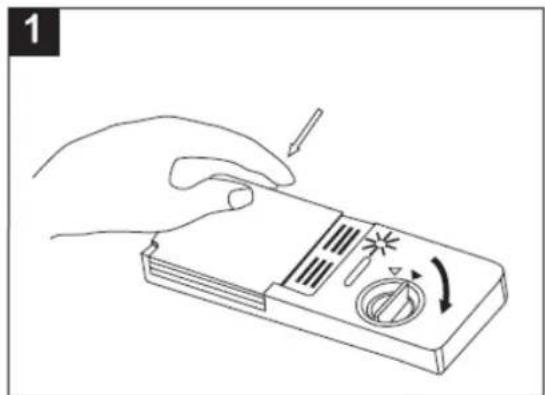

CANTIDAD DE DETERGENTE A UTILIZAR

1. Si la tapa está cerrada: pulse el botón de desbloqueo. La tapa se abre.

2. Añada siempre el detergente justo antes de iniciar cada ciclo de lavado. Utilice únicamente detergente de marca para lavavajillas.

¡ADVERTENCIA!

El detergente de lavavajillas es corrosivo. Tenga la precaución de mantenerlo fuera del alcance de los niños. Si no se añade detergente en polvo, el efecto de lavado será deficiente, con el consiguiente aumento del consumo de agua y electricidad para el segundo lavado.

Utilice sólo detergente específico para lavavajillas. Mantenga el detergente fresco y seco. No ponga detergente en polvo en el dispensador hasta que esté listo para lavar la vajilla.

Llene el dosificador de detergente con detergente. La marca indica los niveles de dosificación, como se ilustra a la derecha:

1. La posición del detergente del ciclo de lavado principal, MIN significa aproximadamente 20g de detergente.
2. La posición del detergente del ciclo de prelavado es de aproximadamente 5g de detergente.

Respete las recomendaciones de dosificación y de almacenamiento del fabricante que figuran en el envase del detergente.

Cierre la tapa y presione hasta que encaje.

Si la vajilla está muy sucia, coloque una dosis adicional de detergente en el depósito de detergente de prelavado. Este detergente hará efecto durante la fase de prelavado.

NOTA:

Encontrará información sobre la cantidad de detergente para el programa individual en la última página. Tenga en cuenta que, en función del nivel de suciedad y de la dureza específica del agua, es posible que se produzcan variaciones.

DETERGENTES

Existen 3 tipos de detergentes

1. Con fosfato y con cloro
2. Con fosfato y sin cloro
3. Sin fosfato y sin cloro

Normalmente, el detergente pulverizado nuevo no contiene fosfato. La función de descalcificador de agua de fosfato no se da. En este caso recomendamos rellenar sal en el contenedor de sal incluso cuando la dureza del agua es solo de 6 dH. Si se utilizan detergentes sin fosfato en caso de agua dura, a menudo aparecen manchas blancas en platos y vasos. En este caso, añada más detergente para obtener mejores resultados. Los detergentes sin cloro solo blanquean un poco. Las manchas fuertes y de color no se eliminarán completamente. En ese caso, elija un programa con una temperatura más alta.

UTILIZACIÓN DE LA FUNCIÓN DE "APERTURA AUTOMÁTICA DE LA PUERTA":

Para los modelos con función de apertura automática de puerta, excepto el prelavado, en todos los procedimientos de lavado (excepto el lavado económico), al finalizar el programa, el abridor automático de puerta comienza a funcionar y abre la puerta. La apertura automática de puerta para el lavado económico comienza a funcionar en la etapa de secado.

SELECCIÓN DE LA FUNCIÓN "APERTURA AUTOMÁTICA DE LA PUERTA":

1. Pulse el interruptor de encendido y seleccione la función "Apertura Automática de Puerta" pulsando la tecla ALT funciones alternativas hasta que el indicador "Apertura Automática de Puerta" parpadee.
2. La función "Apertura Automática de la Puerta" estará disponible tras pulsar la tecla de inicio/pausa, y el indicador "Apertura Automática de la Puerta" se iluminará.

DESACTIVACIÓN DE LA FUNCIÓN "APERTURA AUTOMÁTICA DE LA PUERTA":

Puede desactivar la función predeterminada de apertura automática de la puerta manteniendo pulsadas las teclas "Program" y "ALT" al mismo tiempo durante 3 segundos cuando el modelo está encendido, y aparece el mensaje "OF" en la pantalla. A continuación, pulse la tecla "Program" para guardar la función ajustada y salir de la interfaz de ajuste de funciones, y sonará el zumbador para entrar en la interfaz de espera. De nuevo, pulse y mantenga pulsadas las "teclas Programa y ALT" al mismo tiempo durante 3s para restaurar la función de apertura automática de puerta predeterminada, y la palabra "OP" aparecerá en la pantalla. La temperatura de aclarado aumenta para el programa ECO después de desactivar la función de apertura automática de puerta predeterminad.

COMPROBACIÓN DE LA FUNCIÓN DE CONTADOR DEL USUARIO:

En el estado de apagado, mantenga pulsadas las teclas Encendido y Función durante 3 segundos, el zumbador emite un pitido y la pantalla muestra los tiempos de funcionamiento en tiempo real. Pulse la tecla de encendido para salir del estado de consulta y apagado.

CONSEJOS:

1. Mantenga pulsado la tecla ALT durante 3 segundos mientras el lavavajillas está lavando, y el lavavajillas se verá forzado a vaciar y salir del programa de lavado.
2. El abrepuertas automático puede reajustarse manualmente manteniendo pulsados las teclas Retraso y ALT.
3. Todos los procedimientos de lavado son compatibles con los bloqueos o microesferas de lavado 3 en 1, excepto el prelavado.
4. Si el lavavajillas no abre la puerta una vez finalizada el programa de la función de apertura automática de la puerta, se recomienda empujar la varilla de empuje del abrepuertas automático con la mano y, a continuación, accionar manualmente el panel para controlar el abrepuertas automático para que se mueva hacia delante y hacia atrás, con el fin de evitar el fallo del abrepuertas automático causado por cuerpos extraños atascados en el engranaje.

LLENADO DE LAS CESTAS DEL LAVAVAJILLAS

Para obtener el mejor rendimiento del lavavajillas, siga estas pautas para llenado. Las características y el aspecto de las cestas y los cestos para cubiertos pueden variar según su modelo.

ATENCIÓN, ANTES O DESPUÉS DE LLENAR LAS CESTAS DEL LAVAVAJILLAS

Raspe los restos de comida. No es necesario aclarar la vajilla bajo el grifo. Coloque los objetos en el lavavajillas de la siguiente manera:

1. Los artículos como tazas, vasos, ollas, etc. se colocan boca abajo.
2. Los artículos curvos, o con huecos, deben estar inclinados para que el agua pueda escurrir.
3. Quedan bien apilados y no vuelcan.
4. No impiden que los brazos rociadores giren durante el lavado.
   Los objetos muy pequeños no deben levarse en el lavavajillas, ya que podrían caerse fácilmente de las cestas.

REMOCIÓN DE LA VAJILLA

Para evitar que el agua gotee de la cesta superior al inferior, le recomendamos que vacíe primero la cesta inferior y después la superior.

LLENADO DE LA CESTA SUPERIOR

La cesta superior está diseñada para contener la vajilla más delicada y ligera, como vasos y tazas y platitos de café y té, así como platos, cuencos pequeños y sartenes poco profundas (siempre que no estén demasiado sucias). Coloque la vajilla y los utensilios de cocina de forma que no los mueva el chorro de agua.

Cesta Superior

Cesto superior
Tipo	Objeto
A	Vaso
B	Cristalería
C	Platito
D	Taza
E	Bol de postre
L	Bol de cristal

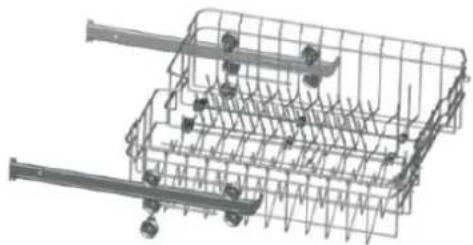

AJUSTE DE LA CESTA SUPERIOR

Si es necesario, la altura de la cesta superior puede ajustarse para crear más espacio para utensilios grandes, ya sea en la cesta superior o en la inferior. La altura de la cesta superior puede ajustarse colocando ruedas de diferente altura en los raíles. Los objetos largos, cubiertos de servir, servidores de ensalada o cuchillos deben colocarse en el estante de forma que no obstruyan la rotación de los brazos de rociadores. El estante puede replegarse o retirarse cuando no sea necesario utilizarlo.

Le recomendamos que coloque los objetos grandes más difíciles de limpiar en la cesta inferior: ollas, sartenes, tapas, platos para servir y boles, como se muestra en la figura siguiente.

Es preferable colocar los platos de servir y las tapas en el lateral de las cestas para evitar bloquear la rotación del brazo rociador superior.

Las ollas, boles de mesa, etc. deben colocarse siempre con la parte superior hacia abajo. Las ollas profundas deben estar inclinadas para permitir que el agua fluya hacia fuera.

La cesta inferior cuenta con filas de púas abatibles para poder colocar ollas y sartenes de mayor tamaño.

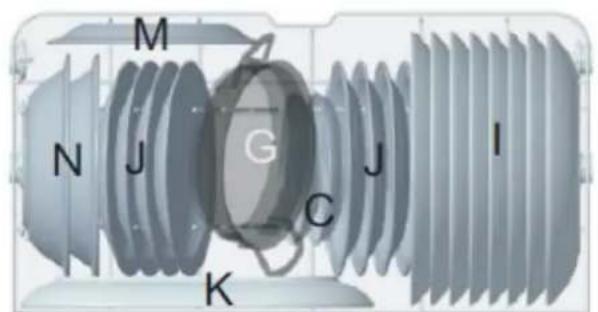

Cesta Inferior

Cesto inferior
Tipo	Objecto
C	Platillo
E	Bol de postre
H	Plato hondo
I	Plato llano
J	Plato de postre
K	Plato oval
F	Olla pequeña
G	Olla de horno
M	Plato de postre de melamina
N	Bol de melamina

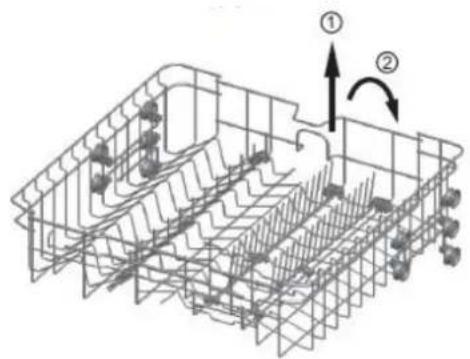

REJILLAS PLEGABLES DE LA CESTA SUPERIOR E INFERIOR

Las rejillas plegables que constan de dos partes y están situadas en la cesta inferior de su máquina están diseñadas para que pueda colocar más fácilmente objetos grandes como ollas, sartenes, etc. Si lo desea, cada parte se puede plegar por separado, o bien se pueden plegar todas y obtener un mayor tamaño. Puede utilizar las rejillas plegables levantándolas o plegándolas.

Cesto Superior

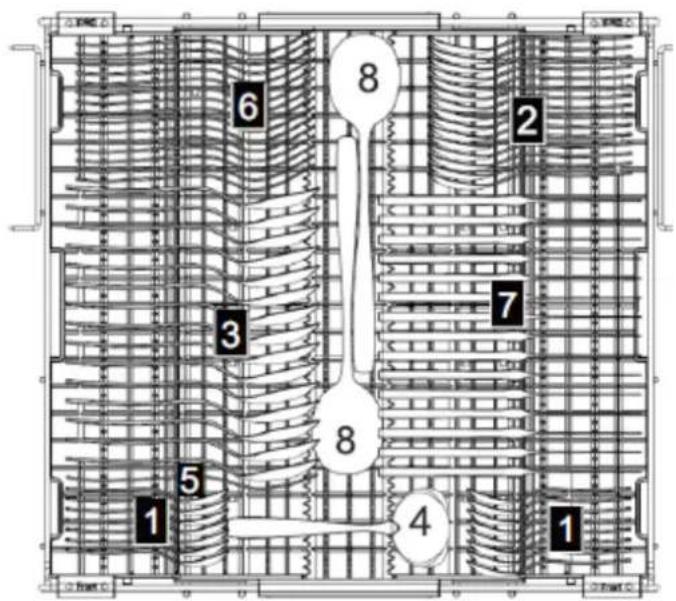

BANDEJA PARA CUBIERTOS

Coloque los cubiertos en la bandeja como se muestra. Los cubiertos deben colocarse de forma que el agua escurra libremente.

Bandeja para cubiertos
Tipo	Objetos
1	Cucharas de té
2	Cucharas de postre
3	Cucharas soperas
4	Cucharas de servir
5	Tenedores
6	Cuchillos
7	Tenedor de servir
8	Cucharón para salsa

Para lavar en el lavavajillas los siguientes cubiertos/vajilla.

NO SON ADECUADOS

Cubiertos con mangos de madera, cuerno de porcelana o nácar.

Objetos de plástico que no sean resistentes al calor cubiertos antiguos con partes pegadas que no sean resistentes a la temperatura.

Cubiertos o platos pegados.

Objetos de estaño o cobre.

Cristal de plomo.

Objetos de acero sujetos a oxidación.

Platos de madera.

Objetos de fibra sintética.

¡ADVERTENCIA!

No dejes que ningún artículo caiga al fundo.

SON DE IDONEIDAD LIMITADA

Algunos tipos de cristales pueden perder brillo tras un gran número de lavados.

Las piezas de plata y aluminio tienden a decolorarse durante el lavado.

Los motivos esmaltados pueden desteñir si se lavan a máquina con frecuencia.

NOTA: No introduzca objetos sucios de ceniza de cigarrillo, cera de vela, laca o pintura. Si compra vajilla nueva, asegúrese de que es apta para lavavajillas.

NOTA: No sobrecargue el lavavajillas. Solo hay espacio para 15 platos estándar. No utilice vajilla no apta para lavavajillas. Esto es importante para obtener buenos resultados y un consumo de energía razonable.

COLOCACIÓN DE CUBIERTOS Y VAJILLA

Antes de cargar la vajilla, debe:

Retirar los restos grandes;

Ablandar los restos de comida quemados en las sartenes.

AL COLOCAR LA VAJILLA Y LOS CUBIERTOS, TENGA EN CUENTA:

La vajilla y los cubiertos no deben impedir la rotación de los brazos rociadores.

Coloque los objetos huecos como tazas, vasos, sartenes, etc. con la abertura hacia abajo para que no se acumule agua en el recipiente o en una base profunda.

Los platos y cubiertos no deben quedar unos dentro de otros, ni cubrirse entre sí.

- Para evitar daños en los vasos, éstos no deben tocarse.

- Coloque los objetos grandes más difíciles de limpiar en la cesta inferior.

- La cesta superior está diseñada para contener la vajilla más delicada y ligera, como vasos, tazas de café y té.

¡ATENCIÓN!

Los cuchillos con hoja larga almacenados en posición vertical son un peligro potencial.

Los cubiertos largos y/o afilados como los cuchillos de trinchar deben colocarse en posición horizontalmente en la cesta superior.

AVISO: Si la colocación de los cubiertos no es la estándar, causará un efecto de limpieza deficiente.

DAÑOS EN LA CRISTALERÍA Y OTRAS VAJILLAS

POSIBLES CAUSAS:

• Tipo de vidrio o proceso de fabricación. Composición química del detergente.
• Temperatura del agua y duración del programa del lavavajillas.

SOLUCIÓN PROPUESTA:

• Utilice cristalería o vajilla de porcelana que el fabricante haya marcado como apta para lavavajillas.
• Utilice un detergente suave que esté descrito como apto para vajilla. Si es necesario, solicite más información a los fabricantes del detergente.
• Seleccione un programa con una temperatura baja.
• Para evitar daños, saque el vaso y los cubiertos del lavavajillas lo antes posible una vez finalizado el programa.

AL FINAL DEL LAVADO

Una vez finalizado el ciclo de funcionamiento, el zumbador del lavavajillas sonará 6 veces y, a continuación, se detendrá. Apague el aparato con la tecla de

"ENCENDIDO/APAGADO", cierre el suministro de agua y abra la puerta del lavavajillas.

Espere unos minutos antes de vaciar el lavavajillas para evitar manipular la vajilla y los utensilios cuando aún están calientes y son más susceptibles de romperse. También se secarán mejor.

TABLA DO CICLOS DE LAVADO

Programa	Información sobre la Selección del Ciclo	Descripción del ciclo	Detergente Pre/principal	Duración (min.)	Electricidad (kWh)	Agua (L)
Intensivo	Para las cargas más sucias, como ollas, sartenes, cacerolas y platos que llevan tiempo con comida seca en ellos.	Prevalado Lavado principal (60°C)Aclarado 1Aclarado 2Aclarado calienteSecado	4/19g(o 3 en 1)	213	1,680	15,4
[Y2GK)(*EN60436)(Programa a Estándar)	Para cargas con suciedad normal, como ollas, platos, vasos y sartenes poco sucias.Ciclo diario estándar.	Prevalado Lavado principal (45°C)Aclarado calienteSecado	4/19g(o 3 en 1)	247	0,757	11
Cristal	Para cargas ligeramente sucias, como platos, vasos, tazones y sartenes ligeramente sucias.	Lavado principal (45°C)Aclarado calienteSecado	3/16g(o 3 en 1)	125	0,820	9.5
60 min	Para platos y sartenes con suciedad ligera y normal para todos los días.	Prelavado Lavado principal (45°C)Aclarado en calienteSecado	3/16g	60	1,050	9,6
►►Rápido	Un lavado más corto para cargas poco sucias que no necesitan secado.	Lavado principal (45°C)Aclarado caliente	5/15g	40	0,600	6,6
Pre-enjuague	Para enjuagar los pratos que piensa lavar más tarde ese mismo día.	Prelavado	/	12	0,010	3,9
[6DS2]Lavado automático	Se optimiza en función de la carga sucia, como ollas, sartenes, utensilios y cubiertos, con la ayuda de sensores.	Prevalado Lavado principal (45°C)Aclarado calienteSecado	4/19g(o 3 en 1)	140-229	0.930-1.950	6.5-18

1. El programa ECO es adecuado para la limpieza de vajillas con suciedad normal y es el programa más eficiente en términos de consumo combinado de energía y agua.
2. El prelavado manual de la vajilla aumenta el consumo de agua y energía, por lo que no se recomienda.
3. El lavado de la vajilla en un lavavajillas doméstico suele consumir menos energía y agua que el lavado a mano cuando el lavavajillas doméstico se utiliza de acuerdo con este manual de instrucciones.

* EN 60436: este programa es el ciclo de pruebas.

La información para la prueba de comparabilidad de acuerdo con EN60436, como a continuación:

• Capacidad: 15 ajustes.
• Posición de la cesta superior: Posición inferior.
• Ajuste del abrillantador: 6 (o 4 para dispensador de cuatro ajustes).

PUESTA EM MARCHA DEL APARATO

Inicio de un ciclo de lavado.

1. Extraiga la cesta inferior y superior, coloque la vajilla empújelos hacia adentro. Se recomienda cargar primero la cesta inferior y después la superior (véase el apartado "Llenado del lavavajillas"). Vierte el detergente (consulte el apartado "Sal, detergente y abrillantador").
2. Inserte el enchufe en la toma. La fuente de alimentación es de 220-240V AV 50 Hz, la especificación del enchufe es de 12 A 250 VAC 50 Hz.

Asegúrese de que el suministro de agua está abierto a plena presión. Cierre la puerta, pulse la tecla de “Encendido”, pulse la tecla “Programa” para seleccionar el “Ciclo de lavado” deseado. (Consulte la sección “Tabla de ciclos de lavado”). Con un poco de fuerza asegúrese de que la puerta esta bien cerrada.

NOTA: Se oye un clic cuando la puerta se cierra perfectamente.

Cuando termine el lavado, puede apagar el interruptor pulsando la tecla de "Encendido".

MODIFICACIÓN DEL PROGRAMA

Premisa: Un ciclo en curso solo puede modificarse si lleva poco tiempo en marcha. De lo contrario, es posible que el detergente ya se haya liberado y que el aparato ya haya vaciado el agua de lavado. En este caso, es necesario rellenar el dosificador de detergente (véase el apartado "Llenado el detergente").

Pulse la tecla de "Encendido" para cancelar el programa y vuelva a encenderlo, entonces podrá cambiar el programa al ajuste de ciclo deseado (consulte la sección titulada "Inicio de un ciclo de lavado. . .").

NOTA: Si abre la puerta durante el lavado, la máquina se detiene y suena la alarma de advertencia, la pantalla muestra E1. Si cierra la puerta, la lavadora seguirá funcionando.

Las 7 luces de programa muestran el estado del lavavajillas:

a) Una de las luces de programa encendida--> ciclo en marcha
b) Una de las luces de programa parpadeando -->pausa

NOTA: Si todas las luces empiezan a parpadear, eso indica que la máquina está averiada, desconecte la fuente de alimentación principal y el suministro de agua antes de llamar al servicio técnico.

OLVIDO DE AÑADIR UN PLATO

Se puede añadir un plato olvidado en cualquier momento antes de que se abra el depósito de detergente.

1. Abra un poco la puerta para detener el lavado.
2. Cuando los brazos aspersores dejen de funcionar, puede abrir la puerta completamente.
3. Añada los platos olvidados.
4. Cierre la puerta, el lavavajillas funcionará después de diez segundos.

¡ADVERTENCIA!

Es peligroso abrir la puerta durante el lavado, ya que el agua caliente puede quemarle. Apague el lavavajillas.

En la pantalla digital aparece “---” y el zumbador suena 6 veces, solo entonces el programa habrá finalizado.

1. Apague el lavavajillas pulsando el botón de "Encendido".
2. ¡Cierrar la llave del agua!

Abra la puerta con cuidado. ¡Al abrir la puerta puede salir vapor caliente!

• La vajilla caliente es sensible a los golpes. Por lo tanto, se debe dejar enfriar la vajilla unos 15 minutos antes de sacarla del aparato.
• Abra la puerta del lavavajillas, déjela entreabierta y espere unos minutos antes de sacar la vajilla. De esta forma estarán más fríos y el secado será mejor.

VACIADO DEL LAVAVAJILLAS

Es normal que el lavavajillas esté húmedo por dentro.

Vacíe primero la cesta inferior y después la superior. Así evitará que el agua gotee de la cesta superior sobre la vajilla de la inferior.

MANTENIMIENTO Y LIMPIEZA

SISTEMA DE FILTRADO

El filtro se utiliza para evitar que los restos grandes y otros residuos entren en la bomba. Los residuos pueden obstruir el filtro con el tiempo.

El sistema de filtrado consta en un filtro grueso, un filtro plano (filtro principal) y un microfiltro (filtro fino).

1. FILTRO PLANO

Los alimentos y los residuos quedarán atrapados por un chorro especial en el brazo rociador inferior.

2. FILTRO GRUESO

Los residuos grandes, como huesos y vidrio, que podrían obstruir el desagüe quedarán atrapados en el filtro grueso.

Para retirar un elemento atrapado en este filtro, apriete suavemente las palancas de la parte superior del filtro y levántelo.

3. MICROFILTRO

Este filtro retiene la suciedad y los restos de comida en la zona del sumidero y evita que se vuelvan a depositar en la vajilla durante un ciclo.

- Inspeccione los filtros en busca de obstrucciones cada vez que utilice el lavavajillas.

- Desenroscando el filtro grueso, puede extraer el sistema de filtrado. Retire los restos de comida y limpie los filtros bajo el grifo.

Paso 1: contrarrotar el filtro grueso, y luego levantarlo;

Paso 2: levante el filtro plano

NOTA: Si se realiza la operación del paso 1 al paso 2, se retirará el sistema de filtrado; mientras que, si se realiza la operación del paso 2 al paso 1, se instalará el sistema de filtrado.

CONJUNTO DEL FILTRO

Para obtener un rendimiento y unos resultados óptimos, es necesario limpiar el conjunto del filtro. El filtro elimina eficazmente las partículas de alimentos del agua de lavado, permitiendo su recirculación durante el ciclo. Por esta razón, es una buena idea eliminar las partículas de comida más grandes atrapadas en el filtro después de cada ciclo de lavado, enjuagando el filtro semicircular y la taza bajo agua corriente. Para extraer el conjunto del filtro, tire del asa de la taza en dirección ascendente. El conjunto del filtro debe limpiarse una vez a la semana. Para limpiar el filtro grueso y el microfiltro, utilice un cepillo de limpieza. A continuación, vuelva a montar las piezas del filtro como se muestra en las figuras anteriores y vuelva a insertar todo el conjunto en el lavavajillas, colocándolo en su posición y presionando hacia abajo. El lavavajillas nunca debe utilizarse sin los filtros. La sustitución incorrecta del filtro puede reducir el nivel de rendimiento del aparato y dañar la vajilla y los utensilios.

VERTENCIA!

Nunca haga funcionar el lavavajillas sin los filtros colocados. Cuando limpie los filtros, no los golpee. De lo contrario, los filtros podrían deformarse y el rendimiento del lavavajillas podría verse afectado.

LIMPIEZA DE LOS BRAZOS ROCIADORES

Es necesario limpiar los brazos rociadores con regularidad, ya que los productos químicos del agua dura obstruyen las boquillas y los cojinetes de los brazos rociadores. Para desmontar los brazos rociadores, desenrosque la tuerca en el sentido horario para sacar la arandela de la parte superior del brazo rociador y retire el brazo. Lave los brazos en agua jabonosa y tibia y utilice un cepillo suave para limpiar las boquillas. Vuelva a colocarlos después de enjuagarlos bien.

CUIDADO DEL LAVAVAJILLAS

Para limpiar el panel de control, utilice un paño ligeramente humedecido y séquelo bien.

Para limpiar el exterior, utilice una buena cera abrillantadora para electrodomésticos. No utilice nunca objetos afilados, estropajos o limpiadores agresivos en ninguna parte del lavavajillas.

PROTECCIÓN CONTRA LA CONGELACIÓN

Si su lavavajillas permanece en un lugar sin calefacción durante el invierno, pida a un técnico de servicio que:

1. Corte el suministro eléctrico al lavavajillas.
2. Cierre el suministro de agua y desconecte el tubo de entrada de agua de la válvula de agua.
3. Vacíe el agua del tubo de entrada y de la válvula de agua. (Utilice un recipiente para recoger el agua).
4. Vuelva a conectar el tubo de entrada de agua a la válvula de agua.
5. Retire el filtro de la cuba y del fondo y utilice una esponja para vaciar el agua del sumidero.

LIMPIEZA DE LA PUERTA

Para limpiar el borde alrededor de la puerta, sólo debe utilizar un trapo suave, tibio y húmedo. Para evitar la penetración de agua en la cerradura de la puerta y los componentes eléctricos, no utilice limpiadores en spray de ningún tipo.

Además, nunca utilice limpiadores abrasivos o estropajos en las superficies exteriores porque rayarán el acabado. Algunas toallas de papel también pueden rayar o dejar marcas en la superficie.

Siga estos pasos cuando haya materiales extraños en el lavavajillas.

¡ADVERTÊNCIA!

Nunca utilice un limpiador en aerosol para limpiar el panel de la puerta porque podría dañar la cerradura de la puerta y los componentes eléctricos. No está permitido utilizar un agente abrasivo o alguna toalla de papel por el riesgo de rayar o dejar manchas en la superficie de acero inoxidable.

CÓMO MANTENER SU LAVAVAJILLAS

DESPUÉS DE CADA LAVADO

Después de cada lavado, cierre el suministro de agua al lavavajillas y deje la puerta ligeramente entreabierta para que la humedad y los olores no queden atrapados en el interior.

DESENCHUFE

Antes de limpiar o realizar tarefas de mantenimiento, desenchufe siempre la clavija de la toma eléctrica. No corra riesgos.

SIN DISOLVENTES NI LIMPIEZA ABRASIVA

Para limpiar el exterior y las piezas de goma del lavavajillas, no utilice disolventes ni productos de limpieza abrasivos. Utilice sólo un paño y agua tibia jabonosa. Para eliminar manchas de la superficie interior, utilice un paño humedecido con agua y un poco de vinagre blanco, o un producto de limpieza específico para lavavajillas.

CUANDO SE VAYA DE VACACIONES

Cuando se vaya de vacaciones, se recomienda realizar un ciclo de lavado con el lavavajillas vacío y, a continuación, desenchufe la clavija de la toma de corriente, cierre el suministro de agua y deje la puerta del aparato ligeramente entreabierta. Esto ayudará a que las juntas duren más y evitará que se formen olores en el aparato.

TRASLADO DEL APARATO

Si es necesario trasladar el aparato, procure mantenerlo en posición vertical. Si es absolutamente necesario, puede colocarse boca arriba.

JUNTAS

Uno de los factores que provocan la formación de olores en el lavavajillas es la comida que queda atrapada en las juntas. Una limpieza periódica con una esponja húmeda lo evitará.

ATENCIÓN:

La instalación de las tuberías y los equipos eléctricos debe ser realizada por profesionales.

Advertencia
	¡Peligro de Descarga Eléctrica!Desconecte la corriente eléctrica antes de instalar el lavavajillas.No hacerlo puede causar la muerte o una descarga eléctrica.

INSTALACIÓN

Guarde este manual de instrucciones en un lugar a salvo con el fin de poder utilizarlo como referencia en el futuro. En caso de vender, regalar o trasladar el aparato, asegúrese que el manual se guarda junto con el aparato, para que el nuevo propietario pueda beneficiarse de los consejos que conteine.

Lea atentamente este manual de instrucciones, contiene información importante sobre la instalación, el uso y el mantenimiento del lavavajillas.

Si es necesario trasladar el aparato en algún momento, manténgalo en posición vertical; si es absolutamente necesario, puede inclinarlo sobre su parte posterior.

1. Saque el aparato del embalaje y compruebe que no haya sufrido daños durante el transporte. Si se ha daños, póngase en contacto con el establecimiento en el que lo adquirió y no continúe con el proceso de instalación.
2. Compruebe el lavavajillas colocándolo de forma que sus laterales o su panel trasero estén en contacto con los armarios adyacentes o incluso con la pared. Este aparato también puede empotrarse bajo una encimera individual.
3. Coloque el lavavajillas sobre un suelo nivelado y firme. Si el suelo esta desnivelado, las patas delanteras del aparato deben ajustarse hasta que se logre una posición horizontal (el ángulo de inclinación no debe exceder a 2 grados). Si el aparato está correctamente nivelado, será más estable y no tendrá vibraciones ni ruidos durante el funcionamiento.

CONEXIÓN DE LOS SIMINISTROS DE AGUA Y ELECTRICIDAD

La conexión a los suministros de agua y electricidad sólo debe ser realizada por un técnico cualificado.

El lavavajillas no debe quedar instalado encima de las mangueras de agua o el cable de alimentación eléctrica.

El aparato debe conectarse a la red de agua usando mangueras nuevas. No utilice mangueras viejas.

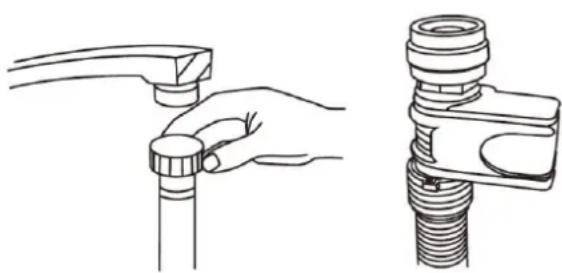

\* CONEXIÓN DE LA MANGUERA DE ENTRADA DE AGUA

Conecte la manguera de suministro de agua fría a un conector roscado de 3/4(pulgadas) y asegúrese de que esté bien sujeta en su sitio. Si las tuberías de agua son nuevas o no se han utilizado durante un largo período de tiempo, deje correr el agua para asegurarse de que el agua esté limpia y libre de impurezas. Si no se toma esta precaución, existe el riesgo de que la entrada de agua se obstruya y el aparato resulte dañado.

CONEXIÓN DE LA MANGUERA DE SALIDA DE AGUA

Inserte el tubo de desagüe en la tubería de desagüe del alcantarillado. Cuando se coloca el tubo de desagüe, la altura de la salida deve estar entre 0,5\~1 metros.

Atención:

El tubo de desagüe no puede ser descontado, la salida del tubo de desagüe debe estar fija y lo más cerca posible del lavavajillas, la distancia de desagüe del lavavajillas deverá ser de aproximadamente 1\~1,5 metros, si la distancia es demasiado larga afectará el efecto de desagüe del lavavajillas, resultando en demasiadas aguas residuales en el tubo de desagüe, afectando así el efecto de lavado del lavavajillas.

CONEXIÓN ELÉCTRICA

Antes de enchufar la clavija en la toma de corriente, asegúrese de que:

• La toma de corriente tiene toma de tierra y cumple la normativa vigente;
• La toma puede soportar la carga máxima del aparato, que se indica en la placa de datos situada en el interior de la puerta (véase la descripción del aparato);
• La tensión de alimentación está dentro de los valores indicados en la placa de datos situada en el interior de la puerta;
• La toma de corriente es compatible con el enchufe del aparato. En caso contrario, pida a un técnico autorizado que sustituya el enchufe (consulte la asistencia); no utilice cables alargadores ni enchufes múltiples.

Una vez instalado el aparato, el cable de alimentación y la toma de corriente deben ser facilmente accesibles.

El cable no debe doblarse ni comprimirse.

Si el cable de alimentación está dañado, debe ser substituido por el fabricante o su servicio técnico para evitar cualquier riesgo potencial (consulte la sección de Asistencia).

La empresa no se hará responsable por cualquier accidente que se produzcan si no se respetan estas normas.

CONSEJOS PARA EL PRIMER CICLO DE LAVADO

Una vez instalado el aparato, inmediatamente antes de efectuar el primer ciclo de lavado, llene completamente el dosificador de sal añada aproximadamente 2Kg de sal (consulte Abrillhantador y sal refinada). El agua puede rebosar; esto es normal y no es motivo de preocupación. Es también normal que la luz indicadora de SAL BAJA siga parpadeando durante algunos ciclos después de haber llenado el depósito de sal.

POSICIONAMIENTO DEL LAVAVAJILLAS

Coloque el aparato en el lugar deseado. La parte posterior debe apoyarse contra la pared que queda detrás, y los laterales, a lo largo de los armarios o pared adyacentes. El lavavajillas está equipado con mangueras de suministro de agua y desagüe que pueden colocarse a la derecha o a la izquierda para facilitar una instalación adecuada.

NIVELADO DEL APARATO

Una vez colocado el aparato, ajuste las patas (atornillándolas hacia dentro o hacia fuera) para regular la altura del lavavajillas, nivelándolo. En cualquier caso, el aparato no debe estar inclinado más de 2º.

NOTA: La altura máxima de ajuste de las patas es de 20 mm.

CÓMO DRENAR EL EXCESO DE AGUA DE LAS MANGUERAS.

Debido a que el tubo de drenaje externo está más alto que el punto más bajo del fregadero, el agua residual no se puede descargar completamente a través de la bomba de drenaje. Por lo tanto, es necesario quitar el tubo de drenaje y colocarlo horizontalmente en el suelo, y descargar el agua del tubo en el recipiente correspondiente.

SALIDA DE AGUA

Conecte la manguera de desagüe. La manguera de desagüe debe está instalada correctamente con el fin de evitar fugas de agua. Asegúrese de que la manguera no esté retorcida o aplastada.

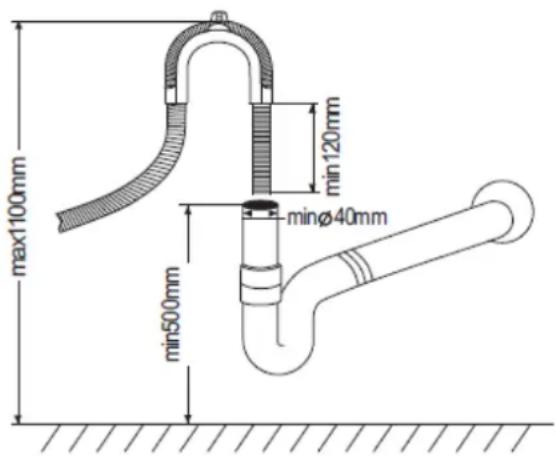

CONEXIÓN DEL SIFÓN

La conexión se debe efectuar a una altura entre 50 cm (mínimo) y 100 cm (máximo), desde la parte inferior del lavavajillas. La manguera de desagüe debe fijarse con una abrazadera.

PUESTA EN MARCHA DEL LAVAVAJILLAS

Antes de poner el lavavajillas en marcha, compruebe lo siguiente:

1. Si el lavavajillas está nivelado y fijo.
2. Si la válvula de entrada está abierta.
3. Si hay fugas en las conexiones de los conductos.
4. Que los cables estén bien conectados.
5. Que la corriente esté conectada.
6. Las mangueras de entrada y desagüe están conectadas.
7. Se deben retirar del lavavajillas todos los materiales de embalaje e impresos.

¡ATENCIÓN!

Después de la instalación, guarde este manual en la bolsa de los impresos. El contenido de este manual es muy útil para los usuarios.

CONSEJOS PARA LA IDENTIFICACIÓN Y CORRECCIÓN DE FALLOS

CÓDIGOS DE ERROR

Cuando se produce algún fallo o funcionamiento incorrecto, la visualización del aparato indica un código de error para advertirle.

Códigos	Significado	Causa Posible
E1	Puerta abierta	La puerta se abre cuando el lavavajillas está en funcionamiento
E2	Entrada de agua	Avería en la entrada de agua
E3	Drenaje del agua	Avería en el drenaje del agua
E4	Sensor de temperatura	Avería en el sensor de temperatura
E5	Inundación/fuga	Se produce inundación/Fuga de agua
E6	Fuga de agua	Se produce una fuga de aguas
E7	Elemento calefactor	Calentamiento anormal

¡ADVERTENCIA!

Si se produce una inundación, cierre el suministro principal de agua antes de llamar al servicio técnico. Si hay agua en la bandeja de la base debido a un sobrellenado o a una pequeña fuga, debe eliminarse el agua antes de volver a poner en marcha el lavavajillas.

DISPONIBILIDAD DE PIEZAS DE RECAMBIO

1. Siete años después de la comercialización de la última unidad del modelo: Motor, bomba de circulación y de desagüe, calentadores y elementos calefactores, incluidas las bombas de calor (por separado o agrupados), tuberías y equipos relacionados, incluidas todas las mangueras, válvulas, filtros y aqua stops, piezas estructurales e interiores relacionadas con los conjuntos de puertas (por separado o agrupados), placas de circuitos impresos, pantallas electrónicas, presostatos, termostatos y sensores, software y firmware, incluido el software de restablecimiento.

2. Diez años después de la comercialización de la última unidad del modelo: Bisagra y juntas de la puerta, otras juntas, brazos rociadores, filtros de desagüe, rejillas interiores y periféricos de plástico como cestas y tapas.

ANTES DE LLAMAR AL SERVICIO TÉCNICO

Repasar los cuadros de las páginas siguientes puede librarle de llamar al servicio técnico.

Problema	Causas Posibles	Qué Hacer
El lavavajillas no funciona	Se ha fundido el fusible o el disyuntor no funciona	Encienda el disyuntor. Retire cualquier otro aparato que comparta el mismo circuito con el lavavajillas.
	La alimentación eléctrica no está conectada	Asegúrese de que el lavavajillas esté encendido y que la puerta esté bien cerrada. Asegúrese de que el cable de alimentación esté enchufado correctamente en la toma eléctrica.
	La presión del agua es demasiado baja	Compruebe que la entrada de agua está abierta y conectada correctamente.
La bomba de desagüe no se para	Rebosamiento	El sistema está diseñado para detectar un rebosamiento. Cuando esto sucede, apaga la bomba de circulación y enciende la bomba de desagüe.
Ruido	Algunos sonidos audibles son normales	Ruido cuando se abre el compartimiento del detergente.
	Los utensilios no están bien colocados en la cesta o algún objeto pequeño ha se caído a la cesta.	Asegúrese que todo está bien colocado y sujetado en el interior del lavavajillas.
	Zumbido del motor	El lavavajillas no se ha utilizado con regularidad. Si no se utiliza con frecuencia, no se olvide de llenarlo y vaciarlo todas las semanas, lo que ayudará a mantener las juntas húmedas.
Espuma en la cuba del lavavajillas	Detergente inapropiado	Use sólo detergentes especiales para lavavajillas para evitar la formación de espuma. Si esto le ocurre, abra el lavavajillas y deje que la espuma se evapore. Agregue 4 litros de agua fría a la cuba.Cierre la puerta e inicio el ciclo de lavado “pre-aclarado” desaguar toda el agua. Repita el procedimiento si fuera necesario.
	Derrame de aditivo de aclarado	Limpie siempre los derrames de aditivo de aclarado inmediatamente.
Manchas en la cuba del lavavajillas	Se ha utilizado detergente con colorante	Asegúrese de usar un detergente sin colorante.
Los platos y cubiertos no están limpios	Programa inadecuadoCarga incorrecta de la cesta	Seleccione un programa más fuerte.Asegúrese de que el funcionamiento del dispensador de detergente y los brazos de rociado no este bloqueado por piezas de vajilla grandes.
Manchas de gotas y película sobre los vasos y la vajilla	1. Agua extremadamente dura2. Temperatura de entrada baja3. Sobrecarga del lavavajillas4. Carga inadecuada5. Detergente en polvo viejo o húmedo.6. Dispensador de aditivo de aclarado vacío7. Dosificación de detergente incorrecta.	Para eliminar las manchas de gotas de los vasos:1. Retire todos los utensilios de metal del lavavajillas.2. No añada detergente.3. Elija el ciclo más largo.4. Ponga el lavavajillas en marcha y déjelo así durante alrededor de 18 a 22 minutos, entonces estará en el lavado principal.5. Abra la puerta y vierta 2 tazas de vinagre blanco en el fondo del lavavajillas6. Cierre la puerta y permita que el lavavajillas complete el ciclo de lavado. Si el vinagre no actúa, repita el procedimiento anterior, utilizando 1/4 de taza (60 ml) de ácido cítrico en lugar de vinagre.
Opacidad de los vasos	Combinación de agua blanda y demasiado detergente	Utilice menos detergente si tiene agua blanda y seleccione un programa más corto para lavar los vasos y sacarlos limpios.
Película amarilla o marrón sobre la superficie interior	Manchas de té o café	Utilizar una solución de 1/2 taza de lejía y 3 tazas de agua caliente para quitar las manchas a mano.ADVERTENCIADebe esperar unos 20 minutos después del ciclo de lavado para permitir que los elementos calefactores se enfríen antes de iniciar la limpieza del interior, de lo contrario se quemará.
	Depósitos de hierro en el agua pueden ser la causa de la formación de la película	Ud. debe llamar a la compañía que le suministra el agua para que le proporcione filtro especial.
Película blanca sobre la superficie interior	Minerales del agua dura	Para limpiar el interior del lavavajillas, utilice una esponja húmeda con detergente para lavavajillas y utilice guantes de goma. No use ningún otro limpiador que no sea detergente para lavavajillas por el riesgo que haga espuma.
La tapa del dispensador de detergente no se cierra.	Hay residuos de detergente que están obstruyendo la tapa.	Limpie el detergente de la tapa.
Queda detergente en el dispensador	Patos que bloquean el compartimiento de detergente.	Vuelva a cargar los platos adecuadamente.
Vapor	Es un fenómeno normal	Puede salir algo de vapor durante el secado o el desagüe.
Marcas negras o grises en los platos	Utensilios de aluminio se han rozado contra los platos	Use un limpiador abrasivo suave para eliminar esas marcas.
Queda agua estancada en el fondo de la cuba	Esto es algo normal	Una pequeña cantidad de agua limpia alrededor de la salida de la parte inferior de la cuba mantiene las juntas estancas lubricadas
Fuga del lavavajillas	Llenado excesivo del dispensador o derrame de aditivo de aclarado.	Tenga cuidado de no llenar en exceso el dispensador de aditivo de aclarado. El derrame de abrillantador puede formar un exceso de espuma y provocar un rebosamiento. Limpie el derrame con un paño húmedo.
	El lavavajillas no está nivelado	Asegúrese de hacer que el lavavajillas esté nivelado.
Apertura automática de puertas desactivada	Engranaje de transmisión bloqueado	Empuje la varilla de empuje del abridor de puerta automático con la mano y opere manualmente el panel para controlar que el abridor de puerta automático se mueva hacia adelante y hacia atrás.
	Fallo del motor de accionamiento	Encuentre reparación posventa

DISPONIBILIDAD DE REPUESTOS

Según el repuesto, estos están disponibles durante un período mínimo de siete años para reparadores profesionales o un mínimo de diez años para reparadores profesionales y usuarios finales.

Comuníquese con la línea de ayuda de atención al cliente para obtener ayuda.

Si el cuadro anterior no resuelve su problema, comuníquese con un técnico especializado.

El mantenimiento por cuenta propia o no profesional afectará la seguridad del uso del producto y la implementación de la política de garantía.

HOJA DE DATOS TÉCNICOS

Hoja de lavavajillas doméstico según la Directiva de la EU 2019/2017:

Fabricante	JOCEL
Modelo	JLLE008220
Ajuste estándar del lugar	15
Clase de eficiencia energética 1	C
PARÁMETRO	UNIDAD	VALOR
Consumo de energía del programa Eco (EPEC) redondeado al tercer decimal	kWh/ciclo	0,757
Consumo de energía del programa estándar (SPEC) redondeado al tercer decimal	kWh/ciclo	1,725
Índice de Eficiencia Energética (IEE)	-	43,9
Consumo de agua del programa Eco (EPWC) redondeado a un decimal	l/ciclo	11
Índice de eficacia de la limpieza (IC)	-	1,121
Índice de rendimiento de secado (ID)	-	1,061
Duración del programa eco (Tt) redondeada al minuto más próximo	h:min	4:07
Consumo de energía en modo apagado (Po) redondeado a dos decimales	W	0,49
Consumo de energía en modo de espera (Psm) redondeado a dos decimales	W	0,49
¿El modo de espera incluye la visualización de información?	-	No
Consumo de energía en modo de espera (Psm) en condición de espera en red (si procede), redondeado a dos decimales	W	-
Consumo de energía en inicio retardado (Pds) (si procede) redondeado a dos decimales	W	1,00
Emisiones de ruido acústico aéreo	dB(A)re 1 pW	46
Montaje	Integrada
Se podría empotrar	Sí
Altura	82cm
Anchura	60cm
Profundidad (con conectores)	56cm
Consumo de energía	1850 W
Tensión / frecuencia nominal	AC 220-240 V/ 50Hz
Presión del agua (presión de flujo)	0,4-10bar=0,04-1,0MPa

NOTA:

A (mayor eficiencia) a G (menor eficiencia).

El apareto cumple las normas y las directivas europeas en su versión vigente en el momento de la entrega.

• LVD 2014/35/EU
• EMC 2014/30/EU
• EU 2019/2022

NOTA: Los valores indicados se han medido de acuerdo con las normas y en las condiciones de funcionamiento especificadas. Los resultados pueden variar mucho según la cantidad y la contaminación de la vajilla, la dureza del agua, la cantidad de detergente, etc.

El manual de instrucciones se basa en las normas y reglas de la Unión Europea.

CONDICIONES DE GARANTIA

1. La garantía es válida sólo a la presentación de la factura de compra del producto.
2. Esta garantía se limita exclusivamente a las piezas de repuesto ineficaz debido a defectos de fabricación.
3. La eliminación de varias fallas en garantía se realiza para la reparación o el reemplazo de piezas defectuosas, de acuerdo a la discreción de nuestros servicios técnicos. Las piezas defectuosas son de nuestra propiedad.
4. No están cubiertos por la garantía los daños causados durante el transporte, negligencia o mal uso, montaje o instalación incorrecta, así como las influencias externas, tales como: rayos atmosféricos o eléctricos, inundaciones, humedad, etc.
5. Pierden la garantía todos los aparatos que no están a ser utilizados de acuerdo a las instrucciones o conectadas a las REDES DE AEREAS DE ALIMENTACIÓN, que no garantizan una tensión constante de 220/240V.
6. La garantía no cubre lesiones personales o daños causados directa o indirectamente.
7. Esta garantía termina cuando se descubre que han sido sometidas a reparaciones, reformas o intervenciones por cualquier persona no autorizada por JOCEL.

LA GARANTIA TERMINA:

1. Si el aparato no ha sido instalado por un Técnico Acreditado.
2. Superado el período en vigor para la línea doméstica y hostelería, la garantía expira y la asistencia técnica se hará mediante adeudo en los costos de mano de obra en función de las tajas vigentes.
3. Con la modificación o desaparecimiento de la placa de identificación del aparato.

NOTA: CRISTALES E LÁMPARAS NO ESTÁN CUBIERTOS POR LA GARANTÍA.

ASISTENCIA TÉCNICA:

Para pedir asistencia técnica de vuestros aparatos, nuestros servicios están disponibles a través de los siguientes contactos:

DECLARACIÓN DE CONFORMIDAD

CE

Declaramos bajo nuestra responsabilidad que el aparato abajo:

Aparato LAVAVAJILLAS ENCASTRABLE

Marca JOCEL

Modelo JLLE008220

Cumple con las siguientes directivas europeas y normas de aplicación.

Baja Voltaje

2014/35/EU

EN 60436:2020+A11:2020

+A12:2021

EN IEC 60704-1:2021

EN 60704-2-3:2019

Compatibilidad Electromagnética

2014/30/EU

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019+A1

EN 61000-3-3:2013+A1+A2

MADE P.R.C.

ÍNDICE

INFORMAÇÕES DE SEGURANÇA ...... 38

ELIMINAÇÃO 40

B. COLOCAR O SAL NO DESCALCIFICADOR

DESCALCIFICADOR DE ÁGUA

FUNÇÃO DE ABRILHANTADOR

AJUSTAR O DISPENSADOR DE ABRILHANTADOR

COLOCAR OS CESTOS DA MÁQUINA DE LAVAR LOIÇA

Vidro de cristal de chumbo.

FICHA DE DADOS TÉCNICOS
