Tipo	Lavavajillas
Marca	Jocel
Modelo	JLLI023124
Instalación	Integrado
Anchura	60 cm
Altura	85 cm
Profundidad	60 cm
Peso neto	50 kg
Alimentación eléctrica	220-240 V ~ 50 Hz
Clase energética	A+
Número de cubiertos	14
Programas	Normal, Eco, Intensivo, Rápido, Vidrio
Opción de media carga	Sí
Inicio diferido	1-24 horas
Consumo de agua por ciclo	12 L
Consumo de energía por ciclo	1.02 kWh
Nivel de ruido	49 dB(A)
Características de seguridad	Bloqueo infantil, Sistema antifugas
Limpieza y mantenimiento	Limpieza del filtro, revisión de los brazos aspersores, descalcificación
Disponibilidad de piezas de repuesto	Sí, a través de centros de servicio autorizados
Manual de usuario incluido	Sí (PDF disponible en línea)

Preguntas frecuentes - JLLI023124 Jocel

¿Cómo instalo el lavavajillas Jocel JLLI023124?

Asegúrese de que la ubicación de instalación tenga suministro de agua, desagüe y toma de corriente. Nivele el aparato con las patas ajustables, conecte la manguera de entrada al suministro de agua (solo agua fría) y conecte la manguera de desagüe al desagüe del fregadero. Enchufe el cable de alimentación en una toma de tierra. Consulte el manual para obtener instrucciones detalladas paso a paso.

¿Cómo inicio un ciclo de lavado?

Cargue los platos, agregue detergente y abrillantador si es necesario. Cierre bien la puerta. Presione el botón Encendido, seleccione el programa deseado con el selector de programas y luego presione Inicio. El lavavajillas comenzará después de unos segundos.

¿Qué significan los códigos de error?

Los códigos de error comunes incluyen E1 (problema de entrada de agua), E2 (problema de desagüe), E3 (fallo de calentamiento) y E4 (desbordamiento). Si aparece un error, apague el aparato, verifique la pieza correspondiente (por ejemplo, filtro, manguera) y reinicie. Si el error persiste, contacte al servicio de atención al cliente.

¿Cómo debo limpiar el lavavajillas?

Limpie regularmente el filtro con agua corriente, revise y limpie los brazos aspersores para eliminar obstrucciones y limpie las juntas de la puerta. Periódicamente, realice un ciclo vacío con un limpiador de lavavajillas o vinagre para eliminar la cal y los olores.

¿Cuándo debo añadir sal y abrillantador?

Llene el depósito de sal cuando el indicador de sal se encienda (use sal para lavavajillas). Ajuste la dosis de abrillantador con el dial; rellene cuando el indicador de abrillantador esté encendido. Ambos mejoran el rendimiento de lavado y secado.

¿Cómo cargar los platos correctamente?

Coloque los artículos grandes (platos, ollas) en la cesta inferior frente a los brazos aspersores, y los artículos pequeños (tazas, vasos) en la cesta superior. Asegúrese de que nada bloquee los brazos aspersores o el dispensador de detergente. No sobrecargue para permitir la circulación del agua.

¿El lavavajillas es eficiente energéticamente?

El JLLI023124 tiene una clase energética A+, consumiendo aproximadamente 1.02 kWh por ciclo. Use el programa Eco para un ahorro óptimo de energía y agua. El aparato está diseñado para minimizar el uso de recursos.

¿Qué ruido hace el lavavajillas?

El nivel de ruido es de 49 dB(A), lo que es silencioso. Puede usarlo durante la noche sin molestias significativas. Asegúrese de que el lavavajillas esté nivelado y no toque los muebles para evitar vibraciones.

¿Cuál es el período de garantía?

El Jocel JLLI023124 viene con una garantía estándar de 2 años que cubre defectos de fabricación. Registre su producto en el sitio web de Jocel para activar la garantía. Pueden estar disponibles opciones de garantía extendida.

¿Puedo obtener piezas de repuesto o servicio de reparación?

Sí, las piezas de repuesto están disponibles a través de los centros de servicio autorizados de Jocel. Contacte al servicio de atención al cliente con su número de modelo para solicitar piezas como filtros, brazos aspersores o elementos calefactores. Las reparaciones por cuenta propia pueden anular la garantía; se recomienda el servicio profesional.

MANUAL DE USUARIO JLLI023124 Jocel

MÁQUINA DE LAVAR LOIÇA

DISHWASHER

JLLI023124

Manual de Instrucciones

INFORMACIÓN DE SEGURIDAD 03

ELIMINACIÓN 05

ANTES DE LA PRIMERA UTILIZACIÓN 07

LLENADO DE LAS CESTAS DEL LAVAVAJILLAS 14

INICIO DE UN PROGRAMA DE LAVADO 20

MANTENIMIENTO Y LIMPIEZA 23

INSTALACIÓN 27

CONSEJOS PARA LA RESOLUCIÓN DE PROBLEMAS 31

GARANTIA 36

DECLARACIÓN DE CONFORMIDAD 37

LEA ESTE MANUAL DE INSTRUCCIONES

Estimado Cliente:

Lea atentamente esta Información del Usuario y consérvela para futuras consultas.

Entréguelo al siguiente propietario del aparato.

Este manual de instrucciones contiene secciones de Instrucciones de Seguridad, Instrucciones de Funcionamiento, Instrucciones de Instalación y Consejos para la Resolución de Problemas, etc.

ANTES DE LLAMAR A UN TÉCNICO DE SERVICIO

Revise la sección de Consejos para la Resolución de Problemas, le ayudará a resolver algunos problemas comunes por sí mismo y sin necesidad de solicitar la ayuda de técnicos profesionales.

NOTA

El fabricante, siguiendo una política de constante desarrollo y actualización del producto, puede introducir modificaciones sin previo aviso.

INFORMACIÓN DE SEGURIDAD

¡ADVERTENCIA!

Cuando utilice su lavavajillas, siga las precauciones básicas, entre las que se incluyen las siguientes:

¡ADVERTENCIA! EL GAS HIDRÓGENO ES EXPLOSIVO

En determinadas condiciones, puede producirse gas hidrógeno en un sistema de agua caliente que no se haya utilizado durante dos semanas o más.

EL HIDRÓGENO ES EXPLOSIVO. Si el sistema de agua caliente no se ha utilizado durante un periodo de tiempo, antes de utilizar el lavavajillas abra todos los grifos de agua caliente y deje que salga agua de cada uno de ellos durante varios minutos. Esto liberará parte del gas hidrógeno acumulado. Como el gas es inflamable, no fume ni utilice una llama abierta en este momento.

¡ADVERTENCIA! UTILIZACIÓN APROPIADA

- No manipule, se siente ni se suba encima de la puerta o de la cesta del lavavajillas.

- No toque la resistencia durante o inmediatamente después de su utilización.

- No ponga en funcionamiento el lavavajillas a menos que todos los paneles de la carcasa estén correctamente colocados. Abra la puerta con mucho cuidado si el lavavajillas está en funcionamiento. Existe el riesgo de que salga agua.

- No coloque objetos pesados ni se sitúe sobre la puerta cuando esté abierta. El aparato podría volcar hacia delante.

- Cuando coloque objetos para lavar:

- Coloque los objetos afilados de forma que no puedan dañar la junta de la puerta;

- Coloque los cuchillos afilados con los mangos hacia arriba para reducir el riesgo de lesiones por corte;

- Aviso: Los cuchillos y otros utensilios con puntas afiladas deben cargarse en la cesta con las puntas hacia abajo o colocarse en posición horizontal.

- Cuando utilice el lavavajillas, debe evitar que los objetos de plástico entren en contacto con la resistencia.

- Compruebe que el recipiente del detergente esté vacío después de finalizar el ciclo de lavado.

- No lave objetos de plástico a menos que estén marcados como aptos para lavavajillas o equivalente. Para los objetos de plástico que no lo estén, consulte las recomendaciones del fabricante.

- Utilice únicamente detergente y aditivos de aclarado diseñados para un lavavajillas automático. No utilice nunca jabón, detergente para ropa ni detergente para lavado a mano en el lavavajillas.

• Deben incorporarse otros medios de desconexión del suministro en el cableado fijo con una separación entre contactos de al menos 3 mm en todos los polos.
• Mantenga a los niños alejados del detergente y del abrillantador, de la puerta abierta del lavavajillas, es posible que aún quede detergente en su interior.

- Estas instrucciones también deberán obtenerse del fabricante o del vendedor responsable.

- Para evitar el riesgo de descarga eléctrica, no sumerja la unidad, el cable o el enchufe en agua u otro líquido.

- Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos, si han recibido supervisión o instrucciones sobre el uso seguro del aparato y comprenden los peligros que conlleva. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión.

- Los detergentes para lavavajillas son fuertemente alcalinos. Pueden ser extremadamente peligrosos si se ingieren. Evite el contacto con la piel y los ojos, y mantenga a los niños alejados del lavavajillas cuando la puerta esté abierta.

- La puerta no debe dejarse abierta, ya que podría suponer un peligro de tropiezo.

- Si el cable de alimentación está dañado, debe ser sustituido por el fabricante o su agente de servicio o una persona con cualificación similar para evitar riesgos.

- Elimine correctamente el material de embalaje.

- Durante la instalación, el suministro eléctrico no debe doblarse ni aplastarse de forma excesiva o peligrosa.

- No manipule los elementos de control.

- El aparato debe conectarse a la red de agua utilizando juegos de mangueras nuevos, y los antiguos no deben reutilizarse.

- Asegúrese de que la alfombra no obstruya las aberturas de la base inferior.

- Utilice el lavavajillas solamente para la función prevista.

- El lavavajillas está destinado exclusivamente para uso en interiores.

- El lavavajillas no está diseñado para uso comercial. Está pensado para su uso en entornos domésticos, laborales y residenciales similares.

LEA Y SIGA ATENTAMENTE ESTAS INFORMACIONES DE SEGURIDAD GUARDE ESTAS INSTRUCCIONES

ELIMINACIÓN

Elimine correctamente el material de embalaje del lavavajillas.

Todos los materiales de embalaje pueden reciclarse. Las piezas de plástico están marcadas con las abreviaturas internacionales estándar: (ej. PS para poliestireno, material de relleno).

Este aparato está identificado de acuerdo con la directiva europea 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos (RAEE). La directiva específica el marco para la devolución y reutilización válidas de aparatos viejos en toda la UE.

¡ADVERTENCIA!

El material de embalaje puede ser peligroso para los niños.

Para eliminar el embalaje y el aparato, diríjase a un centro de reciclaje. Corte el cable de alimentación e inutilice el dispositivo de cierre de la puerta.

Los envases de cartón están fabricados con papel reciclado y deben eliminarse en el punto de recogida de papel usado para su reciclaje. Al asegurarse de que este producto se elimina correctamente, ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud humana, que de otro modo podrían ser causadas por la manipulación inadecuada de los residuos de este producto.

Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con su ayuntamiento y con el servicio de recogida de basuras domésticas.

¡IMPORTANTE!

Para obtener el mejor rendimiento de su lavavajillas, lea cuidadosamente todas las instrucciones de funcionamiento antes de utilizarlo por primera vez.

1. Interruptor de encendido ⏻: Para encender y apagar la fuente de alimentación.

2. Tecla de Inicio Retardado: El INICIO RETARDADO le permitirá retrasar la hora de inicio de cualquier ciclo automáticamente hasta 24h

3. Tecla de selección de programa P: Pulse la tecla para desplazarse por los ciclos de lavado. La luz del programa correspondiente se encenderá para indicar qué CICLO DE LAVADO se ha seleccionado

4. Tecla de función alternativa ALT: Pulsando esta tecla se puede elegir la función adicional "3 EN 1", lavado de la parte superior o lavado de la parte inferior y la luz correspondiente parpadea

5. Tecla de Inicio\Pausa ▷: Pulse esta tecla para poner en marcha o pausar el lavavajillas

6. Tecla de bloqueo para niños ALT—8: Pulse las dos teclas durante 3 segundos, el aparato quedará bloqueado y no se podrá utilizar ninguna tecla.

7. Indicador luminoso de programa: Cuando seleccione un programa de lavado se encenderá el piloto correspondiente.

8. Indicador de rellenado de abrillantador: El indicador se enciende cuando es necesario rellenar el dispensador

9. Indicador de rellenado de sal: El indicador se enciende cuando es necesario rellenar el descalcificador.

10. Indicador de bloqueo para niños: El "Bloqueo para niños" estará activo cuando pulse las teclas de Bloqueo para niños durante 3 segundos, y el indicador de "Bloqueo para niños" se encenderá después de parpadear 6 veces.

11. Indicador 3 en 1: El indicador se enciende cuando se selecciona la función adicional.

12. Luz de lavado de la parte superior: Se enciende cuando el brazo rociador superior está lavando.

13. Luz de lavado de la parte inferior: Se enciende cuando el brazo rociador inferior está lavando.

14. Pantalla digital: Para visualizar el tiempo restante de funcionamiento.

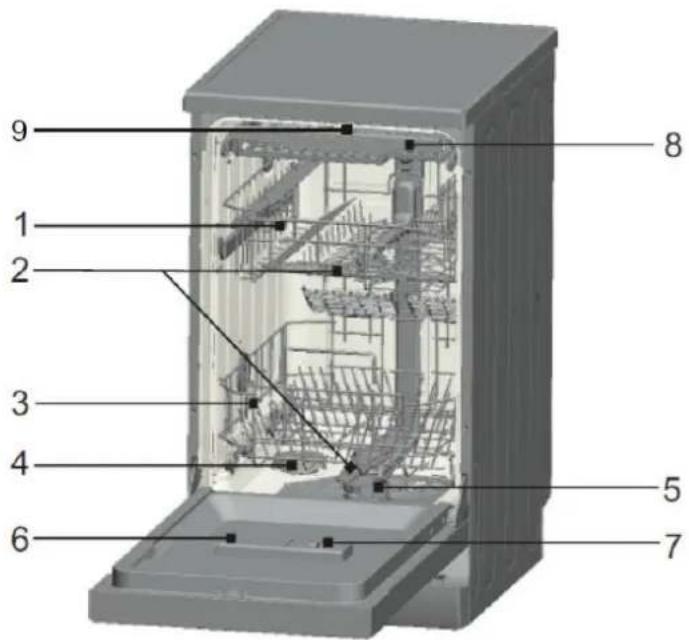

CARACTERÍSTICAS DEL LAVAVAJILLAS

Vista frontal

1. Cesta superior
2. Brazos rociadores
3. Cesta inferior
4. Descalcificador del agua
5. Filtros
6. Dispensador de detergente
7. Dispensador de abrilhantador
8. Bandeja para cubiertos
9. Brazo rociador superior

ANTES DE LA PRIMERA VEZ UTILIZACIÓN

Antes de utilizar el lavavajillas por primera vez:

A) Ajuste del descalcificador de agua
B) Llenado del descalcificador con sal
C) Llenado del dosificador de abrillantador
D) Llenado del detergente

A. AJUSTE DEL DESCACIFICADOR DE AGUA

El descacificador de agua está deseñado para eliminar los minerales y las sales del agua, que tendrían un efecto perjudicial o adverso en el funcionamiento del lavavajillas. Cuanto mayor sea el contenido de estos minerales y sales en el agua, más dura será el agua. El descacificador debe ajustarse en función de la dureza del agua de su zona. Su compañía de suministro puede aconsejarle sobre la dureza del agua en su zona.

AJUSTE

La cantidad de sal puede ajustarse de H0 a H7.

La sal no es necesaria en el valor ajustado H0.

1. Averigüe el valor de dureza del agua de red. Su compañía suministradora de agua le podrá ayudar al respecto.
2. El valor ajustado se puede encontrar en la tabla de dureza del agua.
3. Cierre la puerta del lavavajillas.
4. Encienda presionando el interruptor de Encendido.
5. Mantenga pulsado la tecla “💡” y pulse la tecla “P” durante 5 segundos. El zumbador suena una vez y H parpadea en la pantalla digital (el ajuste de fábrica es H4).

PARA CAMBIAR EL AJUSTE:

1. Pulse la tecla“ ⓣ ”.

Cada vez que se pulse la tecla, el valor ajustado aumenta en un nivel; cuando se alcanza el valor de H7, la pantalla vuelve a mostrar H0 (desactivado).

2. Pulse la tecla "P". El ajuste elegido queda memorizado.

Póngase en contacto con la administración local del agua para obtener información sobre la dureza de su sumisnistro de agua.

Cada ciclo con una operación de regeneración consume 2,0 litros adicionales de agua, el consumo de energía aumenta en 0,001 kWh.

TABLA DE DUREZA DEL AGUA

Dureza del agua		Mmol/l	Valor ajustado en la máquina	La regeneración se produce cada x secuencia de programas
Clark	Rango
0-8	Blanda	0-1,1	H0	desactivado
9-10	Blanda	1,2-1,4	H1	13
11-12	Media	1,5-1,8	H2	9
13-15	Media	1,9-2,1	H3	7
16-20	Media	2,2-2,9	H4	5
21-26	Dura	3,0-3,7	H5	4
27-38	Dura	3,8-5,4	H6	2
39-62	Dura	5,5-8,9	H7	1

B. LLENADO DEL DESCALCIFICADOR CON SAL

Utilice siempre sal para lavavajillas.

NOTA: Si su modelo no tiene descalcificador de agua, puede omitir esta sección

DESCALCIFICADOR DE AGUALa dureza del agua varía de un lugar a otro. Si se utiliza agua dura en el lavavajillas,se formarán depósitos en la vajilla y los utensilios.El aparato está equipado con un descalcificador especial que utiliza salesespecíficamente diseñadas para eliminar la cal y los minerales del agua.

El depósito de sal está situado debajo de la cesta inferior y debe llenarse de la siguiente manera:

¡ATENCIÓN!

¡Utilice únicamente sal diseñada específicamente para su uso en lavavajillas! Todos los demás tipos de sal no diseñados específicamente para su uso en lavavajillas, especialmente la sal de mesa, dañarán el descalcificador. En caso de daños causados por el uso de sal inadecuada, el fabricante no ofrece ninguna garantía ni se hace responsable de los daños causados.

Llene la sal solo justo antes de iniciar uno de los programas completos de lavado.

De esta forma evitará que los granos de sal o el agua salada, que puedan haberse partido, permanezcan en el fondo de la máquina durante algún tiempo, lo que podría provocar corrosión.

Después del primer ciclo de lavado se apaga la luz del panel de control.

A. Retire la cesta inferior y, a continuación, desenrosque y retire la tapa del recipiente de sal. 1
B. Si es la primera vez que llena el recipiente, llene 2/3 de su volumen con agua (unos 500 ml).
C. Coloque el extremo del embudo (suministrado) en el orificio e introduzca aproximadamente 1,2 kg de sal. Es normal que salga una pequeña cantidad de agua del recipiente de sal.
D. Vuelva a enroscar la tapa con cuidado.
E. Normalmente, la luz de aviso de falta sal se apagará 2–6 días después de que el recipiente de sal se llene de sal.

NOTA: 1. El recipiente de sal debe rellenarse cuando se encienda la luz indicadora de falta sal en el panel de control. Aunque el recipiente de sal esté suficientemente lleno, es posible que la luz indicadora no se apague antes de que la sal se disuelva por completo. Si no hay una luz de falta sal en el panel de control (para algunos modelos), puede juzgar cuándo cargar la sal en el descalcificador por los ciclos que el lavavajillas había realizado (vea el siguiente esquema).

1. Si hay derrames de la sal, se puede ejecutar un programa de lavado para eliminarlos.

AVISO: Si no se añade sal, el efecto de limpieza de la vajilla será deficiente y se producirá cal.

C. LLENADO DEL DOSIFICADOR DE ABRILLANTADOR

FUNCIÓN DEL ABRILLANTADOR

El abrillantador se añade automáticamente durante el último aclarado, garantizando un aclarado a fondo y un secado sin manchas ni rayas.

¡ATENCIÓN!

Utilice únicamente abrillantador de marca para lavavajillas. No llene nunca el dosificador de abrillantador con otras sustancias (por ejemplo, detergente para lavavajillas, detergente líquido). Esto dañaría el aparato.

CUANDO RELLENAR EL DOSIFICADOR DE ABRILLANTADOR

Si no hay una luz de aviso de falta abrillantador en el panel de control, puede juzgar la cantidad de abrillantador por el color del indicador de nivel óptico "D" situado junto a la tapa. Cuando el depósito de abrillantador esté lleno, todo el indicador estará oscuro. A medida que el abrillantador disminuye, el tamaño del punto oscuro dismunuye. Nunca debe que el abrillantador esté por debajo de 1/4 de su capacidad.

A medida que el abrillantador disminuye, el tamaño del punto negro del indicador de nivel de abrillantador cambia, como indicado.

LLeno

3/4 de su capacidad

1/2 de su capacidad

- 1/4 de su capacidade – debe rellenarse para eliminar las manchas

○ Vacío

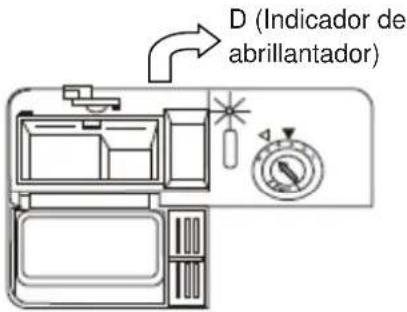

DISPENSADOR DE ABRILLANTADOR

1. Para abrir el dispensador, gire la tapa hacia la flecha "abierto" (izquierda) y levántela hacia fuera.

2. Vierta el abrillantador en el dosificador, con cuidado de no llenarlo en exceso.

3. Vuelva a colocar la tapa introduciéndola alineada con la flecha de "abierto" y girándola hacia la flecha de "cerrado" (derecha).

El abrillantador se libera durante el aclarado final para evitar que al agua forme gotas en la vajilla que puedan dejar manchas y rayas. También mejora el secado al permitir que el agua se escurra de la vajilla. Los lavavajillas están diseñados para utilizar abrillantadores líquidos. El dosificador de abrillantador se encuentra en el interior de la puerta, junto al dosificador de detergente.

Para llenar el dosificador, abra la tapa y vierta el abrillantador en el dosificador hasta que el indicador de nivel se vuelva completamente negro. El volumen del recipiente del abrillantador es de unos 140 ml.

Tenga cuidado de no llenar demasiado el dosificador, ya que podría producirse un exceso de espuma. Limpie cualquier derrame con un paño húmedo. No olvide volver a colocar la tapa antes de cerrar la puerta del lavavajillas.

¡ATENCIÓN!

Limpie los restos de abrillantador que se hayan desprendido durante el llenado con un paño aborbente para evitar el excesso de espuma durante el siguiente lavado.

AJUSTE DEL DOSIFICADOR DE ABRILLANTADOR

El dosificador de abrillantador tiene cuatro o seis posiciones. Si el problema son las manchas y el secado deficiente, aumente la cantidad de abrillantador extrayendo la tapa del dosificador y girando le dial hasta "5". Si la vajilla sigue sin secarse correctamente o presenta manchas, ajuste el dial al número inmediatamente superior hasta que la vajilla no presente manchas. La dosis viene ajustada de fábrica en la posición 5.

Palanca de ajuste (abrillantador)

NOTA: Aumente la dosis si hay gotas de agua o manchas de cal en la vajilla después de lavarla. Redúzcala si hay rayas blanquecinas pegajosas en la vajilla o una película azulada en la cristalería o las hojas de los cuchillos.

D. LLENADO DEL DETERGENTE

Los detergentes con sus ingredientes químicos son necesarios para eliminar la suciedad, aplastrada y transportarla fuera del lavavajillas. La mayoría de los detergentes comerciales de calidad son adecuados para este fin.

DETERGENTE CONCENTRADO

En función de su composición química, el lavavajillas puede dividirse en dos tipos básicos:

• detergentes alcalinos convencionales con componentes cáusticos;
• detergentes concentrados de baja alcalinidad con enzimas naturales.

El uso del programa de lavado "Eco" junto con detergentes concentrados reduce la contaminación y es bueno para su vajilla; estos programas de lavado están adaptados especialmente a las propiedades de disolución de la suciedad de las enzimas naturales del detergente concentrado. Por este motivo, el programa de lavado "Eco" en el que se utilizan detergentes concentrados puede lograr los mismos resultados que, de otro modo, solo se conseguirían con el programa "intensivo".

PASTILLAS DE DETERGENTE

Las pastillas de detergente de distintas marcas se disuelven a velocidades diferentes. Por esta razón, algunos detergentes no pueden disolverse y desarrollar todo su poder de limpieza durante programas cortos. Por lo tanto, utilice programas largos cuando utilice pastillas de detergente, para garantizar la eliminación completa de los residuos del detergente.

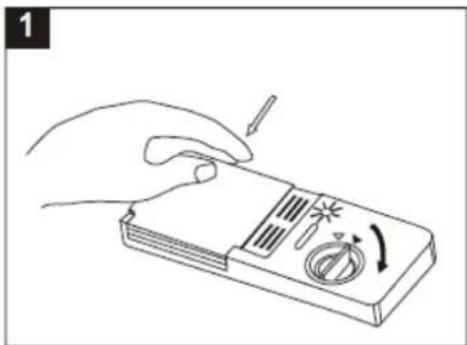

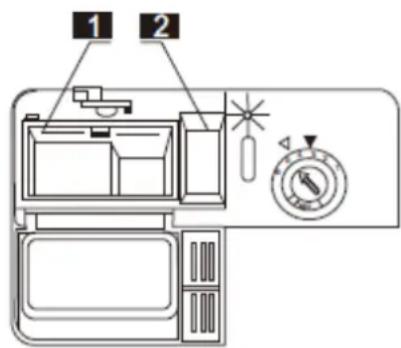

DISPENSADOR DE DETERGENTE

El dispensador debe rellenarse antes del inicio de cada ciclo de lavado siguiendo las instrucciones proporcionadas en la Tabla de Ciclos de Lavado. Su lavavajillas utiliza menos detergente y abrillantador que los lavavajillas convencionales. Generalmente, solo se necesita una cucharada de detergente para una carga de lavado normal. Además, los objetos más sucios necesitan más detergente. Añada siempre el detergente justo antes de poner en marcha el lavavajillas, de lo contrario podría humedecerse y no se disolvería correctamente.

1. Si la tapa está cerrada: pulse el botón de desbloqueo. La tapa se abre.

2. Añada siempre el detergente justo antes de iniciar cada ciclo de lavado. Utilice únicamente detergente de marca para lavavajillas.

¡ADVERTENCIA!

¡El detergente de lavavajillas es corrosivo. Tenga la precaución de mantenerlo fuera del alcance de los niños. Si no se añade detergente en polvo, el efecto de lavado será deficiente, con el consiguiente aumento del consumo de agua y electricidad para el segundo lavado.

Utilice sólo detergente específico para lavavajillas. Mantenga el detergente fresco y seco. No ponga detergente en polvo en el dispensador hasta que esté listo para lavar la vajilla.

NOTA: RELLENADO DEL DETERGENTE

Llene el dosificador de detergente con detergente. La marca indica los niveles de dosificación, como se ilustra a la derecha:

1. La posición del detergente del ciclo de lavado principal, MIN significa aproximadamente 20g de detergente.
2. La posición del detergente del ciclo de prelavado es de aproximadamente 5g de detergente.

Respete las recomendaciones de dosificación y de almacenamiento del fabricante que figuran en el envase del detergente.

Cierre la tapa y presione hasta que encaje.

Si la vajilla está muy sucia, coloque una dosis adicional de detergente en el depósito de detergente de prelavado. Este detergente hará efecto durante la fase de prelavado.

Encontrará información sobre la cantidad de detergente para el programa individual en la última página. Tenga en cuenta que, en función del nivel de suciedad y de la dureza específica del agua, es posible que se produzcan variaciones.

DETERGENTES

Existen 3 tipos de detergentes

1. Con fosfato y con cloro
2. Con fosfato y sin cloro
3. Sin fosfato y sin cloro

Normalmente, el detergente pulverizado nuevo no contiene fosfato. La función de descalcificador de agua de fosfato no se da. En este caso recomendamos rellenar sal en el contenedor de sal incluso cuando la dureza del agua es solo de 6 dH. Si se utilizan detergentes sin fosfato en caso de agua dura, a menudo aparecen manchas blancas en platos y vasos. En este caso, añada más detergente para obtener mejores resultados. Los detergentes sin cloro solo blanquean un poco. Las manchas fuertes y de color no se eliminarán completamente. En ese caso, elija un programa con una temperatura más alta.

USO DE PASTILLAS EN DETERGENTE "3 EM 1"

CONSEJOS GENERALES

1. Antes de utilizar estos productos debe comprobar que la dureza del agua de su suministro es compatible con el uso de estos productos según las instrucciones del fabricante del detergente (en el envase del producto).
2. Estos productos deben utilizarse estrictamente de acuerdo con las instrucciones del fabricante del detergente.
3. Si tiene problemas al utilizar productos "3 en 1" por primera vez, póngase en contacto con el servicio de atención al cliente del fabricante del detergente (el número de teléfono figura en el envase del producto). Estos productos son detergentes con funciones integradas y combinadas de detergente, abrillantador y sal. Antes de utilizar estos productos, compruebe que la dureza del agua es compatible con el uso de estos productos, de acuerdo con lo indicado por el fabricante (en el envase del producto).

CONSEJOS ESPECIAL

Cuando se utilizan productos combinados, las luces del abrillantador y de la sal dejan de ser útiles. Puede ser útil seleccionar el ajuste más bajo posible para la dureza del agua.

PARA SELECCIONAR LA FUNCIÓN DE "3 EN 1":

1. Pulse el interruptor de encendido y seleccione el ciclo de lavado 3 en 1 pulsando la tecla "ALT" hasta que el indicador "3en1" parpadee.
2. El ciclo de lavado 3 en 1 estará disponible después de pulsar la tecla de inicio/pausa y se encenderá el indicador "3 en 1".

PARA CANCELAR LA FUNCIÓN DE "3 EN 1":

1. Siga las instrucciones de 'Cancelación de un programa en curso'. Si decide cambiar al uso de un sistema de detergente estándar, le aconsejamos que:
2. Rellene los compartimentos de sal y abrillantador.
3. Coloque el ajuste de dureza del agua en la posición más alta posible y haga funcionar durante tres ciclos normales sin carga.
4. Vuelva a ajustar la dureza del agua según las condiciones de su región (para más información, consulte el manual de instrucciones).

NOTA: El ciclo de lavado 3 en 1 es una función adicional que debe utilizarse con otro programa (Intensivo, Eco y Ligero).

LLENADO DE LAS CESTAS DEL LAVAVAJILLAS

Para obtener el mejor rendimiento del lavavajillas, siga estas pautas para llenado. Tanto las características como la apariencia de las cestas y de la bandeja de cubiertos podrían variar dependiendo del modelo específico.

ATENCIÓN, ANTES O DESPUÉS DE LLENAR LAS CESTAS DEL LAVAVAJILLAS

Raspe los restos de comida. No es necesario aclarar la vajilla bajo el grifo. Coloque los objetos en el lavavajillas de la siguiente manera:

1. Los artículos como tazas, vasos, ollas, etc. se colocan boca abajo.
2. Los artículos curvos, o con huecos, deben estar inclinados para que el agua pueda escurrir.
3. Quedan bien apilados y no vuelcan.
4. No impiden que los brazos rociadores giren durante el lavado.
   Los objetos muy pequeños no deben levarse en el lavavajillas, ya que podrían caerse fácilmente de las cestas.

REMOCIÓN DE LA VAJILLA

Para evitar que el agua gotee de la cesta superior al inferior, le recomendamos que vacíe primero la cesta inferior y después la superior.

LLENADO DE LA CESTA SUPERIOR

La cesta superior está diseñada para contener la vajilla más delicada y ligera, como vasos y tazas y platitos de café y té, así como platos, cuencos pequeños y sartenes poco profundas (siempre que no estén demasiado sucias). Coloque la vajilla y los utensilios de cocina de forma que no los mueva el chorro de agua.

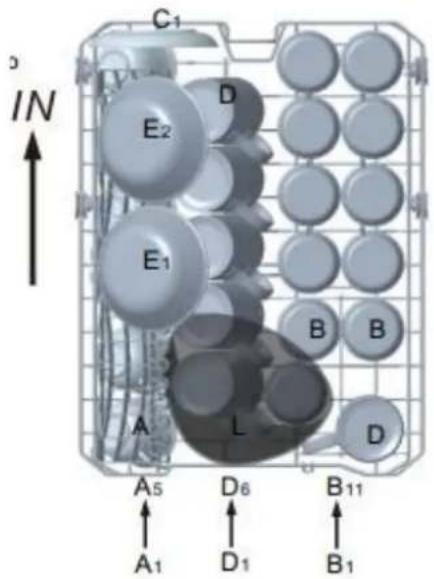

Cesto superior
Tipo	Objeto
A	Vaso
B	Cristalería
C	Platito
D	Taza
E	Bol de postre
L	Bol de cristal

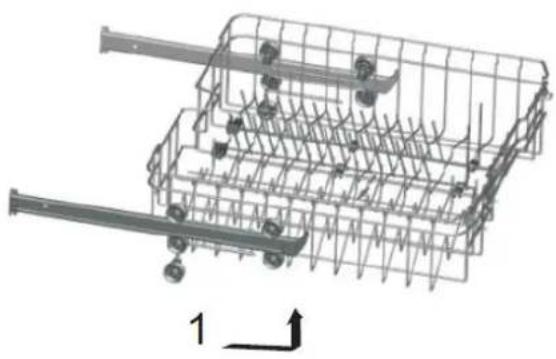

AJUSTE DE LA CESTA SUPERIOR

Si es necesario, la altura de la cesta superior puede ajustarse para crear más espacio para utensilios grandes, ya sea en la cesta superior o en la inferior. La altura de la cesta superior puede ajustarse colocando ruedas de diferente altura en los raíles. Los objetos largos, cubiertos de servir, servidores de ensalada o cuchillos deben colocarse en el estante de forma que no obstruyan la rotación de los brazos de rociadores. El estante puede replegarse o retirarse cuando no sea necesario utilizarlo.

Le recomendamos que coloque los objetos grandes más difíciles de limpiar en la cesta inferior: ollas, sartenes, tapas, platos para servir y boles, como se muestra en la figura siguiente.

Es preferable colocar los platos de servir y las tapas en el lateral de las cestas para evitar bloquear la rotación del brazo rociador superior.

Las ollas, boles de mesa, etc. deben colocarse siempre con la parte superior hacia abajo.

Las ollas profundas deben estar inclinadas para permitir que el agua fluya hacia fuera.

La cesta inferior cuenta con filas de púas abatibles para poder colocar ollas y sartenes de mayor tamaño.

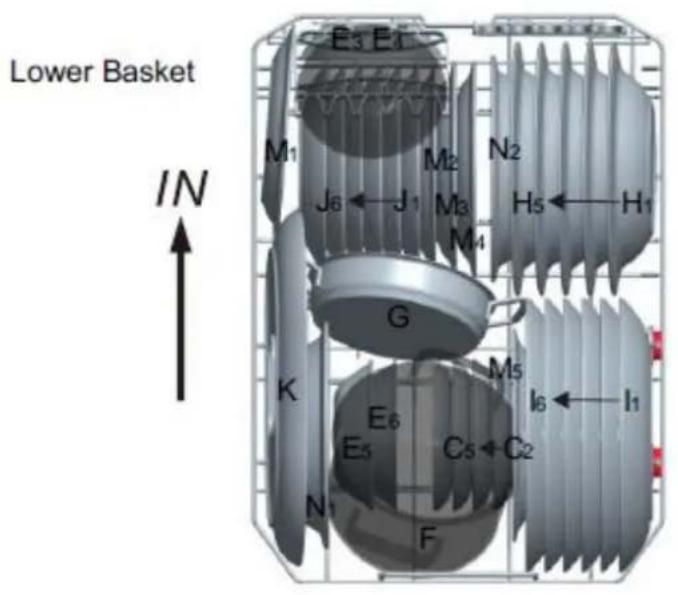

Cesto inferior
Tipo	Objecto
C	Platillo
E	Bol de postre
H	Plato hondo
I	Plato llano
J	Plato de postre
K	Plato oval
F	Olla pequeña
G	Olla de horno
M	Plato de postre de melamina
N	Bol de melamina

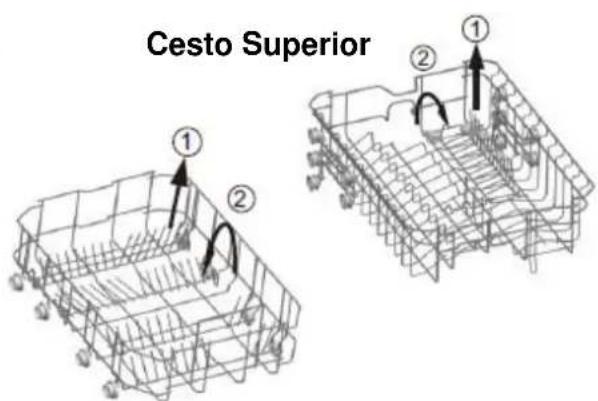

REJILLAS PLEGABLES DE LA CESTA SUPERIOR E INFERIOR

Las rejillas plegables que constan de dos partes y están situadas en la cesta inferior de su máquina están diseñadas para que pueda colocar más fácilmente objetos grandes como ollas, sartenes, etc. Si lo desea, cada parte se puede plegar por separado, o bien se pueden plegar todas y obtener un mayor tamaño. Puede utilizar las rejillas plegables levantándolas o plegándolas.

Cesto Inferior

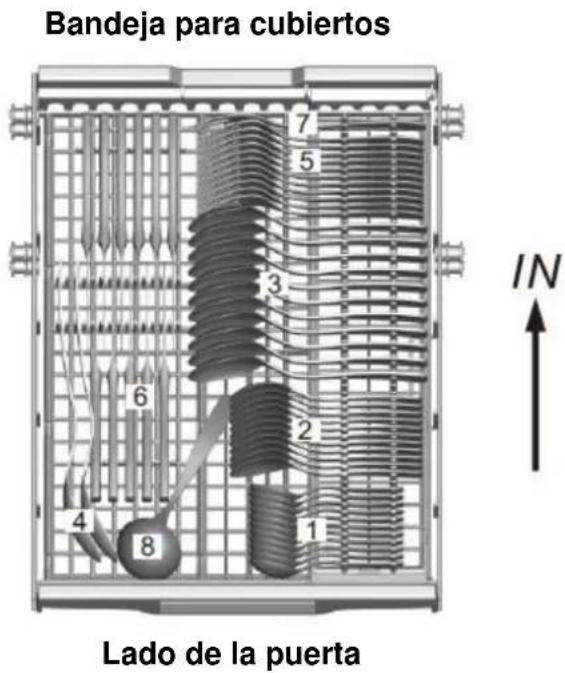

BANDEJA PARA CUBIERTOS

Coloque los cubiertos en la bandeja como se muestra. Los cubiertos deben colocarse de forma que el agua escurra libremente. La bandeja para cubiertos consta de dos partes y cada una de ellas es ajustable. Levante una parte o ambas para aumentar el espacio para utensilios más grandes para la cesta superior.

Bandeja para cubiertos
Tipo	Objetos
1	Cucharas de té
2	Cucharas de postre
3	Cucharas soperas
4	Cucharas de servir
5	Tenedores
6	Cuchillos
7	Tenedor de servir
8	Cucharón para salsa

NO SON ADECUADOS

Cubiertos con mangos de madera, cuerno de porcelana o nácar.

Objetos de plástico que no sean resistentes al calor cubiertos antiguos con partes pegadas que no sean resistentes a la temperatura.

Cubiertos o platos pegados.

Objetos de estaño o cobre.

Cristal de plomo.

Objetos de acero sujetos a oxidación.

Platos de madera.

Objetos de fibra sintética.

¡ADVERTENCIA!

No deje que ningún artículo caiga al fondo de la máquina.

SON DE IDONEIDAD LIMITADA

Algunos tipos de cristales pueden perder brillo tras un gran número de lavados.

Las piezas de plata y aluminio tienden a decolorarse durante el lavado.

Los motivos esmaltados pueden desteñir si se lavan a máquina con frecuencia.

NOTA: No introduzca objetos sucios de ceniza de cigarrillo, cera de vela, laca o pintura. Si compra vajilla nueva, asegúrese de que es apta para lavavajillas.

NOTA: No sobrecargue el lavavajillas. Solo hay espacio para 11 platos estándar. No utilice vajilla no apta para lavavajillas. Esto es importante para obtener buenos resultados y un consumo de energía razonable.

COLOCACIÓN DE CUBIERTOS Y VAJILLA

Antes de cargar la vajilla, debe:

Retirar los restos grandes;

Ablandar los restos de comida quemados en las sartenes.

AL COLOCAR LA VAJILLA Y LOS CUBIERTOS, TENGA EN CUENTA:

La vajilla y los cubiertos no deben impedir la rotación de los brazos rociadores.

Coloque los objetos huecos como tazas, vasos, sartenes, etc. con la abertura hacia abajo para que no se acumule agua en el recipiente o en una base profunda.

Los platos y cubiertos no deben quedar unos dentro de otros, ni cubrirse entre sí.

• Para evitar daños en los vasos, éstos no deben tocarse.
• Coloque los objetos grandes más difíciles de limpiar en la cesta inferior.
• La cesta superior está diseñada para contener la vajilla más delicada y ligera, como vasos, tazas de café y té.

¡ATENCIÓN!

Los cuchillos con hoja larga almacenados en posición vertical son un peligro potencial.

Los cubiertos largos y/o afilados como los cuchillos de trinchar deben colocarse en posición horizontalmente en la cesta superior.

AVISO: Si la colocación de los cubiertos no es la estándar, causará un efecto de limpieza deficiente.

DAÑOS EN LA CRISTALERÍA Y OTRAS VAJILLAS

POSIBLES CAUSAS:

• Tipo de vidrio o proceso de fabricación. Composición química del detergente.
• Temperatura del agua y duración del programa del lavavajillas.

SOLUCIÓN PROPUESTA:

• Utilice cristalería o vajilla de porcelana que el fabricante haya marcado como apta para lavavajillas.
• Utilice un detergente suave que esté descrito como apto para vajilla. Si es necesario, solicite más información a los fabricantes del detergente.
• Seleccione un programa con una temperatura baja.
• Para evitar daños, saque el vaso y los cubiertos del lavavajillas lo antes posible una vez finalizado el programa.

AL FINAL DEL LAVADO

Una vez finalizado el ciclo de funcionamiento, el zumbador del lavavajillas sonará 6 veces y, a continuación, se detendrá. Apague el aparato con la tecla de " 🔒", cierre el suministro de agua y abra la puerta del lavavajillas. Espere unos minutos antes de vaciar el lavavajillas para evitar manipular la vajilla y los utensilios cuando aún están calientes y son más susceptibles de romperse. También se secarán mejor.

TABLA DO CICLOS DE LAVADO

Programa	Información sobre la Selección del Ciclo	Descripción del ciclo	Detergente Pre/principal	Duración (min.)	Electricidad (kWh)	Agua (L)
Intensivo	Para las cargas más sucias, como ollas, sartenes, cacerolas y platos que llevan tiempo con comida seca en ellos.	Prevalado Lavado principal (60°C)Aclarado 1Aclarado 2Aclarado calienteSecado	3/16 g (o 3 en 1)	185	1,360	14,0
Eco (*EN60436)(Programa aEstándar)	Para cargas con suciedad normal, como ollas, platos, vasos y sartenes poco sucias.Ciclo diario estándar.	Prevalado Lavado principal (44°C)Aclarado calienteSecado	3/16 g (o 3 en 1)	238	0,804	9,0
Ligero	Ciclo de lavado ligero para objetos delicados sensibles a las altas temperaturas (ejecute el ciclo inmediatamente después del uso).	Prevalado Lavado principal (45°C)Aclarado calienteSecado	3/15 g (o 3 en 1)	143	0,730	11,5
60 min	Para platos y sartenes con suciedad ligera y normal para todos los días.	Prelavado Lavado principal (50°C)Aclarado en calienteSecado	3/15 g	60	0,850	8,7
Rápido	Un lavado más corto para cargas poco sucias que no necesitan secado.	Lavado principal (45°C)Aclarado caliente	15 g	40	0,650	5,9
Pre-enjuague	Para enjuagar los pratos que piensa lavar más tarde ese mismo día.	Prelavado	/	12	0,010	3,3

1. El programa ECO es adecuado para la limpieza de vajillas con suciedad normal y es el programa más eficiente en términos de consumo combinado de energía y agua.

2. El prelavado manual de la vajilla aumenta el consumo de agua y energía, por lo que no se recomienda.

3. El lavado de la vajilla en un lavavajillas doméstico suele consumir menos energía y agua que el lavado a mano cuando el lavavajillas doméstico se utiliza de acuerdo con este manual de instrucciones.

* EN 60436: este programa es el ciclo de pruebas.

La información para la prueba de comparabilidad de acuerdo con EN60436, como a continuación:

• Capacidad: 11 ajustes.
• Posición de la cesta superior: Posición inferior.
• Ajuste del abrillantador: 6 (o 4 para dispensador de cuatro ajustes).

PUESTA EM MARCHA DEL APARATO

Inicio de un ciclo de lavado.

Extraiga la cesta inferior y superior, coloque la vajilla y:

1. Empújelos hacia adentro. Se recomienda cargar primero la cesta inferior y después la superior (véase el apartado "Llenado del lavavajillas"). Vierte el detergente (consulte el apartado "Sal, detergente y abrillantador").
2. Inserte el enchufe en la toma. La fuente de alimentación es de 220-240V AV 50 Hz, la especificación del enchufe es de 12 A 250 VAC 50 Hz.

Asegúrese de que el suministro de agua está abierto a plena presión. Cierre la puerta, pulse la tecla “ ⏻ ”, pulse la tecla “ P ” para seleccionar el “Ciclo de lavado” deseado. (Consulte la sección “Tabla de ciclos de lavado”). Con un poco de fuerza asegúrese de que la puerta esta bien cerrada.

NOTA: Se oye un clic cuando la puerta se cierra perfectamente.

Cuando termine el lavado, puede apagar el interruptor pulsando la tecla “ ⏻ ”.

MODIFICACIÓN DEL PROGRAMA

Premisa: Un ciclo en curso solo puede modificarse si lleva poco tiempo en marcha. De lo contrario, es posible que el detergente ya se haya liberado y que el aparato ya haya vaciado el agua de lavado. En este caso, es necesario rellenar el dosificador de detergente (véase el apartado "Llenado el detergente").

Pulse la tecla " para cancelar el programa y vuelva a encenderlo, entonces podrá cambiar el programa al ajuste de ciclo deseado (consulte la sección titulada "Inicio de un ciclo de lavado. . .").

NOTA: Si abre la puerta durante el lavado, la máquina se detiene y suena la alarma de advertencia, la pantalla muestra E1. Si cierra la puerta, la lavadora seguirá funcionando transcurridos 10 segundos.

Las 6 luces de programa muestran el estado del lavavajillas:

a) Una de las luces de programa encendida--> ciclo en marcha
b) Una de las luces de programa parpadeando -->pausa

NOTA: Si todas las luces empiezan a parpadear, eso indica que la máquina está averiada, desconecte la fuente de alimentación principal y el suministro de agua antes de llamar al servicio técnico.

OLVIDO DE AÑADIR UN PLATO

Se puede añadir un plato olvidado en cualquier momento antes de que se abra el depósito de detergente.

1. Abra un poco la puerta para detener el lavado.
2. Cuando los brazos aspersores dejen de funcionar, puede abrir la puerta completamente.
3. Añada los platos olvidados.
4. Cierre la puerta, el lavavajillas funcionará después de diez segundos.

¡ADVERTENCIA!

Es peligroso abrir la puerta durante el lavado, ya que el agua caliente puede quemarle. Apague el lavavajillas.

En la pantalla digital aparece “---” y el zumbador suena 6 veces, solo entonces el programa habrá finalizado.

1. Apague el lavavajillas pulsando la tecla " 🔊".
2. ¡Cierrar la llave del agua!

Abra la puerta con cuidado. ¡Al abrir la puerta puede salir vapor caliente!

• La vajilla caliente es sensible a los golpes. Por lo tanto, se debe dejar enfriar la vajilla unos 15 minutos antes de sacarla del aparato.
• Abra la puerta del lavavajillas, déjela entreabierta y espere unos minutos antes de sacar la vajilla. De esta forma estarán más fríos y el secado será mejor.

VACIADO DEL LAVAVAJILLAS

Es normal que el lavavajillas esté húmedo por dentro.

Vacíe primero la cesta inferior y después la superior. Así evitará que el agua gotee de la cesta superior sobre la vajilla de la inferior.

MANTENIMIENTO Y LIMPIEZA

SISTEMA DE FILTRADO

El filtro se utiliza para evitar que los restos grandes y otros residuos entren en la bomba. Los residuos pueden obstruir el filtro con el tiempo.

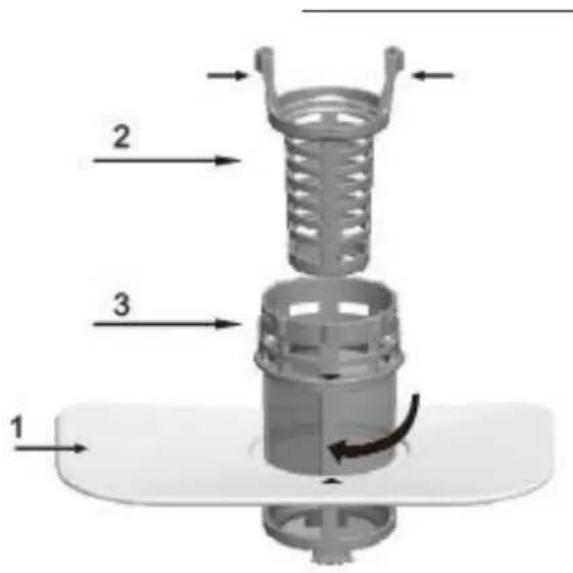

El sistema de filtrado consta en un filtro grueso, un filtro plano (filtro principal) y un microfiltro (filtro fino).

1. FILTRO PLANO

Los alimentos y los residuos quedarán atrapados por un chorro especial en el brazo rociador inferior.

2. FILTRO GRUESO

Los residuos grandes, como huesos y vidrio, que podrían obstruir el desagüe quedarán atrapados en el filtro grueso.

Para retirar un elemento atrapado en este filtro, apriete suavemente las palancas de la parte superior del filtro y levántelo.

3. MICROFILTRO

Este filtro retiene la suciedad y los restos de comida en la zona del sumidero y evita que se vuelvan a depositar en la vajilla durante un ciclo.

• Inspeccione los filtros en busca de obstrucciones cada vez que utilice el lavavajillas.
• Desenroscando el filtro grueso, puede extraer el sistema de filtrado. Retire los restos de comida y limpie los filtros bajo el grifo.

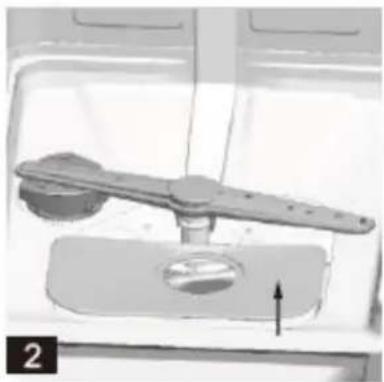

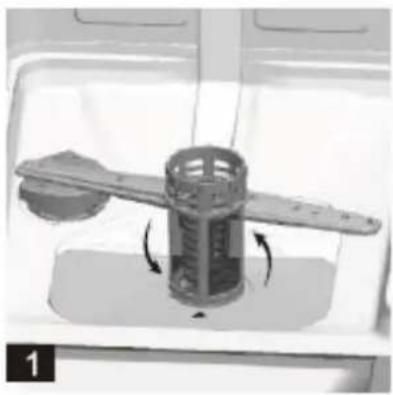

Paso 1: contrarrotar el filtro grueso, y luego levantarlo; Paso 2: levante el filtro plano

NOTA: Si se realiza la operación del paso 1 al paso 2, se retirará el sistema de filtrado; mientras que si se realiza la operación del paso 2 al paso 1, se instalará el sistema de filtrado 3.

CONJUNTO DEL FILTRO

Para obtener un rendimiento y unos resultados óptimos, es necesario limpiar el conjunto del filtro. El filtro elimina eficazmente las partículas de alimentos del agua de lavado, permitiendo su recirculación durante el ciclo. Por esta razón, es una buena idea eliminar las partículas de comida más grandes atrapadas en el filtro después de cada ciclo de lavado, enjuagando el filtro semicircular y la taza bajo agua corriente. Para extraer el conjunto del filtro, tire del asa de la taza en dirección ascendente. El conjunto del filtro debe limpiarse una vez a la semana. Para limpiar el filtro grueso y el microfiltro, utilice un cepillo de limpieza. A continuación, vuelva a montar las piezas del filtro como se muestra en las figuras anteriores y vuelva a insertar todo el conjunto en el lavavajillas, colocándolo en su posición y presionando hacia abajo. El lavavajillas nunca debe utilizarse sin los filtros. La sustitución incorrecta del filtro puede reducir el nivel de rendimiento del aparato y dañar la vajilla y los utensilios.

VERTENCIA!

Nunca haga funcionar el lavavajillas sin los filtros colocados. Cuando limpie los filtros, no los golpee. De lo contrario, los filtros podrían deformarse y el rendimiento del lavavajillas podría verse afectado.

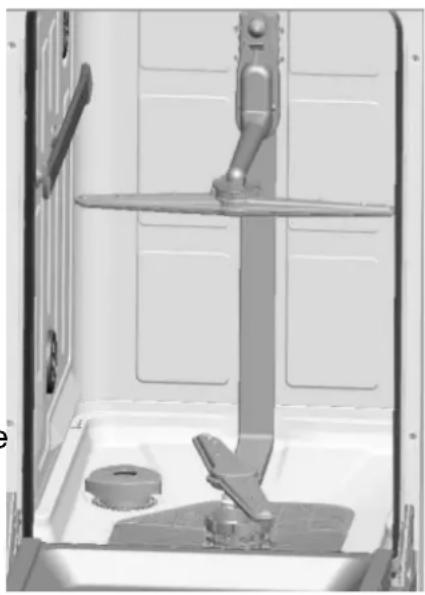

LIMPIEZA DE LOS BRAZOS ROCIADORES

Es necesario limpiar los brazos rociadores con regularidad, ya que los productos químicos del agua dura obstruyen las boquillas y los cojinetes de los brazos rociadores. Para desmontar los brazos rociadores, desenrosque la tuerca en el sentido horario para sacar la arandela de la parte superior del brazo rociador y retire el brazo. Lave los brazos en agua jabonosa y tibia y utilice un cepillo suave para limpiar las boquillas. Vuelva a colocarlos después de enjuagarlos bien.

CUIDADO DEL LAVAVAJILLAS

Para limpiar el panel de control, utilice un paño ligeramente humedecido y séquelo bien.

Para limpiar el exterior, utilice una buena cera abrillantadora para electrodomésticos. No utilice nunca objetos afilados, estropajos o limpiadores agresivos en ninguna parte del lavavajillas.

PROTECCIÓN CONTRA LA CONGELACIÓN

Si su lavavajillas permanece en un lugar sin calefacción durante el invierno, pida a un técnico de servicio que:

1. Corte el suministro eléctrico al lavavajillas.
2. Cierre el suministro de agua y desconecte el tubo de entrada de agua de la válvula de agua.
3. Vacíe el agua del tubo de entrada y de la válvula de agua. (Utilice un recipiente para recoger el agua).
4. Vuelva a conectar el tubo de entrada de agua a la válvula de agua.
5. Retire el filtro de la cuba y del fondo y utilice una esponja para vaciar el agua del sumidero.

LIMPIEZA DE LA PUERTA

Para limpiar el borde alrededor de la puerta, sólo debe utilizar un trapo suave, tibio y húmedo. Para evitar la penetración de agua en la cerradura de la puerta y los componentes eléctricos, no utilice limpiadores en spray de ningún tipo.

Además, nunca utilice limpiadores abrasivos o estropajos en las superficies exteriores porque rayarán el acabado. Algunas toallas de papel también pueden rayar o dejar marcas en la superficie.

Siga estos pasos cuando haya materiales extraños en el lavavajillas.

¡ADVERTÊNCIA!

Nunca utilice un limpiador en aerosol para limpiar el panel de la puerta porque podría dañar la cerradura de la puerta y los componentes eléctricos. No está permitido utilizar un agente abrasivo o alguna toalla de papel por el riesgo de rayar o dejar manchas en la superficie de acero inoxidable.

CÓMO MANTENER SU LAVAVAJILLAS

DESPUÉS DE CADA LAVADO

Después de cada lavado, cierre el suministro de agua al lavavajillas y deje la puerta ligeramente entreabierta para que la humedad y los olores no queden atrapados en el interior.

DESENCHUFE

Antes de limpiar el lavavajillas o realizar su mantenimiento, desenchufe siempre el enchufe de la toma eléctrica. No corra ningún riesgo.

SIN DISOLVENTES NI LIMPIEZA ABRASIVA

Para limpiar el exterior y las piezas de goma del lavavajillas, no utilice disolventes ni productos de limpieza abrasivos. Utilice sólo un paño y agua tibia jabonosa. Para eliminar manchas de la superficie interior, utilice un paño humedecido con agua y un poco de vinagre blanco, o un producto de limpieza específico para lavavajillas.

CUANDO SE VAYA DE VACACIONES

Cuando se vaya de vacaciones, se recomienda realizar un ciclo de lavado con el lavavajillas vacío y, a continuación, desenchufe la clavija de la toma de corriente, cierre el suministro de agua y deje la puerta del aparato ligeramente entreabierta. Esto ayudará a que las juntas duren más y evitará que se formen olores en el aparato.

TRASLADO DEL APARATO

Si es necesario trasladar el aparato, procure mantenerlo en posición vertical. Si es absolutamente necesario, puede colocarse boca arriba.

JUNTAS

Uno de los factores que provocan la formación de olores en el lavavajillas es la comida que queda atrapada en las juntas. Una limpieza periódica con una esponja húmeda lo evitará.

ATENCIÓN:

La instalación de las tuberías y los equipos eléctricos debe ser realizada por profesionales.

Advertencia
	¡Peligro de Descarga Eléctrica!Desconecte la corriente eléctrica antes de instalar el lavavajillas.No hacerlo puede causar la muerte o una descarga eléctrica.

INSTALACIÓN

Guarde este manual de instrucciones en un lugar a salvo con el fin de poder utilizarlo como referencia en el futuro. Si el aparato se vende, se regala o se transporta, asegúrese que el manual vaya junto con el aparato, de manera que el nuevo propietario pueda beneficiarse de las advertencias contenidas en el mismo.

Lea este manual de instrucciones con atención, contiene información importante en lo relativo a la instalación segura, el uso y el mantenimiento del lavavajillas.

Si el aparato debe ser transportado en cualquier momento, manténgalo en posición vertical; si fuera absolutamente necesario, puede inclinarlo sobre su parte trasera.

COLOCACIÓN Y NIVELADO

1. Retire el aparato del embalaje y compruebe que no haya sufrido daños durante el transporte. Si hubiera sufrido daños, póngase en contacto con el establecimiento en el que lo adquirió y no continúe con el proceso de instalación.
2. Revise el lugar para el lavavajillas con el fin de asegurarse de que sus laterales y el panel trasero descansen contra los armarios adyacentes o la pared. Este aparato puede también ser colocado en el hueco debajo de una encimera.
3. Coloque el lavavajillas sobre un suelo nivelado y firme. Si el suelo esta desnivelado, las patas delanteras del aparato deben ajustarse hasta que se logre una posición horizontal (el ángulo de inclinación no debe exceder a 2 grados). Si el aparato está correctamente nivelado, será más estable y no tendrá vibraciones ni ruidos durante el funcionamiento.

CONEXIÓN DE AGUA Y ELECTRICIDAD

La conexión de agua y electricidad sólo debe ser realizada por un técnico cualificado.

El lavavajillas no debe quedar instalado encima de las mangueras de agua o el cable de alimentación eléctrica.

El aparato debe conectarse a la red de agua usando mangueras nuevas. No utilice mangueras viejas.

\* CONEXIÓN DE LA MANGUERA DE ENTRADA DE AGUA

Conecte la manguera de agua fría a un conector de rosca 3/4" y asegúrese que quede firmemente fijada. Si las mangueras para el agua son nuevas o no se han utilizado durante un período de tiempo prolongado, deje correr el agua para asegurarse que el agua esté limpia y libre de impurezas. Si no se adopta esta precaución, existe el riesgo de que la entrada de agua se bloquee y el aparato resulte dañado.

CONEXIÓN DE LA MANGUERA DE SALIDA DE AGUA

Conecte la manguera de desagüe de su máquina a la tubería de desagüe sin doblarla.

Si la longitud de la manguera no fuera suficiente, recurra a un servicio técnico autorizado para realizar una prolongación utilizando el mismo material que el de la manguera original. Recuerde que la longitud de la manguera no debe exceder los 4 m.

Si la manguera de desagüe tiene una longitud mayor de 4 m, los platos no se limpiarán adecuadamente. Asegure firmemente la manguera a la conexión del desagüe con el fin de evitar que se desprenda durante el proceso de lavado.

CONEXIÓN ELÉCTRICA

Antes de insertar el enchufe en la toma eléctrica, asegúrese de que:

• La toma eléctrica tenga conexión a tierra y cumpla con las normas y regulaciones vigente;
• La toma eléctrica pueda soportar la carga máxima del aparato, que se indica en la placa de datos situada en la parte interior de la puerta (consulte la descripción del lavavajillas);
• La tensión de alimentación se sitúe dentro de los valores indicados en la placa de datos situada en la parte interior de la puerta;
• La toma eléctrica sea compatible con el enchufe del aparato. Si no fuera así, consulte con un técnico autorizado para reemplazar el enchufe (consulta la sección de Asistencia); no use cables alargadores de cables ni regletas.

Una vez se haya instalado el aparato, debe poderse acceder fácilmente al cable de alimentación y la toma eléctrica.

El cable no debe quedar doblado ni apretado.

Si el cable de alimentación resultara dañado, debe ser reemplazado por el fabricante o su servicio técnico con el fin de prevenir riesgos potenciales (consulte la sección de Asistencia).

La empresa no se hará responsable por cualquier accidente que pudiera producirse si no se cumplieran estas indicaciones.

ANTES DEL PRIMER CICLO DE LAVADO

Una vez se haya instalado el aparato, inmediatamente antes de efectuar el primer ciclo de lavado, llene por completo el dispensador de sal añadiendo alrededor de 1,2kg de sal (consulte Aditivo de aclarado y sal refinada). Podría rebosar una cierta cantidad de agua; esto es algo normal y no es motivo de preocupación. Es también normal que la luz indicadora de NIVEL DE SAL BAJO continúe parpadeando durante algunos ciclos de lavado después de que se haya añadido la sal.

COLOCACIÓN DEL LAVAVAJILLAS

Coloque el lavavajillas en la ubicación deseada. La parte posterior del aparato debe descansar contra la pared que esté detrás de éste, y los laterales a lo largo de la pared o muebles adyacentes. El lavavajillas está equipado con mangueras de entrada de agua y de desagüe que pueden situarse a la derecha o a la izquierda con el fin de facilitar la instalación correcta.

NIVELADO DEL APARATO

Una vez que se haya colocado el aparato en su lugar, ajuste las patas (atornillándolas en uno o en otro sentido) con el fin de ajustar la altura de la máquina y dejarla nivelada. En cualquier caso, el aparato nunca debe inclinarse más de 2 grados.

NOTA: La altura de ajuste máxima de las patas es de 20 mm.

CÓMO DRENAR EL EXCESO DE AGUA DE LAS MANGUERAS.

Si el sumidero está a una altura de 1.000 mm sobre el nivel del suelo, el exceso de agua en las mangueras no se puede drenar directamente al sumidero. Será necesario drenar el exceso de agua de las mangueras en una palangana o contenedor apropiado colocado en el exterior y a una altura inferior a la del sumidero.

SALIDA DE AGUA

Conecte la manguera de desagüe. La manguera de desagüe debe está instalada correctamente con el fin de evitar fugas de agua. Asegúrese de que la manguera no esté retorcida o aplastada.

MANGUERA DE PROLONGACIÓN

Si se necesita una prolongación de la manguera de desagüe, asegúrese de utilizar una manguera similar. La manguera no debe tener una longitud mayor de 4 m, ya que de lo contrario la efectividad de la limpieza del lavavajillas podría reducirse.

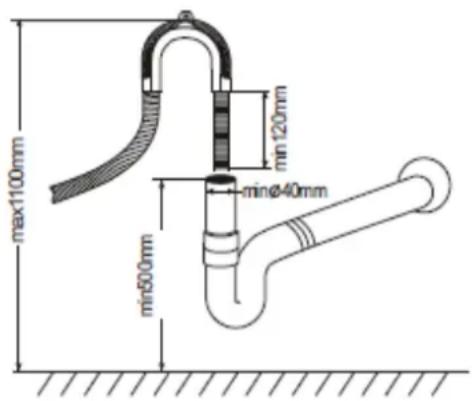

CONEXIÓN DEL SIFÓN

La conexión se debe efectuar a una altura entre 50 cm (mínimo) y 100 cm (máximo), desde la parte inferior del lavavajillas. La manguera de desagüe debe fijarse con un clip de manguera.

PUESTA EN MARCHA DEL LAVAVAJILLAS

Antes de poner el lavavajillas en marcha, es necesario efectuar las comprobaciones que se indican a continuación:

1. Comprobar que el lavavajillas esté bien fijado y nivelado.

Códigos	Significado	Causa Posible
E1	Puerta abierta	La puerta está abierta mientras el lavavajillas está en funcionamiento
E2	Entrada de agua	Funcionamiento incorrecto de la entrada de agua
E3	Desagüe de agua	Funcionamiento incorrecto del desagüe de agua
E4	Sensor de temperatura	Funcionamiento incorrecto del sensor de temperatura
E5	Inundación / fuga	Hay una inundación / hay una fuga
E6	Fuga de agua	Hay una fuga de agua
E7	Elemento calefactor	Funcionamiento incorrecto de la función de calentamiento

1. Comprobar que la válvula de entrada esté abierta.
2. Comprobar que no haya fugas en las conexiones de las mangueras.
3. Comprobar que los cables estén firmemente fijados.
4. Comprobar que la alimentación eléctrica esté conectada.
5. Comprobar que las mangueras de entrada y de desagüe estén bien instaladas.
6. Comprobar que se hayan retirado del lavavajillas todos los materiales de embalaje, etiquetas y materiales impresos.

¡ATENCIÓN!

Después de la instalación, guarde este manual en la bolsa de los impresos.

El contenido de este manual es de suma utilidad para el usuario.

CONSEJOS PARA LA IDENTIFICACIÓN Y CORRECCIÓN DE FALLOS

CÓDIGOS DE ERROR

Cuando se produce algún fallo o funcionamiento incorrecto, la visualización del aparato indica un código de error para advertirle.

¡ADVERTENCIA!

Si se produce un rebosamiento, cierre el suministro de agua antes de llamar al servicio técnico. Si hay agua en la bandeja de la base debido a un rebosamiento o una pequeña fuga, es necesario retirar el agua antes de iniciar de nuevo el proceso de lavado.

DISPONIBILIDAD DE PIEZAS DE RECAMBIO

1. Siete años después de la comercialización de la última unidad del modelo: Motor, bomba de circulación y de desagüe, calentadores y elementos calefactores, incluidas las bombas de calor (por separado o agrupados), tuberías y equipos relacionados, incluidas todas las mangueras, válvulas, filtros y aqua stops, piezas estructurales e interiores relacionadas con los conjuntos de puertas (por separado o agrupados), placas de circuitos impresos, pantallas electrónicas, presostatos, termostatos y sensores, software y firmware, incluido el software de restablecimiento.
2. Diez años después de la comercialización de la última unidad del modelo: Bisagra y juntas de la puerta, otras juntas, brazos rociadores, filtros de desagüe, rejillas interiores y periféricos de plástico como cestas y tapas.

ANTES DE LLAMAR AL SERVICIO TÉCNICO

La revisión de las tablas de las páginas siguientes podría evitarle tener que llamar al servicio técnico.

Problema	Causas Posibles	Qué Hacer
El lavavajillas no funciona	Se ha fundido el fusible o el disyuntor no funciona	Rearme el disyuntor. Retire cualquier otro aparato que comparta el mismo circuito con el lavavajillas.
	La alimentación eléctrica no está conectada	Asegúrese de que el lavavajillas esté encendido y que la puerta esté bien cerrada. Asegúrese de que el cable de alimentación esté enchufado correctamente en la toma eléctrica.
	La presión del agua es demasiado baja	Compruebe que la entrada de agua está abierta y conectada correctamente.
La bomba de desagüe no se para	Rebosamiento	El sistema está diseñado para detectar un rebosamiento. Cuando esto sucede, apaga la bomba de circulación y enciende la bomba de desagüe.
Ruido	Algunos sonidos audibles son normales	Ruido cuando se abre el compartimiento del detergente.
	Los utensilios no están bien colocados en la cesta o algún objeto pequeño ha se caído a la cesta.	Asegúrese que todo está bien colocado y sujetado en el interior del lavavajillas.
	Zumbido del motor	El lavavajillas no se ha utilizado con regularidad. Si no se utiliza con frecuencia, no se olvide de llenarlo y vaciarlo todas las semanas, lo que ayudará a mantener las juntas húmedas.
Espuma en la cuba del lavavajillas	Detergente inapropiado	Use sólo detergentes especiales para lavavajillas para evitar la formación de espuma. Si esto le ocurre, abra el lavavajillas y deje que la espuma se evapore. Agregue 4 litros de agua fría a la cuba.Cierre la puerta e inicio el ciclo de lavado “pre-aclarado” desaguar toda el agua. Repita el procedimiento si fuera necesario.
	Derrame de aditivo de aclarado	Limpie siempre los derrames de aditivo de aclarado inmediatamente.
Manchas en la cuba del lavavajillas	Se ha utilizado detergente con colorante	Asegúrese de usar un detergente sin colorante.
Los platos y cubiertos no están limpios	Programa inadecuadoCarga incorrecta de la cesta	Seleccione un programa más fuerte.Asegúrese de que el funcionamiento del dispensador de detergente y los brazos de rociado no este bloqueado por piezas de vajilla grandes.
Manchas de gotas y película sobre los vasos y la vajilla	1. Agua extremadamente dura2. Temperatura de entrada baja3. Sobrecarga del lavavajillas4. Carga inadecuada5. Detergente en polvo viejo o húmedo.6. Dispensador de aditivo de aclarado vacío7. Dosificación de detergente incorrecta.	Para eliminar las manchas de gotas de los vasos:1. Retire todos los utensilios de metal del lavavajillas.2. No añada detergente.3. Elija el ciclo más largo.4. Ponga el lavavajillas en marcha y déjelo así durante alrededor de 18 a 22 minutos, entonces estará en el lavado principal.5. Abra la puerta y vierta 2 tazas de vinagre blanco en el fondo del lavavajillas6. Cierre la puerta y permita que el lavavajillas complete el ciclo de lavado. Si el vinagre no actúa, repita el procedimiento anterior, utilizando 1/4 de taza (60 ml) de ácido cítrico en lugar de vinagre.
Opacidad de los vasos	Combinación de agua blanda y demasiado detergente	Utilice menos detergente si tiene agua blanda y seleccione un programa más corto para lavar los vasos y sacarlos limpios.
Película amarilla o marrón sobre la superficie interior	Manchas de té o café	Utilizar una solución de 1/2 taza de lejía y 3 tazas de agua caliente para quitar las manchas a mano.ADVERTENCIADebe esperar unos 20 minutos después del ciclo de lavado para permitir que los elementos calefactores se enfríen antes de iniciar la limpieza del interior, de lo contrario se quemará.
	Depósitos de hierro en el agua pueden ser la causa de la formación de la película	Ud. debe llamar a la compañía que le suministra el agua para que le proporcione filtro especial.
Película blanca sobre la superficie interior	Minerales del agua dura	Para limpiar el interior del lavavajillas, utilice una esponja húmeda con detergente para lavavajillas y utilice guantes de goma. No use ningún otro limpiador que no sea detergente para lavavajillas por el riesgo que haga espuma.
La tapa del dispensador de detergente no se cierra.	Hay residuos de detergente que están obstruyendo la tapa.	Limpie el detergente de la tapa.
Queda detergente en el dispensador	Patos que bloquean el compartimiento de detergente.	Vuelva a cargar los platos adecuadamente.
Vapor	Es un fenómeno normal	Puede salir algo de vapor durante el secado o el desagüe.
Marcas negras o grises en los platos	Utensilios de aluminio se han rozado contra los platos	Use un limpiador abrasivo suave para eliminar esas marcas.
Queda agua estancada en el fondo de la cuba	Esto es algo normal		Una pequeña cantidad de agua limpia alrededor de la salida de la parte inferior de la cuba mantiene las juntas estancas lubricadas
Fuga del lavavajillas	Llenado excesivo del dispensador o derrame de aditivo de aclarado.		Tenga cuidado de no llenar en exceso el dispensador de aditivo de aclarado. El derrame de abrillantador puede formar un exceso de espuma y provocar un rebosamiento. Limpie el derrame con un paño húmedo.
	El lavavajillas no está nivelado	Asegúrese de hacer que el lavavajillas esté nivelado.

HOJA DE DATOS TÉCNICOS

Hoja de lavavajillas doméstico según la Directiva de la EU 2019/2017:

Fabricante	JOCEL
Modelo	JLLI023124
Ajuste estándar del lugar	11
Clase de eficiencia energética 1	E
PARÁMETRO	UNIDAD	VALOR
Consumo de energía del programa Eco (EPEC) redondeado al tercer decimal	kWh/ciclo	0,804
Consumo de energía del programa estándar (SPEC) redondeado al tercer decimal	kWh/ciclo	1,440
Índice de Eficiencia Energética (IEE)	-	55,8
Consumo de agua del programa Eco (EPWC) redondeado a un decimal	l/ciclo	9,0
Índice de eficacia de la limpieza (IC)	-	1,130
Índice de rendimiento de secado (ID)	-	1,090
Duración del programa eco (Tt) redondeada al minuto más próximo	h:min	3:58
Consumo de energía en modo apagado (Po) redondeado a dos decimales	W	0,49
Consumo de energía en modo de espera (Psm) redondeado a dos decimales	W	0,60
¿El modo de espera incluye la visualización de información?	-	No
Consumo de energía en modo de espera (Psm) en condición de espera en red (si procede), redondeado a dos decimales	W	-
Consumo de energía en inicio retardado (Pds) (si procede) redondeado a dos decimales	W	1,00
Emisiones de ruido acústico aéreo	dB(A)re 1 pW	47
Montaje	Independiente
Se podría empotrar	Sí
Altura	85cm
Anchura	45cm
Profundidad (con conectores)	60cm
Consumo de energía	1850 W
Tensión / frecuencia nominal	AC 220-240 V/ 50Hz
Presión del agua (presión de flujo)	0,4-10bar=0,04-1,0MPa

NOTA:

A (mayor eficiencia) a G (menor eficiencia).

El apareto cumple las normas y las directivas europeas en su versión vigente en el momento de la entrega.

- LVD 2014/35/EU

- EMC 2014/30/EU

- EU 2019/2022

NOTA: Los valores indicados se han medido de acuerdo con las normas y en las condiciones de funcionamiento especificadas. Los resultados pueden variar mucho según la cantidad y la contaminación de la vajilla, la dureza del agua, la cantidad de detergente, etc.

El manual de instrucciones se basa en las normas y reglas de la Unión Europea.

CONDICIONES DE GARANTIA

1. La garantía es válida sólo a la presentación de la factura de compra del producto.
2. Esta garantía se limita exclusivamente a las piezas de repuesto ineficaz debido a defectos de fabricación.
3. La eliminación de varias fallas en garantía se realiza para la reparación o el reemplazo de piezas defectuosas, de acuerdo a la discreción de nuestros servicios técnicos. Las piezas defectuosas son de nuestra propiedad.
4. No están cubiertos por la garantía los daños causados durante el transporte, negligencia o mal uso, montaje o instalación incorrecta, así como las influencias externas, tales como: rayos atmosféricos o eléctricos, inundaciones, humedad, etc.
5. Pierden la garantía todos los aparatos que no están a ser utilizados de acuerdo a las instrucciones o conectadas a las REDES DE AEREAS DE ALIMENTACIÓN, que no garantizan una tensión constante de 220/240V.
6. La garantía no cubre lesiones personales o daños causados directa o indirectamente.
7. Esta garantía termina cuando se descubre que han sido sometidas a reparaciones, reformas o intervenciones por cualquier persona no autorizada por JOCEL.

LA GARANTIA TERMINA:

1. Si el aparato no ha sido instalado por un Técnico Acreditado.
2. Superado el período en vigor para la línea doméstica y hostelería, la garantía expira y la asistencia técnica se hará mediante adeudo en los costos de mano de obra en función de las tajas vigentes.
3. Con la modificación o desaparecimiento de la placa de identificación del aparato.

NOTA: CRISTALES E LÁMPARAS NO ESTÁN CUBIERTOS POR LA GARANTÍA.

ASISTENCIA TÉCNICA:

Para pedir asistencia técnica de vuestros aparatos, nuestros servicios están disponibles a través de los siguientes contactos:

DECLARACIÓN DE CONFORMIDAD

CE

Declaramos bajo nuestra responsabilidad que el aparato abajo:

Aparato LAVAVAJILLAS

Marca JOCEL

Modelo JLLI023124

Cumple con las siguientes directivas europeas y normas de aplicación.

Baja Voltaje

2014/35/EU

EN 60436:2020

EN IEC 60704-1:2021

EN 60704-2-3:2019+A11:2019

Compatibilidad Electromagnética

2014/30/EU

EN IEC 55014-1:2021

EN IEC 55014-2021

EN IEC 61000-3-2:2019+A1

EN 61000-3-3:2013+A1+A2

MADE P.R.C.

ÍNDICE

B. COLOCAR O SAL NO DESCALCIFICADOR

DESCALCIFICADOR DE ÁGUA

FUNÇÃO DE ABRILHANTADOR

COMPARTIMENTO DE ABRILHANTADOR

AJUSTAR O DISPENSADOR DE ABRILHANTADOR

Vidro de cristal de chumbo.

FICHA DE DADOS TÉCNICOS

El detergente de lavavajillas es corrosivo. Tenga la precaución de mantenerlo fuera o alcance de los niños. Si no se añade detergente en polvo, el efecto de lavado será deficiente con el consiguiente aumento del consumo de agua y electricidad para el segundo lavado.
