Serie Compact 7 V750 - Calefacción Baxi - Manual de uso y guía de instrucciones gratis

Tipo de producto	Calentador de agua acumulador eléctrico
Marca	Baxi
Modelo	Serie Compact 7 V750
Capacidad	47 L
Potencia nominal	2000 W
Tensión nominal	220-240 V ~ 50 Hz
Corriente nominal	8.69 A
Temperatura máxima del agua	75°C
Clase de protección	Clase I
Índice de resistencia al agua	IPX4
Peso vacío	25.86 kg
Altura (B)	860 mm
Diámetro (A)	470 mm
Clase de eficiencia energética	B
Consumo anual de energía	1304 kWh
Eficiencia de calentamiento de agua	39%
Nivel de potencia sonora	15 dB
Modos de calentamiento	6 modos: 800W, 1600W, Ahorro de energía (55°C), Inteligente, Antilegionela (80°C), Reserva (2-23h)
Características de seguridad	Corte térmico, termostato, válvula de alivio de presión, requiere válvula termostática anti-escaldadura
Instalación	Montaje en pared, requiere profesional cualificado
Mantenimiento	Operar la válvula de seguridad anualmente, descalcificar cada 2 años, limpiar la carcasa con un paño húmedo
Garantía	Contactar al fabricante, anulada si no se realiza mantenimiento anual
Eliminación ambiental	Cumplir con las normativas locales

Preguntas frecuentes - Serie Compact 7 V750 Baxi

¿Cuál es la capacidad del Baxi Serie Compact 7 V750?

El Baxi Serie Compact 7 V750 tiene una capacidad de almacenamiento de 47 litros.

¿Cuáles son los diferentes modos de calentamiento disponibles?

El calentador de agua ofrece seis modos: Calentamiento de 800W (tanque único), Calentamiento de 1600W (ambos tanques), Ahorro de energía (temperatura ajustada a 55°C), Control inteligente de ahorro de energía (ajuste automático de temperatura), Antilegionela (calienta a 80°C durante 5 minutos), y Modo de reserva (configurar un temporizador de 2 a 23 horas).

¿Cómo configuro el modo de reserva?

Presione el botón de modo hasta que la pantalla muestre 'H' para el modo de reserva. Use la perilla para ajustar el tiempo deseado (2-23 horas) dentro de 5 segundos. El calentador dejará de calentar después de la duración establecida y luego volverá al modo 2.

¿Qué significa el código de error E2?

El código de error E2 indica calentamiento en seco. Esto significa que el tanque puede estar vacío o no llenado correctamente. Llene el tanque con agua y reinicie el calentador.

¿Con qué frecuencia debo descalcificar el calentador de agua?

La descalcificación debe realizarse después del primer año de uso y luego cada dos años por un profesional cualificado.

¿Es seguro el calentador de agua para niños?

Los niños menores de 3 años no deben usar el aparato. Los niños de 3 a 8 años solo pueden operar el grifo conectado al calentador de agua. Los niños no deben jugar con el aparato, y la limpieza/mantenimiento no debe ser realizada por niños sin supervisión.

¿Cuál es la temperatura máxima del agua?

La temperatura máxima del agua es 75°C. El termostato se puede ajustar hasta esta temperatura para prevenir el crecimiento de legionela.

¿Necesito una válvula mezcladora termostática?

Sí, la instalación de una válvula mezcladora termostática es obligatoria en la salida de agua caliente para limitar el riesgo de escaldadura, especialmente porque el calentador puede alcanzar altas temperaturas.

¿Cómo vacío el tanque de agua caliente sanitaria?

Para vaciar el tanque: cierre la entrada de agua fría, abra un grifo de agua caliente, y abra la válvula en la unidad de seguridad. Cuando el agua deje de fluir, el tanque está vacío.

¿Cuál es la clase de eficiencia energética?

El Baxi Serie Compact 7 V750 tiene una clase de eficiencia energética B con una eficiencia de calentamiento de agua del 39% y un consumo anual de electricidad de 1304 kWh.

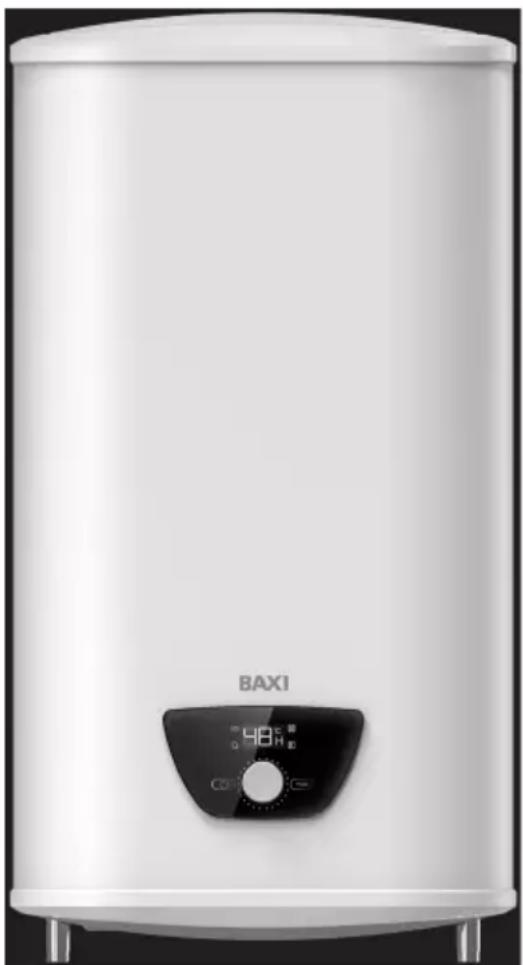

MANUAL DE USUARIO Serie Compact 7 V750 Baxi

Manual de instalación y mantenimiento

Para los modelos:

Serie Compact 7 V750

Serie Compact 7 V780

Serie Compact 7 V710

El diagrama superior solo tiene valor como referencia.

Guiarse por el aspecto del producto real.

ES

PT

EN

Observación general

• La instalación y el mantenimiento deben ser realizados por un profesional cualificado o un técnico autorizado.
• El fabricante no asumirá ninguna responsabilidad por los daños o averías causados por una instalación incorrecta o el incumplimiento de las instrucciones incluidas en el presente manual.
• En los capítulos siguientes encontrará instrucciones detalladas de instalación y mantenimiento.

Símbolos de seguridad utilizados en el manual

En este manual se emplean distintos niveles de peligro para llamar la atención sobre ciertas indicaciones. El objetivo de ello es garantizar la seguridad del usuario, evitar cualquier problema y asegurar el correcto funcionamiento del equipo.

	PeligroRiesgo de situaciones peligrosas susceptibles de provocar lesiones graves.
	Peligro de descarga eléctricaRiesgo de descarga eléctrica.
	AdvertenciaRiesgo de situaciones peligrosas susceptibles de provocar lesiones leves.
	PrecauciónSeñala el riesgo de posibles daños materiales.

Importante

Señala una información importante.

Véase

Remite a otros manuales u otras páginas de este manual.

1 SEGURIDAD 4
2 ESPECIFICACIONES TÉCNICAS 7
3 INSTALACIÓN 9
4 PUESTA EN SERVICIO 15
5 MANTENIMIENTO 17
6 RESOLUCIÓN DE PROBLEMAS 18
7 EFICIENCIA ENERGÉTICA 19
8 MEDIO AMBIENTE 22
9 GARANTÍA 22

1 SEGURIDAD

1.1 Normas generales de seguridad

PELIGRO

Este aparato no puede ser utilizado por niños menores de 3 años.

Los niños de entre 3 y 8 años solo pueden utilizar el grifo conectado al termoacumulador de agua.

Este aparato puede ser utilizado por personas con capacidades físicas, sensoriales o mentales reducidas o sin experiencia o conocimientos, siempre bajo supervisión y recibiendo instrucciones sobre cómo usar el aparato de forma segura y comprendan los riesgos que supone. No hay que permitir que los niños jueguen con el aparato. La limpieza y el mantenimiento a cargo del usuario no deben ser efectuados por niños sin supervisión.

Antes de realizar cualquier tarea, desconectar la alimentación eléctrica del termoacumulador eléctrico.

PRECAUCIÓN

Vaciado del acumulador de agua caliente sanitaria:

1. Cortar la entrada de agua fría sanitaria
2. Abrir un grifo de agua caliente de la instalación

3. Abrir un grifo del grupo de seguridad

4. Cuando el agua deje de fluir, el acumulador de agua caliente sanitaria estará vacío

PRECAUCIÓN

El dispositivo de alivio de presión (grupo o válvula de seguridad) debe hacerse funcionar periódicamente para eliminar los depósitos calcáreos y evitar que se bloquee.

La válvula de seguridad debe ser conducida a un tubo de desague de agua. Puesto que por el tubo de desague del dispositivo de la válvula de seguridad puede salir agua, el tubo debe mantenerse abierto al aire en un cuarto protegido de las heladas y con una pendiente descendente continua.

Si la presión de alimentación supera el 80 % del grupo o válvula de seguridad, hay que instalar un reductor de presión (no suministrado) antes del aparato. Entre la válvula de seguridad y el acumulador de agua caliente sanitaria no debe haber ningún sistema de seccionamiento.

Para conocer el tipo, especificación y conexión del reductor de presión, consultar el capítulo 3.4.3 Conexión del acumulador de agua caliente sanitaria del presente manual de instrucciones.

ADVERTENCIA

Instalar el generador en conformidad con la legislación vigente en materia de instalaciones eléctricas e hidráulicas. Si el aparato no viene cableado de fábrica, cablearlo de acuerdo con los esquemas de cableado que figuran en el capítulo 3.5 Conexiones eléctricas del presente manual de instrucciones. Este aparato debe estar conectado a la toma de tierra.

ADVERTENCIA

La conexión a tierra debe cumplir las normas de instalación actuales. Conectar el aparato a tierra antes de establecer cualquier conexión eléctrica. Para conectar el aparato a la red eléctrica, consultar los capítulos Diagramas eléctricos y Conexiones eléctricas de este documento.

ADVERTENCIA

Respetar la temperatura y la presión mínima y máxima del agua para garantizar que el generador funcione correctamente (ver el apartado sobre especificaciones y datos técnicos).

ADVERTENCIA

Dejar el espacio necesario para instalar el aparato correctamente (consultar el capítulo Instrucciones de instalación).

ADVERTENCIA

Si el aparato viene con un cable de alimentación dañado, debe cambiarlo el fabricante, su servicio posventa o personas con una cualificación similar para evitar cualquier peligro.

PRECAUCIÓN

Para evitar posibles daños por un rearme intempestivo del disyuntor térmico, este aparato no debe alimentarse por medio de un interruptor externo, como por ejemplo un temporizador, ni conectarse a un circuito que la compañía eléctrica conecte y desconecte con regularidad.

ADVERTENCIA

Comprobar la presión máxima de entrada del agua para garantizar el correcto funcionamiento del aparato (consultar el capítulo Especificaciones técnicas).

ADVERTENCIA

Para evitar quemaduras, es obligatorio instalar una válvula mezcladora termostática en el conducto de ida del agua caliente sanitaria (salida del termo).

PRECAUCIÓN

La instalación debe cumplir todas y cada una de las normas vigentes en el país en materia de trabajos e intervenciones en viviendas individuales, bloques de apartamentos y otras edificaciones.

IMPORTANTE

El manual de usuario también se puede encontrar en nuestra web.

ADVERTENCIA

Este calentador de agua tiene un ajuste de termostato de hasta 75 °C que permite limitar la proliferación de legionela. Atención: a partir de 50 °C, existe riesgo de quemadura por agua para los usuarios. Comprobar la temperatura del agua antes del uso.

1.2 Recomendaciones

PRECAUCIÓN

Para poder acogerse a la garantía, es imprescindible que el aparato no haya sufrido ninguna modificación.

i IMPORTANTE

Conservar este documento cerca del lugar de instalación del generador.

i IMPORTANTE

No quitar ni cubrir nunca las etiquetas ni las placas de características fijadas a los aparatos. Las etiquetas y las placas de características deben ser legibles durante toda la vida del aparato. Las pegatinas de instrucciones y advertencias estropeadas o ilegibles deben cambiarse inmediatamente.

i IMPORTANTE

Mantener siempre accesible el termoacumulador eléctrico.

1.3.1 Responsabilidad del fabricante

Nuestros productos se fabrican cumpliendo los requisitos de diversas Directivas aplicables. Por consiguiente, se entregan con el marcado CE y todos los documentos necesarios. En aras de la calidad de nuestros productos, nos esforzamos constantemente por mejorarlos. Por lo tanto, nos reservamos el derecho a modificar las especificaciones que figuran en este documento. Declinamos nuestra responsabilidad como fabricante en los siguientes casos:

• Incumplimiento de las instrucciones de instalación y mantenimiento del aparato
• Incumplimiento de las instrucciones de uso del aparato
• Mantenimiento insuficiente o inadecuado del aparato

1.3.2 Responsabilidad del instalador

El instalador es el responsable de la instalación y de la primera puesta en servicio del generador. El instalador deberá respetar las siguientes instrucciones:

• Leer y seguir las instrucciones que figuran en los manuales facilitados con el aparato
• Instalar el aparato de conformidad con la legislación y las normas vigentes
• Efectuar la primera puesta en servicio y las comprobaciones necesarias
• Explicar la instalación al usuario
• Para el mantenimiento de este equipo, advertir al usuario de la obligación de revisarlo y mantenerlo en buen estado de funcionamiento
• Entregar al usuario todos los manuales de instrucciones

1.3.3 Responsabilidad del usuario

Para garantizar un funcionamiento óptimo del sistema, el usuario debe respetar las siguientes instrucciones:

• Leer y seguir las instrucciones que figuran en los manuales facilitados con el aparato.
• Recurrir a profesionales cualificados para hacer la instalación y efectuar la primera puesta en servicio.
• Pedir al instalador que le explique la instalación realizada.
• Encargar los trabajos de revisión y mantenimiento necesarios a un técnico autorizado.
• Conservar los manuales en buen estado en un lugar próximo al generador.

2 ESPECIFICACIONES TÉCNICAS

2.1 Homologaciones

2.1.1 Declaración de conformidad CE

La unidad se ajusta al modelo normalizado descrito en la declaración de conformidad CE.

Se ha fabricado y comercializado en conformidad con las normativas europeas.

El original de la declaración de conformidad se puede obtener dirigiéndose al fabricante.

2.1.2 Marcado CE / Conformidad eléctrica

Este producto cumple los requisitos de las siguientes normas y directivas europeas:

- Directiva de baja tensión 2014/35/UE:

Norma genérica: ES 60335-1

Normas pertinentes: EN 60335-2-21

- Directiva 2014/30/UE sobre compatibilidad electromagnética:

Normas genéricas: EN 55014-1

EN 55014-2

Norma pertinente: EN 61000-3-2

EN 61000-3-3

EN 61000-6-1

EN 61000-6-3

2.1.3 Directiva 2014/68/UE relativa a los equipos a presión

Este producto cumple los requisitos de la directiva europea 2014/68/UE, artículo 4, apartado 3, relativa a los equipos a presión.

2.1.4 Directiva sobre diseño ecológico

Este producto cumple los requisitos de la directiva europea 2009/125/CE relativa al diseño ecológico de los productos relacionados con la energía.

2.2 Datos técnicos

Elemento	V750	V780	V710
Volumen (l)	47	74	93
Potencia nominal (W)	2000	2000	2000
Tensión nominal (V)	220-240	220-240	220-240
Presión nominal (MPa)	0,8	0,8	0,8
Máxima temperatura del agua (°C)	75	75	75
Clase de protección	I	I	I
Grado de estanqueidad	IPX4	IPX4	IPX4
Peso del producto vacío (kg)	25,86	32,45	38,38
Intensidad nominal (A)	8.69	8.69	8.69

2.3 Dimensiones

Nota: todas las dimensiones se indican en mm

2.4 Esquema eléctrico

3 INSTALACIÓN

3.1 Ubicación de las placas de características

Las placas de características deben estar siempre accesibles, ya que se utilizan para identificar el producto y proporcionar la siguiente información:

• Tipo de aparato,
• Número de serie,
• Alimentación eléctrica.

Fig. 1

3.2 Recomendaciones generales

Los aparatos deben ser instalados por un profesional certificado, de conformidad con los códigos de prácticas y textos legales vigentes. La instalación debe cumplir todas las disposiciones de los reglamentos y directivas vigentes que regulan los trabajos e intervenciones en viviendas individuales, bloques de apartamentos y otras edificaciones

3.3 Instrucciones de instalación

En un cuarto de baño, no instalar este producto en los volúmenes V0 y V1 (ver Fig. 2).

Fig. 2

Si se instala el termoacumulador eléctrico por encima de zonas habitables, debe instalarse un depósito de almacenamiento con salida a desagüe.

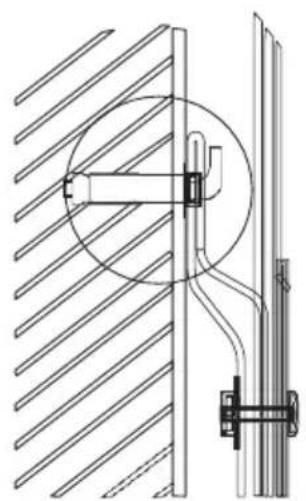

① Este termoacumulador eléctrico debe instalarse en una pared maciza. Si la resistencia de la pared no es suficiente para una carga igual a dos veces el peso total del calentador completamente lleno de agua, deberá instalarse un soporte especial. En caso de usar una pared hueca de ladrillo, rellenarla por completo con hormigón.

② Tras seleccionar una ubicación adecuada, determinar las posiciones de los dos orificios de instalación utilizados para los pernos de expansión con gancho, taladrar dos agujeros de la profundidad apropiada en la pared con una broca de corte de tamaño adecuado para los pernos de expansión fijados a la máquina, insertar los tornillos, levantar los ganchos, apretar las tuercas para fijar firmemente las uniones y a continuación colgar de ellas el termoacumulador eléctrico (ver la Fig. 3).

Perno de expansión (con gancho)

Fig. 3

3.4 Recomendaciones y obligaciones

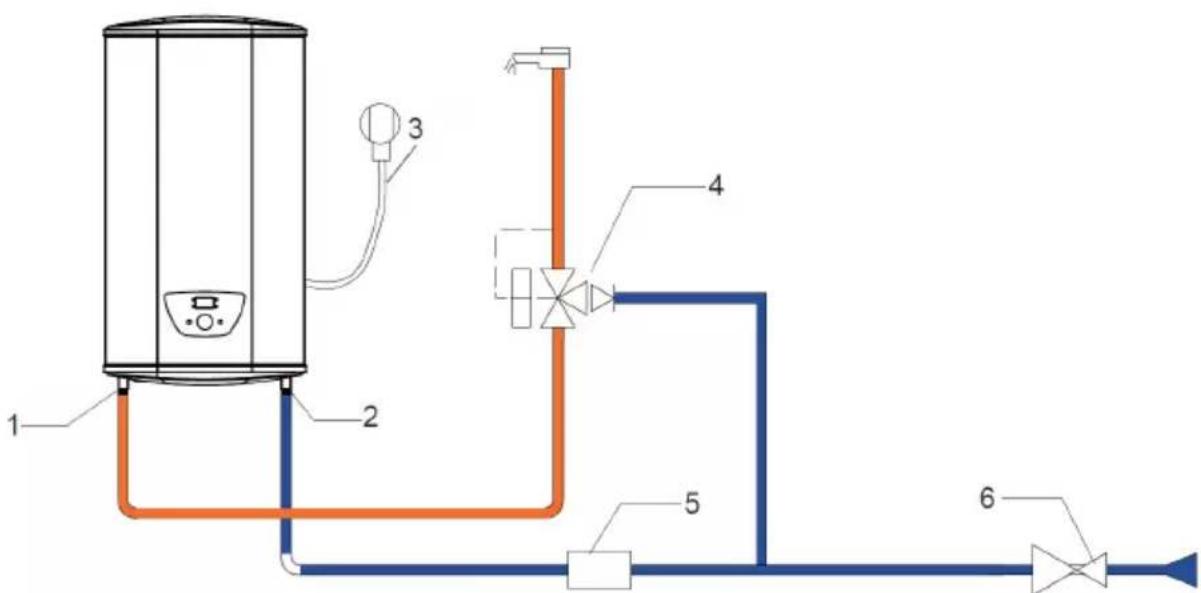

3.4.1 Esquema de conexiones

1. Salida de agua caliente sanitaria con unión dieléctrica
2. Entrada de agua fría sanitaria con unión dieléctrica
3. Cable de alimentación para calentador de inmersión
4. Válvula termostática
5. Grupo de seguridad
6. Reductor de presión

1. Salida de agua caliente sanitaria (color rojo)
2. Entrada de agua fría sanitaria (color azul)

Los componentes utilizados para la conexión del circuito de agua fría deben cumplir las normas y reglamentos vigentes en el país en cuestión. Las conexiones de agua deben cumplir las directivas locales y las normas correspondientes.

Los tubos de alimentación de agua fría y los circuitos de agua caliente sanitaria deben enjuagarse antes de realizar cualquier conexión de agua para evitar que entren partículas metálicas u otros contaminantes en el acumulador de agua caliente sanitaria. Si es necesario enjuagar con un producto agresivo, neutralizar el agua de enjuague antes de verterla a la red de alcantarillado.

3.4.2 Conexión del termoacamulador de agua caliente sanitaria

En la bolsa de documentación se incluyen las uniones dieléctricas.

1. La unión dieléctrica debe conectarse, usando fibra de cáñamo o compuesto para juntas de tubo, entre la salida/entrada de agua caliente del acumulador de agua caliente sanitaria y la tubería para evitar cualquier corrosión en la unión.

1. Instalar obligatoriamente una válvula mezcladora termostática de agua sanitaria (no suministrado) en la salida del acumulador de agua caliente sanitaria.

3.4.3 Conexión del circuito de agua caliente sanitaria

1. Instalar un reductor de presión si la presión de alimentación sobrepasa el 80 % de la calibración de la válvula o grupo de seguridad (p. ej., 0,6 MPa / 6 bar) para un grupo de seguridad calibrado a 0,8 MPa / 8 bar).

Precaución

Instalar el reductor de presión antes del aparato y después del contador de agua para tener la misma presión en todos los conductos de la instalación.

1. Instalar un desagüe en la sala de calderas y un embudo-sifón para el grupo de seguridad.
2. Montar una válvula de seguridad precintada y calibrada a 0,8 MPa (8 bar) en la entrada de agua fría sanitaria, cerca del acumulador y en una posición fácilmente accesible, para proteger el acumulador de agua caliente sanitaria de los golpes de ariete.

Precaución

Entre la válvula o el grupo de seguridad y el acumulador de agua caliente sanitaria no debe haber ningún sistema de seccionamiento.

1. Para evitar la restricción del flujo de agua en caso de sobrepresión: el tubo de descarga del grupo de seguridad debe mantenerse descubierto, en un entorno protegido de las heladas, y presentar una inclinación continua. El diámetro del grupo de seguridad y su conexión al acumulador debe ser al menos igual al diámetro de la entrada de agua fría sanitaria del acumulador.
2. Establecer la conexión con el agua fría sanitaria.

3.4.4 Llenar el acumulador de agua caliente sanitaria.

Cuando se hayan realizado las conexiones eléctrica y de agua, llenar el acumulador de agua caliente sanitaria.

1. Abrir un grifo de agua caliente.
2. Abrir el grifo de agua fría situado en el grupo de seguridad para purgar el aire de la instalación.
3. Cerrar el grifo del agua caliente cuando el agua comience a correr por el grifo. El acumulador de agua caliente sanitaria está lleno.
4. Comprobar que las conexiones de los tubos son estancas y que los sistemas hidráulicos funcionan correctamente abriendo repetidas veces el grifo de vaciado del grupo de seguridad.

3.5 Conexiones eléctricas

3.5.1 Recomendaciones eléctricas

Las conexiones eléctricas debe efectuarlas un profesional cualificado y siempre con el sistema desconectado. Separar los cables de muy baja tensión de los cables de los circuitos de 230 V. La alimentación eléctrica es a través de un cable de conexión a la red (\~230 V, 50 Hz) conforme a la normativa nacional vigente en materia de instalaciones eléctricas.

Respetar las polaridades al establecer las conexiones a la red eléctrica:

Hilo marrón (L): Línea

Si el cable de alimentación sufre daños, encargar siempre la sustitución a un instalador cualificado.

El instalador debe suministrar el cable de alimentación de 2,5 mm² de sección para conectar eléctricamente el acumulador de agua caliente sanitaria.

3.5.2 Recomendaciones eléctricas

Conectar la alimentación eléctrica. El indicador se encenderá.

El termostato controlará automáticamente la temperatura. Cuando la temperatura del agua dentro del calentador haya alcanzado el valor deseado, se apagará automáticamente.

Cuando la temperatura del agua caiga por debajo del valor de consigna fijado, el calentador se encenderá automáticamente para el calentamiento.

Fig. 6

* Conector eléctrico conforme a la normativa de seguridad española y portuguesa

4 PUESTA EN SERVICIO

4.1 Primera puesta en servicio

La primera puesta en servicio solo puede realizarla un profesional cualificado.

4.2 Lista de comprobaciones posteriores a la puesta en servicio

Unos días después de la puesta en servicio del aparato, hacer lo siguiente:

• Comprobar la instalación
• Comprobar la estanqueidad de las conexiones
• Comprobar la presión del agua
- Comprobar que no aparezcan errores en el panel de control
- Informar al usuario de la frecuencia con la que hay que realizar el mantenimiento
- Explicar al usuario el funcionamiento de la instalación y del panel de control
- Entregar todos los manuales al usuario

4.3 Manejo del equipo

N.° de modo	Descripción del modo	Indicador
1	Calefacción a 1200 W (un solo acumulador)	Indicador 4 encendido
2	Calefacción a 2000 W (los dos acumuladores)	Indicador 5 encendido
3	Ahorro de energía activo (temp. = 55 °C)	Indicador 8 encendido
4	Control inteligente de energía activo	Indicador 9 encendido
5	Modo Anti-legionela activo (temp. = 80 °C solo durante 5 min)	-
6	Modo de reserva activo	Indicador 6 encendido

Fig. 7

① es el botón de encendido/apagado. Al pulsarlo, el termoacumulador empieza a funcionar y la pantalla se ilumina. Al volver a pulsarlo, se corta la electricidad y se apaga la pantalla.
② es el selector utilizado para ajustar la consigna de temperatura del termoacumulador. Al pasar al modo de reserva, se utiliza para ajustar el tiempo de reserva (⑦ parpadea).
③ es el botón para el cambio de modo.
⑥ es para la indicación de modo.

El número «1» significa Modo 1 (1200W, solo se calienta un acumulador). ④ estará encendido.

El número «2» significa Modo 2 (2000W, se han calentado los dos acumuladores interiores). ⑤ estará encendido.

El número «3» indica el Modo 3 (ahorro de energía, la temperatura se ha fijado a 55 °C y no puede ajustarse). ⑧ estará encendido.

El número «4» indica el Modo 4 (ahorro de energía mediante control inteligente (la temperatura del agua cambia automáticamente). ⑨ estará encendido. El aparato trabaja para reducir la energía eléctrica del consumo del usuario, lo que permite minimizar las pérdidas de calor y maximizar el ahorro de energía.

El número «5» significa el Modo 5 (anti-legionela). La consigna de temperatura es de 80 grados, e inicia el calentamiento cuando la temperatura cae por debajo de este valor. La temperatura de calentamiento mantendrá los 80 grados durante 5 minutos. Luego saldrá del modo anti-legionela y volverá al modo predeterminado.

El carácter «H» significa que se pasa al Modo 6 (modo de reserva). El sistema entra en el modo de ajuste de programación horaria, la pantalla digital muestra la hora programada, el rango se puede ajustar a 2-23, el botón giratorio configura el tiempo de ajuste, parpadea durante 5 segundos y entra en el modo de designación, en este momento el botón giratorio puede ajustar la temperatura. La hora programada es de dos horas antes de empezar a calentar. Después de entrar en la reserva, se muestran el número de horas (7) y los números «H» (6), como «03H» que significa que el calentamiento se completa después de 3 horas.

No hay memoria de pérdida de energía al realizar programación y entrará automáticamente en el modo 2 una vez completada.

Cuando el termoacumulador está calentando, ⑦ estará encendido y se mostrará la temperatura en tiempo real.

4.4 Código de errores para técnicos de servicio

N.° de código	Descripción del error	Procedimiento
E2	Calentamiento seco	Llenado con agua y recalentamiento
E3	Sobrecalentamiento	Comprobar el sistema calefactor o sustituirlo
E4	Fallo de la sonda	Comprobar la sonda o sustituirla

5 MANTENIMIENTO

5.1 Aspectos generales

Precaución

No descuidar el mantenimiento del acumulador de agua caliente sanitaria.

Para el mantenimiento anual obligatorio del calentador termodinámico, llamar a un profesional cualificado o suscribir un contrato de mantenimiento del calentador de agua eléctrico.

La falta de servicio técnico del aparato invalida la garantía.

Las intervenciones de revisión y mantenimiento del aparato deben ser realizadas por un profesional certificado conforme a las disposiciones legales vigentes y a las reglas del oficio.

Los trabajos de mantenimiento son importantes por las siguientes razones:

• Garantizar un rendimiento óptimo.
• Alargar la vida del equipo.
- Disponer de una instalación que garantice el máximo confort al cliente a lo largo del tiempo.

Desconectar el calentador de agua eléctrico antes de realizar cualquier intervención en el aparato.

La carcasa del calentador de agua eléctrico solo debe quitarse para efectuar trabajos de mantenimiento y reparación.

Volver a colocar la carcasa tras los trabajos de mantenimiento y reparación.

5.2 Intervalos de las operaciones de mantenimiento

5.2.1 Mantenimiento general

Funcionamiento	Periodicidad	Instalador	Usuario
Uso del grupo o de la válvula de seguridad	Una vez al año	X

5.2.2 Mantenimiento del acumulador de agua caliente sanitaria

Operaciones	Periodicidad	Instalador	Usuario
Limpiar la carcasa con un trapo suave húmedo	una vez al año		X
Limpieza de las incrustaciones del acumulador de agua caliente sanitaria	tras el primer año de uso y luego cada dos años	X

5.3 Uso del grupo o de la válvula de seguridad

Para tomar las precauciones adecuadas frente a posibles golpes de ariete que podrían dañar el acumulador de agua caliente sanitaria, asegurarse de que la válvula de seguridad o el módulo funcionen correctamente. No efectuar estos trabajos de mantenimiento necesarios puede causar daños al acumulador de agua caliente sanitaria e invalidar la garantía:

1. Utilice la válvula de seguridad o el módulo una vez al año como mínimo.
2. Sustituir el módulo o la válvula de seguridad en caso necesario

6 RESOLUCIÓN DE PROBLEMAS

Fallos	Motivos	Tratamiento
El indicador luminoso de calefacción está apagado.	Fallo del controlador de temperatura	Encargar la reparación a un profesional
No sale agua de la salida de agua caliente	1. Se ha cortado el suministro de agua corriente2. La presión hidráulica es demasiado baja3. La válvula de entrada de agua corriente no está abierta	1. Esperar a que se restablezca el suministro de agua corriente2. Volver a utilizar el calentador cuando aumente la presión hidráulica3. Abrir la válvula de entrada de agua corriente
La temperatura del agua es excesiva	Fallo del sistema de control de la temperatura	Encargar la reparación a un profesional
Escape de agua Problema	de estanqueidad de las juntas de las tuberías	Estanqueizar las juntas

7 EFICIENCIA ENERGÉTICA

7.1 Eficiencia energética del producto de 50 litros

El calentador de agua eléctrico con acumulador V750 de BAXI, una empresa íntegramente perteneciente a BDR Thermea Group B.V., se ha probado con un perfil de carga declarado de tamaño «M».

El producto cumple y satisface los requisitos de las normas del Reglamento de la Comisión n.° 814/2013 para calentadores de agua eléctricos con acumulador y alcanza una eficiencia energética en calefacción de agua de ηwh = 39 %, correspondiente a la clase de eficiencia energética «B».

El nivel de potencia acústica es de 15 dB.

Conforme al Anexo II sobre clases de eficiencia energética, art. 1, del Reglamento de la Comisión n.° 812/2013.

La evaluación del resultado de este informe respecto a la conformidad con los Reglamentos relevantes de la Comisión 812/2013 y 814/2019 solo es una parte de la evaluación de conformidad necesaria para obtener la etiqueta ErP.

Consumo eléctrico Q_elec , eficiencia energética en calefacción de agua η_wh y agua mixta a 40 °C (V40).

Descripción	Parámetro	Valor	Unidad
Volumen de almacenaje	V	47	L
Eficiencia energética en calefacción del agua *	nwh	39	%
Consumo eléctrico anual *	AEC	1304	kWh
Clase de eficiencia energética en calefacción del agua *	B
Volumen calculado de suministro de agua caliente a por lo menos 40 °C según EN 50440	V40 77	L
El ajuste de temperatura del termostato del calentador de agua (valor predeterminado del fabricante)	75 °C
Precauciones específicas que deben tomarse al montar, instalar o mantener el calentador de agua, así como al desecharlo al final de su vida útil.	Ver capítulos 3 a 5
* La información sobre eficiencia energética en calefacción del agua y electricidad anual se entiende con los ajustes de control inteligente activados.

7.2 Eficiencia energética del producto de 80 litros

El calentador de agua eléctrico con acumulador V780 de BAXI, una empresa íntegramente perteneciente a BDR Thermea Group B.V., se ha probado con un perfil de carga declarado de tamaño «M».

El producto cumple y satisface los requisitos de las normas del Reglamento de la Comisión n.° 814/2013 para calentadores de agua eléctricos con acumulador y alcanza una eficiencia energética en calefacción de agua de ηwh = 39 %, correspondiente a la clase de eficiencia energética «B».

El nivel de potencia acústica es de 15 dB.

Conforme al Anexo II sobre clases de eficiencia energética, art. 1, del Reglamento de la Comisión n.º 812/2013.

La evaluación del resultado de este informe respecto a la conformidad con los Reglamentos relevantes de la Comisión 812/2013 y 814/2019 solo es una parte de la evaluación de conformidad necesaria para obtener la etiqueta ErP.

Consumo eléctrico Q_elec , eficiencia energética en calefacción de agua η_wh y agua mixta a 40 °C (V40).

Descripción	Parámetro	Valor	Unidad
Volumen de almacenaje	V	74	L
Eficiencia energética en calefacción del agua *	ηwh	39	%
Consumo eléctrico anual *	AEC	1307	kWh
Clase de eficiencia energética en calefacción del agua *	B
Volumen calculado de suministro de agua caliente a por lo menos 40 °C según EN 50440	V40 113	L
El ajuste de temperatura del termostato del calentador de agua (valor predeterminado del fabricante)	75 °C
Precauciones específicas que deben tomarse al montar, instalar o mantener el calentador de agua, así como al desecharlo al final de su vida útil.	Ver capítulos 3 a 5
* La información sobre eficiencia energética en calefacción del agua y electricidad anual se entiende con los ajustes de control inteligente activados.

7.3 Eficiencia energética del producto de 100 litros

El calentador de agua eléctrico con acumulador V710 de BAXI, una empresa íntegramente perteneciente a BDR Thermea Group B.V., se ha probado con un perfil de carga declarado de tamaño «M».

El producto cumple y satisface los requisitos de las normas del Reglamento de la Comisión n.° 814/2013 para calentadores de agua eléctricos con acumulador y alcanza una eficiencia energética en calefacción de agua de η_wh = 39% , correspondiente a la clase de eficiencia energética «B».

El nivel de potencia acústica es de 15 dB.

Conforme al Anexo II sobre clases de eficiencia energética, art. 1, del Reglamento de la Comisión n.° 812/2013.

La evaluación del resultado de este informe respecto a la conformidad con los Reglamentos relevantes de la Comisión 812/2013 y 814/2019 solo es una parte de la evaluación de conformidad necesaria para obtener la etiqueta ErP.

Consumo eléctrico Q_elec , eficiencia energética en calefacción de agua η_wh y agua mixta a 40 °C (V40).

Descripción	Parámetro	Valor	Unidad
Volumen de almacenaje	V	93	L
Eficiencia energética en calefacción del agua *	nwh	39	%
Consumo eléctrico anual *	AEC	1301	kWh
Clase de eficiencia energética en calefacción del agua *	B
Volumen calculado de suministro de agua caliente a por lo menos 40 °C según EN 50440	V40 161	L
El ajuste de temperatura del termostato del calentador de agua (valor predeterminado del fabricante)	75 °C
Precauciones específicas que deben tomarse al montar, instalar o mantener el calentador de agua, así como al desecharlo al final de su vida útil.	Ver capítulos 3 a 5
* La información sobre eficiencia energética en calefacción del agua y electricidad anual se entiende con los ajustes de control inteligente activados.

8 MEDIO AMBIENTE

Eliminación y reciclaje

Advertencia

La extracción y la desactivación del calentador de agua se deben efectuar por un instalador cualificado conforme a los reglamentos locales y nacionales.

(Fig. 8)

9 GARANTÍA

9.1 Aspectos generales

Le agradecemos la compra de uno de nuestros aparatos y su confianza en nuestro producto.

Para garantizar un funcionamiento seguro y eficiente, recomendamos realizar una revisión y un mantenimiento periódicos.

Para ello puede contar con la ayuda de su instalador y nuestro departamento de servicio.

9.2 Términos de la garantía para España

BAXI

CLIMATIZACIÓN

BAXI le agradece la confianza depositada en nuestros productos.

Todos los aparatos BAXI han sido sometidos a rigurosos controles para garantizar los más elevados niveles de calidad.

Antes de poner en marcha el aparato, lea detenidamente el manual de instrucciones al objeto de conseguir las máximas prestaciones, ahorro energético y confort.

BAXI cuenta con un servicio de Asistencia Técnica Clientes formados por técnicos especialistas altamente cualificados. Para cualquier consulta o solicitud, por favor contactar al 900 80 20 68 o a través del 676 779 505.

CONDICIONES GENERALES DE GARANTÍA.

1. Para las calderas murales de gas domésticas (potencia < 45 kW), las calderas de gasóleo domésticas (potencia < 50 kW) y bombas de calor de aerotermia domésticas (potencia < 40 kW), la verificación de la puesta en marcha del producto es gratuita. (1) (2).
2. La verificación de la puesta en marcha comprende las siguientes operaciones:

a. Comprobación de la correcta instalación del equipo.

Este trabajo no incluye en ningún caso intervención en la instalación hidráulica, eléctrica, frigorífica o en otros conductos de entrada y salida de aire o humos. Para que pueda realizarse la verificación de la puesta en marcha, es preciso que la instalación tenga suministro de combustible, en caso de precisarlo el equipo, esté llena de agua y esté correctamente purgada, el circuito frigorífico completo y el equipo esté conectado a la red eléctrica.

b. Puesta en servicio y comprobación del correcto funcionamiento del equipo (incluido análisis de combustión en el caso de una caldera) y sus mecanismos de seguridad.
c. Explicación verbal al usuario del funcionamiento del equipo.

1. Baxi Climatización, S.L.U., de acuerdo con el Real Decreto Legislativo 1/2007 del 16 de noviembre, responde ante el usuario de las faltas de conformidad de sus productos que se manifiesten durante los primeros tres años desde la fecha de VERIFICACIÓN DE PUESTA EN MARCHA (VPM) del producto, realizada por un servicio autorizado. En caso de duda sobre la fecha de VPM o si esta no se hubiera realizado, se tomará como referencia la fecha de adquisición del producto reflejada en la factura de compra o instalación del mismo. El usuario deberá poder demostrar ante el personal del servicio autorizado por Baxi Climatización, S.L.U. la fecha de instalación del equipo, si fuese requerido para ello. Salvo prueba en contrario, se presumirá que las faltas de conformidad del producto que se manifiesten dentro de los dos años posteriores a su VPM o adquisición, según corresponda, ya existían cuando el producto se puso en marcha. Transcurridos dos años desde la VPM o adquisición, según corresponda, corresponderá al usuario probar que la falta de conformidad ya existía en el momento de la VPM o adquisición, según corresponda, del producto.

2. Respecto de:

3. las sondas de lonización,

4. los electrodos de encendido,
5. los ánodos de magneslo de los depósitos acumuladores y de los termos eléctricos, y
6. las boquillas de quemadores de gasóleo, dada su naturaleza, la garantía estará sujeta a la vida de los mismos, por lo que su reparación o sustitución no tendrá la consideración de falta de conformidad en origen, sino que se atribuirá a su falta de utilidad al agotamiento de la vida del mismo.

Sin perjuicio de lo anterior, Baxí Climatización, S.L.U. ofrece una garantía comercial adicional y voluntaria de un año a contar desde la VPM del producto respecto de los elementos enumerados en el párrafo inmediato anterior, que aplicará únicamente respecto de la pieza, no siendo extensible al resto de gastos tales como mano de obra, desplazamiento u otros análogos.

1. Asimismo, Baxí Climatización, S.L.U. ofrece garantías comerciales adicionales y voluntarias en algunas gamas de producto para faltas de conformidad no cubiertas por la garantía legal. Dichas garantías comerciales adicionales y voluntarias aplicarán únicamente a determinadas piezas o elementos que componen el producto (no incluyendo, por tanto, mano de obra, desplazamiento u otros análogos) durante los plazos que se detallan en la tabla adjunta:

GAMA DE PRODUCTO	GARANTÍA COMERCIAL ADICIONAL
Termos eléctricos serie 5	Cinco años para faltas de conformidad de la cuba
Termos eléctricos serie 7 Compact	Siete años para faltas de conformidad de la cuba
Calderas de condensación de gas SGB y WGB	Cinco años para faltas de conformidad del cuerpo de aluminio-silicio de la caldera
Colectores solares MEDITERRANEO 200, MEDITERRANEO 250, MEDITERRANEO SLIM 200, MEDITERRANEO SLIM 250
	Ocho años
Depósitos de Sistemas Termosifónicos STS	Tres años
Colectores solar SOL 200, SOL 200 H, SOL 250 y SOL 250 H y SOL 250 Eco y SOL 250 Eco H	Diez años
Colector AR 16 y AR 24	Cinco años
Depósitos acumuladores (*) modelos: AS-1E, AS 2E, AS 2E BC, AS IN E, E, FST, I, I/PC, IN/PC, ASA > 50 l.	Cinco años

(*) Para el caso de los depósitos acumuladores y los termos eléctricos, esta garantía comercial adicional y voluntaria, solamente es aplicable para los que funcionen con agua potable de consumo, con los límites de valores de composición legalmente establecidos en el RD 140/2003, de 7 de febrero, o normativa vigente en cada momento, a excepción del contenido de cloruros que queda establecido como sigue:

• La garantía contra corrosión en el circuito secundario (agua de consumo) en instalaciones de agua con una concentración de clonuros de hasta 350 mg/l es de 5 años en los Depósitos Acumuladores de Acero Inoxidable estándar (versión 1) y de 7 años en los termos eléctricos serie 7 compact.
• Los Depósitos Acumuladores de Acero Inoxidable (verción 1/PC) y Los Depósitos Acumuladores de Acero Esmaltado (modelos E, AS, ASC y FST) con protección catúdica permanente están garantizados contra corrosión en el circuito secundario (agua de consumo) durante 5 años sin limitación alguna de concentración de cloruros en el agua.
• Los Depósitos Acumuladores de Acero Esmaltado estándar (modelos E, AS, ASC y PST) están garantizados contra corrosión en el circuito secundario (agua de consumo) durante 5 años sin limitación alguna de concentración de cloruros en el agua ligados al mantenimiento del ánodo de magnesio.
• Los Depósitos Acumuladores de Aceiro negro (modelos ASA de más de 50 litros) están garantizados contra corrosión durante 5 años, siempre que no haya renovaciones de agua frecuentes.
• La garantía contra la corrosión en el circuito primario (Calefacción) es también de 5 años, siempre que el agua del circuito de calefacción esté en circuito cerrado y el depósito esté ubicado en lugar adecuado y debidamente protegido de los elementos atmosféricos adversos

BAXI

CLIMATIZACIÓN

1. Las garantías, de forma general, no será operativa en los siguientes casos:

a. Instalación del producto no conforme a la reglamentación vigente (normativas de agua, gas, electricidad y cualquier otra reglamentación estatal, autonómica o local aplicable) o a las indicaciones de los Manuales de Instalación y uso, o por personal técnico no cualificado y/o sin las autorizaciones administrativas pertinentes.

b. Utilización de accesorios no adecuados (por ejemplo, conductos de evacuación no homologados) o daños derivados de la propia instala-ción o por cualquier otro elemento externo que afecte al producto.

c. Averías relacionadas con la dureza del agua (deposiciones calcáreas sobre elementos del generador u obstrucciones parciales o totales del circuito primario o secundario del mismo).

d. Tiro, ventilación o evacuación de humos defectuoso.

e. Transporte o almacenamiento inadecuado, corrosión, abrasión, falta de limpieza, utilización indebida o malos tratos, desgaste por mal uso, o cualquier otra causa ajena al equipo.

E. Intervención de personal no autorizado o utilización de piezas de recambio no originales, cuando la incidencia sea a causa de dicha intervención y/o pieza.

g. Falta de mantenimiento prescrito en las instrucciones de producto.

1. Comprobación que el equipo lleva en funcionamiento un periodo superior al de cobertura de las garantías que resulten de aplicación.

i. Para el caso de instalaciones solares térmicas: uso de líquido solar inadecuado.

La instalación debe ser llenada con una mezcla adecuada (para evitar congelaciones: nunca se debe superar el 45 % de FAC10) del agua más FAC10 (o uno de características similares). No usar agua sin el anticongelante.

j. Quedan asimismo excluidas de las garantías las operaciones de llenado y purga de la instalación.

k. Para los emisores en general, exposición directa a salpicaduras de agua y existencia de fugas, deformaciones o roturas no imputables a defectos de fabricación (sobrepresiones debidas a defectos de instalación), etc.

1. Para los emisores de aluminio, las garantías quedan inhabilitadas, si no se cumple alguna de las siguientes condiciones:

pH del agua de la instalación entre 5 y 8.

Uso de purgadores automáticos.

- Radiador conectado siempre a los elementos de protección de la instalación, como válvula de seguridad y vaso de expansión.

m. Para el caso de los depósitos acumuladores, termos eléctricos y bombas de calor de ACS, en cualquiera de los siguientes casos:

- Presiones en el circuito primario y secundario, superiores a las máximas permitidas.

- Funcionamiento sin el grupo de seguridad a la entrada de agua fría o con un grupo de seguridad inadecuado o con un funcionamiento incorrecto.

- Orden de llenado o vaciado incorrectos. Llenar primero el circuito secundario (agua sanitaria) y después el primario (calefacción). Vaciar primero el primario y luego el secundario.

- Desconexión o mal funcionamiento del sistema de protección catódica en los modelos I/PC.

- Agotamiento, incorrecto funcionamiento o falta de mantenimiento del ánodo de magnesio en modelos esmaltados E.

- Corrosión galvánica en las conexiones hidráulicas por la no utilización de manguitos dieléctricos.

- Importantes incrustaciones calcáreas o deposiciones de lodos o suciedad en el interior del depósito.

- Corrosión en el circuito primario por aportaciones continuadas de agua

- Corrosión externa provocada por fuga de agua de alguna de las conexiones hidráulicas o partes de la instalación.

1. Las garantías no cubren gastos derivados del desmontaje de elementos como muebles, armarios, etc., que dificulten el libre acceso al generador o sus componentes. Tampoco los de obra, demolición o desmontaje de equipos situados en zonas poco accesibles, ni grúa o cualquier medio de elevación necesario para el acceso a los productos. Asimismo, tampoco quedan cubiertos los servicios de asesoramiento a domicilio sobre el funcionamiento del equipo.

2. En particular, Baxi Climatización, S.L.U. declina toda responsabilidad por daños a personas o cosas que pudieran ser ocasionados por alguna de las causas especificadas en el apartado 6 anterior.

3. Cualquier otra reclamación no especificada en los apartados anteriores, está excluida a menos que la ley prevea expresamente su responsabilidad.

4. La presente garantía no afecta a los derechos de que dispone el consumidor conforme el Real Decreto Legislativo 1/2007 del 16 de noviembre, por el que se aprueba el texto refundido de la Ley General para la Defensa de los Consumidores y Usuarios y otras leyes complementarias.

5. En caso de que desee realizar una reclamación, póngase en contacto con el establecimiento donde ha adquirido el producto. Si resulta imposible gestionar la reclamación a través de esta vía, contacte con Baxi Climatización, S.L.U.

Recomendaciones:

Antes de la utilización de cualquiera de los productos, lea cuidadosamente las instrucciones que lo acompañan.

Utilice nuestro servicio autorizado por Baxi Climatización, S.L.U. para realizar las verificaciones de puesta en marcha, la regulación y el mantenimiento periódico de su producto.

Exija la acreditación que todos los servicios autorizados por Baxi Climatización, S.L.U. poseen. Mediante ese documento, Baxi Climatización, S.L.U. certifica al usuario que se halla ante un profesional de un servicio autorizado por Baxi Climatización, S.L.U.

Suscriba un contrato de mantenimiento con Baxi Climatización, S.L.U., asegurará un correcto funcionamiento y un mínimo consumo de su producto en todo momento.

(1) Exclusivamente en España, Portugal y Andorra.

(2) La puesta en marcha no es gratuita para modelos de potencia nominal superior a 40 kW.

Texto vigente para productos con fecha de VPM o adquisición a partir del 1 de enero de 2022

BAXI

Atención al cliente 900 80 20 68 / WhatsApp [phone] www.baxi.es

BAXI

- ânodos de magnésio dos depósitos acumuladores e de termoacumuladores elétricos,

· pilhas

- Uso de purgadores automáticos,
